MANUALE UTENTE SG 400 Mafell

Traduzione delle Istruzioni d'uso originali e lista delle parti di ricambio

ACHTUNG!

Le presenti istruzioni per l'uso contengono avventenze importanti per lavorare con sicurezza con questo apparecchio. Per quello motivo leggete assolutamente le presenti istruzioni per l'uso con la dovuta accuratezza!

Deutsch

Questo apparecchio serve da dispositivo addizionale per la mortasatrice a catena LS 103 Ec per la lavorazione del legno. Un utilizzo non conforme allo scopo d'impiego previsto cui causare incidenti.

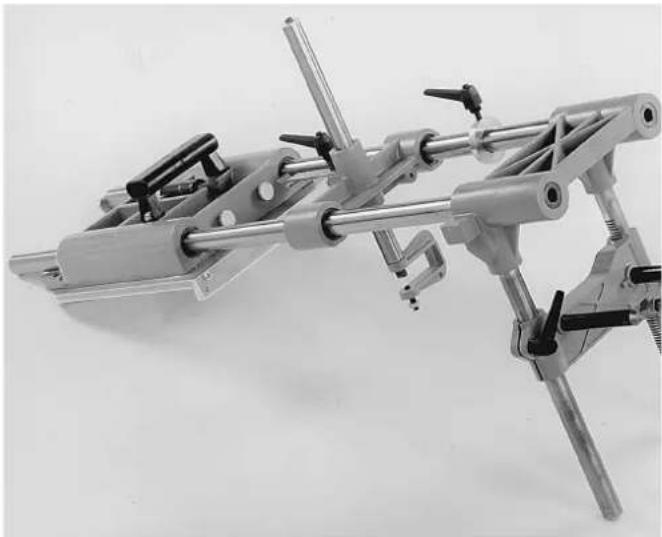

1 Informazioni di prodotto

per il dispositiivo per fremate a catena SG 400 con n^ art. 201000

1.1 Informazioni sul produttore

MAFELL AG

Beffendorfer Straße 4, D-78727 Oberndorf / Neckar

Telefon + 49 7423 812-0,Fax [phone]

1.2 Dati tecnici

Profondà di fresatura 300/400 mm
Larghezza di fresatura 6 - 17 mm
Lunghezza di fresatura 50mm
Inclinabile fina a 45^
Peso 24,5 kg

1.3 Contenso della fornitura

1 dispositivo per fresate a catena
1 utensile d'uso
1 ingrassatore aspinta
2 punte di fissaggio

2 Avverenze di sicurezza

Rispettore le disposizioni di sicurezza locali vigenti nonché le regolamentiazioni antinfortunistiche e di sicurezza generalmente riconosciete.

Quando possibile, bloccare sempre il pezzo da lavorare, per esempio con morsetti, in maniera che non possa scivolare, ribaltarsi o inclinarsi verso l'alto.
Utilizzare esclusivamente utensili con le caratteristiche tecniche indicate nelle presenti istruzioni d'uso.
Devono essere utilizzati solo pezioni di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.
Vanno osservateanche le avventenze per la sicurezza riportate nelle struzioni per l'uso della mortasatrice acatena LS 103 Ec.

3 Attrezzaggio / Regolazione

3.1 Avvertenze per cancellare il corredo di catene

Le guide per la catena del dispositivo SG 400 sono dotate di un'apposita scanalatura con cui possono essere ulteriormente sorrette.

3.2 Montaggio della LS 103 Ec sul dispositivo SG 400

• Allentare la leva di serraggio 1 (Fig. 1) della mortasatrice a catena LS 103 Ec e far rientare completamente la battuta di profondità.
• Stringere e spostare la leva di serraggio in modo tale che sua rivolta in senso opposto alla direzione di mortasatura. (Tutte le leve di serraggio della LS 103 Ec e del dispositorio SG 400 sono regolabili, possono essere sollevate e portate così nella posizione desiderata.)

• Rimuovere la battuta trasversale 2 e montare il corredo di catene per fresatura.

• Estrarre l'alloggiamento 3 (Fig. 2) dal dispositivo per fresate a catena.

• Spingere in avanti il ponticello 4 sino a innestarlo in posizione; se necessario, allentare la leva di serraggio 5 e spingere verso l'alto la guida 6.
• Allentare la leva di serraggio 7 e 8; agenda sulla manopola 10 spostare la slitta 9 versus l'alto fino a battuta; quando serrare di nuovo le leve 7 e 8. Svitare la vita a testa cilindrica nella manopola 10 con la chiave esagonale (da 4) in dotazione della LS 103 Ec e togliere la manopola.
• A Anything to insert the appareticchio LS 103 Ec sui montanti di guida 11 e fissario con il dato zigrinato 12. Rifissare la manopola 10 con la vite a testa cilindrica.
• Per applicare il sostenso della guida della catena, girare la spina filettata 13 (Fig. 3) in senso antiorario, dopo aver allentato il dato ad alette 14, in modo che la catena di freesatura si possa muovere fra la spina filettata 13 e il perno di supporto 15 (Fig. 2).
• Allentare adesso la leva di serraggio 5, riportare indietro il ponticello 4 e introdurre il perno di supporto 15 nella scanalatura della guida della catena.
  Stringere la spina filettata 13 in modo tale che il ponticello 4 possa essere spostato avanti e indietro除去 gioco.
  A Anything, fissare la spina filettata 13 (Fig. 3) con il dato ad alette 14.

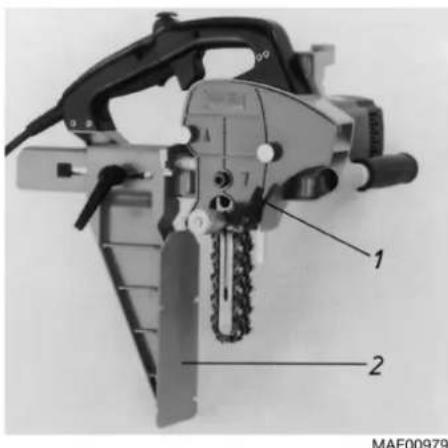

Fig. 1

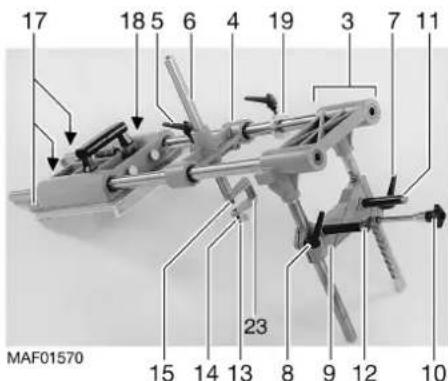

Fig. 2

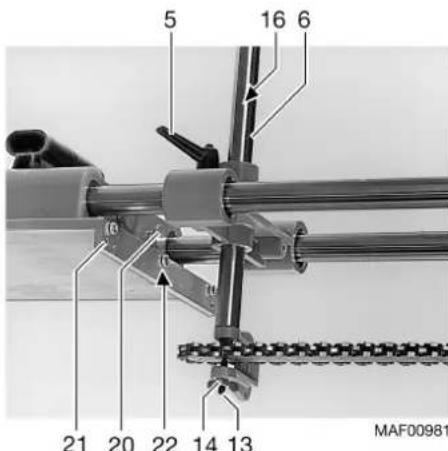

Fig. 3

3.3 Distanza della cava dallo spigolo superiore del legno

• Tirare indietro il ponticello 4 (Fig. 2).
• Allentare le leve 5, 7 e 8.
  Regolare sulla distanza desiderata in base alla scala 16 (Fig.3) agenda sulla manopola 10 (Fig.2) e serrare di nuovo le leve 5,7e8.

3.4 Inclinazione della macchina

Per fresare nelle giunzioni oblique è possible inclinare il dispositorio per fresate a catena fino a 45^ su ambedue i lati.

• Se necessario, ruotare la staffa 23 (Fig. 2) di 180^ .
• Una volta eseguita l'inclinazione, serrare di nuovo le viti 17 e 18 (Fig. 2).

3.5 Regolazione della profondità di freesatura

Con la battuta 19 (Fig. 2) è possible limitare la profondità di fresatura.

4 Esercizio

4.1 Istruzioni operative

Una volta regolata la distanza della cava, spingere il ponticello 4 (Fig. 2) avanti, fino ad innerstarlo in posizione per assicurare il migliorie sostegno possibile per la guida della catena.

In caso di lunghezze di intaglio superiorta 50~mm mortasare prima sulla tracciatura destra, poi estrarre la macchina, spostarla versusinistra e mortasare di nuovo.

4.2 Assicurare la macchina contro lo spostamento laterale

Avvitare le punte di fissaggio 20 (Fig. 3) nella filettatura 21. Allineare il piano di appoggio in base alla Scala 22 e premere bene contro il legno.

5 Manutenzione

Lubricare ad intervalli regolari il cuscinetto a rulli della guida della catena, facendo uso di un ingressatore a siringaattraverso il foro di lubrificazione nella punta della guida della catena (utilizzare escludamente grasso per cuscinetti a sfere privo di acido)!

Dopo agli riaffilatura lubricare la catena di fresatura in un bagno d'olio fluido. In caso di utilizzato Frequente, oliare la catena più volte al giorno!

Prima di registrar la tensione della catena, lasciarla raffreddare.

Le machine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta. Dopo lunghi periodi di esercizio la MAFELL raccomanda di lasciare revisionare o controllare l'apparecchio da un centro autorizzato MAFELL.
