BEDIENUNGSANLEITUNG SG 400 Mafell
Schlitzgerät SG 400 zu LS 103 Ec
Originalbetriebsanleitung und Ersatzteilliste
Slot Mortising Device SG 400 for LS 103 Ec
Translation of the original operating instructions and spare parts list Dispositif d'entaille SG 400 pour LS 103 Ec
These Betriebsanleitung enthalt Hinweise, die für das sichere Arbeit mit thisem Gerät wichtig sind.
Lesen Sie deshalb unbedingt diese Betriebsanleitung sorgfältig durch!
WARNING!
Dieses Gerat dient als Zusatzeinrichtung zum Kettenstemmer LS 103 Ec zum Bearbeiten von Holz. Nicht bestimmungsgemäß Gebrauch kann zu Unfallen führen.
1 Erzeugnisangaben
zu Schlitzgerat SG 400 mit Art.-Nr. 201000
1.1 Angaben zum Hersteller
MAFELL AG
Beffendorfer Straße 4, D-78727 Oberndorf / Neckar
Telefon (07423) 812-0, Fax (07423) 812-218
1.2 Technische Daten
Stemmttiefe 300/400 mm
Stemmbreite 6-17 mm
Stemmlange 50mm
Schwenkbar bis 45^
Gewicht 24,5 kg
1.3 Lieferumfang
1 Schlitzgerät
1 Bedienwerkzeug
1 Stoßpresse
2 Haltespitzen
2 Sicherheitshinweise
Die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regel sind einzuhalten.
Sichern Sie, wenn immer möglich, das Werkstück gegen Wegrutschen, Umkippen und Hochwippen, z. B. durch SpanNZwingen.
Verwenden Sie nur Werkzeuge mit den in dieser Betriebsanleitung angegebenen Kenndaten.
Es durfen nur original MAFELL-Ersatz- und Zubehoreteile verwendet werden. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.
Zu beachtenden sind auch die in der Betriebsanleitung des Kettenstemmers LS 103 Ec aufgeführten Sicherheitseinweise.
3 Rüsten / Einstellen
3.1 Hinweis zum Wechseln der Fräskettengarnitur
Die Führungsschienen des SG 400 sind mit einer Nut versehen, wodurch sie sich zusätzlich abstituten halten.

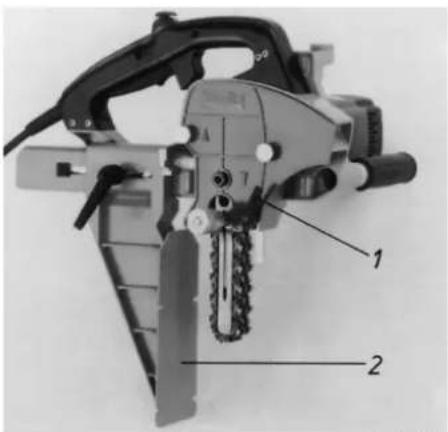

Am Ketterstemmer LS 103 Ec Klemmhebel 1 (Abb. 1) loseu and den Tiefenanschlag ganz einschieben.
Klemmhebel anziehen und so verstellen, dass der Hebel entgegen der Stemmrichtung zeigt. (Samliche Klemmhebel am LS 103 Ec und am SG 400 sind verstellbar und konnen durch Hochziehen in jeder gewünschte Stellung gebracht werden.)
- Queranschlag 2 entfernen und Fräskettengarnitur zum Schlitzen montieren.

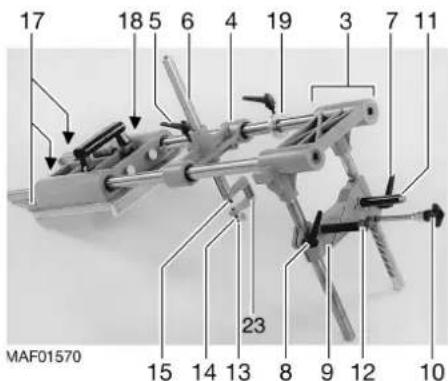

- Am Schlitzgerät den Aufnahmeteil 3 (Abb. 3) ganz aufharen.
- Stützbrücke 4 bis zum Einrasten nach vorne schieben, ggf. Klemmhebel 5 offen und Führung 6 nach offen schieben.
Klemmhebel 7 und 8 offen, Führungsschlitten 9 durch Verdrehen des Handgriffes 10 bis zum Anschlag nach oben bewegenen und Klemmhebel 7 und 8 wieder festziehen. Die Zylinderschraube im Handgriff 10 mit dem der LS 103 Ec beiliegendem 6-KT Schlüssel (SW4) offen und den Handgriff abnehmer.
Nun LS 103 Ec auf die Führungssäulen 11 stecken und mittels Rändelmutter 12 sichern. Nun den Handgriff 10 mit der Zylinderschraube wieder befestigen.
Zum Anbringen der Führungsschienenabstutzung Gewindestift 13 (Abb. 3) nach Losen der Flugelmutter 14 zurückdrehen, damit sich die Fräskette zwischen Gewindestift 13 und Abstützzapfen 15 (Abb. 3) hindurchbewegen lasst.
- Dann Klemmhebel 5 losen, Stützbrücke 4 zusätzehen und den Abstutzzapfen 15 in die Nut der Führungsschiene einführen.
Gewindestift 13 so anziehen, dass sich die Stutzbrücke 4 spielfrei vor und zurück bewegen lasst.
Dann Gewindestift 13 (Abb. 3) mit Flügelmutter 14 sichern.
Abb.1
MAF00979
Abb.2
Abb.3
3.3 Abstand des Schlitzes zur Oberkante des Holzes
- Stützbrücke 4 (Abb. 3) zurückziehen.
Klemmhebel 5, 7 und 8 offen.
Gewünschten Abstand nach Maßstab 16 (Abb.3) durch Verdrehen des Handgriffs 10 (Abb.3) einstellen und Klemmhebel 5,7 und 8 wieder festspannen.
3.4 Schwenken der Maschine
Zum Einlassen von Schragverbindungen kann das Schlitzgerat beidseitig bis 45^ geschwenkt werden.
Bügel 23 (Abb. 2) ggf. um 180^ verdrehn.
- Nach dem Schwenken Schrauben 17 und 18 (Abb. 3) wieder festziehen.
3.5 Einstellen der Stemtiefe
Die Stemmtiefe kann durch Anschlag 19 (Abb. 3) begrenzt werden.
4 B e t r i e b
4.1 Arbeitshinweise
Nach dem Einstellen des Schlitzabstands Stützbrücke 4 (Abb.3) zur bestmöglichen Abstutzung der Führungsschiene ganz nach vorne schiben und einrasten halten.
Bei Schlitzlängen von über 50 mm erst am rechten Anriss stemmen, dann Maschine wieder herausziehen, nach links versetzen und wieder einstemmen.
4.2 Sichern der Maschine gegen seitliches Verrutschen

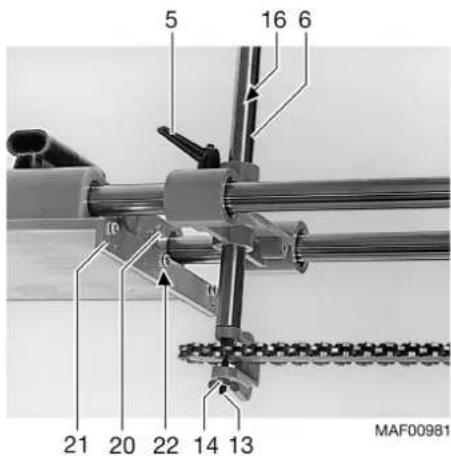

Haltespitzen 20 (Abb. 3) in Gewinde 21 einschrauben. Grundplatte nach Skala 22 ausrichten und voll gegen das Holz drucken.
5 W a r t u n g
Das Rollenlager der Führungsschiene regelmäßig mit der Fettpresse durch das Schmierloch in der Führungsschienenspitze schmieren (ausschließlich säurefrees Kugellagerfett verwenden)!
Die Fräskette nach jedem Nachschleifen in dunnflüssigem Ölbad tranken. Bei Häufigem Arbeiten Kette mehrmals tätig相关政策!
Kette vor dem Nachspannen erkalten (abkühlen) 参数。
MAFELL-Maschinen sind wartungsarm konstruiert. Nach längerer Betriebsdauer empfehl't MAFELL, das Gerat einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu übergeben.
