GEBRUIKSAANWIJZING FM 1650 PV-LO Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - Europese inbouwwerklaring

Hiermee bevestigen wij dat de freesmotor FM 1650 PV-LO aan de vermelde Europese richtlijnen voldoet. Voor de inbedrijfstelling van de freesmotor moet de exploitant zich ervan vergewissen dat de combinatie van de niet-voltooide machine (FM) en de specifieke machine van de klant beantwoordt aan de actueel geldende richtlijnen. Verantwoordelijke voor de samenstelling van de technische documentatie van de niet-voltooide machine: MAFELL AG

1 Verklaring van de symbolen 66
2 Gegevens van het product 66
2.1 Gegevens van de fabrikant 66
2.2 Karakterisering van de machine 66
2.3 Technische gegevens 67
2.4 Emissions 67
2.5 Leveromvang....68
2.6 Reglementair gebruik 68
2.7 Restrisico's 68
3 Veiligheidsinstructies 68
4 Voorbereiden / Instellen 69
4.1 Netaansluiting....69
4.2 Keuze van het gereedschap 69
4.3 Gereedschapswissel 71
4.4 Spantang 72
5 Bedrijf 72
5.1 Algemeen 72
5.2 PV-uitvoering....73
5.3 Vooropgesteld toerental 74
5.4 Overbelastingsbescherming 75
6 Onderhoud en reparatie 76
6.1 Opslag 76
7 Verhelpen van storingen 77
8 Extra toebehoren....78
9 Explosietekening en onderdelenlijst 78

1 Verklaring van de symbolen

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens van het product

Model

Art.-nr.

2.1 Gegevens van de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-kenmerk ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens bijlage I van de machinerichtlijn

Alleen voor EU-landen

Gooi freesmotoren niet in het huishoudelijk afval!

Conform de Europese richtlijn 2002/96/EG over afgedankte elektrische en elektronische apparatuur en de omzetting in nationaal recht is het verplicht om versleten freesmotoren gescheiden in te zamelen en milieuvriendelijk te recycleren.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

	FM 1650 PV-LO
Bedrijfsspanning / V	230
Netfrequentie / Hz	50
Opnamevermogen / W	1650
Nominale stroom / A	7,2
Voedingsspanning / V*	8 - 56
Stuurspanning voor het instellen van het vooropgestelde toerental / V*	0 - 10
Indicatie restlooptijd / V*	0 - 5
Stroomopname / mA*	3 - 5
Stationair toerental / min-1	4000 – 23000
Gereedschapshouder met spantang diameter / mm	8
Gereedschapschacht / mm	3 - 12,7
Frees diameter, max. / mm	60
Slijpsteen diameter, max. / mm	60
Gewicht zonder netkabel / kg	3,22
Lengte van de aansluitkabel / m	4
Afmetingen (B x L x H) / mm	98,4 x 85,6 x 346

* Informatie voor de portaalinterface (PV-interface)

2.4 Emissies

De geluidsemissiemeting gebeurde conform DIN EN 62841-1 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens van de geluidsemissie

De volgens EN ISO 3744 berekende geluidsemissiewaarden bedragen:

Geluidsniveau

$$ L _ {P A} = 8 1, 9 \mathrm{dB(A)} $$

De geluidsmeting werd zonder gereedschap en bij nullast uitgevoerd.

2.5 Leveromvang

1x Freesmotor FM 1650 PV-LO (9M0801)

1x Gebruiksaanwijzing (170783)

1x Enkelzijdige steeksleutel SW 22 (093012)

• De freesmotor is bestemd voor de vaste montage in portaalsystemen van toonaangevende fabrikanten met een spanhalsdiameter van 43 mm.
• De freesmotor kan direct op een portaalsysteem geflenst worden met zes schroeven (schroefdraad M6) conform de gegevens van het portaalsysteem (afb. 4).
• De freesmotor is niet geschikt voor continu industrieel gebruik.
• De freesmotor wordt als onvolledige machine beschouwd. U mag de freesmotor pas in bedrijf stellen als werd vastgesteld dat het portaalsysteem, waarin de freesmotor wordt ingebouwd, beantwoordt aan de bepalingen van de huidige en geldige machinerichtlijn. Gelieve ook de overeenkomstige garantiebepalingen van de freesmotor en de eventueel aanvullende apparatuur in acht te nemen.

2.7 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen kunnen hebben voor de gezondheid.

• Breuk van het roterende gereedschap
• Breken en naar buiten slingeren van het gereedschap of van delen van het gereedschap.
• Aanraken van spanningvoerende onderdelen bij geopende kast en niet-uitgetrokken netstekker
• Vermindering van het gehoor bij langdurige werkzaamheden zonder gehoorbescherming
• Emissie van alle (explosiegevaarlijke) stoffen bij langere continue werking zonder afzuiging Neem daartoe het veiligheidsblad van het te bewerken materiaal in acht.
• Snijwonden bij gereedschapswissel.
• Verbrandingsgevaar bij aanraken van de behuizing bij continue overschrijding van het maximaal toegelaten volume per tijdsspanne (zie daartoe blz. 70).

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies!

Algemene instructies:

• Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Werk nooit zonder de voor het overeenkomstige proces voorgeschreven veiligheidsvoorzieningen van het portaalsysteem waarin de freesmotor wordt gebruikt. Breng geen veranderingen aan het portaalsysteem en de freesmotor aan die de veiligheid kunnen beïnvloeden.

• Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door MAFELL of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.

• Scherpe knikken aan de kabel voorkomen. Zorg er vooral bij het transport en de opslag van de freesmotor voor dat de kabel niet rond de freesmotor gewikkeld wordt.

• Gebruik met water of geleidende vloeistoffen is verboden.
• U mag de freesmotor niet gebruiken als handgestuurde freesmotor.
• Houd de freesmotor uit de buurt van regen of nattigheid. Als water in de freesmotor dringt, bestaat een verhoogd risico van elektrische schok.
• Bij portalen met omkasting is het belangrijk om te zorgen voor voldoende afzuiging van stof/spanen. Door de stofconcentratie in de lucht kan een explosief mengsel ontstaan!

Gereedschap mag niet worden gebruikt als:

• het beschadigd en vervormd is;
• het stomp is door de te grote motorbelasting;
• het niet geschikt is voor het stationair toerental van de freesmotor.

Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen:

• Draag bij het werk altijd een gehoorbescherming.
• Draag bij het werk altijd een stofmasker.
• Draag bij alle werkzaamheden altijd een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

• Kom met de handen niet in de gevarenzone van het gereedschap.
• Controleer het werkstuk op vreemde voorwerpen.
• Bewaak het toerental. Als een ongecontroleerde toerentalstijging of -sprong optreedt, moet de spanningsvoorziening onmiddellijk uitgeschakeld worden.

Opmerkingen met betrekking tot onderhoud en reparatie:

• Een regelmatige reiniging van de freesmotor is een belangrijke veiligheidsfactor
• Er mogen enkel originele MAFELL-reservedelen en toebehoren worden gebruikt. Anders bestaat er geen garantieaanspraak en geen aansprakelijkheid door de fabrikant.

Let er vóór ingebruikneming op dat de netspanning overeenstemt met de op het typeplaatje van de freesmotor vermelde bedrijfsspanning.

4.2 Keuze van het gereedschap

Gebruik uitsluitend de in het hoofdstuk "Speciale toebehoren" vermelde spantangen. De gereedschapskeuze gebeurt in functie van de te bewerken materialen, bij geschikte voortstuwaandrijvingen. Houd rekening met de maximaal toegestane gereedschapsdiameter en het maximaal toegestane materiaalspecifieke volume per tijdsspanne. Bij materiaalverwijderende verspaningsprocessen beschrijft het volume per tijdsspanne Q het in de vorm van spanen in een bepaalde tijd verwijderde volume.

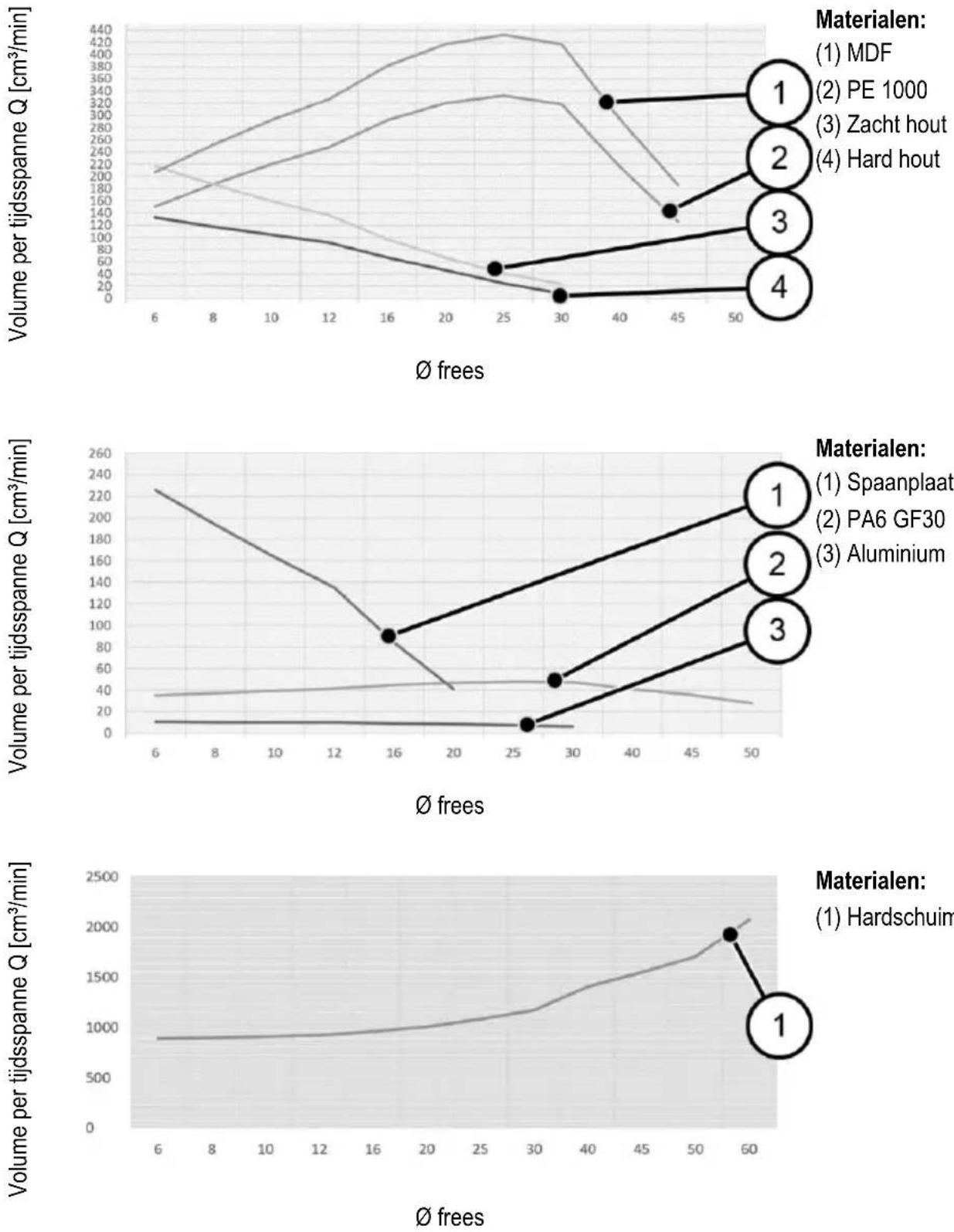

Maximaal toegestane volume per tijdsspanne (in functie van materiaal en freesdiameter)

Materialen:

(1) MDF
(2) PE 1000
(3) Zacht hout
(4) Hard hout

Materialen:

(1) Spaanplaat
(2) PA6 GF30
(3) Aluminium
(1) Spaanplaat
(2) PA6 GF30
(3) Aluminium

Materialen:

Toegestane freesdiameter:

Materiaal	20	30	40	45	50	60
Hardschuim	√	√	√	√	√	√
PE1000	√	√	√	√
PA6GF30	√	√	√	√	√
Hout (zacht)	√	√
Hout (hard)	√	√
MDF	√	√	√	√
Spaanplaat	√
Aluminium	√	√
CBN slijpstift	√	√	√
Korund normaal	√	√	√

Als schachtvorm mag u alleen een cilindrische schacht tolerantieveld H7 of een schacht conform DIN EN ISO 6535 vorm HA gebruiken, aangezien anders bij hoge toerentallen een te groot onevenwicht kan ontstaan.

4.3 Gereedschapswissel

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Draag veiligheidshandschoenen bij het wisselen van gereedschap. Het gebruikte gereedschap kan bij langere werkprocessen sterk opwarmen en/of snijkanten van het gereedschap zijn scherp.

4.3.1 Gereedschapspanning met spantang

De spindel 1 (afb. 1) van de frees- en slijpmotor is uitgerust met een precisiespantang 2 (afb. 1) voor de opname van de gereedschappen. De spindelvergrendeling wordt door de grendelknop 4 geactiveerd en vergemakkelijkt het aanspannen en loszetten van de wartelmoer 3 (afb. 1).

Ga voor de gereedschapwissel op de volgende manier te werk:

• Voor het loszetten van het gereedschap wordt de spindel 1 (afb. 1) vergrendeld door de grendelknop 4 (afb. 1) in te drukken.
• Met een enkelzijdige steeksleutel SW 22 wordt wartelmoer 3 losgezet.
• Trek het gereedschap naar voren weg.
• Schuif het nieuwe gereedschap tot aan de aanslag in de gereedschapsopname.
• Controleer de vaste montage van het gereedschap.
• Bij het aanspannen van het gereedschap wordt de spindel 1 (afb. 1) vergrendeld.
• Met de enkelzijdige steeksleutel wordt de wartelmoer 3 aangespannen.

Alternatieve methode voor spindelvergrendeling:

- Gebruik een tweede enkelzijdige steeksleutel SW 22 aan het sleutelvlak van de spindel.

4.4 Spantang

Gevaar

Draai de wartelmoer 3 (afb. 1) ter bescherming van de draad op de spindel 1 (afb. 1) licht open, maar niet vast als er geen gereedschap is geplaatst. De spantang 2 (afb. 1) zou te sterk ingedrukt en daarbij beschadigd kunnen worden.

4.4.1 Informatie over het gebruik van de spantangen:

• Gebruik bij OZ12-spantangen (DIN 6388 / ISO 10897) altijd het correcte freesformaat.
• Klik de spantang altijd eerst vast in de wartelmoer en breng dat de frees aan.
• Zet de spantang bij blokkering door een zachte klop achteraan met kanthout of een rubberhamer los (geen metalen gereedschap!).
• Smeer de spantangen bij het begin en na langdurig gebruik aangezien ze anders kunnen vastzitten. Voor elk gebruik moeten de spantangen vrij zijn van deeltjes en vet.
• Een aanzienlijk betere loopnauwkeurigheid kan ook bereikt worden door gebruik van een vast smeermiddel (bv. Molykote P-40) of door licht invetten van de spantangen.

4.4.2 In- en uitspannen van het freesgereedschap

Trek de wartelmoer nooit zonder ingezet werktuig aan, anders kan de spantang worden beschadigd.

Ga om het freesgereedschap in te spannen als volgt te werk:

• Schuif de propere freesschacht zo ver mogelijk in de geopende spantang 1 (afb. 1).
• Druk op de grendelknop 4 om de freesspindel 1 te vergrendelen.
• Zet de wartelmoer 3 vast door eerst met de hand en daarna met een gaffelsleutel SW 19 naar rechts te draaien. Het nadraaien met de gaffelsleutel is niet noodzakelijk.
• Draai de freesspindel 180° terug nadat u de spindelvergrendeling met de grendelknop 4 heeft losgezet en zet de spindel terug vast met de grendelknop 4.

Bij het uitspannen geldt de omgekeerde volgorde.

De eurohalsopname „V“ mag de maat „h“ niet onderschrijden (afb. 7). De maat „h“ bedraagt 20 mm.

Zet de freesmotor indien mogelijk over de volledige diameter vast in de eurohalsopname „V1“ (afb. 8). Draai de stelschroef „W“ vast met max. 7 Nm (afb. 9).

Vermijd zoveel mogelijk aanspannen op één punt (bv. door een draadstift) van de eurohalsopname „V2“ (afb. 9).

5 Bedrijf

5.1 Algemeen

Deze handleiding moet ter beschikking staan van alle personen die belast zijn met de bediening van de freesmotor en er moet in het bijzonder gewezen worden op het hoofdstuk „Veiligheidsinstructies“.

Deze handleiding heeft enkel betrekking op de freesmotor en niet op de inbouwsituatie. Gelieve ook eventuele andere handleidingen in acht te nemen.

5.1.1 Inschakelen

Bedien de vermogensschakelaar 5 (afb. 2). Als de freesmotor op de netspanning is aangesloten, brandt het instelwiel X blauw (BU) en versnelt de freesmotor na 0,2 s met een zachte start tot het eerder ingestelde

toerental. De duur van de zachte start hangt af van het ingestelde toerental en bedraagt ca. 1,2 s bij een maximaal toerental.

5.1.2 Uitschakelen

Bedien de vermogensschakelaar 5 (afb. 2). De verlichting van het instelwiel X gaat uit en de motor loopt tot stilstand uit.

5.2 PV-uitvoering

Met de PV-uitvoering Y (afb. 2) kan u het toerental via de PV-interface regelen en de restlooptijd bij overbelasting geautomatiseerd bewaken.

Ter bescherming van de gebruiker en de aangesloten systemen is de PV-interface galvanisch gescheiden van de spanningsvoorziening van de aandrijflijn (veiligheidsuitschakeling). Alle signaal- en bedrijfsspanningen hebben betrekking op de referentiewaarde „GND“.

Zodra de voedingspen „ U_PV “ (zie tabel/afbeelding op blz. 74Zodra de voedingspen van de PV-interface conform de specificatie van spanning wordt voorzien, gaat de freesmotor over tot de "portaalmodus".

De onderste toestandstabel 9 geeft alle mogelijke constellaties voor de aansturing weer.

Ingang						Uitgang
HS / -	U_AC /V	U_PV /V	PSs	Us/V	U_0 /V	Bedrijfsmodus	n / min-1
UIT	NVT	NVT	NVT	NVT	NVT	Buiten bedrijf	0
IN	0	NVT	NVT	NVT	NVT	Buiten bedrijf	0
IN	198-253	< 6	1	NVT	NVT	Handmatig bedrijf	4000
IN	198-253	< 6	6	NVT	NVT	Handmatig bedrijf	25000
IN	198-253	8 - 56	NVT	0	0 - 1	Portaalbedrijf	4000
IN	198-253	8 - 56	NVT	10	0 - 1	Portaalbedrijf	25000
IN	198-253	8 - 56	NVT	0 - 10	1,5 - 5	Overbelastingsmodus	4000 - 25000

Tabel 9: Mogelijke constellaties voor de aansturing

Legende:

Eenheid	Betekenis
HS	= vermogensschakelaar
U_AC	= netspanning
U_PV	= spanningsvoorziening (PV-interface)
P S_S	= positie instelwiel
U_S	= stuurspanning toerental (PV-interface)
U_O	= indicatie restlooptijd in de overbelastingsmodus (PV-interface)
GND	= referentiepotentiaal voor spanningen van de PV-interface
n	= toerental van de werkspindel
NVT	= niet van toepassing c.q. niet relevant

Als de PV-interface niet gebruikt wordt, beschermt u hem met de meegeleverde afdekking Z (afb. 3) tegen verontreiniging.

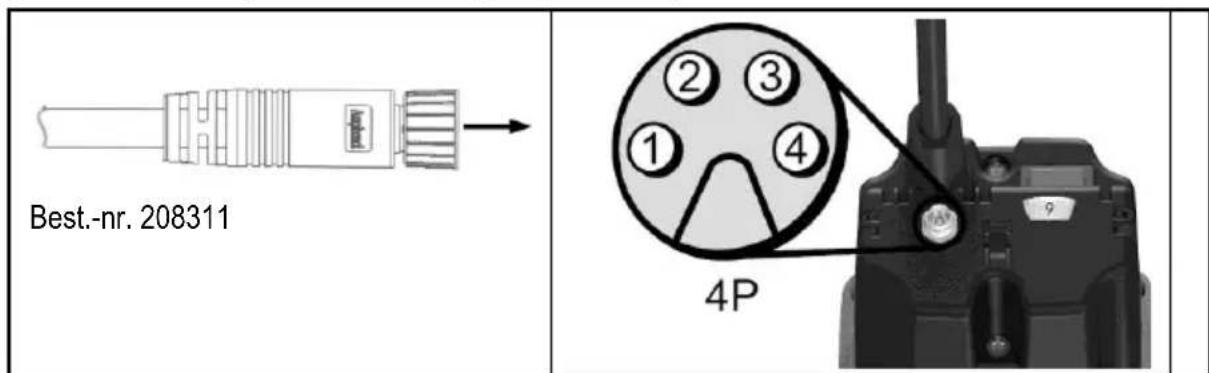

5.2.1 Bezetting portaalstekker

Alle pennen van de portaalstekker zijn tegen poolverwisseling beveiligd. Bij spanningen boven 30 V moet continu bedrijf met verwisselde polen vermeden worden aangezien de PV-interface anders kan uitvallen.

Pen-nr.	Parameter	StrengkleurBest.-nr.208311
1	U_PV	Bruin
2	U_s	Wit
3	U_o	Zwart
4	GND	Blauw

Best.-nr. 208311 4P

5.3 Vooropgesteld toerental

Met het instelwiel X (afb. 2) kunt u het toerental traploos instellen. De concrete toerentalwaarden van aparte trappen vindt u in de tabel op pagina 5 of op de sticker op de behuizing.

Tot de motorkarakteristiek wordt bereikt, regelt de ingebouwde elektronica bij tot het ingestelde toerental.

5.3.1 Toerentalstand in PV-uitvoering

In de "portaalmodus" wordt de stand van het stelwiel X (afb. 2) voor het bepalen van het toerental genegeerd. Het toerental kan uitsluitend door spanning aan de pin „U s“ veranderd worden. Als u het toerental met het stelwiel X (afb. 2) wilt instellen, moet eerst de portaalmodus gedeactiveerd worden door de spanningsvoorziening aan de pin „UPV“ uit te schakelen of door de PV-stuurkabel uit te trekken.

De samenhang tussen het toerental en de stuurspanning is weergegeven in de formules (1) en (2).

$$ U _ {S} = \frac {n - 4 0 0 0 m i n ^ {- 1}}{2 1 0 0 \frac {m i n ^ {- 1}}{V}} \tag {1} $$

$$ n = U s * 2 1 0 0 \frac {m i n ^ {- 1}}{V} + 4 0 0 0 m i n ^ {- 1} \tag {2} $$

5.4 Overbelastingsbescherming

Gevaar

Als u na de inwerkingtreding van de overbelastingsbeveiliging werkzaamheden aan de werkspindel wilt uitvoeren, moet de netstekker eerst verplicht uitgetrokken worden.

Ter bescherming van de freesmotor worden de bedrijfsparameters stroom, toerental en temperatuur dynamisch bewaakt en de freesmotor indien nodig uitgeschakeld. Kort vooraleer de overbelastingsbeveiliging in werking treedt, gaat de verlichting van het stelwiel X (afb. 2) permanent rood branden (RD).

Voor de herinbedrijfstelling van de freesmotor moet de vermogensschakelaar 5 (afb. 2) uit- en ingeschakeld worden. De freesmotor staat aan en de verlichting van het stelwiel X (afb. 2) brandt nu blauw (BU).

5.4.1 Optische indicatie van de restlooptijd

Een inwerkingtreding van de overbelastingsbeveiliging tijdens het bedrijf leidt tot een breuk van het freesgereedschap, beschadiging van het werkstuk of zelfs van het portaalsysteem. Dat kan u vermijden door te letten op de optische uitgavesignalen van het stelwiel X (afb. 2).

Zolang de freesmotor qua vermogen niet overbelast wordt, brandt het stelwiel permanent blauw (BU).

Bij overbelasting van de freesmotor wordt de berekende restlooptijd weergegeven door een rood knipperende verlichting (RD). Op pagina 6 (afb. 6) ziet u het tijdsverloop van de impulsen in overbelastingsmodus. De samenhang tussen het knipperen en de overeenkomstige restlooptijd vindt u in de onderstaande tabel 10 op pagina 76.

Als de restlooptijd voor uw toepassing niet voldoende is, verkleint u de belasting c.q. de aanvoer om opnieuw naar het continue bedrijf te kunnen overschakelen.

5.4.2 Indicatie van de restlooptijd in de PV-uitvoering

Als de freesmotor in portaalmodus staat, kan de restlooptijd voor de optische indicatie ook via de PV-interface opgevraagd worden.

De onderstaande tabel toont de samenhang tussen de restlooptijd en de bijbehorende uitgangsgrootheden.

Bedrijfsmodus	Restlooptijd / s	Indicatie restlooptijd U_0 /V	Instelwiel - verlichting
Continu bedrijf	Onbeperkt	0	Blauw (BU), permanent
Overbelastingsmodus (Motor draait)	< 160	1,5	1 x rood impuls (RD)
	< 80	2,5
	< 40	3	2 x rood impuls (RD)
	< 20	4
	< 10	4,5	3 x rood impuls (RD)
	< 5	5	Rood (RD), permanent
Uitschakeling	0	5

Tabel 10: Samenhang tussen restlooptijd en de bijbehorende uitgangsgrootheden

6 Onderhoud en reparatie

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

Vervang de koolborstels na ten laatste 125 - 150 bedrijfsuren. De reserveonderdelen vindt u in hoofdstuk 9.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven.

Laat uw apparaat enkel repareren door gekwalificeerd vakpersoneel en met originele wisselstukken. Op die manier wordt de veiligheid van het apparaat gegarandeerd.

6.1 Opslag

Wordt de freesmotor langere tijd niet gebruikt, moet hij zorgvuldig worden gereinigd. Besproei blankmetalen delen met een roestwerend middel. Sluit de portaalstekker met de meegeleverde afdekking Z (afb. 3).

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder worden de meest voorkomende storingen en hun oorzaken vermeld. Bij verdere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
De freesmotor kan niet ingeschakeld wordenHet instelwiel brandt niet	Er is geen netspanning voorhanden	Spanningsvoeding controleren
	De netzekering is defect	Netzekering vervangen
De freesmotor kan niet ingeschakeld worden Hetinstelwiel brandt blauw (BU)	De koolborstels zijn versleten	Freesmotor naar de MAFELL-klantenservice brengen
De freesmotor blijft tijdens het bedrijf stilstaan Het instelwielbrandt niet	Stroomuitval	Netzijdige voorzekeringen controleren
De freesmotor blijft tijdens het bedrijf stilstaan Het instelwielbrandt rood (RD)	De overbelastingsbeveiliging is in werking getreden	Vermogensschakelaar uitschakelen Voor de ingebruikneming de werkspindel vrij maken Vermogensschakelaar inschakelen en het bedrijf verderzetten met verminderde belasting/aanvoer
Het toerental kan niet met het instelwiel versteld worden	De freesmotor staat in de portaalmodus	Spanningsvoorziening van de PV-interface uitzetten Externe aansluiting van de PV-interface uittrekken
Het toerental kan niet via de PV-interface geregeld worden	Spanningsvoorziening van de PV-interface ontbreekt/is ontoereikend	Spanningsvoorziening van de PV-interface conform de specificatie inschakelen
	De verbinding met deportaalstekker is onvoldoende	Verbinding controleren
	De PV-stuurkabel is defect	PV-stuurkabel vervangen
	De bezetting van de PV-interface is foutief met het portaalsysteem verbonden	De PV-stuurkabel conform hoofdstuk „Bezettingportaalstekker“ aansluiten

8 Extra toebehoren

• Spantang OZ12 ø 3 mm Best.-nr. 093827
• Spantang OZ12 ø 4 mm Best.-nr. 093828
• Spantang OZ12 ø 6 mm Best.-nr. 093829
• Spantang OZ12 ø 8 mm Best.-nr. 093830
• Spantang OZ12 ø 10 mm Best.-nr. 093831
• Spantang OZ12 ø 12 mm Best.-nr. 093832
• Spantang OZ12 ø 1/8" Best.-nr. 093833
• Spantang OZ12 ø 1/4" Best.-nr. 093834
• Spantang OZ12 ø 1/2" Best.-nr. 093835
• Wartelmoer OZ12 Best.-nr. 093836
• PV-stuurkabel M8 / 4-polig, 5 m Best.-nr. 208311

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com
