FM 800 - Freesmachine Mafell - Gratis gebruiksaanwijzing en handleiding

Producttype	Freesmotor (freesmachine)
Merk	Mafell
Model	FM 800
Afmetingen (L x B x H)	254 x 73 x 79 mm
Gewicht (zonder kabel)	1,6 kg
Voeding	230 V, 50 Hz, 800 W
Nominale stroom	4,0 A
Toerentalbereik onbelast	7 000 – 25 000 min⁻¹
Gereedschapopname	Spanhuls OZ8 Ø 6 mm
Gereedschapsschacht diameter	3 – 8 mm
Max. freesdiameter	36 mm
Max. slijpsteendiameter	40 mm
Netkabellengte	1 m
Beschermingsklasse	II
Geluidsdrukniveau	LPA = 74 dB(A), K = 3 dB
Geluidsvermogen	LWA = 82 dB(A), K = 3 dB
Hoofdfuncties	Zachte start, elektronische toerenregeling, overbelastingsbeveiliging, optionele NC-interface
Conform gebruik	Vaste montage in portaalsystemen met spanbeugel van 43 mm
Onderhoud en reiniging	Regelmatig reinigen, koolborstels elke 125-150 uur vervangen, levenslang gesmeerde lagers
Veiligheidsvoorschriften	Stroomkabel loskoppelen voor onderhoud, gehoorbescherming, veiligheidsbril en stofmasker dragen
Reserveonderdelen en repareerbaarheid	Lijst en explosietekening beschikbaar op www.mafell.com; gebruik originele MAFELL onderdelen
Algemene informatie	Gebruiksaanwijzing meegeleverd, standaarduitrusting: polygoonsleutel 17 mm, spanhuls OZ8 Ø 6 mm

Veelgestelde vragen - FM 800 Mafell

Hoe vervang ik het gereedschap van de freesmachine FM 800?

Koppel de stekker los. Vergrendel de spindel met de vergrendelknop (4). Draai de moer (3) los met de meegeleverde polygoonsleutel. Verwijder het gereedschap naar voren. Plaats het nieuwe gereedschap tot aan de aanslag en draai de moer vast terwijl u de spindel blokkeert.

Wat is het toerentalbereik van de FM 800?

Het onbelaste toerental is instelbaar van 7.000 tot 25.000 min⁻¹ met de instelknop (X). Voor NC-versies kan het toerental ook worden geregeld via een externe spanning (0-10 V) in portaalbewerking.

Hoe stel ik het toerental in op de FM 800?

Draai de instelknop (X) naar de gewenste waarde. Het bijbehorende toerental staat op de sticker van de behuizing. In portaalmodus (NC-versie) wordt de knop genegeerd en wordt het toerental gestuurd door de spanning op de spindel Us.

Wat moet ik doen als de instelknop rood knippert?

Het rode knipperen duidt op een naderende overbelasting. De resterende looptijd wordt aangegeven door het aantal pulsen. Verminder de belasting of de voeding om terug te keren naar continu gebruik. Als het lampje continu rood wordt, is de overbelastingsbeveiliging geactiveerd: schakel de schakelaar uit en zet hem weer aan nadat de belasting is verminderd.

Hoe reinig ik de freesmachine FM 800?

Koppel de stekker los voor reiniging. Gebruik een droge doek om stof te verwijderen. Bespuit kale metalen onderdelen met een roestwerend middel als het apparaat lang ongebruikt blijft. Bescherm de interface-aansluiting met de meegeleverde Z-kap.

Welke accessoires zijn beschikbaar voor de FM 800?

Diverse spanhulzen OZ8 en ER16 (diameters 2 tot 10 mm), verloopbussen, hulsadapters, NC-stuurkabel (5 m) en beschermkap. Raadpleeg hoofdstuk 8 van de handleiding voor de referenties.

Wanneer moet ik de koolborstels vervangen?

De borstels moeten uiterlijk na 125 tot 150 bedrijfsuren worden vervangen door een erkende MAFELL-service. Versleten borstels kunnen starten verhinderen, zelfs als de knop blauw oplicht.

Kan ik de FM 800 als handfreesmachine gebruiken?

Nee. De freesmotor FM 800 is uitsluitend ontworpen voor vaste montage in een portaalsysteem. Het mag niet als handfrees gebruikt worden.

Hoe krijg ik reserveonderdelen?

Reserveonderdelen (borstels, hulzen, moeren, enz.) zijn verkrijgbaar bij MAFELL of erkende dealers. Raadpleeg de lijst en explosietekening op www.mafell.com. Gebruik altijd originele onderdelen om de garantie te behouden.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, stofmasker en gehoorbescherming. Koppel de stekker los voor elke ingreep. Werk nooit zonder de beschermingsinrichtingen van het portaalsysteem. Gebruik geen beschadigd of bot gereedschap.

GEBRUIKSAANWIJZING FM 800 Mafell

Freesmotor Vertaling van de originele gebruiksaanwijzing 60

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - Europese inbouwverklaring

Hiermee bevestigien wij dat de freesmotor FM 800 / FM 1000 / FM 1000 NC-WS / FM 1000 NC-ER aan de vermeide Europese richtijnen voldoet. Voor de inbedarfstalling van de freesmotor moel de expertRiant zich eran vergewissen dat de combinatie van de niet-volloide machine (FM) en de specifieke machine van de klaant beantwoordt aan de actuel geldende richtijnen. Verantwoerdelijke voor de samenstellung van de technische documentatione van die niet-volloide machine: MAFELL AG

1 Verklaring van de symbolen 61
2 Gegevens met betrekking tot het product 61
2.1 Gegevens met betrekking tot de fabrikant 61
2.2 Karakterisering van de machine 61
2.3 Technische gegevens 62
2.4 Emissies 62
2.5 Leveromvang 63
2.6 Reglementair gebruik 63
2.7 Restrisico's 63
3 Veiligheidsinstructies 64
4 Voorbereiden / Instellen 65
4.1 Netaansluiting 65
4.2 Keuze van het gereedschap 65
4.3 Gereedschapswissel 65
4.4 Spantang 66
5 Bedrijf 66
5.1 Ingebruikname 66
5.2 NC-uitvoering 67
5.3 Vooropgesteld toerental 68
5.4 Overbelastingsbescherming 69
6 Onderhoud en reparatie 70
6.1 Opslag 70
7 Verhelsen van storingen 71
8 Extra toebehoren 72
9 Explosietekening en onderdelenlijst 72

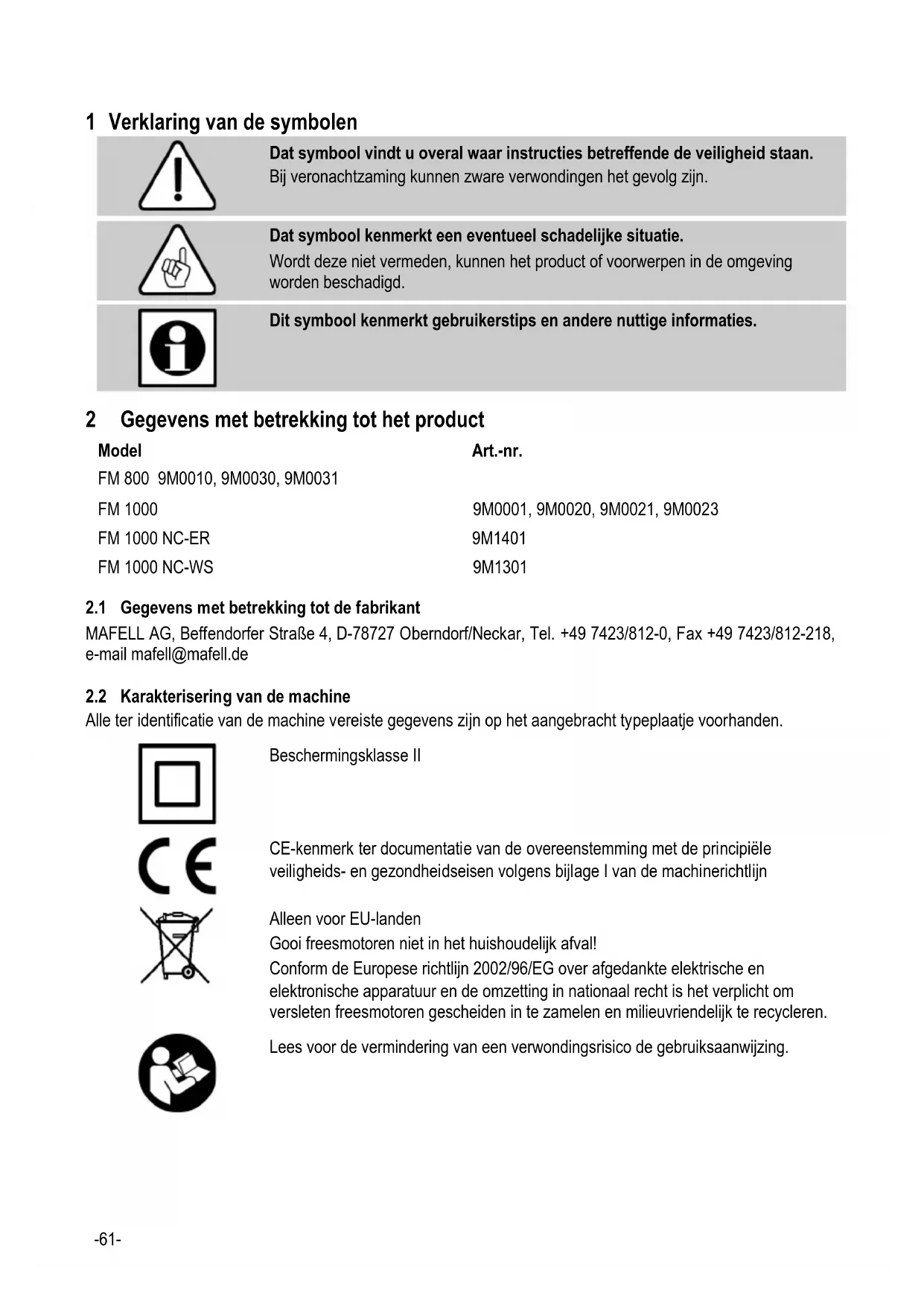

1 Verklaring van de symbolen

Dat symbolism vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming konnen zware verwondingen het gevolgijken.

Dat symbol kenmerkt een eventuele schadelijke situatie.

Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.

Dit symbol kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

Model

Art.-nr.

FM 800 9M0010, 9M0030, 9M0031

FM 1000

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-kenmerk ter documentatione van de overeenstemming met de principièle veiligheids- en gezondheidseisen volgens bijlage I van de machinerichtlijk

Alleen voor EU-landen

Gooi freesmotoren nicht in het huishoudelijk afval!

Conform de Europese richtlijn 2002/96/EG over afgedankte elektrische en elektronische apparatuur en de omzetting in nationaalrecht is het verplicht om versleten freesmotoren gescheden in te zamelen en milieuvriendelijk te recycleren.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

	FM 800	FM 1000	FM 1000 NC-ER	FM 1000 NC-WS	FM 1000 (120 V)
Bedrijfsspanning / V	230	230	230	230	120
Netfrequentie / Hz	50	50	50	50	60
Opnamevermogen / W	800	1000	1000	1000	1000
Nominale stroom / A	4,0	4,6	4,6	4,6	8,3
Voedingsspanning / V*	-	-	8 - 56	8 - 56	-
Stuurspanning voor het instellen van het vooropgestelde toerental / V*	-	-	0 - 10	0 - 10	-
Indicatie restblooptijd / V*	-	-	0 - 5	0 - 5	-
Stroomopname / mA*	-	-	3 - 5	3 - 5	-
Stationair toerenal / min-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Gereedschapshouder met spantang diameter / mm	6	8	8	8	6,35 (1/4")
Gereedschapschacht / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Frees diameter, max. / mm	36	36	36	36	36
Slijpsteen diameter, max. / mm	40	40	40	40	40
Gewicht zonder netkabel / kg	1,6	1,6	1,6	2,8	1,6
Lengte van de aansluitkabel / m	1	4	0,75 + 4	0,75 + 4	4
Afmetingen (B x L x H) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	73 x 254 x 79

• Informatie voor de interface

2.4 Emissions

De geluidsemissiemeting gebeurde conform DIN EN 62841-1 en is handig om het elektronische gereedschap te vergelijkden met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt worden, in het bijzonder het bewerkte werkstuk, können de geluidsemissiewaardenijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag waarom algijd gezoorbeschemming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN ISO 3744 berekende geluidsemissiewaarden bedragen:

Geluidsniveau L

$$ P A = 7 4 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid K

De geluidsmeting werd zonder gereedschap en bij nullast uitgevoerd.

2.5 Leveromvang

	FM 800	FM 1000	FM 1000 NC-ER	FM 1000 NC-WS
Gebruiksaanwijzing x x x x
Enkelzijdige steeksleutel SW 17 x x - -
Enkelzijdige steeksleutel SW 25	-	-	x	-
Spantang OZ8 diameter / mm	6	8	-	-
Spantang ER 16 - - 8 -
Kabel / m	1	4	0,75 + 4	0,75 + 4
Afdekking Z - - x x

• De freesmotor is bestemd voor de vaste montage in geleidende portaalsystemen met spanhalsdiameter 43 mm.
• De freesmotor met een snelsponsysteme kan direct op een portaalsystem geflenst worden met zesschroeven (schroefdraad M6) conform de gegevens van het portaalsystem (afb. 5).
• De freesmotor is nicht geschickt voor continu industrieel gebruik.
• De freesmotor worden als onvolledige machine beschouwd. De freesmotor mag pas in bedrijf genomen worden als vastgesteld werden dat het portaalsysteme waarin de freesmotor要去 worden geintegreerd, beantwoordt aan de bepalingen van de huidige en geldende machinerichtlijn. Gieveve ook de overeenkomstige garantiebepalingen van de freesmotor en de eventueel aanvullende apparatuur in acht te nemen.

2.7 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstrumenties blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen können hebben voor de gezondheid.

• Breuk van het roterende gereedschap
• Breken en waar buiten slingeren van het gereedschap of van delen van het gereedschap.
• Aanraken van spanningvoerende onderdelen bij geopende kast en Niet-uitgetrokken netstekker
• Verminding van het gehoort bij langdurige werkzaamheden zonder gehoorbescherming
• Emissie van alle (explosiegevaarlijke) stoffen bij langere continue werkig zonder afzuiiging Neem daartoe het veiligheidsblad van het te bewerken materiaal in acht.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies!

Algemene instructies:

• Kinderen enjongerenmogendeze machine niet bedieren.Daarvanuitgesloentjnongerenondertoezicht van een deskundige in het kader van hun oppleiding.
• Werk nooit zonder de voor het overeenkomstige proces voorgeschreven verilgheidsvoorzieningen van het portaalsystem waarin de freesmotor worden gebruikt. Breng geen veranderingen aan het portaalsystem en de freesmotor aan die de verilgheid konnen beinvloeden.
• Beschadigde kabels of stekers要去en onmiddelijk worden verrangen. De verranging mag enkel uitgevoerd worden door MAFELL of een geauthoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Zorg er toenal bij het transport en de opslag van de freesmotor voor dat de kabel Niet rond de freesmotor gewikkeld worden.
• Gebruik met water of geleidende vloeistoffen is verboden.
• U mag de freesmotor nicht gebruiken als handgestuurde freesmotor.
• Houd de freesmotor uit de buurt van regen of nattigheid. Als water in de freesmotor dringt, bestaat een verhoogd risico van elektrische schok.

Gereedschap mag nicht worden gebruikt als:

• het beschadigd en verrormd is;
• het stomp is door de te große motorbelasting;
• het nicht geschikt is voor het stationair toerental van de freesmotor.

Instructies met betrekking tot het gebruik van personlijke veiligheidsuitrustingen:

• Draag bij het werk algtd een gehoorbescheming.
• Draag bij het werk.altijd een stofmasker.
• Draag bij alle werkzaamheden algid een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

• Kom met de handen nicht in de gezarenzone van het gereedschap.
• Controller het werkstuk op vreemde voorwerpen.
• Bewaak het toerental. Als een ongecontroleerde toerentalstijging of -sprong optreedt,要去 de spanningsvoorziening omiddelijk uitgeschakeld worden.

Opmerkingen met betrekking tot onderhoud en reparatie:

• Een regelmatige reiniging van de freesmotor is een belangrijke veiligheidsfactor
• Er mogen enkel originele MAFELL-reservedelen en toebehoren worden gebruikt. Anders bestaat er geen garantieaanssprak en geen aansprakelijkheid door de fabrikant.

Let er vór ingebruikneming op dat de netspanning overeenstemt met de op het typeplaatje van de freesmotor vermelde bedrijfs spanning.

4.2 Keuze van het gereedschap

Gebruik uitsluitend de in het hoofdstuk Speciale toebehoren vermelde spontangen/reductiestukken. De gereedschapskeuze gebeurt in functie van de te bewerken materialen, bij geschikte voortstuwaandrijvingen. Houd bij een maximale gereedschapsdiameter en een voorziene bewerkingsdiepte rekening met de capaciteit van de freesmotor.

4.3 Gereedschapswissel

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Draag veiligheidshandschoenen bij het wisselen van gereedschap. Het gebruekte gereedschap kan bij langere werkprocessen sterk opwarmen en/of snijkanten van het gereedschap zichscherp.

4.3.1 Gereedschapspanning met spontang

De spindel 1 (afb. 1) van de frees- en slijpmotor is uitgerust met een precisiespantang 2 (afb. 1) voor de opname van de gereedschappen. De spindelvergrendeling worden door de grendelknop 4 geactiveerd en vergemakkelijk het aanspannen en loszetten van de wartelmoer 3 (afb. 1).

Ga voor de gereedschapwissel op de volgende manier te werk:

• Voor het loszetten van het gereedschap worden de spindel 1 (afb. 1) vergrendeld door de grendelknop 4 (afb. 1) in te drukken.
• Met een enkelzijdige steeksleutel SW 17 c.q. spansleutel ER 16 M worden wartelmoer 3 losgezet.
  Trek het gereedschap waar voren weg.
• Schuif het neue gereedschap tot aan de aanslag in de gereedschapsopname.
• Controller de vaste montage van het gereedschap.
• Bij het aanspannen van het gereedschap worden de spindel 1 (afb. 1) vergrendeld.
• Met een enkelzijdige steeksleutel SW 17 c.q. spansleutel ER 16 M worden wartelmoer 3 aangespannen.

4.3.2 Werktuig-snelspanning

De spindel 7 (afb. 3) van de gereedschap-snelspanning is uitgerust met een precisieopname voor een gereedschapschacht met een diameter van 8mm .

Ga voor de gereedschapwissel op de volgende manier te werk:

• Om het gereedschap los te zetten, beweegt u de hendel 6 (afb. 3) tot de aanslag waar voren.
  Trek het gereedschap waar voren weg.
• Schuif het neue gereedschap tot aan de aanslag in de gereedschapsopname.
• Controller de positionering van het gereedschap.
• Om het gereedschap aan te spannen, beweegt u de beugel terug in de uitgangspositie.

4.4 Spantang

Gevaar

Draai de wartelmoer 3 (afb. 1) ter bescherming van de draad op de spindel 1 (afb. 1)licht open, maar Niet vast als er geen gereedschap is geplaatst. De spontang 2 (afb. 1) zou te sterk ingedrukt en.daar bij beschadigd kannen worden.

4.4.1 Informatie over het gebruik van de spantangen:

• Gebruik bij OZ8-spantangen (DIN 6388 / ISO 10897) en ER16-spantangen (DIN 6499 / DIN ISO 15488).altijd de correcte freesgroote.
• Klik de spantang allijd eerst vast in de wartelmoer en breng dat de frees aan.
• Zet de spontang bij blokkering door een zachte klop achteraan met kanthout of een rubberhamer los (geen metalen gereedschap!).
• Smeer de spantangen bij het begin en na langdurig gebruik aangezien ze anders konnen vastzitten.
• Een aanzienlijk betere loopnauwkeurigheid kan ook bereikt worden door gebruik van een vast smeermiddel (bv. Molykote P-40) of door Licht invetten van de spantangen.

4.4.2 Aanbevolen aandraimomenten (volledige system in ache nemen)

Aandraaimoment voor wartelmoer/spantang = 10 - 11 Nm

Aandraaimoment voor spanhals 43mm = 7Nm

De eurohalsopname ^ mag de maat h^ Niet overschrijden (afb. 8). De maat h^ bedraagt 20~mm

Zet de freesmotor indien möglichk over de volledige diameter vast in de eurohalsopname „V1" (afb. 8). Draai de stelschroef „W" vast met max. 7 Nm (afb. 9).

Vermijd zoveel möglichk aanspannen op een punt (bv. door een draadstift) van de eurohalsopname „V2" (afb. 10).

4.4.3 Maximumtoerental bij gebruik van een spantangadapter

Het aanbevolen maximale toerental voor het gebruik van de spantangadapter OZ8 en ER bedraagt 16000min^-1

5 Bedrijf

5.1 Ingebruikname

Deze handleiding moet ter beschikking staan van alle personen die belast+zijn met de bediening van de freesmotor en er moet in het bijzonder gewezen worden op het hoofdstuk „Veiligheidsinstructies".

Deze handleiding heeft enkel betrekking op de freesmotor en Niet op de inbouwsituatie. Gelieve ook eventuele andere handleidingen in acht te nemen.

5.1.1 Inschakelen

Schuif de vermogensschakelaar 5 (afb. 1) maar voren tot hij vastklikt. Als de freesmotor op de netspanning is aangesloten, brandt het instelwiel X (afb. 2) blauw (BU) en versnelt de freesmotor na 0,2 s met een zachte start tot het eerder ingestelde toerental. De duur van de zachte start hangt af van het ingestelde toerental en bedraagt ca. 1,2 s bij een maximaal toerental.

5.1.2 Uitschakelen

Druk op het achechterste uiteinde van de vermogensschakelaar 5 (afb.1). De schakelaar springt hoorbaar in de stand UIT. De verlichting van het instelwiel X (afb. 2) gaatuit en de motor loopt tot stilstanduit.

5.2 NC-uitvoering

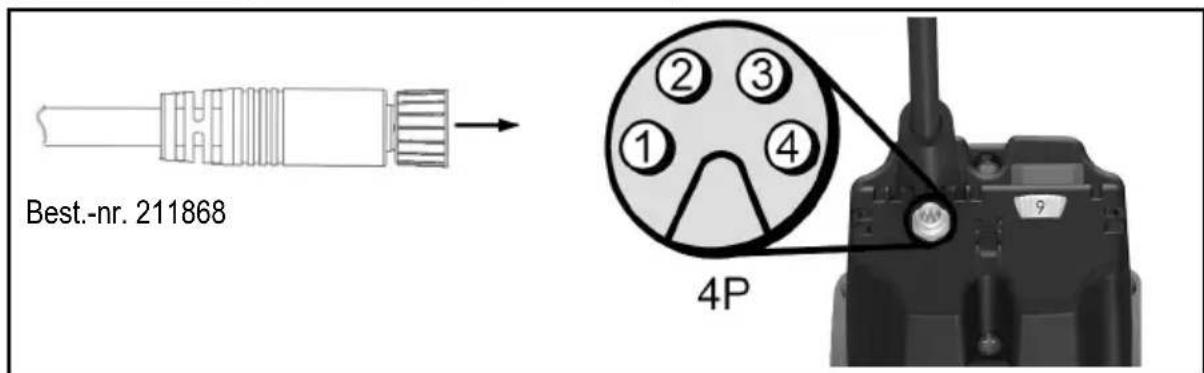

Met de uitvoering Y (afb. 2) kan u het toerental via de interface regelen en de restlooptijd bij overbelasting geautomatiseerd bewaken.

Ter bescherming van de gebruiker en de aangesloten systemen is de interface galvanisch gescheiden van de spanningsvoorziening van de aandrijfijn (veiligheidsuitschakeling). Alle signal- en bedrijsspanningen hebben betrekking op de referentiewaarde „GND".

Zodra de Voorzieningspin „U NC“ van de interface conform de specificatie van spanning worden voorzien, gaat de freesmotor over tot de "Portaalmodus".

De onderste toestandstabel 9 geeft alle möglichke constellations voor de aansturing weeer.

Tabel 9: Mogelijkke constellaties voor de aansturing

Ingang						Uitgang
HS / -	UAC / V	UNC / V	PSs	Us / V	U0 / V	Bedrijfsmodus	n / min-1
UIT	NVT	NVT	NVT	NVT	NVT	Buiten bedrivf	0
IN	0	NVT	NVT	NVT	NVT	Buiten bedrivf	0
IN 198-253		< 6	1	NVT	NVT	Handmatig bedrivf	4000
IN	198-253	< 6	6	NVT	NVT	Handmatig bedrivf	25000
IN 198-253		8 - 56	NVT	0	0 - 1	Portaalbedrivf	4000
IN	198-253	8 - 56	NVT	10	0 - 1	Portaalbedrivf	25000
IN 198-253		8 - 56	NVT	0 - 10	1,5 - 5	Overbelastingsmodus	4000 - 25000

Legende:

Eenheid	Betekenis
HS = vermogenssch	akelaar
UAC = netspanning
UNC	= spanningsvoorziening (interface)
PSS = positie instelwiel
Us = stuurspanning	toerental (interface)
Uo	= individatie restflooptijd in de overbelastingsmodus (interface)
GND = referentiepotentiaal voor spanningen van de interface
n = toerental van de	werkspindel
NVT	= Niet van toepassing c.q. Niet relevant

Als de interface nicht gebrukt worden, beschermt u hem met de meegeleverde afdekking Z (afb. 4) gegen verontreiniging.

5.2.1 Bezetting portalstekker

Alle pennen van de porthalstekker zich gegen poolverwisseling beveiligd. Bij spanningen boven 30V moet continu bedrijf met verwisselde polen vermeden worden aangezien de interface anders kan uittallen.

Pen-nr.	Parameter	Strengkleur Best.-nr. 211868
1	\( U_{NC} \)	Bruin
2	\( U_S \)	Wit
3 U	o Zwart
4	GND	Blauw

5.3 Vooropgesteld toerental

Met het instelwiel X (afb. 2) kut u het toerental traploos instellen. De concrete toerentalwaarden van(APe trappen vindt u in de tabel op pagina 5 of op de sticker op de behuizing.

Tot de motorkarakteristiek worden bereikt, regelt de ingebouwde elektronica bij tot het ingestelde toerental.

5.3.1 Toerentalstand in NC-uitvoering

In de "portaalmodus" worden de stand van het stelwiel X (afb. 2) voor het bepalen van het toerental genegeerd. Het toerental kan uitsluitend door spanning aan de pin „U s“ veranderd worden. Als u het toerental met het stelwiel X (afb. 2) wilt instellen, moet eerst de portaalmodus gedreactiveerd worden door de spanningsvoorziening aan de pin „U NC“uit te schakelen of door de stuurkabel uit te trekken.

De samenhang:tussen het toerental en de stuurspanning is weergegeven in de formules (1) en (2).

$$ \begin{array}{l} U s = \frac {n - 4 0 0 0 \min ^ {- 1}}{2 1 0 0 \frac {\min ^ {- 1}}{V}} (1) \ n = U s * 2 1 0 0 \frac {\min ^ {- 1}}{V} + 4 0 0 0 \min ^ {- 1} (2) \ \end{array} $$

5.4 Overbelastingsbescherming

Gevaar

Als u na de inwerkingtreding van de overbelastingsbeveiliging werkzaamheden aan de werkspindel wilt UITvoeren, moet de netstekker eerst verplichtuitgetrokken worden.

Ter bescherming van de freesmotor worden de bedrijfsparameters stroom, toerental en temperatuur dynamisch bewaakt en de freesmotor indien nodig uitgeschakeld. Kort vooraleer de overbelastingsbeveiliging in werkig treedt, gaat de verlichting van het stelwiel X (afb. 2) permanent rood branden (RD).

Voor de herinbedrijfstelling van de freesmotor要去 de vermogensschakelaar 5 (afb. 1)uit- en ingeschakeld worden. De freesmotor staat aan en de verlichting van het stelwiel X (afb. 2) brandt nu blauw (BU).

5.4.1 Optische individatie van de restlooptijd

Een inwerkingtreding van de overbelastingsbeveiliging tijdens het bedrijf leidt tot een breuk van het freesgereedschap, beschadiging van het werkstuk of zelfs van het portaalsystem. Dat kan u vermiiden door te letten op de optischeuitgavesignalen van het stelwiel X (afb. 2).

Zolang de freesmotor qua vermogen Niet overbelast worden, brandt het stelwiel permanent blauw (BU).

Bij overbelasting van de freesmotor worden de berekende restlooptijd weergegeven door een rood knipperende verlichting (RD). Op pagina 6 (afb. 7) ziet u het tijsverloop van de impulsesen in overbelastingsmodus. De samenhangCUSen het knipperen en de overeenkomstige restlooptijd vindt u in de onderstaande tabel 10 op pagina 70.

Als de restlooptijd voor uw toepassing Niet voldoende is, verkleint u de belasting c.q. de aanvoer om opnieuw maar het continue bedrijf te+kunnen overschakelen.

5.4.2 Indicatie van de restlooptijd in de NC-uitvoering

Als de freesmotor in portaalmodus staat, kan de restlooptijd voor de optische individatie ook via de interface opgevraagd worden.

De onderstaande tabel toont de samenhang tussen de restlooptijd en de bijbehorende uitgangsgrootheden.

Tabel 10: Samenhang:tussen restlooptijd en de bijbehorende uitgangsgrootheden

Bedrijfsmodus	Restlooptijd / s	Indicatie restlooptijd U0 / V	Instelwiel - verlichting
Continu bedrivf	Onbeperkt	0	Blauw (BU), permanent
Overbelastingsmodus(Motor draait)	< 160	1,5	1 x rood impulses (RD)
	< 80 2,5
	< 40	3	2 x rood impulses (RD)
	< 20	4
	< 10	4,5	3 x rood impulses (RD)
	< 5	5	Rood (RD), permanent
Uitschakeling	0	5

6 Onderhoud en reparatie

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

Vervang de koolborstels na ten staat 125 - 150 bedrijfsuren. De reserveonderdelen vindt u in hoofdstuk 9.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gezven.

Laat uw apparaat enkel repareren door gekwalificeerd vakpersoneel en met originele wisselstukken. Op die manier worden de veiligheid van het apparaat gegardeerd.

6.1 Opslag

Wordt de freesmotor langere vrij nicht gezrukt, moet hij zorgvuldig worden gereinigd. Besproei blankmetalen delen met een roestwerend middel. Sluit de portaalstekker met de meegeleverde afdekking Z (afb. 4).

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder worden de meest voorkomende storingen en hun oorzaken vermeld. Bij verdere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
De freesmotor kan nicht ingeschakeld worden Het instelwiel brandt Niet	Er is geen netspanning voorhanden	Spanningsvoeding controleren
	De netzekering is defect	Netzekering verrangen
De freesmotor kan nicht ingeschakeld worden Het instelwiel brandt blauw (BU)	De koolborstels zichs versleten	Freesmotor waar de MAFELL-klantenservice brengen
De freesmotor blijftijdens het bedrijf stilstaan Het instelwiel brandt Niet	Stroomuitval	Netzijdige voorzekeringen controleren
De freesmotor blijftijdens het bedrijf stilstaan Het instelwiel brandt rood (RD)	De overbelastingsbeveiliging is in werkig getreden	Vermogensschakelaar uitschakelen Voor de ingebruikneming de werkspindel vrij makeNemogensschakelaar inschakelen en het bedrijfverderzetten met verminderdeblasting/aanvoer
Het toenental kan Niet met het instelwiel versteld worden	De freesmotor staat in de portaalmodus	Spanningsvoorziening van de interface uitzettenExterne aansluiting van de interface uittrekken
Het toenental kan Niet via de interface geregeld worden	Spanningsvoorziening van de interface ontbreek/is ontoreiekend	Spanningsvoorziening van de interface conform de specificatie inschakelen
	De verbinding met deportaalstekker is onvoldoende	Verbinding controleren
	De stuurkabel is defect	Stuurkabel verrangen
	De bezetting van de interface is foufiet met het portaalsystemeverbonden	De stuurkabel conform hoofdstuk „Bezetting portalstekker“aansluten

8 Extra toebehoren

• Spantang OZ8 diameter 2 mm Best.-nr. 093819
• Spantang OZ8 diameter 3 mm Best.-nr. 093812
• Spantang OZ8 diameter 4 mm Best.-nr. 093813
• Spantang OZ8 diameter 5 mm Best.-nr. 093820
• Spantang OZ8 diameter 6 mm Best.-nr. 093814
• Spantang OZ8 diameter 8 mm Best.-nr. 093815
• Spantang OZ8 diameter 10 mm Best.-nr. 093822
• Spantang OZ8 diameter 1/8^u (3,175 mm) Best.-nr. 093810
• Spantang OZ8 diameter 1/4^ (6,35 mm) Best.-nr. 093811
• Spantang OZ8 diameter 3 mm + wartelmoer Best.-nr. 093816
• Spantang OZ8 diameter 1/8^ (3,175 mm) + wartelmoer Best.-nr. 093817
• Spantang ER 16 diameter 3 mm Best.-nr. 093753
• Spantang ER 16 diameter 4 mm Best.-nr. 093754
• Spantang ER 16 diameter 6 mm Best.-nr. 093755
• Spantang ER 16 diameter 8 mm Best.-nr. 093756
• Spantang ER 16 diameter 3,175 mm (1/8") Best.-nr. 093757
• Spantang ER 16 diameter 10 mm Best.-nr. 093759
• Spantang ER 16 diameter 6,35 mm (1/4") Best.-nr. 093760
• Wartelmoer OZ8 Best.-nr. 093818
• Wartelmoer ER 16 M Best.-nr.093758
• Reductiebus diameter 3 mm Best.-nr. 207944
• Reductiehuls diameter 1/8^u (3,175 mm) Best.-nr. 207945
• Reductiehuls diameter 1/4 (6,35 mm) Best.-nr. 207947
• Reductiebus diameter 4 mm Best.-nr. 207949
• Reductiebus diameter 6 mm Best.-nr. 207946
• Spantangadapter OZ8 incl. wartelmoer OZ8 Best.-nr. 208962
• Spantangadapter ER 16 incl. wartelmoer ER 16 Best.-nr.208109
• Stuurkabel NC, 5 m zwart Best.-nr. 211868

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op unsere homepage: www.mafell.com

Índice de Contents
