NAVODILA ZA UPORABO LS 103 Ec Mafell

Verižni prebijalnik Prevod izvirnih navodil za uporabo

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost. Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo. Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

2.1 Podatki o proizvajalcu

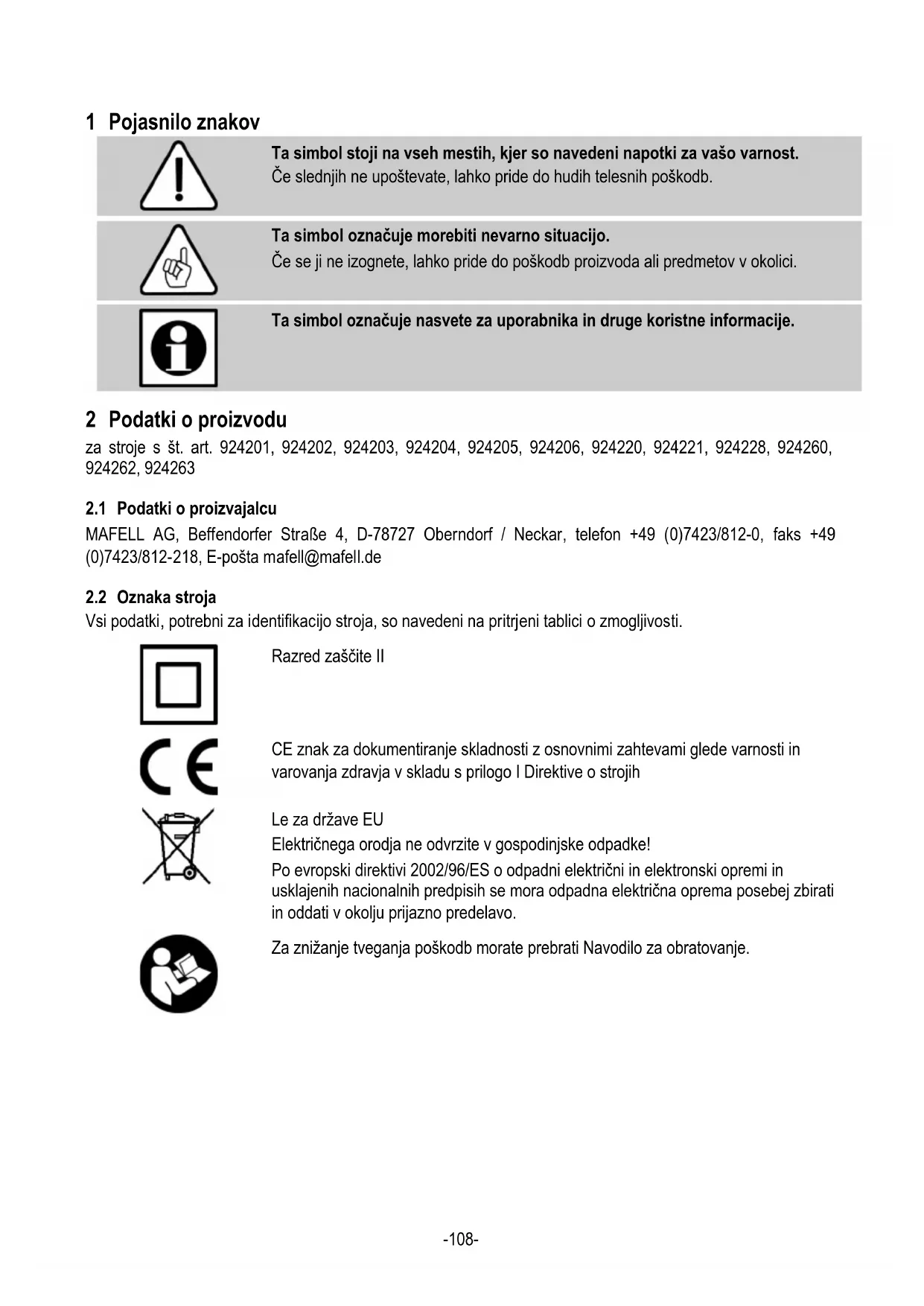

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Le za države EU Električnega orodja ne odvrzite v gospodinjske odpadke! Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

2.3 Tehnični podatki

50 Hz 60 Hz Odvzemna moč pri neprekinjenem obratovanju

100 mm Globina prebijanja z ogrodjem vodila FG 150, naroč. št. 200

8,7 kg Teža ogrodja vodila FG 150, naroč. št. 200 980

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in jih je mogoče uporabiti za primerjavo električnega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje. Zato vedno nosite zaščito za sluh, tudi če električno orodje deluje brez obremenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841 ugotovljene vrednosti emisije hrupa znašajo: Nivo zvočnega tlaka L

Tipični tresljaj roke znaša 5,1 m/s

Fluksni verižni prebijalnik LS 103 Ec kompleten,vsebuje: 1 vodilo, kpl. 1 rezkalno verigo 1 verižnik 1 prečni omejevalnik 2 upravljalni orodji 1 Navodilo za obratovanje 1 zvezek „Varnostni napotki“

2.6 Namenska uporaba

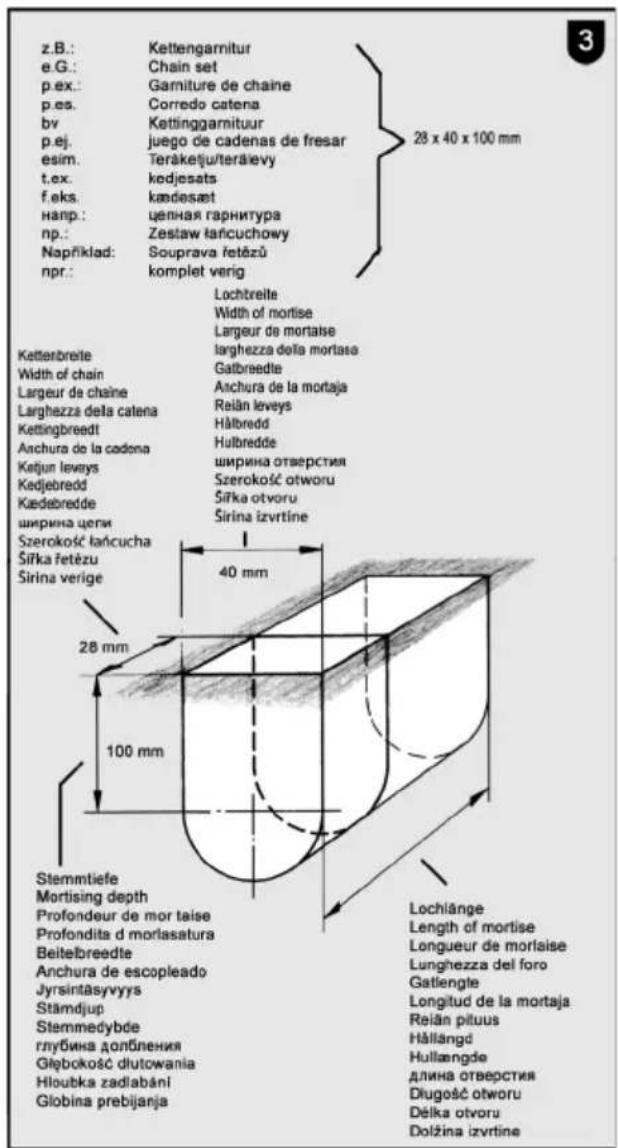

Fluksni verižni prebijalnik je namenjen izključno za prebijanje masivnega lesa z uporabo rezkalnih verig. Dimenzije uporabljenih rezkalnih verižnih garnitur (vodilo, rezkalna veriga in verižnik) morajo ustrezati dienzijam, ki so navedene v tem Navodilu za obratovanje.-110- Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za škodo, ki je posledica drugačne uporabe, proizvajalec ne prevzema odgovornosti. Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

2.7 Preostalo tveganje

Nevarnost Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic. - Dotik rezkalne verige v odprtem območju. - Dotik dela rezkalne verige, ki štrli pod obdelovancem, med prebijanjem. - Dotik rezkalne verige s strani. - Prelom rezkalne verige. - Stroj lahko vrže nazaj proti uporabniku, če prečni omejevalnik ni pritrjen med prostoročnim rezkanjem. - Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen. - Ogrožanje sluha pri daljšem delu brez zaščite za sluh. - Emisija zdravju nevarnega lesnega prahu pri daljšem obratovanju brez sesanja. 3 Varnostni napotki Nevarnost Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe! Preberite tudi varnostne napotke v priloženi knjižici 070500 »Varnostni napotki« (v skladu s standardom 62841-1). Splošni napotki: - Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe. - Nikoli ne delajte brez zaščitne opreme, ki je predpisana za določen delovni postopek, in na stroju nikoli ne spreminjajte ničesar, kar lahko vpliva na varnost. - Pri uporabi stroja na prostem priporočamo uporabo zaščitnega stikala za okvarni tok. - Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL. - Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju stroja ne smete ovijati kabla okoli stroja. Napotki za uporabo osebne varovalne opreme: - Pri delu vedno nosite zaščito za sluh. - Pri delu vedno nosite zaščitno masko. - Pri delu vedno nosite zaščitna očala Napotki za obratovanje: - Poskrbite za prosto in pred zdrsom varno stojišče stroja z zadostno osvetlitvijo. - Pred zamenjavo orodja, nastavitvenimi deli in pred odpravo motenj (sem spada tudi odstranitev zataknjenih ostružkov) izvlecite omrežni vtič. - Ne obdelujte nobenih obdelovancev, ki so premajhni ali preveliki za zmogljivost stroja. - Rezkalno verigo in vodilo strokovno vpnite in ju vzdržujte v brezhibnem stanju. Poškodovane rezkalne verige pred ponovno uporabo strokovno popravite in uporabljajte le ostre rezkalne verige! - Pozor: pri stroju brez ogrodja vodila FG 150 uporabljajte le rezkalne verižne garniture z oznako 100! - Zaščito verige odstranite le za zamenjavo orodja in jo nato takoj ponovno privijte. Nikoli ne delajte brez zaščite verige! - Verižnega prebijalnika nikoli ne transportirajte, ko rezkalna veriga še teče in preprečite stik tekoče rezkalne verige s tlemi! - Stikalo ne sme biti zataknjeno. - Pred vklopom preverite, ali je rezkalna veriga pravilno vpeta. - Kadarkoli je možno, obdelovanec zavarujte pred zasukom ali zdrsom stran, pred prekucem in privzdigom, npr. s primežem.-111- - S prebijanjem obdelovanca začnite šele, ko rezkalna veriga doseže svoje polno število vrtljajev. - Preverite, da se na obdelovancu ne nahajajo tujki. Ne prebijajte kovinskih delov, npr. žebljev. - Stroj že pred vklopom dobro držite, rezkalna veriga mora biti pri tem prosta. Tekočo rezkalno verigo pripravite za prebijanje. Pri tem pazite na stabilen položaj. - Med prebijanjem priključni kabel vedno speljite v smeri nazaj, stran od stroja. - Pomik med prebijanjem prilagodite debelini materiala. Prehitro izdolbenje povzroči preobremenitev motorja, nečiste preboje in hitro otopitev rezkalne verige. - Stroj odstranite z obdelovanca šele, ko se je veriga žage popolnoma ustavila. - Ko stroj teče, nikoli ne posegajte v izmet ostružkov ali v nezavarovano območje rezkalne verige. - Pri prostoročnem rezkanju se pred vklopom stroja prepričajte, da je prečni omejevalnik pritrjen in v stiku z obdelovancem. Brez prečnega omejevalnika rezkanje ni dovoljeno! - Stroj uporabljajte samo na prostem oziroma v dobro prezračenih prostorih. - Med delovanjem stroja nosite zaščitno masko za prah Napotki za servisiranje in vzdrževanje: - Pomemben varnostni faktor predstavlja redno čiščenje stroja, predvsem priprav za nastavitev in vodil. - Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca. - Pri vseh vzdrževalnih delih in popravilih nosite zaščitne rokavice. 4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič.

• Montaža rezkalne verige in verižnika se izvede, kot je opisano v poglavju 4.3 in 4.4.

Nevarnost! Pri vseh servisnih delih izvlecite omrežni vtič. Pazite na to, da je rezkalna veriga, ki jo boste vpeli, dobro nabrušena, saj je to osnovni pogoj za brezhibno prebijanje. Za zamenjavo rezkalne verige postopajte na sledeč način:

• Skupaj odstranite verižnik, rezkalno verigo in vodilno tirnico.

• Za montažo postopajte v obrnjenem vrstnem redu.

• Novo rezkalno verigo montirajte skupaj z verižnikom in vodilno tirnico in pri tem pazite na to, da rezalni zobci tečejo v delovni smeri (glejte puščico na zaščiti verige 11 (sl. 2)).

• Pritrdite vgrezni vijak na gredi gonila.

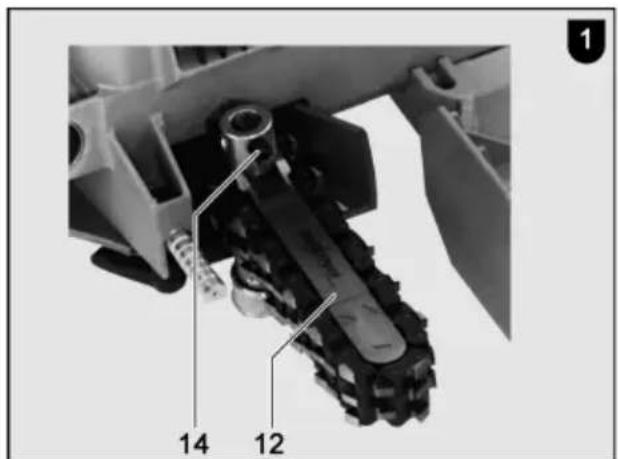

• Rahlo pritegnite cilindrski vijak 16 in rezkalno verigo vpnite z navojnim zatikom 14 (sl. 1). Pravilna napetost verige je dosežena, če jo lahko na sredi vodila privzdignete za pribl. 6 mm.

4.4 Zamenjava verižnika

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič.

• Za montažo postopajte v obrnjenem vrstnem redu. Nov verižnik nataknite na gonilno gred tako, da utor verižnika nasede na cilindrski zatič, ki je vtaknjen prečno skozi gred. 5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na stroju, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

• Izklop: Za Izklop spustite pretični vzvod 3. Blokada vklopa se avtomatsko ponovno aktivira in stroj zavaruje pred nehotenim vklopom.

Postopki vklopa povzročijo kratkotrajne upade napetosti. Če so omrežni pogoji neugodni, lahko to vpliva na druge naprave. Pri omrežnih impedancah pod 0,27 Ohm ni pričakovati motenj.

5.3 Nastavitev prečnega omejevalnika

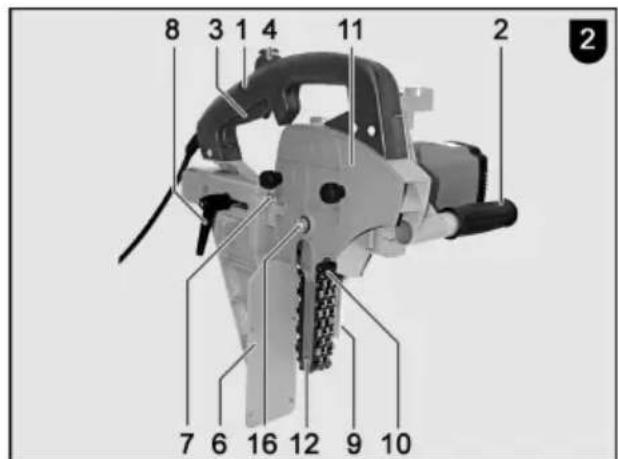

Razmik čepaste luknje od vezne strani se lahko s prečnim omejevalnikom 6 (sl. 2) zvezno nastavi od 8 do 150 mm.

• Popustite zatično ročico 8 in razmik nastavite na lestvici 7. Upoštevajte rob v odvisnosti od širine luknje 30, 35 ali 40 mm!

• Nato ponovno pritegnite zatično ročico 8. Zatična ročica se lahko prestavi in s potegom navzgor nastavi v vsak želen vpenjalni položaj.

5.4 Nastavitev globine utora

Globina luknje se lahko zvezno nastavi.

• Popustite zatično ročico 10 (sl. 2) in globinski omejevalnik 9 nastavite s pomočjo merilne palice na globino.

• Pritegnite zatično ročico 10 (nastavljiva kot 8) - ne postavite v smer prebijanja! Globina prebijanja je odvisna od uporabljene rezkalne verižne garniture.

Za prebijanje stroj trdno držite za oba ročaja 1 in 2 (sl.

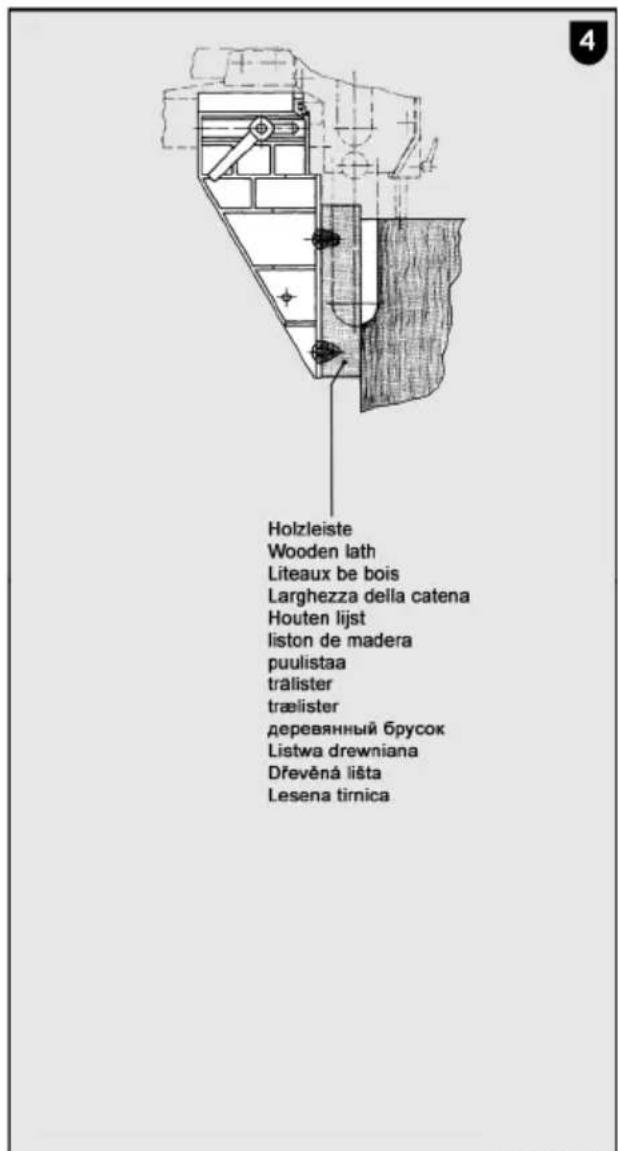

V ta namen lahko na izvrtine Ø 4,5 mm na prečnem omejevalniku 6 (sl. 2) privijete dve leseni letvi (glejte sl. 4).-113- 6 Servisiranje in vzdrževanje

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič. MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja. Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu. Za vsa mazalna mesta uporabite le naše specialno mazivo, naroč. št. 049040 (1 kg doza).

Če stroja ne boste uporabljali dlje časa, ga skrbno očistite. Napršite gole kovinske dele s sredstvom proti rji. 7 Odprava motenj

Ogrodje vodila FG 150 naroč. št. 200980 - Zarezna priprava SG 230 naroč. št. 200990 - Zarezna priprava SG 400 naroč. št. 201000

Zarezna priprava SG 500 naroč. št. 201005
