РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LS 103 Ec Mafell

Перевод оригинальной инструкции по эксплуатации

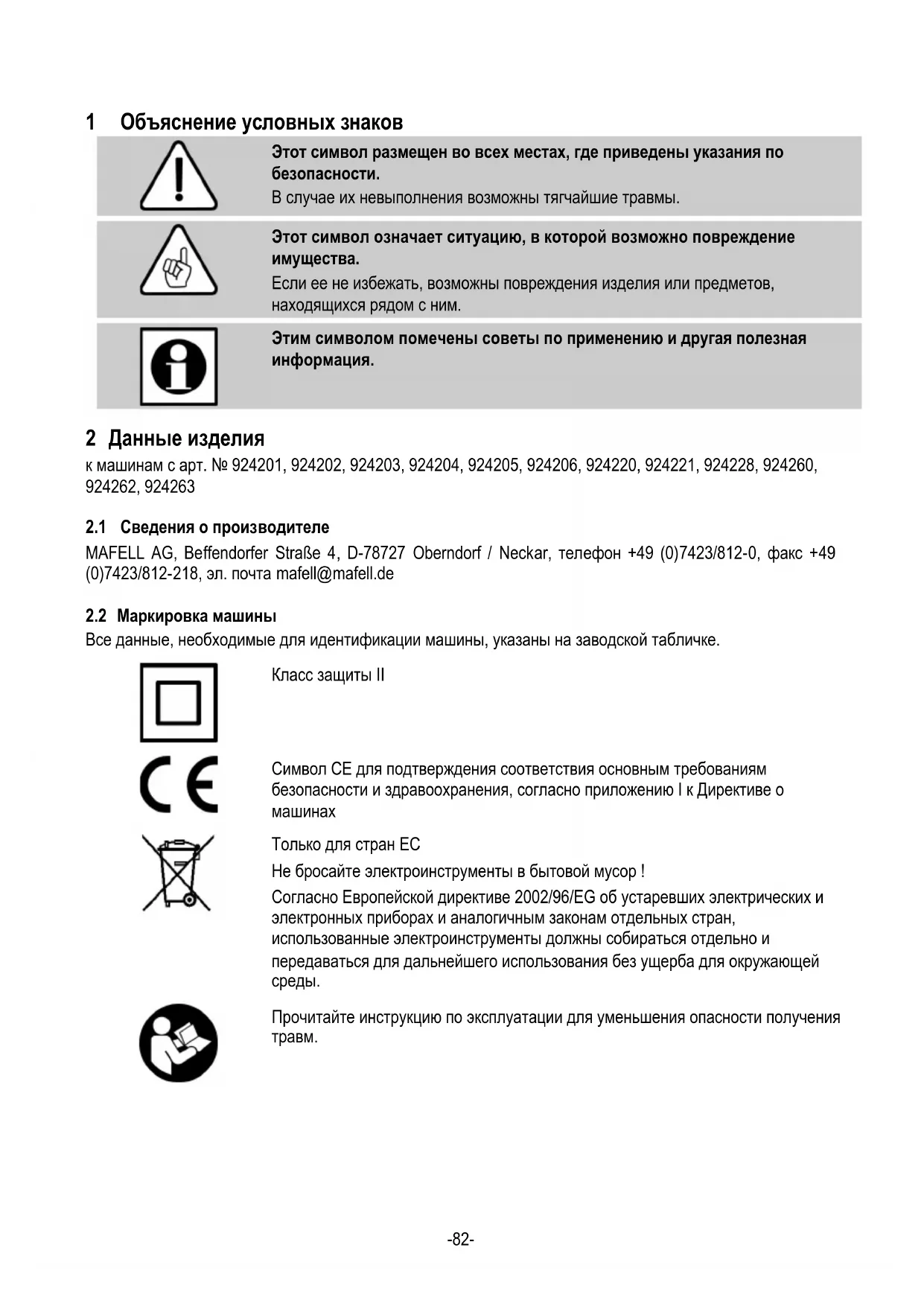

Этот символ размещен во всех местах, где приведены указания по безопасности. В случае их невыполнения возможны тягчайшие травмы.

Этот символ означает ситуацию, в которой возможно повреждение

Если ее не избежать, возможны повреждения изделия или предметов, находящихся рядом с ним.

Этим символом помечены советы по применению и другая полезная информация. 2 Данные изделия к машинам с арт. № 924201, 924202, 924203, 924204, 924205, 924206, 924220, 924221, 924228, 924260, 924262, 924263

2.1 Сведения о производителе

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, телефон [phone], факс [phone], эл. почта [e-mail]

2.2 Маркировка машины

Все данные, необходимые для идентификации машины, указаны на заводской табличке.

Символ CE для подтверждения соответствия основным требованиям безопасности и здравоохранения, согласно приложению I к Директиве о

Только для стран ЕС Не бросайте электроинструменты в бытовой мусор ! Согласно Европейской директиве 2002/96/EG об устаревших электрических и электронных приборах и аналогичным законам отдельных стран, использованные электроинструменты должны собираться отдельно и передаваться для дальнейшего использования без ущерба для окружающей

Прочитайте инструкцию по эксплуатации для уменьшения опасности получения травм.-83-

2.3 Технические характеристики

50 Гц 60 Гц Потребляемая мощность при продолжительном режиме

Потребление электроэнергии продолжительный режим

100 мм Глубина долбления с направляющей рамой FG 150, № для заказа 200 980

150 мм Вес без сетевого кабеля LS 103 Ec

8,7 кг Вес направляющей рамы FG 150, № для заказа 200 980

Указанные уровни шума были измерены в соответствии со стандартом EN 62841-1 и могут использоваться для сравнения электроинструмента с другим инструментом и для предварительной оценки нагрузки.

При использовании электроинструмента уровни шума могут отличаться от указанных значений. Это зависит от способа использования инструмента, в частности, от типа обрабатываемой детали. Поэтому всегда используйте средства защиты органов слуха, даже когда электроинструмент работает без нагрузки!

2.4.1 Данные по излучению шума

Значения создания шума, измеренные, согласно EN 62841, составляют: уровень звукового давления L

= 1,5 дБ (A) уровень звуковой мощности

2.4.2 Данные по вибрации

Стандартное колебание рук и кистей рук составляет 5,1 м/с

2.5 Комплект поставки

Цепнодолбежный станок на 220 Вольт LS 103 Ec в комплекте с: 1 направляющая, в сборе 1 фрезерная цепь 1 звездочка 1 поперечный упор 2 инструмента для обслуживания 1 инструкция по эксплуатации 1 экземпляр „Указаний по технике безопасности“-84-

2.6 Использование по назначению

Цепнодолбежный станок на 220 В предназначен исключительно для долбления массивной древесины с использованием фрезерных цепей. Размер используемой фрезерной цепной гарнитуры (направляющая, фрезерная цепь и звездочка) должен соответствовать приведенным в данной инструкции по эксплуатации. Другое, отличное от приведенного выше, использование недопустимо. Производитель не несет ответственности за ущерб, возникший в результате подобного использования. Для того чтобы правильно эксплуатировать машину, соблюдайте предписанные фирмой Mafell условия эксплуатации, технического обслуживания

2.7 Остаточные риски

В случае использования по назначению и несмотря на соблюдение правил техники безопасности все же остаются остаточные риски, вызываемые назначением, которые могут привести к последствиям для

- касание фрезерной цепи в отрытом месте. - касание выступающей под заготовкой части фрезерной цепи во время долбления. - касание фрезерной цепи сбоку. - разрыв фрезерной цепи. - Поверните машину назад против пользователя, если поперечный упор не закреплен при ручном фрезеровании. - Касание токопроводящих деталей при открытом корпусе и не извлеченной вилке питания. - Ухудшение слуха при длительной работе без средств защиты органов слуха. - Выделение опасной для здоровья древесной пыли при длительной эксплуатации без отсоса. 3 Указания по технике безопасности

Всегда соблюдайте приведенные далее указания по безопасности и правила техники безопасности, действующие в стране, где применяется пила! Также прочитайте указания по технике безопасности в прилагаемой брошюре 070500 «Указания по технике безопасности» (в соответствии с требованиями стандарта 62841- 1). Общие указания: - Запрещается обращаться с этой машиной детям и подросткам. Исключение составляют подростки, работающие под наблюдением специалиста с целью обучения. - Ни в коем случае не работайте без защитных приспособлений, использование которых предписано для определенных рабочих операций, и не изменяйте в машине ничего, что могло бы отрицательно сказаться на ее безопасности. - При использовании машины вне помещения рекомендуется использование выключателя тока утечки. - Поврежденные кабели или вилки следует немедленно заменить. Замена должна производиться только специалистами Mafell или авторизованным сервисным центром Mafell во избежание рисков угрозы для безопасности. - Избегайте резких перегибов кабеля. Особенно при транспортировке и хранении машины не наматывайте кабель вокруг машины. Указания по применению средств личной

- Во время работы всегда использовать защиту органов слуха. - Во время работы всегда использовать противопылевой респиратор. - При работе носите защитные очки.-85- Указания по эксплуатации: - Обеспечьте наличие свободного пространства для работы стоя с нескользящим полом и достаточным освещением. - Перед сменой инструмента, наладочными работами и перед устранением неисправностей (к ним относится удаление застрявших щепок) отсоединяйте вилку соединительного шнура от

- Не обрабатывайте заготовок, слишком малых или слишком больших для мощности машины. - Натяните фрезерную цепь и направляющую надлежащим образом и поддерживайте их в надлежащем состоянии. Квалифицированно отремонтируйте неисправные фрезерные цепи перед повторным использованием и используйте только острые фрезерные цепи! - Внимание: Используйте для машины без направляющей рамы FG 150 только фрезерную цепную гарнитуру на 100 мм! - Снимайте кожух цепи только для смены инструмента и сразу же привинчивайте его обратно. Никогда не работайте без кожуха цепи! - Никогда не транспортируйте цепнодолбежный станок с работающей фрезерной цепью и избегайте прикосновения работающей фрезерной цепи к грунту! - Выключатель не разрешается зажимать. - Перед включением проверьте, правильно ли натянута фрезерная цепь. - По возможности обеспечьте, чтобы заготовка не опрокидывалась, не проскальзывала, не переворачивалась и не подскакивала, например, с помощью струбцин. - Начинайте долбление заготовки только тогда, когда фрезерная цепь достигла своей полной частоты вращения. - Проверяйте заготовку на наличие инородных тел. Не долбите металлические детали, например, гвозди. - Уже перед включением держите машину наготове прочно двумя руками, при этом фрезерная цепь должна быть свободной. Приступать к долблению при движущейся фрезерной цепи. Следите при этом за безопасным положением. - При долблении отводите присоединительный кабель всегда назад от машины. - Регулируйте при долблении подачу в соответствии с толщиной материала. Слишком быстрое выдалбливание ведет к перегрузке двигателя, к неровным выдалбливаемым отверстиям и быстрому затуплению фрезерной

- Убирайте станок с заготовки только тогда, когда остановилась фрезерная цепь. - Никогда не берите работающую машину за выброс опилок и в зоне незащищенного участка фрезерной цепи. - При ручном фрезеровании перед включением машины убедитесь, что поперечный упор закреплен и прилегает к заготовке. Без поперечного упора нельзя фрезеровать! - Используйте машину только на открытом воздухе или в хорошо проветриваемых помещениях. - Носите пылезащитную маску во время работы

Указания по техническому обслуживанию и текущему ремонту: - Регулярная очистка машины (и прежде всего регуляторов и направляющих) является важным показателем надежности. - Разрешается использование только оригинальных запасных частей и принадлежностей фирмы MAFELL. В противном случае оснований для претензий и ответственности изготовителя не существует. - Носите защитные перчатки при всех работах по техническому обслуживанию и текущему

4 Оснащение / настройка

4.1 Подключение к сети

Перед вводом в эксплуатацию обратите внимание, чтобы напряжение сети соответствовало с рабочим напряжением, указанным на заводской

4.2 Монтаж фрезерной цепной гарнитуры

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного шнура.-86-

• Слегка привинтите направляющую винтом с цилиндрической головкой. Следите при этом за тем, чтобы направляющая ровно ложилась в паз на корпусе редуктора и выкрутите при необходимости установочный винт 14 (рис. 1).

• Монтаж фрезерной цепи и звездочки осуществляется в соответствии с пунктами 4.3 и

4.3 Замена фрезерной цепи

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного

Следите за тем, чтобы натягиваемая фрезерная цепь была хорошо заточена, поскольку это является основным условием безупречного

Для замены фрезерной цепи действуйте следующим образом:

• Сначала ослабьте фрезерную цепь посредством установочного винта 14 (рис. 1).

• Снимите кожух цепь 11 (рис. 2), одновременно ослабив два винта с накатанной головкой.

• Открутите винты с цилиндрической головкой 16.

• Ослабьте и извлеките винт с потайной головкой в валу зубчатой передачи.

• Снимите звездочку, фрезерную цепь и направляющую.

• Выполните монтаж в обратной последовательности.

• Установите новую фрезерную цепь обратно вместе со звездочкой и направляющей, убедившись, что резцы работают в рабочем направлении (см. стрелку на кожухе цепи 11 (рис. 2)).

• Затяните винт с потайной головкой в валу зубчатой передачи.

• Слегка подтяните винт с цилиндрической головкой 16 и натяните фрезерную цепь установочным винтом 14 (рис. 1). Правильное натяжение цепи достигнуто тогда, когда фрезерную цепь можно приподнять в середине направляющей прим. на 6 мм.

• Снова затяните винт с цилиндрической головкой 16 (рис. 2) после завершения работ по наладке.

• Снова установите кожух цепи 11!

4.4 Замена звездочки

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного

• В случае замены звездочки ослабить винт с потайной головкой в валу редуктора с помощью закрепленной на станке шестигранной отвертки путем легкого удара по ключу.

• Выполните монтаж в обратной последовательности. Установите новую звездочку на вал редуктора так, чтобы паз звездочки захватывал цилиндрический штифт, установленный поперечно через вал редуктора. 5 Эксплуатация

5.1 Ввод в эксплуатацию

Данную инструкцию по эксплуатации следует довести до сведения всех лиц, которым поручено управление машиной, причем особое внимание следует обратить на раздел „Правила безопасности“.

5.2 Включение и выключение

Следите за тем, чтобы фрезерная цепь свободно

Отведите соединительный провод назад. Удерживайте машину обеими

Включайте машину только, когда фрезерная цепь не соприкасается с заготовкой.-87-

• Включение: разблокируйте сначала блокировку против включения вперед нажатием на рычаг блокировки 4 (рис. 2). Затем нажмите рычаг включения 3. Так как это переключатель без стопора, то машина работает, пока нажат этот переключатель.

• Выключение: Для выключения отпустите рычаг включения 3. При этом автоматически приводится в действие блокировка против включения и предохраняет машину от ошибочного включения

Процессы включения создают кратковременные падения напряжения. В случае неблагоприятных условий сети возможны проявления воздействий на другие приборы. При полных сопротивлениях сети менее 0,27 Ом помехи не

5.3 Регулировка поперечного упора

Расстояние от проушины к кромке плавно регулируется поперечным упором 6 (рис. 2) от 8 до 150 мм.

• Отвинтите зажимной рычаг 8 и настройте расстояние на шкале 7. Обращайте внимание на указатель в зависимости от ширины отверстия 30, 35 или 40 мм!

• Снова затяните зажимной рычаг 8 после этого. Зажимной рычаг может переставляться путем подъема в любое удобное для зажима

5.4 Регулировка глубины долбления

Глубина паза под шип регулируется плавно.

• Отвинтите зажимной рычаг 10 (рис. 2) и установите упор ограничения глубины 9 с миллиметровой шкалой на требуемую глубину.

• Затяните зажимной рычаг 10 (переставляется как 8) - не устанавливать в направлении долбления! Глубина долбления зависит от используемой фрезерной цепной гарнитуры.

Удерживайте для долбления машину за обе ручки 1 и 2 (рис. 2) и ведите ее - поперечный упор 6 должен прилегать к дереву. Долбите сначала начало и конец проушины, а затем остальное. Долбите с равномерным давлением и подачей. По прошествии двух часов работы необходимо очистить фрезерную цепь и смазать в жидкой масляной ванне.

5.6 Долбление выемок

Для этого можно привинтить на отверстиях Ø 4,5 мм на поперечный упор 6 (рис. 2) две деревянные планки (см. рис. 4). 6 Техническое обслуживание и текущий ремонт

При проведении любых работ по техническому обслуживанию вынимать вилку соединительного

Конструкция машин MAFELL требует минимального технического обслуживания. Используемые шарикоподшипники смазаны на весь срок эксплуатации. После длительной эксплуатации мы рекомендуем передать машину на технический осмотр авторизованной фирмой MAFELL мастерской по обслуживанию клиентов. Для смазки всех точек смазки используйте только нашу специальную консистентную смазку, № для заказа 049040 (1 кг банка).

Используемая на станке фрезерная цепь по прошествии двух часов работы должна быть очищена и смазана в жидкой масляной ванне. Разберите для этого фрезерную цепь (см. главу 4.3). Замените тупые фрезерные цепи или поручите сервисной службе MAFELL или соответствующему сервисному предприятию заточить их.

Тщательно очистите машину, если не собираетесь использовать ее в течение длительного времени. Распылите антикоррозийное средство на незащищенные металлические детали.-88- 7 Устранение неполадок

Определение причин существующих неполадок и их устранение всегда требуют повышенного внимания и осторожности. Предварительно выньте из розетки вилку кабеля питания! Ниже перечислены наиболее частые неполадки и их причины. При возникновении других неполадок обращайтесь к своему поставщику или непосредственно в сервисную службу компании MAFELL.

Машина не может включиться. В сети отсутствует напряжение. Проверьте подачу напряжения. Изношены угольные щетки Доставьте машину в мастерскую сервисной службы MAFELL Выброс опилок забит Слишком влажная древесина. Почистить место выброса

Машина останавливается во время резания Отключение сетевого питания Проверьте предохранитель сети на входе. Перегрузка машины. Уменьшите скорость подачи Изношены угольные щетки Доставьте машину в мастерскую сервисной службы MAFELL-89- 8 Специальные принадлежности
