LS 103 Ec - Fresatrice Mafell - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mortasatrice a catena (fresatrice a catena)
Marca	Mafell
Modello	LS 103 Ec
Tensione di servizio	230 V CA / 120 V CA
Frequenza di rete	50 Hz / 60 Hz
Potenza assorbita continua	2500 W
Consumo elettrico continuo	13 A (230 V) / 20 A (120 V)
Velocità a vuoto	4050 min⁻¹ (230 V) / 4400 min⁻¹ (120 V)
Profondità di mortasatura	100 mm (senza supporto FG 150); 150 mm (con supporto FG 150)
Peso (macchina sola)	8,7 kg
Peso supporto di guida FG 150	4,6 kg
Livello di pressione acustica	100 dB(A)
Livello di potenza acustica	108 dB(A)
Vibrazione mano-braccio	5,1 m/s²
Classe di protezione	II
Attrezzatura standard	Guida lineare, catena di mortasatura, pignone catena, battuta trasversale, utensili di mortasatura, manuale d'uso
Utilizzo conforme	Mortasatura di legno massello con catene di mortasatura
Istruzioni di sicurezza	Indossare protezioni acustiche, maschera e occhiali; scollegare prima della manutenzione; non lavorare senza protezione della catena
Manutenzione della catena	Pulire e lubrificare ogni 2 ore di lavoro in un bagno di olio fluido
Lubrificazione	Utilizzare il grasso speciale MAFELL rif. 049040
Stoccaggio	Pulire accuratamente e vaporizzare le parti metalliche con un anticorrosivo
Accessori disponibili	Supporto di guida FG 150, dispositivi di intaglio SG 230/400/500, guide e catene di ricambio

Domande frequenti - LS 103 Ec Mafell

Come cambiare la catena di mortasatura?

Scollegare la spina di rete. Allentare la catena con il perno filettato (14), rimuovere la guida della catena (11), svitare la vite a testa cilindrica (16) e la vite a testa svasata nell'albero di trasmissione, quindi rimuovere l'insieme pignone, catena e regolo di guida. Montare la nuova catena rispettando il senso dei denti e tenderla fino a poterla sollevare di circa 6 mm al centro della guida lineare.

Qual è la profondità massima di mortasatura?

La profondità di mortasatura standard è di 100 mm. Con il supporto di guida FG 150 (rif. 200980), può raggiungere 150 mm.

Come regolare la battuta trasversale?

Allentare la leva di blocco (8) e regolare la distanza sulla scala graduata (7) tra 8 e 150 mm. Rispettare il bordo di lettura in base alla larghezza dei fori (30, 35 o 40 mm). Quindi serrare la leva.

Come regolare la profondità di mortasatura?

Allentare la leva di serraggio (10) e regolare la battuta di profondità (9) al valore desiderato usando un metro. Quindi serrare la leva. Attenzione: non regolarla nel senso della mortasatura. La profondità dipende dalla guarnizione della catena utilizzata.

Quali accessori sono disponibili per la LS 103 Ec?

Gli accessori includono il supporto di guida FG 150 (rif. 200980), i dispositivi di intaglio SG 230, SG 400, SG 500, guide di diverse dimensioni (28x40x100, ecc.), catene di mortasatura (28x35/40/50x100, ecc.) e pignoni di ricambio.

Come mantenere la catena di mortasatura?

Ogni 2 ore di funzionamento, pulire la catena e lubrificarla in un bagno di olio fluido. A tal fine, smontare la catena (vedi capitolo 4.3). Una catena smussata deve essere sostituita o affilata da un servizio MAFELL autorizzato.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre protezioni acustiche, una maschera antipolvere e occhiali di protezione. Scollegare la spina prima di qualsiasi cambio utensile o manutenzione. Non lavorare mai senza il protettore della catena. Assicurarsi che la battuta trasversale sia fissata e a contatto con il pezzo.

Cosa fare se la macchina si ferma durante il taglio?

Controllare i fusibili di rete per un'interruzione di corrente. Se la macchina è sovraccarica, ridurre la velocità di avanzamento. Spazzole di carbone usate richiedono l'intervento di un servizio post-vendita MAFELL.

Come conservare la macchina in caso di inutilizzo prolungato?

Pulire accuratamente la macchina e vaporizzare le parti metalliche nude con un agente anticorrosivo. Riporla in un luogo asciutto e al riparo dalla polvere.

Quali sono i rischi residui durante l'utilizzo?

Rischi di contatto con la catena di mortasatura (parte aperta, lato, sotto la catena), di rimbalzo della macchina se la battuta non è fissata, di rottura della catena, di lesioni uditive in assenza di protezione e di inalazione di segatura di legno senza aspirazione.

MANUALE UTENTE LS 103 Ec Mafell

Leggere tte avventen di sicurezza e le istruzioni. La mancanza del rispetto delle avventen de sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/ogravi lesioni. Conservare tutte le avventen de sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I-Dichiarazione di conformità CE

Con la presente certificiario che la macchina LS 103 Ec e conforme alle segunt dietive CE applicabili. Nella progettazione e la costruzione sono state applicate le segunti norme.

Responsabile per la composizione della documentazione tecnica: Mafell AG

1 Spiegazione dei symboli 32
2 Informazioni sul prodotto 32
2.1 Informazioni sul fabbricante 32
2.2 Identificazione della macchina 32
2.3 Dati tecnici 33
2.4 Emissioni 33
2.5 Volume della fornitura 33
2.6 Impiego conforme alla destinazione 34
2.7 Rischi residui 34
3 Avvertenze di sicurezza 34
4 Attrezzaggio / Regolazione 35
4.1 Collegamento a rete 35
4.2 Montaggio del corredo di catene 35
4.3 Cambio della catena di fresatura 36
4.4 Cambio del rocchetto per catena 36
5 Funzionamento 36
5.1 Messa in funzione 36
5.2 Accensione e spegnimento 36
5.3 Regolazione della battuta trasversale a forma di squadra 37
5.4 Regolazione della profondità di mortasatura 37
5.5 Funzionamento 37
5.6 Esecuzione di cavity 37
6 Manutenzione e riparazione 37
6.1 Catene di fresatura 37
6.2 Tenuta a magazzino 37
7 Eliminazione dei guasti 38
8 Accessori speciali 38
9 Disegno esploso e distingua dei ricambi 39

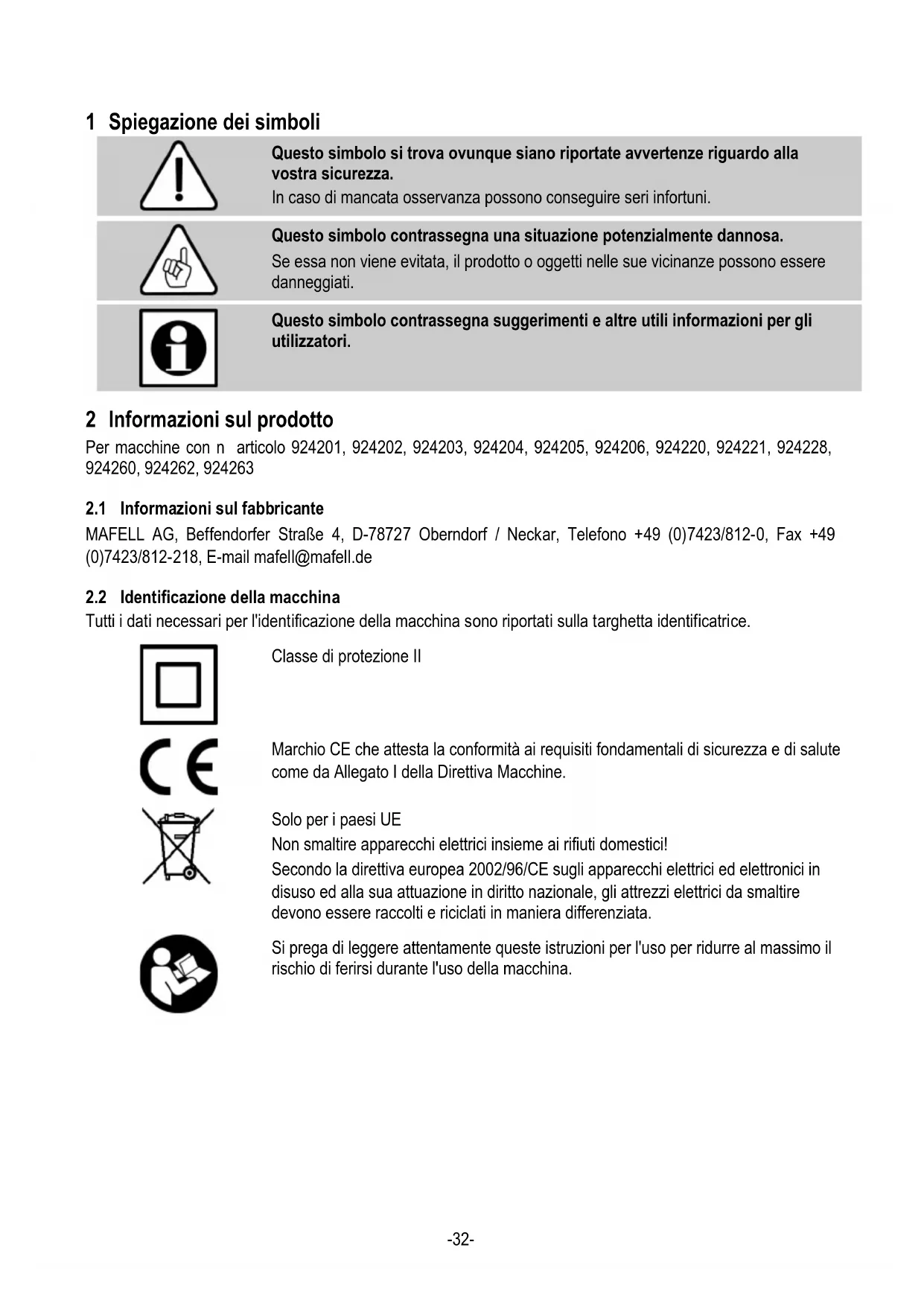

1 Spiegazione dei symboli

Questo symbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo symbolo contrassegna una situazione potenzialmente dannosa.

Seessa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo significato contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

Per machine con n articolo 924201, 924202, 924203, 924204, 924205, 924206, 924220, 924221, 924228, 924260, 924262, 924263

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Class di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi UE

Non smaltire apparecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli appearecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Si prega di leggere attendamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.

2.3 Dati tecnici

Tensione operativa	230 V AC	120 V AC
Frequenza di rete	50 Hz	60 Hz
Potenza assorbita nel funzionamento continuo	2500 W
Corrente assorbita nel funzionamento continuo	13 A	20 A
Numero di giri a vuoto	4050 min-1	4400 min-1
Profondità di fresatura	100 mm
Profondità di fresatura con supporto verticale FG 150, n. ordin.	150 mm
200 980
Peso alla cavo di alimentazione LS 103 Ec	8,7 kg
Peso supporto verticale FG 150, n. ordin. 200 980	4,6 kg

2.4 Emissioni

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 e possono essere utilizzate per confrontare l'electroutensile con un'alto e per fare una valutazione preliminare del carico.

Pericolo

Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare.

Percio, indossare sempre una protezione dell'udito,anche quando I'eletttroutensile funziona allaenza carico!

2.4.1 Informazioni sull'emissione dei rumori

I valori di emissione sonora ottenuti in conformità alla norma EN 62841 sono:

Livello di pressione acustica L_PA = 100dB(A)

Incertezza K PA = 1,5 dB (A)

Livello di potenza sonora L WA=108 dB (A)

Incertezza K_WA = 1,5 dB (A)

2.4.2 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è di 5,1 m/s².

2.5 Volume della fornitura

Mortasatrice a catena elettrica LS 103 Ec completa di:

1 guida per catena, completa
1 catena per mortasatura
1 rocchetto per catena
1 battuta trasversale
2 utensili d'uso
1 instruzioni per l'uso
1 libretto "Avvertenze di sicurezza"

2.6 Impiego conforme alla destinazione

La mortasatrice a catena elettrica è prevista esclusivamente alla lavorazione di legno massiccio, utilizzando catene di mortasatura. Le dimensioni dei corredi di catene utilizzati (guida, catena e rocchetto) devono corrispondere a quella indicate nelle presenti istruzioni d'uso.

Ogni altri tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.

Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

2.7 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Contatto con la catena di fresatura nella zona non protetta.
• In fase di fresatura, contatto con la parte della catena sporgente da tutto al pezzo in lavorazione.
• Contatto di lato con la catena di fresatura.
• Rottura della catena di fresatura.
• La macchina sbatte all'indietro contro l'utilizzatore se la battuta trasversale non è fissata durante la fresatura a mano libera.
• Contatto con pezzi fatto tensione con alloggiamento aperto e spina elettrica non estratta.
• Danneggiamo dell'udito in caso di lavori prolongati alla cuffie protettive.
• Emissione di polveri di legno nocive alla salute in caso di lavoro prolongato alla impianto di aspirazione.

3 Avvertenze di sicurezza

Pericolo

Osservate sempre le seguenti avventenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione! Leggere又能 tutte le avventenze di sicurezza riportate nel libretto allegato 070500 «Avventenze di sicurezza» (secondo norma 62841-1).

Avvertenze di carattere generale:

• É assolutamente vietato che esta macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
• Non lavorate mai sono i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa comprometterne la sicurezza.
• Se si usa la macchina all'aperto si raccomanda l'uso di un interrottore magnetotermico di sicurezza per correnti di guasto.
• Cavi o spine difettosi devono essere sostituiti immediatamente. La sostituzione deve essere eseguita solo da Mafell o da un'officina di assistenza clienti MAFELL autorizzata, per cui evitare pericoli in materia di sicurezza.
• Evitate di schiacciare o jegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.

Avvertenze per l'impiego di dispositivi di protezione individuali:

• Indossare sempre una protezione dell'udito durante i lavori.
• Indossare sempre una mascherina antipolvere durante i lavori.
• Indossare per tutti i lavori indossare occhiali di protezione.

Avvertenze relative al servizio:

• Assicuratevi di sistemarvi in una posizione libera ed antisdrucciolevole dotata di una sufficiente illuminazione.
• Prima diambiare l'utensile, di effettuare interventi di regolazione e prima di eliminare guasti (compresaanche la rimozione di schegge incastrate) è assolutamente necessario staccare la spina.
• Non lavorate peszzi troppo piccoli o troppo grande per la capacité di potenza della macchina.
• Montare e serrare correttamente la catena di fresatura e la guida, assicurandosi che siano sempre in ordine. Prima del riutilizzo, riparare perfettamente le catene difettose. Utilizzato solo catene di fresatura affiliate!
• Attenzione: Se si utilizes la macchina alla supporto verticali FG 150, occorre usare esclusivamente corredi di catene da 100!
• Rimuovere la protezione della catena solo per sostuire l'utensile, avendo cura di richiuderla immediatamente con le apposite viti. Non lavorare mai perché la protezione della catena!
• Non trasportare mai la macchina con la catena in movimento! Evitare che la catena di fresatura in movimento tocchi terra!
• L'interruttore non deve essere bloccato mai in posizione di accensione.
• Prima di accendere la macchina, assicurarsi che la catena di fresatura sia correttamente tesa.
• Quando possibile, bloccare sempre il pezzo da lavorare, per esempio con morsetti, in maniera che non possa ruotare, scivolare via, ribaltarsi o inclinarsi verso l'alto.
• Iniziare a presare il pezzo solamente quando la catena ha raggiunto la velocità massima.
• Controllate che nel pezzo non vi siano corpi estranei. Non presare in peszi metallici, come ad es. in chiodi.
• Prima di accendere la macchina, tenerla ben ferma assicurandosi che la catena scorra liberamente. Iniziare a fissare con la catena più in movimento. Assicurarsi di trovarsi in una posizione sicura e stabile.

• Durante la fresatura tenere sempre il cavo di collegamento nella parte posteriore della macchina.

• Durante la fresatura, adattare l'avanzamento in funzione dello spessore del materiale. L'avanzamento troppo rapido causa un sovraccarico del motore, mortase irregulari e una rapida usura della catena.

• Rimuovere la macchina dal pezzo solamente ad avvenuto arresto della catena di fresatura.
• Non insere mai le mani nell'espulsore dei trucoli e nella parte non protetta della catena quando la macchina è in funzione.
• Nella fresatura a mano libera, assicurarsi che la battuta trasversale sia fissata e in contatto con il pezzo prima di accendere la macchina. Non fresare alla battuta trasversale!
• Usare la macchina solo all'aperto o in locali ben ventilati.
• Indossare sempre una mascherina antipolvere durante il funzionamento della macchina

Avvertenze circa la manutenzione e riparazione:

• Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide.
• Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.
• Indossare guanti di protezione durante tutti i lavori di manutenzione e riparazione.

4 Attrezzaggio / Regolazione

4.1 Collegamento a rete

Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina.

4.2 Montaggio del corredo di catene

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

• Avvitare la guida con la vite a testa cilindrica serrandola leggermente. Assicurarsi che la guida aderisca a livello dell'alloggiamento degli ingranaggi; se necessario, svitare la spina filettata 14 (Fig. 1).

• Eseguire il montaggio della catena e del rocchetto come descrizione nellesezioni 4.3 e 4.4.

4.3 Cambio della catena di fretatura

Pericolo!

Tirare la spina elettrica prima di iniziare i lavori di manutenzione.

Fare attenuatione che la catena da montare sia ben affilata, in quanto ciò è prerogativa per una mortasatura perfetta.

Per sostituire la catena di fresatura procedere nel seguente modo:

• Allentare per prima la catena, agenda sulla spina filettata 14 (Fig. 1).
• Rimuovere il copricatena 11 (Fig. 2) allentando contemporaneamente le due viti zigrinate.
• Svitare le viti a testa cilindrica 16.
• Svitare e rimuovere la vite svasata nell'albero di trasmissione.
• Rimuovere insieme il rocchetto, la catena di fresatura e la barra di guida.
  Per il montaggio, procedere in sequenza inversa.
• Montare la nuova catena di fresatura insieme al rocchetto e alla barra di guida assicurandosi che i denti ruotino in direzione di taglio (vedi freccia sul copricatena 11 (Fig. 2)).
• Avvitare e fissare la vite svasata nell'albero di trasmissione.
• Serrare leggermente la vite a testa cilindrica 16 e tendere la catena agenda sulla spina filettata 14 (Fig. 1). La tensione della catena è corretta, se è possible sollevare la catena al centro della guida di circa 6 mm.
• Terminata la registrazione, serrare bene la vite a testa cilindrica 16 (Fig. 2).
  Rimontare la protezione della catena 11!

4.4 Cambio del rocchetto per catena

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

• Per sostituire il rocchetto occorre allentare la vite a testa svasata dell'albero di trasmissione con l'apposita chiave esagonale fissata sulla macchina, assestando un lieve colpo sulla chiave.
• Per il montaggio, procedere in sequenza inversa. Inserire il nuovo rocchetto sull'albero di trasmissione avendo cura che la scanalatura del rocchetto faccia presa nella spina cilindrica inserita per traverso nell'albero di trasmissione.

5 Funzionamento

5.1 Messa in funzione

Tutte le personne addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contento del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

Pericolo

Prima di accendere la macchina, assicurarsi che la catena di fresatura si possa muoverile liberamente.

Condurre il cavo di alimentazione.
verso la parte posteriore della macchina.

Tenere ben salute la macchina afferrandola con entrambe le mani.

Accendere la macchina solo se la catena di fresatura non è a fatto con il pezzo.

• Accensione: Sbloccare dapprima il blocco di accensione premendo in avanti la leva di bloccaggio 4 (Fig. 2). Quindi azionare la leva di accensione 3. Trattandosi di un interrottore alla restato, la macchina funziona solamente finché lo stesso restsa premuto.
• Spegnimento: Per spegnere la macchina, rilasciare la leva di accensione 3. Il blocco di accensione viene attivato automaticamente, bloccando la macchina e rendendo impossibile un'accensione occidentale.

Le accensioni della macchina
causano un temporaneo
abbassamento della tension. In
caso di alimentazione di rete non
regolare si possono verificare danni
ad altre apparecchiature.
Non si verificano disturbi se
l'impedenza di rete è inferiore a
0,27 Ohm.

5.3 Regolazione della battuta trasversale a forma di squadra

La distanza fra la mortasa e il bordo di riferimento del legno più essere regolata in modo continuo con la battuta trasversale 6 (Fig. 2) su un valore compreso fra 8 e 150 mm.

• Allentare la leva di serraggio 8 e regolare la distance sulla Scala 7. Fare attenzione al bordo dilettura, a seconda della larghezza della mortasa: 30, 35 o 40 mm!
• Dopodiché, serrare di nuovo la leva di serraggio 8. La leva di serraggio è regolabile e sollevandola è possibile spostarla in qualsiasi posizione di serraggio desiderata.

5.4 Regolazione della profondità di mortasatura

La profondità della mortasa può essere regolata in modo continuo.

• Allentare la leva di serraggio 10 (Fig. 2) e regolare la battuta di profondità 9 con un metro rigido.
• Serrare la leva 10 (regolabile come la leva 8) - non posizionarla nel senso di mortasatura! La profondità di mortasatura dipende dal corredo di catene utilizzato.

5.5 Funzionamento

Condurre la mortasatrice, tenendola ben salute per le due impugnature 1 e 2 (Fig. 2) - la battuta trasversale 6 delve essere appoggiata al legno. Cominciare a

fresare l'inizio e la fine della mortasa, poi completare la mortasa. Mortasare esercitando una pressione costante, avanzando in modo uniforme. Pulire la catena di fresatura dopo due ore di servizio e lubrificarla in un bagno d'olio fluido.

5.6 Esecuzione di cavity

Per quello tipo di lavorazione è opportuno avvitare due listelli di legno (vedi Fig.4) nei fori 0.4,5mm della battuta trasversale 6 (Fig.2).

6 Manutenzione e riparazione

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Le machine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

I cuscinetti a sfera utilizzati sono lubricificati a vita. Dopolunghi periodi di esercizio raccomandiamo di lasciarrevisionare o controllare la macchina da un centro diassistenza clienti autorizzato MAFELL.

Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d'ordine 049040 (barattolo da 1 kg).

6.1 Catene di fresatura

La catena di fresatura montata sulla macchina deve essere pulita dopo due ore di servizio e lubrificata in un bagno d'olio fluido. A tal proposito, smontare la catena di fresatura (vedi Capitolo 4.3).

Sostituire le catene usurate oppure richiedere ad un centro di assistenza MAFELL o ad un centro specializzato la riaffilatura delle catene.

6.2 Tenuta a magazzino

Pulire accuramente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

7 Eliminazione dei guasti

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!

Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di altri guasti, rivolgersi al.vostro rivenditore o direttamente al servizio di assistenza clienti MAFELL.

Guasto	Causa	Eliminazione
La macchina non si lascia accendere	Manca la tensione di rete	Controllare l'alimentazione della tensione
	Spazzole a carbone usurate	Portare la macchina in una officina di assistenza clienti MAFELL
Espulsore trucoli intasato	Legno troppo umido	Pulire l'espulsione trucoli
La macchina si ferma durante il taglio	Mancanza di alimentazione di rete	Controllare gli interruptori o i fusibili del circuito elettrico
	Sovraccarico della macchina	Ridurre la velocità avanzamento
	Spazzole a carbone usurate	Portare la macchina in una officina di assistenza clienti MAFELL

8 Accessori speciali

• Supporto verticale FG 150 n° d'ordine 200980
  Dispositivo per fresate a catena SG 230 n° d'ordine 200990
  Dispositivo per fresate a catena SG 400 n° d'ordine 201000
  Dispositivo per fresate a catena SG 500 n° d'ordine 201005
  Dispositivo per serraggio (per SG 400) n° d'ordine 039602
  Guida, completa 28x40x100 n° d'ordine 091010
  Guida, completa 28x40x150 n° d'ordine 091011
  Guida, completa 28x30/35x100 n° d'ordine 091012
  Guida, completa 28x30/35x150 n° d'ordine 091013
  Guida, completa 30x30/35x100 n° d'ordine 091014
  Guida, completa 28x1.5x150 n° d'ordine 091016
  Guida, completa 28x2x150 n° d'ordine 091017
• Catena di fresatura 28x35/40/50x100 n° d'ordine 091224
• Catena di fresatura 28x35/40x100 n° d'ordine 091230
• Catena di fresatura 28x35/40x150 n° d'ordine 091234
• Maglie di riserva + rivetti 28 mm n° d'ordine 091279
• Rocchetto per catena 28x35/40 n° d'ordine 091683

9 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla notre homepage: www.mafell.com

Notap er il servizio di assistenza clienti:

Per montare una LS 103 Ec (con motore Cuprex) su un dispositivo per fresate a catena SG 400 o SG 500 (fino all'anno di fabbricazione 2006) presente presso il cliente, il pignone completo (Pos. 2), cod. art. 200842 del dispositivo per fresate a catena deve essere sostituito con il pignone completo 204740.

Dal pignone completo 204740 si puòtogliere l'impugnatura mediatingle cacciavite per viti a testa esagonale da 4 in dotazione della LS 103 Ec e quindi montare la LS 103 Ec sullo SG 400 / SG 500.

Inhoudsopgave
