| Producttype | Kettinggatfrees (kettingfrees) |
| Merk | Mafell |
| Model | LS 103 Ec |
| Bedrijfsspanning | 230 V AC / 120 V AC |
| Netfrequentie | 50 Hz / 60 Hz |
| Continu vermogen | 2500 W |
| Stroomverbruik continu | 13 A (230 V) / 20 A (120 V) |
| Onbelast toerental | 4050 min⁻¹ (230 V) / 4400 min⁻¹ (120 V) |
| Steekdiepte | 100 mm (zonder FG 150 ondersteuning); 150 mm (met FG 150 ondersteuning) |
| Gewicht (machine alleen) | 8,7 kg |
| Gewicht FG 150 geleidingsondersteuning | 4,6 kg |
| Geluidsdrukniveau | 100 dB(A) |
| Geluidsvermogen | 108 dB(A) |
| Hand-arm trilling | 5,1 m/s² |
| Beschermingsklasse | II |
| Standaarduitrusting | Geleidingsrail, kettinggatfreesketting, kettingwiel, dwarsaanslag, steekgereedschap, gebruiksaanwijzing |
| Reglementair gebruik | Gaten frezen in massief hout met kettinggatfreeskettingen |
| Veiligheidsinstructies | Draag gehoorbescherming, stofmasker en veiligheidsbril; voor onderhoud de stekker uittrekken; niet werken zonder kettingbeschermer |
| Onderhoud van de ketting | Om de 2 bedrijfsuren reinigen en smeren in een vloeibaar oliebad |
| Smering | Gebruik speciale MAFELL vet ref. 049040 |
| Opslag | Zorgvuldig reinigen en metalen delen met een anticorrosiemiddel besproeien |
| Beschikbare accessoires | Geleidingsondersteuning FG 150, inkepingsapparaten SG 230/400/500, geleiders en reservekettingen |
Veelgestelde vragen - LS 103 Ec Mafell
Gebruikersvragen over LS 103 Ec Mafell
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freesmachine in PDF-formaat gratis! Vind uw handleiding LS 103 Ec - Mafell en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LS 103 Ec van het merk Mafell.
GEBRUIKSAANWIJZING LS 103 Ec Mafell
Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.
ADVERTENCIA
NL - EG conformiteitsverklaring
Wij bevestigen hiermede dat de machine LS 103 Ec aan de vermelde EU-richtlijnen beantwoord. Bij constructie en bouw werden de vermelde normen toegepast. Gemachtigde voor de
samenstelling van de technische documenten: Mafell AG
1 Verklaring van de symbolen 41
2 Gegevens van het product 41
2.1 Gegevens van de fabrikant 41
2.2 Karakterisering van de machine 41
2.3 Technische gegevens 42
2.4 Emissions 42
2.5 Leveromvang 42
2.6 Reglementair gebruik 42
2.7 Restrisico's 43
3 Veiligheidsinstructies 43
4 Voorbereiden / Instellen 44
4.1 Netaansluiting 44
4.2 Montage freeskettinggarnituur 44
4.3 Vervanging freesketting 44
4.4 Vervanging kettingwiel 45
5 Bedrijf 45
5.1 Ingebruikname 45
5.2 In- en uitschakelen 45
5.3 Instelling dwarsaanslag 45
5.4 Instelling van de freesdiepte 46
5.5 Werkwijze 46
5.6 Frezen van uitsparingen 46
6 Onderhoud en reparatie 46
6.1 Freeskettingen 46
6.2 Opslag 46
7 Verhelsen van storingen 46
8 Extra toebehoren 47
9 Explosietekening en onderdelenlijst 47

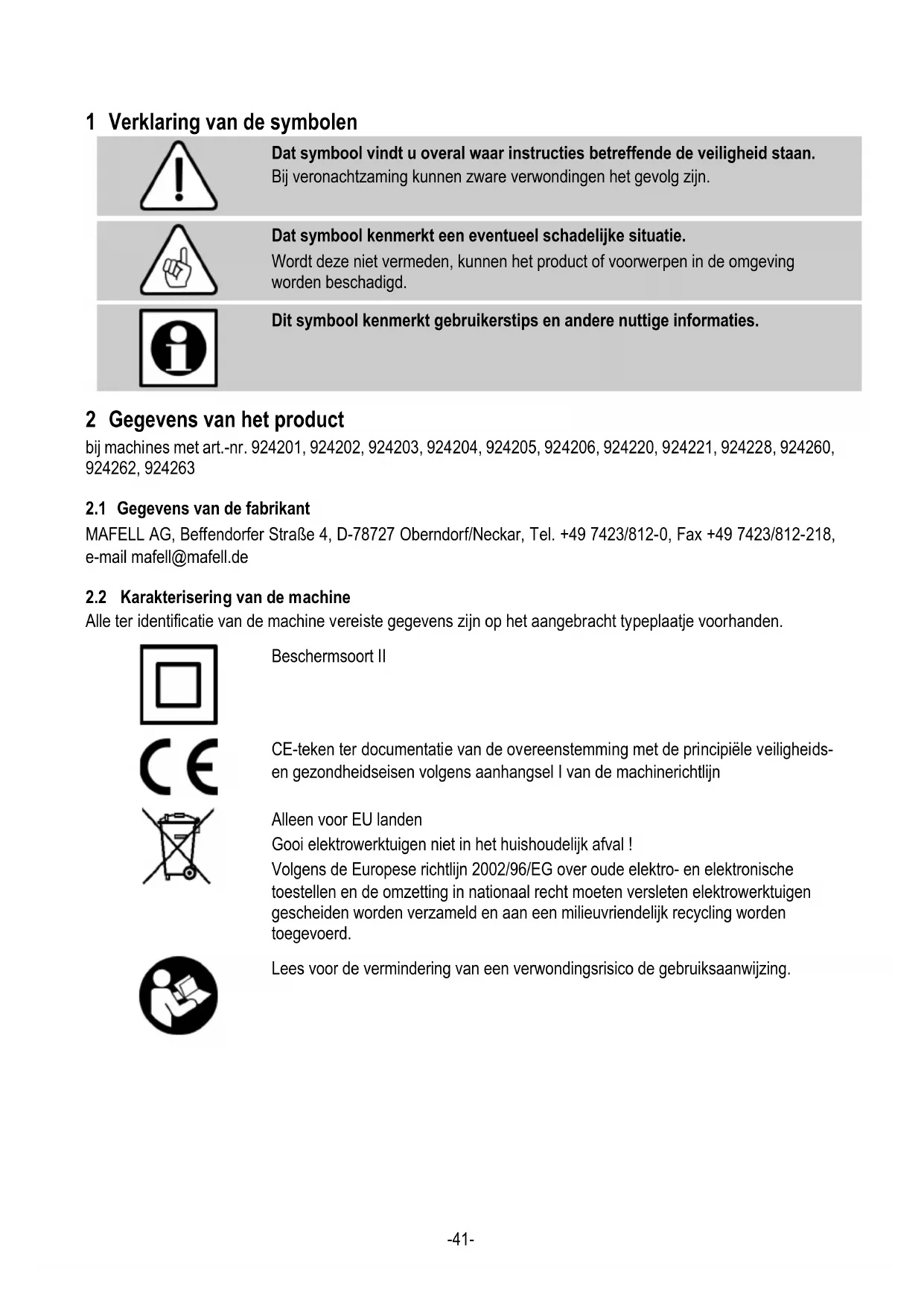

1 Verklaring van de symbolen
Dat symbolism vindt u overal waar instructies betreffende de veiligheid staan.
Bij veronachtzaming konnen zware verwondingen het gevolgijken.
Dat symbol kenmerkt een eventuele schadelijke situatie.
Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.
Dit symbolism kenmerkt gebruikerstips en andere nuttige informaties.
2 Gegevens van het product
2.1 Gegevens van de fabrikant
MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. +49 7423/812-0, Fax +49 7423/812-218, e-mail mafell@mafell.de
2.2 Karakterisering van de machine
Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.
Beschemsoort II
CE-teken ter documentatie van de overeenstemming met de principiele veiligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijk
Alleen voor EU landen
Gooi elektrowerktuigen nicht in het huishoudelijk afval!
Volgens de Europese richtlijn 2002/96/EG over oude elektronische toestellen en de omzetting in nationaal recht要去en versleten elektrowerktuigen geschienen worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.
Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.
| Bedrijfsspanning | 230 V AC | 120 V AC |
| Netfrequentie | 50 Hz | 60 Hz |
| Opnamevermogen continu bedrijf | 2500 W | |
| Stroomopname continu bedrijf | 13 A | 20 A |
| Toerental in de leegloop | 4050 min-1 | 4400 min-1 |
| Steekdiepe | 100 mm | |
| Steekdiepe met geleidingsframe FG 150, best.-nr. 200 980 | 150 mm | |
| Gewicht zonder netkabel LS 103 Ec | 8,7 kg | |
| Gewicht geleidingsframe FG 150, best.-nr. 200 980 | 4,6 kg |
2.4 Emissions
De geluidsemissiemeting gebeurde conform EN 62841-1 en is handig om het elektronische gereedschap te vergelijk den met een ander gereedschap en om de belasting voorlopig in te schatten.
Gevaar
In functie van hoe het elektronisch gereedschap gebruikt worden, in het bijzonder het bewerkte werkstuk,{kunnen de geluidsemissiewaardenijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.
Draag waarom alkijd gehoorbeschemming, ook als het elektronisch gereedschap onbelast draait!
2.4.1 Gegevens van de geluidsemissie
De volgens EN 62841 berekende geluidsemissiewaarden bedragen:
Geluidsniveau L PA = 100dB (A)
Onzekerheid K_PA = 1,5 dB (A)
Geluidsvermogensniveau L WA = 108 dB (A)
Onzekerheid K WA = 1,5 dB (A)
2.4.2 Gegevens van de trilling
De typische hand-arm-trilling bedraagt 5,1 m/s².
2.5 Leveromvang
Lichtstroom-kettingfrees LS 103 Ec compleet met:
1 geleidingsrail, CPL.
1 freesketting
1 kettingwiel
1 dwarsaanslag
2 bediengereedschap
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"
De Lichtstroom-kettingfrees werd uitsluitend voor het frezen van massief hout onder gebruik van
freeskettingen geconstrueree. De afmetingen van de gebruike freeskettinggarnituren (geleidingsrail, freesketting en kettingwiel)要去 met de in deze
gebruiksaanwijzing vermelde freeskettinggarnitur overeenstemmen.
Een ander gebruik dan boven beschreiben, is nicht toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant nicht aansprakelijk.
Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreiben bedrijfs-, onderhouds- en reparatievoorwaarden op.
2.7 Restrisico's
Gevaar
Ondanks een reglementair gebruik en de naleving van de veiligheidsinstrumenties blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen+kunnen hebben voor de gezondheid.
- Aanraken van de freesketting in het open bereik.
- Aanraken van het onder het werkstuk uitstekend gedeelte van de freesketting bij het freeze.
- Aanraken van de freesketting van opzij.
- Scheuren van de freesketting.
- Terugslaan van de machine gegen de gebruiker als de dwarsaanslag bij handfrezen nicht bevestigd is.
- Aanraken van spanningsvoerende onderdelen bij geopende kast en Niet getrokken netsteker.
- Verminding van het gehoor bij longer durende werkzaamheden zonder gehoorbeveiliging.
- Emissie van de gezondheid bedreigende houtstoffen bij longer durend bedrijf zonder afzuiging.
3 Veiligheidsinstructies
Gevaar
Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het meegestuurde document 070500, "Veiligheidsinstructures" (conform norm 62841-1).
Algemene instructies:
- Kinderen enjongeren mogen deze machine nicht bedieren. Daarvan uitgesloten zijnjongeren onder toezicht van een deskundige in het kader van hun opleiding.
- Werk nooit[zonder de voor de desbeteffende handeling voorgeschreven visilheidsvoorzieningen en verander aan de machine niets dat de visilheid zou kunnen belemmeren.
- Bij het gebruik van de machine buiten worden de toepassing van een veiligheidsschakelaar geadviseerd.
- Beschadigde kabels of stekers要去en onmiddelijk worden verrangen. De verranging mag enkel uitgevoerd worden door Mafell of een geauthoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
- Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel Niet om de machine wikkelen.
Instructies met betrekking tot het gebruik van personlijke veiligheidsuitrustingen:
- Draag bij het werk algtd een gehoorbescherming.
- Draag bij het werk.altijd een stofmasker.
- Draag bij alle werkzaamheden alsijd een veiligheidsbril.
Aanwijzingen met betrekking tot het bedrijf:
- Zorgt u voor een vrij en antislip-zekere standplaats met voldoende verlichting.
- Vóor het verrangen van gereedschap, bij instelwerkzaamheden en vóor het verhelpen van storingen (hiertoe behoort ook het verwijdenen van vastgeklemde splinters)要去 de netsteker uit het stopcontact worden genomen.
- Bewerkt u geen werkstukken die voor het prestatievermogen van de machine te Klein of te grootল.
- Span de freesketting en de geleidingsrail vakkundig vast en houd ze in orde. Herstel defekte freeskettingen vakkundig vooraleer u ze opnieuw gebruikt en gebruik enkel scherpe freeskettingen!
-
Attentie: Gebruik bij een machine zonder geleidingsframe FG 150 alleen 100-freeskettinggarnituren!
-
Verwijder de kettingbescherming alleen voor de werktuigwissel en breng zeervolgens onmiddelijk opnieuw aan. Werk nooit zonder kettingbescherming!
- Transporteer de hettingfrees nooit met een draaiende freesketting en vermijd dat de draaiende freesketting de grond raakt!
- De schakelaar mag nicht worden vastgeklemd.
- Controller vór het inschakelen of de freesketting correct is gespannen.
- Zekert u, indien möglichk, het werkstuk gegen wegwenken, verschuiven, omkantelen en omhoog wippen, bv door lijmklemmen.
- Begint u het frezen van het werkstuk eerst, als de freesketting haar vol toerental heeft bereikt.
- Controleert u het werkstuk op vreemde voorwerpen. Frees nicht in metalen delen, bv nagels.
- Houd de machine reeds voör het inschakelen goed vast, hierbij moet de freesketting vrij staan. Met lopende freesketting met het freeze beginnen. Let waar bij op een veilige stand.
- Leid bij het frezen de aansluitkabel steeds maarachten van de machine weg.
- Past u de aanvoer bij het frezen aan de materiaaldikte aan. Een te vlug instemmen leidt tot overbelasting van de motor, tot slordige freesgaten en tot een snel afstompen van de freesketting.
- Verwijdt u de machine pas dan van het werkstuk, als de freesketting tot stilstand is gekomen.
- Grijp bij een draaiende machine nooit in de spanenuitgooi en in het onbeveiligd bereik van de freesketting.
- Let er bij handfrezen op dat de dwarsanslag bevestigd is en gegen het werkstuk ligt vooraleer u de machine inschakelt. Zonder dwarsanslag mag u Niet freeze!
- Gebruik de machine alleen in open lucht of in een goed geventileerde ruimte.
- Draag een stofmaskerijdens de werkking van de machine.
Opmerkingen met betrekking tot onderhoud en reparatie:
- De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
- Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er
geen garantieclaim en geen aansprakelijkheid door de fabrikant.
- Draag veiligheidshandschoenen bij alle onderhouds- en instandhoudingswerkzaamheden.
Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.
4.2 Montage freeskettinggarnituur
Gevaar
Neem bij alle
onderhoudswerkzaamheden denetstekker uit het stopcontact.
- Schroef de geleidingsrail met de cilinderboutlicht vast. Let er.daar bij op dat de geleidingsrail vlak in de geleiding gegen het transmissiehuis ligt en draai eventueel de draadstift 14 (afb. 1) eruit.
- De montage van freesketting en kettingwiel gebeurt zoals onder 4.3 en 4.4 beschreiben.
4.3 Vervanging freesketting
Gevaar!
Neem bij alle
onderhoudswerkzaamheden de
netstekker uithetstopcontact.
Let erop dat de op te spannen freesketting goed gescherpt is, sondern dit de grondvoorwaarde voor fouloze freeswerkzaamheden is.
Ga bij de wissel van de freesketting als volgt te werk:
- Ontspan eerst de freesketting door middel van de draadstift 14 (afb. 1).
- Verwijder de kettingbescherming 11 (afb. 2) door beiden kartelschroeven tegelijkertijd los te draaien.
Draai de cilinderkopschroef 16 los. - Draai de verzonken schroef in de transmissieas los en neem ze weg.
- Neem het kettingwiel, de freesketting en de geleiderail samen weg.
-
Voor de montage gaat u in omgekeerde volgorde te werk.
-
Monteer de neue freesketting samen met het kettingwiel en de geleiderail. Let erop dat de snijtanden in de werkrichting (zie pijl op de kettingbescherming 11 (afb. 2)) lopen.
- Bevestig de verzonken schroef in de transmissieas.
- Draai de cilinderbout 16 Licht aan en span de freesketting met de draadstift 14 (afb. 1) aan. De juiste kettingspanning is bereikt, wanner zich de freesketting in het midden van het geleidingsrail ca. 6mm aat optillen.
- Trek de cilinderbout 16 (afb. 2) opniew stevig aan nadat de instelwerkzaamheden zich beeindigd.
- Breng de hettingbescherming 11 opnieuw aan!
4.4 Vervanging kettingwiel
Gevaar
Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.
- Bij de wissel van het kettingwiel moet de schroef in de versnellingsas met de aan de machine bevestigde zeskantschroevendraier door een lichte slag gegen de sleutel worden losgemaakt.
- Voor de montage gaat u in omgeekerde volgorde te werk. Steek het neue kettingwiel zo op de versnellingsas dat de kettingwielgroef in de cilinderpen grijt, die dwars door de versnellingsas is gestoken.
5 Bedrijf
5.1 Ingebruikname
Deze gebruiksaanwijzing要去eddere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waar bij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".
5.2 In- en uitschakelen
Gevaar
Let erop dat de freesketting vrij beweeglijk is.
Leid de aansluitleiding maarachtenweg.
Houd de machine.altijd met beiden handen vast!
Schakel de machine alleen in als de freesketting geen contact met het werkstuk heeft.
- Inschakelen: Ontgrendel eerst de inschakelblokkering door de blokkeergrendel 4 (afb. 2) maar voren te duwen. Bedien verwolgens de schakelhendel 3. Omdat het zich om een schakelaar zonder blokkering handelt, draait de machine enkel zo lang als deze schakelaar worden ingedrukt.
- Uitschakelen: Laat de schakelhendel 3 los. De inschakelblokkering worden hiermee automatisch waar actief en beveiligt de machine gegen een onopzettelijk inschakelen.
Inschakelprocessenveroorzaken een korte spanningsreductie. Bij ongunstige netvoorwaarden können belemmeringen van andere toestellen optreden.
Bij netimpedanties kleiner dan 0,27 Ohm় geen storingen te verwachten.
5.3 Instelling dwarsaanslag
De afstand van hetpengat ten opzichte van de kraagzijde is met de dwarsaanslag 6 (afb.2) van 8 tot 150~mm traploos instelbaar.
Maak de spanheboom 8 los en stel de afstand in op schaal 7n. Houd rekening met de afleeskant al waar gatbreedte 30, 35 of 40mm
- Span de spanhefboom 8 cervolgens opniew stevig aan. De klemhendel kan worden versteld en kan door omhoog trekken in iedere gewenste spanpositie worden gebracht.
5.4 Installing van de freesdiepte
De diepte van hetpengat kan traploos worden ingesteld.
Maak de spanhefboom 10 (afb. 2) los en stel de diepteaanslag 9 in met een meetstaaf.
- Trek de spanhefboom 10 aan (verstelbaar zoals 8) - Niet in de freesrichting stellen! De steekdiepte is afhankelijk van de te gebruikende freeskettinggarituur.
5.5 Werkwijze
Houd voor het frezem de machine vast aan beiden handgrepen 1 en 2 (afb. 2) en leid ze - de dwarsaanslag 6要去 gegen het hout liggen. Frees eerst het begin en het einde van het pengat en cervolgens de rest. Frees met gelijkmatige druk en aanvoer. De freesketting dient na een bedrijfstijd van twee uren te worden gereinigd en in dunvloeibare olie te worden gesmeerd.
5.6 Frezen van uitsparingen
6 Onderhoud en reparatie
Gevaar
Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.
MAFELL-machines werden onderhoudsvriendelijk geconstrueree.
De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijftstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gehen.
Voor alle smeerplaatsen slechts once speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.
6.1 Freeskettingen
De op de machine toegepaste freesketting dient na een bedrijfstijd van twee uren te worden gereinigd en in een dunvloeijaar oliebad te worden gesmeerd. Bouw hiervoor de freesketting uit (zie hoofdstuk 4.3).
Vervang de stompe freeskettingen ofThat ze door een MAFELL-klantenservice of door een hiervoor geschikt slijpbedrijf bijslijpen.
6.2 Opslag
Reinig de machine zorgvuldig als u ze lange:tijd nicht gebruikt. Spuit blanke metaaldelen in met roestwerend middel.
7 Verhelpen van storingen
Gevaar
De opsporing van de oorzaken van voorhanden storingen en het verhelppen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!
Hieronder staan enkele frequente storingen en hun oorzaak. Bij andere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.
| Storing | Oorzaak | Remedie |
| Machine kan nicht ingeschakeld worden | Geen netspanning voorhanden | Spanningsvoeding controleren |
| Koolborstels versleten | Machine maar de MAFELL-klantenservice brengen | |
| Spanauitworp verstopt | Hout te vochtig | Spaanderafvoer reinigen |
| Machine blijf gedurende het snijden staan | Stroomuitval | Netzijdige voorzekeringen controleren |
| Overbelasting van de machine | Aanvoersnelheid verlagen | |
| Koolborstels versleten | Machine maar de MAFELL-klantenservice brengen |
8 Extra toebehoren
-Geleidingsframe FG 150 Best.-nr.200980
- Freesgeleider SG 230 Best.-nr. 200990
- Freesgeleider SG 400 Best.-nr. 201000
- Freesgeleider SG 500 Best.-nr. 201005
- Spaninrichting (bij SG 400) Best.-nr. 039602
- Geleidingsrail cpl. 28x40x100 Best.-nr. 091010
- Geleidingsrail cpl. 28x40x150 Best.-nr. 091011
- Geleidingsrail cpl. 28x30/35x100 Best.-nr. 091012
- Geleidingsrail cpl. 28x30/35x150 Best.-nr. 091013
- Geleidingsrail cpl. 30x30/35x100 Best.-nr. 091014
- Geleidingsrail cpl. 28x1.5x150 Best.-nr. 091016
- Geleidingsrail cpl. 28x2x150 Best.-nr. 091017
- Freesketting 28x35/40/50x100 Best.-nr. 091224
- Freesketting 28x35/40x100 Best.-nr. 091230
- Freesketting 28x35/40x150 Best.-nr. 091234
- Reservedeel + klinkagel 28 mm Best.-nr. 091279
- Kettingwiel 28x35/40 Best.-nr. 091683
9 Explosietekening en onderdelenlijst
De overeenkomstige informatie van de reserveonderdelen vindt u op unsere homepage: www.mafell.com
Instructie voor de klantendienst:
Wanner een LS 103 Ec (met Cuprexmotor)要去 worden gemonteerd op een bij de klant voorhanden freesgeleider SG 400 resp. SG 500 (tot productiejaar 2006),要去 het tandwiel aan de freesgeleider CPL. (pos.2), art.-nr. 200842 verwangen worden door het tandwiel CPL. 204740.
Aan het tandwiel cpl. 204740 kan de handgreep door middel van een bij de LS 103 Ec als toebehoren voorhanden zeskantschroeverbendraier SW 4 verwijderd worden en de LS 103 Ec aan de SG 400 / SG 500 aangebracht worden.
