Produkttyp	Kettenstemmer (Kettenfräser)
Marke	Mafell
Modell	LS 103 Ec
Betriebsspannung	230 V AC / 120 V AC
Netzfrequenz	50 Hz / 60 Hz
Dauerleistungsaufnahme	2500 W
Dauerstromaufnahme	13 A (230 V) / 20 A (120 V)
Leerlaufdrehzahl	4050 min⁻¹ (230 V) / 4400 min⁻¹ (120 V)
Stemmtiefe	100 mm (ohne Führungsschlitten FG 150) ; 150 mm (mit Führungsschlitten FG 150)
Gewicht (Maschine allein)	8,7 kg
Gewicht Führungsschlitten FG 150	4,6 kg
Schalldruckpegel	100 dB(A)
Schallleistungspegel	108 dB(A)
Hand-Arm-Vibration	5,1 m/s²
Schutzklasse	II
Standardausrüstung	Führungsschiene, Stemmkette, Kettenrad, Queranschlag, Stemmwerkzeuge, Bedienungsanleitung
Bestimmungsgemäße Verwendung	Stemmen von Massivholz mit Stemmketten
Sicherheitshinweise	Gehörschutz, Staubmaske und Schutzbrille tragen; vor Wartung Netzstecker ziehen; nicht ohne Kettenschutz arbeiten
Kettenpflege	Alle 2 Betriebsstunden reinigen und in einem flüssigen Ölbad schmieren
Schmierung	MAFELL Spezialfett Art.-Nr. 049040 verwenden
Lagerung	Gründlich reinigen und Metallteile mit einem Korrosionsschutzmittel einsprühen
Verfügbares Zubehör	Führungsschlitten FG 150, Einstichvorrichtungen SG 230/400/500, Führungen und Ersatzketten

Häufig gestellte Fragen - LS 103 Ec Mafell

Wie wird die Stemmkette gewechselt?

Netzstecker ziehen. Kette mit Gewindestift (14) entspannen, Schienenführung (11) abnehmen, Zylinderschraube (16) und Senkkopfschraube an der Antriebswelle lösen, dann die Einheit aus Kettenrad, Kette und Führungslineal abnehmen. Neue Kette unter Beachtung der Zahnrichtung montieren und so spannen, dass sie in der Mitte der Führungsschiene etwa 6 mm angehoben werden kann.

Was ist die maximale Stemmtiefe?

Die standardmäßige Stemmtiefe beträgt 100 mm. Mit dem Führungsschlitten FG 150 (Art.-Nr. 200980) kann sie 150 mm erreichen.

Wie wird der Queranschlag eingestellt?

Arretierhebel (8) lösen und den Abstand auf der Skala (7) zwischen 8 und 150 mm einstellen. Die Ablesekante je nach Lochbreite (30, 35 oder 40 mm) beachten. Danach Hebel wieder festziehen.

Wie wird die Stemmtiefe eingestellt?

Spannhebel (10) lösen und den Tiefenanschlag (9) mit einem Maßband auf den gewünschten Wert einstellen. Hebel wieder festziehen. Achtung: Nicht in Stemmrichtung einstellen. Die Tiefe hängt von der verwendeten Kettenbestückung ab.

Welches Zubehör ist für die LS 103 Ec erhältlich?

Das Zubehör umfasst den Führungsschlitten FG 150 (Art.-Nr. 200980), die Einstichvorrichtungen SG 230, SG 400, SG 500, Führungen in verschiedenen Abmessungen (28x40x100 usw.), Stemmketten (28x35/40/50x100 usw.) und Ersatzkettenräder.

Wie wird die Stemmkette gepflegt?

Alle 2 Betriebsstunden die Kette reinigen und in einem flüssigen Ölbad schmieren. Dazu die Kette demontieren (siehe Kapitel 4.3). Eine stumpfe Kette muss ersetzt oder von einem autorisierten MAFELL-Service geschärft werden.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie stets Gehörschutz, Staubmaske und Schutzbrille. Vor Werkzeugwechsel oder Wartung Netzstecker ziehen. Niemals ohne Kettenschutz arbeiten. Stellen Sie sicher, dass der Queranschlag fest sitzt und am Werkstück anliegt.

Was tun, wenn die Maschine während des Schnitts stoppt?

Überprüfen Sie die Netzsicherungen bei Stromausfall. Bei Überlastung die Vorschubgeschwindigkeit reduzieren. Abgenutzte Kohlebürsten erfordern den Eingriff eines MAFELL-Kundendienstes.

Wie lagert man die Maschine bei längerer Nichtbenutzung?

Reinigen Sie die Maschine gründlich und besprühen Sie die blanken Metallteile mit einem Korrosionsschutzmittel. Lagern Sie sie an einem trockenen, staubgeschützten Ort.

Welche Restrisiken bestehen bei der Verwendung?

Risiken: Kontakt mit der Stemmkette (offener Teil, Seite, unter der Kette), Rückschlag der Maschine bei nicht fixiertem Anschlag, Kettenbruch, Gehörschäden ohne Schutz und Einatmen von Holzspänen ohne Absaugung.

BEDIENUNGSANLEITUNG LS 103 Ec Mafell

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

WARNING

D - EG Konformitätserklung

Wir bescheinigen hiermit, dass die Maschine LS 103 Ec den angefuhren EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet.

Bevollmachtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

D-78727 Obemdorf, den 01.02.2023

Dipl.-Ing. (FH) Thorsten Buhl

Vorstandsvorsitzender / CEO

Leitung Entwicklung und Konstruktion

Inhaltsverzeichnis

1 Zeichenerklarung 6
2 Erzeugnisangaben 6
2.1 Angaben zum Hersteller 6
2.2 Kennzeichnung der Maschine 6
2.3 Technische Daten 7
2.4 Emissionen 7
2.5 Lieferumfang 7
2.6 Bestimmungsgemäß Verwendung 8
2.7 Restrisiken 8
3 Sicherheitschinweise 8
4 Rufen / Einstellen 9
4.1 Netzanschluss 9
4.2 Montage Fräskettengarnitur 9
4.3 Fräskettenwechsel 10
4.4 Kettenradwechsel 10
5 Betrieb 10
5.1 Inbetriebnahme 10
5.2 Ein- und Ausschalten 10
5.3 Queranschlageinstellung 11
5.4 Stemtmiefeneinstellung 11
5.5 Arbeitsweise 11
5.6 Stemmen von Aussparungen 11
6 Wartung und Instandhaltung 11
6.1 Fräsketten 11
6.2 Lagerung 11
7 Storungsbeseitigung 12
8 Sonderzubehor 12
9 Explosionszeichnung und Ersatzteilliste 13

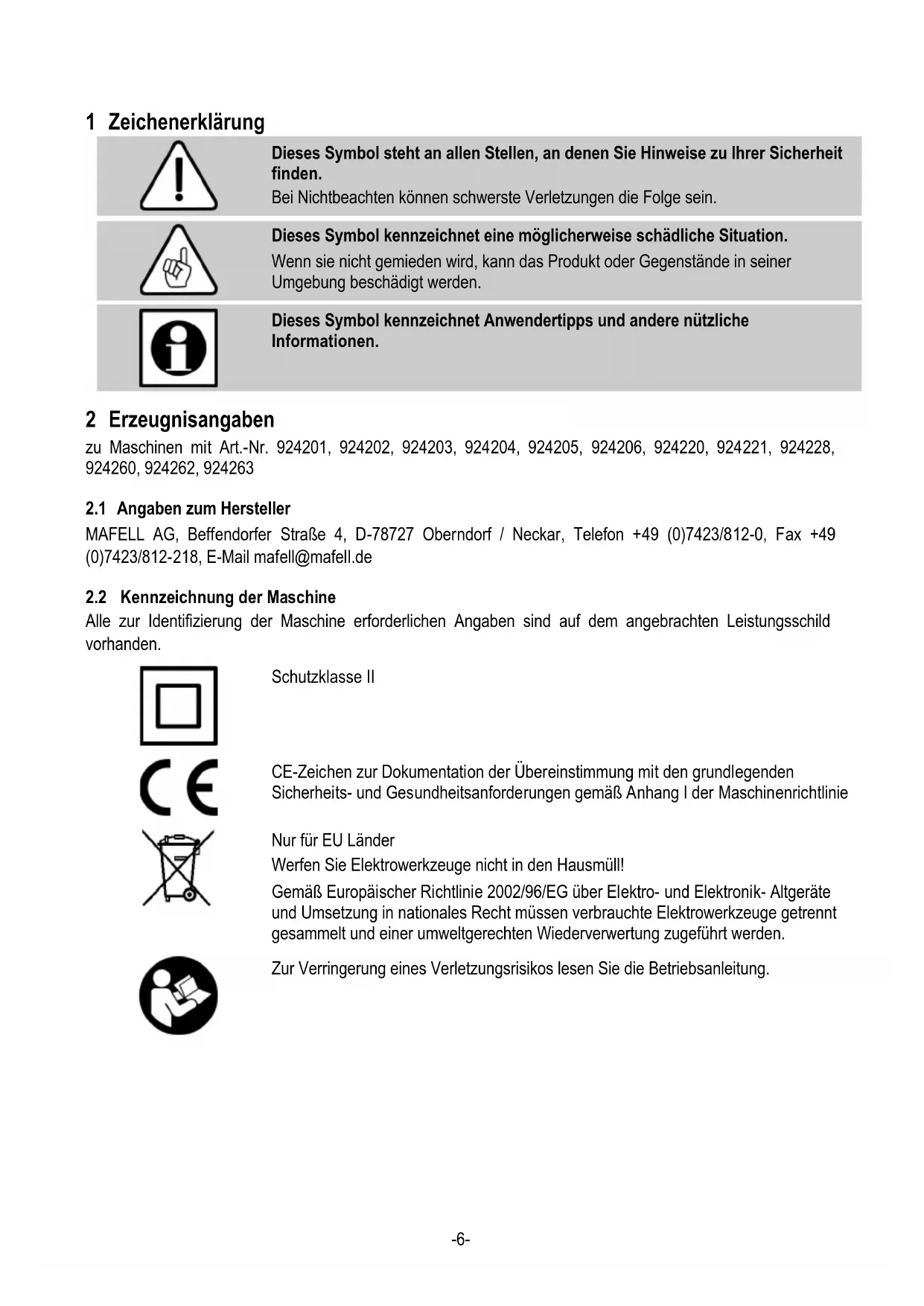

1 Zeichenerklarung

Dieses Symbol steht an allen Stellen, an denen Sie Hinweise zu ihrer Sicherheit finden.

Bei Nichtbeachten konnen schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Maschinen mit Art.-Nr. 924201, 924202, 924203, 924204, 924205, 924206, 924220, 924221, 924228, 924260, 924262, 924263

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden.

Schutzklasse II

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Zur Verringerung eines Verletzungsrisikoslesen Sie die Betriebsanleitung.

2.3 Technische Daten

Betriebsspannung	230 V AC	120 V AC
Netzfrequenz	50 Hz	60 Hz
Aufnahmeleistung Dauerbetrieb	2500 W
Stromaufnahme Dauerbetrieb	13 A	20 A
Drehzahl im Leerlauf	4050 min-1	4400 min-1
Stemmtiefe	100 mm
Stemmtiefe mit Führungsgestell FG 150, Best.-Nr. 200 980	150 mm
Gewicht ohne Netzkabel LS 103 Ec	8,7 kg
Gewicht Führungsgestell FG 150, Best.-Nr. 200 980	4,6 kg

2.4 Emissionen

Die angegebenen Gerauschemissionen sind nach EN 62841-1 gemessen worden und konnen zum Vergleich des Elektrowerkzeugs mit einem anderen und zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Gefahr

Die Gerauschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Tragen Sie dazu stets einen Gehorschutz, auch wenn das Elektrowerkzeug ohne Belastung lauft!

2.4.1 Angaben zur Gerauschemission

Die nach EN 62841 ermittelten Gerauschemissionswerte betragen:

Schalldruckpegel L PA = 100dB (A)

Unsicherheit K PA = 1,5dB (A)

Schalleistungspegel LWA = 108dB (A)

Unsicherheit K WA = 1,5 dB (A)

2.4.2 Angaben zur Vibration

Die typische Hand-Arm-Schwingung ist 5,1m / s^2

2.5 Lieferumfang

Lichtstrom-Kettenstemmer LS 103 Ec komplett mit:

1 Führungsschiene, kpl.
1 Fräskette
1 Kettenrad
1 Queranschlag
2 Bedienwerkzeuge
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“

2.6 Bestimmungsgemäß Verwendung

Der Lichtstrom-Kettenstemmer ist ausschließlich zum Stemmen von Massivholz unter Verwendung von Fräsketten vorgesehen. Die Abmessung der verwendeten Fräskettengarnituren (Führungsschiene, Fräskette und Kettenrad) muss den in dieser Betriebsanleitung aufgeführten Fräskettengarnituren entsprechen.

Ein anderer Gebrauch als oben beschrieben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorgeht, haftet der Hersteller nicht.

Um die Maschine bestimmungsgemäß zu verwenden, halten Sie die von MAFELL vorgeschriebenen Betriebs-, Wartungs- und

Instandsetzungsbedingungen ein.

2.7 Restrisiken

Gefahr

Bei bestimmungsgemäßem
Gebrauch und trotz der Einhaltung der Sicherheitsbestimmungen
bleiben durch den
Verwendungszeck
hervorgerufene Restrisiken, welche zu gesundheitlichen Folgen führen können.

• Berühren der Fräskette im offenen Bereich.
• Berühren des unterhalb des Werkstücks vorstehenden Teils der Fräskette beim Stemmen.
• Berühren der Fräskette von der Seite.
• ReiBden der Fräskette.
• Rückschleudern der Maschine gegen den Anwender, wenn der Queranschlag beim Freihand-Fräsen nicht befestigt ist.
• Berühren spannungsfährender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.
• Emission gesundheitsgeführder Holzstäube bei länger undauerndem Betrieb ohne Absaugung.

3 Sicherheitshinweise

Gefahr

Beachten Sie stets die folgenden

Sicherheitshinweise und die im

jeweiligen Verwenderland

geltenden

Sicherheitsbestimmungen!

Lesen Sie auch die

Sicherheitshinweise im beigeufigsten

Heft 070500 „Sicherheitshinweise"

(nach Norm 62841-1).

Allgemeine Hinweise:

• Kinder und Jugendliche)dürfentheseMaschine nicht bedieren.Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zumZwecke ihrer Ausbildung.
• Arbeitsen Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschreibenben Schutzvorrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beinträchtigen konnte.
• Beim Einsatz der Maschine im Freien wird die Verwendung eines Fehlerstromschutzschalters empfohlen.
• Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden. Der Austauscharf nur durch Mafell oder einer autorisierten MAFELL-Kundendienstwerkstatt erfolgen, um Sicherheitsgeführungen zu vermeiden.
• Scharfe Knicke am Kabel verhindern. Speziell beim Transport und Lager der Maschine das Kabel nicht um die Maschine wickeln.

Hinweise zur Verwendung persönlicher Schutzausrüstungen:

• Tragen Sie beim Arbeitsen immer einen Gehorschutz.
• Tragen Sie beim Arbeitsen immer eine Staubschutzmaske.
• Tragen Sie beim Arbeiten immer eine Schutzbrille.

Hinweise zum Betrieb:

• Sorgen Sie für einen freien und rutschsicheren Standplatz mit ausreichender Beleuchtung.

• Ziehen Sie vor dem Werkzeugwechsel, Einstellarheiten und vor dem Beseitigen von Störungen (dazu gehört auch das Entfernen von eingeklemmen Splittern) den Netzstecker.

• Bearbeiten Sie keine Werkstücke, die für die Leistungsfähigkeit der Maschine zu Klein oder zu groß sind.

• Spannen Sie die Fräskette und die Führungsschiene sachgemäß ein und halten Sie sie in Ordnung. Reparieren Sie defekte Fräsketten vor der Wiederverwendung fachgerecht und verwenden Sie nur scharfe Fräsketten!
• Achtung: Verwenden Sie bei Maschine ohne Führungsgestell FG 150 nur 100er-Fraskettengarnituren!
• Entfernen Sie den Kettenschutz nur zum Werkzeugwechsel und schrauben Sie ihren anschließend sofort wieder an. Arbeiten Sie nie ohne Kettenschutz!
• Transportieren Sie den Kettenstemmer nie mit laufender Fräskette und vermeiden Sie die Berührung der laufenden Fräskette mit dem Erdboden!
• Der Schalterarf nicht festgeklemmt werden.
• Kontrollieren Sie vor dem Einsatzen ob die Fräskette richtig gespannt ist.
• Sichern Sie, wenn immer möglich, das Werkstück gegen Wegschwenken, Wegrutschen, Umkippen und Hochwippen, z.B. durch SpanNZwingen.
• Beginnen Sie mit dem Stemmen des Werkstücks erst, wenn die Fräskette ihre volle Drehzahl erreicht hat.
• Kontrollieren Sie das Werkstück auf Fremdkörper.
  Stemmen Sie nicht in Metallteile, z. B. Nagel.
• Halten Sie die Maschine bereits vor dem Einsatz gut fest, damit muss die Fräskette frei stehen. Mit laufender Fräskette zum Stemmen ansetzen. Achten Sie damit auf einen sicheren Stand.
• Führn Sie beim Stemmen das Anschlusskabel immer nach hinten von der Maschine weg.
• Passen Sie den Vorschub beim Stemmen der Materialstärke an. Zu rasches Einstemmen führt zur Überlastung des Motors, zu unsauberen Stemmlöchern und zu einem Schnellen Abstumpfen der Fräskette.

• Entfernen Sie die Maschine erst dann vom Werkstück, wenn die Fräskette zum Stillstand gekommen ist.

• Greifen Sie nie bei laufender Maschine in den Späneauswurf und in den ungeschützten Bereich der Fräskette.

• Achten Sie beim Freihand-Fräsen vor Einschalten der Maschine darauf, dass der Queranschlag befestigt ist und am Werkstück anliegt. Ohne Queranschlagarf nicht gefrast werden!
• Verwenden Sie die Maschine nur im Freien beziehungsweise in gut gelufteten Räumen.
• Tragen Sie eine Staubschutzmaske während des Betriebs der Maschine

Hinweise zur Wartung und Instandhaltung:

• Die regelmäßige Reinigung der Maschine, vor allem der Verstelleinrichtungen und der Führungen, stellt einen wichtigen Sicherheitsfaktor dar.
• Es dürfen nur original MAFELL-Ersatz- und Zubehörteile verwendet werden. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.
• Tragen Sie Schutzhandschuhe bei allen Wartungsund Instandhaltungsarbeiten.

4 Rüsten / Einstellen

4.1 Netzanschluss

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild der Maschine angegebenen Betriebsspannung übereinstimmt.

4.2 Montage Fräskettengarnitur

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

• Schrauben Sie die Führungsschiene mit der Zylinderschraube möglich an. Achten Sie damit daraufuf, dass die Führungsschiene plan in der Führung am Getriebegehause anliegt und drehen Sie eventuell den Gewindestift 14 (Abb. 1) Heraus.
  Die Montage von Fräskette und Kettenrad erfolgt wie unter 4.3 und 4.4 beschrieben.

4.3 Fräskettenwechsel

Gefahr!

Bei allen Wartungsarbeiten den Netzsteckerziehen.

Achten Sie darauf, dass die aufzuspannende Fräskette gut geschärft ist, da dies die Grundvoraussetzung für einwandfrei Stemmungen ist.

Gehen Sie zum Wechsel der Fräskette wie folgt vor:

• Entspannen Sie zuerst die Fräskette mittels Gewindestift 14 (Abb. 1).
• Entfernen Sie den Kettenschutz 11 (Abb. 2) durch gleichzeitiges Lösen der beiden Rändelschrauben.
• Lösen Sie die Zylinderschraube 16.
• Losen und entnahmen Sie die Senkschraube in der Getriebewelle.
• Nehmen Sie Kettenrad, Fräskette und Führungsschiene zusammen ab.
• Verfahren Sie zur Montage in umgekehrter Reihenfolge.
• Montieren Sie die neue Fräskette wieder zusammen mit dem Kettenrad und der Führungsschiene und achten Sie darauf, dass die Schneidezahne in Arbeitsrichtung (siehe Pfeil auf dem Kettenschutz 11 (Abb. 2)) laufen.
• Befestigen Sie die Senkschraube in der Getriebewelle.
• Ziehen Sie die Zylinderschraube 16 leicht an und spannen Sie die Fräskette mit dem Gewindestift 14 (Abb. 1). Die richtige Kettenspannung ist erreicht, wenn sich die Fräskette in der Mitte der Führungsschiene ca. 6mm anheiten lasst.
• Ziehen Sie die Zylinderschraube 16 (Abb. 2) nach Beendigung der Einstellarheiten wieder fest an.
• Bringen Sie den Kettenschutz 11 wieder an!

4.4 Kettenradwechsel

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

• Beim Kettenradwechsel muss die Senkschraube in der Getriebewelle mit dem an der Maschine befestigten Sechskant-Schraubendreher durch einen leichten Schlag gegen den Schlüssel gelöst werden.
• Verfahren Sie zur Montage in der umgekehrter Reihenfolge. Stecken Sie das neue Kettenrad so auf die Getriebewelle, dass die Kettenradnut in den Zylinderstift greift, der quer durch die Getriebewelle gesteckt ist.

5 Betrieb

5.1 Inbetriebnahme

These Betriebsanleitung muss allen mit der Bedienung der Maschine beauftragten Personen zur Kenntnis gegeben werden, wobe insbesondere auf das Kapitel „Sicherheitshinweise" aufmerksam zu machen ist.

5.2 Ein- und Ausschalten

Gefahr

Achten Sie darauf, dass die Fräskette frei beweglich ist.
Führten Sie die Anschlussleitung nach hinten weg.

Halten Sie die Maschine mit beiden Händen fest.

Schalten Sie die Maschine nur ein, wenn die Fräskette keinen Kontakt mit dem Werkstück hat.

• Einsatzen: Entriegeln Sie zuerst die Einsatzspere nach vorne durch Drucken des Sperrhebels 4 (Abb. 2). Betätigten Sie danach den Schalthebel 3. Da es sich um einen Schalter ohne Arretierung handelt, lauft die Maschine nur so lange, wie dieser Schalter gedrückt wird.

• Ausschalten: Zum Ausschalten setzen Sie den Schalthebel 3 los. Die Einschalsperre wird damit automatisch wieder wirksam und sichert die Maschine gegen irrtümliches Einsatzen

Einschaltvorgänge erzeugen kurzzeitige

Spannungsabsenkungen. Beiungunstigen Netzbedingungen konnen Beeinträchtigungen anderer Geräte auftreten.

Bei Netzimpedanzen kleiner als 0,27 Ohm sind keine Störungen zu erwarten.

5.3 Queranschlageinstellung

Der Abstand des Zapfenloches zur Bundseite ist mit dem Queranschlag 6 (Abb. 2) von 8 bis 150 mm stufenlos einstellbar.

• Losen Sie den Klemmhebel 8 und stellen Sie den Abstand auf Skala 7 ein. Beachten Sie die Ablesekante je nach Lochbreite 30, 35 oder 40mm
• Ziehen Sie den Klemmhebel 8 danach wieder fest an. Der Klemmhebel ist verstellbar und kann durch Hochziehen in jeder gewünschte Spannstellung gebracht werden.

5.4 Stemtiefeneinstellung

Die Zapfenlochte kann stufenlos eingestellt werden.

• Losen Sie den Klemmhebel 10 (Abb. 2) und stellen Sie den Tiefenanschlag 9 mit einem Meterstab auf Tiefe ein.
• Ziehen Sie den Klemmhebel 10 fest (verstellbar wie 8) - nicht in Stemmrichtung stellen! Die Stemmtiefe ist abhängig von der verwendenten Fräskettengarnitur.

5.5 Arbeitsweise

Halten Sie zum Stemmen die Maschine an beiden Handgriffen 1 und 2 (Abb. 2) und führen Sie sie - der Queranschlag 6 muss am Holz anliegen. Stemmen Sie

zuerst den Anfang und das Ende des Zapfenloches aus und danach den Rest. Stemmen Sie mit gleichmäßigem Druck und Vorschub. Die Fräskette sollte nach zweistündiger Betriebszeit gereinigt und in dunnflüssigem Ölbad geschmiert werden.

5.6 Stemmen von Aussparungen

Hierzu können an den Bohrungen 4,5 mm am Queranschlag 6 (Abb. 2) zwei Holzleisten angeschaubt werden (siehe Abb. 4).

6 Wartung und Instandhaltung

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

MAFELL-Maschinen sind wartungsarm konstruiert.

Die eingesetzten Kugellager sind auf Lebenszeit geschmiert. Nach längerer Betriebszeit empfehlen wir, die Maschine einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu übergeben. Für alle Schmierstellen nur unser Spezialfett, Bestell -Nr. 049040 (1 kg - Dose), verwenden.

6.1 Fräsketten

Die auf der Maschine benutzte Fräskette sollte nach zweistündiger Betriebszeit gereinigt und in dunnflüssigem Ölbad geschmiert werden. Bauen Sie dazu die Fräskette aus (siehe Kapitel 4.3).

Tauschen Sie stumpfe Fräsketten aus oder halten Sie sie bei einer MAFELL-Kundendienstelle oder von einem geeigneten Scharfdienst nachschleifen.

6.2 Lagerung

Reinigen Sie die Maschine sorgfältig, wenn die Maschine länger Zeit nicht verwendet wird. Spruhen Sie blanke Metallteile mit einem Rostschutzmittel ein.

7 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzsteckerziehen!

Im Folgenden sind eine der zahligsten Störungen und ihre Ursachen aufgeführrt. Bei weiteren Störungen wenden Sie sichitte an ihren Handler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Beseitigung
Maschine{lösst sich nicht einschalten	Keine Netzpannung vorhanden	Spanningsversorgungkontrollieren
	Kohlebürsten abgenützt	Maschine in die MAFELL-Kundendienstwerkstatt bringen
Späneauswurf verstopft	Holz zu feucht	Späneauswurf reinigen
Maschinebleibt während des Schneidens stehen	Netzausfall	Netzseitige Vorsicherungenkontrollieren
	Überlastung der Maschine	Vorschubgeschwindigkeitverringern
	Kohlebürsten abgenutzt	Maschine in die MAFELL-Kundendienstwerkstatt bringen

8 Sonderzubehör

• Führungsgestell FG 150 Best.-Nr. 200980
• Schlitzgerät SG 230 Best.-Nr. 200990
• Schlitzgerät SG 400 Best.-Nr. 201000
• Schlitzgerät SG 500 Best.-Nr. 201005
• Spanneinrichtung (zu SG 400) Best.-Nr. 039602
• Führungsschiene, kpl. 28x40x100 Best.-Nr. 091010
• Führungsschiene, kpl. 28x40x150 Best.-Nr. 091011
• Führungsschiene, kpl. 28x30/35x100 Best.-Nr. 091012
• Führungsschiene, kpl. 28x30/35x150 Best.-Nr. 091013
• Führungsschiene, kpl. 30x30/35x100 Best.-Nr. 091014
• Führungsschiene, kpl. 28x1.5x150 Best.-Nr. 091016
• Führungsschiene, kpl. 28x2x150 Best.-Nr. 091017
• Fräskette 28x35/40/50x100 Best.-Nr. 091224
• Fräskette 28x35/40x100 Best.-Nr. 091230
• Fräskette 28x35/40x150 Best.-Nr. 091234
• Ersatzglieder + Niete 28 mm Best.-Nr. 091279
• Kettenrad 28x35/40 Best.-Nr. 091683

9 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

Hinweis für den Kundendienst:

Wenne 103 Ec (mit Cuprexmotor) an ein beim Kunde vorhandenes Schlitzgerat SG 400 bzw. SG 500 (bis Herstellungsjahr 2006) angebaut werden soll, so muss am Schlitzgerat das Ritzel kpl. (Pos.2), Art.-Nr. 200842 durch das Ritzel kpl. 204740 ausgetauscht werden.

An dem Ritzel kpl. 204740 kann der Handgriff mittels des Sechskantschraubendreher SW 4 der der LS 103 Ec als Zubehör beiliegt abgenommen werden und somit die LS 103 Ec am SG 400 / SG 500 angebracht werden.

Table of Contents

2.3 Technische gegevens

4 Voorbereiden / Instellen

4.1 Netaansluiting

Hierzu können an den Bohrungen 4,5 mm am Queranschlag 6 (Abb. 2) zwei Holzleisten angeschaubt werden (siehe Abb. 4).

Folgende stojemissionsværdier er beregnet iht. EN 62841:

Lydtryksniveau L PA = 100dB (A)

Usikkerhed K PA = 1,5dB(A)

Lydeffektniveau LwA = 108 dB (A)

Usikkerhed K WA = 1,5 dB (A)

2.4.2 Informationer vedr. vibrationer

Den typiske hand-arm-svingning er 5,1m / s^2

2.5 Leveringsomfang

Pri vsech servisnich pracich yvtahnete zastrcku.
