ZK 115 Ec - Glodalni stroj Mafell - Brezplačna navodila za uporabo

Vrsta izdelka	Rezkalnik za lesene konstrukcije
Znamka	Mafell
Model	ZK 115 Ec
Delovna napetost	230 V AC
Omrežna frekvenca	50 Hz
Poraba moči pri neprekinjenem delovanju	3000 W
Električna poraba pri neprekinjenem delovanju	15,5 A
Hitrost v prostem teku	4400 min-1
Kot nagiba glave	0 – 60°
Nastavitev globine	0 – 83,5 mm
Teža stroja (brez glave in kabla)	21,1 kg
Teža rezkalne glave ∅ 150 x 115 mm	3,0 kg
Teža rezkalne glave ∅ 236 x 50 mm	3,5 kg
Teža rezkalne glave ∅ 190 x 80 mm	5,9 kg
Raven zvočnega tlaka (LPA)	101 dB(A)
Vibracije (tipično roka-rama)	4,0 m/s2
Standardna oprema	Vzporedno vodilo, križni izvijač, Torx izvijač T15, navodila, varnostni priročnik, rezkalna glava ∅ 150 x 115 mm
Varnostne naprave	Fiksni zgornji zaščitni pokrov, premični spodnji pokrov, premični zgornji pokrov, široko podnožje, ročaji, krmilna naprava in zavora
Vzdrževanje in čiščenje	Redno čiščenje, odstranjevanje smole z glav, preverjanje premičnega zaščitnega pokrova
Dodatna oprema na voljo	Vodila, rezkalne glave ∅ 190 x 80 mm in ∅ 236 x 50 mm, adapterji

Pogosto zastavljena vprašanja - ZK 115 Ec Mafell

Kako zamenjati rezkalno glavo na ZK 115 Ec?

Izključite omrežni vtič. Zavarujte orodje z zatičem (31). Z imbus ključem (29) odvijte cilindrični vijak v nasprotni smeri urinega kazalca. Odstranite sprednjo prirobnico (27) in rezkalno glavo. Očistite vreteno in prirobnične površine. Namestite novo glavo in pazite, da se pogonske osi zaskočijo v izvrtine. Dobro privijte vijak s prirobnico. Odstranite zatič in ključ.

Kako nastaviti kot zareze na rezkalniku?

Popustite vpenjalno ročico (8) in nastavite želeni kot (0 do 60°) na kotni skali (6). Ročico dobro zategnite. Prav tako nastavite indikator globine (4) in indikator sledenja (16) na isto vrednost kota.

Kaj storiti, če stroj ne zažene?

Najprej preverite omrežno napetost in omrežno varovalko. Če je napajanje pravilno, so morda oglene ščetke obrabljene. V tem primeru odnesite stroj v pooblaščeni servis MAFELL.

Kako zamenjati reverzibilne nože rezkalne glave?

Obvezno izključite omrežni vtič. Odstranite orodje iz stroja (glejte postopek menjave orodja). S priloženim ključem popustite vijake reverzibilnih nožev, jih zavrtite za 90° ali zamenjajte. Očistite vse dele in komoro za nože. Ponovno sestavite orodje ob upoštevanju navora zategovanja 4 Nm za vijake nožev.

Kakšna je največja globina rezanja?

Nastavitev globine je od 0 do 83,5 mm. Dejanska globina je odvisna od nastavljenega kota zareze in uporabljene rezkalne glave. Za natančne vrednosti si oglejte tabelo dimenzij rezkanja v navodilih.

Kako uporabljati vzporedno vodilo?

Popustite krilne vijake (19) vzporednega vodila (18). Nastavite ga na levo ali desno stran glede na vašo potrebo. Privijte adapter (33) na vzporedno vodilo. Namestite stroj na vodilo in ga poravnajte z indikatorjem sledenja na želeno sled. Zategnite krilne vijake.

Kakšne so bistvene varnostne naprave?

Stroj je opremljen s fiksnim zgornjim zaščitnim pokrovom, premičnim spodnjim zaščitnim pokrovom, premičnim zgornjim zaščitnim pokrovom, širokim podnožjem, ročaji in krmilno napravo z avtomatsko zavoro. Nikoli ne odstranjujte ali obhajajte teh naprav.

Kako vzdrževati stroj po daljši uporabi?

Redno čistite prah iz prezračevalnih odprtin s sesalnikom. Preverite gibljivost zaščitnega pokrova. Če se pokrov ne zapre samodejno, se obrnite na servis MAFELL. Odstranite smolo z rezkalnih glav tako, da jih za 24 ur namočite v petrolej.

Katera dodatna oprema je na voljo?

Vodila (3 m, podaljšek 1,5 m), dodatne rezkalne glave (∅ 190 x 80 mm, ∅ 236 x 50 mm) in adapterji za vzporedno vodilo so na voljo kot opcija.

Kako nastaviti globino rezkanja na nič?

Popustite krilni vijak (10). Obračajte ročaj (1), dokler indikator globine (4) ne kaže nič na skali globine (5). Ponovno zategnite krilni vijak. Rob rezila glave mora biti na isti ravni kot nosilec osnovne plošče.

NAVODILA ZA UPORABO ZK 115 Ec Mafell

Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VÝSTRAHA

i. V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo risb 136
2 Podatki o proizvodu....136
2.1 Podatki o proizvajalcu 136
2.2 Oznaka stroja 136
2.3 Tehnični podatki 137
2.4 Emisije 137
2.5 Obseg dobave 138
2.6 Varnostne naprave....138
2.7 Namenska uporaba....138
2.8 Preostalo tveganje....139
3 Varnostni napotki....139
4 Opremljanje / nastavitev....140
4.1 Omrežna priključitev....140
4.2 Zamenjava orodja....140
4.3 Zamenjava obračalnih plošč....141
5 Obratovanje....141
5.1 Prevzem v obratovanje....141
5.2 Vklop in izklop 141
5.3 Rezkanje zasekov 142
5.4 Sploščenje, rezkanje utorov in čepov....143
6 Servisiranje in vzdrževanje....143
6.1 Stroj....143
6.2 Orodje....143
6.3 Skladiščenje 143
7 Odprava motenj....144
8 Poseben pribor....144
9 Eksplozijski pogled in seznam nadomestnih delov 144

1 Pojasnilo risb

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta simbol označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

za stroje s št. art. 925001, 925020, 925021, 925023

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], faks +49 (0)7423/812-218, E-pošta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Razred zaščite II

CE znak za dokumentiranje skladnosti z osnovnimi zahtevami glede varnosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Električnega orodja ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poškodb morate prebrati Navodilo za obratovanje.

2.3 Tehnični podatki

Obratovalna napetost		230 V AC
Omrežna frekvenca		50 Hz
Odvzemna moč pri neprekinjenem obratovanju	3000 W
Poraba toka neprekinjeno obratovanje		15,5 A
Število v praznem teku 4400 min		-1
Vrtljivo od		0 – 60°
Globinska nastavitev		0 - 83,5 mm
Delovno orodje
za izdelovanje zasekov: Rezkalna glava ∅ 150 x 115 mm n		maks. = 5800 min^-1
za sploščenje: Rezkalna glava ∅ 190 x 80 mm n	Rezkalna glava ∅ 236 x 50 mm	n_maks. = 5800 min^-1 maks. = 5800 min^-1
Teža	Stroj z omejevalom brez rezkalne glave in omrežnega kabla	21,1 kg
	Rezkalna glava ∅ 150 x 115 mm	3,0 kg
Rezkalna glava ∅ 236 x 50 mm 3,5 kg
Rezkalna glava ∅ 190 x 80 mm 5,9 kg
Hitrost reza pri nazivni obremenitvi: Rezkalna glava ∅ 236 x 50 mm 54,3 m/s	Rezkalna glava ∅ 150 x 115 mm	34,5 m/s
	Rezkalna glava ∅ 190 x 80 mm	43,8 m/s

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z DIN EN 62841-1 in jih je mogoče uporabiti za primerjavo električnega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zaščito za sluh, tudi će električno orodje deluje brez obremenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841 ugotovljene vrednosti emisije hrupa znašajo:

Nivo zvočnega tlaka L	_PA = 101 dB (A)
Negotovost K	_PA = 3,0 dB (A)
Raven zvočne moči	L_PA = 109 dB (A)
Negotovost K	_PA = 3,0 dB (A)

Merjenje hrupa je bilo opravljeno s serijsko sodobavljeno rezkalno glavo.

Obdelovanec: smreka 140 x 140 x 2000 mm; Globina rezkanja: 20 mm; Vodilo brez omejevalnika

2.4.2 Podatki o vibracijah

Tipični tresljaj roke znaša 4,0 m/s².

2.5 Obseg dobave

Tesarski rezkar za izdelovanje zasekov ZK 115 Ec kompleten, vsebuje:

1 vzporedni omejevalnik
1 rezkalna glava za zaseke ∅ 150 x 115 mm
1 vzporedni omejevalnik
1 šestrobi izvijač
1 izvijač Torx T 15
1 Navodilo za obratovanje
1 zvezek „Varnostni napotki“

2.6 Varnostne naprave

Nevarnost

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogočiti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poškodbe. Ne uporabljajte stroja z manjkajočimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zgornji fiksiran zaščitni pokrov
• spodnji premični zaščitni pokrov
• zgornji premični zaščitni pokrov
• velika osnovna plošča
• Ročaji
• preklopna priprava in zavora

2.7 Namenska uporaba

MAFELL tesarski rezkar za izdelovanje zasekov ZK 115 Ec je namenjen izključno za obdelovanje lesa. Za ročni pomičnik uporabite le orodje, ki je označeno z znakom MAN morebiti z znakom BG-Test.

Dimenzije uporabljenih rezkalnih glav in glav za sploščenje morajo ustrezati orodjem, navedenim v tem Navodilu za obratovanje.

Orodje je izdelano v skladu z evropskim standardom EN 847-1.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za škodo, ki je posledica drugačne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

2.8 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik rezkalne glave v območju zagonske odprtine.
• Dotik dela rezkalne glave, ki med rezkanjem štrli pod obdelovancem.
• Udarec stroja nazaj v primeru, če se obdelovanec zatakne.
• Prelom in izmet orodja ali delov orodja.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen.
• Ogrožanje sluha pri daljšem delu brez zaščite za sluh.
• Emisija zdravju nevarnega lesnega prahu pri daljšem obratovanju brez odsesavanja.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe! Preberite tudi varnostne napotke v priloženi knjižici "Varnostni napotki".

• Nikoli ne delajte brez predpisane opreme za zadevni delovni postopek in na stroju ne spreminjajte ničesar, kar bi lahko ogrozilo varnost pri delu.
• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Pred vsakim postopkom preverite, ali so zaščitne in delovne priprave dobro pritrjene in niso poškodovane, ali brezhibno obratujejo, in ali deluje premični zaščitni pokrov brez sponk.

• Upoštevajte vplive okolja. Stroja ne izpostavljajte dežju in se izogibajte delu v vlažnem ali mokrem okolju ter v bližini gorljivih tekočin ali plinov.

• Pri uporabi stroja na prostem priporočamo uporabo zaščitnega stikala za okvarni tok.

• Stroja ne vlecite za kabel in vtiča ne vlecite iz vtičnice tako, da ga povlečete za kabel.
• Pazite na to, da je kabel zaščiten pred oljem in vročino, in da ni speljan preko ostrih robov.
• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL.
• Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju stroja ne smete ovijati kabla okoli stroja.
• Uporabljajte le rezkalne glave s karakteristikami, ki so navedene v tem Navodilu za obratovanje.
• Stroj shranite v suhem, zaprtem prostoru izven dosega otrok.

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zaščito za sluh.
• Pri delu vedno nosite zaščitno masko.
• Pri delu vedno nosite zaščitna očala

Napotki za obratovanje:

• Stroj sme upravljati le ena oseba.
• Poskrbite za prosto in pred zdrsom varno stojišče stroja z zadostno osvetlitvijo.
• Pred zamenjavo orodja, nastavitvenimi deli in pred odpravo motenj (sem spada tudi odstranitev zatakjenih ostružkov) morate izvleči omrežni vtič.
• Ne obdelujte nobenih obdelovancev, ki so premajhni ali preveliki za zmogljivost stroja.
• Rezkalno glavo strokovno montirajte in pritrdite. Uporabite ostre nože in predrezila; topi noži povečajo nevarnost udarca nazaj. Poškodovane nože in rezila takoj zamenjajte in pritrdite tako, da se med obratovanjem ne morejo sneti.
• Premični zaščitni pokrov v odprtem stanju ne sme biti blokiran.
• Stikalo ne sme biti zataknjeno.
• Pred vklopom preverite, ali je rezkalna glava pritegnjena, vpenjalni ključ in zatič pa odstranjena.
• Če je le možno obdelovanec zavarujte pred zdrsom, npr. s primežem.

• Stroj že pred vklopom dobro držite.

• Z rezkanjem obdelovanca pričnite šele, ko rezkalna glava doseže svoje polno število vrtljajev.

• Preverite, da se na obdelovancu ne nahajajo tujki. Ne rezkajte v kovinske dele, npr. žeblje.
• Med rezkanjem nikoli ne posegajte pod obdelovanec (nevarnost poškodb!).
• Med rezkanjem priključni kabel vedno speljite v smeri nazaj, stran od stroja.
• Enakomerno potiskanje med rezkanjem podaljša življenjsko dobo nožev in stroja. Ne rezkajte vzvratno ali s potopom.
• Stroj odstranite z obdelovanca šele, ko se je rezkalna glava popolnoma ustavila.
• Ko stroj deluje, nikoli ne posegajte po rezkalni glavi ali v izmet ostružkov. Pred pričetkom nastavljanja, stroj vedno izklopite in pustite, da se rezkalna glava popolnoma ustavi.
• Stroj pospravitele z zaprtim premičnim zaščitnim pokrovom. Premičnega zaščitnega pokrova in sprednjega ščitnika ne zatikajte, pazite na brezhibno delovanje. Ne odstranjujte zaščitnih delov.
• Rezkar za izdelovanje zasekov se sme uporabljati le na prostem ali na odprtih mestih, ker učinkovito odsesovanje ni možno.

Napotki za servisiranje in vzdrževanje:

• Pomemben varnostni faktor predstavlja redno čiščenje stroja, predvsem priprav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti stroja.

4.2 Zamenjava orodja

Nevarnost

Obratovalno število vrtljajev ne sme biti višje od na orodju navedenega najvišjega št. vrtljajev.

Pazite na pravilno smer vrtenja!

Rezila se ne smejo dotikati drug drugega ali vpenjalnih elementov.

Pri menjavi orodja pazite na čistočo. Vpenjalne površine morajo biti očiščene umazanije, masti, olja in vode.

Zatezni moment je treba preveriti med montažo, pred vsakim ponovnim zagonom in v rednih intervalih med daljšo obdelavo. Za preverjanje uporabite ustrezen momentni ključ.

• Orodje blokirajte z zatičem 31 (sl. 1+2).
• Z šestrobim izvijačem 29 izvijte cilindrski vijak v nasprotni smeri urnega kazalca, snemite sprednjo prirobnico 27 in rezkalno glavo.
• Z vretena za orodje in vpenjalnih površin odstranite ostružke in prah in montirajte orodje. Pri tem pazite na to, da oba sornika sojemalnika na vretenu zagrabita v obe izvrtini na orodju.
• Vstavite cilindrski vijak s prirobnico in ga dobro pritegnite s šestrobim izvijačem.
• Odstranite zatič in šestrobi izvijač.

Nevarnost

Število vrtljajev praznega teka delovne gredi = 4400 min ^-1 , zato vgradite le rezkalne glave z n ≥ 5800 min ^-1 .

4.3 Zamenjava obračalnih plošč

Nevarnost

Pred zamenjavo in nastavitvijo obvezno izvlecite omrežni vtič. Nože montirajte in demontirajte v skladu z postopki, opisanimi v Navodilu za obratovanje. Pogoj je absolutna skrbnost!

Vpenjalne površine morajo biti očiščene umazanije, masti, olja in vode.

Upoštevajte navedene pritezne momente! Natezne vijake smete pritegovati le s priloženim orodjem ali z orodjem enakih dimenzij. Ne smete uporabljati udarnih orodij, vzvodov, podaljškov ali drugih orodij.

Da se prepreči neuravnoteženost, morajo biti vedno montirana vsa rezila.

Rezkalna glava oz. glava za sploščenje je opremljena z zamenljivimi obračalnimi ploščami iz karbidne trdine. Komplizirano in zamudno naknadno brušenje ni potrebno, saj se lahko pri topih rezilih obračalne plošče iz karbidne trdine bodisi le obrnejo ali pa zamenjajo.

• Snemite orodje s stroja (glejte razdelek 4.2).
• Privite obrnilne plošče iz karbidne trdine popustite s priloženim ključem in jih obrnjene za 90° znova pritegnite (4Nm) oz. po trikratnem obračanju zamenjejte z novimi obrnilnimi ploščami.
• Očistite vse dele in komoro za nože v rezkalni glavi.

Aluminijasto orodje se sme čistiti od sole le s topili, ki ne nažirajo aluminija.

- Orodje znova montirajte (glejte razdelek 3.2).

- Po montaži novih obrnilnih plošč ali po zamenjavi rezalne strani pazite na enakomeren videz izdelane ploskve. Neenakomerna površina je znak nepravilno montiranih obrnilnih rezalnih plošč. Popravite nased rezalnih plošč.

5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na stroju, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

Preveriti je treba, ali je vsa zaščitna oprema montirana in brezhibno deluje. To velja predvsem za prosto gibljivost premičnega zaščitnega pokrova.

5.2 Vklop in izklop

Nevarnost

Pred vklopom pazite na to, da je rezkalna glava prosto gibljiva in premični zaščitni pokrov zaprt.

Priključni vodnik speljite stran v smeri nazaj.

Stroj trdno držite za predvidene ročaje.

Stroj vklopite le, ko se rezkalna glava ne dotika obdelovanca.

- Vklop: najprej deblokirajte blokado vklopa, tako da pritisnete na blokirni vzvod 12 (sl. 3). Nato pri pritisnjenem blokirnem vzvodu premaknete pretični vzvod 13. Ker gre za stikalo brez aretirnega mehanizma, stroj teče le tako dolgo, dokler držite ta pretični vzvod.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obremenitvi regulira število vrtljajev na fiksno nastavljeno vrednost.

Poleg tega ta elektronika regulira motor pri preobremenitvi, tj. rezkalna glava se ustavi. Stroj morate razbremeniti, dokler rezkalna glava ne doseže polnega števila vrtljajev. Nato pa nadaljujte z znižano potisno hitrostjo.

Izklop: Za izklop spustite pretični vzvod 13. Z vgrajeno avtomatsko zavoro se čas izteka rezkalne glave omeji na pribl. 5 s. Blokada vklopa se avtomatsko ponovno aktivira in rezkar za izdelovanje zasekov zavaruje pred nehotenim vklopom.

5.3 Rezkanje zasekov

5.3.1 Zarisovanje zaseka

Označite kot obojestranskega zarisa zaseka v rezalni točki in ga zarežite. Zaris A - B (sl. 4) potegnite preko lege škarnika.

5.3.2 Nastavitev rezkarja za izdelovanje zasekov

Pred začetkom dela morate na stroju izvesti naslednje nastavitve:

• Nastavite kot zaseka «α»:

rezkalna glava se lahko zasuka za 0 – 60°. Popustite zatično ročico 8 (sl. 5) in na lestvici kotov 6 nastavite vrednost kota (npr. 30°). Pritegnite zatično ročico; natezni položaj ročice se lahko poljubno nastavi z izvlekom po vzdolžni osi.

• Nastavitev kazalca globine:

Prikaz globine rezkanja je odvisen od nastavljenega kota zaseka «α». Kazalec globine 4 se lahko zato nastavi od 0 – 60° in mora biti vedno nastavljen na enako vrednost kota «α» kot lestvica kotov 6. Popustite okrogli roč 9. Kazalec globine 4 na levi strani nastavitvene lestvice 2 (oznaka «rezkalna glava ∅ 150 x 115») premaknite do želene vrednosti kota «α» (zgornji rob je oznaka za odčitanje) in znova pritegnite okrogli roč.

- Globino rezkanja nastavite na 0:

Popustite krilati vijak 10 (sl. 5). Obrnite ročaj 1, da kazalec globine 4 stoji na lestvici globine 5 na ničli. Pritegnite krilati vijak 10 (sl. 5).

Kot noža zasukane rezkalne glave mora ležati v isti ravnini kot podlaga osnovne plošče.

• Nastavitev kazalca zarisa:

Kazalec zarisa 16 (sl. 3) kaže lego kota noža na vodoravni ravnini. Zato mora biti vedno nastavljen na enako vrednost kota «α» kot lestvica kotov 6 (sl. 5). Popustite narebričen gumb 17 (sl. 3). Kazalec zarisa 16 z desnim zunanjim robom nad zarisno lestvico 15 v območju oznake «rezkalna glava ∅ 150 x 115» nastavite na vrednost kota «α». Pritegnite narebričen gumb 17.

Lestvica kotov 6 (sl. 5), kazalec globine 4 in kazalec zarisa 16 (sl. 3) morajo biti vedno nastavljeni na enako vrednost «α».

• Vzporedni omejevalnik:

Vzporedni omejevalnik 18 (sl. 3) se lahko po popustitvi krilatih vijakov 19 prestavi in uporabi na levi ali desni strani.

• Stroj nastavite na zaris:

Premičen zaščitni pokrov odprite, tako da pritisnete ročico 23 (sl. 3), nato pa stroj položite na les tako, da se sprednji ščitnik 37 (Abb. 6) pri tem zasuka nazaj. Kot zaseka, kazalec globine (globina rezkanja 0 mm) in kazalec zarisa morate pred tem nastaviti. Glede na razpoložljiv prostor vodilo 34 (sl. 6) vzporedno izravnajte levo ali desno z razmikom do zarisa A - B (sl. 4) in ga pritrdite

Razmik zarisa do tirnice pribl.:

na desno	10 cm/30°
	15 cm/45°
	20 cm/60°
na levo	32 cm/30°
	30 cm/45°
	27 cm/60°

Adapter 33 (sl. 6) čvrsto privijte na vzporedni omejevalnik 18. Stroj z adapterjem namestite na vodilo in s transkim premikom v vodilih vzporednega omejevalnika s kazalcem zarisa izravnajte na zaris A - B (sl. 4). Pritegnite krilate vijake 19 (sl. 3). Preverite zaris na zadnji lestvici zarisov 7 (sl. 5).

5.3.3 Rezkanje zaseka

• Popustite krilati vijak 10 (sl. 5). Stroj snemite z vodila. Globino rezkanja «T» (sl. 4) nastavite na želeno mero po lestvici globine 5, tako da obrnete ročaj 1 (sl. 5).
• Ponovno pritegnite krilati vijak 10 (sl. 5)! Stroj z adapterjem namestite na vodilo tako, da je rezkalna glava z zaščitnim pokrovom prosta. Vklopite stroj. Premičen zaščitni pokrov odprite tako, da pritisnete ročico 23 (sl. 3) in rezkajte z enakkomernim potiskanjem. Izmetani ostružki se lahko usmerajo s prestavitvijo pločevine za odvajanje ostružkov 24. Stroj vodite tako, da ga držite za oba ročaja 11 in 21.

Po končanem delu pazite na to, da premični zaščitni pokrov nazaj zaprete.

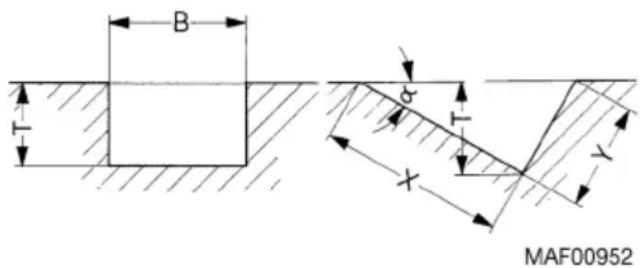

5.3.4 Dimenzije rezkalnika

rezkalna glava	150 × 115					236x50	190x80
«α»°	0	15	30	45	60	0	0
globina«T»(mm)	0 -27	0 -29,7	0 -57,5	0 -77,9	0 -75	0 -70	0 -47
širina«B»(mm)	115						80
X (mm)		115	115	110	86,6
Y (mm)		30,8	66,4	110	150

B T σ T X Y MAF00952

5.4 Sploščenje, rezkanje utorov in čepov

- Lestvico kotov 6 (sl. 5) in kazalec zarisa 16 (sl. 3) nastavite na 0. Odvisno od uporabljene rezkalne glave kazalec globine 4 (sl. 5) nastavite po levi ali desni polovici nastavitvene lestvice 2 (pri rezkalni glavi ∅ 236 ali 190 mm na ustrezno oznako desno, pri rezkalni glavi ∅ 150 mm pa levo). Širina rezkanja, ki je najprej odvisna od širine rezkalne glave, se lahko poveča s stranskim premikom vzporednega omejevalnika 18 (sl. 3).

6 Servisiranje in vzdrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja.

Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu.

Za vsa mazalna mesta uporabite le naše specialno mazivo, naroč. št. 049040 (1 kg doza).

6.1 Stroj

S stroja morate redno brisati nabran prah. Pri tem morate prezračevalne odprtine na motorju posesati s sesalnikom za prah.

Poleg tega je treba preveriti prosto gibljivost premičnega zaščitnega pokrova. Če se slednji po odprtju samodejno ne zapre nazaj, morate stroj odnesti v pooblaščeno MAFELL servisno delavnico.

6.2 Orodje

Z na stroju uporabljenih rezkalnih glav morate redno odstranjevati smolo, saj čisto orodje izboljša kakovost reza.

Smolo odstranite tako, da rezkalne glave za 24 ur potopite v petrolej ali v sredstvo za odstranjevanje smole, ki je na voljo v strokovni trgovini.

Aluminijasto orodje se sme čistiti od sole le s topili, ki ne nažirajo aluminija.

Poškodovane natezne vijake in rezalne elemente pravočasno zamenjajte.

Konstrukcije združenih orodij pri vzdrževanju ne smete spreminjati.

6.3 Skladiščenje

Če stroja ne boste uporabljali dlje časa, ga skrbno očistite. Napršite gole kovinske dele s sredstvom proti rji.

Stroj skladiščite le v suhih prostorih in zaščiteno pred vremenskimi vplivi.

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL.

Motnja	Vzrok	Odprava
Stroja ni možno vklopiti	Ni omrežne napetosti	Preverite napajanje
	Omrežna varovalka v okvari	Zamenjajte varovalko
	Grafitne krtače obrabljene	Stroj odnesite v MAFELL servisno delavnico
Stroj se med praznim tekom samodejno izklopi ali pa se med rezanjem ustavi	Izpad omrežja	Preverite predvarovalke na strani omrežja
	Preobremenitev stroja	Znižajte potisno hitrost

8 Poseben pribor

• vodilo, dolžina 3 m (dvodelno s povezovalnim kosom) naroč. št. 037037
• vodilo, dolžina 3 m (enodelno) naroč. št. 200672
• podaljšek vodila, dolžina 1,5 m naroč. št. 036553
• adapterski par za vzporedni omejevalnik naroč. št. 037195
• Rezkalna glava za zaseke, kompletna ∅ 190 x 80 mm naroč. št. 091417
• Glava za sploščenje, kompletna ∅ 236 x 50 mm naroč. št. 203659

9 Eksplozijski pogled in seznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši spletni strani: www.mafell.com

Obsah
