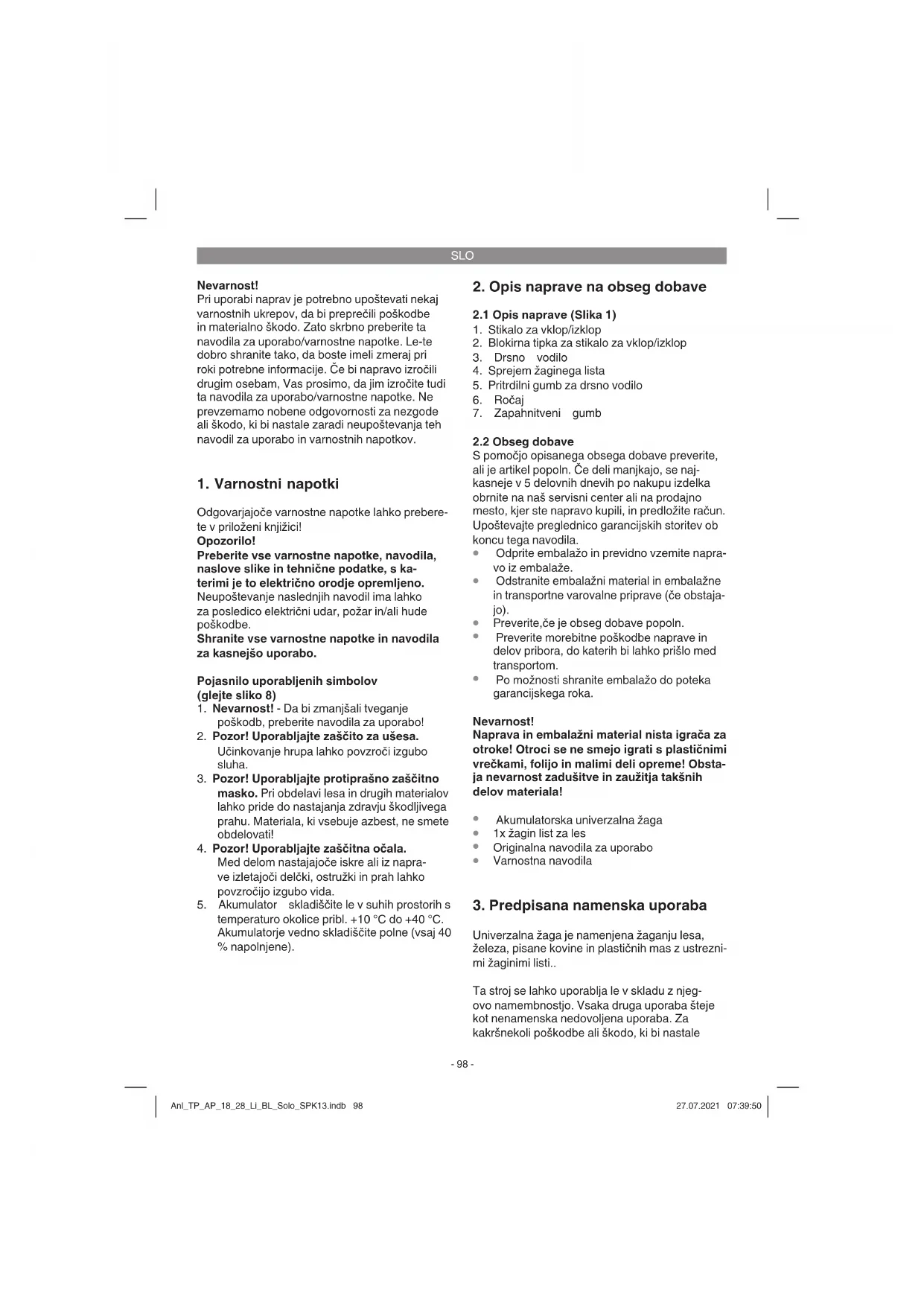

NAVODILA ZA UPORABO TPAP 1828 Li BL EINHELL

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Oporzorilo!

Preberite vse varnostne napotke, navodila, naslove slike in tehnicne podatke, s katerimi je to elektrico orodje opremljeno. Neupostevanje naslednjih navodil ima lahko za posledico elektrici udar, pozar in/ali hude poskodbe.

Shranite vse varnostne napotke in navodila za kasnejso uporabo.

Pojasnilo uporabljenih simbolov (glejte sliko 8)

1. Nevarnost! - Da bizmanjsali tveganje poškodb, preberite navodila za uporabo!
2. Pozor! Uporabljaje zašcitza ušesa. Učinkovanje hrupa lahko povzroci izgubosluha.
3. Pozor! Uporabljate protiprašno zašcitnno masko. Pri obdelavi lesa in drugih materialov lahk o pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovatil!
4. Pozor! Uporabljale zašcitna očala. Med delom nastajoče iskre ali iz naprav ve izletajovi delčki, ostruzki in prah lohko povzrocijo izgubo vida.
5. Akumulator skladišcite le v suhih prostorih s temperaturo okolice prbl. +10°C do +40°C. Akumulatorje vedno skladišcite polne (vsaj 40 % napolnjene).

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Stikalo za vklop/izklop
2. Blokira tipka za stikalo za vklop/izklop
3. Drsno vodilo
4. Sprejem zaginega lista
5. Pritrdilini gumb za drsno vodilo
6. Rocaj
7. Zapahnitveni gumb

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer stane naprvo kupili, in predlozite raucn. Upostevajie preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravo iz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstaja-jo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prislo med transportom.
• Po możnosti shranite embalazo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastićnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zauzitja takšinih delov materiala!

Akumulatorska univerzalna zaaga
1x zagin list za les
Originalna navodila za uporabo
Varnostna navodila

3. Predpisana namenska uporaba

Univerzalna zaga je namenjena zaganju lesa, zeleza, pisane kovine in plasticnih mas z ustrezni mi zaginimi listi..

Ta stroj se lahko uporablja le v skladu z njeg-ovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale

SLO

zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravlajece in ne proizvajalec.

Prosimo, da upostevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovor-nosti, Če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnici podatki

Oskrba motorja z napetostjo: 18 V d.c.
Število hodov listaŽage: 0-2500 min-1
Višina hoda listaŽage: 28 mm
Globina rezanja - les: 200 mm
Globina rezanja - kovina: 12 mm
Globina reza plasticna masa: 20 mm
Največja širinaŽaginega lista: 0,9 - 1,6 mm
Teža: 1,9kg

Nevarnost! Hrup in vibracije

Vredosti hrupa in vibracij so bile ugotavljane v skladu z EN 62841.

Nivo zvoene glaka LpA 82,9 dB (A) Negotovost KpA .5dB Nivo zvoene moi LwA 93,9 dB (A) Negotovost KwA .5dB

Uporablajte zašcito za ušesa.
Hrup lahko povzroči izgubo sluha

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841.

Rezanje lesenih plošč (sprednji ročaj)
Emisijski vrednosti tresljajeν a_n = 13,23 ~m / s^2 Negotovost K = 1,5 m/s²

Rezanje lesenih plosc (zadnji rocaj)
Emisijski vrednosti tresljajev a_n = 11,01 ~m / s^2 Negotovost K = 1,5 m/s²

Rezanje lesenih tramov (sprednji ročaj)
Emisijski vrednosti tresljaje a_h = 11,30 m/s^2 Negotovost K = 1,5 m/s²

Rezanje lesenih tramov (zadnji rocaj)
Emisische vrednosti tresljaje a_v = 10,31 ~m / s^2 Negotovost K = 1,5 m/s²

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in je megoce za primerjavo elektricega orodjaprimerjati z drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je moznno uporabiti tudi za predhodno oceno obretenite.

Opozorilo:

Vrednosti nihanj in emisij hrupa se lahko med dejanso uporabo elektricnega orodja razlikujejo od navenenih vrednosti, kar je odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

• Uporabljaje samo brezhibne naprave.
  Redno yzdruzuite in cistite napravo.
• Vašnacin dela prilagodite naprvi.
• Ne preobrenjuite naprave.
• Po potrebi dajte napravo v preverjanje.
• Izkljucite napravo, ko je ne uporabljate.
• Uporabljaterokavice.

Pozor!

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektricnega orodja:

1. Pośkodbe pljuč, Če ne uporabljate primerne protiprašne zašcitne maske.
2. Poskodbe sluha, ce ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlno.

5. Pred uporabo

Pozor!

Preden začnete izvajati nastavitve na napravi, vedno odstranite akumulator.

5.1 Menjava zaginega lista (sika 2)

Obrnite obroc (a) na sprejemnem delu za list zage (4) kot prikazuje slya 2 tako, da boste lahko potisnili list zage (b) v rezo sprejemnega dela za list zage (4). Sedaj ponovno spustite obroc (a) in obroc (a) bi se moral vriniti v svoj izhodiscni polozaj.

SLO

Če temu ni takto potem poskusite z roko obriniti obroč (a) v njegov izhodisčni položaj. Sedaj preverite s potegom za listŽage, Če se le-ta Čvrsto nahaja v sprejemnem delu.

5.2 Prestavljanje drsnega vodila (sika 3) Za nastavitev drsnega vodila pritsnite fi ksirni gumb za drsno vodilo (5) na desni strani (gledano od spodaj), da odpahnete drsno vodilo (3).Nastavite zeeleno razdaljo in pritsnite fi ksirni gumb za zigin list (3) na levi strani (gledano od spodaj), da drsno vodilo ponovno zapahnete.Preverite, al drsno vodilo dobro sedi. Preverite cvrsto namestitev zaginega cevlja!

5.3 Polnjenje litijeverga akumulatorskega vlozka (sliki 4-5)

1. Potegnite akumulatorski vlozek (d) iz rocaja, ob tem potisnite zaskocno tipko (c) navzdol.
2. Primerajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič napajalnika (e) v zidno vtičnico. Zelena LED-dioda začne utripati.
3. Akumulator potisnite na polnilno napravo.

V tocki 10 (prikaz polnilca) Najdete tabei s pomeni prikaza LED-diod na polnilni naprvi.

Ce poljenje akumulatorskega vložka ni mogoce, preverite

ali je vticnica pod napetostjo.
ali obstaja brezhiben kontakt na polnilinih kontaktih polnilne naprave.
Če poljinje akumulatorskega vložka še vedno ni mogoče, posljite
- napajalnik in napajalni adapter
in akumulatorski vlozek nasi sluzbi za stranke.

Zaprivilno posiljanje se obrnite na naosluzbo za stranke ali prodajno mesto, kjer ste napravo kopili.

Pri posiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamično zapakirati v plastićne vrečke, da ne prihaja do katkih stikov in požara!

V interesu dolge ziviljeniske dobe baterijskega vlozka poskrbite za pravojasno poljenje baterijskega vlozka.To je potrebno v vsakem primuru, ce opazite, da mo naprave pesa.Baterijskega vlozka nikoli ne izpraznite popolnama.S tem poskodujete baterijski vlozek!

5.4 Prikaz Kapacitete akumulatorja (slika 4/ poz.f)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (g). Prikaz kapacitete akumulatorja (f) signalizira stanje napoljenosti akumulatorja s 3 lučkami LED.

Vse 3 LED-lucke svetijo:

Akumulator je do konca napoljen.

Akumulator je še zadostno napoljin.

1 lucka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lucke utripajo:

Temperatura akumulatorja ni dosežena. Akumulator odstranite od naprave in ga pustite en dan na sobni temperaturi. Ce se napaka ponovno pojavi, je bil akumulator globinski izpraznjen in je okvarjen. Akumulator odstranite od naprave. Okvarjenega akumulatorja ne smete već uporabljati ali polniti.

6. Uporaba

6.1 Stikalo za vklop/izklop (sika 1/poz. 1)

Vklop:

Pritisnite blokirno tipko (2) in stikalo za vklop/ izklop (1).

S stikalom za vklop/izklop (1) lahko stopenjsko nastavite stevilo hodov. Bolj ko stiskate na stikalo, večje je stevilo hodov.

Izklop:

Izpustite blokirno tipko (2) in stikalo za vklop/ izklop (1).

6.2 Uporaba večnamenske Žage kot vbodne Žage (Slika 6)

Nastavite večnamensko Žago na material, ki ga Želite Žagati in kot je prikazano na sliki (6). Vkljucite večnamensko Žago in jo potiskajte proti materialu, ki ga Želite Žagati. Hitrost Žaganja morate prerlagajati vrsti materiala.

6.3 Obracanje rocaja (slika 7/pol. 7)

Rocaj (6) lahko obraca tve loe in desno za 90^ . Pritisnite zapahnitveni gumb (7) in rocaj (6) obrnite v levo ali desno za 90^ . Zapahnitveni gumb (7) naj se nato ponovn zaskoci.

SLO

Pozor! Zapahnitveni gumb (7) se mora slisno zaskociti.

7. Cišcenje, vzdřěvanje in narocanje nadomestnih delov

Nearnost!

Pred izvajanjem vsakega cistilnegela dela odstranite akumulator.

7.1 Cischenje

• Zašcitno opremo, zračne reze in ohišje motora vzdřújtke kar se le da v stanju brez prisotnosti prahu in umazanje. Napravo obrisite suho krpo ali s komprimiranim zarkom pod nizkim pritiskom.
• Priporocamo, da napravo očistite nepsoredno po vsakem končanem delu.
  Rednocistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih cistilinih ali razredcilnih sredstve; le-ta lahko poskodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrico napravo povecuje tveganje elektricega udara.

7.2 Vzdřěvanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

7.3 Seznam nadomestnih delov in dodatne opreme:

Pri narocanju nadomestnih delov navedite naslednje:

• tip naprave
  st.art.naprave
  ID-Stevilka naprave
• Stevilka potrebnega nadomestnega dela Aktualne cene in informacije lahko njadete na spleni韧 strani: www.Einhell-Service.com

Namig! Za dobre delovne rezultate priporocamo kakovostno dodatno opremo druzbe kwb! www.kwb.eu [e-mail]

SLO

10. Prikaz polnilnika

Prikaz stanja		Pomen in ukrepl
RdečaLED-dioda	ZelenaLED-dioda
Izklop Utripa	Pripravljeno	na uporaboPolnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku
Vklop Izklop	Poljenje	Polnilnik polni akumulator v načinu hitrega polnenja. Časi polnenja so navedeni na polnilniku.Oporzorilo! Dejanski Časi polnenja se lahko nekoliko razlukujejo od navedeni Časov polnenja glide na obstojće stanje polnosti.
Izklop Vklop	Akumulator je poln in pripravljen na uporabo.Nato se preklopi v blago polnenje, dokler ni povsem poln.Akumulator pustite v polnilniku prbljižno 15 minut dlje.Ukrep:Akumulator odstranite iz polnilika. Polnilnik ločite od omrežja.
Utripa Izklop	Prilagodilino	polnenjePolnilnik je v načinu pazljivega polnenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebuje veččasa. Vzroki so lahko naslednji:- Akumulatorja zelo dolgo niste polnili.- Temperatura akumulatorja ni v idealnem območju.Ukrep:Počakajte do konca postopka polnenja, akumulator lahko kljub temu pol-nite naprej.
Utripa Utripa	Napaka	Postopek polnenja ni mogoc. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilika.
Vklop Vklop	Motnja temperature	Akumulator je prevroč (npr. neposredni sončni Žarki) ali prehladen (pod 0°C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20°C).

SLO

Samo za dezele EU

Elektricnegara orodja ne mecite med gospodinsjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternativa za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznem reciklaranju v primuru predaje lastnine. Staro napravo se lahko v ta namesi tudi prepusti na odvizemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju taksnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez elektrichnih kom-ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremlajocih papirjev o proizvodu, tudi po izvleckih, je dovoljeno samo z izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicnih spremb

SLO

Servisneinformacije

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Akumulator
Obrabni material/ obrabi deli* Žagin list
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprasnja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opisite tonapačno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fizčim osebam, ki tega izdelka ne bodo uporabljale za svjo obtr ali druge samostojne dejavnosti. Ti garancijski pogoji urejao dodatne garancijske storitve, ki jih spodaj nadeveni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vliva na vase zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nestala zaradi neupostevanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neupostevanja navodil za vzdhrveanje in varnostinih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrveanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahétvkke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjavna naprave ne podaljiša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izklujcene iz garancijskih storitevt, są jihni:no no no uvrstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajće dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.
