KASUTUSJUHEND TPAP 1828 Li BL EINHELL

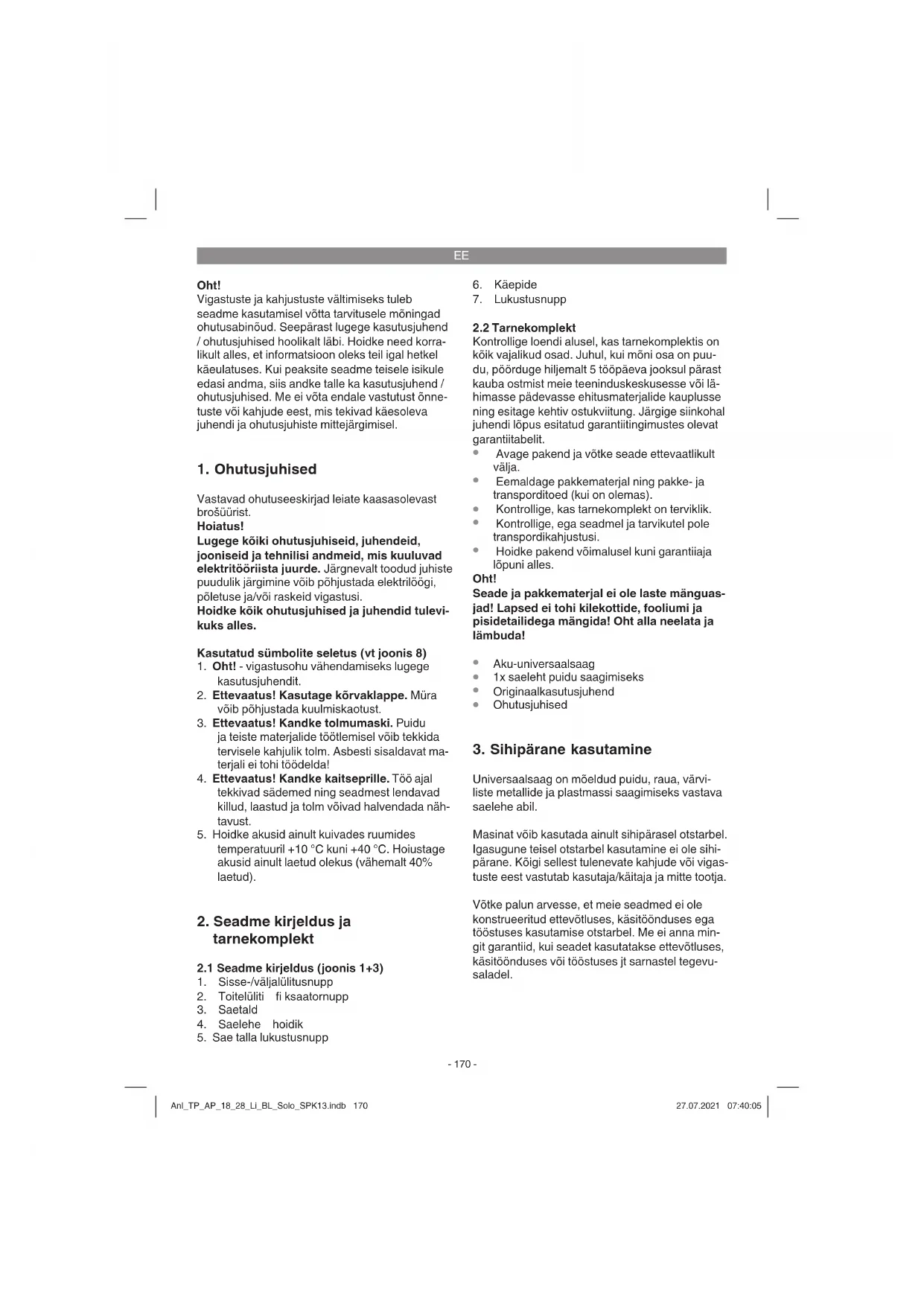

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles. Kasutatud sümbolite seletus (vt joonis 8)

1. Oht! - vigastusohu vähendamiseks lugege

2. Ettevaatus! Kasutage kõrvaklappe. Müra

võib põhjustada kuulmiskaotust.

3. Ettevaatus! Kandke tolmumaski. Puidu

ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat ma- terjali ei tohi töödelda!

4. Ettevaatus! Kandke kaitseprille. Töö ajal

tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada näh- tavust.

5. Hoidke akusid ainult kuivades ruumides

temperatuuril +10 °C kuni +40 °C. Hoiustage akusid ainult laetud olekus (vähemalt 40% laetud).

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1+3)

1. Sisse-/väljalülitusnupp

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

1x saeleht puidu saagimiseks

Originaalkasutusjuhend

3. Sihipärane kasutamine

Universaalsaag on mõeldud puidu, raua, värvi- liste metallide ja plastmassi saagimiseks vastava saelehe abil. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 170Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 170 27.07.2021 07:40:0527.07.2021 07:40:05EE

• Käigupikkus: p. 28
• mm Lõikesügavus puidus: p. 200
• mm Lõikesügavus metallis: p. 12
• mm Lõikesügavus plastmassis: p. 20
• mm Saelehe maksimaalne laius: p. 0
• ,9 - 1,6 mm Kaal: ,9 kg Oht! Müra ja vibratsioon Müra- ja vibratsiooniväärtused tehti kindlaks stan- dardi EN 62841 järgi. Helirõhu tase L p. 1

................................................5 dB Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 62841 järgi. Puitplaatide lõikamine (eesmine käepide) Võngete emissiooniväärtus a

Puitplaatide lõikamine (tagumine käepide) Võngete emissiooniväärtus a

Puitpalkide lõikamine (eesmine käepide) Võngete emissiooniväärtus a

Puitpalkide lõikamine (tagumine käepide) Võngete emissiooniväärtus a

Esitatud võnke koguväärtused ja müra emis- siooniväärtus on mõõdetud standardiseeritud testimismeetodi järgi ja seda võib kasutada võrd- luseks mõne teise elektritööriista võngete emissi- ooniväärtusega. Märgitud võnke koguväärtusi ja müra emissiooni- väärtusi saab kasutada ka koormuse esialgseks hindamiseks. Hoiatus! Võnke ja müra emisiooniväärtused võivad elektritööriista tegeliku kasutamise ajal erineda etteantud väärtustest, sõltuvalt elektritööriista kasutamise viisist, eelkõige sellest, millist detaili töödeldakse. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Hoiatus! Enne seadme reguleerimist tõmmake aku alati pesast välja.

5.1 Saelehe vahetamine (joonis 2)

Hoiatus! Enne kõiki masinal tehtavaid töid ja saelehe vahe- tamisel lülitage universaalsaag välja ja tõmmake aku välja. Keerake saelehe kinnituskoha (4) rõngast (a), nagu on näidatud joonisel 2, kuni saelehe (b) saab lükata saelehe kinnituse (4) pilusse. Seejärel Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 171Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 171 27.07.2021 07:40:0627.07.2021 07:40:06EE

laske rõngas (a) lahti, rõngas (a) peaks minema tagasi algasendisse. Kui see nii ei toimu, püüdke rõngast (a) käega algasendisse keerata. Seejärel kontrollige tõmmates, kas saeleht on kin- nituskohas korralikult kinni.

5.2 Saetalla reguleerimine (joonis 3)

Saetalla reguleerimiseks vajutage paremal pool asuvat (altpoolt vaadatuna) saetalla lukustusnup- pu (5), et saetald (3) vabastada. Seadistage soo- vitud vahekaugus ja vajutage vasakul pool asuvat (altpoolt vaadatuna) saetalla lukustusnuppu (5), et saetald uuesti lukustada. Kontrollige, kas sa- etald on korralikult kinni!

5.3 Liitiumaku laadimine (joonised 4-5)

1. Tõmmake aku (d) käepidemest välja, vajuta-

des lukustusnuppu (c) allapoole.

2. Kontrollige, kas aku tüübisildil toodud võrgu-

pinge vastab olemasolevale võrgupingele. Pange laadija toitepistik (e) pistikupessa. Roheline valgusdiood hakkab vilkuma.

3. Pange aku laadijale.

Punktis 10 (laadija näidik) leiate tabeli laadija val- gusdioodinäidiku tähendustega. Kui aku laadimine ei peaks võimalik olema, kont- rollige palun

kas laadija laadimiskontaktidega on takistus- teta ühendus. Kui aku laadimine ei peaks ikka veel võimalik ole- ma, palume teil saata

laadur ja laadimisadapter

ja aku meie klienditeenindusesse. Asjakohaseks toimetamiseks kogumiskohta võtke ühendust meie klienditeenindusega või kohaga, kust seade on ostetud. Jälgige akude ja akuseadmete transportimi- sel või utiliseerimisel, et need pakitaks üksi- kult kilekotikestesse, et vältida lühiühendusi ja tulekahju! Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrge- neb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!

5.4 Aku taseme näidik (joonis 4/f)

Vajutage akutaseme näidiku lülitit (g). Aku täitu- vuse näidik (f) annab aku laetuse taseme kohta märku 3 LEDi abil. Kõik 3 LEDi põlevad: Aku on täiesti täis. 2 LEDi või 1 LED põleb Aku on veel piisavalt laetud. 1 LED vilgub: Aku on tühi, laadige akut. Kõik LEDid vilguvad: Aku temperatuur on alla miinimumi. Eemaldage aku seadmelt ja laske akul üks päev olla toa- temperatuuril. Kui viga esineb uuesti, on aku tühjenenud ja seega defektne. Eemaldage aku seadmelt. Defektset akut ei tohi rohkem kasutada ega laadida.

6.1 Toitelüliti (joonis 1 /1)

Sisselülitamine: Vajutage lukustusnuppu (2) ja toitelülitit (1). Te saate toitelülitiga (1) pöörete arvu sujuvalt juh- tida. Mida rohkem te lülitit vajutate, seda suurem on pöörete arv. Väljalülitamine: Laske lukustusnupp (2) ja toitelüliti (1) lahti.

6.2 Tikksaena kasutamine (joonis 6)

Asetage universaalsaag lõigatavale materjalile, nagu on näidatud joonisel 6. Lülitage universaal- saag sisse ja lükake universaalsaag vastu lõigata- vat materjali. Lõikekiirus peab materjaliga sobima.

6.3 Käepideme pööramine (joonis 7/7)

Käepidet (6) saab 90° võrra paremale ja vasakule pöörata. Tõmmake selleks lukustusnuppu (7) natuke tagasi ja pöörake käepidet (6) 90° pare- male või vasakule. Laske lukustusnupp (7) uuesti fi kseeruda. Tähelepanu! Lukustusnupp (7) peab selgelt kuuldava klõpsatusega fi kseeruma! Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 172Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 172 27.07.2021 07:40:0627.07.2021 07:40:06EE

7. Puhastus, hooldus ja varuosade

tellimine Oht! Enne kõiki puhastustöid tõmmake aku välja.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

7.3 Varuosade ja tarvikute tellimine:

Varuosade tellimisel on vajalikud järgmised and- med:

Seadme identifitseerimisnumber

Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.Einhell-Service.com. Vihje! Hea töötulemuse saavutamiseks soovitame kvaliteetseid tarviku- id! www.kwb.eu welcome@kwb.eu

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriikli- kele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuh- te lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlus- majanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikompo- nentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate doku- mentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 173Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 173 27.07.2021 07:40:0627.07.2021 07:40:06EE

Näidiku olek Tähendus ja abinõu Punane LED Roheline LED väljalülita- tud Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb väljalülita- tud Laadimine Laadija laeb akut kiirrežiimil. Vastavad laadimisajad leiate vahetult laadijalt. Märkus! Olenevalt olemasolevast laetuse tasemest võivad tegelikud laadi- misajad etteantud aegadest natuke erineda. väljalülita- tud Põleb Aku on täis ja töövalmis. Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis la- etud. Laske selleks aku umbes 15 minutit kauem laadijal olla. Abinõu: Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. Vilgub väljalülita- tud Paindlik laadimine Laadija asub säästva laadimise režiimil. Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kauem. Sellel võivad olla järgmised põhjused. - Akut ei ole pikka aega laetud. - Aku temperatuur ei ole ideaalses vahemikus. Abinõu: Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida. Vilgub Vilgub Viga Laadimine ei ole enam võimalik. Aku on defektne. Abinõu: Defektset akut ei tohi rohkem laadida. Võtke aku laadijast välja. Põleb Põleb Temperatuurihäire Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (madalam kui 0 °C). Abinõu: Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C). Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 174Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 174 27.07.2021 07:40:0627.07.2021 07:40:06EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Aku Kulumaterjal / Kuluosad* Saekettad Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garanti- inõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 24 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 176Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 176 27.07.2021 07:40:0627.07.2021 07:40:06Nigel Yang/Product-Management Andreas Weichselgartner/General-Manager
