BRUGSANVISNING TPAP 1828 Li BL EINHELL

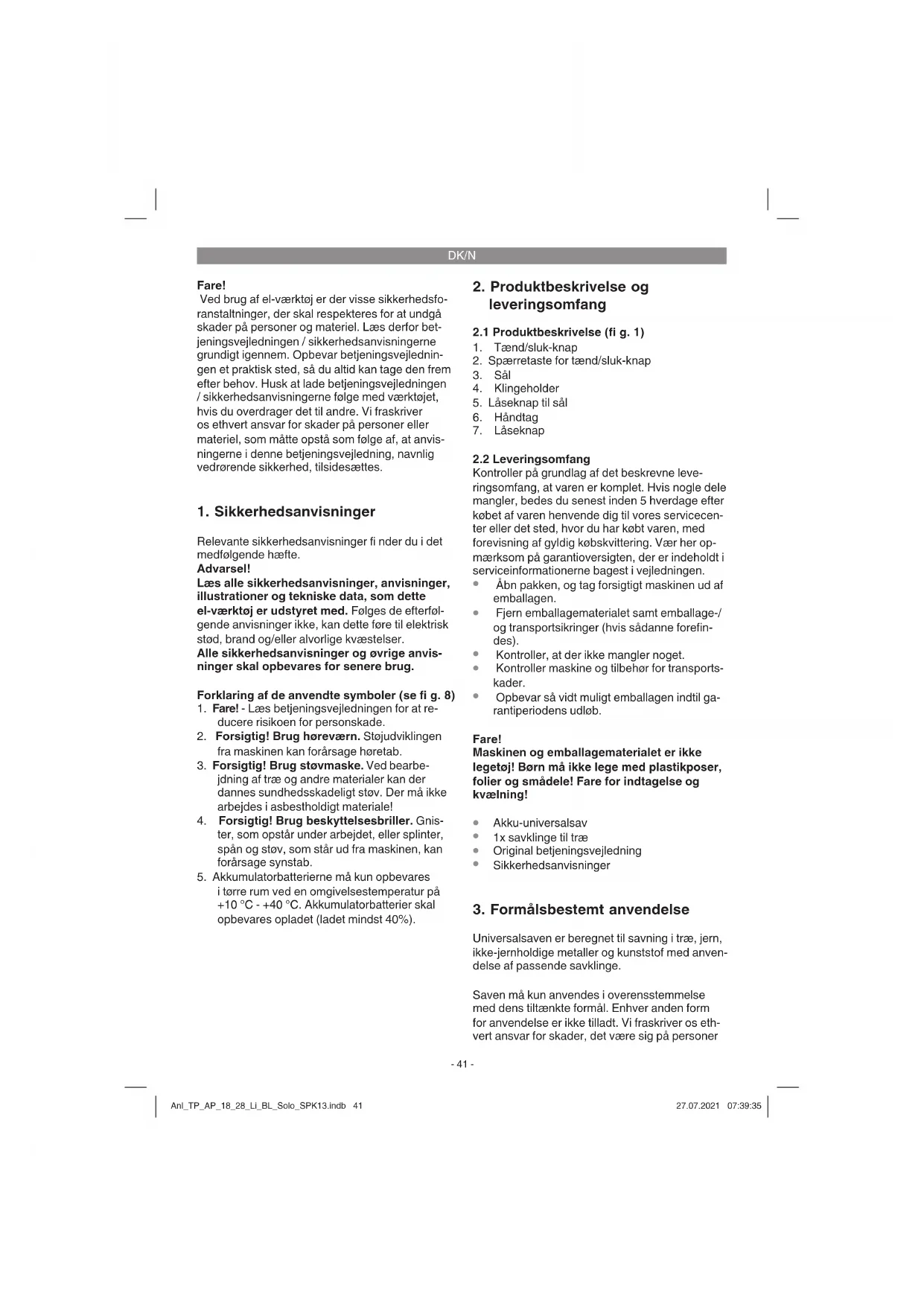

Ved brug af el-vaerktoj er der visse sikkerhedsforanstnninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne folge med varktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ellateriel, som matte opsta som folge af, at anvisningerne i donne betjeningsvejledning, navlig vedrorende sikkerhed, tilidesaettes.

1. Sikkerhedsanvisninger

Relevantante sikkerhedsanvisninger fi nder du i det medfolgende haefte.

Advarsel!

Laes alle sikkerhedsanvisinger, anvisinger, illustrationer og tekniske data, som dette el-vaerktoj er udstyret med. Folges de afterfol-gende anvisinger ici, kan dette fere til elektrisk stod, brand og/eller alvorlige kvaestelser.

Alle sikkerhedsanvisninger og ovrige anvisninger kal opbevarres for senere brug.

Forklaring af de anvendte symboler (se fi g. 8)

1. Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.
2. Forsigtig! Brug horeværn. Stojudviklingen fra maskinen kan forarssage horetab.
3. Forsigtig! Brug stovmaske. Ved bearerobjing af trea og andre materialer kan der dannes sundhedsskadeligt stv. Der ma ikke arbejdes i asbestholdigt materiale!
4. Forsigtig! Brug beskyttelsessbriller. Gnister, som opstar under arbejdet, eller splinter, span og stov, som star ud fra maskinen, kan forarsage synstab.
5. Akkumulatorbatterierne ma kun opbevares i tore rum ved en omgivelsestemperatur pa +10^ + 40^ . Akkumulatorbatterier skal opbevares oplatet (ladet mindst 40%

2. Produktbeskrivelse og leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 haverdage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kob't varen, med forevisning af gyldig kobskvittering. Vaer her opmærskom på garantioversigt den, der er indeholdt i serviceinformationerne bagest i vegledningen.

Abn pakken, og tag forsigtigt maskinen ud af emballagen.
Fjern emballagematerialet samt emballage-og transportsikringer (hvis sādanne foren-des).
- Kontroller, at der/DD: mangler noget.
- Kontroller maskine og tilbehør for transportskader.
Opbevar sa vidth muligt emballagen indtil garantiperiodens udlab.

Fare!

Maskinen og emballagematerialiet er ikke legetoj! Børn på不经lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Akku-universalsav
  1x savklingetil trea
  Original betjeningsvejledning
  Sikkerhedsanvisninger

3. Formalsbestemt anvendelse

Universalsaven er beregnet til savning i trea, jern, ikke-jernholdige metaller og kunststof med anvendelse af passende savklinge.

Saven ma kun anwendes i overensstemmelse med dens tiltænkte formal. Enhver,anden form for anvendelse er ikke tilladt. Vi fraskriver os eth-vert ansvar for skader, det vaere sig pa personer

DK/N

eller materiel, som matte opsta som folge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bares alene af brugeren/ejeren.

Bemaerk, at voreprodukter ici er konstrueret til erhvervsmaesig, handværksmaessig ell industriel brug. Vi fraskriver os ethvert ansvar, safremt produitet anwendes i erhvervsmaesigt, handværksmaessigt, industriell erlignende ojemed.

4. Tekniske data

Spaendingsforsyning motor: 18 V d.c.

Slagantal: 0-2500 min

Slaghjde: 28 mm

Skareedybdtrae: 200 mm

Skaeredybejern: 12mm

Skaeredybdke kunststof 20 mm

Maksimal klingebredde: 0,9 - 1,6 mm

Vægt: 1,9 kg

Fare!

Stoj og vibration

Stoj- og vibrationstal er beregnet i henhold til EN 62841.

Lydtryks niveau L_n 82.9 dB(A)

Usikkerhed K. 5 dB

Lydeff ektniveau L_uA 93,9 dB(A)

Usikkerhed Kwa 5 dB

Brug horevaern.

Stojudviklingen fra maskinen kan forarsage ho-retab.

Savning af træplader (handtag foran)

Svingningsemissionstal a_h = 13,23m / s^2

Usikkerhed K = 1,5m / s^2

Savning af træplader (handtag bagved)

Svingningsemissionstal a_h = 11,01m / s^2

Usikkerhed K = 1,5m / s^2

Savning af traebjaelker (handtag foran)

Svingningsemissionstal a_h = 11,30m / s^2

Usikkerhed K = 1,5 m/s²

Savning af traebjaelker (handtag bagved)

Svingningsemissionstal a_n = 10,31m / s^2

Usikkerhed K = 1,5 m/s²

De angivede samlede svingningsværdier og de angivede stojemissionsværdier er blevet malt iht en standardiseret analyseproces og kan anvendes til atSAMmenigne el-værktoj indbyrdes.

De angivede samledo svingningsværdier og de angivede stojemissionsværdier kan ogsa bruges til at gennemfore en forellobig vurdering af belastninger.

Advarsel:

Svingnings- og stojemissionerne kan afvige fra de angivede vardier, nar el-vaerktojet bruges, ditte aflanger af den made, el-vaerktojet bruges pa, og isar af, hvilke typen emne der bearjeves. Stojudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
  Vedligehold og rengør maskinen med jævne mellelemrum.
• Tilpas arbejdsmåden after maskinen.
  Overbelast icke maskinen.
  Lad i givet fald maskinen underkaste et aftersyn.
  Sluk maskinen, när den ikke benyttes.
  Baehandsker.

Forsigtig!

Tilbageveerende risici

Ogsa selv om du betjener el-varktojet forskriftsmaesigt, er der stadigvæk nogle risikofaktorer at age hojde for. Folgende farer kan opsta, alt efter el-varktojets type og konstruktionsmade:

1. Lungeskader, safremt der ikke bæres egnet stovmaske.
2. Horeskader, safremt der icke bares egnet horevaern.
3. Helbredsskader, som folger af hand-armvibration, safremt varktojet benyttes over et laengere tidsrum erer icke handteres og vedigeholds forskriftsmessigt.

DK/N

5. Inden ibrugtagning

Advarsel!

Træk allid batteriet ud, inden du foretager indstil-inger pa maskinen.

5.1 Shift af savklinge (fi g. 2) Advarsell!

Inden arbejde udfores pa solve maskinen, inklusive skift af savklinge, kal universalsaven slukkes, og batteriet trekkes ud.

Drej ringen (a) pä klingeholderen (4) som vist pa fi g.2, indtil savklingeren (b) lader sig presse ind i slidsen pä klingeholderen (4). Slip ringen (a) igen - ringen (a) skal gà tilbage i udgangsposition. Gör den ikke det, s ¬p¬r at dreje ringen (a) i udgangsposition med händen.

Trak i savklingen for at tjekke, om den sidder godt fast i holderen.

5.2 Justering af sal (fi g. 3) Adverse!

Tag akkubatteriet ud.

For at justere salen trykker du pa laseknappen til salen (5) i den horende (set nedefa), sa salen (3) frigores. Indstil den onskede afstand, og tryk pa laseknappen til salen (5) i den venstre side (set nedefa), sa salen fi kseres igen. Kontroller, at salen sidder ordentlig fast!

5.3 Opladning af LI-akku-pack (fi g. 4-5)

1. Traek akku-pack'en (d) ud af handtaget, mens du trykker anslagsknappen (c) ned.
2. Kontroller, at netspændingen, som stared anfort pa mærkepladen, svarer til den forhandenva-rende netspænding. Sæt stikket til opladeren (e) i stikkontaktien. Den grønne LED-lysdiode begynder at blinke.
3. Indsæt akkumulatorbatteriet i ladeadapteren.

Underpunkt 10 (Visninger pä opladenen') fi ndes en oversigt over LED-lysiodernes betydning.

Hvis detlke er muligt at oplade akku-pack'en, skal du kontrollere,

om der er netspending i stikkontakten.
- om forbindelsen til ladekontakterne på opladeren er iorden.

Hvis det stadigvæk ikke er muligt at oplade akkupack'en, bedes du indsende

• oplader og ladeadapter

samtakkupack'en

til vores kundeservice.

Kontakt vores kundeservice aller den forre-. ning, hvor du har kibt produktet, hvis du har.
brug for at vide, hvordan Produktet sendes korrekt.

Ved forsendelse og bortskaff else af akkumulatorbatterier og akkumaskine skal disse indpakkes saerskilt i en plastikpose, for at undgå kortslutning og brand!

Sorg for at genoplaste akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstaendigheder ske, nar du kan konstatere, at maskinens ydelse er aftagende. Undga, at akkupack'en afl ades helt. Det vil odelaegge akkupack'en!

5.4 Batteri-kapacitetsindikator (f i g. 4/pos.f) Tryk pa kontakten til batteri-kapacitetsindikator (g). Batteri-kapacitetsindikatoren (f) indikerer bat teriets ladetilstand ved hjelp af 3 LED'er.

Alle 3 LED'er lyser:

Akkuen er fuldt opladet.

2Eller 1 LED(er) lyser

Akkubatteriet rader over tilstrækkelig restkapacitet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Akkumulatorbatteriets temperatur er underskredet. Fjern alkumulatorbatteriet fra produktet og lad alkumulatorbatteriet hvile en dag ved stuetematerur. Fremkommen fejlen igen, er alkumulatorbatteriet meget afl adet og defekt. Fjern alkumulatorbatteriet fra Produktet. Et defekt alkumulatorbatteri ma ikke længere bruges og oplades.

DK/N

6. Betjening

6.1 Taend/sluk-knap (fig. 1/pos.) 1)

Tende:

Tryk pa spaarretasten (2) og taend/sluk-knappen (1).

Med tænd/sluk-knappen (1) kan du styre slagantallet trinlost. Jo laengere du trykker knappen ind, doit hojere er slagantallet.

Slukke:

Slip spaarretasten (2) og tænd/sluk-knappen (1).

Sæt universalsaven ned på det materiale, der skal saves i, som vist på fi g. 3. Tænd for universal-saven, og skub den mod savemateriaielet. Skaere-hastigheden skal tilpasses materialet.

6.3 Drejning af handtag (billede 7 /pos.7)

Handtaget (6) kan drejes 90^ til hore og venstre. Trak laseknappen (7) lidt tilbage og drej handtaget (6) 90^ til hore eller venstre. Sorg for, at laseknappen (7) gár horbart i indgrebigen.

Pas pa! Laseknappen (7) skal g a horbart i indgreb!

Træk altid batteriet ud, inden du foretager indstil-inger på maskinen.

7.1 Rengoring

• Hold sá védt muligit besykyltesesanordninger, luftsprækker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblænsing med lav'tryk.
  Vi anbefaler, at maskinen rengores hver gang after drug.
• Rengør af og til maskinen med en fugttig klud og lidt blød sæbe. Undgå brug af rengørings-eller oplosningsmiddel, da det vil kunne ødelægge maskinen kunststofdele. Pas pa, at der ikke kan trænge vand ind i maskinen indvendige dele. Trænger der vand ind i et elvekrtoj, øger det risikoen for elektrisk stød.

vedligeholdes inde i maskinen.

7.3 Bestilling af reservedele og tilbehör:

Ved bestilling af reservationele bedes falgende oplyst:

• Produktets typebetegnelse
• Produktets varenummer
• Produktets identnummer
• Nummeret på den ønskede resveredel

Aktuelle priser og øvrig information fi ndes paa www.Einhell-Service.com

kwb for at opna et godt arbejdsresultat! www.kwb.eu [e-mail]

Produktet leveres indpakket for at undgä transportskader. Emballagen bestär af rámaterialer og kan genanvendes eller indeleveres pa genbrugsstation. Produktet og dets tilbehör bestär af forselligartede materialer, f.eks. metal og plast. Defekteprodukter må ikke smides ud som almindeligt husholdningsaft ald. For at sikre en fagmæssig korrekt bortskaff else skal produitindeleveres pa et aff aldsdepot. Hvis du ikke har kendskap til lokalt aff aldsdepot, sä kontakt dinCOMMune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares pa et mørkt, tør og frostfrit sted ut den for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

DK/N

10. Visning på ladeaggregat

Visningsstatus		Betydning og pærkævet handling
Rød lysdi-ode	Grøn lysdi-ode
Slukket Blinker Standby-modus
		Ladeaggregatet er forbundet med nettet og klart til drift, akkumulatorbatte-rit er ikke i ladeaggregatet
Tændt Slukket	Opladning	Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pagseldende ladetider fi ndes direkte på ladeaggregatet.Bemørk! De faktiske ladetider kan afvige noget fra de angivede ladetider affhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er opladt og klart til brug.Herefter skiftes til skånende opladning, indtil fuldstændig opladning er质地.Lad hertil akkumulatorbatteriet blive ca. 15 min.LAGERE på ladeaggregatet.Pærkævet handling:Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra stromforsyningsnettet.
Blinker Slukket	Tilpasningsopladning	Ladeaggregatet befinder sig i Funktionen for skånsom opladning.Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have ffolgende ársager:- Akkumulatorbatteriet er ikke blevet oplatet i meget lang tid.- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.Pærkævet handling:Vent, indtil ladeprocesen er færdig, akkumulatorbatteriet kan stadigvæk oplades.
Blinker Blinker Fejl		Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.Pærkævet handling:Et defekt akkumulatorbatteri pågressive opladesTAG akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl		Akkumulatorbatteriet er for varmt (f.ecs. direkte solindfald) eller for koldt(under 0°C).Pærkævet handling:Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20°C).

DK/N

Kun for EU-lande

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-vaerktoj indsamles separat og indleveres til videreanvendende formal à miljømæssig forsvarlig vis.

Ejeren af el-værktojet er - medindre donne tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporg evt. personalet her, ellor forhocr dig hos din kommune. Tilbehor og hjaelpmidler, som folger med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller,anden kopiering af dokumentation og følgedokumenter tilprodukter,ogs i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniskeændringer forbeholdes

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De stå til din radighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produit slides som folge af brug erller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Akku
Forbrugsmaterialie/ forbrugsdele* Savklinger
Manglende dele

• er seksne不同程度 vis indeholdt i leveringsomfangent!

Konstateres mangler erer fejl, bedes du melde fejlen pa internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejen sa nojagtigt som muligt og i hvert fald besvare folgende sporgsmal:

Harproduktet fungeret,ller var det defekt fra begyndelsen?
- Har du bemærket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
Hvilken feilfunktion mener du, atprodukter berort af (hovedsymptom)?

Voreprodukter er underlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobe af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmelse fastsat ved lov berores ikke af naervaerde garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vor producerk er konstrueret til erhvervsmessig, handværksmaessig erer fraglig brug. Garantien daekker saledes icke forhold, hvor prodktet er blevet brugt i erhvervsmaessige, handværksmaessige eller faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsaettes for ikke normale miljebetingelser erller manglende pleje og vedligeholdse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet eller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten eller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, helleriske for eventuelt indbyggede reservedele. Dette gelder ogsservicearbejder, der foretages pa stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sorg for at have kobskvitteringen erler anden form for documentation af kobot af det nye apparat ved handen. Apparater, der sendes ind uden passende dokumentation eler uden typeskilt, er udelukket fra garantiydelsen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produit et ogäende blve repareret og returneret, ell er du vil modtage et helt nyt.

Mod betaling udbedreri naturligvis ogsa gerne defekter pa produktet, som ikke/ikke længe er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.
