GEBRUIKSAANWIJZING TPAP 1828 Li BL EINHELL

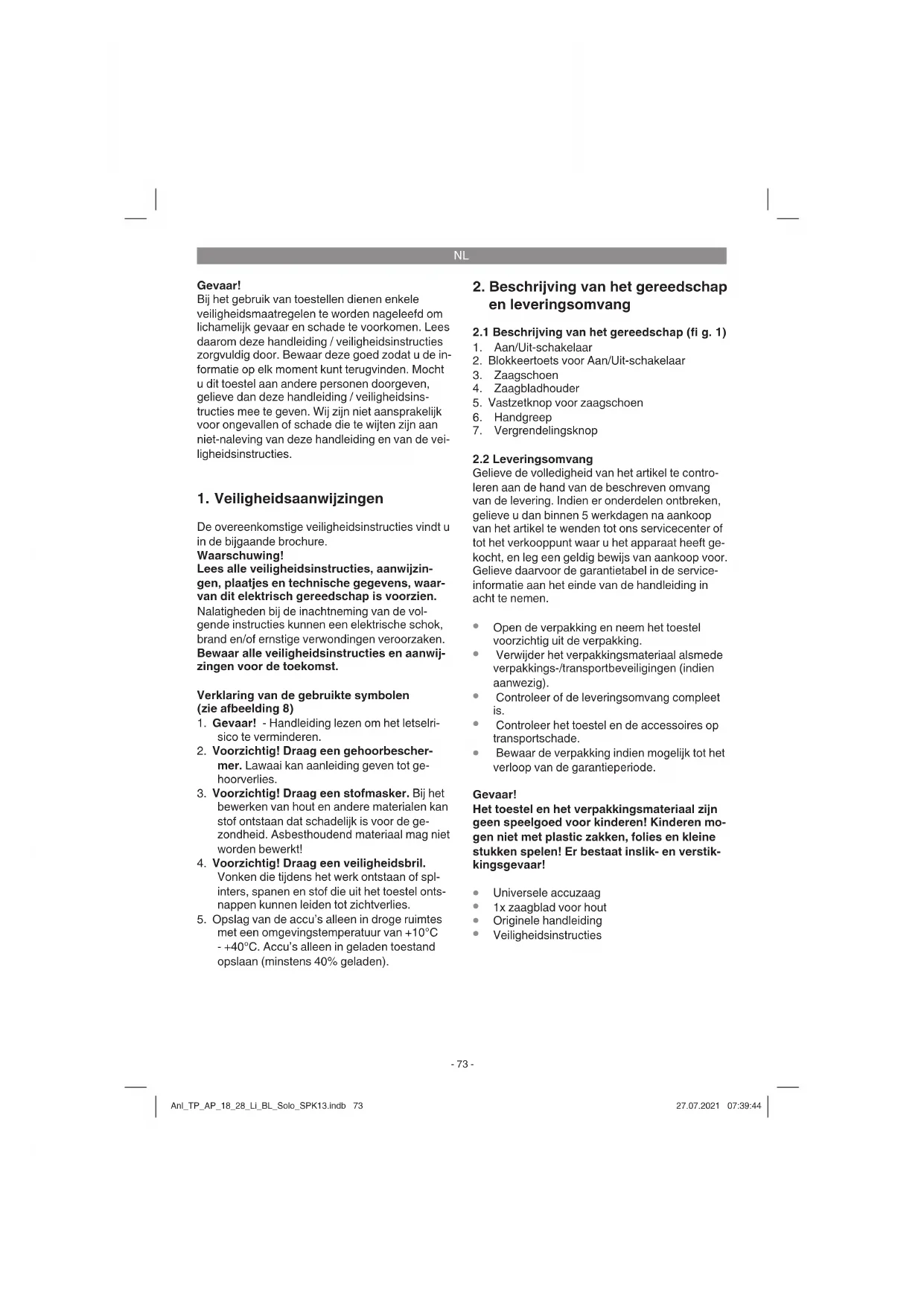

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst. Verklaring van de gebruikte symbolen (zie afbeelding 8)

1. Gevaar! - Handleiding lezen om het letselri-

sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-

mer. Lawaai kan aanleiding geven tot ge- hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het

bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge- zondheid. Asbesthoudend materiaal mag niet worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.

Vonken die tijdens het werk ontstaan of spl- inters, spanen en stof die uit het toestel onts- nappen kunnen leiden tot zichtverlies.

5. Opslag van de accu’s alleen in droge ruimtes

met een omgevingstemperatuur van +10°C - +40°C. Accu’s alleen in geladen toestand opslaan (minstens 40% geladen).

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Aan/Uit-schakelaar

2. Blokkeertoets voor Aan/Uit-schakelaar

5. Vastzetknop voor zaagschoen

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

1x zaagblad voor hout

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

..........................................3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 62841. Snijden van houten panelen (voorste handgreep) Trillingsemissiewaarde a

Snijden van houten panelen (achterste handgreep) Trillingsemissiewaarde a

Snijden van houten balken (voorste handgreep) Trillingsemissiewaarde a

Snijden van houten balken (achterste handgreep) Trillingsemissiewaarde a

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geme- ten volgens een genormaliseerde testprocedure en kunnen worden gebruikt om elektrische ge- reedschappen onderling te vergelijken. De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting. Waarschuwing: De trillings- en geluidsemissies kunnen tijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het wordt gebruikt, en met name van wat voor soort werkstuk wordt bewerkt. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 74Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 74 27.07.2021 07:39:4427.07.2021 07:39:44NL

en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Waarschuwing! Trek altijd de accu eruit, voordat u instellingen aan het apparaat uitvoert.

5.1 Verwisselen van zaagblad (fi g. 2)

Waarschuwing! Vóór alle werkzaamheden aan de machine en bij de wissel van het zaagblad de universele zaag uitschakelen en de accu eruit trekken. Draai de ring (a) aan de zaagbladhouder (4) zoals getoond in fi g. 2 tot u het zaagblad (b) de sleuf van de zaagbladhouder (4) in kunt schuiven. Laat dan de ring (a) weer los; de ring (a) zou moe- ten terugkeren naar zijn oorspronkelijke stand. Mocht dit niet het geval zijn, probeer dan de ring (a) met de hand naar zijn oorspronkelijke stand te draaien.

5.2 Verstellen van de zaagschoen (fi g. 3)

Waarschuwing! Trek de accu eruit. Om de zaagschoen te verzetten drukt u op de vastzetknop voor zaagschoen (5) aan de rech- terkant (van beneden gezien) om de zaagschoen (3) te ontgrendelen. Stel de gewenste afstand af en druk de vastzetknop voor zaagschoen (5) aan de linkerkant (van beneden gezien) om de zaag- schoen opnieuw te vergrendelen. Controleer of de zaagschoen goed vast zit!

jl u de grendelknop (c) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenkomt met de beschikbare netspanning. Steek de netstekker van de lader (e) in het stopcontact. De groene LED begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie aan de lader. Mocht het laden van het accupack niet mogelijk zijn, controleer dan:

of aan het stopcontact de netspanning aan- wezig is.

of een foutloos contact aan de laadcontacten van de lader voorhanden is. Indien het laden van het accupack nog altijd niet mogelijk is, stuur dan

en de accupack naar onze klantenservice. Voor een deskundige verzending verzoeken wij u contact op te nemen met onze klan- tendienst of het verkooppunt waar u het ap- paraat heeft aangekocht. Zorg er bij de verzending of verwerking van accu’s resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden! In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack!

5.4 Accu-capaciteitsindicatie (fi g. 4, pos. f)

Druk op de schakelaar voor accu-capaciteitsindi- catie (g). De accu-capaciteitsindicatie (f) signa- leert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu op. Alle LEDs knipperen: De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en laat de accu één Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 75Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 75 27.07.2021 07:39:4427.07.2021 07:39:44NL

dag liggen bij ruimtetemperatuur. Als de fout opnieuw optreedt, dan werd hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag niet meer gebruikt resp. gela- den worden.

6.1 Aan-/Uitschakelaar (fi g. 1, pos. 1)

Inschakelen: Grendelknop (2) en Aan-/Uitschakelaar (1) in- drukken. Met de Aan-/Uitschakelaar (1) kunt u het aantal slagen traploos regelen. Hoe verder u de scha- kelaar indrukt, des te hoger het aantal slagen. Uitschakelen: Grendelknop (2) en Aan-/Uitschakelaar (1) los- laten.

6.2 Gebruik als wipzaag (fi g. 6)

Hou de multizaag tegen het te snijden materiaal zoals in fi g. 6 getoond. Zet de multizaag aan en schuif de multizaag tegen het te snijden materi- aal. De snijsnelheid is aan het materiaal aan te passen.

6.3 Draaien van de handgreep (afbeelding 7,

pos. 7) De handgreep (6) kan 90° naar links en rechts worden gedraaid. Trek daarvoor de vergrende- lingsknop (7) iets terug en draai de handgreep (6) 90° naar links of rechts. Laat de vergrendelings- knop (7) dan weer vastklikken. Opgelet! De vergrendelingsknop (7) moet du- idelijk hoorbaar vastklikken!

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek altijd de accu eruit, voordat u instellingen aan het apparaat uitvoert.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol- gende gegevens te vermelden:

Type van het apparaat

Artikelnummer van het apparaat

Ident.-nummer van het apparaat

Onderdeelnummer van het benodigde on- derdeel Actuele prijzen en info vindt u terug onder www.Einhell-Service.com Tip! Voor een goed werkre- sultaat bevelen wij hoog- waardig toeehoren van aan! www.kwb.eu welcome@kwb.eu

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 76Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 76 27.07.2021 07:39:4427.07.2021 07:39:44NL

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 77Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 77 27.07.2021 07:39:4527.07.2021 07:39:45NL

Indicatiestatus Betekenis en maatregel Rode LED Groene LED Uit Knippert Operationaliteit De lader is aangesloten aan het net en operationeel; de accu zit niet in de lader. Aan Uit Laden De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader. Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken van de vermelde tijden. Uit Aan De accu is opgeladen en operationeel. Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla- ding. Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten. Maatregel: Neem de accu uit de lader. Isoleer de lader van het net. Knippert Uit Aanpassingslading De lader bevindt zich in de modus behoedzame lading. Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen meer tijd vergt. Dit kan de volgende oorzaken hebben: - De accu werd zeer lange tijd niet meer geladen. - De accutemperatuur ligt niet in het ideale bereik. Maatregel: Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor- den geladen. Knippert Knippert Fout Laadproces is niet meer mogelijk. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu uit de lader. Aan Aan Temperatuurstoring De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C). Maatregel: Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur (ca. 20 °C). Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 78Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 78 27.07.2021 07:39:4527.07.2021 07:39:45NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 79Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 79 27.07.2021 07:39:4527.07.2021 07:39:45NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Accu Verbruiksmateriaal/verbruiksstukken* Zaagblad Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 80Anl_TP_AP_18_28_Li_BL_Solo_SPK13.indb 80 27.07.2021 07:39:4627.07.2021 07:39:46NL
