NAVODILA ZA UPORABO VILLA 95 COMBI STIGA

Poglavja v teh navodilih za uporabo so oštevilčena v skladu z naslednjim primerom: “2.3.2” je podpoglavje “2.3” in je del tega poglav- ja. Pri sklicevanju na poglavja je navadno navedena samo številka poglavja. Npr. "Glejte 2.3.2.". 2 OPIS

Kosilnica je namenjena uporabi na /strojih za ko- šenje Stiga po naslednji tabeli. Ta kosilnica je na voljo v eni od teh standardnih različic:

• Z ročno nastavitvijo višine košnje.

• Z električno nastavitvijo višine košnje.

Višina košnje se lahko spreminja od 25 do 85 mm. Električna nastavitev višine košnje Višino lahko zvezno nastavljate s posebnim stika- lom na stroju. Ročno nastavljanje višine košnje Višino košnje lahko z ročico nastavite na različne vnaprej določene višine. Glejte sl. 2.

Zadnji del kosilnice lahko dvignete za 12 mm tako, da oba zatiča premaknete za eno luknjo navzdol glede na osnovno nastavitev. Glejte sl. 2.

2.2.4 Nameščanje mehanizma za dviganje

priključkov Kosilnico namestite v mehanizem za dviganje pri- ključkov z verižico in kavlji. Eden od kavljev je namenjen za delovni položaj in ga lahko premikate po členih verižice, da nastavite dvižno moč. Glejte sl. 10. Drugi kavelj je namenjen za čiščenje. Kosilnica Villa/Ready Park 85 Combi X 95 Combi X X 105 Combi X X82 SLOVENSKO

KI NASTAVKOV Primer fiksnih priključkov si oglejte pod 3:C in 4:G.

1. Namestite kosilnico pred stroj.

2. Preverite, ali so na stroju nameščeni pritrdilni

4. Privijte eno roko v drugo. Glejte sliko 5.

5. Nastavite največjo višino košnje.

ščeni v skladu z navodili.

4. Nastavite največjo višino košnje.

Za pravilno delovanje kosilnice je najprej potrebna pravilna osnovna nastavitev. Pri osnovni nastavitvi je zadnji del kosilnice za 5 mm višje od sprednjega roba. To pomeni, da je kosilnica nagnjena naprej. Pomaknite kosilnico v osnovni položaj, z dvigom in pritrditvijo, kot je opisano spodaj. Pri strojih s 17-colskimi kolesi: namestite podložki in zatiča v zgornjo luknjo. Glejte sliko 14. Pri strojih s 16-colskimi kolesi: namestite podložki in zatiča v srednjo luknjo. Glejte sliko 15. Stroj Tlak (bar) Spredaj Zadaj Park 0,6/9 0,4/6 Villa 0,4/6 1,2/17 Ready 0,4/6 1,2/1783 SLOVENSKO

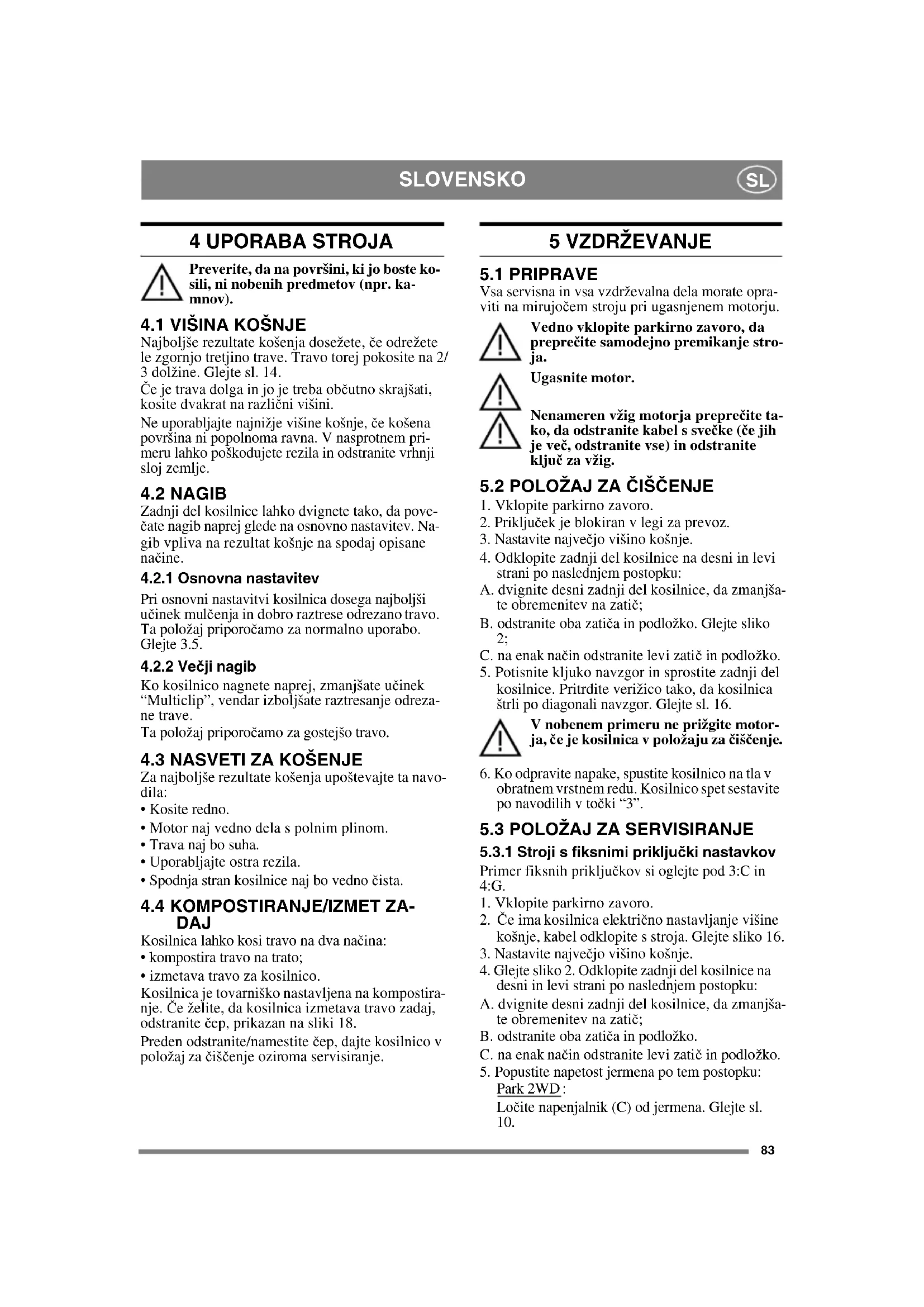

Najboljše rezultate košenja dosežete, če odrežete le zgornjo tretjino trave. Travo torej pokosite na 2/ 3 dolžine. Glejte sl. 14. Če je trava dolga in jo je treba občutno skrajšati, kosite dvakrat na različni višini. Ne uporabljajte najnižje višine košnje, če košena površina ni popolnoma ravna. V nasprotnem pri- meru lahko poškodujete rezila in odstranite vrhnji sloj zemlje.

Zadnji del kosilnice lahko dvignete tako, da pove- čate nagib naprej glede na osnovno nastavitev. Na- gib vpliva na rezultat košnje na spodaj opisane načine.

4.2.1 Osnovna nastavitev

Pri osnovni nastavitvi kosilnica dosega najboljši učinek mulčenja in dobro raztrese odrezano travo. Ta položaj priporočamo za normalno uporabo. Glejte 3.5.

Ko kosilnico nagnete naprej, zmanjšate učinek “Multiclip”, vendar izboljšate raztresanje odreza- ne trave. Ta položaj priporočamo za gostejšo travo.

4.3 NASVETI ZA KOŠENJE

Za najboljše rezultate košenja upoštevajte ta navo- dila:

• Spodnja stran kosilnice naj bo vedno čista.

4.4 KOMPOSTIRANJE/IZMET ZA-

DAJ Kosilnica lahko kosi travo na dva načina:

• kompostira travo na trato;

• izmetava travo za kosilnico. Kosilnica je tovarniško nastavljena na kompostira- nje. Če želite, da kosilnica izmetava travo zadaj, odstranite čep, prikazan na sliki 18. Preden odstranite/namestite čep, dajte kosilnico v položaj za čiščenje oziroma servisiranje. 5 VZDRŽEVANJE

Vsa servisna in vsa vzdrževalna dela morate opra- viti na mirujočem stroju pri ugasnjenem motorju. Vedno vklopite parkirno zavoro, da preprečite samodejno premikanje stro- ja. Ugasnite motor. Nenameren vžig motorja preprečite ta- ko, da odstranite kabel s svečke (če jih je več, odstranite vse) in odstranite ključ za vžig.

3. Nastavite največjo višino košnje.

4. Odklopite zadnji del kosilnice na desni in levi

strani po naslednjem postopku: A. dvignite desni zadnji del kosilnice, da zmanjša- te obremenitev na zatič; B. odstranite oba zatiča in podložko. Glejte sliko

C. na enak način odstranite levi zatič in podložko.

5. Potisnite kljuko navzgor in sprostite zadnji del

kosilnice. Pritrdite verižico tako, da kosilnica štrli po diagonali navzgor. Glejte sl. 16. V nobenem primeru ne prižgite motor- ja, če je kosilnica v položaju za čiščenje.

2. Če ima kosilnica električno nastavljanje višine

košnje, kabel odklopite s stroja. Glejte sliko 16.

3. Nastavite največjo višino košnje.

4. Glejte sliko 2. Odklopite zadnji del kosilnice na

desni in levi strani po naslednjem postopku: A. dvignite desni zadnji del kosilnice, da zmanjša- te obremenitev na zatič; B. odstranite oba zatiča in podložko. C. na enak način odstranite levi zatič in podložko.

2. Če ima kosilnica električno nastavljanje višine

košnje, kabel odklopite s stroja. Glejte sliko 16.

3. Nastavite največjo višino košnje.

4. Glejte sliko 2. Odklopite zadnji del kosilnice na

desni in levi strani po naslednjem postopku: A. dvignite desni zadnji del kosilnice, da zmanjša- te obremenitev na zatič; B. odstranite oba zatiča in podložko. C. na enak način odstranite levi zatič in podložko.

Pred dviganjem kosilnice preverite, ali so hitre spojke v sprednjih položajih. Drugače vas lahko kosilnica stisne.

8. Premaknite hitre priključke v sprednji položaj;

glejte posebna navodila.

Po vsaki uporabi spodnjo stran kosilnice sperite. Postavite kosilnico v položaj za čiščenje. Po vsaki uporabi spodnjo stran kosilnice skrbno očistite. Uporabljajte vodo in krtačo. Ko se površine popolnoma posušijo, popravite po- škodbe barve. Uporabite trpežno rumeno zunanjo barvo za kovino.

Za zmanjšanje nevarnosti telesnih poškodb in za- ščito pomembnih delov kosilnice je vgrajen ome- jevalnik sile:

• možnost drsenja zobatega pogonskega jermena na plastičnih zobnikih.

5.5.2 Zamenjava rezil

Ko menjate rezila, uporabite zaščitne rokavice, da se ne urežete. Vedno uporabljajte ostra rezila. To pri ko- šnji omogoča najboljše rezultate. Rezila zamenjaj- te enkrat letno. Po trčenju vedno preverite rezila. Če je bil rezilni sistem poškodovan, je treba poškodovane dele za- menjati. Vedno uporabljajte originalne nadome- stne dele. Drugi nadomestni deli lahko povzročijo poškodbo, tudi če se stroju prilegajo. Zamenljiva rezila. Obe rezili na isti rezilni palici vedno menjajte hkrati, da košnja ne bo neenako- merna. Pozor! Pri ponovnem sestavljanju bodite pozorni na na- slednje:

• rezila in rezilna palica morajo biti nameščeni, kot kaže slika 6;

• rezila se lahko na svojih ležiščih obrnejo za tre- tjino obrata. Položaje izberite tako, da so rezila med seboj zamaknjena za 90°. Glejte točko "5.5.3" v nadaljevanju. Moment privijanja: vijaki (6:P) – 45 Nm strižni vijaki (6:Q) – 9,8 Nm Pri trku se lahko strižna vijaka (6:Q) zlomita, rezila pa se ukrivijo nazaj. V tem primeru namestite ori- ginalna nadomestna strižna vijaka in ju zategnite, kot je opisano zgoraj.85 SLOVENSKO

Rezila v kosilnici so sinhronizirana. Če eno rezilo udari ob trd predmet (na primer ka- men), se lahko sinhronizacija pokvari. To poveča tveganje za medsebojne trke rezil. Pravilno sinhronizirana rezila morajo biti med se- boj pod kotom 90°. Glejte sliko 7. Po trčenju vedno preverite sinhronizacijo rezil. Vzrok za nesinhronizirana rezila je lahko ena ali več od naslednjih napak:

• Nosilec rezil je nepravilno nameščen na gred rezil. Lahko ga namestite v tri različne položaje. Glejte 6:R. Če je sinhronizacija nepravilna zaradi prvih dveh razlogov, se za popravilo obrnite na pooblaščeni servis Stiga. 6 NADOMESTNI DELI Originalni nadomestni deli in pripomočki STIGA so narejeni posebej za stroje STIGA. Opozarjamo vas, da STIGA ni preverila ali odobrila "neorigi- nalnih" nadomestnih delov in pripomočkov. Uporaba takšnih delov in pripomočkov lahko vpliva na delovanje in varnost stroja. STIGA ne prevzema odgovorno- sti za škodo ali poškodbe, ki jih povzro- čijo takšni izdelki.

Ta stroj ali njegovi sestavni deli so zaščiteni s temi patenti in z registracijo izdelka: EG 000503107 GGP si pridržuje pravico do spremembe izdelka brez vnaprejšnjega opozorila.86 EESTI KEELES
