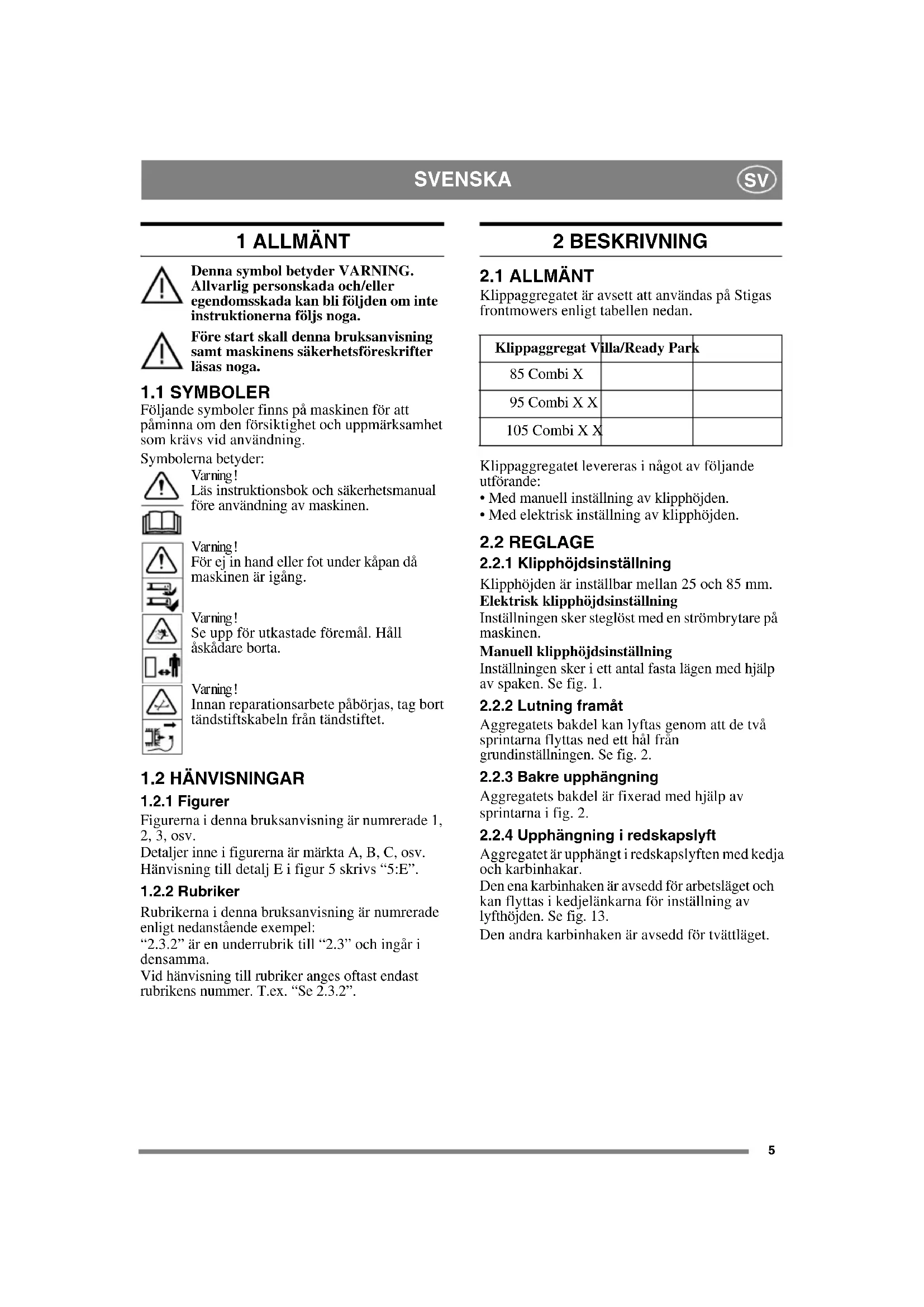

BRUKSANVISNING VILLA 95 COMBI STIGA

Denna symbol betyder WARNING. Allvarlig personskada och/eller egendomsskada kan bli följden om inte instruktionerna följs noga.

Före start skall denna bruksanvisning samt maskinens säkerhetsföreskrifter läsas noga.

1.1 SYMBOLER

Följande symboler finns på maskinen för att påminna om den försiktighet och uppmärksamhet som krävs vid användning.

Symbolerna betyder:

Varning!

Läs instruktionsbok och säkerhetsmanual före användning av maskinen.

Varning!

För ej in hand eller fot under käpan då maskinen är igång.

Varning!

Se upp för utkastade föremål. Håll åskådare borta.

Varning!

Innan reparationsarbete påbörjas, tag bort tändstiftskabeln från tändstiftet.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i denna bruksanvisning är numrerade 1, 2, 3, osv.

Detaljer inne i figurerna är märkta A, B, C, osv. Hänvisning till detalj E i figur 5 skrivs "5:E".

1.2.2 Rubriker

Rubrikerna i denna bruksanvisning är numrerade enligt nedanstående exempel:

“2.3.2” är en underrubrik till “2.3” och ingår i densamma.

Vid hänvisning till rubriker anges oftast endast rubrikens nummer. T.ex. "Se 2.3.2".

2 BESKRIVNING

2.1 ALLMÄNT

Klippaggregatet är avsett att användas på Stigas frontmowers enligt tabellen nedan.

Klippaggregatet levereras i något av följande utförande:

• Med manuell inställning av klipphöjden.
• Med elektrisk inställning av klipphöjden.

2.2 REGLAGE

2.2.1 Klipphöjdsinställning

Klipphöjden är inställbar mellan 25 och 85 mm. Elektrisk klipphöjdsinställning

Inställningen sker steglöst med en strömbrytare på maskinen.

Manuell klipphöjdsinställning

Inställningen sker i ett antal fasta lägen med hjälp av spaken. Se fig. 1.

2.2.2 Lutning framåt

Aggregatets bakdel kan lyftas genom att de två sprintarna flyttas ned ett hål från grundinställningen. Se fig. 2.

2.2.3 Bakre upphängning

Aggregatets bakdel är fixerad med hjälp av sprintarna i fig. 2.

2.2.4 Upphängning i redskapslyft

Aggregatet är upphängt i redskapslyften med kedja och karbinhakar.

Den ena karbinhaken är avsedd för arbetsläget och kan flyttas i kedjelänkarna för inställning av lyfthöjden. Se fig. 13.

Den andra karbinhaken är avsedd för tvättläget.

3 MONTERING

3.1 MASKINER MED FASTA AGGREGATFÄSTEN

Exempel på fasta aggregatfästen, se 3:C och 4:G.

1. Placera aggregatet på sin plats framför maskinen.

2. Kontrollera att aggregatfästena är monterade på maskinen enligt nedan:

Park 2WD:

• Aggregatfäste (4:G).
• Bricka (4:F).
  • Låspinne (4:E).
  Park 4WD, Villa/Ready:
• Bricka (3:D). Endast maskiner upp t.o.m. 2006.
• Aggregatfäste (3:C).

• Bricka (3:B).
  • Låsring (3:A).

• Demontera sprint och bricka. (2:C, 2:D)

• Skruva fast armarna i varandra. Se fig. 5.
• Ställ in högsta klipphöjd.
• Lägg på remmen runt maskinens remskiva.
• Grundinställ aggregatet. Se "3.4".
• Sträck remmen enligt nedan. Park 2WD:

Spänn remmen med spännrullen. Spännrullen skall ligga på vänster sida av remmen sett från förarens position. Se fig. 10.

Park 4WD:

Fatta remsträckarens spak med vänster hand.

Drag i spaken och lägg på sträckaren på remmens utsida med höger hand. Se fig.9. Villa, Ready:

Spänn remmen med spännrullen. Spännrullen skall ligga på insidan av remmen och dra utåt vänster (sett från förarens position). Se fig. 11.

1. Häng upp aggregatet i redskapslyften. Se fig. 13.

2. Om aggregatet har elektrisk klipphöjdsinställning, anslut kabeln i maskinens uttag höger fram. Se fig. 16.

3.2 MASKINER MED SNABBFÄSTEN

Exempel på snabbfästen, se fig. 12.

1. Placera aggregatet på sin plats framför maskinen.

2. Kontrollera att snabbfästena är monterade på maskinen enligt den separata instruktionen som medlevererades dessa.

3. Kontrollera att aggregatarmarna är fastskruvade i snabbfästena. Om så ej är fallet, utför detta. Se fig. 12.

4. Ställ in högsta klipphöjd.
5. Ställ snabbfästena i sina bakre lägen, se dess separata instruktion.
6. Lägg på remmen runt maskinens remskiva.
7. Sträck remmen enligt nedan.

Park 2WD:

Spänn remmen med spännrullen. Spännrullen skall ligga på vänster sida av remmen sett från förarens position. Se fig. 10.

Park 4WD:

Fatta remsträckarens spak med vänster hand.

Drag i spaken och lägg på sträckaren på remmens utsida med höger hand. Se fig.9.

Villa, Ready:

Spänn remmen med spännrullen. Spännrullen skall ligga på insidan av remmen och dra utåt vänster (sett från förarens position). Se fig. 11.

1. Ställ snabbfästena i sina främre lägen, se dess separata instruktion.

2. Häng upp aggregatet i redskapslyften. Se fig. 13.

3. Grundinställ aggregatet.

Se "3.4".

1. Om aggregatet har elektrisk klipphöjdsinställning, anslut kabeln i maskinens uttag höger fram. Se fig. 16.

3.3 DÄCKTRYCK

Justera däckens lufttryck enligt tabellen nedan.

Maskin	Tryck (bar/psi)
	Fram Bak
Park 0,6/9 0,4/6
Villa 0,4/6 1,2/17
Ready 0,4/6 1,2/17

3.4 GRUNDINSTÄLLNING

För att aggregatet skall klippa optimalt krävs korrekt grundinställning. Aggregatet är grundinställt då dess bakkant befinner sig ca 5 mm över dess framkant. Detta innebär att aggregatet är lutat framåt.

Grundinställ aggregatet genom att lyfta upp och fixera enligt nedan..

På maskin med 17" hjul:

Montera brickorna och sprintarna i översta hålet. Se fig 14.

På maskin med 16" hjul:

Montera brickorna och sprintarna i mittenhålet. Se fig 15.

4 ANVÄNDNING

Kontrollera att gräsytan som skall klippas är helt ren från främmande föremål såsom stenar o.d.

4.1 KLIPPHÖJD

Bästa klippresultat uppnås då gräsets översta tredjedel klipps bort. D.v.s. 2/3 av gräsets längd finns kvar. Se fig. 17.

Om gräset är högt och skall klippas av kraftigt, klipp två gånger med olika klipphöjder.

Använd inte de lägsta klipphöjderna om gräsmattans underlag är ojämnt. Det finns då risk för att knivarna skadas mot underlaget och att gräsmattans översta jordlager skalas bort.

4.2 LUTNING

Aggregatets bakdel kan lyftas, så att aggregatet lutas ytterligare framåt än vad grundinställningen ger. Lutningen inverkar på klippresultatet enligt nedanstående.

4.2.1 Grundinställning

Då aggregatet är grundinställt uppnås bästa "mulching"-effekten samt god spridning av det avklippta gräset. Grundinställning rekommenderas vid normalt gräs. Se 3.5.

4.2.2 Ökad lutning

Då aggregatet lutas framåt minskar "mulching"-effekten medan det avklippta gräset sprids bättre och kapaciteten ökar.

Lutning framåt rekommenderas vid kraftigare gräs.

4.3 KLIPPRÅD

För att uppnå bästa klippresultat, följ nedanstående råd :

• Klipp ofta.
• Kör motorn på fullgas.
• Gräset skall vara torrt.
• Använd skarpa knivar.
• Håll klippaggregatets undersida ren.

4.4 KOMPOSTERING/BAKUTKAST

Aggregatet kan klippa gräset på följande två sätt:

- Komposterar av gräset i gräsmattan.

- Kastar ut gräset bakom aggregatet.

Aggregatet är vid leveransen inställt för kompostering. För att kasta ut gräset bakom aggregatet skall pluggen i fig. 18 demonteras. Ställ aggregatet i tvättläge eller serviceläge för att demontera/montera pluggen.

5 UNDERHÅLL

5.1 FÖRBEREDELSE

All service och allt underhåll skall utföras på stillastående maskin med stoppad motor.

Förhindra att maskinen rullar genom att alltid lägga i parkeringsbromsen.

Stoppa motorn.

Förhindra ofrivillig motorstart genom att lossa tändkabeln från tändstiftet och ta bort startnyckeln.

5.2 TVÄTTLÄGE

1. Aktivera parkeringsbromsen.
2. Ställ redskapslyften i transportläge.
3. Ställ in högsta klipphöjd.
4. Se fig. 2. Lossa aggregatets bakdel på höger och vänster sida enligt nedan:
   A. Lyft upp aggregatets högra bakdel en aning så att belastningen minskar på sprinten.
   B. Demontera sprint och bricka.
   C. Demontera vänster sprint och bricka på samma sätt.
5. Greppa aggregatet i framkanten och lyft upp. Haka fast kedjan så att aggregatet pekar diagonalt uppåt. Se fig. 19.

Det är absolut förbjudet att starta motorn då aggregatet befinner sig i tvättläget.

1. Sänk ned aggregatet på marken i omvänd ordning då åtgärderna har utförts. Återställ Aggregatet enligt 3.3.

5.3 SERVICELÄGE

5.3.1 Maskiner med fasta aggregatfästen

Exempel på fasta aggregatfästen, se 3:C och 4:G.

1. Aktivera parkeringsbromsen.

2. Om aggregatet har elektrisk klipphöjdsinställning, koppla bort kabeln från maskinen. Se fig. 16.

3. Ställ in högsta klipphöjd.

4. Se fig. 2. Lossa aggregatets bakdel på höger och vänster sida enligt nedan:

A. Lyft upp aggregatets högra bakdel en aning så att belastningen minskar på sprinten.

B. Demontera sprint och bricka.

C. Demontera vänster sprint och bricka på samma sätt.

1. Släpp remspänningen enligt nedan.

Park 2WD:

Häkta av spännrullen från remmen. Se fig. 10.

Park 4WD:

Fatta remsträckarens spak med vänster hand. Drag i spaken och häkta av med höger hand. Se fig. 9.

Villa, Ready:

Häkta av spännrullen från remmen. Se fig. 11.

1. Kräng av remmen från maskinens remskiva.
2. Greppa aggregatet i framkanten och lyft upp. Lyft tills aggregatet står helt vertikalt och vilar med bakkanten mot underlaget. Se fig. 20.
3. Sänk ned aggregatet på marken i omvänd ordning då åtgärderna har utförts. Återställ aggregatet enligt 3.2.

5.3.2 Maskiner med snabbfästen

Exempel på snabbfästen, se fig. 12.

1. Aktivera parkeringsbromsen.
2. Om aggregatet har elektrisk klipphöjdsinställning, koppla bort kabeln från maskinen. Se fig. 16.
3. Ställ in högsta klipphöjd.
4. Se fig. 2. Lossa aggregatets bakdel på höger och vänster sida enligt nedan:

A. Lyft upp aggregatets högra bakdel en aning så att belastningen minskar på sprinten.
B. Demontera sprint och bricka.
C. Demontera vänster sprint och bricka på samma sätt.
5. Ställ snabbfästena i sina bakre lägen, se dess separata instruktion.
6. Släpp remspänningen enligt nedan.

Park 2WD:

Häkta av spännrullen från remmen. Se fig. 10. Park 4WD:

Fatta remsträckarens spak med vänster hand. Drag i spaken och häkta av med höger hand. Se fig. 9.

Villa, Ready:

Häkta av spännrullen från remmen. Se fig. 11.

1. Kräng av remmen från aggregatets remskiva.

Kontrollera att snabbfästena är i sina främre lägen innan aggregatet lyfts upp. Annars föreligger klämrisk.

1. Ställ snabbfästena i sina främre lägen, se dess separata instruktion.
2. Greppa aggregatet i framkanten och lyft upp. Lyft tills aggregatet står helt vertikalt och vilar med bakkanten mot underlaget. Se fig. 20.
3. Sänk ned aggregatet på marken i omvänd ordning då åtgärderna har utförts. Återställ aggregatet enligt 3.3.

5.4 RENGÖRING

Aggregatets undersida skall rengöras efter varje användning.

Ställ aggregatet i tvättläge.

Rengör aggregatets undersida noggrannt. Använd vatten och borste.

Då ytorna är helt torra och rena skall målningen bättras. Använd slitstark gul färg, avsedd för metall utomhus.

5.5 KNIVAR

5.5.1 Säkerhet

För att minska olycksskador vid kollisioner och skydda vitala delar i klippaggregatet finns inbyggd kraftbegränsning enligt nedan.

• Brytbultar mellan knivar och knivbalk.
• Momentbegränsning mellan kugghjul och knivaxel.
• Möjlighet för kuggremmen att slira på plastkugghjulen.

5.5.2 Byte av knivar

Använd skyddshandskar vid byte av kniv/knivblad för att undvika skärskador.

Kontrollera att knivarna alltid är skarpa. Då blir klippresultatet bäst. Knivarna bör bytas en gång om året.

Kontrollera alltid kniven/knivbladen efter kollision. Har knivsystemet skadats skall defekta delar bytas ut.

Använd alltid original reservdelar. Icke original reservdelar kan medföra risk för skador, även om de passar på maskinen.

Knivarna är utbytbara. Vid byte skall båda knivarna på samma knivbalk bytas ut för att undvika obalans.

Observera!

Iakttag följande vid monteringen:

• Knivarna och knivbalken skall monteras så som visas i fig. 6.
• Knivarna kan vridas 1/3 varv i sina infästningar. Välj de lägen som gör att knivarna blir förskjutna 90° från varandra. Se “5.5.3” nedan.
  Åtdragningsmoment:

Skruvar (6:P) - 45 Nm

Brytbultar (6:Q) - 9.8 Nm

Vid kollision kan brytbultarna (6:Q) brista och knivarna viker undan. Om så skett, montera original brytbultar och drag fast enligt ovan.

5.5.3 Synkronisering, knivar

Aggregatet har synkroniserade knivar.

Om någon av knivarna har träffat ett fast föremål (ex.vis en sten), kan synkroniseringen ändras. Detta innebär risk för att knivarna kolliderar me varandra.

Korrekt synkroniserade knivar skall vara förskjutna 90° från varandra. Se fig. 7.

Kontrollera alltid synkroniseringen efter kollision. Om knivarna ej är synkroniserade kan något av följande fel föreligga i klippaggregatet:

- Kuggremmen har slirat på kugghjulen.

- Momentbegränsningen mellan kugghjul och knivaxel har löst ut. Pilarna i fig. 8 skall befinna sig mot varandra vid intakt enhet. Då momentbegränsningen har löst ut befinner sig pilarna inte mot varandra.

- Knivbalken felmonterad på knivaxeln. Kan monteras i tre olika lägen. Se 6:R.

Vid felaktig synkronisering enligt de två första alternativen, kontakta auktoriserad Stigaverkstad för reparation.

6 RESERVDELAR

STIGA original reservdelar och tillbehör är konstruerade speciellt för STIGA maskiner. Observera att "icke original" reservdelar och tillbehör inte har kontrollerats eller godkänts av STIGA:

Användning av sådana delar och tillbehör kan påverka maskinens funktion och säkerhet. STIGA ansvarar inte för skador orsakade av sådana produkter.

7 MÖNSTERSKYDD

Denna produkt eller delar därav omfattas av följande mönsterskydd:

EG 000503107

GGP förbehåller sig rätten att förändra produkten utan föregående meddelande.
