KASUTUSJUHEND VILLA 95 COMBI STIGA

3. Irrota sokka ja aluslevy (2:C, 2:D)

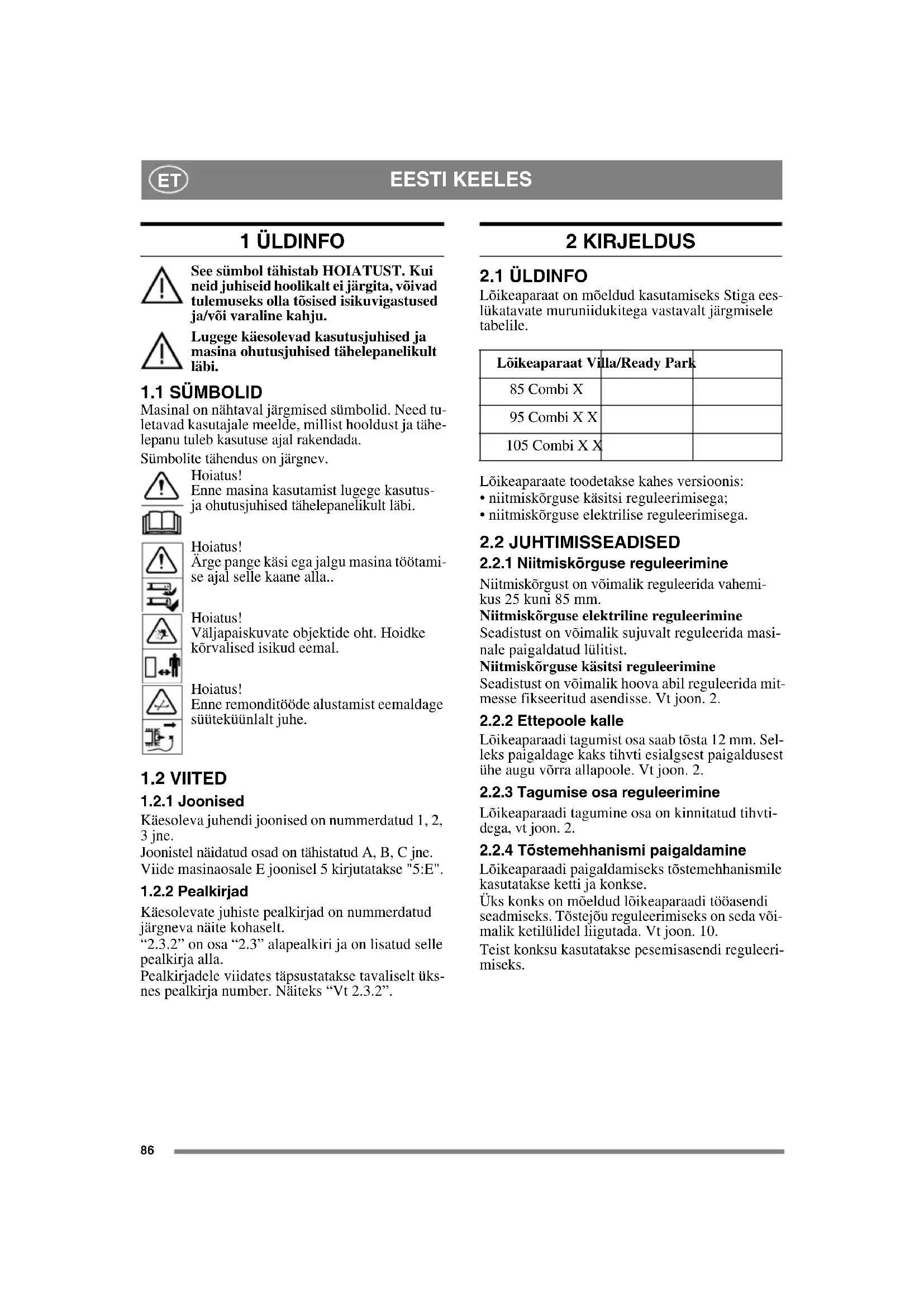

1 ÜLDINFO See sümbol tähistab HOIATUST. Kui neid juhiseid hoolikalt ei järgita, võivad tulemuseks olla tõsised isikuvigastused ja/või varaline kahju. Lugege käesolevad kasutusjuhised ja masina ohutusjuhised tähelepanelikult läbi.

Masinal on nähtaval järgmised sümbolid. Need tu- letavad kasutajale meelde, millist hooldust ja tähe- lepanu tuleb kasutuse ajal rakendada. Sümbolite tähendus on järgnev. Hoiatus! Enne masina kasutamist lugege kasutus- ja ohutusjuhised tähelepanelikult läbi. Hoiatus! Ärge pange käsi ega jalgu masina töötami- se ajal selle kaane alla.. Hoiatus! Väljapaiskuvate objektide oht. Hoidke kõrvalised isikud eemal. Hoiatus! Enne remonditööde alustamist eemaldage süüteküünlalt juhe.

Käesoleva juhendi joonised on nummerdatud 1, 2, 3 jne. Joonistel näidatud osad on tähistatud A, B, C jne. Viide masinaosale E joonisel 5 kirjutatakse "5:E".

Käesolevate juhiste pealkirjad on nummerdatud järgneva näite kohaselt. “2.3.2” on osa “2.3” alapealkiri ja on lisatud selle pealkirja alla. Pealkirjadele viidates täpsustatakse tavaliselt üks- nes pealkirja number. Näiteks “Vt 2.3.2”. 2 KIRJELDUS

Lõikeaparaat on mõeldud kasutamiseks Stiga ees- lükatavate muruniidukitega vastavalt järgmisele tabelile. Lõikeaparaate toodetakse kahes versioonis:

• niitmiskõrguse käsitsi reguleerimisega;

• niitmiskõrguse elektrilise reguleerimisega.

2.2 JUHTIMISSEADISED

2.2.1 Niitmiskõrguse reguleerimine

Niitmiskõrgust on võimalik reguleerida vahemi- kus 25 kuni 85 mm. Niitmiskõrguse elektriline reguleerimine Seadistust on võimalik sujuvalt reguleerida masi- nale paigaldatud lülitist. Niitmiskõrguse käsitsi reguleerimine Seadistust on võimalik hoova abil reguleerida mit- messe fikseeritud asendisse. Vt joon. 2.

2.2.2 Ettepoole kalle

Lõikeaparaadi tagumist osa saab tõsta 12 mm. Sel- leks paigaldage kaks tihvti esialgsest paigaldusest ühe augu võrra allapoole. Vt joon. 2.

2.2.3 Tagumise osa reguleerimine

Lõikeaparaadi tagumine osa on kinnitatud tihvti- dega, vt joon. 2.

2.2.4 Tõstemehhanismi paigaldamine

Lõikeaparaadi paigaldamiseks tõstemehhanismile kasutatakse ketti ja konkse. Üks konks on mõeldud lõikeaparaadi tööasendi seadmiseks. Tõstejõu reguleerimiseks on seda või- malik ketilülidel liigutada. Vt joon. 10. Teist konksu kasutatakse pesemisasendi reguleeri- miseks. Lõikeaparaat Villa/Ready Park 85 Combi X 95 Combi X X 105 Combi X X87 EESTI KEELES

Näiteid lõikeaparaadi jäikadest ühendustest vt „3:C“ ja „4:G“.

1. Pange lõikeaparaat õigesse asendisse masina et-

2. Kontrollige, et lõikeaparaadi kinnitid on paigal-

datud masinale järgmiselt: Park 2WD:

• Lõikeaparaadi kinniti (4:G).

• Seib (3:D). Ainult masinad, mis on toodetud aastatel kuni 2006, k.a.

• Lõikeaparaadi kinniti (3:C).

3. Eemaldage tihvtid ja seib (2:C, 2:D)

4. Kinnitage hoovad kruvide abil üksteise külge.

5. Seadke maksimaalne niitmiskõrgus.

6. Pange veorihm ümber niiduki rihmaratta.

7. Teostage lõikeaparaadi põhiseadistused. Vt 3.4.

8. Veorihma pingutamiseks toimige järgmiselt.

Pingutage veorihma pingutusrulliku abil. Pin- gutusrullik peab jääma juhi töökohalt vaadatu- na veorihmast vasakule. Vt joon. 10. Park 4WD

Võtke veorihma pingutushoob vasakusse kätte. Tõmmake hooba ja pange pinguti parema käega veorihma välisküljele. Vt joon. 9. Villa, Ready

Pingutage veorihma pingutusrulliku abil. Pin- gutusrullik peab jääma veorihma siseküljele. Tõmmake rihm väljapoole, vasakule (juhi töö- kohast vaadatuna). Vt joon. 11.

9. Riputage lõikeaparaat tõstemehhanismile. Vt

joon. 13. 10.Kui lõikeaparaadi kõrgus on reguleeritav elekt- riliselt, ühendage kaabel masina ees, paremal pool asuvasse pistikusse. Vt joon. 16.

3.2 KIIRÜHENDUSTEGA VARUSTA-

TUD MASINAD Näiteid kiirühendustest vt joon. 12.

1. Pange lõikeaparaat õigesse asendisse masina et-

2. Kontrollige, kas kiirühendused on masinale pai-

galdatud vastavalt kiirühenduste kasutusjuhen- dile.

3. Kontrollige, et lõikeaparaadi hoovad on kiir-

ühendustesse kruvidega kinnitatud. Vastasel ju- hul keerake need oma kohale. Vt joon. 12.

4. Seadke maksimaalne niitmiskõrgus.

5. Seadke kiirühendused nende tagumistesse

asenditesse. Vt kiirühenduste kasutusjuhendist.

6. Paigaldage veorihm rihmarattale.

7. Veorihma pingutamiseks toimige järgmiselt.

Pingutage veorihma pingutusrulliku abil. Pin- gutusrullik peab jääma juhi töökohalt vaadatu- na veorihmast vasakule. Vt joon. 10. Park 4WD

Võtke veorihma pingutushoob vasakusse kätte. Tõmmake hooba ja pange pinguti parema käega veorihma välisküljele. Vt joon. 9. Villa, Ready

Pingutage veorihma pingutusrulliku abil. Pin- gutusrullik peab jääma veorihma siseküljele. Tõmmake rihm väljapoole, vasakule (juhi töö- kohast vaadatuna). Vt joon. 11.

8. Seadke kiirühendused nende eesmistesse asen-

ditesse. Vt kiirühenduste kasutusjuhendist.

9. Riputage lõikeaparaat tõstemehhanismile. Vt

joon. 13. 10.Teostage lõikeaparaadi põhiseadistused. Vt 3.4. 11.Kui lõikeaparaadi kõrgus on reguleeritav elekt- riliselt, ühendage kaabel masina ees, paremal pool asuvasse pistikusse. Vt joon. 16.

Rehvirõhu reguleerimisel järgige allpool toodud tabelit.

Lõikeaparaadi optimaalse talitluse tagamiseks peavad masina põhiseadistused olema õiged. Lõi- keaparaadi põhiseadistuseks on see, kui selle tagu- mine serv on eesmisest servast 5 mm kõrgemal. See tähendab, et lõikeaparaat on ette kallutatud. Lõikeaparaadi paigaldamiseks ja kinnitamiseks vastavalt põhiseadistusele toimige vastavalt järg- mistele juhistele. Kui masin on varustatud 17” ratastega: paigaldage seibid ja tihvtid ülemisse avasse. Vt joon. 14. Kui masin on varustatud 16” ratastega: paigaldage seibid ja tihvtid keskmisesse avasse. Vt joon. 15. Masin Rõhk (bar/psi) Esisild Tagasild Park 0,6/9 0,4/6 Villa 0,4/6 1,2/17 Ready 0,4/6 1,2/1788 EESTI KEELES

4 MASINA KASUTAMINE Kontrollige, et murul, mida te niitma hakkate, ei ole võõrkehi nagu kivid jne.

Parimad niitmistulemused saate, kui niidate rohu ülemise ühe kolmandiku, st 2/3 rohu pikkusest jääb alles. Vt joon. 14. Kui rohi on väga pikk ja see tuleb niita tunduvalt lühemaks, siis niitke kaks korda erinevate niitmis- kõrgustega. Ärge kasutage kõige madalamaid niitmiskõrgu- seid, kui muru on ebatasane. Nii võivad lõiketerad vastu maapinda kahjustuda ja võite maha lõigata pinnase pealiskihi.

Lõikeaparaadi tagumist osa on võimalik tõsta nii, et lõikeaparaat on kallutatud ettepoole rohkem, kui seda võimaldab põhiseadistus. Taoline kallutami- ne mõjutab niitmistulemusi järgmiselt:

Lõikeaparaadi põhiseadistus tagab parima multši- mistulemuse ja niidetud rohi paisatakse ühtlaselt murule. Põhiseadistust soovitatakse kasutada nor- maalse muru niitmiseks. Vt joon. 9.

Lõikeaparaadi kallutamisel ettepoole väheneb multšimisefekt, kuid rohi paisatakse murule ühtla- semalt. Ettepoole kallutatud lõikeaparaati soovitatakse ka- sutada tihedama rohu niitmiseks.

4.3 SOOVITUSED NIITMISEKS

Optimaalsete niitmistulemuste saavutamiseks jär- gige allpool toodud soovitusi:

• rakendage mootori täispöördeid

• kasutage teravaid lõiketeri

• hoidke lõikeaparaadi alumine osa puhas

4.4 KOMPOSTIMINE/TAHAPAISKA-

MINE Lõikeaparaat võib muru niita kahel erineval moel:

• rohu kompostimine murule;

• rohu väljapaiskamine lõikeaparaadi taha. Tarne hetkel on lõikeaparaat seadistatud rohu kompostimiseks. Selleks, et muruniiduk paiskaks rohu taha, eemaldage kork, vt joon. 18. Korgi eemaldamiseks/paigaldamiseks seadke lõi- keaparaat puhastus- või hooldusasendisse. 5 HOOLDUS

Hooldustööde ajaks tuleb niiduk seisma jätta ja mootor välja lülitada. Niiduki juhusliku veeremise vältimi- seks rakendage alati seisupidur. Seisake mootor. Mootori juhusliku käivitumise vältimi- seks ühendage süüteküünla juhe lahti ja eemaldage süütevõti.

2. Seadke tõstemehhanism transpordiasendisse.

3. Seadke kõrgeim niitmiskõrgus.

4. Võtke lõikeaparaadi tagumine osa paremalt ja

vasakult poolt lahti järgmiselt: A. Splindi vabastamiseks koormusest tõstke lõi- keaparaadi tagumise osa vasak pool veidi üles. B. Eemaldage tihvtid ja seib. Vt joon. 2. C. Eemaldage parempoolne splint ja seib samal moel.

5. Võtke lõikeaparaadi esiservast kinni ja tõstke

üles. Riputage see keti külge nii, et lõikeaparaat on suunatud diagonaalselt üles. Vt joon. 16. Keelatud on mootori käivitamine, kui lõikeaparaat on pesemisasendis.

6. Lõikeaparaadi langetamisel pärast hooldustöid

toimige vastupidises järjekorras. Lõikeaparaadi uuesti seadistamisel järgige punkti “3”.

5.3.1 Masinad, lõikeaparaadi jäik ühendus

1. Rakendage seisupidur.

2. Kui lõikeaparaadi kõrgus on reguleeritav elekt-

riliselt, ühendage kaabel masina ees, paremal pool asuvasse pistikusse. Vt joon. 13.

3. Seadke maksimaalne niitmiskõrgus.

4. Vt joon. 2. Võtke lõikeaparaadi tagumine osa

paremalt ja vasakult poolt lahti järgmiselt: A. Splindi vabastamiseks koormusest tõstke lõi- keaparaadi tagumise osa vasak pool veidi üles. B. Eemaldage tihvtid ja seib. Vt joon. 2. C. Eemaldage parempoolne splint ja seib samal moel.

5. Veorihma lõdvendamiseks toimige järgmiselt:

Park 4WD: Võtke veorihma pingutushoob vasakusse kätte. Tõmmake hooba ja eemaldage pinguti oma pa- rema käega. Vt joon. 9. Villa, Ready

7. Võtke lõikeaparaadi esiservast kinni ja tõstke

üles. Tõstke, kuni lõikeaparaat on täiesti verti- kaalne, ja toetage selle tagumine osa maapinna- le. Vt joon. 20.

8. Lõikeaparaadi langetamisel pärast hooldustöid

toimige vastupidises järjekorras. Lõikeaparaadi uuesti seadistamisel järgige punkti 3.2.

5.3.2 Masinad, mis on varustatud kiir-

2. Kui lõikeaparaadi kõrgus on reguleeritav elekt-

riliselt, ühendage kaabel masina ees, paremal pool asuvasse pistikusse. Vt joon. 13.

3. Seadke maksimaalne niitmiskõrgus.

4. Vt joon. 2. Võtke lõikeaparaadi tagumine osa

paremalt ja vasakult poolt lahti järgmiselt: A. Splindi vabastamiseks koormusest tõstke lõi- keaparaadi tagumise osa vasak pool veidi üles. B. Eemaldage tihvtid ja seib. C. Eemaldage parempoolne splint ja seib samal moel.

5. Seadke kiirühendused nende tagumistesse

asenditesse. Vt kiirühenduste kasutusjuhendist.

6. Veorihma lõdvendamiseks toimige järgmiselt:

Võtke veorihma pingutushoob vasakusse kätte. Tõmmake hooba ja eemaldage pinguti oma pa- rema käega. Vt joon. 9. Villa, Ready

Eemaldage pinguti veorihmalt. Vt joon. 11.

7. Tõmmake veorihm lõikeaparaadi rihmarattalt

maha. Enne lõikeaparaadi ülestõstmist veen- duge, et kiirühendused on eesmises asendis. Vastasel juhul on muljumisvi- gastuste oht.

8. Seadke kiirühendused nende eesmistesse asen-

ditesse, vt kiirühenduste kasutusjuhendit.

9. Võtke lõikeaparaadi esiservast kinni ja tõstke

üles. Tõstke, kuni lõikeaparaat on täiesti verti- kaalne, ja toetage selle tagumine osa maapinna- le. Vt joon. 20. 10.Lõikeaparaadi langetamisel pärast hooldustöid toimige vastupidises järjekorras. Lõikeaparaadi uuesti seadistamisel järgige punkti 3.3.

Puhastage lõikeaparaadi alumine osa iga kord pä- rast niiduki kasutamist. Seadke lõikeaparaat niitmisasendisse. Puhastage põhjalikult lõikeaparaadi alumine osa. Kasutage vett ja harja. Kui pinnad on täiesti kuivad ja puhtad, tehke vär- viparandused. Kasutage vastupidavat kollast me- tallivärvi, mis on mõeldud kasutamiseks välistingimustes.

Juhuslike vigastuste vältimiseks kokkupõrke kor- ral ja lõikeaparaadi tähtsate osade kaitsmiseks on niidukisse integreeritud jõupiiraja:

• kaitsetihvt lõiketerade ja lati vahel;

• pöördemomendi piiraja hammasrataste ja lõike- teravõlli vahel;

• veorihma libisemise võimalus plastmassist hammasratastel.

5.5.2 Lõiketerade vahetamine

Lõiketraumade vältimiseks kandke te- rade vahetamisel kaitsekindaid. Kontrollige, et lõiketerad oleksid alati te- ravad. See tagab parimad niitmistulemused. Vahe- tage lõiketerad kord aastas. Pärast kokkupõrget tuleb lõiketerad kindlasti üle kontrollida. Kui lõiketera on saanud kahjustada, vahetage defektsed osad kindlasti välja. Kasutage alati originaalvaruosi. Mit- teoriginaalosade kasutamisega võib kaasneda vigastuste oht, seda isegi siis, kui need sobivad masinaga. Lõiketerad on vahetatavad. Tasakaalustusproblee- mide vältimiseks vahetage ühel latil asuvad lõike- terad välja samaaegselt. Tähelepanu! Uuesti monteerimisel pange tähele järgnevat:

• Lõiketerad ja lõiketerade latt tuleb paigaldada vastavalt joonisele 6.

• Lõiketerasid saab paigaldisel pöörata 1/3 pööret Valige selline asend, et lõiketerad on teineteise suhtes 90-kraadise nihkega. Vt osa “5.5.3” all- pool. Pingutusmomendid: kruvid (6:P) – 45 N·m kaitsetihvtid (6:Q) – 9,8 N·m Kokkupõrke korral võivad tihvtpoldid (6:Q) puru- neda ja lõiketerad taha painduda. Sellisel juhul pai- galdage uued tihvtpoldid ja pingutage vastavalt ülaltoodud juhistele.90 EESTI KEELES

5.5.3 Lõiketerade sünkroniseerimine

Lõikeaparaadi lõiketerad on sünkroniseeritud. Kui üks lõiketera on põrkunud vastu kõva objekti (näit. kivi), võib sünkroniseeritus olla rikutud. Sel juhul on oht, et lõiketerad liiguvad üksteise vastu. Õigesti sünkroniseeritud lõiketerad peavad asuma teineteisest 90-kraadise nihkega. Vt. joon. 7. Pärast kokkupõrget tuleb lõiketerade sünkroni- seeritus kindlasti üle kontrollida. Kui lõiketerad ei ole sünkroniseeritud, võib lõikea- paraadil olla üks või mitu järgnevalt loetletud probleemi:

• ülekanderihm on libisenud hammasratastele;

• pöördemoment hammasrataste ja lõiketeravõlli vahel on piiratud. Kui joonisel 8 näidatud noo- led on üksteise vastas, on lõikeaparaat töökor- ras. Pöördemomendi piiraja rakendumisel ei asu nooled enam üksteise vastas;

• Lõiketeraelement on lõiketeravõllile valesti paigaldatud. Võimalikud on kolm paigaldusa- sendit. Vt „7:R“. Kui kahe esimese alternatiivi korral on lõiketerade sünkroniseerimine vale, pöörduge lõikeaparaadi remondiks volitatud Stiga remonditöökoja poole. 6 VARUOSAD STIGA originaalvaruosad ja -lisatarvikud on välja töötatud spetsiaalselt STIGA masinatele. Pöörake tähelepanu sellele, et mitteoriginaalsed varuosad ja lisatarvikud ei ole STIGA poolt kontrollitud ega heaks kiidetud: taoliste varuosade ja lisatarvikute kasu- tamine võib mõjutada masina funktsio- naalsust ning ohutust. STIGA ei võta endale mingit vastutust taoliste toodete kasutamisest tuleneda võivate kahjus- tuste või vigastuste eest. 7 KONSTRUKTSIOONI REGIST- REERIMINE See toode või selle osad on registreeritud järgmi- selt: EG 000503107 GGP jätab endale õiguse muuta toodet ilma ette teatamata.91 LIETUVIŲ KALBA
