Produkttype	Hagetraktor
Merke	Stiga
Modell	Villa 95 Combi
Klippebredde	95 cm
Klippehøyde	25 til 85 mm (justerbar)
Typer justering av klippehøyde	Manuell eller elektrisk (avhengig av versjon)
Klippebordets vinkel	Justerbar (helling foran)
Klippemoduser	Mulching og bakutkast
Antall kniver	2 synkroniserte kniver
Knivdrift	Rem
Sikkerhetsinnretninger	Skjærbolter, momentbegrenser, remglidning
Trykk i forhjul	0,4 bar (6 psi)
Trykk i bakhjul	1,2 bar (17 psi)
Montering av klippebord	Frontmontering
Rengjøringsposisjon	Ja (vippbart bord)
Vedlikeholdsposisjon	Ja (vertikalt bord)
Bordmateriale	Stål med gul maling
Anbefalt vedlikehold	Rengjør undersiden etter hver bruk
Sikkerhet	Les bruksanvisningen før bruk, ikke legg hendene under klippebordet
Reservedeler	Bruk kun originale Stiga-deler
Registreringsnummer	EG 000503107

Ofte stilte spørsmål - VILLA 95 COMBI STIGA

Hvordan justere klippehøyden?

Klippehøyden kan justeres fra 25 til 85 mm. Det finnes to versjoner: manuell justering via en spak eller elektrisk justering via en bryter på maskinen. For manuell justering er flere posisjoner tilgjengelige (se fig. 2).

Hvordan bytte fra mulching til bakutkast?

Som standard er klippebordet innstilt for mulching. For bakutkast, fjern pluggen vist i fig. 18. Sett først klippebordet i rengjørings- eller vedlikeholdsposisjon for å utføre denne operasjonen.

Hvordan rengjøre klippebordet?

Etter hver bruk, sett klippebordet i rengjøringsposisjon (se kapittel 5.2). Rengjør undersiden med en børste og vann. Når det er tørt, touch opp malingsflisene med en egnet gul maling.

Hvordan bytte kniver?

Bruk hansker. Bytt begge knivene på samme bjelke samtidig for å unngå ubalanse. Bruk originale Stiga-deler. Stram skruen (6:P) til 45 Nm og skjærboltene (6:Q) til 9,8 Nm. Plasser knivene i 90° vinkel i forhold til hverandre.

Hvordan synkronisere knivene?

Knivene må være forskjøvet med 90° (fig. 7). Ved støt, kontroller synkroniseringen. Hvis knivene er usynkroniserte, kan drivremmen ha sklidd eller momentbegrenseren har aktivert seg (pilene i fig. 8 må være motsatte). Kontakt et autorisert Stiga-senter.

Hva gjør jeg ved støt mot en hindring?

Kontroller tilstanden til knivene og synkroniseringen. Skjærboltene (6:Q) kan knekke; bytt dem med originale bolter. Hvis momentbegrenseren har aktivert seg, er pilene ikke lenger motsatte. Kontakt et autorisert senter om nødvendig.

Hvordan sette klippebordet i vedlikeholdsposisjon?

Følg fremgangsmåten i kapittel 5.3. Stram parkeringsbremsen, slå av motoren og koble fra tennpluggsledningen. Løsne den bakre delen, slipp remspenningen (avhengig av modell), løft deretter klippebordet vertikalt slik at bakkanten hviler på bakken (fig. 20).

Hvilket dekktrykk for min Villa 95-traktor?

For Villa-modellen: forhjul 0,4 bar (6 psi), bakhjul 1,2 bar (17 psi). Tilpass i henhold til tabellen i bruksanvisningen (kapittel 3.3).

Hvilke typer justering av klippehøyde finnes?

To versjoner er tilgjengelige: manuell justering (spak med forhåndsdefinerte posisjoner) og elektrisk justering (bryter for kontinuerlig høyde). Begge gir et område fra 25 til 85 mm.

Hvor finner jeg reservedeler?

Bruk kun sertifiserte originale Stiga-deler. Bruk av deler fra andre merker kan kompromittere sikkerhet og garanti. Kontakt et autorisert Stiga-senter for bestillinger.

BRUKSANVISNING VILLA 95 COMBI STIGA

Klippeaggregatet leveres i følgende udførelser:

Eksempler på faste aggregatbeslag, se 3:C og 4:G.

Sæt aggregatet i grundindstilling ved at løfte op og montere i henhold til nedenstående.

Al service og vedligeholdelse skal udføres på stillestående maskine med standset motor.

Eksempler på faste aggregatbeslag, se 3:C og 4:G.

1. Fjern remmen fra aggregatets remskive.
2. Tag fat i aggregatets forkant og løft. Løft, indtil aggregatet står helt lodret og hviler med bagkanten mod underlaget. Se fig. 20.

Kontrollér, at snapbeslagene er i forreste position, inden aggregatet løftes op. Ellers foreligger der klemrisiko.

Dette symbolet betyr ADVARSEL. Hvis du ikke følger instruksjonene nøye, kan det føre til alvorlig personskade og/eller materiell skade.

Før start må denne bruksanvisningen og maskinens sikkerhetsforskrifter leses nøye.

1.1 SYMBOLER

Følgende symboler finnes på maskinen for å minne om den forsiktighet og oppmerksomhet som kreves ved bruk.

Symbolene betyr:

Advarsel!

Les instruksjonsboken og sikkerhetshåndboken før maskinen tas i bruk.

Advarsel!

Før aldri hånd eller fot inn under dekselet mens maskinen er i gang.

Advarsel!

Se opp for utkastede gjenstander. Hold tilskuere borte.

Advarsel!

Før man starter reparasjonsarbeider, må tennpluggkabelen tas ut av tennpluggen.

1.2 HENVISNINGER

1.2.1 Figurer

Figurene i denne bruksanvisningen er nummerert 1, 2, 3 osv.

Detaljer inne i figurene er merket A, B, C osv.

Henvisning til detalj E i figur 5 angis slik: "5 E".

1.2.2 Overskrifter

Overskriftene i denne bruksanvisningen er nummerert som vist i eksempelet nedenfor:

“2.3.2” er et underpunkt til “2.3” og inngår i denne overskriften.

Ved henvisninger til overskrifter angis som oftest bare nummeret på overskriften, for eksempel: "Se 2.3.2".

2 BESKRIVELSE

2.1 GENERELT

Klippeaggregatet skal brukes på Stigas frontklippere i henhold til tabellen nedenfor.

Klippeaggregatet leveres i en av følgende utførelser:

• Med manuell innstilling av klippehøyden.
• Med elektrisk innstilling av klippehøyden.

2.2 BETJENINGSUTSTYR

2.2.1 Klippehøydeinnstilling

Klippehøyden kan stilles inn mellom 25 og 85 mm.

Elektrisk innstilling av klippehøyden

Innstillingen skjer trinnløst med en strømbryter på maskinen.

Manuell klippehøydeinnstilling

Innstillingen skjer i en rekke faste stillinger ved hjelp av spaken. Se figur 2.

2.2.2 Helling forever

Aggregatets bakdel kan løftes 12 mm ved at de to läsepinnene flyttes ett hull ned i forhold til grunn-innstillingen. Se figur 2.

Aggregatets bakdel er festet ved hjelp av låsepinnene i figur 2.

2.2.4 Opphenging i redskapsløfter

Aggregatet er opphengt i redskapsløfteren med kjede og karabinkroker.

Den ene karabinkroken er beregnet på arbeidsstillingen og kan flyttes i kjedelenkene for innstilling av løftekraften. Se figur. 10.

Den andre karabinkroken er beregnet for vaskestillingen.

3 MONTERING

3.1 MASKINER MED FASTE AGGREGATFESTER

Eksempel på faste aggregatfester, se 3 C og 4 G..

1. Plasser aggregatet på plassen sin foran maskinen.

2. Kontroller at aggregatfestene er montert på maskinen som nedenfor.

Park 2WD:

- Aggregatfeste (4:G).

- Skive (4 : F) .

• Låsepinne (4:E).

1. Demonter låsepinne og skive (2:C, 2:D)

2. Skru fast armene i hverandre. Se fig. 5.

3. Still inn høyeste klippehøyde.

4. Legg på remmen rundt maskinens remskive.

5. Grunninnstill aggregatet. Se "3.4".

6. Strekk remmen som nedenfor:

Park 2WD:

Ta tak i spaken til remstrekkeren med venstre hånd. Dra i spaken og legg strekkeren på utsiden av remmen med høyre hånd. Se figur 9. Villa, Ready:

Stram remmen med strammerullen. Strammerullen skal ligge på innsiden av remmen og trekke mot venstre (sett fra førerens posisjon). Se fig. 11.

1. Heng opp aggregatet i redskapsløfteren. Se fig. 13.

2. Hvis aggregatet har elektrisk klippehøydeinnstilling, kopler du kabelen til maskinens uttak til høyre foran. Se fig. 16.

3.2 MASKINER MED HURTIGFESTER

1. Plasser aggregatet på plassen sin foran maskinen.

2. Kontroller at hurtigfestene er montert på maskinen i henhold til de separate instruksene som fulgte med hurtigfestene.

3. Kontroller at aggregatarmene er skrudd fast i hurtigfestene. Om det ikke er tilfelle, gjør dette. Se fig. 12.

4. Still inn høyeste klippehøyde.

5. Sett hurtigfestene i bakre stilling, se de separate instruksene.

6. Legg på remmen rundt maskinens remskive.

7. Strekk remmen som nedenfor.

Park 2WD :

Stram remmen med strammerullen. Strammerullen skal ligge på venstre side av remmen sett fra førerens stilling. Se fig. 10.

Park 4WD:

Ta tak i spaken til remstrekkeren med venstre hånd. Dra i spaken og legg strekkeren på utsiden av remmen med høyre hånd. Se figur 9.

Villa, Ready:

Stram remmen med strammerullen. Strammerullen skal ligge på innsiden av remmen og trekke mot venstre (sett fra førerens posisjon).

Se fig. 11.

1. Sett hurtigfestene i fremre stilling, se de separate instruksene.

2. Heng opp aggregatet i redskapsløfteren. Se fig. 13.

3. Grunninnstill aggregatet. Se "3.4".

4. Hvis aggregatet har elektrisk klippehøydeinnstilling, kopler du kabelen til maskinens uttak til høyre foran. Se fig. 16.

3.3 DEKKTRYKK

Juster lufttrykket i dekkene i henhold til tabellen nedenfor.

Maskin	Trykk (bar/psi)
	Foran Bak
Park 0,6/9 0,4/6
Villa 0,4/6 1,2/17
Ready 0,4/6 1,2/17

3.4 GRUNNINNSTILLING

For at aggregatet skal klippe optimalt kreves korrekt grunninnstilling. Aggregatet er grunninnstilt när bakkanten er 55 mm over forkanten. Dette betyr at aggregatet heller forover.

Sett aggregatet i grunninnstilling ved å løfte opp og feste som nedenfor.

På maskin med 17" hjul: Monter skivene og låse-pinnene i det øverste hullet. Se figur 14.

På maskin med 16" hjul: Monter skivene og låse-pinnene i det midterste hullet. Se figur 15.

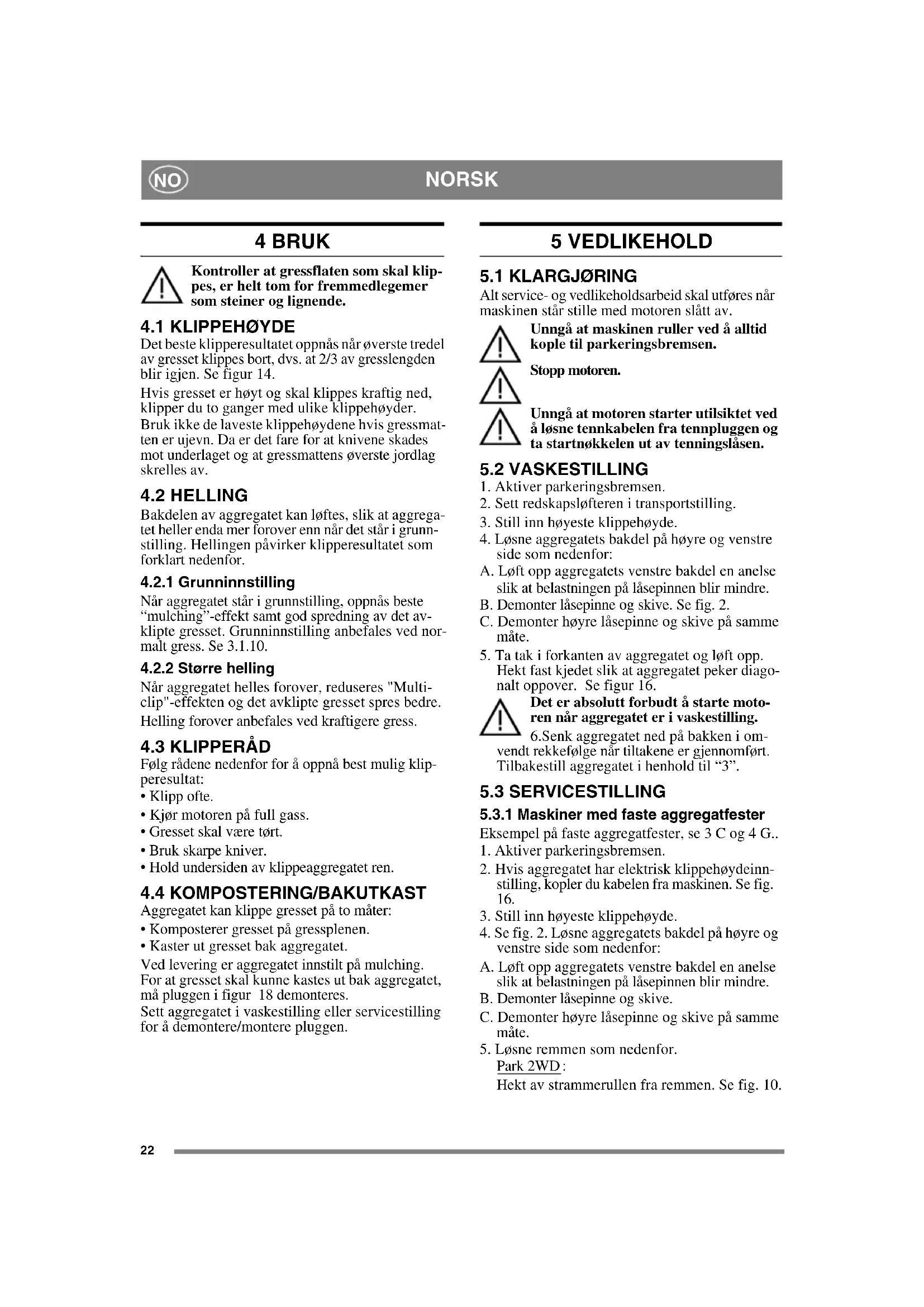

4 BRUK

Kontroller at gressflaten som skal klippes, er helt tom for fremmedlegemer som steiner og lignende.

4.1 KLIPPEH∅YDE

Det beste klipperesultatet oppnås när øverste tredel av gresset klippes bort, dvs. at 2/3 av gresslengden blir igjen. Se figur 14.

Hvis gresset er høyt og skal klippes kraftig ned, klipper du to ganger med ulike klippehøyder. Bruk ikke de laveste klippehøydene hvis gressmatten er ujevn. Da er det fare for at knivene skades mot underlaget og at gressmattens øverste jordlag skrelles av.

4.2 HELLING

Bakdelen av aggregatet kan løftes, slik at aggregatet heller enda mer forover enn när det står i grunnstilling. Hellingen påvirker klipperesultatet som forklart nedenfor.

4.2.1 Grunninnstilling

Når aggregatet står i grunnstilling, oppnås beste "mulching"-effekt samt god spredning av det avklipte gresset. Grunninnstilling anbefales ved normalt gress. Se 3.1.10.

4.2.2 Større helling

Når aggregatet helles forever, reduseres "Multi-clip"-effekten og det avklipte gresset spres bedre. Helling forover anbefales ved kraftigere gress.

4.3 KLIPPERÅD

Følg rådene nedenfor for å oppnå best mulig klipperesultat:

• Klipp ofte.
• Kjør motoren på full gass.
  • Gresset skal være tørt.
• Bruk skarpe kniver.
• Hold undersiden av klippeaggregatet ren.

4.4 KOMPOSTERING/BAKUTKAST

Aggregatet kan klippe gresset på to måter:

Ved levering er aggregatet innstilt på mulching. For at gresset skal kunne kastes ut bak aggregatet, må pluggen i figur 18 demonteres.

Sett aggregatet i vaskestilling eller servicestilling for å demontere/montere pluggen.

5 VEDLIKEHOLD

5.1 KLARGJ∅RING

Alt service- og vedlikeholdsarbeid skal utføres när maskinen står stille med motoren slått av.

Unngå at maskinen ruller ved å alltid kople til parkeringsbremsen.

Stopp motoren.

Unngå at motoren starter utilsiktet ved å løsne tennkabelen fra tennpluggen og ta startnøkkelen ut av tenningslåsen.

5.2 VASKESTILLING

1. Aktiver parkeringsbremsen.
2. Sett redskapsløfteren i transportstilling.
3. Still inn høyeste klippehøyde.
4. Løsne aggregatets bakdel på høyre og venstre side som nedenfor:
   A. Løft opp aggregatets venstre bakdel en anelse slik at belastningen på låsepinnen blir mindre.
   B. Demonter låsepinne og skive. Se fig. 2.
   C. Demonter høyre låsepinne og skive på samme måte.
5. Ta tak i forkanten av aggregatet og løft opp. Hekt fast kjedet slik at aggregatet peker diagonalt oppover. Se figur 16.
   Det er absolutt forbudt å starte motoren när aggregatet er i vaskestilling.
6. Senk aggregatet ned på bakken i omvendt rekkefølge när tiltakene er gjennomført. Tilbakestill aggregatet i henhold til "3".

5.3 SERVICESTILLING

5.3.1 Maskiner med faste aggregatfester

Eksempel på faste aggregatfester, se 3 C og 4 G..

1. Aktiver parkeringsbremsen.
2. Hvis aggregatet har elektrisk klippehøydeinnstilling, kopler du kabelen fra maskinen. Se fig. 16.
3. Still inn høyeste klippehøyde.
4. Se fig. 2. Løsne aggregatets bakdel på høyre og venstre side som nedenfor:

A. Løft opp aggregatets venstre bakdel en anelse slik at belastningen på läsepinnen blir mindre.

B. Demonter låsepinne og skive.

C. Demonter høyre låsepinne og skive på samme måte.

1. Løsne remmen som nedenfor. Park 2WD:

Hekt av strammerullen fra remmen. Se fig. 10.

Park 4WD:

Ta tak i spaken til remstrekkeren med venstre hånd. Dra i spaken og hekt av med høyre hånd. Se fig. 9.

Villa, Ready:

Hekt av strammerullen fra remmen. Se fig. 11.

1. Trekk remmen av maskinens remskive.
2. Ta tak i forkanten av aggregatet og løft opp. Løft til aggregatet står helt vertikalt og hviler med bakkanten mot underlaget. Se fig. 20.
3. Senk aggregatet ned på bakken i omvendt rekkefølge när tiltakene er gjennomført. Tilbakestill aggregatet i henhold til 3.2.

5.3.2 Maskiner med hurtigfester

1. Aktiver parkeringsbremsen.
2. Hvis aggregatet har elektrisk klippehøydeinnstilling, kopler du kabelen fra maskinen. Se fig. 16.
3. Still inn høyeste klippehøyde.
4. Se fig. 2. Løsne aggregatets bakdel på høyre og venstre side som nedenfor:

A. Løft opp aggregatets venstre bakdel en anelse slik at belastningen på låsepinnen blir mindre.
B. Demonter låsepinne og skive.
C. Demonter høyre låsepinne og skive på samme måte.
5. Sett hurtigfestene i bakre stilling, se de separate instruksene.
6. Løsne remmen som nedenfor.

Park 2WD:

Hekt av strammerullen fra remmen. Se fig. 10. Park 4WD:

Ta tak i spaken til remstrekkeren med venstre hånd. Dra i spaken og hekt av med høyre hånd. Se fig. 9.

1. Trekk remmen av aggregatets remskive.

Kontroller at hurtigfestene er i fremre stilling før aggregatet løftes opp. Ellers foreligger klemfare.

1. Sett hurtigfestene i fremre stilling, se separate instrukser.

2. Ta tak i forkanten av aggregatet og løft opp. Løft til aggregatet står helt vertikalt og hviler med bakkanten mot underlaget. Se fig. 20.

3. Senk aggregatet ned på bakken i omvendt rekkefølge när tiltakene er gjennomført. Tilbakestill aggregatet i henhold til 3.3.

5.4 RENGJ∅RING

Aggregatets underside skal rengjøres etter hver bruk.

Sett aggregatet i vaskestilling.

Rengjør aggregatets underside grundig. Bruk vann og børste.

Når overflatene er helt tørre og rene, er det klart for maling. Bruk en slitesterk, gul farge beregnet for metall til utendørs bruk.

5.5 KNIVER

5.5.1 Sikkerhet

For å minske ulykkesskader ved kollisjoner og beskytte vitale deler i klippeaggregatet finnes en innebygd kraftbegrensning som nedenfor.

• Brytebolter mellom kniver og knivbjelke.
• Momentbegrensning mellom tannhjul og knivaksel.
• Mulighet for at tannremmen slarker på plasttannhjulene.

Bruk arbeidshansker under bytte av kniv/knivblad, slik at du unngår kutt-skader.

Kontroller at knivene alltid er skarpe. Da blir klipperesultatet best. Knivene bør byttes en gang i året. Kontroller alltid kniven/knivbladet etter en kollisjon. Hvis knivsystemet er skadet, må defekte deler byttes ut.

Bruk alltid originale reservedeler. Uoriginale reservedeler kan medføre fare selv om de passer til maskinen.

Knivene er utskiftbare. Ved bytte skal

begge knivene på samme knivbjelke byttes ut for å unngå ubalanse.

OBS!

Vær oppmerksom på følgende ved montering:

• Knivene og knivbjelken skal monteres som vist i fig.6.
• Knivene kan vris 1/3 omdreining i sine fester. Velg de stillinger som gjør at knivene forskyves 90° fra hverandre. Se “5.5.3” nedenfor.

Tiltrekkingsmoment:

Skruer (6:P) - 45 Nm

Sikkerhetsbolter (6:Q) -9,8 Nm

Ved kollisjon kan sikkerhetsboltene (6:Q) briste, og knivene viker unna. Hvis det har skjedd, må du montere originale sikkerhetsbolter og trekke dem til som beskrevet ovenfor.

5.5.3 Synkronisering, kniver

Aggregatet har synkroniserte kniver.

Hvis en av knivene har truffet en solid gjenstand (f.eks. en stein), kan synkroniseringen bli endret. Dette betyr fare for at knivene kolliderer med hverandre.

Korrekt synkroniserte kniver skal være forskjøvet 90° fra hverandre. Se fig. 7.

Kontroller alltid synkroniseringen etter kollisjon. Hvis knivene ikke er synkroniserte, kan en av følgende feil ha oppstått i klippeaggregatet:

• Tannremmen har slarket på tannhjulene.
• Momentbegrensningen mellom tannhjul og knivaksel er utløst. Pilene i fig. 8 skal peke mot hverandre når enheten er intakt. Hvis momentbegrensningen er utløst, peker pilene ikke mot hverandre.
• Knivbjelken er feilmontert på knivakselen. Kan monteres i tre forskjellige stillinger. Se 6:R.

Ved feil synkronisering i henhold til de to første alternativene, kontakt autorisert Stiga-verksted for reparasjon.

6 RESERVEDELER

STIGA originale reservedeler og tilbehør er konstruert spesielt for STIGA-maskiner. Merk at reservedeler og tilbehør som ikke er originale ikke er kontrollert eller godkjent av STIGA.

Bruk av deler og tilbehør som ikke er originale kan påvirke maskinens funksjon og sikkerhet. STIGA er ikke ansvarlig for skader som skyldes bruk av slike produkter.

7 M∅NSTERBESKYTTELSE

Dette produktet eller deler av det omfattes av fölgende patent- og mønsterbeskyttelse:

EG 000503107

GGP forbeholder seg retten til å endre produktene uten varsel.

1 ALLGEMEINES
