Typ produktu	Traktor ogrodowy
Marka	Stiga
Model	Villa 95 Combi
Szerokość koszenia	95 cm
Wysokość koszenia	25 do 85 mm (regulowany)
Rodzaje regulacji wysokości koszenia	Ręczna lub elektryczna (w zależności od wersji)
Nachylenie pokładu	Regulowane (przechylenie do przodu)
Tryby koszenia	Mulczowanie i wyrzut tylny
Liczba ostrzy	2 zsynchronizowane ostrza
Napęd ostrzy	Pasek
Urządzenia bezpieczeństwa	Śruby ścinane, ogranicznik momentu obrotowego, poślizg paska
Ciśnienie opon przednich	0,4 bara (6 psi)
Ciśnienie opon tylnych	1,2 bara (17 psi)
Montaż pokładu	Montaż przedni
Pozycja czyszczenia	Tak (pokład odchylany)
Pozycja konserwacji	Tak (pokład pionowy)
Materiał pokładu	Stal z żółtą farbą
Zalecana konserwacja	Czyścić spód po każdym użyciu
Bezpieczeństwo	Przeczytaj instrukcję przed użyciem, nie wkładaj rąk pod pokład
Części zamienne	Używać wyłącznie oryginalnych części Stiga
Numer rejestracyjny	EG 000503107

Często zadawane pytania - VILLA 95 COMBI STIGA

Jak wyregulować wysokość koszenia?

Wysokość koszenia jest regulowana od 25 do 85 mm. Dostępne są dwie wersje: regulacja ręczna za pomocą dźwigni lub regulacja elektryczna za pomocą przełącznika na maszynie. W przypadku regulacji ręcznej dostępnych jest kilka pozycji (patrz rys. 2).

Jak przełączyć z trybu mulczowania na wyrzut tylny?

Domyślnie pokład jest ustawiony do mulczowania. Aby przełączyć na wyrzut tylny, wyjmij zaślepkę pokazaną na rys. 18. Najpierw ustaw pokład w pozycji czyszczenia lub konserwacji, aby wykonać tę czynność.

Jak wyczyścić pokład koszący?

Po każdym użyciu ustaw pokład w pozycji czyszczenia (patrz rozdział 5.2). Wyczyść spód szczotką i wodą. Po wyschnięciu uzupełnij odpryski farby odpowiednią żółtą farbą.

Jak wymienić ostrza?

Załóż rękawice. Wymieniaj jednocześnie oba ostrza z tego samego ramienia, aby uniknąć nierównowagi. Używaj oryginalnych części Stiga. Dokręć śrubę (6:P) momentem 45 Nm, a śruby ścinane (6:Q) momentem 9,8 Nm. Ustaw ostrza względem siebie pod kątem 90°.

Jak zsynchronizować ostrza?

Ostrza powinny być przesunięte o 90° (rys. 7). W przypadku uderzenia sprawdź synchronizację. Jeśli ostrza są zdesynchronizowane, pasek napędowy mógł się ześlizgnąć lub zadziałał ogranicznik momentu obrotowego (strzałki na rys. 8 powinny być przeciwne). Skontaktuj się z autoryzowanym centrum serwisowym Stiga.

Co zrobić w przypadku uderzenia w przeszkodę?

Sprawdź stan ostrzy i synchronizację. Śruby ścinane (6:Q) mogą się złamać; wymień je na oryginalne śruby. Jeśli zadziałał ogranicznik momentu obrotowego, strzałki nie są już przeciwne. W razie potrzeby skontaktuj się z autoryzowanym centrum serwisowym.

Jak ustawić pokład w pozycji konserwacji?

Postępuj zgodnie z procedurą z rozdziału 5.3. Zaciągnij hamulec postojowy, wyłącz silnik i odłącz przewód świecy zapłonowej. Odłącz tylną sekcję, zwolnij napięcie paska (w zależności od modelu), a następnie podnieś pokład pionowo, pozostawiając tylną krawędź opartą na podłożu (rys. 20).

Jakie ciśnienie opon dla mojego traktora Villa 95?

Dla modelu Villa: opony przednie 0,4 bara (6 psi), opony tylne 1,2 bara (17 psi). Dostosuj zgodnie z tabelą w instrukcji (rozdział 3.3).

Jakie rodzaje regulacji wysokości koszenia istnieją?

Dostępne są dwie wersje: regulacja ręczna (dźwignia z predefiniowanymi pozycjami) i regulacja elektryczna (przełącznik do ciągłej regulacji wysokości). Obie umożliwiają zakres od 25 do 85 mm.

Gdzie znaleźć części zamienne?

Używaj wyłącznie certyfikowanych oryginalnych części Stiga. Używanie części innych marek może naruszyć bezpieczeństwo i gwarancję. Skontaktuj się z autoryzowanym centrum Stiga w celu zamówienia.

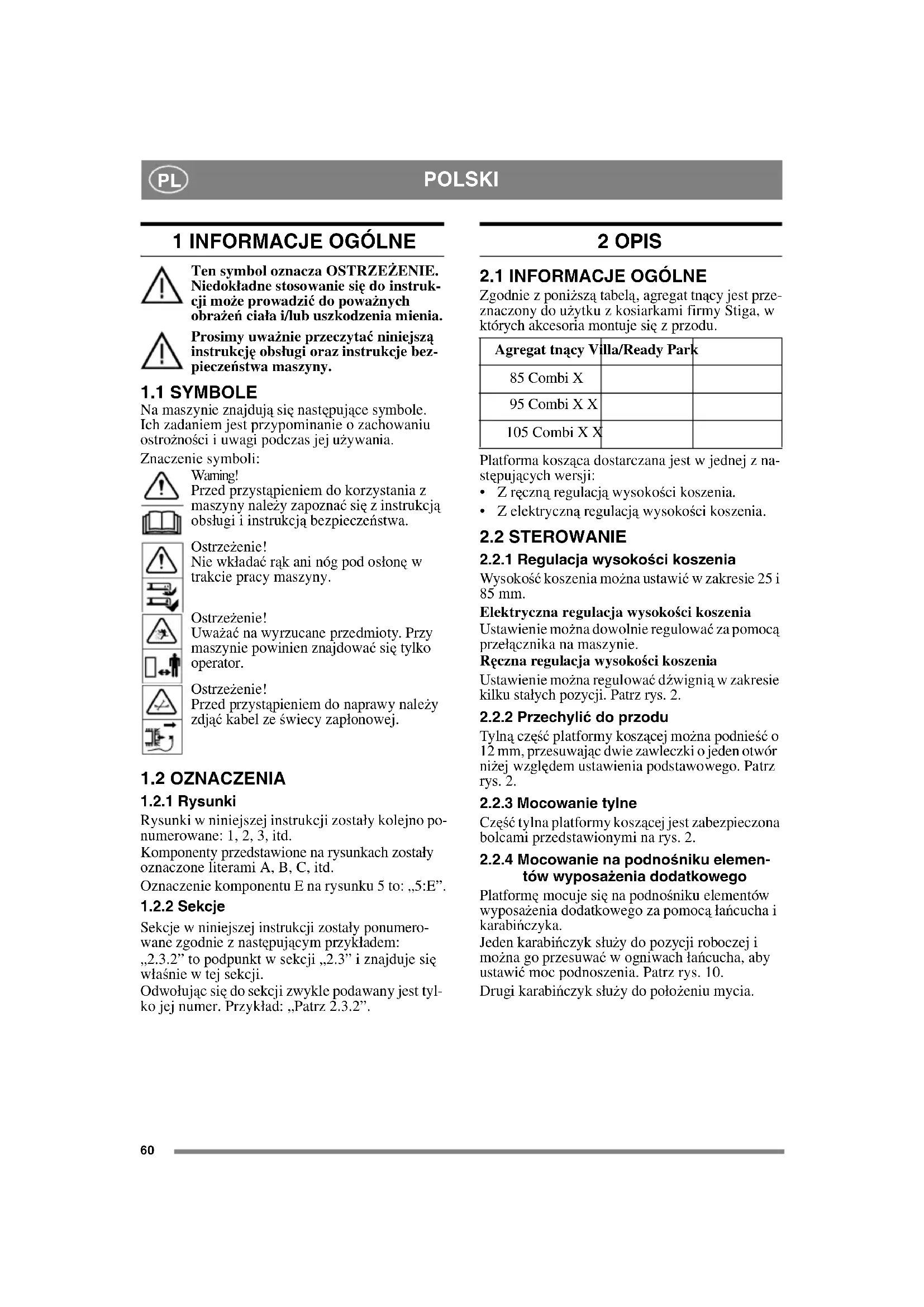

INSTRUKCJA OBSŁUGI VILLA 95 COMBI STIGA

Ten symbol oznacza OSTRZEŻENIE. Niedokładne stosowanie się do instrukcji może prowadzić do poważnych obrażeń ciała i/lub uszkodzenia mienia.

Prosimy uważnie przeczytać niniejszą instrukcję obsługi oraz instrukcje bezpieczeństwa maszyny.

1.1 SYMBOLE

Na maszynie znajdują się następujące symbole. Ich zadaniem jest przypominanie o zachowaniu ostrożności i uwagi podczas jej używania.

Znaczenie symboli:

Warning!

Przed przystąpieniem do korzystania z maszyny należy zapoznać się z instrukcją obsługi i instrukcją bezpieczeństwa.

Ostrzeżenie!

Nie wkładać rąk ani nóg pod osłonę w trakcie pracy maszyny.

Ostrzeżenie!

Uważać na wyrzucane przedmioty. Przy maszynie powinien znajdować się tylko operator.

Ostrzeżenie!

Przed przystapieniem do naprawy należy zdjąć kabel ze świecy zapłonowej.

1.2 OZNACZENIA

1.2.1 Rysunki

Rysunki w niniejszej instrukcji zostały kolejno po-numerowane: 1, 2, 3, itd.

Komponenty przedstawione na rysunkach zostały oznaczone literami A, B, C, itd.

Oznaczenie komponentu E na rysunku 5 to: „5:E”.

1.2.2 Sekcje

Sekcje w niniejszej instrukcji zostały ponumerowane zgodnie z następującym przykładem:

„2.3.2” to podpunkt w sekcji „2.3” i znajduje się właśnie w tej sekcji.

Odwołując się do sekcji zwykle podawany jest tylko jej numer. Przykład: „Patrz 2.3.2”.

2 OPIS

2.1 INFORMACJE OGÓLNE

Zgodnie z poniższą tabelą, agregat tnący jest przeznaczony do użytku z kosiarkami firmy Stiga, w których akcesoria montuje się z przodu.

Agregat tnący Villa/Ready Park
85 Combi X
95 Combi X X
105 Combi X X

Platforma kosząca dostarczana jest w jednej z następujących wersji:

• Z ręczną regulacją wysokości koszenia.
• Z elektryczną regulacją wysokości koszenia.

2.2 STEROWANIE

2.2.1 Regulacja wysokości koszenia

Wysokość koszenia można ustawić w zakresie 25 i 85 mm.

Elektryczna regulacja wysokości koszenia

Ustawienie można dowolnie regulować za pomocą przełącznika na maszynie.

Ręczna regulacja wysokości koszenia

Ustawienie można regulować dźwignią w zakresie kilku stałych pozycji. Patrz rys. 2.

2.2.2 Przechylić do przodu

Tylną część platformy koszącej można podnieść o 12 mm, przesuwając dwie zawleczki o jeden otwór niżej względem ustawienia podstawowego. Patrz rys. 2.

2.2.3 Mocowanie tylne

Część tylna platformy koszącej jest zabezpieczona bolcami przedstawionymi na rys. 2.

2.2.4 Mocowanie na podnośniku elementów wyposażenia dodatkowego

Platformę mocuje się na podnośniku elementów wyposażenia dodatkowego za pomocą łańcucha i karabińczyka.

Jeden karabińczyk służy do pozycji roboczej i można go przesuwać w ogniwach łańcucha, aby ustawić moc podnoszenia. Patrz rys. 10.

Drugi karabińczyk służy do położeniu mycia.

3 MONTAŻ

3.1 MASZYNY ZE STAŁYMI ZŁA-CZAMI AGREGATU

Przykładowe stałe złącza agregatu pokazano na rys. 3:C i 4:G.

1. Umieść agregat przed maszyną.
2. Sprawdź w podany poniżej sposób, czy znajdują się na niej mocowania agregatu.
   • Mocowanie agregatu (4:G).
3. Podkładka (4:F).
   • Z a w l e c z k a ( 4 : E )

Park 2WD:

• Podkładka (3:D). Tylko maszyny do roku 2006 włącznie.
  • Mocowanie agregatu (3:C).
• Podkładka (3:B).

• Pierścień sprężysty (3:A).

• Wyjmij zawleczkę i podkładkę (2:C, 2:D).

• Przykręć jedno ramię do drugiego. Patrz rys. 5.

• Ustaw maksymalną wysokość koszenia.

• Załów pasek na koło pasowe maszyny i koło pasowe tnącego.

• Przeprowadź podstawową regulację agregatu tnącego. Patrz 3.4.

• Napnij pasek w podany poniżej sposób.

Park 2WD:

Napnij pasek za pomocą luźnego koła pasowego. Luźne koło pasowe powinno znajdować się po lewej stronie paska, patrząc z pozycji kierowcy. Patrz rys. 10.

Park 4WD:

Chwyć dźwignię napinacza paska lewą ręką.

Pociągnij za nią i założ napinacz na zewnętrzną stronę paska prawą ręką. Patrz rys. 9.

Villa, Ready:

Napnij pasek za pomocą luźnego koła pasowego. Luźne koło pasowe powinno znajdować się od wewnątrz paska i ciągnąć w lewo (patrząc z pozycji kierowcy). Patrz rys. 11.

1. Zawieś urządzenie na podnośniku akcesoriów. Patrz rys. 13.

2. Jeśli agregat posiada elektryczną regulację wysokości koszenia, należy podłączyć kabel do prawego gniazda z przodu maszyny. Patrz rys. 16.

3.2 MASZYNY Z SZYBKOZŁĄCZAMI

Przykładowe szybkozłącza pokazano na rys. 12.

1. Umieść agregat przed maszyną.
2. Sprawdź, czy szybkozłącza są zamocowane do maszyny zgodnie z dostarczoną oddzielną instrukcją.
3. Sprawdź, czy ramiona agregatu zostały dokręcone w szybkozłączach. Jeśli nie, dokręć je. Patrz rys. 12.
4. Ustaw maksymalną wysokość koszenia.
5. Ustaw szybkozłącza w tylnej pozycji. Sprawdź w dołączonej do nich oddzielnej instrukcji.

6. Załóż pasek na koło pasowe maszyny.

7. Napnij pasek w podany poniżej sposób.

Park 2WD:

Napnij pasek za pomocą luźnego koła pasowego. Luźne koło pasowe powinno znajdować się po lewej stronie paska, patrząc z pozycji kierowcy. Patrz rys. 10.

Park 4WD:

Chwyć dźwignię napinacza paska lewą ręką. Pociągnij za nią i założ napinacz na zewnętrzną stronę paska prawą ręką. Patrz rys. 9.

Villa, Ready:

Napnij pasek za pomocą luźnego koła pasowego. Luźne koło pasowe powinno znajdować się od wewnątrz paska i ciągnąć w lewo (patrząc z pozycji kierowcy). Patrz rys. 11.

1. Ustaw szybkozłącza w przedniej pozycji.
   Sprawdź w dołączonej do nich oddzielnej instrukcji.

2. Zawieś urządzenie na podnośniku akcesoriów. Patrz rys. 13.

3. Przeprowadź podstawową regulację agregatu tnącego. Patrz 3.4.

4. Jeśli agregat posiada elektryczną regulację wysokości koszenia, należy podłączyć kabel do prawego gniazda z przodu maszyny. Patrz rys. 16.

3.3 CIŚNIENIE W OPONACH

Ustaw ciśnienie w oponach według poniższej tabeli.

Maszyna	Ciśnienic (bar/psi)
	Przód Tyl
Park 0,6/9 0,4/6
Villa 0,4/6 1,2/17
Ready 0,4/6 1,2/17

3.4 POŁOŻENIE WYJŚCIOWE

Aby zapewnić optymalną pracę platformy koszącej należy ustawić ją w prawidłowym położeniu wyjściowym. Platforma znajduje się w położeniu wyjściowym, kiedy jej tylna krawędź znajduje się 5 mm nad przednią krawędzią. Oznacza to, że platforma jest przechylona w przód.

Ustaw agregat w pozycji wyjściowej, podnosząc go i mocując w podany poniżej sposób.

Maszyny z kołami 17": Umieść podkładki i zawleczki w górnym otworze. Patrz rys. 14.

Maszyny z kołami 16": Umieść podkładki i zawleczki w środkowym otworze. Patrz rys. 15.

4 UŻYWANIE MASZYNY

Sprawdzić, czy w koszonej trawie nie ma żadnych ciał obcych, takich jak kamienie, itp.

4.1 WYSOKOŚĆ KOSZENIA

Najlepsze efekty uzyskuje się kosząc jedną trzecią wysokości trawy od góry, tj. 2/3 wysokości trawy pozostaje. Patrz rys. 14.

Jeśli trawa jest wysoka i wymaga znacznego skrócenia, należy ją kosić dwukrotnie, wykorzystując różne wysokości koszenia.

Jeśli powierzchnia trawnika jest nierówna, nie należy stosować najniższej wysokości koszenia.

Grozi to uszkodzeniem noży o powierzchnię oraz usunięciem górnej warstwy gleby trawnika.

4.2 NACHYLENIE

Tylną część platformy koszącej można unieść, aby platforma była bardziej przechylona, niż zapewnia to położenie wyjściowe. Nachylenie w następujący sposób wpływa na wyniki koszenia.

4.2.1 Położenie wyjściowe

Ustawienie platformy w położeniu wyjściowym zapewnia najlepsze użyźnianie i rozprowadzanie skoszonej trawy. Zaleca się stosować je w przypadku standardowej trawy. Patrz 3.5.

4.2.2 Większe nachylenie

Kiedy platforma kosząca jest przechylona do przodu, “Multiclip” jest zmniejszone, a skoszona trawa jest rozrzucana lepiej.

Nachylenie do przodu zaleca się w przypadku gęstszej trawy.

4.3 WSKAZÓWKI DOTYCZĄCE KO- SZENIA

Aby zapewnić optymalne wyniki koszenia należy przestrzegać poniższych wskazówek:

• K o s i ć często.
- Pracować z przepustnicą całkowicie otwartą.
- Trawa powinna być sucha.

• Używać ostrych noży.
• Utrzymywać spód platformy koszącej w czystości.

4.4 KOMPOSTOWANIE/TYLNY WY-RZUTNIK

Agregat może kosić trawę na dwa sposoby:

• kompostować trawę w trawniku,
• wyrzucać trawę za sobą.

Agregat jest fabrycznie ustawiony na kompostowanie. Aby wyrzucać trawę za agregatem należy wyjąć wtyczkę przedstawioną na rys. 18.

Ustaw agregat w pozycji czyszczenia lub serwisowej, aby wyjąć/włożyć wtyczkę.

5 KONSERWACJA

5.1 PRZYGOTOWANIE

Wszystkie czynności serwisowe i konserwacyjne należy przeprowadzać na nieruchomoj maszynie z wyłączonym silnikiem.

Zablokować koła maszyny, zaciągając hamulec postojowy.

Zatrzymać silnik.

Uniemożliwić przypadkowe uruchomienie silnika, zdejmując kabel ze świecy zapłonowej i wyjmując kluczyk ze stacyjki.

5.2 POŁOŻENIE MYCIA

1. Zaciągnąć hamulec postojowy.
2. Ustawić podnośnik elementów wyposażenia dodatkowego w położeniu transportowym.
3. Ustawić maksymalną wysokość koszenia.
   4.Odczep tylną część agregatu z prawej i lewej strony w podany poniżej sposób:

A. Unieś nieco prawą tylną część agregatu, aby zmniejszyć obciążenie zawleczki.
B. Wyjmij zawleczkę i podkładkę.Patrz rys. 2.
C. W ten sam sposób wyjmij zawleczkę i podkładkę po lewej stronie.
5. Chwycić przednią krawędź platformy i unieść. Zaczepić łańcuch, aby platforma była skierowana pionowo w górę. Patrz rys. 16.

Kategorycznie zabrania się uruchamiania silnika, kiedy platforma znajduje się w położeniu mycia.

1. Po zakończeniu naprawy opuść agregat na podłoże, wykonując powyższe czynności w odwrotnej kolejności. Wyzeruj agregat zgodnie z "3".

5.3 POZYCJA SERWISOWA

5.3.1 Maszyny ze stałymi złączami agregatu

Przykładowe stałe złącza agregatu pokazano na rys. 3:C i 4:G.

1. Zaciągnij hamulec postojowy.
2. Jeśli agregat posiada elektryczną regulację wysokości koszenia, odłącz kabel od maszyny. Patrz rys. 16.
3. Ustaw maksymalną wysokość koszenia.
4. Patrz rys. 2. Odczep tylną część agregatu z prawej i lewej strony w podany poniżej sposób:

A. Unieś nieco prawą tylną część agregatu, aby zmniejszyć obciążenie zawleczki.

B. Wyjmij zawleczkę i podkładkę.

C. W ten sam sposób wyjmij zawleczkę i podkładkę po lewej stronie.

1. wolnij naprężenie paska w podany poniżej sposób.

Park 2WD:

Odsuń napinacz od paska. Patrz rys. 10. Park 4WD:

Chwyć dźwignię napinacza paska lewą ręką. Pociągnij dźwignię i odsuń napinacz prawą ręką. Patrz rys. 9.

Villa, Ready:

Odsuń napinacz od paska. Patrz rys. 11.

1. Zdjejmij pasek z koła pasowego maszyny.

2. Chwyć przednią krawędź agregatu i unieś go do pozycji pionowej, po czym oprzyj tylną krawędź o podłoże. Patrz rys. 20.

3. Po zakończeniu naprawy opuść agregat na podłoże, wykonując powyższe czynności w odwrotnej kolejności. Wyzeruj agregat zgodnie z 3.2.

5.3.2 Maszyny z szybkozłączami

Przykładowe szybkozłącza pokazano na rys. 12.

1. Zaciągnij hamulec postojowy.
2. Jeśli agregat posiada elektryczną regulację wysokości koszenia, odłącz kabel od maszyny. Patrz rys. 16.
3. Ustaw maksymalną wysokość koszenia.
4. Patrz rys. 2. Odczep tylną część agregatu z prawej i lewej strony w podany poniżej sposób:

A. Unieś nieco prawą tylną część agregatu, aby zmniejszyć obciążenie zawleczki.

B. Wyjmij zawleczkę i podkładkę.

C. W ten sam sposób wyjmij zawleczkę i podkładkę po lewej stronie.

1. Ustaw szybkozłącza w tylnej pozycji. Sprawdź w dołączonej do nich oddzielnej instrukcji.

2. Zwolnij naprężenie paska w podany poniżej sposób.

Park 2WD:

Odsuń napinacz od paska. Patrz rys. 10.

Park 4WD :

Chwyć dźwignię napinacza paska lewą ręką. Pociągnij dźwignię i odsuń napinacz prawą ręką. Patrz rys. 9.

Villa, Ready:

Odsuń napinacz od paska. Patrz rys. 11.

1. Zsuń pasek z koła pasowego agregatu.

Sprawdź przed uniesieniem agregatu, czy szybkołącza zostały ustawione w przedniej pozycji. Jeśli nie, występuje ryzyko zgniecenia.

1. Ustaw szybkozłącza w przedniej pozycji – patrz oddzielna instrukcja.

2. Chwyć agregat za przednią krawędź i unieś go do pozycji pionowej, po czym oprzyj tylną krawędź o podłoże. Patrz rys. 20.

3. Po zakończeniu naprawy opuść agregat na podłoże, wykonując powyższe czynności w odwrotnej kolejności. Ustaw agregat zgodnie z opisem w punkcie 3.3.

5.4 CZYSZCZENIE

Spód platformy należy czyścić po każdym użyciu. Ustawić platformę w położeniu mycia.

Dokładnie wyczyść spód agregatu. Użyj wody i szczotki.

Kiedy powierzchnie będą całkowicie suche i czyste, należy uzupełnić braki farby. Stosować trwałą żółta farbę do powierzchni metalowych do użytku zewnętrznego.

5.5 NOŽE

5.5.1 Bezpieczeństwo

Aby zmniejszyć ryzyko przypadkowych obrażeń w razie kolizji oraz chronić ważne elementy w agregacie tnącym, zastosowano wbudowany ogranicznik mocy.

• Žruby bezpiecznikowe między nożami i ramą.
• Ograniczenie momentu między kołami zębatymi i wałkiem nożowym.
• Możliwość ślizgania się paska napędu przymusowego na plastikowych kołach zębatych.

5.5.2 Wymiana noży

Aby uniknąć skaleczeń, noże należy wymieniać w rękawicach ochronnych.

Pamiętaj, aby noże zawsze były naostrzone. Zapewnia to najlepsze efekty koszenia. Noże należy wymieniać raz w roku.

Po kolizji noża zawsze sprawdzaj, czy nie uległ uszkodzeniu. Jeśli system noży uległ uszkodzeniu, wadliwe części należy wymienić.

Zawsze używaj oryginalnych części zamiennych. Nieoryginalne części zamiennie mogą powodować ryzyko wystąpienia obrażeń ciała, nawet jeśli pasują do maszyny.

Noże są wymienne. W trakcie wymiany należy wymieniać oba noże na ramie, aby zachować równowagę.

Uwaga!

Podczas montażu pamiętaj, aby:

• Zamontować noże i ramę zgodnie z rys. 6.
• Noże można obracać o 1/3 obrotu w ich mocowaniach. Wybierz takie położenie, aby noże były ustawione pod kątem 90° (prostopadle) względem siebie. Patrz 5.5.3 poniżej.

Moment obrotowy:

Žruby (6:P) - 45 Nm

Żruby bezpiecznikowe (6:Q) - 9,8 Nm

W razie kolizji śruby bezpiecznikowe (6:Q) pękają, a noże odginają się do tyłu. W takim przypadku należy założyć oryginalne śruby bezpiecznikowe i dokręcić zgodnie z powyższym opisem.

5.5.3 Synchronizacja, noże

Agregat zawiera zsynchronizowane noże.

Jeśli jeden z noży uderzy w twardy przedmiot (np. kamień), synchronizacja może ulec zmianie. Grozi to wzajemnym uderzaniem noży.

Prawidłowo zsynchronizowane może należy ustawić pod kątem 90° (prostopadle) względem siebie. Patrz rys. 7.

Po kolizji zawsze należy sprawdzić synchronizację.

Brak synchronizacji noży może być przyczyną następujących awarii w agregacie tnącym:

• Pasek napędu przymusowego ślizga się na kołach zębatych.
• Ograniczenie momentu między kołami zębatymi i wałkiem nożowym. W sprawnym agregacie, strzałki na rys. 8 muszą być skierowane do siebie. Po wystąpieniu ograniczenia momentu, strzałki nie są skierowane do siebie.
• Nieprawidłowo zamontowany element noża na wałku nożowym. Można go zamontować w trzech różnych pozycjach. Patrz 6:R.

W razie nieprawidłowej synchronizacji w pierwszych dwóch sytuacjach, należy skontaktować się z autoryzowanym warsztatem serwisowym firmy Stiga w celu naprawy.

6 CZEŚCI ZAMIENNE

Oryginalne części zamienne i akcesoria firmy STIGA zostały zaprojektowane specjalnie dla maszyn firmy STIGA. Należy pamiętać, ze nieoryginalne części zamienne i akcesoria nie zostały sprawdzone i zatwierdzone przez firmę STIGA.

Używanie takich części i akcesoriów może wpłynąć na działanie i bezpieczeństwo maszyny. Firma STIGA nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia ciała spowodowane przez takie produkty.

7 REJESTRACJA PROJEKTU

Niniejszy produkt lub części są objęte następującą rejestracją projektu: EG 000503107

Firma GGP zastrzega sobie prawo do wprowadzania zmian w produkcie bez powiadomienia.

1 ОБЩИЕ СВЕДЕНИЯ
