MANUALE UTENTE VILLA 95 COMBI STIGA

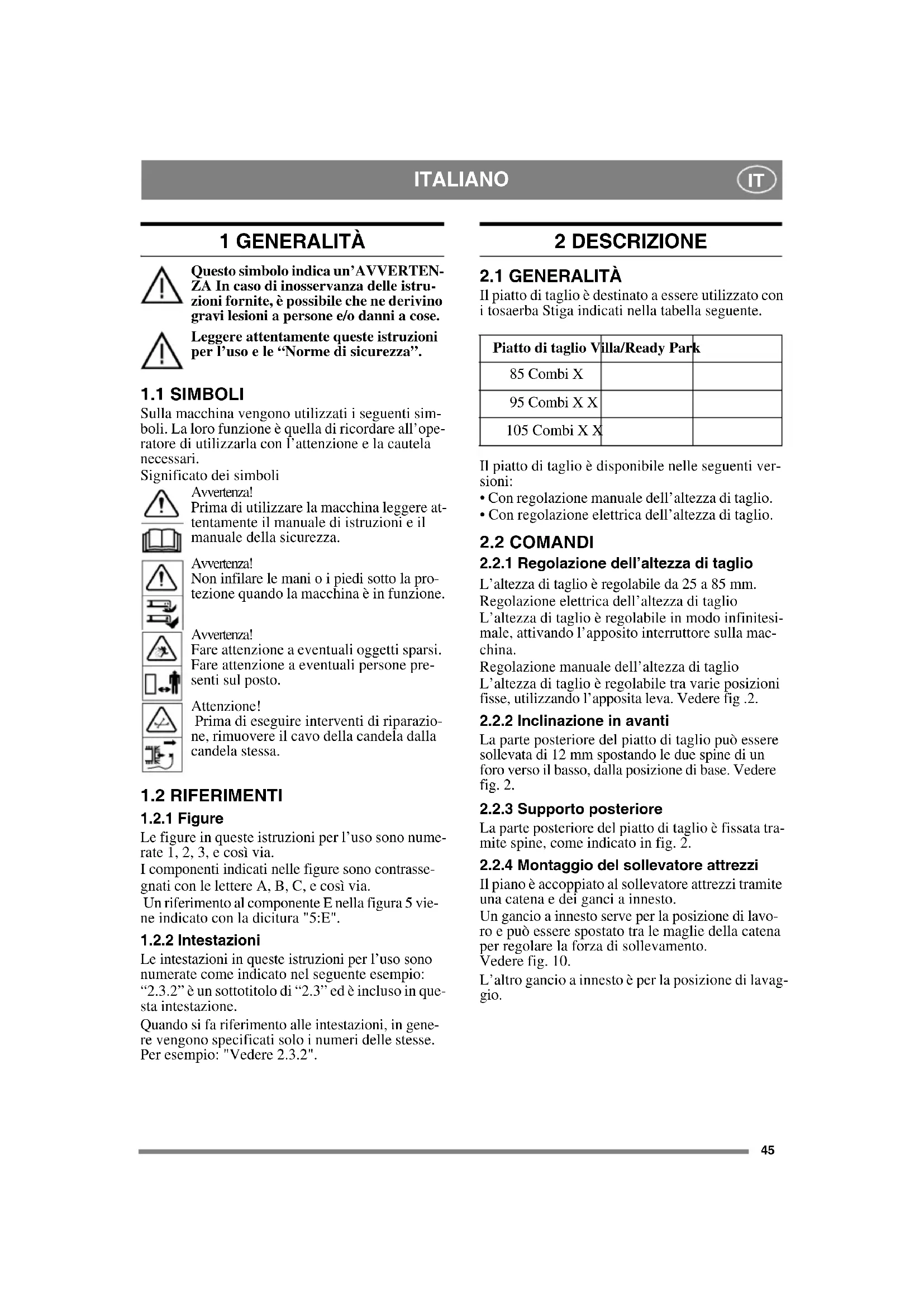

1 GENERALITÀ Questo simbolo indica un’AVVERTEN- ZA In caso di inosservanza delle istru- zioni fornite, è possibile che ne derivino gravi lesioni a persone e/o danni a cose. Leggere attentamente queste istruzioni per l’uso e le “Norme di sicurezza”.

Sulla macchina vengono utilizzati i seguenti sim- boli. La loro funzione è quella di ricordare all’ope- ratore di utilizzarla con l’attenzione e la cautela necessari. Significato dei simboli Avvertenza! Prima di utilizzare la macchina leggere at- tentamente il manuale di istruzioni e il manuale della sicurezza. Avvertenza! Non infilare le mani o i piedi sotto la pro- tezione quando la macchina è in funzione. Avvertenza! Fare attenzione a eventuali oggetti sparsi. Fare attenzione a eventuali persone pre- senti sul posto. Attenzione! Prima di eseguire interventi di riparazio- ne, rimuovere il cavo della candela dalla candela stessa.

Le figure in queste istruzioni per l’uso sono nume- rate 1, 2, 3, e così via. I componenti indicati nelle figure sono contrasse- gnati con le lettere A, B, C, e così via. Un riferimento al componente E nella figura 5 vie- ne indicato con la dicitura "5:E".

Le intestazioni in queste istruzioni per l’uso sono numerate come indicato nel seguente esempio: “2.3.2” è un sottotitolo di “2.3” ed è incluso in que- sta intestazione. Quando si fa riferimento alle intestazioni, in gene- re vengono specificati solo i numeri delle stesse. Per esempio: "Vedere 2.3.2". 2 DESCRIZIONE

Il piatto di taglio è destinato a essere utilizzato con i tosaerba Stiga indicati nella tabella seguente. Il piatto di taglio è disponibile nelle seguenti ver- sioni:

• Con regolazione manuale dell’altezza di taglio.

• Con regolazione elettrica dell’altezza di taglio.

2.2.1 Regolazione dell’altezza di taglio

L’altezza di taglio è regolabile da 25 a 85 mm. Regolazione elettrica dell’altezza di taglio L’altezza di taglio è regolabile in modo infinitesi- male, attivando l’apposito interruttore sulla mac- china. Regolazione manuale dell’altezza di taglio L’altezza di taglio è regolabile tra varie posizioni fisse, utilizzando l’apposita leva. Vedere fig .2.

2.2.2 Inclinazione in avanti

La parte posteriore del piatto di taglio può essere sollevata di 12 mm spostando le due spine di un foro verso il basso, dalla posizione di base. Vedere fig. 2.

2.2.3 Supporto posteriore

La parte posteriore del piatto di taglio è fissata tra- mite spine, come indicato in fig. 2.

2.2.4 Montaggio del sollevatore attrezzi

Il piano è accoppiato al sollevatore attrezzi tramite una catena e dei ganci a innesto. Un gancio a innesto serve per la posizione di lavo- ro e può essere spostato tra le maglie della catena per regolare la forza di sollevamento. Vedere fig. 10. L’altro gancio a innesto è per la posizione di lavag- gio. Piatto di taglio Villa/Ready Park 85 Combi X 95 Combi X X 105 Combi X X46 ITALIANO

Esempio di attacchi fissi, vedere 3:C e 4:G.

1. Posizionare il piatto di taglio davanti alla mac-

2. Controllare che i supporti del piatto siano in-

stallati sulla macchina nel modo seguente. Park 2WD:

• Supporto del piatto (4:G)

• Scivolo di scarico (4:E) Park 4WD, Villa/Ready:

• Rondella (3:D) Solo le macchine fino al 2006 compreso.

• Supporto del piatto (3:C)

4. Avvitare i bracci tra loro. Vedere fig. 5.

5. Regolare l’altezza di taglio massima.

6. Posizionare la cinghia sulle pulegge della mac-

7. Effettuare la regolazione base del piatto di ta-

8. Tendere la cinghia come segue:

Tendere la cinghia tramite il tenditore. Il tendi- tore deve trovarsi sul lato sinistro della cinghia vista dalla posizione di guida. Vedere fig. 10. Park 4WD

Afferrare la leva del tendicinghia con la mano sinistra. Tirare la leva e inserire il tendicinghia sulla parte esterna della cinghia con la mano de- stra. Vedere fig. 9. Villa, Ready

Tendere la cinghia tramite il tenditore. Il tendi- tore deve trovarsi sul lato interno della cinghia e tirare all’esterno verso sinistra (visto dalla po- sizione di guida). Vedere fig. 11.

9. Agganciare il piatto al sollevatore attrezzi. Ve-

dere fig. 13. 10.Se il piatto è dotato di regolazione elettrica dell'altezza di taglio, collegare il cavo alla presa anteriore destra della macchina. Vedere fig. 16

3.2 MACCHINE CON SUPPORTI A

SGANCIO RAPIDO Esempio di supporti a sgancio rapido, vedere fig

1. Posizionare il piatto di taglio davanti alla mac-

2. Verificare che i supporti a sgancio rapido siano

montati sulla macchina secondo le apposite istruzioni fornite separatamente.

3. Verificare che i bracci del piatto siano avvitati

in posizione nei supporti a sgancio rapido. In caso contrario, avvitarli in posizione. Vedere fig. 12.

4. Regolare l’altezza di taglio massima.

5. Regolare i supporti a sgancio rapido nella loro

posizione posteriore. Vedere le relative istruzio- ni fornite separatamente.

6. Fissare la cinghia sulla puleggia della macchi-

7. Tendere la cinghia come segue:

Tendere la cinghia tramite il tenditore. Il tendi- tore deve trovarsi sul lato sinistro della cinghia vista dalla posizione di guida. Vedere fig. 10. Park 4WD

Afferrare la leva del tendicinghia con la mano sinistra. Tirare la leva e inserire il tendicinghia sulla parte esterna della cinghia con la mano de- stra. Vedere fig. 9. Villa, Ready

Tendere la cinghia tramite il tenditore. Il tendi- tore deve trovarsi sul lato interno della cinghia e tirare all’esterno verso sinistra (visto dalla po- sizione di guida). Vedere fig. 11.

8. Regolare i supporti a sgancio rapido nella loro

posizione anteriore. Vedere le relative istruzioni fornite separatamente.

9. Agganciare il piatto al sollevatore attrezzi. Ve-

dere fig. 13. 10.Effettuare la regolazione base del piatto di ta- glio. Vedere 3.4. 11.Se il piatto è dotato di regolazione elettrica dell'altezza di taglio, collegare il cavo alla presa anteriore destra della macchina. Vedere fig. 16.

3.3 PRESSIONE DEI PNEUMATICI

Regolare la pressione dei pneumatici come indica- to nella tabella seguente. Macchina Pressione (bar/psi) Anteriore Posteriore Park 0,6/9 0,4/6 Villa 0,4/6 1,2/17 Ready 0,4/6 1,2/1747 ITALIANO

3.4 REGOLAZIONE DI BASE

Una regolazione di base corretta è necessaria per garantire un funzionamento ottimale del piatto di taglio. La regolazione di base del piatto prevede un sollevamento del bordo posteriore di 5 mm rispetto a quello anteriore. Questo significa che il piatto è inclinato in avanti. Eseguire la regolazione di base sollevando e fis- sando il piatto come segue. Per macchine dotate di ruote da 17”: Montare le rondelle e le spine nel foro superiore. Vedere fig.

Per macchine dotate di ruote da 16”: Montare le rondelle e le spine nel foro centrale. Vedere fig. 15.

4 UTILIZZO DELLA MACCHINA

Controllare che non ci siano corpi estranei come pietre, ecc. nell’erba da tagliare.

4.1 ALTEZZA DI TAGLIO

Per ottenere i migliori risultati, tagliare un terzo dell’altezza dell’erba. Ovvero non tagliare 2/3 dell’altezza dell’erba. Vedere fig. 14. Se l’erba è lunga e deve essere tagliata in maniera significativa, effettuare due tagli utilizzando due altezze di taglio diverse. Non utilizzare l’altezza di taglio minima se la su- perficie è accidentata. Le lame potrebbero danneg- giarsi urtando la superficie, scalzando lo strato superiore del prato.

La parte posteriore del piatto di taglio può essere sollevata in modo da avere un’inclinazione mag- giore rispetto a quella offerta dalla regolazione di base. L’inclinazione influisce sui risultati di taglio come segue.

4.2.1 Regolazione di base

Quando il piatto si trova in posizione di base, si ot- tengono i migliori risultati di “Multiclip” e una buona dispersione dell’erba tagliata. La regolazio- ne di base è consigliata per una lunghezza normale dell’erba. Vedere 3.5.

4.2.2 Ulteriore inclinazione

Se il piatto di taglio è inclinato in avanti, l’effetto di pacciamatura si riduce migliorando la dispersio- ne dell’erba tagliata. Si consiglia di inclinare il piatto in avanti in caso di erba spessa.

4.3 SUGGERIMENTI PER LA TOSA-

TURA Per ottenere ottimi risultati di tosatura, seguire le indicazioni di seguito riportate.

• Tagliare l’erba frequentemente.

• Far funzionare il motore a pieni giri.

• L’erba non deve essere bagnata.

• Utilizzare lame affilate.

• Tenere pulita la parte inferiore del piatto di ta- glio.

4.4 COMPOSTAGGIO/GETTO PO-

STERIORE È possibile tagliare l’erba in due modi:

• Compostando l’erba sul prato.

• Espellendo l'erba dietro al piatto di taglio. Al momento della consegna, il piatto è regolato sul compostaggio. Rimuovere il tappo indicato nella fig. 18 per espellere l'erba dalla parte posteriore del piatto. Portare il piatto nella posizione di manutenzione per rimuovere/inserire il tappo. 5 MANUTENZIONE

Tutti i controlli e gli interventi di manutenzione de- vono essere effettuati a macchina ferma e motore spento. Applicare sempre il freno di staziona- mento per evitare che la macchina si sposti. Spegnere il motore. Evitare partenze accidentali del motore staccando i cavi delle candele e toglien- do la chiavetta di accensione.

5.2 POSIZIONE DI LAVAGGIO

1. Attivare il freno di stazionamento.

2. Portare il sollevatore attrezzi in posizione di tra-

3. Regolare l’altezza di taglio massima.

4. Staccare la parte posteriore del piatto di taglio

dal lato destro e sinistro nel modo seguente: A. Sollevare leggermente la parte posteriore destra del piatto per ridurre il carico dalla copiglia. B. Rimuovere le spine e la rondella. Vedere fig. 2. C. Rimuovere la copiglia e la rondella di sinistra allo stesso modo.

5. Afferrare il bordo anteriore del piatto e solleva-

re. Agganciare la catena in modo che il piatto sia rivolto diagonalmente verso l’alto. Vedere fig. 16.48 ITALIANO

È assolutamente vietato avviare il moto- re quando il piatto di taglio si trova in posizione di lavaggio.

6. Abbassare il piatto al suolo seguendo l'ordine

inverso dopo aver eseguito gli interventi corret- tivi. Ripristinare il piatto come specificato al par. “3”.

5.3 POSIZIONE DI MANUTENZIONE

5.3.1 Macchine con attacchi fissi

Esempio di attacchi fissi, vedere 3:C e 4:G.

1. Attivare il freno di stazionamento.

2. Se il piatto è dotato di regolazione elettrica

dell'altezza di taglio, scollegare il cavo dalla macchina. Vedere fig. 16.

3. Regolare l’altezza di taglio massima.

4. Vedere fig. 2. Staccare la parte posteriore del

piatto di taglio dal lato destro e sinistro nel modo seguente: A. Sollevare leggermente la parte posteriore destra del piatto per ridurre il carico dalla copiglia. B. Rimuovere le spine e la rondella. C. Rimuovere la copiglia e la rondella di sinistra allo stesso modo.

5. Allentare la cinghia come segue:

Rimuovere il tenditore dalla cinghia. Vedere la figura 10. Park 4WD

Afferrare la leva del tendicinghia con la mano sinistra. Tirare la leva e rimuovere il tenditore con la mano destra. Vedere fig. 9. Villa, Ready

Rimuovere il tenditore dalla cinghia. Vedere la figura 11.

6. Estrarre la cinghia dalla puleggia della macchi-

7. Afferrare il bordo anteriore del piatto e solleva-

re. Continuare a sollevare fino a portare il piatto in posizione completamente verticale e appog- giare la parte posteriore al suolo. Vedere fig. 20.

8. Abbassare il piatto al suolo seguendo l'ordine

inverso dopo aver eseguito gli interventi corret- tivi. Ripristinare il piatto come specificato al par. 3.2.

5.3.2 Macchine con supporti a sgancio ra-

pido Esempio di supporti a sgancio rapido, vedere fig

1. Attivare il freno di stazionamento.

2. Se il piatto è dotato di regolazione elettrica

dell'altezza di taglio, scollegare il cavo dalla macchina. Vedere fig. 16.

3. Regolare l’altezza di taglio massima.

4. Vedere fig. 2. Staccare la parte posteriore del

piatto di taglio dal lato destro e sinistro nel modo seguente: A. Sollevare leggermente la parte posteriore destra del piatto per ridurre il carico dalla copiglia. B. Rimuovere le spine e la rondella. C. Rimuovere la copiglia e la rondella di sinistra allo stesso modo.

5. Regolare i supporti a sgancio rapido nella loro

posizione posteriore. Vedere le relative istruzio- ni fornite separatamente.

6. Allentare la cinghia come segue:

Rimuovere il tenditore dalla cinghia. Vedere la figura 10. Park 4WD

Afferrare la leva del tendicinghia con la mano sinistra. Tirare la leva e rimuovere il tenditore con la mano destra. Vedere fig. 9. Villa, Ready

Rimuovere il tenditore dalla cinghia. Vedere la figura 11.

7. Estrarre la cinghia dalla puleggia del piatto.

Verificare che i supporti a sgancio rapi- do siano nella loro posizione anteriore prima di sollevare il piatto. In caso con- trario vi è il rischio di lesioni da schiac- ciamento.

8. Regolare i supporti a sgancio rapido nella loro

posizione anteriore. Vedere le istruzioni fornite separatamente.

9. Afferrare il bordo anteriore del piatto e solleva-

re. Continuare a sollevare fino a portare il piatto in posizione completamente verticale e appog- giare la parte posteriore al suolo. Vedere fig. 20. 10.Abbassare il piatto al suolo seguendo l'ordine inverso dopo aver eseguito gli interventi corret- tivi. Ripristinare il piatto come specificato al par. 3.3.

Pulire sempre la parte inferiore del piatto dopo l’uso. Portare il piatto in posizione di lavaggio. Pulire la parte inferiore del piatto di taglio con cau- tela utilizzando acqua e una spazzola. Ritoccare la verniciatura quando le superfici sono completamente asciutte e pulite. Utilizzare vernice gialla non deperibile per uso esterno idonea all’ap- plicazione su parti di metallo.49 ITALIANO

Per ridurre il rischio di danni accidentali in caso di urto e proteggere i componenti importanti del piat- to di taglio, la macchina è dotata di un limitatore di forza con le caratteristiche seguenti:

• Bulloni di sicurezza tra le lame e la barra porta- lame.

• Limitatore di coppia tra gli ingranaggi e l’albe- ro della lama.

• Possibilità di scivolamento della cinghia positi- va di trasmissione sugli ingranaggi in plastica.

5.5.2 Sostituzione delle lame

Durante la sostituzione delle lame, in- dossare dei guanti protettivi per non ta- gliarsi. Controllare sempre che le lame siano ben affilate. Questa condizione è essenziale per ottenere i mi- gliori risultati di taglio. Le lame vanno sostituite una volta l’anno. Controllare sempre le lame in caso di urto. Se le lame risultano danneggiate, le parti difettose do- vranno essere sostituite. Utilizzare esclusivamente ricambi ori- ginali. I ricambi non originali, anche quelli installabili sulla macchina, posso- no provocare lesioni. Le lame possono essere sostituite. In caso di sosti- tuzione, sostituire entrambe le lame sulla stessa barra portalame per evitare perdite di bilanciamen- to. Attenzione! Durante le operazioni di riassemblaggio, fare at- tenzione a quanto segue:

• Le lame e la barra portalame devono essere in- stallate come indicato in fig. 6.

• Le lame possono essere ruotate di 1/3 sui relati- vi supporti. Sincronizzare le lame in modo che risultino sfalsate di 90°. Vedere il par. 5.5.3 se- guente. Coppia di serraggio: Viti (6:P): 45 Nm Bulloni di sicurezza (6:Q): 9,8 Nm In caso di urto, i bulloni di sicurezza (6:Q) potreb- bero troncarsi, piegando le lame all'indietro. Se ciò dovesse accadere, installare nuovi bulloni di sicu- rezza originali e serrare alla coppia precedente- mente indicata.

5.5.3 Sincronizzazione delle lame

Il piatto deve avere le lame sincronizzate: Se una delle lame urta un oggetto solido (per esem- pio una pietra), la sincronizzazione potrebbe alte- rarsi determinando il rischio di interferenza tra le lame. Le lame sincronizzate correttamente devono esse- re sfalsate di 90°. Vedere fig. 7. Controllare sempre le lame in caso di urto. Se le lame non sono sincronizzate, possono verifi- carsi i seguenti guasti a livello di piatto di taglio:

• Scivolamento della cinghia positiva di trasmis- sione sugli ingranaggi.

• Attivazione del limitatore di coppia tra gli in- granaggi e l’albero della lama. Quando il piatto è intatto, le frecce indicate in fig. 8 sono sempre l’una in corrispondenza dell’altra. In caso di at- tivazione del limitatore di coppia, le frecce non si trovano più l’una davanti all’altra.

• La lama non è installata correttamente sull’al- bero. La lama può essere montata in tre diverse posizioni, vedere 6:R. In caso di problemi di sincronizzazione che deter- minino i primi due guasti sopra citati, contattare un'officina autorizzata Stiga e far eseguire l'inter- vento di riparazione. 6 RICAMBI I ricambi e gli accessori originali STIGA sono stati sviluppati appositamente per le macchine STIGA. Si ricorda che i ricambi e gli accessori non origina- li non sono stati verificati e approvati dalla STIGA. L’utilizzo di questi ricambi e accessori potrebbe avere effetti negativi sul fun- zionamento e sulla sicurezza della mac- china. La STIGA declina qualsiasi responsabilità in caso di danni o lesioni causati da detti prodotti. 7 REGISTRAZIONE DI PROGETTO La macchina e le sue parti sono coperte dalla se- guente registrazione di progetto: SEG 000503107 GGP si riserva il diritto di modificare il prodotto senza preavviso.50 ESPAÑOL
