VILLA 95 COMBI - Traktors STIGA - Bezmaksas lietošanas instrukcija

Produkta veids	Dārza traktors
Zīmols	Stiga
Modelis	Villa 95 Combi
Pļaušanas platums	95 cm
Pļaušanas augstums	25 līdz 85 mm (regulējams)
Pļaušanas augstuma regulēšanas veidi	Manuāls vai elektrisks (atkarībā no versijas)
Platformas slīpums	Regulējams (priekšējais slīpums)
Pļaušanas režīmi	Kompostēšana (mulčēšana) un aizmugures izmešana
Asmeņu skaits	2 sinhronizēti asmeņi
Asmeņu piedziņa	Siksna
Drošības ierīces	Bīdes skrūves, griezes momenta ierobežotājs, siksnas slīdēšana
Priekšējo riepu spiediens	0,4 bāri (6 psi)
Aizmugurējo riepu spiediens	1,2 bāri (17 psi)
Platformas montāža	Priekšējā montāža (front-mounted)
Tīrīšanas pozīcija	Jā (platforma sasverama)
Apkopes pozīcija	Jā (platforma vertikāla)
Platformas materiāls	Tērauds ar dzeltenu krāsu
Ieteicamā apkope	Pēc katras lietošanas tīrīt apakšpusi
Drošība	Pirms lietošanas izlasīt rokasgrāmatu, nelikt rokas zem platformas
Rezerves daļas	Izmantot tikai oriģinālās Stiga daļas
Reģistrācijas numurs	EG 000503107

Bieži uzdotie jautājumi - VILLA 95 COMBI STIGA

Kā noregulēt pļaušanas augstumu?

Pļaušanas augstumu var regulēt no 25 līdz 85 mm. Ir divas versijas: manuālā regulēšana ar sviru vai elektriskā regulēšana ar slēdzi uz mašīnas. Manuālajai regulēšanai ir pieejamas vairākas pozīcijas (skat. 2. att.).

Kā pārslēgties no kompostēšanas režīma uz aizmugures izmešanu?

Pēc noklusējuma platforma ir iestatīta kompostēšanai. Lai izmantotu aizmugures izmešanu, noņemiet aizbāzni, kas parādīts 18. attēlā. Vispirms novietojiet platformu tīrīšanas vai apkopes pozīcijā, lai veiktu šo darbību.

Kā tīrīt pļaušanas platformu?

Pēc katras lietošanas novietojiet platformu tīrīšanas pozīcijā (skat. 5.2. nodaļu). Notīriet apakšpusi ar suku un ūdeni. Kad tā ir sausa, atjaunojiet krāsas šķembas ar piemērotu dzeltenu krāsu.

Kā nomainīt asmeņus?

Valkājiet cimdus. Nomainiet abus viena stieņa asmeņus vienlaicīgi, lai izvairītos no nelīdzsvarotības. Izmantojiet oriģinālās Stiga daļas. Pievelciet skrūvi (6:P) ar 45 Nm un bīdes skrūves (6:Q) ar 9,8 Nm. Novietojiet asmeņus 90° leņķī vienu pret otru.

Kā sinhronizēt asmeņus?

Asmeņiem jābūt nobīdītiem par 90° (7. att.). Trieciena gadījumā pārbaudiet sinhronizāciju. Ja asmeņi ir desinhronizēti, piedziņas siksna var būt paslīdējusi vai griezes momenta ierobežotājs ir aktivizējies (8. att. bultiņām jābūt pretējās). Sazinieties ar pilnvarotu Stiga servisa centru.

Ko darīt, ja notiek trieciens ar šķērsli?

Pārbaudiet asmeņu stāvokli un sinhronizāciju. Bīdes skrūves (6:Q) var saplīst; nomainiet tās ar oriģinālajām skrūvēm. Ja griezes momenta ierobežotājs ir aktivizējies, bultiņas vairs nav pretējās. Ja nepieciešams, sazinieties ar pilnvarotu servisa centru.

Kā novietot platformu apkopes pozīcijā?

Sekojiet 5.3. nodaļas procedūrai. Pievelciet stāvbremzi, izslēdziet dzinēju un atvienojiet aizdedzes sveces kabeli. Atvienojiet aizmugurējo daļu, atlaižiet siksnas spriegojumu (atkarībā no modeļa), pēc tam paceliet platformu vertikāli, atstājot aizmugurējo malu balstīties uz zemes (20. att.).

Kāds ir riepu spiediens manam Villa 95 traktoram?

Villa modelim: priekšējās riepas 0,4 bāri (6 psi), aizmugurējās riepas 1,2 bāri (17 psi). Pielāgojiet saskaņā ar rokasgrāmatas tabulu (3.3. nodaļa).

Kādi pļaušanas augstuma regulēšanas veidi pastāv?

Ir pieejamas divas versijas: manuālā regulēšana (svira ar iepriekš noteiktām pozīcijām) un elektriskā regulēšana (slēdzis nepārtrauktam augstumam). Abas nodrošina diapazonu no 25 līdz 85 mm.

Kur atrast rezerves daļas?

Izmantojiet tikai sertificētas oriģinālās Stiga daļas. Citu zīmolu daļu izmantošana var apdraudēt drošību un garantiju. Pasūtījumiem sazinieties ar pilnvarotu Stiga servisa centru.

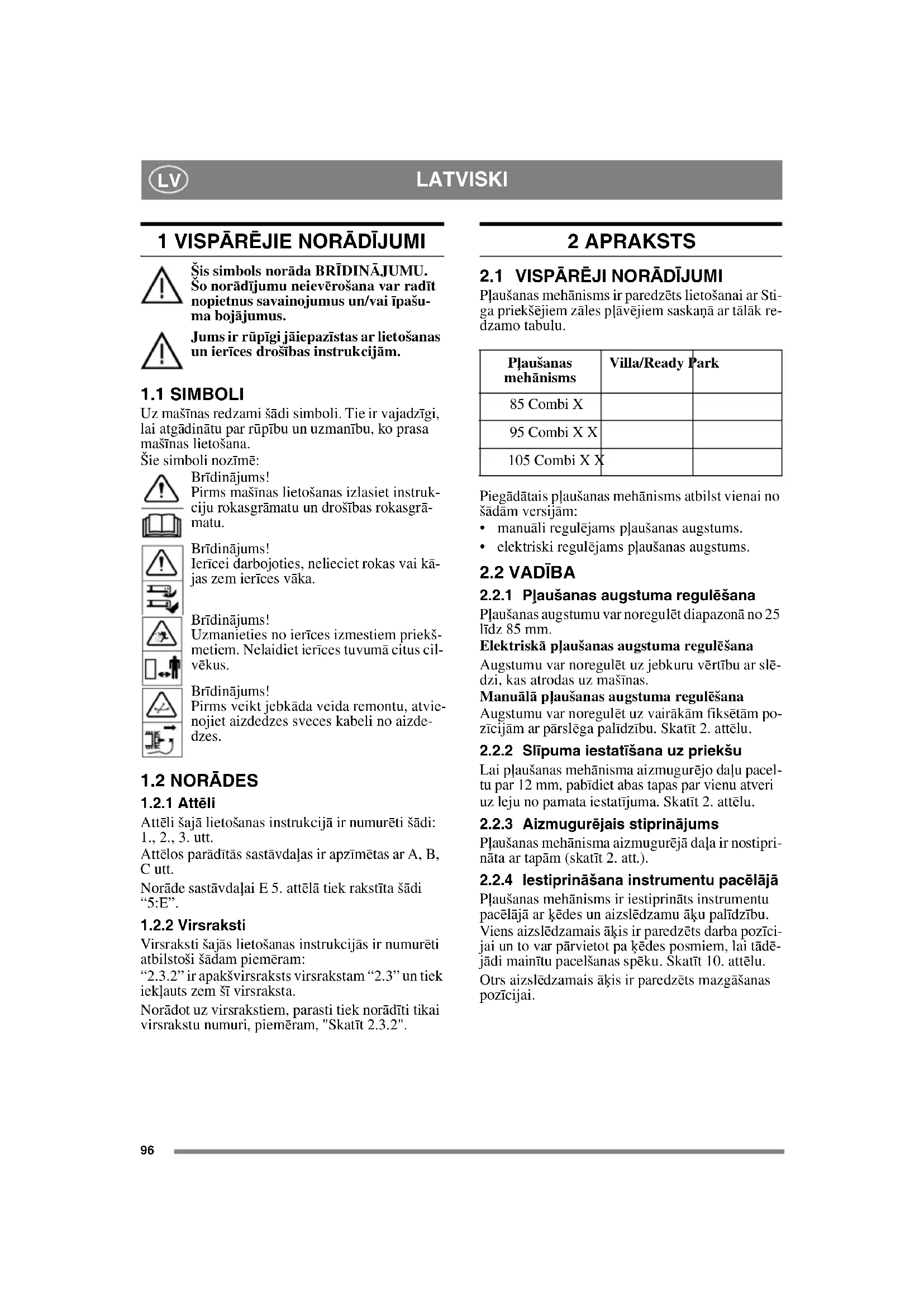

LIETOŠANAS INSTRUKCIJA VILLA 95 COMBI STIGA

Šis simbols norāda BRĪDINĀJUMU. Šo norādījumu neievērošana var radit nopietnus savainojumus un/vai īpašu-ma bojājumus.

Jums ir rūpīgi jāiepazīstas ar lietošanas un ierīces drošības instrukcijām.

1.1 SIMBOLI

Uz mašinas redzami šādi simboli. Tie ir vajadzīgi, lai atgādinātu par rūpību un uzmanību, ko prasa mašinas lietošana.

Šie simboli nozīmē:

Bridinājums!

Pirms mašinas lietošanas izlasiet instrukciju rokasgrāmatu un drošības rokasgrāmatu.

Bridinājums!

Ierīcei darbojoties, nelieciet rokas vai kājas zem ierīces vāka.

Bridinājums!

Uzmanieties no ierīces izmestiem priekšmetiem. Nelaidiet ierīces tuvumā citus cilvēkus.

Bridinājums!

Pirms veikt jebkāda veida remontu, atvie- nojiet aizdedzes sveces kabeli no aizde- dzes.

1.2 NORÃDES

1.2.1 Attēli

Attēli šajā lietošanas instrukcijā ir numurēti šādi: 1., 2., 3. utt.

Attēlos parādītās sastāvdaļas ir apzīmētas ar A, B, C utt.

Norāde sastāvdaļai E 5. attēlā tiek rakstīta šādi "5:E".

1.2.2 Virsraksti

Virsraksti šajās lietošanas instrukcijās ir numurēti atbilstoši šādam piemēram:

“2.3.2” ir apakšvirsraksts virsjakstam “2.3” un tiek ieklauts zem šī virsjaksta.

Norādot uz virsrakstiem, parasti tiek norādīti tikai virsrakstu numuri, piemēram, "Skatīt 2.3.2".

2 APRAKSTS

2.1 VISPĀRĒJI NORĀDĪJUMI

Plaušanas mehānisms ir paredzēts lietošanai ar Stiga priekšējiem zāles plāvējiem saskaņā ar tālāk redzamo tabulu.

Piegādātais plaušanas mehānisms atbilst vienai no šādām versijām:

• manuāli regulējams plaušanas augstums.
  • elektriski regulējams plaušanas augstums.

2.2 VADIBA

2.2.1 Pļaušanas augstuma regulēšana

Plaušanas augstumu var noregulēt diapazonā no 25 līdz 85 mm.

Elektriskā plaušanas augstuma regulēšana

Augstumu var noregulēt uz jebkuru vērtību ar slē-dzi, kas atrodas uz mašīnas.

Manuālā plaušanas augstuma regulēšana

Augstumu var noregulēt uz vairākām fiksētām po- zīcijām ar pārslēga palīdzību. Skatīt 2. attēlu.

2.2.2 Slīpuma iestatīšana uz priekšu

Lai plaušanas mehānisma aizmugurējo daļu paceltu par 12 mm, pabīdict abas tapas par vienu atveri uz leju no pamata iestatījuma. Skatīt 2. attēlu.

2.2.3 Aizmugurējais stiprinājums

Plaušanas mehānisma aizmugurējā daļa ir nostiprināta ar tapām (skatīt 2. att.).

2.2.4 lestiprināšana instrumentu pacēlājā

Plaušanas mehanisms ir iestiprināts instrumentu pacēlājā ar kēdes un aizslēdzamu āku palīdzību.

Viens aizslēdzamais ākis ir paredzēts darba pozīcijai un to var pārvietot pa kēdes posmiem, lai tādējādi mainītu pacelšanas spēku. Skatīt 10. attēlu.

Otrs aizslēdzamais ākis ir paredzēts mazgāšanas pozīcijai.

3 MONTĀŽA

3.1 MAŠINAS AR FIKSETIEM PLAU-SANAS MEHANISMA SAVIENO-JUMIEM

Fiksēto plaušanas mehānisma savienojumu piemērus skatiet 3:C un 4:G.

1. Novietojiet plaušanas mehānismu mašīnas priekšpusē.
2. Pārbaudiet, vai mehānisma stiprinājumi uz mašinas ir uzstādīti tā, kā aprakstīts tālāk.

Park 2WD:

• Mehānisma stiprinājums (4:G).

• P a p l āksne (4:F).
• Š kelttapa (4:E).

• Paplāksne (3:D). Tikai mašinām līdz 2006. gadam (ieskaitot).
  • Mehānisma stiprinājums (3:C).
  • P a p l āksne (3:B).

• Aizturis (3:A).

• Izņemiet tapas un paplāksni (2:C, 2:D).

• Saskrūvējiet sviras kopā. Skatīt 5. attēlu.
• Iestatiet maksimālo plaušanas augstumu.
• Uzlieciet siksnu ap mašinas siksnas skriemeli.
• Veiciet plaušanas mehānisma pamata iestatīšanu. Skatīt 3.4.
• Nospriegojiet siksnu tā, kā aprakstīts tālāk. Park 2WD:

Nospriegojiet siksnu ar siksnas spriegošanas rullīti. Siksnas spriegošanas rullītim jāatrodas siksnas kreisajā pusē (skatoties no vadītāja po-zīcijas). Skatīt 10. attēlu.

Park 4WD:

Satveriet siksnas spriegotāja sviru ar kreiso roku. Pavelciet sviru un ar labo roku piestipriniet spriegotāju pie siksnas ārmalas. Skatīt 9. attēlu. Villa, Ready:

Nospriegojiet siksnu ar siksnas spriegošanas rullīti. Siksnas spriegošanas rullītim jāatrodas siksnas iekšpusē, un tas jāizvelk uz kreiso pusi (skatoties no vadītāja pozīcijas). Skatīt 11. attēlu.

1. Uzkabiniet ierīci uz instrumentu pacēlāja. Skatīt 13. attēlu.
2. Ja mehānismam ir elektriskais plaušanas augstuma regulētājs, pieslēdziet kabeli pie mašīnas priekšējās labās puses rozetes. Skatīt 16. attēlu.

3.2 MAŠINAS AR ATRAJIEM SAVIE-NOJUMIEM

Ātro savienojumu piemēram skatīt 12. attēlu.

1. Novietojiet plaušanas mehānismu mašīnas priekšpusē.

2. Pārbaudiet, vai ātrie savienojumi ir piestiprināt pie mašīnas saskaņā ar to specifiskajām instrukcijām.

3. Pārbaudiet, vai mehānisma sviras ir pareizi ie- skrūvētas ātrajos savienojumos. Ja tas tā nav, ie- skrūvējiet tās pareizi. Skatīt 12. attēlu.
4. Iestatiet maksimālo plaušanas augstumu.
5. Iestatiet ātros savienojumus aizmugurējā stāvoklī. Instrukcijām skatiet ātro savienojumu instrukcijas.
6. Uzstādiet siksnu uz mašīnas skriemeļa.
7. Nospriegojiet siksnu tā, kā aprakstīts tālāk. Park 2WD:

Nospriegojiet siksnu ar siksnas spriegošanas rullīti. Siksnas spriegošanas rullītim jāatrodas siksnas kreisajā pusē (skatoties no vadītāja po-zīcijas). Skatīt 10. attēlu.

Park 4WD:

Satveriet siksnas spriegotāja sviru ar kreiso roku. Pavelciet sviru un ar labo roku piestipriniet spriegotāju pie siksnas ārmalas. Skatīt 9. attēlu. Villa, Ready:

Nospriegojiet siksnu ar siksnas spriegošanas rullīti. Siksnas spriegošanas rullītim jāatrodas siksnas iekšpusē, un tas jāizvelk uz kreiso pusi (skatoties no vadītāja pozīcijas). Skatīt 11. attēlu.

1. Iestatiet ātros savienojumus priekšējā stāvokli. Instrukcijām skatiet ātro savienojumu instrukcijas.
2. Uzkabiniet ierīci uz instrumentu pacēlāja. Skatīt 13. attēlu.
3. Veiciet plaušanas mehānisma pamata iestatīšanu. Skatīt 3.4.
4. Ja mehānismam ir elektriskais plaušanas augstuma regulētājs, pieslēdziet kabeli pie mašīnas priekšējās labās puses rozetes. Skatīt 16. attēlu.

3.3 RIEPU SPIEDIENS

Noregulējiet riepu spiedienu atbilstoši tālāk redzamajai tabulai.

Mašina	Spiediens (bar/psi)
	Priekšējās riepas	Aizmugurējās riepas
Park 0,6/9	0,4/6
Villa 0,4/6	1,2/17
Ready 0,4/6	1,2/17

3.4 PAMATA IESTATIJUMS

Lai plaušanas mehānisms darbotos optimāli, jānodrošina pareizs pamata iestatījums. Pareizs mehānisma pamata iestatījums ir tad, kad tā aizmugurējā mala ir par 5 mm augstāka nekā priekšējā mala. Tas nozīmē, ka mehānisma aizmugure ir pacelta.

Lai mehānismam iestaūtu pamata iestaṭījumu, rī- kojieties tā, kā aprakstīts tālāk.

Mašinām ar 17" riteniem: Uzstādiet starplikas un tapas augšējā atverē. Škatīt 14. attēlu.

Mašinām ar 16" riteņiem: Uzstādiet starplikas un tapas vidējā atverē. Skatīt 15. attēlu.

4 MAŠINAS LIETOŠANA

Pārbaudiet, vai plaujamā zālē neatro-das svešķermeņi (piemēram, akmeņi un citi priekšmeti).

4.1 PŁAUŠANAS AUGSTUMS

Labākos plaušanas rezultātus sasniedz, kad nogriež augšējo zāles trešdaļu, t.i., 2/3 zāles garuma paliek. Skatīt 14. attēlu.

Ja zāle ir gara un jānopłauj būtisks tās garums, plaujiet divreiz, izmantojot dažādus plaušanas augstumus.

Neizmantojiet zemāko plaušanas augstumu, ja mauriņa virsma ir nelīdzena. Tas ir saistīts ar risku, ka asmeņi tiks bojāti pret virsmu un tiks noņemts mauriņa augšējais augsnes slānis.

4.2 SLIPUMS

Plaušanas mehānisma aizmugurējo daļu var pacelt, lai mehānismam iestatītu lielāku slīpumu uz priekšu nekā to atļauj pamata iestatījums. Slīpuma iestatīšana plaušanas rezultātus ietekmē tā, kā aprakstīts tālāk.

4.2.1 Pamata iestatijums

Kad mehānisms ir iestatīts uz pamata iestatījumu, tiek nodrošināta vislabākā mulčēšana un nopļautās zāles izkliedēšana. Kad plaujat normālu zāli, ieteicams iestatīt pamata iestatījumu. Skatīt 3,5.

4.2.2 Palielināts slīpums

Kad plaušanas mehānisms ir iestatīts ar slīpumu uz priekšu, Multiclip efekts samazinās, bet nopļautās zāles izkliedēšana uzlabojas.

Kad plaujat biezu zāli, ieteicams iestatīt slīpumu uz prickšu.

4.3 PŁAUŠANAS IETEIKUMI

Lai sasniegtu optimālos plaušanas rezultātus, rīko-jieties saskaņā ar šeit aprakstītajiem ieteikumiem:

• P laujiet bieži.
• Darbiniet dzinēju ar pilnu jaudu.
• Zālei jābūt sausai.
- Izmantojiet asus asmenus.
- Plaušanas mehānisma apakšai jābūt tīrai.

4.4 KOMPOSTEŠANA/AIZMUGUREJA IZSVIESANA

Mehānisms var plaut zāli divos veidos:

• Kompostēt zāli mauriņā.
• Izsviest zāli aiz mehānisma.

Mehānisms piegādes laikā ir iestatūts kompostēšanai. Lai izsviestu zāli aiz mehānisma, jāizņem aizbāznis (18. att.).

Lai iznemtu/uzstādītu spraudni, iestatiet mehānis-mu tīrīšanas vai apkopes pozīcijā.

5 APKOPE

5.1 SAGATAVOŠANĀS

Visas apkopes ir jāveic, mašinai atrodoties nekustīgi un ar izslēgtu dzinēju.

Vienmēr aktivizējiet stāvbremzi, lai no- vērstu mašīnas ripošanu.

Apturiet dzinēju.

Novërsiet nejaušu dzinëja iedarbināšanu, atvienojot aizdedzes sveces kabeli no aizdedzes sveces un iznemot aizdedzes atslëgu.

5.2 MAZGĀŠANAS POZĪCIJA

1. Aktivizējiet stāvbremzi.
2. Iestatiet instrumentu pacēlāju transporta pozīcijā.
3. Iestatiet visaugstāko plaušanas augstumu.
4. Atvienojiet mehānisma aizmugurējo daļu labajā un kreisajā pusē šādi:
   A. Lai samazinātu škelttapas slodzi, nedaudz pace- liet mehānisma aizmugurējās daļas kreiso pusi.
   B. Iznemiet tapas un paplāksni. Skatīt 2. attēlu.
   C. Tādā pašā veidā izņemiet labās puses šķelttapu un paplāksni.
5. Satveriet mehānisma priekšējo malu un paceliet uz augšu. Piestipriniet kēdi, lai mehānisms ir pavērsts stūreniski uz augšu. Skatīt 16. attēlu.

Kad mehānisms atrodas mazgāšanas pozīcijā, ir stingri aizliegts ieslēgt dzinē-ju.

1. Kad visas korekcijas ir pabeigtas, nolaidiet mehānismu līdz zemei (rīkojieties pacelšanai pretējā secībā). Atiestatiet mehānismu atbilstoši "3".

5.3 APKOPES POZİCIJA

5.3.1 Mašīnas ar fiksētiem plaušanas mehānisma savienojumiem

1. Aktivizējiet stāvbremzi.
2. Ja mehānismam plaušanas augstumu regulē elektriski, atvienojiet kabeli no mašinas. Skatū 13. attēlu.
3. Iestatiet maksimālo plaušanas augstumu.

4. Skatīt 2. attēlu. Atvienojiet mehānisma aizmugurējo daļu labajā un kreisajā pusē šādi:
   A. Lai samazinātu škelttapas slodzi, nedaudz pace- liet mehānisma aizmugurējās daļas kreiso pusi.
   B. Iznemiet tapas un paplāksni.
   C. Tādā pašā veidā izņemiet labās puses šķelttapu un paplāksni.

5. Samaziniet siksnas nospriegojumu tā, kā apraksūts tālāk.

Park 2WD:

Noņemiet spriegotāju no siksnas. Skatīt 10. at-tēlu.

Park 4WD:

Satveriet siksnas spriegotāja sviru ar kreiso roku. Pavelciet sviru un ar labo roku nonemiet spriegotāju. Skatīt 9. attēlu.

Villa, Ready:

Noņemiet spriegotāju no siksnas. Skatīt 11. at-tēlu.

1. Novelciet siksnu no mašinas skriemeļa.

2. Satveriet mehānisma priekšējo malu un paceliet uz augšu. Celiet uz augšu tikmēr, kamēr mehānisms ir pilnīgi vertikālā stāvoklī, un atbalstiet aizmugurējo malu pret zemi. Skatīt 20. attēlu.

3. Kad visas korekcijas ir pabeigtas, nolaidiet mehānismu līdz zemei (rīkojieties pacelšanai pretējā secībā). Atiestatiet mehānismu atbilstoši 3,2.

5.3.2 Mašinas ar ātrajiem savienojumiem

1. Aktivizējiet stāvbremzi.
2. Ja mehānismam plaušanas augstumu regulē elektriski, atvienojiet kabeli no mašīnas. Skatīt 13. attēlu.
3. Iestatiet maksimālo plaušanas augstumu.

4. Skatīt 2. attēlu. Atvienojiet mehānisma aizmugurējo daļu labajā un kreisajā pusē šādi:
   A. Lai samazinātu škelttapas slodzi, nedaudz pace- liet mehānisma aizmugurējās daļas kreiso pusi.
   B. Izņemiet tapas un paplāksni.
   C. Tādā pašā veidā izņemiet labās puses šķelttapu un paplāksni.

5. Iestatiet ātros savienojumus aizmugurejā stāvoklī. Instrukcijām skatiet ātro savienojumu instrukcijas.

6. Samaziniet siksnas nospriegojumu tā, kā aprakstīts tālāk.
   Nonemiet spriegotaju no siksnas. Skatit 10. at- tēlu.
   Satveriet siksnas spriegotāja sviru ar kreiso roku. Pavelciet sviru un ar labo roku nonemiet spriegotāju. Skatīt 9. attēlu.
   Noņemiet spriegotāju no siksnas. Skatīt 11. at-tēlu.
7. Novelciet siksnu no mehānisma skriemela.

Park 2WD:

Park 4WD:

Villa, Ready:

Pirms mehänisma pacelšanas, pärliecinieties, vai ätrie savienojumi atrodas priekšejā stāvoklī. Pretējā gadījumā jūs pakļausiet sevi ievainojumu riskam.

1. Iestatiet ātros savienojumus priekšējā stāvoklī (skatiet atseviškas instrukcijas).
2. Satveriet mehānisma priekšējo malu un paceliet uz augšu. Celiet uz augšu tikmēr, kamēr mehānisms ir pilnīgi vertikālā stāvoklī, un atbalstiet aizmugurējo malu pret zemi. Skatīt 20. attēlu.
3. Kad visas korekcijas ir pabeigtas, nolaidiet mehānismu līdz zemei (rīkojieties pacelšanai pretējā secībā). Atiestatiet mehānismu atbilstoši 3.3.

5.4 TİRİŞANA

Pēc katras lietošanas mehānisma apakša ir jānotīra.

Iestatiet mehānismu mazgāšanas pozīcijā.

Uzmanīgi iztīriet mehānisma apakšējo pusi. Izmantojiet ūdeni un birsti.

Kad virsmas ir pilnīgi sausas un tīras, atsvaidziniet krāsojumu. Izmantojiet izturīgu dzeltenu krāsu, kas paredzēta metāla priekšmetiem, ko lieto ārpus telpām.

5.5 ASMENI

5.5.1 Drošība

Lai samazinātu ievainojumu risku un pasargātu plaušanas mehānisma svarīgākās detaļas, mehānismam ir nodrošināta spēka ierobežošana ar šādām detaļām:

• Nogriežamajām skrūvēm starp asmeņiem un asmeņu asi.
• Griezes momenta ierobežotāju starp zobratiem un asmens asi.
• Iespēju pārbīdīt piedziņas siksnu uz plastmasas zobratiem.

5.5.2 Asmeņu nomaina

Asmens(-nu) nomaiņas laikā lietojiet aizsargcimdus, lai pasargātos no savai-nojumiem.

Asmeņiem vienmēr jābūt pietiekami asiem. Tādē-jādi tiks nodrošināti vislabākie plaušanas rezultāti. Asmeņi jānomaina vismaz vienreiz gadā.

Vienmēr pēc sadursmes ar kādu svešķerneni pārbaudiet asmeni. Ja asmeņu sistēma ir bojāta, bojātās detaļas ir jānomaina.

Vienmēr izmantojiet originālas rezerves daļas. Neoriginālas rezerves daļas var radīt savainojumu risku, pat ja tās ir derīgas ierīcei.

Asmeņi ir nomaināmi. Kad maināt asmeņus, lai nepieļautu līdzsvara izjaukšanu, vienlaicīgi jāno- maina abi vienas asmeņu ass asmeņi.

Uzmanību!

Veicot salikšanu, pievērsiet vērību šādiem momen- tiem:

- Asmeṇi un asmeṇu ass jāuzstāda tā, kā parādīts 6. attēlā.

- Asmeņus stiprinājumos var pagriezt par 1/3 no pilna apgrieziena. Uzstādiet asmeņus tā, lai tie viens pret otru atrastos 90° lenkī. Škatīt “5.5.3” tālāk.

Pievilkšanas griezes moments:

Nogriežamās skrūves (6:Q) - 9,8 Nm

Asmeņiem saduroties ar svešķermeņiem, nogriežamās skrūves (6:Q) var saplīst, bet asmeņi - atliekties atpakal. Iepriekšminētajā gadījumā: uzstādiet jaunas nogriežamās skrūves un pievelciet (atbilstoši iepriekšējām norādēm).

5.5.3 Asmeņu sinhronizēšana

Mehānismam ir sinhronizēti asmeṇi.

Ja kāds no akmeņiem ir sadūries ar cietu priekšmetu (piēmēram, akmeni), asmeņi var desinhronizēties. Sādā gadījumā pastāv risks, ka asmeņi sadursies viens ar otru.

Pareizi sinhronizētiem asmeņiem jāatrodas 90° lenkī vienam pret otru. Skatīt 7. attēlu.

Vienmēr pēc sadursmes ar kādu svešķerneni pārbaudiet asmeņu sinhronizāciju.

Ja asmeņi ir desinhronizēti, tas nozīmē, ka plaušanas mehānismā var būt atgadījušās šādas klūmes:

- Piedziņas siksna ir noslīdējusi uz zobratiem.

- Starp zobratiem un asmeņu asi ir aktivizējusies griezes momenta ierobežošana. Kad mehānisms ir pareizi iestatīts, 8. attēlā redzamajām bultiņām jābūt pavērstām vienai pret otru. Kad ir aktivizējusies griezes momenta ierobežošana, bultiņas nav pavērstas viena pret otru.

- Asmens ir nepareizi uzstādīts uz asmeņu ass. Asmeņus var uzstādīt trīs pozīcijās. Skatīt 6:R. Ja, iestatot asmeņus abās papildu pozīcijās, tie ir nepareizi sinhronizēti, remontdarbu nolūkos sazinieties ar pilnvarotu Stiga darbnīcu.

6 REZERVES DETALAS

STIGA originālas rezerves detaļas un piederumi ir izstrādāti īpaši STIGA mašīnām. Lūdzu ievērojiet, ka STIGA nav pārbaudījusi vai apstiprinājusi "ne- originālas" rezerves detaļas un piederumus:

Sādu detaļu un piederumu lietošana var ietekmēt mašīnas darbību un drošību. STIGA neuzņemas nekādu atbildību par bojājumiem vai traumām, ko izraisījuši šādi izstrādājumi.

7 PROJEKTA REGISTRACIJA

Šis izstrādājums vai tā detaļas atbilst šādai projekta registrācijai:

EG 000503107

GGP patur tiesības veikt izmaiņas izstrādājuma uzbūvē bez iepriekšēja brīdinājuma.

GGP Sweden AB · Box 1006 · SE-573 28 TRANÅS

www.stiga.com
