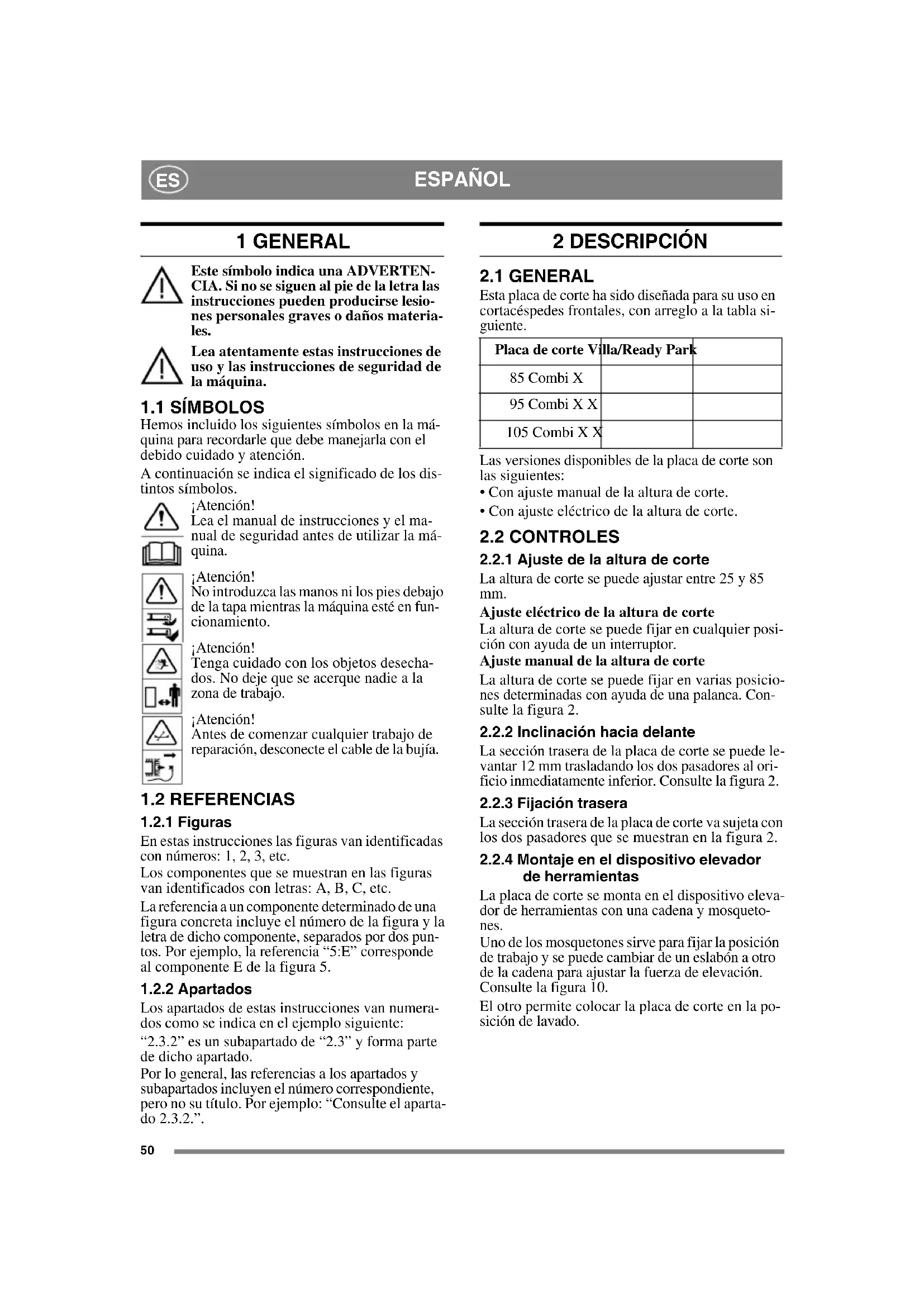

MANUAL DE USUARIO VILLA 95 COMBI STIGA
Este símbolo indica una ADVERTENCIA. Si no se siguen al pie de la letra las instrucciones pueden producirse lesiones personales graves o daños materiales.
Lea atentamente estas instrucciones de uso y las instrucciones de seguridad de la máquina.
1.1 SÍMBOLOS
Hemos incluido los siguientes símbolos en la máquina para recordarle que debe manejarla con el debido cuidado y atención.
A continuación se indica el significado de los distintos símbolos.
¡Atención!
Lea el manual de instrucciones y el manual de seguridad antes de utilizar la máquina.
¡Atención!
No introduzca las manos ni los pies debajo de la tapa mientras la máquina esté en funcionamiento.
¡Atención!
Tenga cuidado con los objetos desechados. No deje que se acerque nadie a la zona de trabajo.
¡Atención!
Antes de comenzar cualquier trabajo de reparación, desconecte el cable de la bujía.
1.2 REFERENCIAS
1.2.1 Figuras
En estas instrucciones las figuras van identificadas con números: 1, 2, 3, etc.
Los componentes que se muestran en las figuras van identificados con letras: A, B, C, etc.
La referencia a un componente determinado de una figura concreta incluye el número de la figura y la letra de dicho componente, separados por dos puntos. Por ejemplo, la referencia “5:E” corresponde al componente E de la figura 5.
1.2.2 Apartados
Los apartados de estas instrucciones van numerados como se indica en el ejemplo siguiente:
“2.3.2” es un subapartado de “2.3” y forma parte de dicho apartado.
Por lo general, las referencias a los apartados y subapartados incluyen el número correspondiente, pero no su título. Por ejemplo: “Consulte el apartado 2.3.2.”
2 DESCRIPCIÓN
2.1 GENERAL
Esta placa de corte ha sido diseñada para su uso en cortacéspedes frontales, con arreglo a la tabla siguiente.
| Placa de corte Villa/Ready Park |
| 85 Combi X | | |
| 95 Combi X X | | |
| 105 Combi X X | | |
Las versiones disponibles de la placa de corte son las siguientes:
- Con ajuste manual de la altura de corte.
- Con ajuste eléctrico de la altura de corte.
2.2 CONTROLES
2.2.1 Ajuste de la altura de corte
La altura de corte se puede ajustar entre 25 y 85 mm.
Ajuste eléctrico de la altura de corte
La altura de corte se puede fijar en cualquier posición con ayuda de un interruptor.
Ajuste manual de la altura de corte
La altura de corte se puede fijar en varias posiciones determinadas con ayuda de una palanca. Consulte la figura 2.
2.2.2 Inclinación hacia delante
La sección trasera de la placa de corte se puede le- vantar 12 mm trasladando los dos pasadores al or- ficio inmediatamente inferior. Consulte la figura 2.
2.2.3 Fijación trasera
La sección trasera de la placa de corte va sujeta con los dos pasadores que se muestran en la figura 2.
2.2.4 Montaje en el dispositivo elevador de herramientas
La placa de corte se monta en el dispositivo elevador de herramientas con una cadena y mosquetones.
Uno de los mosquetones sirve para fijar la posición de trabajo y se puede cambiar de un eslabón a otro de la cadena para ajustar la fuerza de elevación.
Consulte la figura 10.
El otro permite colocar la placa de corte en la posición de lavado.
3 MONTAJE
3.1 MÁQUINAS CON ENGANCHES DE PLACA FIJOS
En 3:C y 4:G puede ver un ejemplo de enganches de placa fijos.
- Coloque la placa de corte en la posición correcta delante de la máquina.
- Compruebe que la máquina tenga instalados los soportes de placa adecuados:
Park 2WD:
- Soporte de placa (4:G).
- Arandela (4:F).
- Pasador de seguridad (4:E).
- Arandela (3:D). Sólo modelos hasta el año 2006 incluido.
Park 2WD:
Tense la correa con el rodillo tensor. Para ello, coloque el rodillo en la parte izquierda de la correa (vista desde la posición del conductor).
Consulte la figura 10.
Park 4WD:
Sujete la palanca del dispositivo tensor con la mano izquierda. Tire de la palanca y aplique el dispositivo tensor a la parte exterior de la correa con la mano derecha. Consulte la figura 9.
Villa, Ready:
Tense la correa con el rodillo tensor. Para ello, coloque el rodillo en la parte interior de la correa (vista desde la posición del conductor) y tire hacia la izquierda. Consulte la figura 11.
- Suspenda la placa de corte del dispositivo elevador de herramientas. Consulte la figura 13.
- Si la placa dispone de ajuste eléctrico de la altura de corte, conecte el cable a la toma situada en la parte frontal derecha de la máquina. Consulte la figura 16.
3.2 MÁQUINAS CON FIJACIONES RÁPIDAS
En la figura 12 puede ver un ejemplo de fijaciones rápidas.
- Coloque la placa de corte en la posición correcta delante de la máquina.
- Compruebe que las fijaciones rápidas estén montadas en la máquina como se indica en las instrucciones separadas suministradas.
-
Compruebe que los brazos de la placa estén bien atornillados a las fijaciones rápidas. Si no es así, hágalo ahora. Consulte la figura 12.
-
Ajuste la altura de corte máxima.
-
Ponga las fijaciones rápidas en sus posiciones más traseras. Consulte las instrucciones separadas suministradas.
-
Pase la correa por la polea de la máquina.
-
Tense la correa con arreglo al procedimiento siguiente:
Park 2WD:
Tense la correa con el rodillo tensor. Para ello, coloque el rodillo en la parte izquierda de la correa (vista desde la posición del conductor). Consulte la figura 10.
Park 4WD:
Sujete la palanca del dispositivo tensor con la mano izquierda. Tire de la palanca y aplique el dispositivo tensor a la parte exterior de la correa con la mano derecha. Consulte la figura 9.
Villa, Ready:
Tense la correa con el rodillo tensor. Para ello, coloque el rodillo en la parte interior de la correa (vista desde la posición del conductor) y tire hacia la izquierda. Consulte la figura 11.
- Ponga las fijaciones rápidas en sus posiciones más delanteras. Consulte las instrucciones separadas suministradas.
- Suspenda la placa de corte del dispositivo elevador de herramientas. Consulte la figura 13.
- Ponga la placa de corte en el ajuste básico. Consulte el punto “3.4”.
- Si la placa dispone de ajuste eléctrico de la altura de corte, conecte el cable a la toma situada en la parte frontal derecha de la máquina. Consulte la figura 16.
3.3 PRESIÓN DE LOS NEUMÁTICOS
Ajuste la presión de los neumáticos con arreglo a la tabla siguiente:
| Máquina | Presión (bar/psi) |
| Delanteros | Traseros |
| Park 0,6/9 0,4/6 | | |
| Villa 0,4/6 1,2/17 | | |
| Ready 0,4/6 1,2/17 | | |
3.4 AJUSTE BÁSICO
Para que la placa de corte realice un corte óptimo, es preciso fijar el ajuste básico correcto. El ajuste básico correcto es aquel en el que el borde trasero está 5 mm más alto que el borde delantero. Por tanto, la placa debe estar inclinada hacia delante.
Ponga la placa en el ajuste básico levantándola y sujetándola como se indica a continuación.
Máquinas con ruedas de 17": inserte las arandelas y los pasadores en el orificio superior. Consulte la figura 14.
En máquinas con ruedas de 16": inserte las arandelas y los pasadores en el orificio intermedio. Consulte la figura 15.
4 USO DE LA MÁQUINA
Compruebe que la superficie de césped que vaya a cortar no tenga ningún objeto extraño (piedras, etc.).
4.1 ALTURA DE CORTE
Los mejores resultados se obtienen cuando se corta el tercio superior del césped, es decir, se dejan sin cortar dos terceras partes de la longitud del césped. Consulte la figura 14.
Si el césped está muy crecido y tiene que cortarlo mucho, pase dos veces la máquina ajustada a alturas de corte diferentes.
No utilice las alturas de corte más bajas si la superficie es desigual. Las cuchillas podrían resultar dañadas y además la capa superior del suelo podría levantarse.
4.2 INCLINACIÓN
La parte trasera de la placa de corte se puede levantar de manera que la placa presente una inclinación hacia delante mayor de la que proporciona el ajuste básico. Los efectos sobre el corte son los siguientes:
4.2.1 Ajuste básico
Con el ajuste básico, la máquina proporciona el mejor efecto de abrigo vegetal y un excelente esparcimiento de la hierba cortada. Se recomienda utilizar la máquina con este ajuste para cortar césped normal. Consulte 3.5.
4.2.2 Mayor inclinación
Cuando se inclina la placa de corte hacia delante, el efecto de “Multiclip” se reduce, pero la hierba cortada se esparce mejor.
Es el ajuste recomendado cuando la cubierta de césped es más densa.
4.3 RECOMENDACIONES
Obtendrá los mejores resultados de su cortacésped si sigue las recomendaciones siguientes:
- Corte el césped con frecuencia.
- Utilice la máquina con el motor a todo gas.
- No corte el césped cuando esté húmedo.
• Utilice cuchillas afiladas.
- Mantenga siempre limpios los bajos de la placa de corte.
4.4 EXPULSIÓN TRASERA/COMPOSTAJE
La placa permite cortar el césped de dos maneras:
- Esparciéndolo para usarlo como compost.
- Expulsándolo por la parte trasera de la placa.
En el momento de la entrega, la placa está preparada para la opción de compostaje. Si desea que expulse la hierba por la parte trasera de la placa, quite el tapón que se muestra en la figura 18.
Para quitar o poner el tapón, coloque la placa en la posición de limpieza o mantenimiento.
5 MANTENIMIENTO
5.1 PREPARATIVOS
Todas las tareas de mantenimiento y reparación deben efectuarse con la máquina y el motor parados.
Evite que la máquina se mueva poniendo el freno de mano.
Pare el motor.
Evite que el motor se ponga en marcha de forma imprevista desconectando el cable de la bujía y quitando la llave de encendido.
5.2 POSICIÓN DE LAVADO
- Ponga el freno de mano.
- Ponga el dispositivo elevador de herramientas en la posición de transporte.
- Ajuste la altura de corte máxima.
- Suelte las secciones traseras izquierda e izquierda de la placa de corte de la manera siguiente:
A. Levante la sección trasera derecha de la placa ligeramente para reducir la tensión en el pasador.
B. Quite el pasador y la arandela. Consulte la figura 2.
C. Quite el pasador y la arandela de la sección de-recha del mismo modo.
5. Sujete la placa por la parte delantera y levántela. Enganche la cadena de manera que la placa quede mirando hacia arriba en diagonal. Consulte la figura 16.
Está terminantemente prohibido arrancar el motor con la placa de corte en la posición de lavado.
- Cuando haya aplicado las medidas necesarias, baje la placa realizando el mismo procedimiento en orden inverso. Devuelva la placa a la posición de trabajo como se indica en el punto “3”.
5.3 POSICIÓN DE MANTENIMIENTO
5.3.1 Máquinas enganches de placa fijos
En 3:C y 4:G puede ver un ejemplo de enganches de placa fijos.
- Eche el freno de mano.
-
Si la placa dispone de ajuste eléctrico de la altura de corte, desconecte el cable de la máquina. Consulte la figura 16.
-
Ajuste la altura de corte máxima.
-
Consulte la figura 2. Suelte las secciones traseras izquierda e izquierda de la placa de corte de la manera siguiente:
A. Levante la sección trasera derecha de la placa ligeramente para reducir la tensión en el pasador.
B. Quite el pasador y la arandela.
C. Quite el pasador y la arandela de la sección de-
recha del mismo modo.
- Destense la correa con arreglo al procedimiento siguiente:
Park 2WD:
Quite el dispositivo tensor de la correa. Consulte la figura 10.
Park 4WD:
Sujete la palanca del dispositivo tensor con la mano izquierda. Tire de la palanca y quite el dispositivo tensor con la mano derecha. Consulte la figura 9.
Villa, Ready:
Quite el dispositivo tensor de la correa. Consulte la figura 11.
-
Extraiga la correa de la polea de la máquina.
-
Sujete la placa por la parte delantera y levántela. Debe quedar totalmente vertical, con la parte trasera apoyada en el suelo. Consulte la figura 20.
-
Cuando haya aplicado las medidas necesarias, baje la placa realizando el mismo procedimiento en orden inverso. Devuelva la placa a la posición de trabajo como se indica en el punto 3.2.
5.3.2 Máquinas con fijaciones rápidas
En la figura 12 puede ver un ejemplo de fijaciones rápidas.
- Eche el freno de mano.
-
Si la placa dispone de ajuste eléctrico de la altura de corte, desconecte el cable de la máquina. Consulte la figura 16.
-
Ajuste la altura de corte máxima.
- Consulte la figura 2. Suelte las secciones trase-
ras izquierda e izquierda de la placa de corte de
la manera siguiente:
A. Levante la sección trasera derecha de la placa ligeramente para reducir la tensión en el pasador.
B. Quite el pasador y la arandela.
C. Quite el pasador y la arandela de la sección de-recha del mismo modo.
-
Ponga las fijaciones rápidas en sus posiciones más traseras. Consulte las instrucciones separadas suministradas.
-
Destense la correa con arreglo al procedimiento siguiente:
Park 2WD:
Quite el dispositivo tensor de la correa. Consulte la figura 10.
Park 4WD:
Sujete la palanca del dispositivo tensor con la mano izquierda. Tire de la palanca y quite el dispositivo tensor con la mano derecha. Consulte la figura 9.
Villa, Ready:
Quite el dispositivo tensor de la correa. Consulte la figura 11.
- Extraiga la correa de la polea de la placa.
Compruebe que las fijaciones rápidas estén en su posición delantera antes de levantar la placa. De lo contrario podría pillarse los dedos.
-
Ponga las fijaciones rápidas en su posición delantera (consulte las instrucciones en folleto aparte).
-
Sujete la placa por el borde delantero y levántela. Debe quedar totalmente vertical, con la parte trasera apoyada en el suelo. Consulte la figura 20.
-
Cuando haya aplicado las medidas necesarias, baje la placa realizando el mismo procedimiento en orden inverso. Devuelva la placa a la posición de trabajo como se indica en el punto 3.3.
-
Ponga las fijaciones rápidas en su posición delantera (consulte las instrucciones en folleto aparte).
- Sujete la placa por el borde delantero y levántela. Debe quedar totalmente vertical, con la parte trasera apoyada en el suelo. Consulte la figura 20.
- Cuando haya aplicado las medidas necesarias, baje la placa realizando el mismo procedimiento en orden inverso. Devuelva la placa a la posición de trabajo como se indica en el punto 3.3.
5.4 LIMPIEZA
Después de cada uso, es preciso limpiar los bajos de la placa de corte.
Ponga la placa en la posición de lavado.
Limpie bien los bajos de la placa de corte con agua y un cepillo.
Cuando las superficies estén perfectamente limpias y secas, retoque la pintura. Utilice pintura amarilla resistente apropiada para metales y exteriores.
5.5 CUCHILLAS
5.5.1 Seguridad
Para reducir los riesgos de lesiones accidentales en caso de choque y para proteger los componentes esenciales, la placa de corte lleva un limitador de fuerza integrado:
- Tornillos de seguridad entre las cuchillas y la barra portacuchillas.
- Limitación del par entre las ruedas de engranaje y el eje de las cuchillas.
- Posibilidad de deslizamiento de la correa de transmisión positiva en las ruedas de engranaje de plástico.
5.5.2 Cuchillas de repuesto
Póngase guantes protectores cada vez que cambie las cuchillas; de lo contrario podría cortarse.
Asegúrese de que las cuchillas estén siempre afiladas, ya que de esta forma se obtienen los mejores resultados. Las cuchillas deben cambiarse una vez al año.
Compruebe siempre las cuchillas después de una colisión. En caso de que el sistema de cuchillas haya sufrido algún tipo de desperfecto, será preciso cambiar las piezas defectuosas.
Utilice siempre piezas de repuesto originales. Los repuestos no originales pueden entrañar riesgos de lesiones aunque se adapten a la máquina.
Las cuchillas se pueden cambiar por otras nuevas. Para evitar que se produzcan desequilibrios, hay que cambiar siempre las dos cuchillas de la barra. ¡Atención!
Al montar las cuchillas nuevas, tenga en cuenta lo siguiente:
- Las cuchillas y la barra portacuchillas deben instalarse como se muestra en la figura 6.
- Las cuchillas pueden girar un tercio de vuelta en sus soportes. Seleccione la posición de tal modo que las cuchillas presenten un ángulo de 90° entre sí. Consulte el apartado «5.5.3».
Par de apriete:
Tornillos (6:P): 45 Nm
Tornillos de seguridad (6:Q): 9,8 Nm
En caso de colisión, los tornillos de seguridad (6:Q) pueden romperse y las cuchillas doblarse. En estos casos, es necesario cambiar los tornillos de seguridad por otros originales nuevos, apretándolos con el par indicado.
5.5.3 Sincronización, cuchillas
La placa de corte es de cuchillas sincronizadas. Si una de las cuchillas choca con algún objeto duro (por ejemplo, una piedra), la sincronización puede verse afectada. Como resultado, las cuchillas pueden llegar a chocar entre sí.
Cuando están correctamente sincronizadas, las cu-chillas presentan un ángulo de 90° entre sí. Con-sulte la figura 7.
Compruebe siempre la sincronización de las cuchillas después de una colisión.
Las cuchillas pueden perder la sincronización por uno o más de los siguientes fallos en la placa de corte:
- La correa de transmisión positiva ha resbalado en las ruedas de engranaje.
- Se ha activado la limitación de par entre las rue-das de engranaje y el eje de las cuchillas. Cuando la placa está en perfectas condiciones, las flechas que se muestran en la figura 8 están una frente a la otra. Cuando se activa la limitación de par, las flechas no están una frente a la otra.
- Eso significa que la cuchilla no está correctamente montada en el eje. Las posiciones posibles son tres. Consulte la figura 6:S.
En caso de sincronización incorrecta en las dos primeras opciones de montaje, lleve la placa de corte a reparar a un taller autorizado Stiga.
6 PIEZAS DE REPUESTO
Los accesorios y piezas de repuesto originales de STIGA han sido específicamente diseñados para las máquinas STIGA. Tenga en cuenta que los accesorios y las piezas de repuesto que no son originales no han sido probados por STIGA ni cuentan con su aprobación.
La utilización de tales piezas y accesorios puede afectar al funcionamiento y a la seguridad de la máquina. STIGA no asume responsabilidad alguna por los daños o lesiones ocasionados por los mismos.
7 DEPÓSITO DE DISEÑOS Y MODELOS
El producto o partes del mismo están cubiertos por los depósitos de diseños y modelos siguientes:
EG 000503107
GGP se reserva el derecho de realizar modificaciones en el producto sin previo aviso.
1 NOÇÕES GERAIS
- Com ajuste eléctrico da altura de corte.
2.2 COMANDOS
2.2.1 Ajuste da altura de corte
Ajuste eléctrico da altura de corte
