VILLA 95 COMBI - Tracteur STIGA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tracteur de jardin
Marque	Stiga
Modèle	Villa 95 Combi
Largeur de coupe	95 cm
Hauteur de coupe	25 à 85 mm (réglable)
Types de réglage de la hauteur de coupe	Manuel ou électrique (selon version)
Inclinaison du plateau	Réglable (inclinaison avant)
Modes de tonte	Compostage (mulching) et éjection arrière
Nombre de lames	2 lames synchronisées
Entraînement des lames	Courroie
Dispositifs de sécurité	Boulons de cisaillement, limiteur de couple, patinage de courroie
Pression des pneus avant	0,4 bar (6 psi)
Pression des pneus arrière	1,2 bar (17 psi)
Montage du plateau	Montage avant (front-mounted)
Position de nettoyage	Oui (plateau basculable)
Position de maintenance	Oui (plateau vertical)
Matériau du plateau	Acier avec peinture jaune
Entretien recommandé	Nettoyer le dessous après chaque utilisation
Sécurité	Lire le manuel avant utilisation, ne pas mettre les mains sous le plateau
Pièces détachées	Utiliser exclusivement des pièces d'origine Stiga
Numéro d'enregistrement	EG 000503107

FOIRE AUX QUESTIONS - VILLA 95 COMBI STIGA

Comment régler la hauteur de coupe ?

La hauteur de coupe se règle de 25 à 85 mm. Deux versions existent : réglage manuel via un levier ou réglage électrique via un commutateur sur la machine. Pour le réglage manuel, plusieurs positions sont disponibles (voir fig. 2).

Comment passer du mode compostage à l'éjection arrière ?

Par défaut, le plateau est réglé pour le compostage. Pour l'éjection arrière, retirez le bouchon illustré à la fig. 18. Placez d'abord le plateau en position de nettoyage ou de maintenance pour effectuer cette opération.

Comment nettoyer le plateau de coupe ?

Après chaque utilisation, mettez le plateau en position de nettoyage (voir chapitre 5.2). Nettoyez le dessous avec une brosse et de l'eau. Une fois sec, retouchez les éclats de peinture avec une peinture jaune adaptée.

Comment remplacer les lames ?

Portez des gants. Remplacez les deux lames d'une même barre simultanément pour éviter les déséquilibres. Utilisez des pièces d'origine Stiga. Serrez la vis (6:P) à 45 Nm et les boulons de cisaillement (6:Q) à 9,8 Nm. Positionnez les lames à 90° l'une de l'autre.

Comment synchroniser les lames ?

Les lames doivent être décalées de 90° (fig. 7). En cas de choc, vérifiez la synchronisation. Si les lames sont désynchronisées, la courroie d'entraînement peut avoir glissé ou le limiteur de couple s'est activé (les flèches de la fig. 8 doivent être opposées). Contactez un centre agréé Stiga.

Que faire en cas de choc avec un obstacle ?

Vérifiez l'état des lames et la synchronisation. Les boulons de cisaillement (6:Q) peuvent casser ; remplacez-les par des boulons d'origine. Si le limiteur de couple s'est activé, les flèches ne sont plus opposées. Contactez un centre agréé si nécessaire.

Comment mettre le plateau en position de maintenance ?

Suivez la procédure du chapitre 5.3. Serrez le frein de stationnement, coupez le moteur et débranchez le câble de bougie. Détachez la section arrière, relâchez la tension de la courroie (selon le modèle), puis soulevez le plateau à la verticale en laissant le bord arrière reposer au sol (fig. 20).

Quelle pression de pneus pour mon tracteur Villa 95 ?

Pour le modèle Villa : pneus avant 0,4 bar (6 psi), pneus arrière 1,2 bar (17 psi). Adaptez selon le tableau du manuel (chapitre 3.3).

Quels types de réglage de la hauteur de coupe existent ?

Deux versions sont disponibles : réglage manuel (levier avec positions prédéfinies) et réglage électrique (commutateur pour une hauteur continue). Les deux permettent une plage de 25 à 85 mm.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Stiga certifiées. L'utilisation de pièces d'autres marques peut compromettre la sécurité et la garantie. Contactez un centre agréé Stiga pour les commandes.

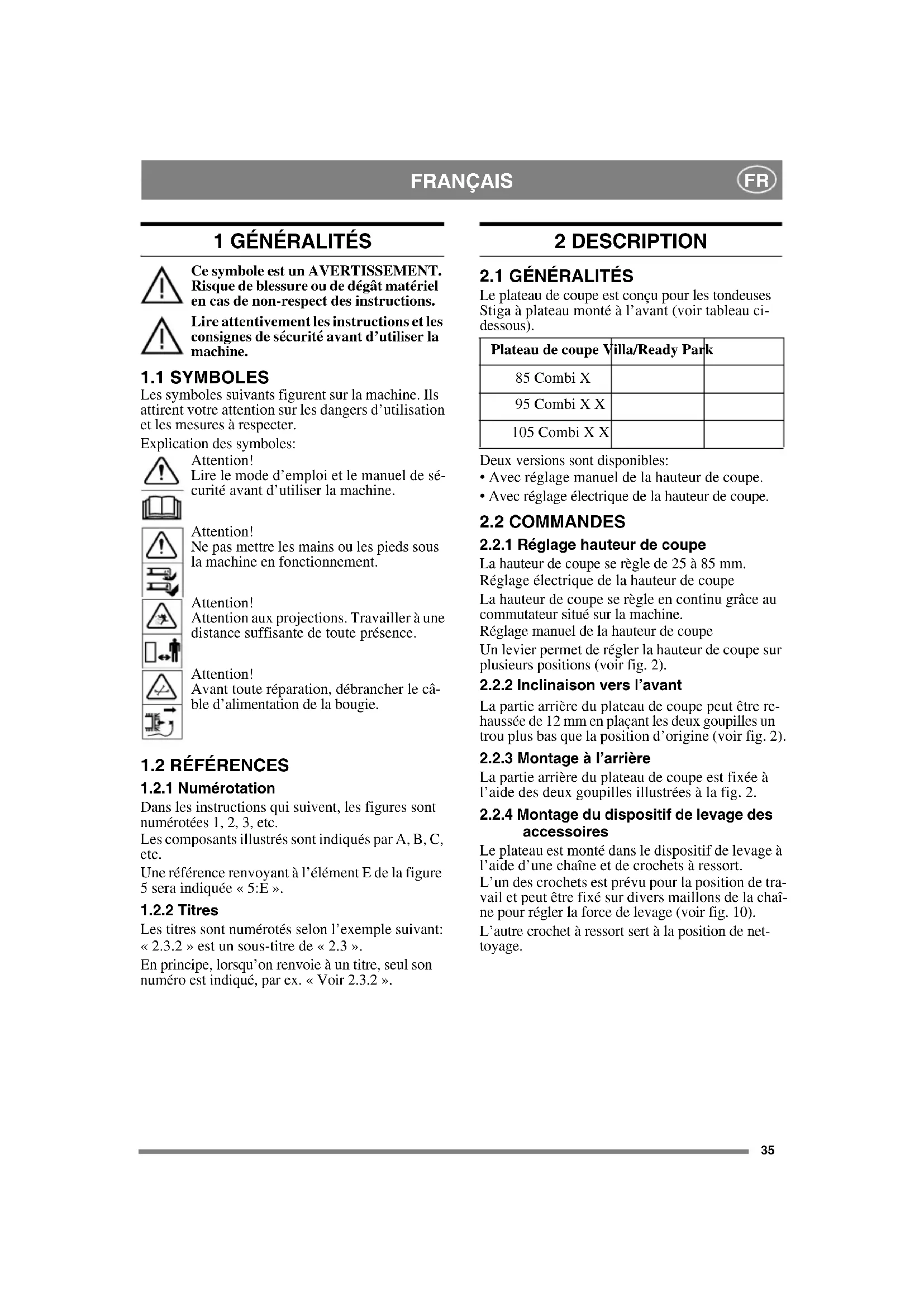

MODE D'EMPLOI VILLA 95 COMBI STIGA

Ce symbole est un AVERTISSEMENT. Risque de blessure ou de dégât matériel en cas de non-respect des instructions.

Lire attentivement les instructions et les consignes de sécurité avant d'utiliser la machine.

1.1 SYMBOLES

Les symboles suivants figurent sur la machine. Ils attirent votre attention sur les dangers d'utilisation et les mesures à respecter.

Explication des symboles:

Attention!

Lire le mode d'emploi et le manuel de sécurité avant d'utiliser la machine.

Attention!

Ne pas mettre les mains ou les pieds sous la machine en fonctionnement.

Attention!

Attention aux projections. Travailler à une distance suffisante de toute présence.

Attention!

Avant toute réparation, débrancher le câble d'alimentation de la bougie.

1.2 RÉFÉRENCES

1.2.1 Numérotation

Dans les instructions qui suivent, les figures sont numérotées 1, 2, 3, etc.

Les composants illustrés sont indiqués par A, B, C, etc.

Une référence renvoyant à l'élément E de la figure 5 sera indiquée « 5:E ».

1.2.2 Titres

Les titres sont numérotés selon l'exemple suivant: « 2.3.2 » est un sous-titre de « 2.3 ».

En principe, lorsqu'on renvoie à un titre, seul son numéro est indiqué, par ex. « Voir 2.3.2 ».

2 DESCRIPTION

2.1 GÉNÉRALITÉS

Le plateau de coupe est conçu pour les tondeuses Stiga à plateau monté à l'avant (voir tableau ci-dessous).

Deux versions sont disponibles:

• Avec réglage manuel de la hauteur de coupe.
• Avec réglage électrique de la hauteur de coupe.

2.2 COMMANDES

2.2.1 Réglage hauteur de coupe

La hauteur de coupe se règle de 25 à 85 mm.

Réglage électrique de la hauteur de coupe

La hauteur de coupe se règle en continu grâce au commutateur situé sur la machine.

Réglage manuel de la hauteur de coupe

Un levier permet de régler la hauteur de coupe sur plusieurs positions (voir fig. 2).

2.2.2 Inclinaison vers l'avant

La partie arrière du plateau de coupe peut être re-haussée de 12 mm en plaçant les deux goupilles un trou plus bas que la position d'origine (voir fig. 2).

2.2.3 Montage à l'arrière

La partie arrière du plateau de coupe est fixée à l'aide des deux goupilles illustrées à la fig. 2.

2.2.4 Montage du dispositif de levage des accessoires

Le plateau est monté dans le dispositif de levage à l'aide d'une chaîne et de crochets à ressort.

L'un des crochets est prévu pour la position de travail et peut être fixé sur divers maillons de la chaîne pour régler la force de levage (voir fig. 10).

L'autre crochet à ressort sert à la position de nettoyage.

3 ASSEMBLAGE

3.1 MACHINES À CONNEXIONS DE PLATEAU FIXES

Exemple de connexion de plateau fixe, voir 3:C et 4:G.

1. Positionner le plateau de coupe devant la machine.
2. Vérifier que les supports du plateau sont installés sur la machine comme suit :

Park 2WD:

• Montant du plateau (4:G).
• Rondelle (4:F).
• Goupille (4:E).

- Rondelle (3:D). Uniquement pour les machines jusqu'en 2006 compris.

- Montant du plateau (3:C).

• Rondelle (3:B).

- Circlip (3:A).

1. Retirer les goupilles et les rondelles (2:C, 2:D).

2. Visser les bras l'un dans l'autre. Voir fig. 5.

3. Régler la hauteur de coupe maximum.

4. Faire passer la courroie autour de la poulie de la machine.

5. Procéder aux réglages de base du plateau de coupe. Voir 3.4.

6. Tendre la courroie comme suit. Park 2WD:

Tendre la courroie au moyen du tendeur. Vu dans le sens de la marche, le tendeur doit se trouver sur la gauche de la courroie. Voir fig. 10.

Park 4WD:

Saisir de la main gauche le levier de tension de la courroie. Tirer le levier et appliquer le tendeur sur l'extérieur de la courroie, à l'aide de la main droite Voir fig.9.

Villa, Ready:

Tendre la courroie au moyen du tendeur. Le tendeur doit se trouver du côté intérieur de la courroie et se tirer vers la gauche (par rapport au sens de la marche). Voir fig. 11.

1. Suspendre l'unité dans le dispositif de levage des accessoires. Voir fig. 13.

2. Lorsque le plateau est équipé d'un réglage électrique de la hauteur de coupe, connecter le câble sur la prise située à l'avant droit de la machine Voir fig. 16.

3.2 MACHINES À FIXATIONS RAPI-DES

Exemple de fixations rapides, voir fig. 12.

1. Positionner le plateau de coupe devant la machine.
2. Vérifier que les connexions rapides sont fixées sur la machine conformément aux instructions fournies séparément.
3. Vérifier que les bras sont bien vissés dans les raccords rapides. Si ce n'est pas le cas, les fixer à leur place. Voir fig. 12.
4. 5.Régler la hauteur de coupe maximum.
5. Il suffit de mettre les fixations en position arrière. Voir les instructions fournies séparément.
6. Passer la courroie autour de la poulie de la machine.
7. Tendre la courroie comme suit.

Park 2WD:

Tendre la courroie au moyen du tendeur. Vu dans le sens de la marche, le tendeur doit se trouver sur la gauche de la courroie. Voir fig. 10.

Park 4WD:

Saisir de la main gauche le levier de tension de la courroie. Tirer le levier et appliquer le tendeur sur l'extérieur de la courroie, à l'aide de la main droite Voir fig.9.

Villa, Ready:

Tendre la courroie au moyen du tendeur. Le tendeur doit se trouver du côté intérieur de la courroie et se tirer vers la gauche (par rapport au sens de la marche). Voir fig. 11.

1. Positionner les connexions rapides vers l'avant. Voir les instructions fournies séparément

2. Suspendre l'unité dans le dispositif de levage des accessoires. Voir fig. 13.

3. Procéder aux réglages de base du plateau de coupe. Voir 3.4.

4. Lorsque le plateau est équipé d'un réglage électrique de la hauteur de coupe, connecter le câble sur la prise située à l'avant droit de la machine Voir fig. 16.

3.3 PRESSION DES PNEUS

Adapter la pression des pneus conformément au tableau ci-dessous.

Machine	Pression (bar/psi)
	Avant Arrière
Park 0,6/9 0,4/6
Villa 0,4/6 1	2/17
Ready 0,4/6 1	2/17

3.4 RÉGLAGE DE BASE

Pour une efficacité maximale, le plateau de coupe doit être initialement réglé de manière correcte. Le plateau est en position de base lorsque le bord arrière est 5 mm plus haut que le bord avant. Le plateau est donc incliné vers l'avant.

Mettre le plateau de coupe en position de base en le levant et en le sécurisant comme suit.

Machines à roues 17" : Placer les rondelles et les goupilles dans le trou du haut. Voir fig. 14.

Machines à roues 16": Placer les rondelles et les goupilles dans le trou du centre. Voir fig. 15.

4 UTILISATION

Vérifier que l'herbe à tondre est exempte de pierres et autres corps étrangers.

4.1 HAUTEUR DE COUPE

Les meilleurs résultats de tonte s'obtiennent en ne coupant que le tiers supérieur de l'herbe, c'est-à-dire en laissant les 2/3 de la longueur (voir fig. 14). Lorsque l'herbe est haute et doit être coupée courte, effectuer deux passage à des hauteurs de coupe différentes.

Ne pas utiliser les positions de coupe inférieures sur des surfaces irrégulières pour ne pas endommager les lames ni racler la couche supérieure du sol.

4.2 INCLINAISON

La partie arrière du plateau de coupe se soulève pour augmenter l'inclinaison vers l'avant par rapport au réglage de base. L'augmentation de l'inclinaison influence la tonte comme suit:

4.2.1 Réglage de base

Un plateau en position de base offre le meilleur effet de mulching et une bonne dispersion de l'herbe coupée. Le réglage de base est recommandé pour l'herbe normale (voir 3.5).

4.2.2 Inclinaison plus forte

Lorsque le plateau est incliné vers l'avant, l'effet "Multiclip" est réduit mais la dispersion de l'herbe coupée est améliorée.

L'inclinaison vers l'avant est recommandée pour l'herbe épaisse.

4.3 CONSEILS DE TONTE

Conseils pour une tonte optimale:

• Tondre fréquemment.
- Faire tourner le moteur à plein régime.
• L'herbe doit être sèche.
- Utiliser des lames affûtées.
• Garder propre le dessous du plateau de coupe.

4.4 COMPOSTAGE/ÉJECTION ARRIÈRE

Le plateau peut tondre de deux manières différentes :

• En composant l'herbe dans la pelouse.
• En éjectant l'herbe par l'arrière.

À la livraison, le plateau de coupe est réglé pour le compostage. Pour éjecter l'herbe à l'arrière, il faut retirer le bouchon illustré à la fig. 18.

Régler le plateau en position de nettoyage ou de maintenance pour enlever ou remettre le bouchon.

5 ENTRETIEN

5.1 PRÉPARATION

Les interventions d'entretien et de maintenance doivent être effectuées sur une machine à l'arrêt dont le moteur est coupé.

Bloquer la machine en serrant le frein à main.

Arrêter le moteur.

Déconnecter le câbles de bougie et retirer la clé de contact pour éviter tout démarrage intempestif.

5.2 POSITION DE NETTOYAGE

1. Serrer le frein de stationnement.
2. Mettre le dispositif de levage en position de transport.

3. Régler la hauteur de coupe sur la position maximale.

4. Détacher la section arrière du plateau, à gauche et à droite, de la manière suivante :

A. Soulever légèrement la partie gauche du plateau pour réduire la charge sur la goupille.
B. Retirer les goupilles et les rondelles. Voir fig. 2.
C. Répéter l'opération à droite.
5. Saisir l'avant du plateau et soulever. Accrocher la chaîne de manière à ce que le plateau soit soulevé en diagonale (voir fig. 16).

Il est absolument interdit de démarrer le moteur avec le plateau en position de nettoyage.

1. Une fois l'intervention terminée, baisser le plateau vers le sol en répétant les différentes étapes dans l'ordre inverse. Ré-assembler le plateau conformément au chapitre "3".

5.3 POSITION DE MAINTENANCE

5.3.1 Machines à connexions de plateau fixes

Exemple de connexion de plateau fixe, voir 3:C et 4:G.

1. Activer le frein de stationnement.
2. Lorsque la machine est équipée d'un réglage électrique de la hauteur de coupe, débrancher le câble. Voir fig. 16.
3. Régler la hauteur de coupe maximum.
4. Voir fig. 2. Détacher la section arrière du plateau, à gauche et à droite, de la manière suivante:

A. Soulever légèrement la partie gauche du plateau pour réduire la charge sur la goupille.

B. Retirer les goupilles et les rondelles.

C. Répéter l'opération à droite.

1. Relâcher la tension de la courroie comme suit. Park 2WD:

Retirer de la courroie le dispositif de tension. Voir fig. 10.

Park 4WD:

Saisir de la main gauche le levier de tension de la courroie. Tirer le levier et décrocher le dispositif de tension à l'aide de la main droite. Voir fig. 9.

Villa, Ready:

Retirer de la courroie le dispositif de tension. Voir fig. 11.

1. Décrocher la courroie de la poulie de la machine.

2. Saisir l'avant du plateau et soulever. Soulever le plateau complètement à la verticale et laisser reposer le bord arrière sur le sol. Voir fig. 20.

3. Une fois l'intervention terminée, baisser le plateau vers le sol en répétant les différentes étapes dans l'ordre inverse. Ré-assembler le plateau conformément au chapitre 3.2.

5.3.2 Machines à fixations rapides

Exemple de fixations rapides, voir fig. 12.

1. Activer le frein de stationnement.

2. Lorsque la machine est équipée d'un réglage électrique de la hauteur de coupe, débrancher le câble. Voir fig. 16.

3. Régler la hauteur de coupe maximum.

4. Voir fig. 2. Détacher la section arrière du plateau, à gauche et à droite, de la manière suivante :

A. Soulever légèrement la partie gauche du plateau pour réduire la charge sur la goupille.

B. Retirer les goupilles et les rondelles.

C. Répéter l'opération à droite.

1. Mettre les fixations en position arrière. Voir les instructions fournies séparément.

2. Relâcher la tension de la courroie comme suit. Park 2WD :

Retirer de la courroie le dispositif de tension. Voir fig. 10.

Park 4WD :

Saisir de la main gauche le levier de tension de la courroie. Tirer le levier et décrocher le dispositif de tension à l'aide de la main droite. Voir fig. 9.

Villa, Ready:

Retirer de la courroie le dispositif de tension. Voir fig. 11.

1. Dégager la courroie de la poulie du plateau.

Avant de soulever le plateau, vérifier que les raccords rapides sont au maximum vers l'avant. Attention, si ce n'est pas le cas, il y a un risque d'écrasement.

1. Positionner les raccords rapides vers l'avant, voir les instructions spécifiques.
2. Saisir l'avant du plateau et soulever. Soulever le plateau complètement à la verticale et laisser reposer le bord arrière sur le sol. Voir fig. 20.
3. Une fois l'intervention terminée, baisser le plateau vers le sol en répétant les différentes étapes dans l'ordre inverse. Ré-assembler le plateau conformément au chapitre 3.3.

5.4 NETTOYAGE

Nettoyer le dessous du plateau de coupe après chaque utilisation.

Mettre le plateau en position de nettoyage.

Nettoyer avec soin le dessous à l'aide d'une brosse et d'eau.

Une fois les surfaces totalement sèches et propre, retoucher les éclats de peinture à l'aide d'une peinture jaune durable spéciale pour les métaux utilisés à l'extérieur.

5.5 LAMES

5.5.1 Sécurité

Pour réduire le risque de blessure accidentelle en cas de collision et pour protéger les éléments importants du plateau de coupe, un limiteur de force est intégré :

• Boulons de cisaillement entre les lames et la barre.
• Limiteur de couple entre les engrenages et l'axe des lames.
• Possibilité de patinage de la courroie d'entraînement positif sur les engrenages en plastique.

5.5.2 Remplacement des lames

Porter des gants de protection pour changer les lames.

Les lames doivent toujours rester tran-

chantes pour garantir un bon résultat de coupe.

Remplacer les lames tous les ans.

Toujours vérifier l'état des lames après un impact.

Si les lames sont endommagées, remplacer les éléments défectueux.

Utiliser exclusivement des pièces d'origine. L'utilisation de pièces de rechange d'autres marques, même si elles s'adaptent à la machine, peut se révéler dangereuse.

Les lames sont remplaçables. Toujours remplacer les deux lames montées sur une même barre pour éviter les déséquilibres.

Attention!

Lors du remontage, veiller aux points suivants:

• Monter les lames et la barre comme illustré à la fig. 6.
• Les lames peuvent effectuer un tiers de tour dans leur logement. Positionner les lames de manière à ce qu'elles soient à 90° l'une par rapport à l'autre. Voir « 5.5.3 » ci-dessous.

Couple de serrage:

Vis (6:P) - 45 Nm

Boulons de cisaillement (6:Q) - 9,8 Nm

En cas de collision, les boulons de cisaillement (6:Q) cassent et les lames se replient. Le cas échéant, remplacer par des boulons de cisaillement d'origine et serrer comme indiqué ci-dessus.

5.5.3 Synchronisation des lames

Les lames du plateau fonctionnent de manière synchronisée.

Si l'une des lames percute un objet solide (par ex. une pierre), elles peuvent se désynchroniser. Il existe alors un risque que les lames entrent en collision l'une avec l'autre.

Des lames correctement synchronisées doivent être décalées de 90° l'une par rapport à l'autre Voir fig. 7.

Toujours vérifier la synchronisation après un impact.

En cas de désynchronisation des lames, les problèmes suivants peuvent survenir au niveau du plateau de coupe :

• La courroie d'entraînement positif a glissé sur les engrenages.
• Le limiteur de couple s'est activé entre les engrenages et l'axe des lames. Pour protéger le plateau, les flèches de la fig. 8 doivent indiquer des directions opposées. Lorsque le limiteur de couple est activé, les flèches ne sont pas dans des directions opposées.

- Le longeron de lame est mal installé sur l'axe. Il peut s'installer dans trois positions différentes. Voir 6R.

En cas de désynchronisation des lames pour l'un des deux motifs cités, contacter un centre agréé Stiga pour procéder aux réparations requises.

6 PIÈCES DE RECHANGE

Les pièces de rechange et accessoires d'origine STIGA sont spécifiquement conçus pour les machines STIGA. Les pièces de rechange et accessoires d'autres marques n'ont été ni testés ni approuvés par STIGA.

L'utilisation de pièces et accessoires d'autres marques peut affecter le fonctionnement de la machine et en compromettre la sécurité. STIGA décline toute responsabilité pour les dégâts ou blessures occasionnés par ces produits.

7 ENREGISTREMENT

Ce produit et les pièces qui le composent sont enregistrés sous le n°:

EG 000503107

GGP se réserve le droit de modifier le produit sans avis préalable.

1 ALGEMEEN
