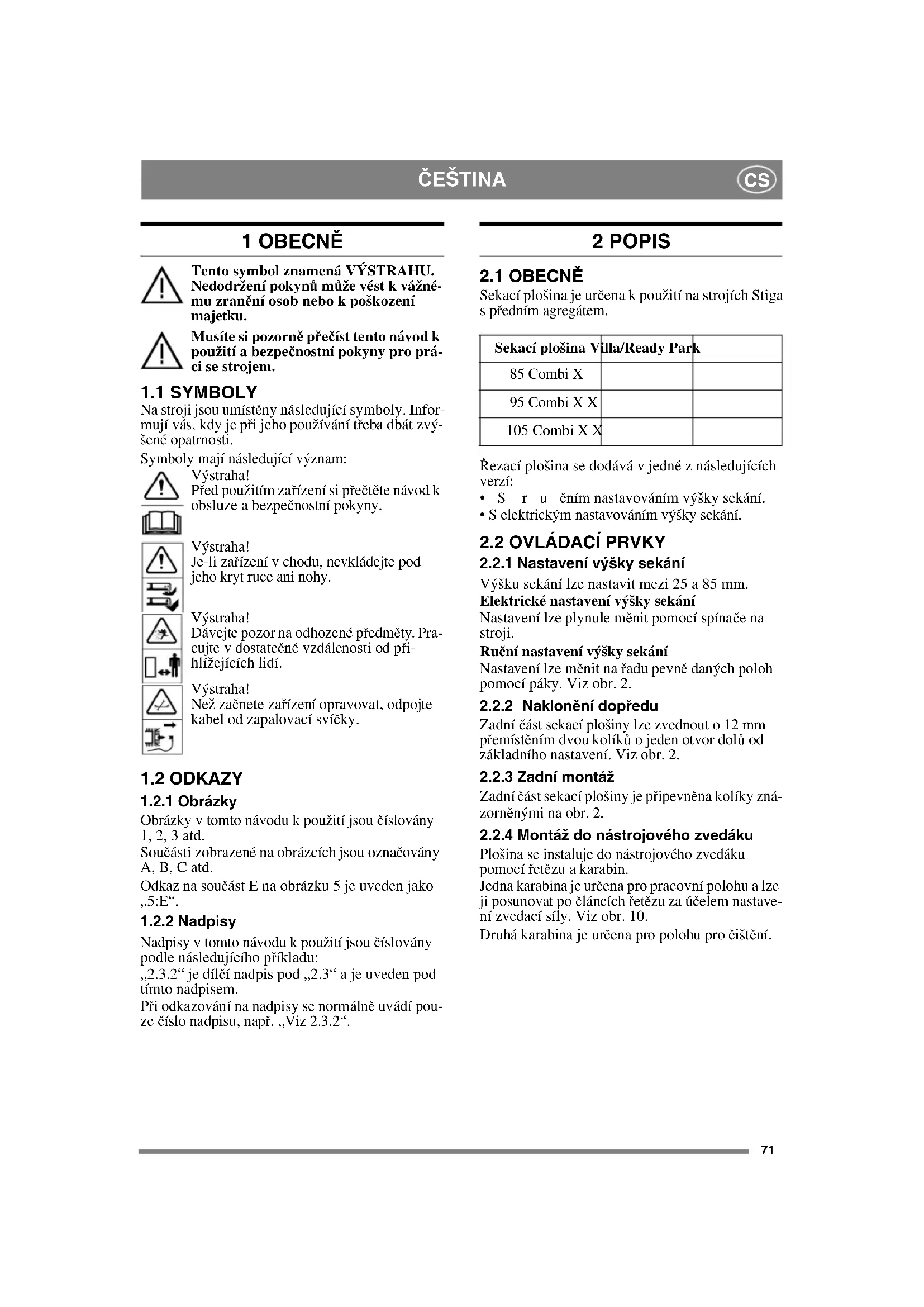

NÁVOD K OBSLUZE VILLA 95 COMBI STIGA

Tento symbol znamená VÝSTRAHU. Nedodržení pokynů může vést k vážnému zranění osob nebo k poškození majetku.

Musíte si pozorně přečíst tento návod k použití a bezpečnostní pokyny pro práci se strojem.

1.1 SYMBOLY

Na stroji jsou umístěny následující symboly. Informují vás, kdy je pri jeho používání třeba dbát zvýšené opatnosti.

Symboly mají následující význam:

Výstraha!

Před použitím zařízení si přečtěte návod k obsluze a bezpečnostní pokyny.

Výstraha!

Je-li zařízení v chodu, nevkládejte pod jeho kryt ruce ani nohy.

Výstraha!

Dávejte pozor na odhozené předměty. Pra- cujte v dostatečné vzdálenosti od při- hlížejících lidí.

Výstraha!

Než začnete zařízení opravovat, odpojte kabel od zapalovací svíčky.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návodu k použití jsou číslovány 1, 2, 3 atd.

Součásti zobrazené na obrázcích jsou označovány A, B, C atd.

Odkaz na součást E na obrázku 5 je uveden jako „5:E“.

1.2.2 Nadpisy

Nadpisy v tomto návodu k použití jsou číslovány podle následujícího příkladu:

„2.3.2“ je dílčí nadpis pod „2.3“ a je uveden pod tímto nadpisem.

Při odkazování na nadpisy se normálně uvádí pouze číslo nadpisu, např. „Viz 2.3.2“.

2 POPIS

2.1 OBECNĚ

Sekací plošina je určena k použití na strojích Stiga s předním agregátem.

Sekací plošina Villa/Ready Park
85 Combi X
95 Combi X X
105 Combi X X

Řezací plošina se dodává v jedné z následujících verzí:

• S r u čním nastavováním výšky sekání.
• S elektrickým nastavováním výšky sekání.

2.2 OVLÁDACÍ PRVKY

2.2.1 Nastavení výšky sekání

Výšku sekání lze nastavit mezi 25 a 85 mm.

Elektrické nastavení výšky sekání

Nastavení lze plynule měnit pomocí spínače na stroji.

Ruční nastavení výšky sekání

Nastavení lze měnit na řadu pevně daných poloh pomocí páky. Viz obr. 2.

2.2.2 Naklonění dopředu

Zadní část sekací plošiny lze zvednout o 12 mm přemístěním dvou kolíků o jeden otvor dolů od základního nastavení. Viz obr. 2.

2.2.3 Zadní montáž

Zadní část sekací plošiny je připevněna kolíky znázorněnými na obr. 2.

2.2.4 Montáž do nástrojového zvedáku

Plošina se instaluje do nástrojového zvedáku pomocí řetězu a karabin.

Jedna karabina je určena pro pracovní polohu a lze ji posunovat po článcích řetězu za účelem nastavení zvedací síly. Viz obr. 10.

Druhá karabina je určena pro polohu pro čištění.

3 MONTÁŽ

3.1 STROJE S PEVNÝMI PŘÍPOJ-KAMI PLOŠINY

Příklady pevných přípojek plošiny jsou na obr. 3:C a 4:G.

1. Umístěte plošinu před stroj.
2. Zkontrolujte, zda jsou na svém místě tyto montážní body.
   • Držák plošiny (4:G).
3. Podložka (4:F).
4. Pojistný čep (4:E).
5. Podložka (3:D). Pouze modely z roku 2006 a starší.
6. Držák plošiny (3:C).
7. Podložka (3:B).
8. Pojistný kroužek (3:A).

Park 2WD:

1. Odstraňte kolíky a podložku (2:C, 2:D).

2. Na obě strany našroubujte ramena. Viz obr. 5.

3. Nastavte maximální výšku sekání.

4. Nasad'te řemen na řemenici stroje a sekací plošiny.

5. Proved'te základní nastavení sekací plošiny. Viz obr. 3.4.

6. Řemen nainstalujte podle následujícího postupu.

Park 2WD:

Řemen napněte napínací řemenicí. Napínací řemenice musí být na levé straně klínového řemene (z pohledu obsluhy). Viz obr. 10. Park 4WD:

Levou rukou uchopte páku napínáku řemene. Zatáhněte za páku a pravou rukou přiložte napínák na vnější stranu řemene. Viz obr. 9.

Villa, Ready:

Řemen napněte napínací řemenicí. Napínací řemenice musí být na vnitřní straně klinového řemene a musí se snímat doleva (z pohledu obsluhy). Viz obr. 11.

1. Zavěste zařízení do nástrojového zvedáku. Viz obr. 13.

2. Pokud má plošina elektrické nastavování výšky, prípojte kabel do zásuvky vpravo na přední straně stroje. Viz obr. 13.

3.2 STROJE S RYCHLOUPÍNACÍMI PRÍPOJKAMI

Příklad rychloupínacích přípojek je na obr. 12.

1. Umístěte plošinu před stroj.

2. Zkontrolujte, zda jsou rychloupínací přípojky ke stroji upevněny podle pokynů (viz návod dodávaný k přípojkám).

3. Zkontrolujte, zda jsou k rychloupínacím přípojkám přišroubována ramena plošiny. Pokud ne, přišroubujte je. Viz obr. 12.

4. Nastavte maximální výšku sekání.
5. Rychloupínací přípojky nastavte do zadních poloh. Viz samostatný návod.
6. Na řemenici stroje nasad'te řemen.
7. Remen nainstalujte podle následujícího postupu.

Park 2WD:

Řemen napněte napínací řemenicí. Napínací řemenice musí být na levé straně klínového řemene (z pohledu obsluhy). Viz obr. 10.

Park 4WD :

Levou rukou uchopte páku napínáku řemene. Zatáhněte za páku a pravou rukou přiložte napínák na vnější stranu řemene. Viz obr. 9.

Villa, Ready:

Řemen napněte napínací řemenicí. Napínací řemenice musí být na vnitřní straně klínového řemene a musí se snímat doleva (z pohledu obsluhy). Viz obr. 11.

1. Rychloupínací přípojky nastavte do předních poloh. Viz samostatný návod.

2. Zavěste zařízení do nástrojového zvedáku. Viz obr. 13.

3. Proved'te základní nastavení sekací plošiny. Viz obr. 3.4.

4. Pokud má plošina elektrické nastavování výšky, připojte kabel do zásuvky vpravo na přední straně stroje. Viz obr. 13.

3.3 TLAK V PNEUMATIKÁCH

Tlak v pneumatikách zvolte podle následující tabulky.

Model	Tlak (bar/psi)
	Přední Za dní
Park 0,6/9 0,4/6
Villa 0,4/6 1,2/17
Ready 0,4/6 1,2/17

3.4 ZÁKLADNÍ NASTAVENÍ

Aby sekací plošina optimálně sekala, vyžaduje se správné základní nastavení. Plošina je v základním nastavení tehdy, když je zadní okraj 5 mm nad předním okrajem. To znamená, že plošina je nakloněna dopředu.

Podle typu stroje nastavte sekací plošinu do základní polohy.

Na strojích se 17" koly: Do horního otvoru nainstalujte podložky a kolíky. Viz obr. 14.

Na strojích se 16" koly:Do středního otvoru nainstalujte podložky a kolíky. Viz obr. 15.

4 POUŽITÍ STROJE

Zkontrolujte, zda tráva, která se má sekat, neobsahuje žádné cizorodé předměty, např. kameny atd.

4.1 VÝŠKA SEKÁNÍ

Nejlepších výsledků se dosáhne tehdy, když se seká horní třetina trávy, tzn. 2/3 trávy zůstanou na místě. Viz obr. 14.

Pokud je tráva dlouhá a je ji třeba podstatně zkrátit, sekejte dvakrát s různými výškami sekání.

Pokud je povrch trávníku nerovný, nepoužívejte nejnižší výšky sekání. To by mohlo vést k riziku poškození nožů o povrch a odstranění vrchní půdní vrstvy trávníku.

4.2 NÁKLON

Zadní část sekací plošiny lze zvednout tak, aby byla plošina nakloněna dopředu více než při základním nastavení. Tento náklon ovlivní výsledky sekání.

4.2.1 Základní nastavení

Když je plošina v základním nastavení, dosahuje se nejlepšího mulčovacího efektu a useknutá tráva se dobře rozptyluje. Pro normální trávu se doporučuje základní nastavení.

4.2.2 Větší sklon

Když je sekací plošina nakloněna dopředu, snižuje se “Multiclip”-efekt, zatímco se useknutá tráva lépe rozptyluje.

Naklonění dopředu se doporučuje pro silnější trávu.

4.3 RADY PRO SEKÁNÍ

Abyste dosáhli optimálních výsledků sekání, říd'te se následujícími radami:

• Sekejte často.
• Udržujte motor v maximálních otáčkách.
• Tráva by měla být suchá.
• Používejte ostré nože.
• Spodní stranu sekací plošiny udržujte v čistém stavu.

4.4 MULČOVÁNÍ/ZADNÍ VYHAZO-VÁNÍ

Plošina může sekat trávu dvěma způsoby:

• M u l čovat – posekaná tráva se rozptýlí do trávníku.
  • Vyhazovat za plošinu.

Plošina je pri dodání nastavena na mulčování.

Chcete-li vyhazovat trávu za plošinu, musí se odstranit kolík na obr. 18.

Chcete-li odstranit/nainstalovat kolík, uved'te plošinu do čistící nebo servisní polohy.

5 ÚDRŽBA

5.1 PŘÍPRAVA

Veškerý servis a údržba se musí provádět na stojícím stroji s vypnutým motorem.

Proti pohybu stroj vždy zajistěte parkovací brzdou.

Vypněte motor.

Abyste předešli neúmyslnému spuštění motoru, odpojte kabel od zapalovací svíčky a vytáhněte klíček ze zapalování.

5.2 POLOHA PRO ČIŠTĚNÍ

1. Aktivujte parkovací brzdu.
2. Nastavte nástrojový zvedák do přepravní polohy.
3. Nastavte nejvyšší výšku sekání.
4. Podle následujícího postupu demontujte na pravé i levé straně zadní část sekací plošiny:

A. Přizdvihněte pravou zadní stranu plošiny, abys-te uvolnili kolík.
B. Odstraňte kolíky a podložku. Viz obr. 2.
C. Stejným způsobem odstraňte levý kolík s podložkou.
5. Uchopte přední okraj plošiny a zvedněte ho. Zavěste řetěz tak, aby plošina mířila úhlopříčně nahoru. Viz obr. 16.

Je prísně zakázáno spouštět motor, když je plošina v poloze pro čištění.

1. Proved'te opravná opatření a opačným postupem spus'te plošinu k zemi. Podle postupu v oddíle 3 vra'te sekací plošinu na své místo.

5.3 SERVISNÍ POLOHA

5.3.1 Stroje s pevnými přípojkami plošiny

1. Aktivujte parkovací brzdu.
2. Pokud má plošina elektrické nastavování výšky sekání, odpojte kabel od stroje. Viz obr. 13.
3. Nastavte maximální výšku sekání.
4. Viz obr. 2. Podle následujícího postupu demon-tujte na pravé i levé straně zadní část sekací plo-siny:

A. Přizdvihněte pravou zadní stranu plošiny, abys-te uvolnili kolík.
B. Odstraňte kolíky a podložku.
C. Stejným způsobem odstraňte levý kolík s podložkou.
5. Podle následujícího postupu povolte řemen. Park 2WD:

Napínák sejměte z řemene. Viz obr. 10.

Park 4WD:

Levou rukou uchopte páku napínáku řemene. Zatáhněte za páku a pravou rukou odstraňte napínák. Viz obr. 9.

Villa, Ready:

Napínák sejměte z řemene. Viz obr. 11.

1. Stáhněte klínový řemen z řemenice stroje.
2. Uchopte přední okraj plošiny a zvedněte jej. Zvedněte plošinu do zcela svislé polohy tak, aby se zadní stranou opírala o zem. Viz obr. 17.
3. Proved'te opravná opatření a opačným postupem spus'te plošinu k zemi. Podle postupu v oddíle 3.2 vra'te sekací plošinu na své místo.

5.3.2 Stroje s rychloupínacími přípojkami

Příklad rychloupínacích přípojek je na obr. 12.

1. Aktivujte parkovací brzdu.
2. Pokud má plošina elektrické nastavování výšky sekání, odpojte kabel od stroje. Viz obr. 13.
3. Nastavte maximální výšku sekání.
4. Viz obr. 2. Podle následujícího postupu demon-tujte na pravé i levé straně zadní část sekací plo-siny:

A. Přizdvihněte pravou zadní stranu plošiny, abyste uvolnili kolík.
B. Odstraňte kolíky a podložku.
C. Stejným způsobem odstraňte levý kolík s podložkou.
5. Rychloupínací přípojky nastavte do zadních poloh. Viz samostatný návod.
6. Podle následujícího postupu povolte řemen. Park 2WD:

Napínák sejměte z řemene. Viz obr. 10.

Park 4WD:

Levou rukou uchopte páku napínáku řemene.

Zatáhněte za páku a pravou rukou odstraňte napínák. Viz obr. 9.

Villa, Ready:

Napínák sejměte z řemene. Viz obr. 11.

1. Stáhněte klínový řemen z řemenice plošiny.

Než zdvihnete plošinu, přesvědčte se, že jsou rychloupínací přípojky v přední poloze. Jinak hrozí nebezpečí vážného poranění.

1. Rychloupínací přípojky nastavte do přední polohy, viz. návod k přípojkám.
2. Uchopte přední okraj plošiny a zvedněte jej. Zvedněte plošinu do zcela svislé polohy tak, aby se zadní stranou opírala o zem. Viz obr. 20.
3. Proved'te opravná opatření a opačným postupem spus'te plošinu k zemi. Podle postupu v oddíle 3.3 vra'te sekací plošinu na své místo.

5.4 ČIŠTĚNÍ

Spodní strana plošiny se musí po každém použití vyčistit.

Nastavte plošinu do polohy pro čištění.

Pečlivě vyčistěte spodní stranu plošiny. Stroj čistěte vodou a kartáčem.

Až bude povrch úplně suchý a čistý, opravte poškozený lak. Použijte trvanlivou žlutou barvu na kovy ve venkovním prostředí.

5.5 NOŽE

5.5.1 Bezpečnost

V zájmu snížení nebezpečí úrazu v případě střetu se strojem a ochrany důležitých součástí sekací plošiny je stroj vybaven těmito bezpečnostními prvky:

• bezpečnostní šrouby mezi noži a nožovou liš-tou,
• omezovač kroutícího momentu mezi převodovkou a nožovou hřídelí,
• možnost proklouznutí hnacího řemene na plastovém převodovém soukolí.

5.5.2 Výměna nožů

Při výměně nože (nožů) používejte ochranné rukavice, abyste se nezranili.

Pravidelně kontrolujte, zda jsou nože ostré. To je pro kvalitní posekání nezbytné. Nože měňte jednou za rok.

Po každém střetu s cizím předmětem nože zkontrolujte. Jestliže dojde k poškození systému nožů, poškozené díly vyměňte.

Vždy používejte originální náhradní díly. Jiné než originální náhradní díly mohou způsobit zranění, i když se ke stroji hodí.

Nože jsou výměnné. Při výměně se musí vyměnit oba nože na stejné nožové liště, aby byla lišta vyvážená.

Pozor!

Při zpětné montáži zkontrolujte následující:

• Nože a nožová lišta musí být nainstalovány podle obr. 6.
• Nože lze v montážních bodech otočit o 120°. Upevněte je tak, aby navzájem svíraly úhel 90°. Viz níže „5.5.3“.

Utahovací moment:

Šrouby (6:P) - 45 Nm

Bezpečnostní šrouby (6:Q) - 9,8 Nm

V případě nárazu se mohou bezpečnostní šrouby (6:Q) zlomit a nože se mohou ohnout dozadu. V takovém případě nainstalujte originální bezpečnostní šrouby a utáhněte je podle výše popsaného postupu.

5.5.3 Synchronizace, nože

Nože sekací plošiny jsou synchronizované.

Pokud jeden z nožů narazí na pevný předmět (např. kámen), může se jejich synchronizace narušit. V takovém případě hrozí nebezpečí vzájemné kolize nožů.

Správně synchronizované nože musí svírat úhel 90°. Viz obr. 7.

Po nárazu vždy zkontrolujte synchronizaci.

Pokud nože nejsou synchronizovány, může to být způsobenou některou z následujících závad sekací plošiny:

• Řemen prímého pohonu proklouzl na prevodovém soukolí.
• Omezovač kroutícího momentu mezi převodovkou a nožovou hřídelí se pootočil. Je-li sekací plošina správně nastavena, šipky (viz obr. 8) musí být přesně proti sobě. Pootočí-li se omezovač kroutícího momentu, šipky nejsou proti sobě.
• Nůž je na hřídeli nesprávně nainstalován. Lze jej nainstalovat ve třech různých polohách. Viz obr. 5:R.

Je-li synchronizace narušena z prvního nebo druhého důvodu, nechte sekací plošinu opravit v autorizované servisní dílně Stiga.

6 NÁHRADNÍ DÍLY

Originální náhradní díly a příslušenství společností STIGA jsou speciálně určeny pro stroje STIGA. Vezměte, prosím, na vědomí, že „neoriginální“ náhradní díly a příslušenství nebyly zkontrolovány nebo schváleny společností STIGA:

Použití takových dílů a příslušenství může negativně ovlivnit funkce a bezpečnost stroje. Společnost STIGA nepřijímá žádnou odpovědnost za škody nebo zranění způsobené takovými výrobky.

7 REGISTRACE KONSTRUKCE

Tento výrobek nebo jeho díly jsou chráněny následujícími registracemi konstrukce:

EG 000503107

Společnost GGP si vyhrazuje právo provádět změny produktu bez předchozího upozornění.
