KÄYTTÖOHJE VILLA 95 COMBI STIGA

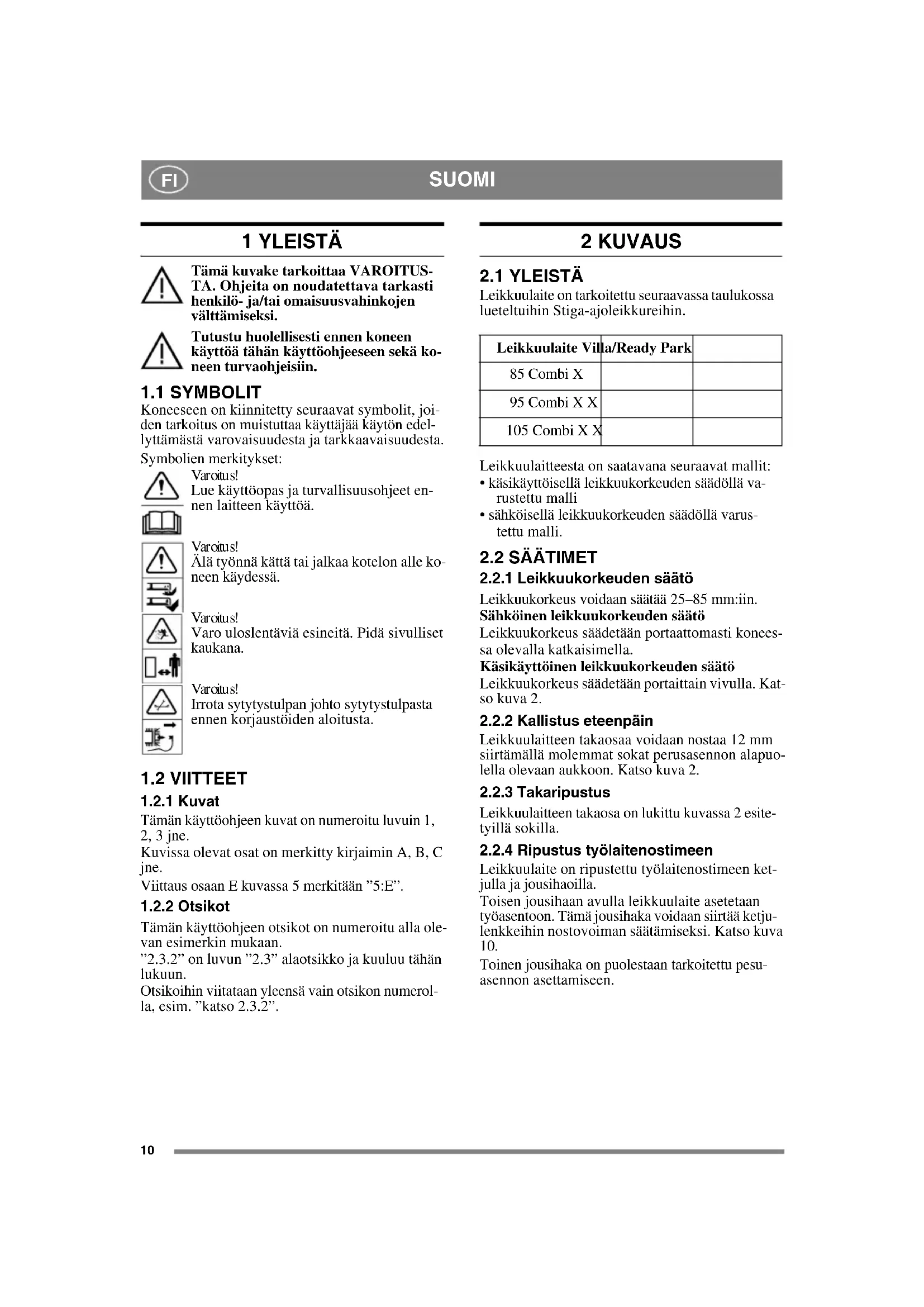

1 YLEISTÄ Tämä kuvake tarkoittaa VAROITUS- TA. Ohjeita on noudatettava tarkasti henkilö- ja/tai omaisuusvahinkojen välttämiseksi. Tutustu huolellisesti ennen koneen käyttöä tähän käyttöohjeeseen sekä ko- neen turvaohjeisiin.

Koneeseen on kiinnitetty seuraavat symbolit, joi- den tarkoitus on muistuttaa käyttäjää käytön edel- lyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Var oitu s! Lue käyttöopas ja turvallisuusohjeet en- nen laitteen käyttöä. Var oitu s! Älä työnnä kättä tai jalkaa kotelon alle ko- neen käydessä. Var oitu s! Varo uloslentäviä esineitä. Pidä sivulliset kaukana. Var oitu s! Irrota sytytystulpan johto sytytystulpasta ennen korjaustöiden aloitusta.

Tämän käyttöohjeen kuvat on numeroitu luvuin 1, 2, 3 jne. Kuvissa olevat osat on merkitty kirjaimin A, B, C jne. Viittaus osaan E kuvassa 5 merkitään ”5:E”.

Tämän käyttöohjeen otsikot on numeroitu alla ole- van esimerkin mukaan. ”2.3.2” on luvun ”2.3” alaotsikko ja kuuluu tähän lukuun. Otsikoihin viitataan yleensä vain otsikon numerol- la, esim. ”katso 2.3.2”. 2 KUVAUS

Leikkuulaite on tarkoitettu seuraavassa taulukossa lueteltuihin Stiga-ajoleikkureihin. Leikkuulaitteesta on saatavana seuraavat mallit:

• käsikäyttöisellä leikkuukorkeuden säädöllä va- rustettu malli

• sähköisellä leikkuukorkeuden säädöllä varus- tettu malli.

2.2.1 Leikkuukorkeuden säätö

Leikkuukorkeus voidaan säätää 25–85 mm:iin. Sähköinen leikkuukorkeuden säätö Leikkuukorkeus säädetään portaattomasti konees- sa olevalla katkaisimella. Käsikäyttöinen leikkuukorkeuden säätö Leikkuukorkeus säädetään portaittain vivulla. Kat- so kuva 2.

2.2.2 Kallistus eteenpäin

Leikkuulaitteen takaosaa voidaan nostaa 12 mm siirtämällä molemmat sokat perusasennon alapuo- lella olevaan aukkoon. Katso kuva 2.

Leikkuulaitteen takaosa on lukittu kuvassa 2 esite- tyillä sokilla.

2.2.4 Ripustus työlaitenostimeen

Leikkuulaite on ripustettu työlaitenostimeen ket- julla ja jousihaoilla. Toisen jousihaan avulla leikkuulaite asetetaan työasentoon. Tämä jousihaka voidaan siirtää ketju- lenkkeihin nostovoiman säätämiseksi. Katso kuva

Toinen jousihaka on puolestaan tarkoitettu pesu- asennon asettamiseen. Leikkuulaite Villa/Ready Park 85 Combi X 95 Combi X X 105 Combi X X11 SUOMI

TEKIINNIKKEILLÄ Esimerkki kiinteistä työlaitekiinnikkeistä, katso kuva 3:C ja 4:G.

1. Aseta leikkuulaite paikalleen koneen eteen.

2. Varmista, että laitekiinnikkeet on asennettu ko-

neeseen alla kuvatulla tavalla. Park 2WD:

• Laitekiinnike (4:G).

• Aluslevy (3:D). Vain koneet vuosimalliin 2006 saakka.

• Laitekiinnike (3:C).

4. Ruuvaa varret kiinni toisiinsa. Katso kuva 5.

5. Säädä leikkuukorkeus ylimpään asentoon.

6. Asenna hihna koneen hihnapyörälle.

7. Suorita leikkuulaitteen perussäätö. Katso “3.4”.

8. Kiristä hihna seuraavasti.

Park 2WD: Kiristä hihna kiristinrullalla. Kiristinrullan tu- lee olla hihnan kuljettajan paikalta katsoen va- semmalla puolella. Katso kuva 10. Park 4WD

Tartu vasemmalla kädellä hihnan kiristimen vi- puun. Vedä vivusta ja aseta kiristin oikealla kä- dellä hihnan ulkosivulle. Katso kuva 9. Villa, Ready

Kiristä hihna kiristinrullalla. Kiristinrullan tu- lee olla hihnan sisäpuolella ja kiristää hihnaa vasemmalle (kuljettajan paikalta katsoen). Kat- so kuva 11.

9. Ripusta leikkuulaite työlaitenostimeen. Katso

kuva 13. 10.Jos leikkuulaitteessa on sähköinen leikkuukor- keuden säätö, liitä sen johto koneessa etuoikeal- la olevaan pistorasiaan. Katso kuva 16.

3.2 KONEET PIKAKIINNIKKEILLÄ

Esimerkki pikakiinnikkeistä, katso kuva 12.

1. Aseta leikkuulaite paikalleen koneen eteen.

2. Tarkasta, että pikakiinnikkeet on asennettu ko-

neeseen pikakiinnikkeiden mukana toimitettu- jen erillisten ohjeiden mukaisesti.

3. Varmista, että työlaitevarret on kierretty kiinni

pikakiinnikkeisiin. Ellei näin ole, kierrä ne kiin- ni. Katso kuva 12.

4. Säädä leikkuukorkeus ylimpään asentoon.

5. Siirrä pikakiinnikkeet takimmaiseen asentoon,

katso erillinen ohje.

6. Asenna hihna koneen hihnapyörälle.

7. Kiristä hihna seuraavasti.

Park 2WD: Kiristä hihna kiristinrullalla. Kiristinrullan tu- lee olla hihnan kuljettajan paikalta katsoen va- semmalla puolella. Katso kuva 10. Park 4WD

Tartu vasemmalla kädellä hihnan kiristimen vi- puun. Vedä vivusta ja aseta kiristin oikealla kä- dellä hihnan ulkosivulle. Katso kuva 9. Villa, Ready

Kiristä hihna kiristinrullalla. Kiristinrullan tu- lee olla hihnan sisäpuolella ja kiristää hihnaa vasemmalle (kuljettajan paikalta katsoen). Kat- so kuva 11.

8. Siirrä pikakiinnikkeet etumaiseen asentoon,

katso erillinen ohje.

9. Ripusta leikkuulaite työlaitenostimeen. Katso

kuva 13. 10.Suorita leikkuulaitteen perussäätö. Katso “3.4”. 11.Jos leikkuulaitteessa on sähköinen leikkuukor- keuden säätö, liitä sen johto koneessa etuoikeal- la olevaan pistorasiaan. Katso kuva 16.

Säädä rengaspaineet seuraavan taulukon mukai- sesti.

Jotta leikkuulaite leikkaisi ruohon parhaalla mah- dollisella tavalla, laitteen perusasento on säädettä- vä oikein. Leikkuulaite on perusasennossa, kun sen takareuna on 5 mm korkeammalla kuin etureu- na. Laite on tällöin kallistunut eteenpäin.uorita leik- kuulaitteen perussäätö nostamalla se ylös ja kiin- nittämällä se seuraavasti. Koneessa, jossa on 17”:n renkaat: Asenna alusle- vyt ja sokat ylimpään aukkoon. Katso kuva 14. Koneessa, jossa on 16”:n renkaat: Asenna alusle- vyt ja sokat keskimmäiseen aukkoon. Katso kuva

4 KÄYTTÖ Tarkista, että leikattavalla nurmialu- eella ei ole vieraita esineitä, kuten kiviä.

Paras leikkuutulos saavutetaan, kun nurmikosta leikataan pois ylin kolmannes. Tällöin nurmikosta jää jäljelle 2/3. Katso kuva 14. Jos ruoho on pitkää ja sitä halutaan leikata runsaas- ti, leikkaa nurmikko kaksi kertaa eri leikkuukorke- utta käyttäen. Älä käytä alimpia leikkuukorkeuksia, jos nurmi- kon pohja on epätasainen. Tällöin alusta saattaa vahingoittaa teriä ja nurmikon ylin maakerros voi leikkautua irti.

Leikkuulaitteen takaosaa nostamalla laite voidaan kallistaa perusasennosta eteenpäin. Kallistuksen vaikutus leikkaustulokseen esitetään seuraavissa kohdissa.

Kun leikkuulaite on perusasennossa, ”Multiclip”- teho on paras mahdollinen ja leikattu ruoho leviää hyvin. Leikkuulaite on suositeltavaa säätää perus- asentoon tavallista nurmikkoa leikattaessa. Kuva

Kun leikkuulaite on kallistettu eteenpäin, ”mul- ching”-teho pienenee ja leikattu ruoho leviää pa- remmin. Leikkuulaitetta on suositeltavaa kallistaa eteen- päin tuuheaa nurmikkoa leikattaessa.

Saavutat parhaan leikkaustuloksen seuraavia oh- jeita noudattamalla:

• Leikkaa nurmikko usein.

• Käytä moottoria täydellä kaasulla.

• Nurmikon on oltava kuivaa.

• Varmista, että terät ovat terävät.

• Pidä leikkuulaitteen pohja puhtaana.

4.4 SILPPUAMINEN/TAAKSEPU-

HALLUS Leikkuulaite voi leikata ruohon kahdella tavalla:

• Silppuaa ja puhaltaa ruohojätteen nurmikon pohjalle.

• Puhaltaa ruohojätteen leikkuulaitteen taakse. Toimitettaessa leikkuulaite on säädetty silppua- vaan käyttöön. Jotta ruoho puhalletaan leikkuulait- teen taakse, pitää kuvassa 18 näkyvä tulppa irrottaa. Tulpan irrottamiseksi ja asentamiseksi leikkuulaite on asetettava pesu- tai huoltoasentoon. 5 KUNNOSSAPITO

Kaikki huoltotyöt saa suorittaa vain, kun kone on paikallaan ja moottori pysäytettynä. Estä koneen siirtyminen kiristämällä seisontajarru. Pysäytä moottori. Estä moottorin tahaton käynnistymi- nen irrottamalla sytytystulpan johto sy- tytystulpasta ja poistamalla avain virtalukosta.

1. Kytke seisontajarru.

2. Aseta työlaitenostin kuljetusasentoon.

3. Säädä leikkuukorkeus ylimpään asentoon.

4. Irrota leikkuulaitteen takaosa oikealla ja vasem-

malla puolella seuraavasti: A. Nosta hieman leikkuulaitteen oikeaa takaosaa, niin että sokan kuormitus pienenee. B. Irrota sokka ja aluslevy. Katso kuva 2. C. Irrota vasen sokka ja aluslevy samalla tavoin.

5. Tartu leikkuulaitteen etureunaan ja nosta laitet-

ta. Kiinnitä ketju niin, että leikkuulaite osoittaa vinosti ylös. Katso kuva 16. Moottoria ei saa koskaan käynnistää, kun leikkuulaite on pesuasennossa. 6.Laske leikkuulaite päinvastaisessa jär- jestyksessä, kun kaikki toimenpiteet on suori- tettu. Palauta leikkuulaite kohdassa “3” kuvatulla tavalla.

5.3.1 Koneet kiinteillä työlaitekiinnikkeillä

Esimerkki kiinteistä työlaitekiinnikkeistä, katso kuva 3:C ja 4:G.

1. Kytke seisontajarru.

2. Jos leikkuulaitteessa on sähköinen leikkuukor-

keuden säätö, irrota sen johto koneesta. Katso kuva 16.

3. Säädä leikkuukorkeus ylimpään asentoon.

4. Katso kuva 2. Irrota leikkuulaitteen takaosa oi-

kealla ja vasemmalla puolella seuraavasti: A. Nosta hieman leikkuulaitteen oikeaa takaosaa, niin että sokan kuormitus pienenee. B. Irrota sokka ja aluslevy. Katso kuva 2. C. Irrota vasen sokka ja aluslevy samalla tavoin.

5. Löysää hihna alla esitetyllä tavalla.

Vedä kiristinrulla irti hihnasta. Katso kuva 10.13 SUOMI

Park 4WD: Tartu vasemmalla kädellä hihnan kiristimen vi- puun. Vedä vivusta ja irrota kiristin hihnasta oi- kealla kädellä. Katso kuva 9. Villa, Ready

Vedä kiristinrulla irti hihnasta. Katso kuva 11.

6. Irrota hihna koneen hihnapyörältä.

7. Tartu leikkuulaitteen etureunaan ja nosta laitet-

ta. Nosta leikkuulaitetta, kunnes se on täysin pystysuorassa ja sen takareuna nojaa alustaa vasten. Katso kuva 20.

8. Laske leikkuulaite päinvastaisessa järjestykses-

sä, kun kaikki toimenpiteet on suoritettu. Palau- ta leikkuulaite kohdassa 3.2 kuvatulla tavalla.

5.3.2 Koneet pikakiinnikkeillä

Esimerkki pikakiinnikkeistä, katso kuva 12.

1. Kytke seisontajarru.

2. Jos leikkuulaitteessa on sähköinen leikkuukor-

keuden säätö, irrota sen johto koneesta. Katso kuva 16.

3. Säädä leikkuukorkeus ylimpään asentoon.

4. Katso kuva 2. Irrota leikkuulaitteen takaosa oi-

kealla ja vasemmalla puolella seuraavasti: A. Nosta hieman leikkuulaitteen oikeaa takaosaa, niin että sokan kuormitus pienenee. B. Irrota sokka ja aluslevy. Katso kuva 2. C. Irrota vasen sokka ja aluslevy samalla tavoin.

5. Siirrä pikakiinnikkeet takimmaiseen asentoon,

katso erillinen ohje.

6. Löysää hihna alla esitetyllä tavalla.

Vedä kiristinrulla irti hihnasta. Katso kuva 10. Park 4WD

Tartu vasemmalla kädellä hihnan kiristimen vi- puun. Vedä vivusta ja irrota kiristin hihnasta oi- kealla kädellä. Katso kuva 9. Villa, Ready

Vedä kiristinrulla irti hihnasta. Katso kuva 11.

7. Irrota hihna leikkuulaitteen hihnapyörältä.

Varmista ennen leikkuulaitteen nosta- mista, että pikakiinnikkeet ovat etu- maisissa asennoissaan. Muuten on olemassa puristumisvaara.

8. Siirrä pikakiinnikkeet etumaiseen asentoon,

katso erillinen ohje.

9. Tartu leikkuulaitteen etureunaan ja nosta laitet-

ta. Nosta leikkuulaitetta, kunnes se on täysin pystysuorassa ja sen takareuna nojaa alustaa vasten. Katso kuva 20. 10.Laske leikkuulaite päinvastaisessa järjestykses- sä, kun kaikki toimenpiteet on suoritettu. Palauta leikkuulaite kohdassa 3.3 kuvatulla tavalla.

Puhdista leikkuulaitteen pohja jokaisen käyttöker- ran jälkeen. Aseta leikkuulaite pesuasentoon. Puhdista leikkuulaitteen pohja huolellisesti. Käytä vettä ja harjaa. Kun pinnat ovat täysin kuivat ja puhtaat, maalipin- ta on korjattava. Käytä kulutusta kestävää keltaista maalia, joka soveltuu ulkona käytettäville metalli- pinnoille.

Törmäysvaurioiden minimoimiseksi ja leikkuu- laitteen tärkeiden osien suojaamiseksi leikkuulait- teessa on seuraavassa kuvattu sisäänrakennettu voimanrajoitus.

• Murtoruuvit terien ja teräpalkin välillä.

• Momentinrajoitus hammaspyörän ja teräakselin välillä.

• Hammashihnalla mahdollisuus luistaa muovi- hammaspyörällä.

Käytä suojakäsineitä teriä vaihdettaes- sa viiltohaavojen välttämiseksi. Tarkista, että terät ovat terävät. Näin var- mistat parhaan leikkuutuloksen. Terät pitää vaihtaa kerran vuodessa. Tarkista terät aina sen jälkeen, kun ne ovat osuneet johonkin esteeseen. Jos terät ovat vaurioituneet, vialliset osat on vaihdettava. Käytä vain alkuperäisvaraosia. Muiden kuin alkuperäisten varaosien käyttö saattaa aiheuttaa vaaratilanteen, vaik- ka ne sopisivatkin koneeseen. Terät voidaan vaihtaa. Teriä vaihdettaessa teräpal- kin molemmat terät on aina vaihdettava epätasa- painon välttämiseksi. Huom! Huomaa seuraavat asennuksen yhteydessä:

• Terät ja teräpalkki pitää asentaa kuvassa 6 osoi- tetulla tavalla.

• Terät kiertyvät 1/3-kierrosta kiinnikkeissään. Säädä terien asento niin, että terät ovat kohti- suoraan toisiinsa nähden. Katso “5.5.3” alla. Tiukkuus: Ruuvit (6:P): 45 Nm Murtoruuvit (6:Q): 9,8 Nm Törmäyksessä murtoruuvit (6:Q) voivat katketa ja terät kääntyvät sivuun. Asenna tällöin uudet alku- peräiset murtoruuvit ja kiristä ne edellä mainittuun momenttiin.14 SUOMI

5.5.3 Tahdistetut terät

Leikkuulaitteessa on tahdistetut terät. Jos jokin teristä on osunut kiinteään esteeseen, esim. kiveen, tahdistus saattaa muuttua. Tällöin on olemassa riski, että terät osuvat toisiinsa. Terät on tahdistettu oikein, kun ne liikkuvat 90 as- teen kulmassa toisiinsa nähden. Katso kuva 7. Tarkista tahdistus aina törmäyksen jälkeen. Jos terät ovat väärässä asennossa toisiinsa nähden, leikkuulaitteessa voi olla jokin seuraavista vioista:

• Hammashihna luistaa hammaspyörällä.

• Hammaspyörän ja teräakselin välinen momen- tinrajoitus on lauennut. Ehjässä laitteessa kuvan 8 nuolet ovat vastakkain. Kun momentinrajoi- tus on lauennut, nuolet eivät ole vastakkain.

• Teräpalkki on asennettu väärin teräakselille. Se voidaan asentaa kolmeen eri asentoon. Katso 6:R. Jos tahdistusvirhe johtuu kahdesta ensin mainitus- ta syystä, toimita leikkuulaite valtuutettuun Stiga- huoltoon. 6 VARAOSAT STIGA-alkuperäisvaraosat ja -tarvikkeet on suun- niteltu erityisesti STIGA-koneita varten. Huomaa, että STIGA ei ole tarkastanut eikä hyväksynyt ei- alkuperäisiä varaosia ja tarvikkeita. Näiden osien ja tarvikkeiden käyttö voi vaikuttaa koneen toimintaan ja turval- lisuuteen. STIGA ei vastaa näiden tuot- teiden käytöstä aiheutuneista vaurioista. 7 MALLISUOJAT Tämä tuote ja sen osat on suojattu seuraavilla mal- lisuojilla: EG 000503107 GGP pidättää oikeuden tehdä tuotteisiin muutok- sia ilman erillistä ilmoitusta.15 DANSK
