NAVODILA ZA UPORABO GE 7 Flex

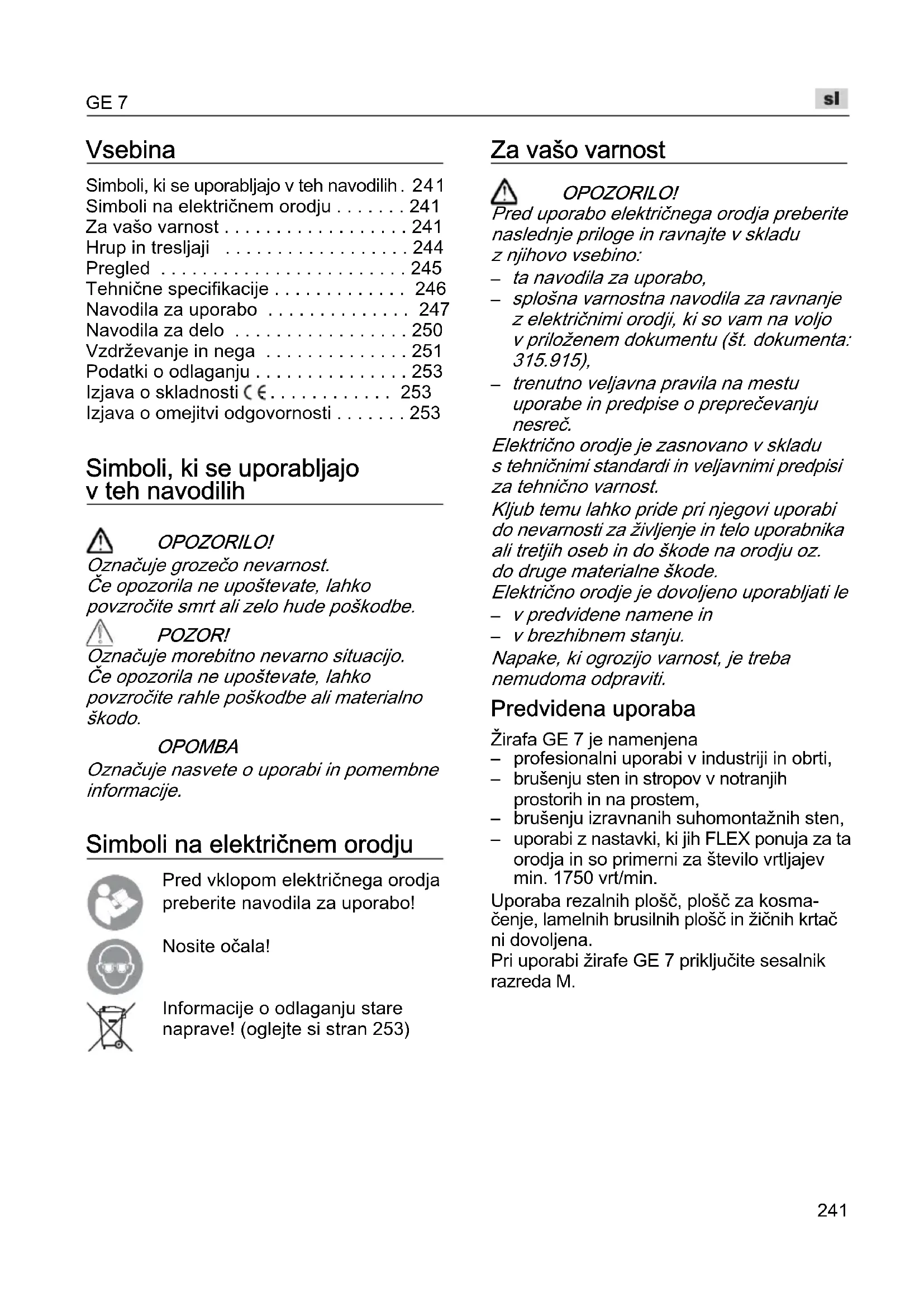

Vsebina Simboli, ki se uporabljajo v teh navodilih

• Simboli na električnem orodju p. 241
• Za vašo varnost p. 241
• Hrup in tresljaji p. 244
• Pregled p. 245
• Tehnične specifikacije p. 246
• Navodila za uporabo p. 247
• Navodila za delo p. 250
• Vzdrževanje in nega p. 251
• Podatki o odlaganju p. 253
• Izjava o skladnosti p. 253
• Izjava o omejitvi odgovornosti Simboli, ki se uporabljajo v teh navodilih OPOZORILO! Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe. POZOR! Označuje morebitno nevarno situacijo. Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo. OPOMBA Označuje nasvete o uporabi in pomembne informacije. Simboli na električnem orodju Pred vklopom električnega orodja preberite navodila za uporabo! Nosite očala! Informacije o odlaganju stare naprave! (oglejte si stran 253) Za vašo varnost OPOZORILO! Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino: p. 253

splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),

trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč. Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost. Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode. Električno orodje je dovoljeno uporabljati le

v brezhibnem stanju. Napake, ki ogrozijo varnost, je treba nemudoma odpraviti. Predvidena uporaba Žirafa GE 7 je namenjena

uporabi z nastavki, ki jih FLEX ponuja za ta orodja in so primerni za število vrtljajev min. 1750 vrt/min. Uporaba rezalnih plošč, plošč za kosma- čenje, lamelnih brusilnih plošč in žičnih krtač ni dovoljena. Pri uporabi žirafe GE 7 priključite sesalnik razreda M.GE 7

Varnostna navodila OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo.

To orodje je treba uporabljati kot brusilnik z brusilnim papirjem. Upoštevajte vsa opozorila, navodila, slikovne prikaze in podatke, ki ste jih prejeli skupaj z elek- tričnim orodjem. Zaradi nespoštovanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali težkih telesnih poškodb.

To električno orodje ni primerno za brušenje, delo z žičnimi krtačami, poliranje in rezanje. Vrste uporabe, za katere električno orodje ni predvideno, lahko ogrozijo Vašo varnost in povzročijo telesne poškodbe.

Ne uporabljajte pripomočkov, ki jih posebej za to orodje ni izdelal in priporočil proizvajalec orodja. Čeprav je pripomoček mogoče priključiti na vaše električno orodje, ta ni nujno tudi varen.

Nazivna hitrost pripomočka mora biti vsaj enaka največji hitrosti, ki je označena na električnem orodju. Pripomočki, ki se vrtijo z večjo hitrostjo od nazivne hitrosti, se lahko zlomijo ali razpadejo.

Zunanji premer in debelina vašega pripomočka morata biti v predvidenem območju zmogljivosti vašega električnega orodja. Prevelikih ali premajhnih pripomočkov ni mogoče primerno zaščititi ali upravljati.

Navojni nosilci pripomočkov morajo ustrezati navojem na vretenu brusilnika. Pri pripomočkih, ki jih namestite s prirobnicami, morajo natične odprtine pripomočkov ustrezati premeru prirobnice. Pripomočki, ki ne ustrezajo vpenjalnemu držalu električnega orodja, so neuravnoteženi, se preveč tresejo in lahko povzročijo izgubo nadzora.

Ne uporabljajte poškodovanih vsadnih orodij. Pred vsako uporabo preglejte brusilne kolute, če se ne luščijo oziroma če nimajo razpok, brusilne krožnike, če nimajo razpok oziroma če niso močno obrabljeni ali izrabljeni, žične ščetke pa, če nimajo zrahljanih ali odlomljenih žic. Če pade električno orodje ali vsadno orodje na tla, poglejte, če ni poškodovano in uporabljajte samo nepoškodovana vsadna orodja. Po kontroli in vstavljanju vsadnega orodja se ne zadržujte v ravnini vrtečega se vsadnega orodja, kar velja tudi za druge osebe v bližini. Električno orodje naj eno minuto deluje z najvišjim številom vrtljajev. Poškodovana vsadna orodja se največkrat zlomijo med tem preizkusnim časom.

Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo telesne poškodbe, tudi izven neposrednega delovnega območja.

Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar.GE 7

Držite kabel proč od vrtečega pripomočka. V primeru, da izgubite nadzor nad orodjem, lahko orodje prereže kabel ali se zanj zatakne in vam roko lahko potegne v vrteči pripomoček.

Nikoli ne odložite električnega orodja, preden se popolnoma ustavi. Vrteči se pripomoček se lahko zatakne za površino in povzroči, da električno orodje uide izpod vašega nadzora.

Ne vklapljajte električnega orodja, kadar ga nosite ob boku. Vrteči pripomoček se lahko nenamerno zatakne za vaša oblačila, kar ga potegne proti vašemu telesu.

Redno čistite zračnike električnega orodja. Ventilator motorja sesa prah v ohišje. Prekomerna količina nabranega kovinskega prahu lahko povzroči električni udar.

Ne upravljajte električnega orodja v bližini vnetljivih materialov. Iskre lahko vnamejo te materiale.

Ne uporabljajte pripomočkov, za katere so potrebna tekoča hladilna sredstva. Z uporabo vode ali drugega tekočega hladilnega sredstva lahko povzročite električni udar, ki lahko povzroči tudi smrt. Odskok in podobna opozorila Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali bloki- ranje ima za posledico takojšnjo ustavitev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja.Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelo- vanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo.Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.

Trdno držite električno orodje in se postavite tako, da lahko z rokami in telesom obvladate silo odskoka. Za učinkovit nadzor nad odskokom ali sunkom med zagonom vedno uporabljajte dodatni ročaj, če ga ima orodje. Upravljavec lahko nadzoruje sunek ali silo odskoka, če izvede ustrezne varnostne ukrepe.

Nikoli ne postavljajte svoje dlani v bližino vrtečega pripomočka. Pripomoček lahko odskoči na vašo dlan.

Ne postavljajte se v območje, kamor se lahko orodje premakne v primeru odskoka. Električno orodje bo ob odskoku odletelo v nasprotno smer gibanja polirne naprave na točki stiska.

Posebej previdni dobite pri obdelovanju kotov, ostrih robov ipd. Pazite, da orodje ne poskakuje ali se zatakne. Koti, ostri robovi ali poskakovanje pogosto povzročijo zatikanje vrtečega pripomočka in izgubo nadzora ali odskok. To lahko povzroči izgubo nadzora ali odskok.

Ne pritrjujte lesoreznega rezila z verigo ali zobate rezalne plošče. Takšna rezila pogosto povzročajo odskok in izgubo nadzora. Posebna opozorila za brušenje z brusnim papirjem Ne uporabljajte predimenzioniranih brusilnih listov, temveč upoštevajte podatke proizvajalca o velikosti žaginega lista. Brusilni listi, ki gledajo čez brusilni krožnik, lahko povzročijo telesne poškodbe ali pa blokiranje in trganje žaginega lista oziroma povratni udarec. Dodatna varnostna navodila

Uporabljajte izključno podaljške, ki

primerni za uporabo na prostem.

Odsvetujemo brušenje barv, ki vsebujejo svinec. Za odstranjevanje barv, ki vsebujejo svinec, naj poskrbi strokovno osebje.

Pri brušenju mavčnih plošč oz. mavca lahko nastane statična elektrika. Za vašo varnost je žirafa ozemljena. Za sesanje uporabljajte le ozemljene sesalnike.GE 7

Ne obdelujte materialov, pri katerih se lahko sproščajo zdravju škodljive snovi (npr. azbest). Poskrbite za varnostne ukrepe, če se lahko sprošča zdravju škodljiv, gorljiv ali eksploziven prah. Nosite protiprašno masko. Uporabljajte naprave za odsesavanje. Materialna škoda! Omrežna napetost mora ustrezati podatkom o dopustni napetosti na tipski ploščici. Hrup in tresljaji OPOMBA Vrednosti za nivo hrupa, ocenjenega s stopnjo A, ter skupne vrednosti tresljajev so navedene v razpredelnici „Tehnične specifikacije“. Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 60745. POZOR! Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo. POMBA Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 60745, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe. Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev. POZOR! Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.GE 7

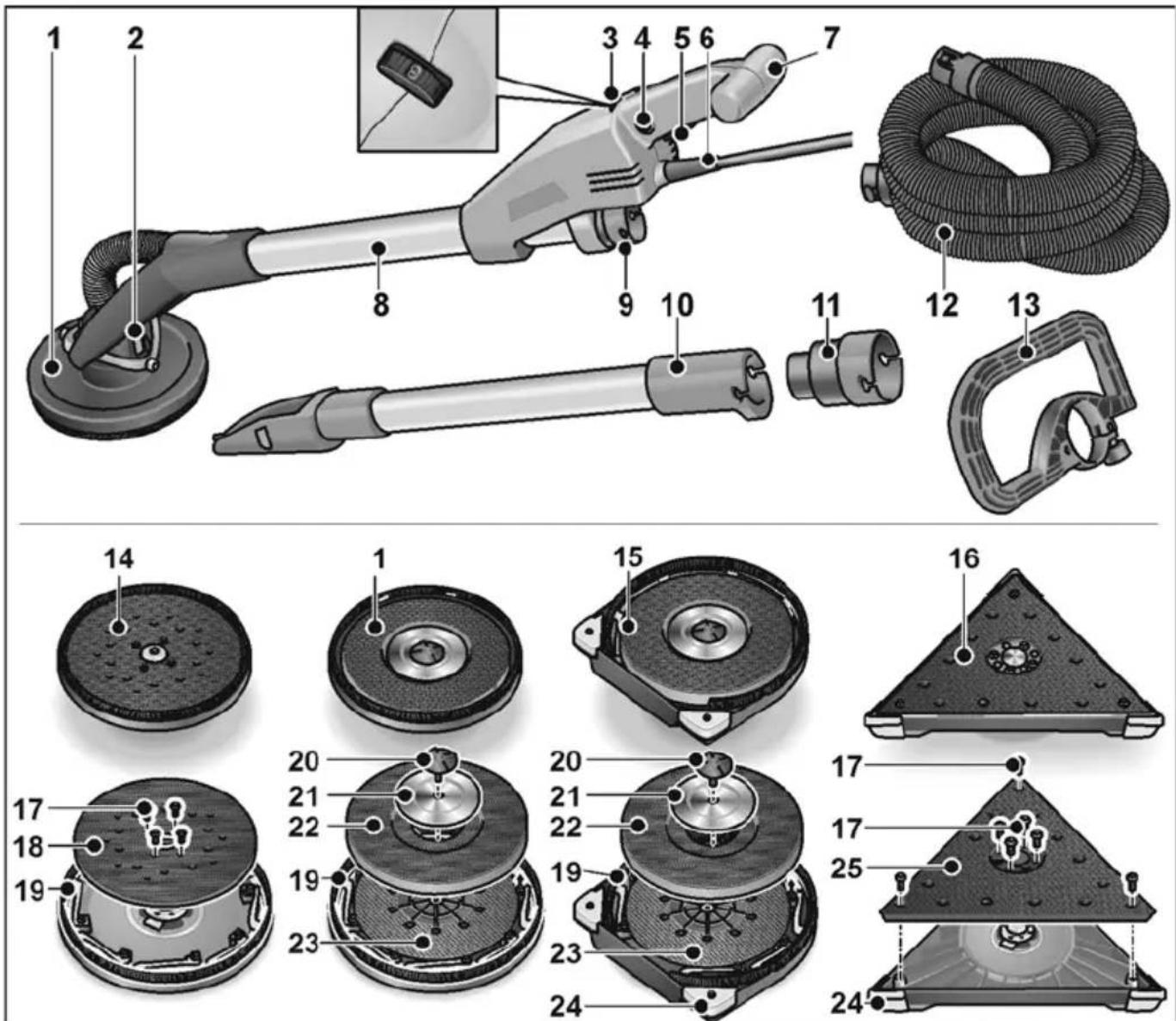

Pregled 1 Brusilna glava z zaprtim krtačnim vencem 2 Kardansko uležajenje 3 Nastavitveno kolesce za izbiro števila vrtljajev 4 Gumb za zaklep stikala 5Stikalo 6 Priključni kabel 5,0 m z vtičem 7Ročaj 8 Cevasti ročaj 9 Priključni nastavek 32 mm 10 Podaljševalna cev (dodatna oprema) 11 Adapter za sesalno cev (dodatna oprema) za priključevanje električnih orodij z običajnimi priključnimi nastavki 12 Sesalna cev 13 Ločni ročaj (dodatna oprema) 14 Ekscentrična brusilna glava 15 Brusilna glava z odprtim krtačnim vencem za brušenje robov 16 Trikotna brusilna glava 17 Pritrdilni vijaki 18 Ekscentrični krožnik 19 Krtačni venec 20 Vijak 21 Zadrževalna podložka 22 Krožnik 23 Podporni krožnik 24 Zamenljivi zaščitni koti 25 Trikotni krožnikGE 7

Tehnične specifikacije Vrsta orodja Žirafa z okroglo glavo z okroglo glavo, blizu roba s trikotno glavo z ekscen- trič-no glavo Razred zaščite I Nazivna moč W 710 Dolžina mm 1520 Teža (brez kablov) kg 4,2 4,4 4,5 Sesalna cev/dolžina x premer mm 4000x32 Število vrtljajev v prostem teku vrt/min 1100–1650 - - Izmerjeno število vrtljajev vrt/min 2600 - - Število gibov v prostem teku vrt/min - 3800-5700 3100-4600 Premer brusilnega krožnika mm 225 - 225 Dolžina robu mm - 295 - Brusilni gib mm - 4 S stopnjo A ocenjen nivo hrupa v skladu z EN 60745 (glejte „Hrup in tresljaji“): Zvočni tlak L

dB(A) 74 78 78 Raven zvočne moči L

pri brušenju izravnanih sten iz mavčnih plošč m/s

Navodila za uporabo Pred vklopom električnega orodja Električno orodje in pribor odstranite iz embalaže in preverite, ali je pošiljka popolna in nepoškodovana. Priključitev sesalnika

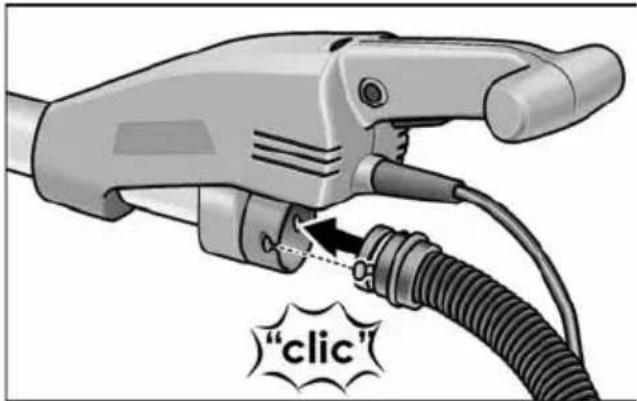

Sesalno cev priključite na priključni nastavek 32 mm. OPOMBA Priključni nastavek za GE 7 je nov izdelek. Če s sesalno cevjo žirafe GE 7 uporabljate druga električna orodja, lahko uporabite adapter iz programa pribora FLEX. Pritrditev/menjava brusilne glave POZOR! Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice. Za pritrditev: Pritisnite obe zapori na menjalni glavi orodja (1.). Menjalno glavo orodja nataknite na brusilno glavo (2.). Preverite, ali sta se zapori vrnili v izhodiščni položaj. Za menjavo: Pritisnite obe zapori na menjalni glavi orodja (1.) in odstranite brusilno glavo (2.). OPOMBA Trikotno in ekscentrično brusilno glavo lahko pritrdite/zamenjate na enak način. Uporaba sistema za sesanje PREVIDNO!

Če uporabljate vrečko za prah, ki ni primerna za prah, ki nastaja pri suho- montažni gradnji, se lahko količina prašnih delcev v zraku na delovnem mestu poveča. Dolgoročno lahko velika količina prahu v zraku povzroči poškodbe človeškega dihalnega sistema.GE 7

V sesalnik v skladu z navodili, ki so mu priložena, vstavite posebno vrečko za prah, ki nastaja pri suhomontažni gradnji.

Sesalno cev priključite na sesalnik. Upoštevajte navodila za uporabo sesalnika! Preverite, ali je cev dobro pritrjena! Po potrebi uporabite ustrezen adapter. OPOMBA Če za svoj sesalnik potrebujete poseben priključni nastavek, lahko spojko odstranite in izberete ustrezen adapter iz programa pribora FLEX. Pritrjevanje in menjava brusilnega sredstva POZOR! Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.

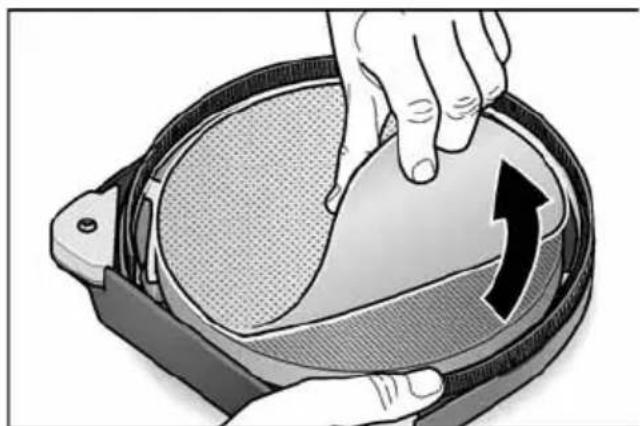

Obrabljen brusilni list povlecite s krožnika.

Preizkusite orodje, da tako preverite, ali je brusilno sredstvo sredinsko vpeto. POZOR! Krožnika nikoli ne uporabljajte kot brusilno sredstvo. Žirafe nikoli ne uporabljajte brez brusilnega lista, sicer se lahko delovna površina hudo poškoduje! Vklop in izklop orodja Vklop orodja:

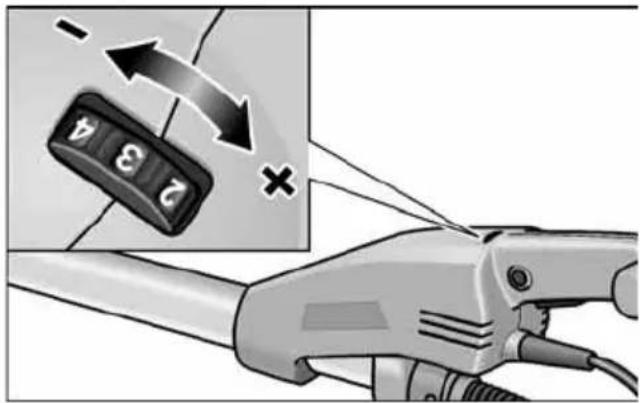

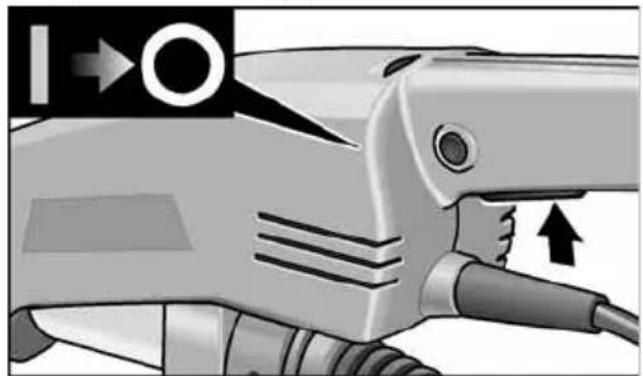

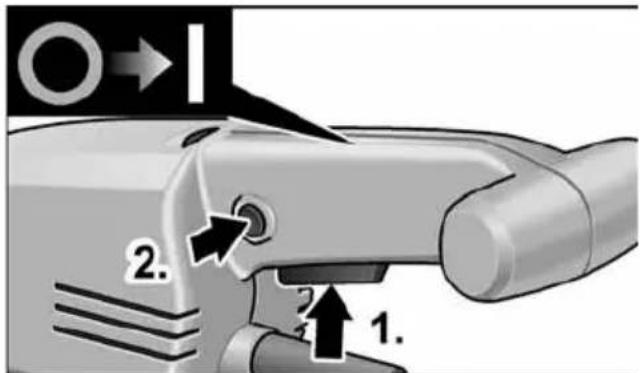

Na kratko pritisnite stikalo. Vnaprejšnja izbira hitrosti Za nastavitev hitrosti delovanja vrtljivi gumb nastavite na želeno vrednost.GE 7

Uporaba podaljška (dodatna oprema) Za žirafo GE 7 je na voljo podaljševalna cev. Z uporabo podaljševalne cevi je mogoče povečati doseg pri delu z žirafo.

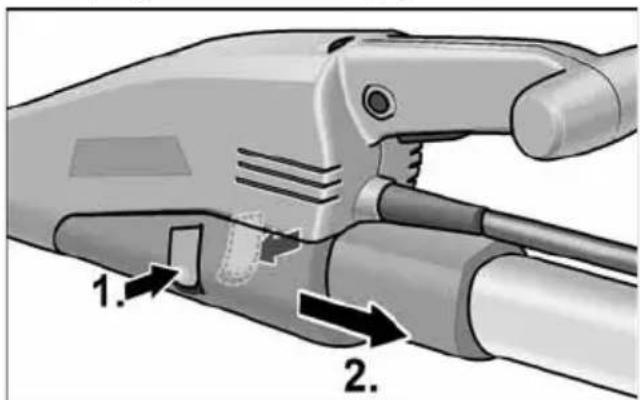

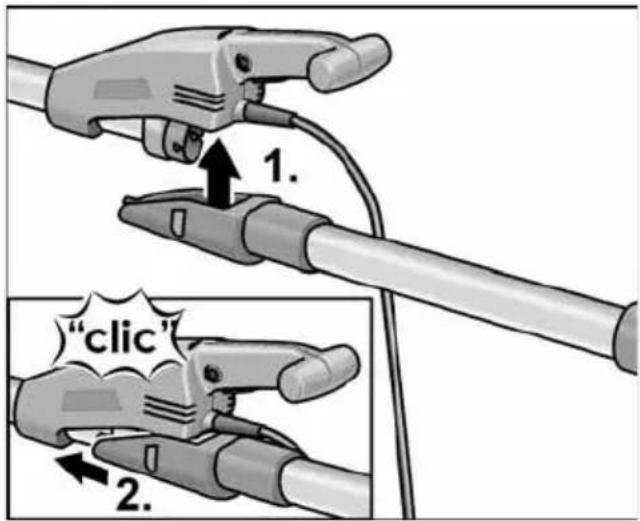

Podaljševalno cev s spodnje strani nastavite na ohišje žirafe (

Za odstranjevanje pritisnite obe zaponki (

) in snemite podaljševalno cev (

Uporaba ločnega ročaja (dodatna oprema) Za stabiliziranje delovnega položaja lahko na cevasti ročaj pritrdite ločni ročaj. Položaj ročaja lahko določite po svoji želji. Uporaba adapterja za sesalno cev (dodatna oprema) Adapter lahko uporabite za priklop sesalnih cevi različnih mer. Delo z električnim orodjem POZOR! Električno orodje trdno držite z obema rokama! Ena roka mora biti med delom ves čas na ročaju s stikalom – tudi pri delu s podaljševalno cevjo. Roke ne smejo priti v območje brusilne glave. To lahko povzroči ukleščenje roke, saj se brusilna glava premika v različne smeri.

4. Nastavite želeno število vrtljajev.

način dosežete najboljšo kombinacijo dosega in vzvoda za uporabo.

9. Silo povečajte, da brusilni list pride v stik

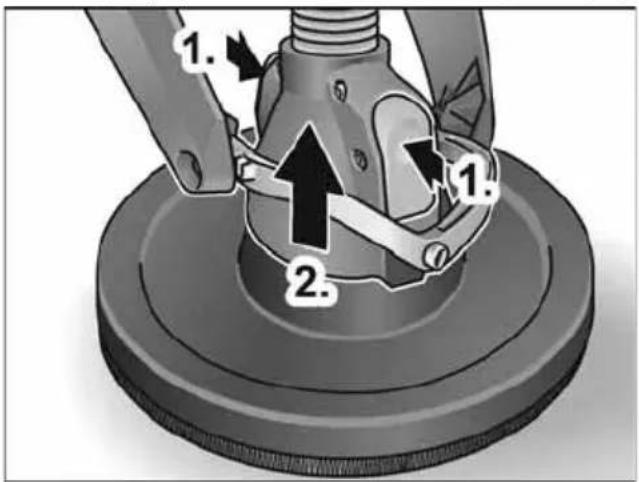

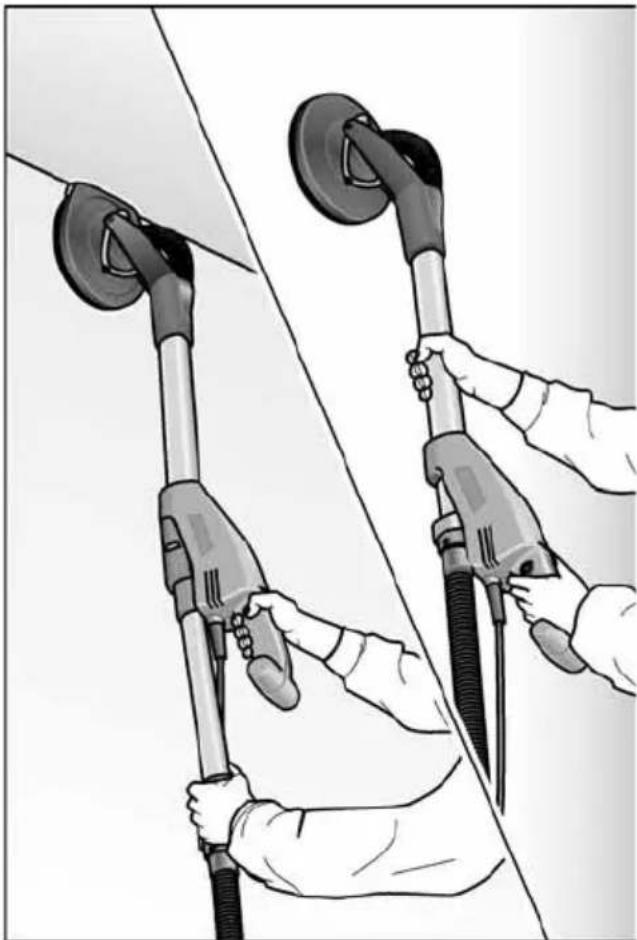

POZOR! Vrteči se deli na brusilni glavi ne smejo priti v stik z ostrimi predmeti (npr. žeblji, vijaki, električnimi omaricami). Če pride do takšnih stikov s štrlečimi predmeti, se lahko krožnik poškoduje. Če se krožnik poškoduje ali močno obrabi, ga je mogoče zamenjati (glejte odstavek „Vzdrževanje in nega“). Navodila za delo Krtačni venec Krtačni venec obdaja brusilno glavo. Ta venec služi dvema namenoma:

Ker venec štrli čez površino brusilne plošče, je prvi, ki pride v stik z delovno površino. Na ta način se brusilna glava usmeri vzporedno z delovno površino, preden brusilno sredstvo pride v stik z delovno površino. Na ta način se prepreči, da bi rob brusilne plošče povzročil nastanek srpaste luknje.

Namen venca je tudi zadrževanje prahu, preden ga sesalnik odsesa. Če se krtačni venec poškoduje ali kaže znake močne obrabe, ga je treba zamenjati (glejte odstavek „Vzdrževanje in nega“). Nadomestne krtačne vence lahko dobite pri vsakem servisnem centru FLEX. Brušenje pri suhomontažni gradnji Žirafa ima edinstveno gibljivo glavo. Ker se ta glava lahko obrača v različne smeri, se lahko brusilna glava prilagodi delovni površini. Na ta način lahko uporabnik brusi zgornje, srednje in spodnje dele sten oz. stropov, ne da bi moral spremeniti svojo držo. Pritisk na brusilno glavo mora biti ravno dovolj močan, da se brusilna plošča obdrži v stiku z delovno površino. Prevelik pritisk lahko povzroči nezaželene praske spiralnih oblik in neravno delovno površino. Dokler je brusilna plošča v stiku z delovno površino, brusilnik ves čas premikajte. Pri tem poskrbite, da so gibi enakomerni in široki. Če brusilnik držite na enem mestu na delovni površini ali ga premikate neenakomerno, lahko s tem povzročite nezaželene praske spiralnih oblik in neravno delovno površino. OPOMBA Žirafa ima varnostno funkcijo izklopa ob preobremenitvi. V primeru prevelike obremenitve se orodje izklopi in takoj spet vklopi.GE 7

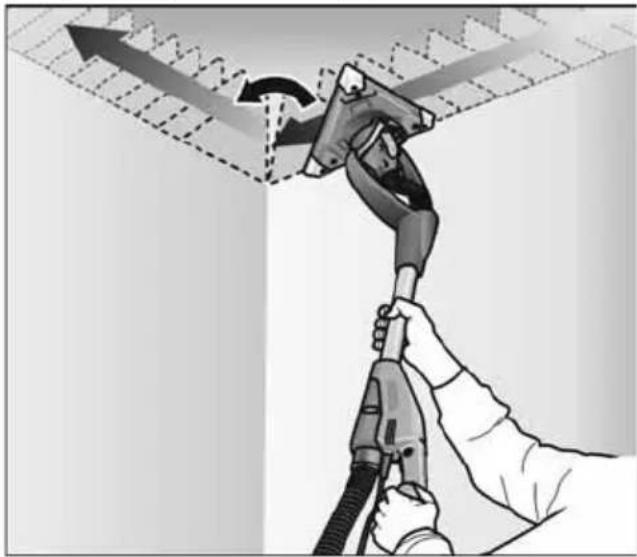

Trikotna brusilna glava Trikotna brusilna glava se ne vrti, ampak izvaja nihajne brusilne gibe. Ker ima trikotna brusilna glava vrtljivi ležaj, lahko z njo brusite do kotov stene/stropa. Vzdrževanje in nega OPOZORILO! Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.. Čiščenje OPOZORILO! Ne uporabljajte vode ali tekočih čistilnih sredstev.

Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom.

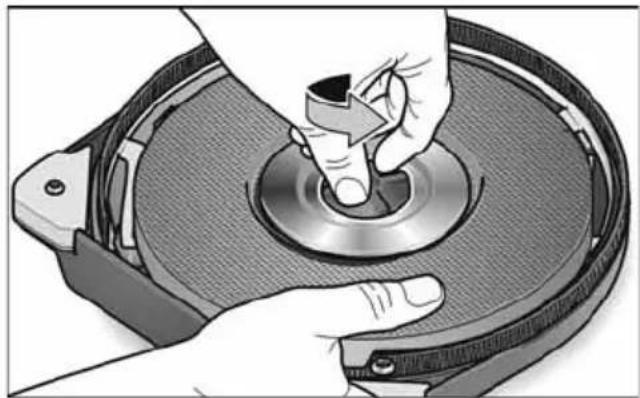

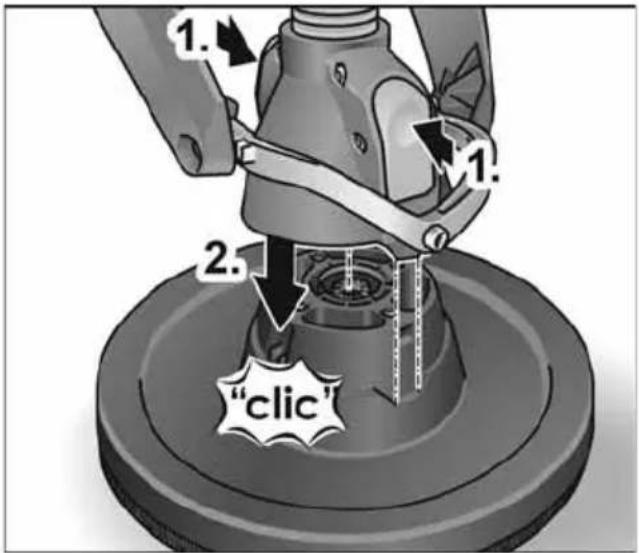

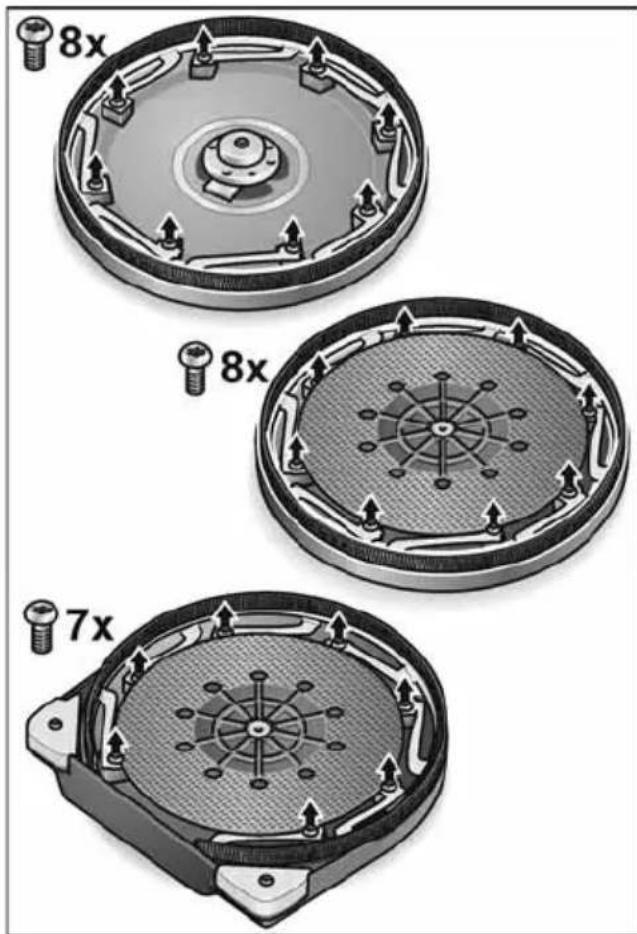

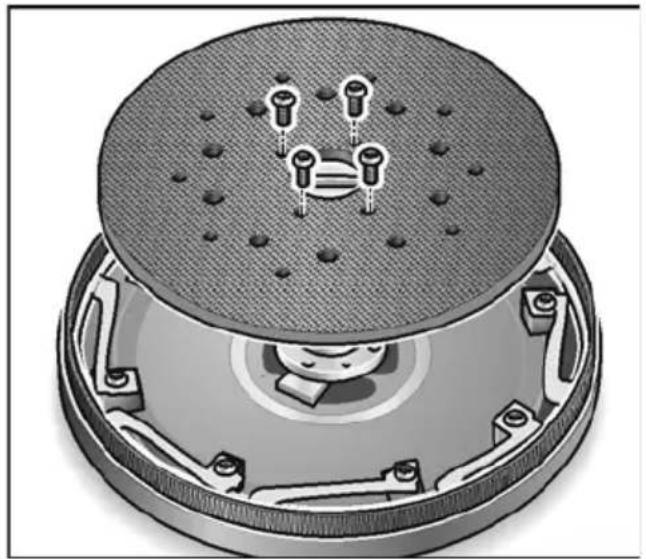

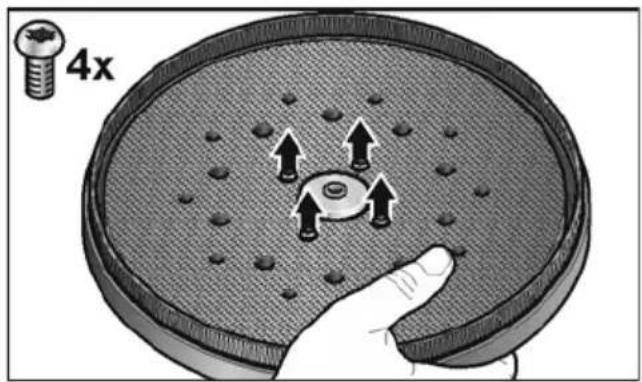

Brusilno glavo in kardansko uležajenje izpihajte s suhim stisnjenim zrakom. Menjava krožnika ali podpornega krožnika Brusilno ploščo primite skupaj z brusilno glavo, da preprečite vrtenje brusilne plošče. Vijake odvijte v nasprotni smeri urnega kazalca in jih odstranite. Krožnika lahko snamete/odstraniten.GE 7

Razstavite brusilno glavo (glejte odstavek „Menjava krožnika ali podpornega krožnika“).

Venec vzemite iz ohišja.

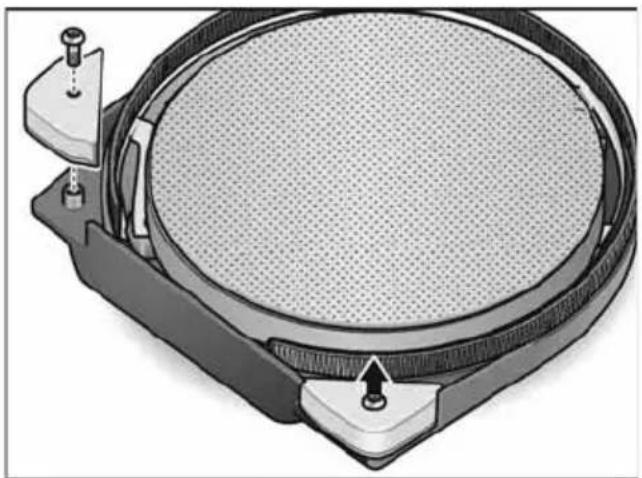

Menjava zaščitnih kotov

Namestite nove zaščitne kote. Priporočamo, da v kotih delate z manjšim pritiskom, saj pride do večje obremenitve konic trikotnega brusilnega krožnika. Močno obrabljene kote trikotnega brusilnega krožnika lahko preprosto zamenjate. Popravila Popravila lahko izvede samo pooblaščena servisni center za stranke. OPOMBA V garancijski dobi ne odvijajte vijakov na glavi gonila. V primeru neupoštevanja se garancijske obveznosti proizvajalca štejejo za nične. Nadomestni deli in pripomočki Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca. Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com Podatki o odlaganju OPOZORILO! Pri odvečnih električnih orodjih odstranite napajalni kabel, da bodo uporabna. Električnih orodij ne odstranite med gospodinjske odpadke! V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način

OPOMBA Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca! Izjava o skladnosti Na lastno odgovornost izjavljamo, da je izdelek, opisan v “Tehnične specifikacije”, skladen z naslednjimi standardi ali normativnimi dokumenti: EN 60745 v skladu z določbami iz direktiv 2014/30/EU,2006/42/EG, 2011/65/EU

Odgovornost za tehnično dokumentacijo

71711 Steinheim/Murr Izjava o omejitvi odgovornosti Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev. Klaus Peter WeinperEckhard Rühle Manager Research &Development (R & D)Head of QualityDepartment (QD)GE 7
