LIETOŠANAS INSTRUKCIJA GE 7 Flex

• Saturs Izmantotie simboli p. 323
• Simboli uz instrumenta p. 323
• Jūsu drošībai p. 323
• Trokšņi un vibrācija p. 326
• Īss apskats p. 327
• Tehniskā informācija p. 328
• Lietošanas noteikumi p. 329
• Darba norādījumi p. 332
• Tehniskā apkope un kopšana p. 333
• Norādījumi par likvidēšanu p. 335
• -Atbilstība p. 335
• Atbildības izslēgšana Izmantotie simboli BRĪDINĀJUMS! Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas. UZMANĪBU! Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi. NORĀDĪJUMS! Apzīmē izmantošanas ieteikumus un svarīgu informāciju. Simboli uz instrumenta Pirms ekspluatācijas izlasiet lietošanas pamācību! Nēsājiet acu aizsargu! Norādījums par vecās iekārtas likvidēšanu (sk. 335. lpp.)! Jūsu drošībai BRĪDINĀJUMS! Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar: p. 335

šo lietošanas pamācību,

pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

paredzētajiem darbiem,

drošības tehnikas noteikumiem atbilstošā stāvoklī. Drošību ietekmējoši traucējumi nekavē- joties jānovērš. Noteikumiem atbilstoša izmanto- šana Sienu slīpmašīna GE 7 ir paredzēta – profesionālai izmantošanai rūpniecībā un amatniecībā, – un griestu slīpēšanai iekšējos un ārējos apdares darbos, – špaktelētu iekšējo apdares darbu sienu slīpēšanai, – izmantošanai kopā ar instrumentiem, kurus šīm ierīcēm piedāvā firma FLEX un kuriem ir apgriezienu skaita atļauja ar vismaz 1750 apgr./min. Izmantošana ar griezējdiskiem, rupjām slīpripām, sprostslīpripām vai stiepļu sukām ir aizliegta. Izmantojot sienu slīpmašīnu GE 7, nepieciešama M kategorijas putekļu sūcēja pieslēgšana.GE 7

Drošības tehnikas norādījumi BRĪDINĀJUMS! Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas notei- kumu un norādījumu neievērošanas gadī- jumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Šo elektroinstrumentu jāizmanto kā smilšpapīra slīpmašīnu. Ievērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi. Šis elektroinstruments nav piemērots slīpēšanai, darbam ar stiepļu sukām, pulēšanai un abrazīvai griešanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas. Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu. Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakaļ. Iesaistāmā instrumenta ārējam diamet- ram un biezumam jātbilst elektroinstru- menta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt. Slīpripām, slīpēšanas šķīvjiem vai citam aprīkojumam precīzi jāpieguļ jūsu elektro- instrumenta slīpēšanas darbvārpstai. Izmantojamie instrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ļoti stipri vibrē un var izraisīt kontroles zudumu. Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras izmantoša- nas pārbaudiet izmantojamo instrumentu šķēlumus un plaisas, slīpēšanas šķīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojāju- mus vai izmantojiet nebojātu izmanto- jamo instrumentu. Ja ir notikusi izmanto- jamā instrumenta kontrole unt izmanto- šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt. Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļiņām. Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi. Ievērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmanto- jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas. Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu. Ievērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.GE 7

Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu. Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu ķermenī. Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ievelk korpusā putekļus, un liels sakrājušos metāla putekļu daudzums var izraisīt elektrobīstamību. Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizde- dzināt. Neizmantojiet izmantojamos instrumen- tus, kuriem nepieciešami šķidri dzesēšanas līdzekļi. Ūdens vai cita šķidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu. Atsitiens un atbilstoši drošības tehnikas noteikumi Atsitiens ir kustībā esoša iesaistāmā instru- menta kā piem., slīpripas, slīpēšanas šķīvja, stiepļu sukas pēkšņa aizāķējoša vai bloķē- joša reakcija, kas izraisa rotējošā izmanto- jamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību boķēšanas vietā. Ja piem., kāda slīpripa ieāķējas sagatavē vai to bloķē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena bloķēšanas vietā. Tā slīpripas var arī lūzt. Atsitiens ir nepareizas vai kļūdainas elektro- instrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti. Stingri turiet elektroinstrumentu un nostādiet savu ķermeni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsi- tiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemēro- tus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus. Ievērojiet, lai Jūsu rokas nekad neatras- tos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai. Izvairieties ar savu ķermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektro- instrumentu virzienā, kas ir pretējs slīpripas kustībai bloķēšanas vietā. Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā. Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu. Neizmantojiet ķēdes vai zobzāģplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu. Īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru: Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas šķīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu bloķēšanu, plīšanu vai atsitienu.GE 7

Citi drošības norādījumi Izmantojiet tikai tādu pagarinātāju, kurš piemērots lietošanai ārpus telpām. Nav ieteicama svina krāsu noslīpēšana. Svina krāsu noslīpēšanu drīkst veitk tikai speciālists. Ģipškartona plātņu jeb ģipša slīpešana var izraisīt instrumenta statiskās elektrī- bas rašanos. Jūsu drošībai sienu slīpma- šīna ir iezemēta. Nosūkšanai izmantojiet tikai iezemētu putekļu sūcēju. Neapstrādājiet materiālus, kuri izdala ve- selībai bīstamas vielas (piem., azbestu). Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzlies- mojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Izmantojiet nosūcējiekārtas. Materiālie zaudējumi! Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. Trokšņi un vibrācija NORĀDĪJUMS! Ar A novērtēto trokšņu līmeni, kā arī kopējās vibrāciju vērtības skatīt tabulā „Tehniskā informācija“. Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745. UZMANĪBU! Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti. NORĀDĪJUMS! Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instru- mentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju. UZMANĪBU! Skaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.GE 7

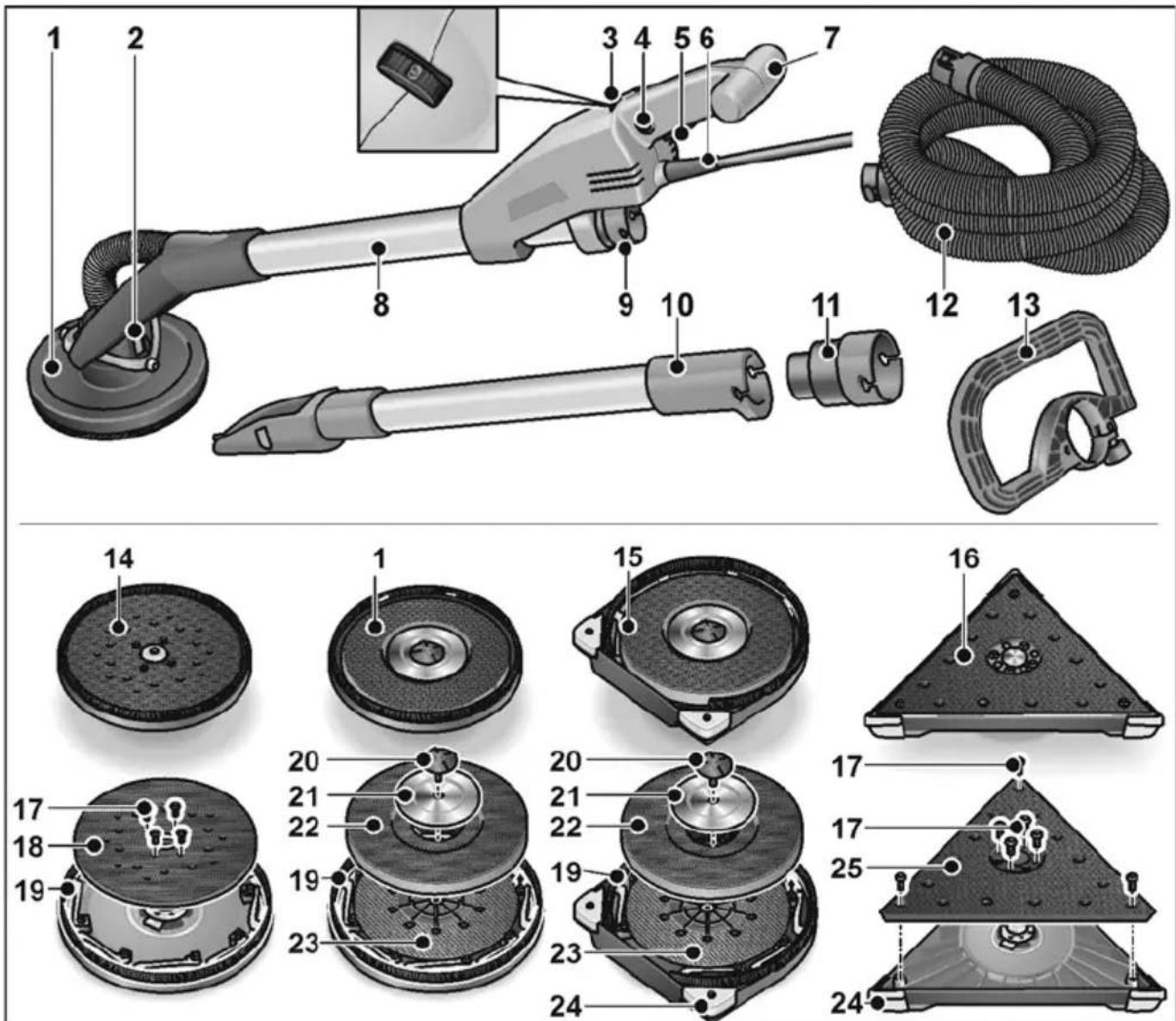

Īss apskats 1 Plānripa ar noslēgtu suku vainagu 2 Kardānsavienojums 3 Apgriezienu skaita iepriekšizvēles nostādīšanas disks 4 Fiksācijas poga 5 Slēdzis 6 5,0 m tīkla kabelis ar tīkla kontaktdakšu 7Rokturis 8 Roktura caurule 9 Savienotājcaurule 32 mm 10 Pagarinātājcaurule (papildizvēle) 11 Adapteris nosūkšanas šļūtenei (papildizvēle) ar tradicionālām savienotājīscaurulēm aprīkotu elektroinstrumentu pieslēgšanai 12 Nosūcējšļūtene 13 Lokveida rokturis (papildizvēle) 14 Ekscentra slīpēšanas uzgalis 15 Plānripa ar atvērtu suku vainagu šķautņu slīpēšanai 16 Trīsstūra slīpēšanas uzgalis 17 Stiprinājuma skrūves 18 Ekscentra velcro pamatne 19 Suku vainags 20 Skrūve 21 Sprostpaplāksne 22 Līpšķīvis 23 Balstšķīvis 24 Nomaināmi aizsargstūri 25 Trīsstūra velcro pamatneGE 7

Tehniskā informācija Ierīces modelis Sienas slīpmašīna ar apaļu galvu apaļu galvu malas tuvumā trīsstūra galvu ekscentra galvu Aizsargklase I Patērējamā jauda W 710 Garums mm 1520 Svars (bez kabeļa) kg 4,2 4,4 4,5 Uzsūkšanas šļūtene/garums x diametrs mm 4000x32 Apgriezienu skaits tukšgaitā apgr./ min. 1100–1650 - - Izmērītais apgriezienu skaits apgr./ min. 2600 - - Tukšgaitas gājienu skaits apgr./ min. - 3800-5700 3100-4600 Slīpēšanas pamatnes diametrs mm 225 - 225 Malu garums mm - 295 - Slīpēšanas gājiens mm - 4 Ar A novērtētais trokšņu līmenis atbilst EN 60745 (skatīt „Trokšņi un vibrācija“): Skaņas spiediena līmenis L

dB(A) 74 78 78 Skaņas jaudas līmenis L

dB(A) 85 89 89 Nedrošība K dB 3 Kopējā vibrāciju vērtība atbilst EN 60745 (skatīt „Trokšņi un vibrācija“): Emisiju vērtība a

, slīpējot nošpaktelētas ģipškartona sienas m/s

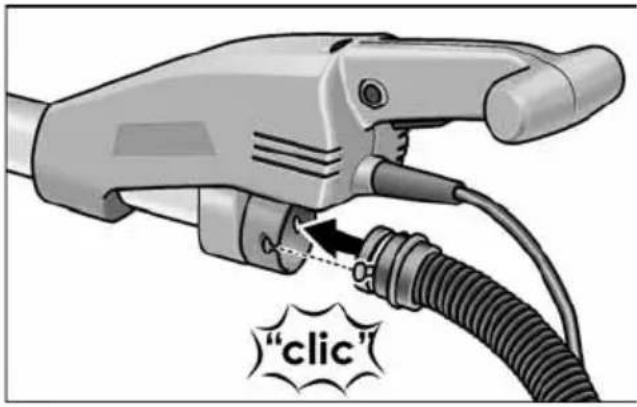

Lietošanas noteikumi Pirms ekspluatācijas Izpakojiet elektroinstrumentu un aprīko- jumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus. Nosūkšanas sistēmas pieslēgšana Pieslēdziet nosūcējšļūteni pie 32 mm savienotājcaurules. NORĀDĪJUMS! GE 7 savienotājīscaurule ir jau-nums. Ja elektroinstruments ar tadicio- nālu savienotājīscauruli jāsavieno ar GE 7 nosūkšanas šļūteni, var izmantot adapteri no FLEX piederumu programmas. Plānripas piestiprināšana/nomaiņa UZMANĪBU! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Nostiprināšanai: Nospiediet abus instrumenta maināmās galvas aizvarus (1.). Uzsēdiniet instrumenta maināmo galvu uz plānripas (2.). Pārbaudiet, vai aizdares ir atgriezušās izejas pozīcijā. Nomaiņai: Nospiediet abus instrumenta maināmās galvas aizvarus (1.) un noņemiet plānripu (2.). NORĀDĪJUMS! Trīsstūra un ekscentra slīpēšanas galvas tiek stiprinātas/mainītas pēc tāda paša principa. Nosūcējiekārtas izmantošana UZMANĪBU!

Izmantojot sienu slīpmašīnu, nepiecie- šama M kategorijas putekļu sūcēja pieslēgšana.

Izmantojot putekļu savācējmaisu, kuram nav atļaujas iekšējo apdares darbu putekļu savākšanai, putekļu daļiņu daudzums gaisā darba vietas iecirknī var palielināties. Ilga laika posmā gaisā sakrājušosGE 7

putekļu koncentrācija var kaitīgi ietekmēt cilvēka elpošanas orgānus. Vadoties pēc kopā ar putekļu sūcēju piegādātās lietošanas pamācības norādī- jumiem, ievietojiet speciālo apdares darbu putekļu maisiņu Jūsu putekļu sūcējā. Pieslēdziet uzsūkšanas šļūteni pie nosū- cējiekārtas. Ievērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Ja nepieciešams, izmantojioet piemērotu adapteri. NORĀDĪJUMS! Ja putekļu sūcējam nepieciešama speciāla savienotājcaurule, tad atsperspaiļu pieslē- gumu var noņemt un izvēlēties piemērotu adapteri no FLEX aprīkojuma programmas. Abrazīvo materiālu piestiprināšana un nomaiņa UZMANĪBU! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Nodilušo slīpripu novelciet no līpšķīvja. Uzlieciet slīpripu centrēti uz līpšķīvja un piespiediet. Veiciet izmēģinājuma palaidi, lai pārbau- dītu abrazīvo materiālu centrēto nostipri- nājumu. UZMANĪBU! Līpšķīvi nekad neizmantojiet kā slīpēšanas līdzekli. Nekad neizmantojiet sienu slīp- mašīnu bez slīpripas, lai izvairītos no darba virsmas stipriem bojājumiem! Elektroinstrumenta ieslēgšana un izslēgšana Ierīces ieslēgšana: Spiediet slēdzi (1.). Lai nofiksētu, nospiediet fiksācijas pogu un atlaidiet slēdzi (2.). Ierīces izslēgšana: Īsi nospiediet slēdzi. Apgriezienu skaita iepriekšizvēle Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepiecie- šamo vērtību.GE 7

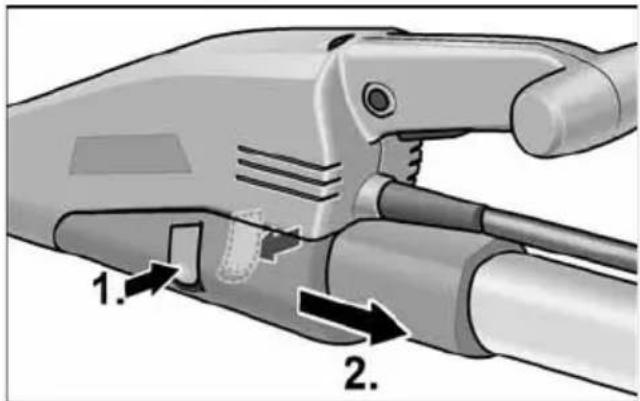

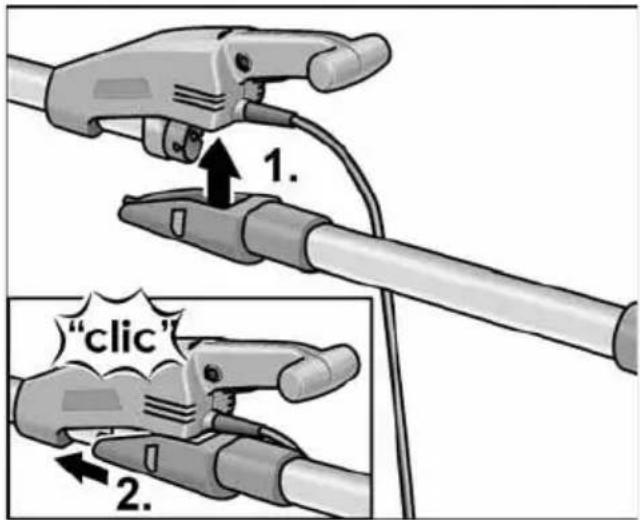

Pagarinājuma (papildizvēle) izmantošana Sienu slīpmašīnai GE 7 iespējams pievienot pagarinātājcauruli. Pateicoties pagarinātājcaurulei, iespējams palielināt sienu slīpmašīnas darbības diapa- zonu. Pagarinātājcauruli pielieciet no apakšas pie sienu slīpmašīnas korpusa (1.) un bīdiet uz priekšu, līdz tā nofiksējas (2.). Lai pagarinātājcauruli noņemtu (2.), iespiediet abus fiksatorus (1.). Izmantojiet lokveida rokturi (papildaprīkojumā) Lai stabilizētu darba pozīciju, pie roktura caurules iespējams piemontēt lokveida rokturi. Montāžas pozīciju var noteikti individuāli. Izmantojiet adapteri atsūknēšanas caurulītēm (papildaprīkojumā) Jūs varat izmantot adapteri, lai pievienotu dažādu izmēru atsūknēšanas caurulītes. Darbs ar elektroinstrumentu UZMANĪBU! Turiet elektroinstrumentu stingri ar abām rokām! Strādājot vienai rokai vienmēr jābūt uz roktura ar slēdzi – arī strādājot ar uzmon- tētu pagarinājumu. Rokas nedrīkst atrasties slīpēšanas zveltņa zonā. To neievērojot, rokas var tikt iespīlētas, jo slīpēšānas zveltņa kustība notiek dažādos virzienos.

1. Piestipriniet abrazīvo materiālu.

2. Pieslēdziet nosūcējiekārtu.

3. Iespraudiet tīkla kontaktdakšu.

4. Nostādiet nepieciešamo apgriezienu

5. Ieslēdziet nosūcējiekārtu.

6. Turiet sienu slīpmašīnu ar abām rokām.

Tādējādi iespējams nodrošināt visla- bāko darbības rādiusa un sviras iedarbī- bas kombināciju.

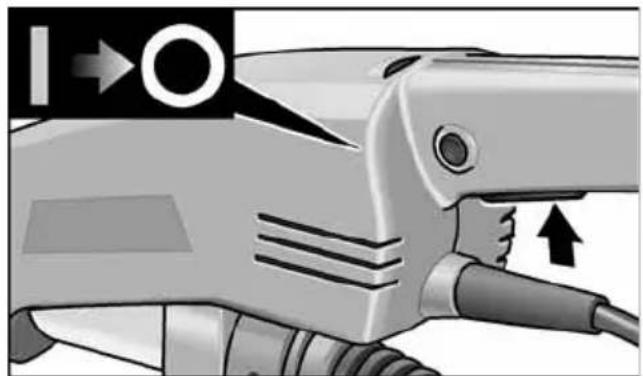

7. Ierīces ieslēgšana.

8. Viegli spiediet sienu slīpmašīnu pret

apstrādājamo virsmu (spiedienam jābūt tikai tik stipram, lai nodrošinātu plānripas atrašanos vienā līmenī ar darba virsmu).

9. Palieliniet spiedienu, lai slīpripa nonāktu

kontaktā ar darba virsmu. Turklāt virziet slīpmašīnu ar pārklājo- šām kustībām, lai virsmu nolīdzinātu līdz vēlamajam gludumam.GE 7

UZMANĪBU! Plānripas rotējošās detaļas nedrīkst saskar- ties ar asiem, izbīdītiem priekšmetiem (piemēram, naglām, skrūvēm, elektrokār- bām). Saskaroties ar izbīdītiem priekšme- tiem, līpšķīvis var tikt bojāts. Ja līpšķīvis ir bojāts vai stipri nodilis, to var nomainīt (skatīt nodaļu „Tehniskā apkope un kopšana“). Darba norādījumi Suku vainags Plānripu aptver suku vainags. Šis gredzens izpilda divas funkcijas: – Tā kā vainags izvirzās virs slīpripas virs- mas, tad tas vispirms saskaras ar darba virsmu. Ar to plānripa tiek nostādīta paralēli darba virsmai pirms abrazīvā materiāla saskaršanās ar darba virsmu. Ar to tiek panākta izvairīšanās no sirpjveida padziļinājuma, kuru izraisa slīpripas mala. – Suku gredzens kalpo arī putekļu aizturē- šanai, līdz tos nosūc ar putekļu sūcēju. Ja suku vainags ir bojāts vai uzrāda stipru nodilumu, tad to nepieciešams nomainīt (sk. nodaļu „Tehniskā apkope un kopšana“). Rezerves suku vainagus var iegādāties visos firmas FLEX tehniskā servisa dienesta centros. Slīpēšana iekšējos apdares darbos Sienu slīpmašīnai ir vienreizēja grozāma galva. Tā kā šī galva var pagriezties dažādos virzienos, plānripu var pielāgot dažādām darba virsmām. Tā rezultātā slīpmašīnas izmantotājs var apslīpēt augšējās, vidējās un apakšējās sienu virsmas jeb griestu šuves bez sava stāvokļa izmaiņas. Strādājot spiedienam uz plānripu vajadzētu būt tikai tik lielam, lai slīpripai būtu kontakts ar darba virsmu. Paaugstināta spiediena rezultātā var izvei- doties neglīti spirālveida ieskrāpējuma musturi, kā arī virsmas nelīdzenumi. Vienmēr kustiniet slīpmašīnu, kad slīpripa atrodas kontaktā ar darba virsmu. To veicot, kustībām jābūt vienmērīgām un platām. Ja slīpmašīna uz darba virsmas tiek turēta, vai ja slīpmašīna tiek kustināta nevien- mērīgi, tad tā rezultātā var izveidoties neglīti spirālveida ieskrāpējuma musturi, kā arī virsmas nelīdzenumi. NORĀDĪJUMS! Sienu slīpmašīnai ir funkcija aizsardzībai pret pārslodzi, lai pasargātu ierīci. Pārāk lielas slodzes gadījumā ierīce izslēdzas un uzreiz atkal ieslēdzas.GE 7

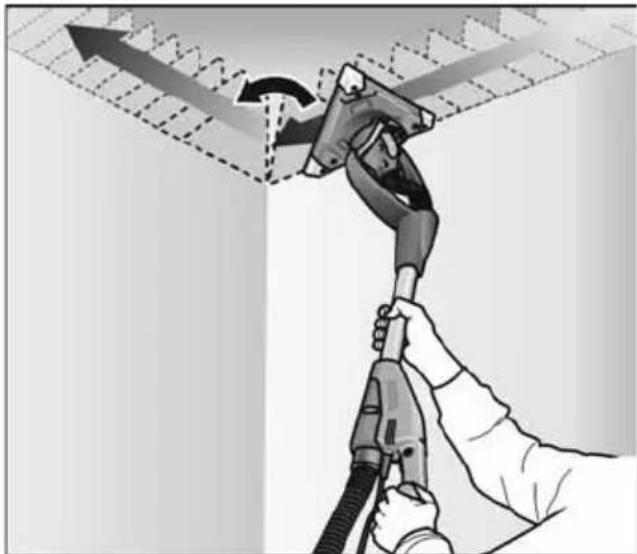

Trīsstūra plānripa Trīsstūra plānripa izpilda nevis rotējošas, bet gan svārstību slīpēšanas kustības. Tā kā trīsstūra plānripas nostādījums ir grozāms, tad iespējama slīpēšana līdz pat sienu/griestu stūriem. Tehniskā apkope un kopšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Tīrīšana BRĪDINĀJUMS! Neizmantojiet ūdeni un šķidrus tīrīšanas līdzekļus. Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu. Izpūtiet ar sausu saspiesto gaisu plānripu un kardānsavienojumu. Līpšķīvja vai balstšķīvja nomainīšana Satveriet slīpripu kopā ar plānripu, lai nepieļautu slīpripas sagriešanos. Pagrieziet skrūves pretēji pulksteņrādītāja virzienam un noņemiet tās. Jūs varat noņemt velcro pamatnes.GE 7

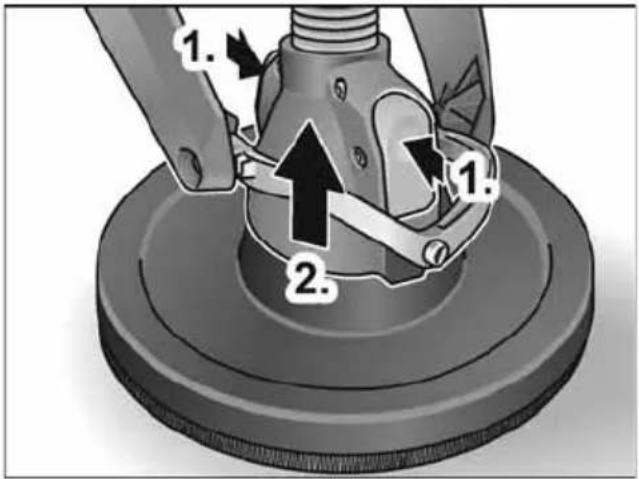

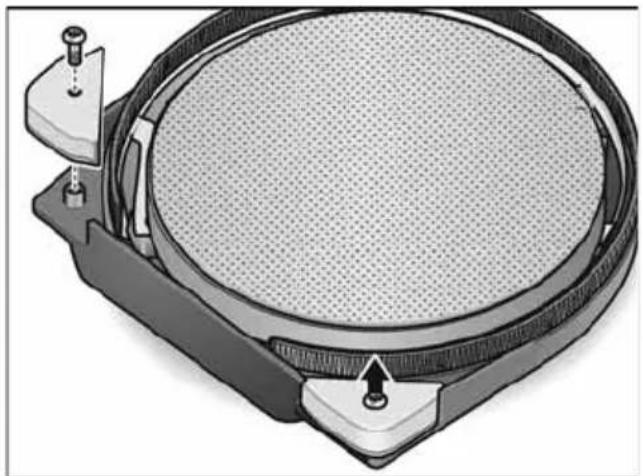

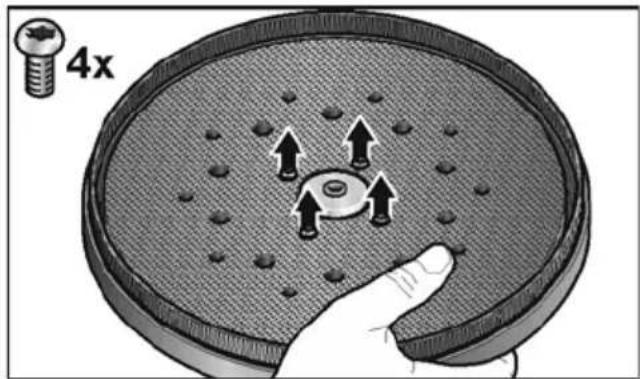

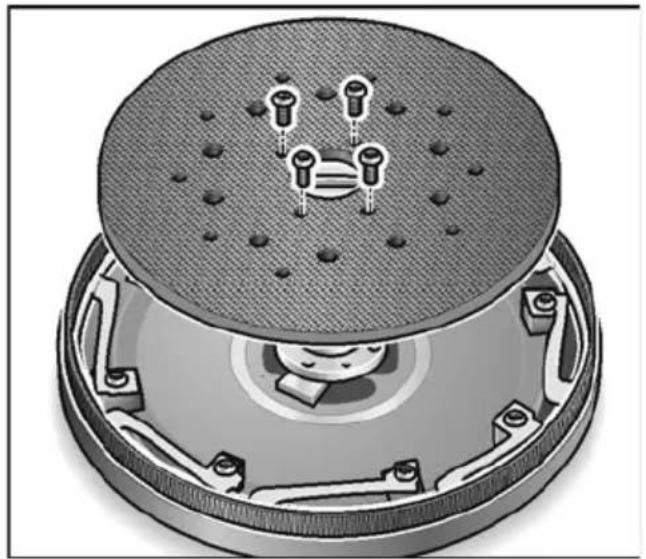

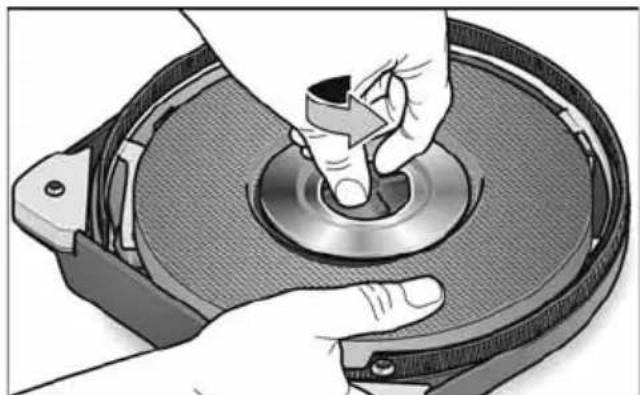

Nomainiet nomaināmās detaļas. Plānripu samontējiet apgrieztā secībā. Suku vainaga nomaiņa Demontējiet plānripu (skatīt nodaļu „Līpšķīvja vai balstšķīvja nomainīšana“). Atlaidiet sprostskrūves. Izņemiet no korpusa vainagu. Ievietojiet korpusā jaunu suku gredzenu un ieskrūvējiet sprostskrūves. Plānripu samontējiet apgrieztā secībā. Aizsargstūru nomainīšanaGE 7

Demontējiet nomaināmos aizsargstūrus. Uzmontējiet jaunus aizsargstūrus. Stūros, vadoties pēc pieredzes, vajadzētu strādāt ar samazinātu spiedienu, jo tas izraisa pārāk lielu slodzi uz trīsstūra plānripas galiem. Stipri nolietotos trijstūra plānripas stūrus var viegli nomainīt. Remontdarbi Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā. NORĀDĪJUMS! Korpusa skrūves garantijas laikā neats- krūvējiet. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi. Rezerves daļas un aprīkojums Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com Norādījumi par likvidēšanu BRĪDINĀJUMS! Nodrošiniet nolietoto ierīču nelietojamību, likvidējot to tīkla kabeli. Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekār- tām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei. NORĀDĪJUMS! Informāciju par ierīces likvidēšanas iespē- jām var saņemt specializētajā veikalā. -Atbilstība Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2014/30/ES, 2006/42/EB, 2011/65/ES noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Atbildības izslēgšana Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem. Klaus Peter WeinperEckhard Rühle Manager Research &Development (R & D)Head of QualityDepartment (QD)336 - 12 GE 7 ﺔﻳﺎﻤﳊا ﺎﻳاوز لاﺪﺒﺘﺳا .ﺎﻬﻟاﺪﺑإ بﻮﻠﻄﳌا ﺔﻳﺎﻤﳊا ﺎﻳاوز ﻚﻴﻜﻔﺗ ﻢﺘﻳ .ةﺪﻳﺪﺟ ﺔﻳﺎﻤﺣ ﺎﻳاوز ﺐﻴﻛﺮﺗ ﻢﺘﻳ ﻲﻓ ﻞﻤﻌﻟا ﺪﻨﻋ ﺲﺒﻜﻟا ﻂﻐﺿ ﻞﻴﻠﻘﺗ ﻲﻐﺒﻨﻳ ﺔﺑﺮﺠﺘﻠﻟ ﺎﻘﻓو ﻦﺤﺻ فاﺮﻃأ ﻰﻠﻋ ﺮﻴﺒﻛ ﻞﻴﻤﲢ ﻰﻟإ اﺬﻫ يدﺆﻳ ﺪﻘﻓ ﻻإو نﺎﻛرﻷا .ﺚﻠﺜﳌا ﺦﻠﳉا ﺎﻬﺿﺮﻌﺗ ﺔﻟﺎﺣ ﻲﻓ ﺔﻟﻮﻬﺴﺑ ﺔﺜﻠﺜﳌا ﺦﻠﳉا سأر نﺎﻛرأ ﻞﻳﺪﺒﺗ ﻦﻜﳝ .ﺪﻳﺪﺸﻟا ﻞﻛﺂﺘﻠﻟ حﻼﺻﻹا لﺎﻤﻋأ ﺔﻣﺪﺧ شرو ىﺪﺣإ ﻞﺒﻗ ﻦﻣ ﻻإ حﻼﺻإ لﺎﻤﻋأ ﺔﻳأ ءاﺮﺟإ مﺪﻋ ﺐﺠﻳ .ﺞﺘﻨﳌا ﻊﻧﺎﺻ ﻞﺒﻗ ﻦﻣ ةﺪﻤﺘﻌﳌا ءﻼﻤﻌﻟا
