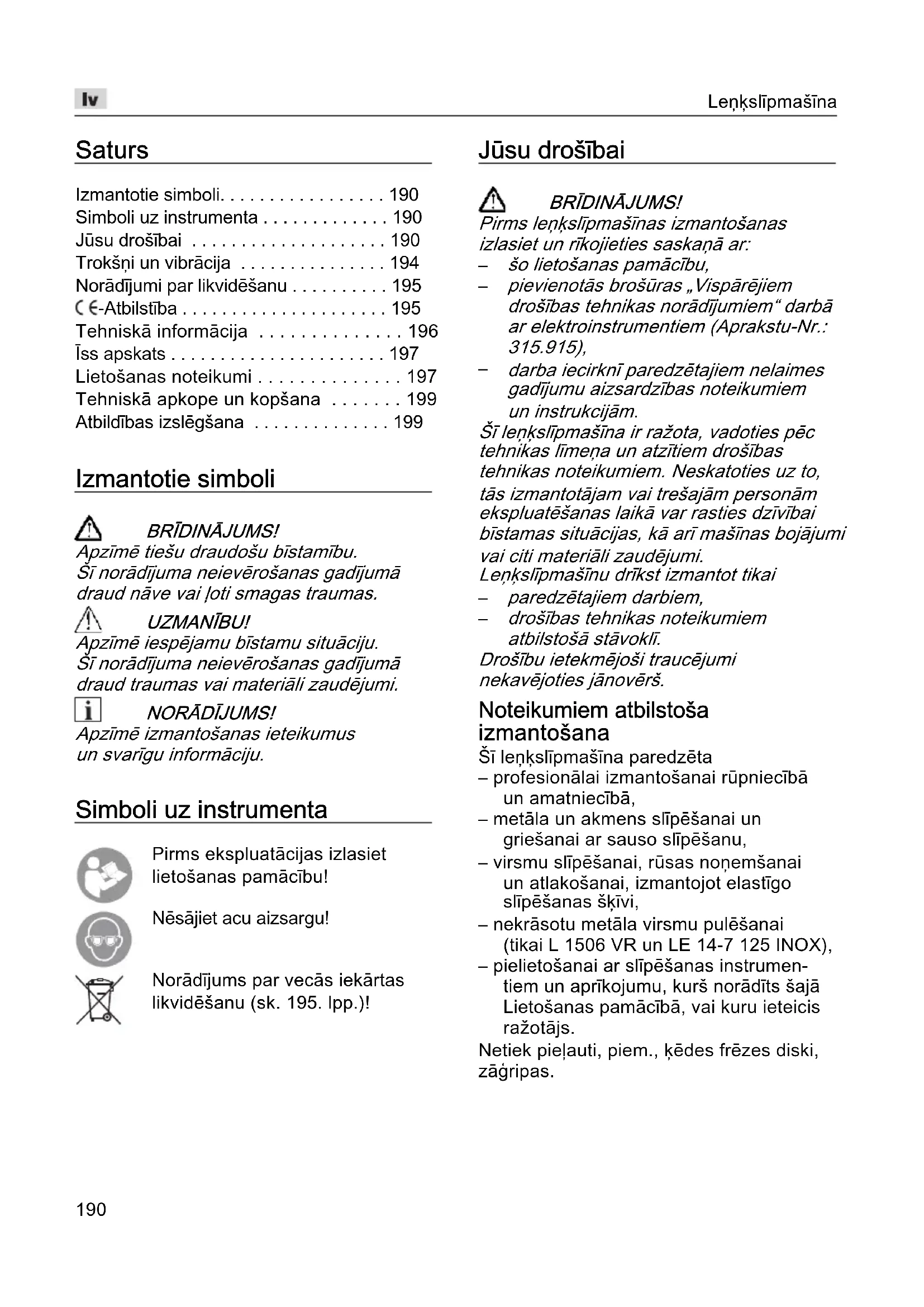

LIETOŠANAS INSTRUKCIJA L 1506 VR Flex

Iv Lietošanas pamācības oriģināls 190

Trokšni un vibrācija 194

Norādījumi par likvidēšanu ..... 195

C €-Atbilstība 195

Tehniskā informācija 196

Iss apskats 197

Lietošanas noteikumi ..... 197

Tehniskā apkope un kopšana ..... 199

Atbildības izslēgšana 199

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 195. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms leŋkslipmašinas izmantošanas izlasiet un rīkojieties saskaṇā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šī leŋkslīpmašina ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Lenkslipmašinu drīkst izmantot tikai

– paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī lenkslīpmašina paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– metāla un akmens slīpēšanai un griešanai ar sauso slīpēšanu,
– virsmu slīpēšanai, rūsas noņemšanai un atlakošanai, izmantojot elastīgo slīpēšanas škīvi,
- nekrāsotu metāla virsmu pulēšanai (tikai L 1506 VR un LE 14-7 125 INOX),
– pielietošanai ar slīpēšanas instrumentiem un aprīkojumu, kurš norādīts šajā Lietošanas pamācībā, vai kuru ieteicis ražotājs.

Netiek pieļauti, piem., ķēdes frēzes diski, zāgripas.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

Kopējie drošības noteikumi slīpēšanai, slīpēšanai ar smilšpapīra loksnī, pulēšanai, darbam ar stieplu suku un griešanai (tikai L 1506 VR/LE 14–7 125 INOX):

• Šis elektroinstruments jāizmanto kā slīpmašina, smilšpapīra slīpmašina, metālgriešanas mašina, pulētājs un darbam ar stieplu sukām. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci.
  Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.

Kopējie drošības noteikumi slīpēšanai, slīpēšanai ar smilšpapīra loksnī, darbam ar stiepļu suku un griešanai (tikai L 1710 FRA/L 3309 FR/L 3410 FR/L 3410 VR):

• Šis elektroinstruments jāizmanto kā slīpmašina, smilšpapīra slīpmašina, metālgriešanas mašina un darbam ar stieplu sukām. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektro-trauma, uguns un/vai smagi ievainojumi.
• Šis elektroinstruments nav piemērots pulēšanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.

■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.
Aprīkojums, kas griežas ātrāk par pieļau- jamo ātrumu, var salūzt un tikt atmests atpakal.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem.
Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
- Darbinstrumentiem, kas stiprināmi ar vītnes palīdzību, stiprinošajai vītnei precīzi jāatbilst slīpmašinas darb-vārpstas vītnei. Darbinstrumentiem, kas stiprināmi ar balstpaplāksnes palīdzību, atvēruma diametram jāatbilst balstpaplāksnes stiprinošā pacēluma diametram. Darbinstrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.
■ Neizmantojiet bojātus izmantojamos instrumentus. Ikreizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vaislīpēšanas diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojā-jumus vai izmantojiet nebojātu izman-tojamo instrumentu. Ja ir notikusi izman-tojamā instrumenta kontrole unt izmanto-šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles.

Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no sīpēšanas un materiāla sīkajām daļinām.

Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums.

Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.

Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detaļās un izraisīt elektrotraumu.

■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.

Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.

Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jāno- liek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.

■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat.

Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.

Motora ventilators ilevelk korpusā pute- klus, un liels sakrājušos metāla putekļu daudzums var izraisīt elektrobīstamību.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.

Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škídri dzesēšanas līdzekli.

Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izman-tojamā instrumenta pēkšņu apstāšanos.

Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību boķēšanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties

un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā.

Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektro- instrumenta izmantošanas rezultāts.

To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku.

Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemēro- tus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instru- ments var izdarīt kustību pāri Jūsu rokai.

• Izvairieties ar savu kernenì no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.
  Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.
• Īpaši uzmanīgi strādājiet vietās ar stū-riem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā. Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai ari atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
  ■ Neizmantojiet kēdes vai zobzāgplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

īpaši drošības tehnikas noteikumi slīpēšanai un griešanai ar slīpripu:

■ Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.
Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.
- Izliektie slīpdiski jāiestiprina tā, lai to slīpvirsma neizvirzītos pāri azsargpār-sega malai. Nepareizi iestiprināts slīp-disks, kas izvirzās pāri aizsargpārsega malai, nevar tikt pietiekošā veidā nosegts.
■ Drošības apsvērumu dēl aizsargpārsegam jābūt stingri nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka slīpēšanas darbinstrumenta nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas darbinstrumentu, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apgērbu.
- Aizsargapvalku droši jāpiestiprina pie elektroinstrumenta un jānostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla dalai atklāti jānorāda uz apkalpojošo personu.

Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.

■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām.
Piemēram: Nekad neslīpējiet ar griezēj-diska malas virsmu.
Griezējdiski paredzēti materiāla noņemšanai ar ripas sānmalu.
Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.

■ Vienmēr izmantojiet savai paredzētajai slīpripai pareiza lieluma un formas nebojātus savilcējatlokus.

Piemēroti atloki balsta slīpripu un ar to samazina slīpripas lūzuma bīstamību. Griezējdisku atloki var atšķirties no citām slīpripām paredzētiem atlokiem.

■ Neizmantojiet lielāku elektroinstrumentu nolietotas slīpripas.

Lielāku elektroinstrumentu slīpripas nav konstruētas mazu elektroinstrumentu augstajam apgriezienu skaitam un var lūzt.

Citi īpaši drošības tehnikas noteikumi griešanai ar slīpripu:

• Izvairieties no griezējdiska blokēšanas vai pārāk liela piespiešanas spiediena. Neveiciet pārāk dzilus griezumus.
  Griezējdiska pārslodze palielina slodzi un noslieci uz saškiebšanos vai blokēšanu un līdz ar to atsitiena vai slīpripas lūšanas iespēju.
• Izvairieties no zonas rotējošā griezēj-diska priekšpusē un aizmugurē.
  Ja griezējdisks sagatavē tiek virzīts no Jūsu puses, tad atsitiena gadījumā elektroinstruments kopā ar rotējošo disku var tikt atmests tieši uz Jums.
  ■ Ja griezējdisks iestrēgst vai darbs tiek pārtrauts, tad izslēdziet instrumentu un mierīgi nogaidiet, līdz diska kustība pilnīgi apstājas.
  Nekad nemēginiet vēl rotācijā esošo griezējdisku izvilkt no griezuma, jo var izraisīties atsitiens.
  Noskaidrojiet un novërsiet iesprūduma cēloņus.

■ Neieslēdziet elektroinstrumentu no jauna, kamēr tas atrodas sagatavē. Ľaujiet griezējdiskam vispirms sasniegt pilnu apgriezienu skaitu, pirms griezuma uzmanīgas turpināšanas tālāk. Pretējā gadījumā disks var aizkerties, izlekt no sagataves vai izraisīt atsitienu.

■ Nostipriniet plāksnes vai lielas sagata- ves, lai samazinātu atsitiena iespēju ar iesprūdušu griezējdisku. Lielas sagataves var ieliekties zem sava svara. Sagatavi nepieciešams nostiprināt abās diska pusēs, un tieši gan griezuma tuvumā, gan arī malā.

■ Esiet īpaši piesardzīgi izdarot „kabatu griezumus“ esošajās sienās vai citās nepārredzamās vietās. legremdējamais griezējdisks, griežot gāzes vai ūdensvadus, elektriskos vadus vai citus objektus, var izraisNur Sandpapier

Īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru:

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas šķīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu blokēšanu, plīšanu vai atsitienu.

īpaši drošības tehnikas noteikumi pulēšanai (tikai L 1506 VR/LE 14–7 125 INOX):

■ levērojiet, lai pulēšanas apvalka detaļas nebūtu valīgas, īpaši nostiprināšanas auklas. Nesablīvējiet un nesaīsiniet nostiprināšanas auklas. Valējas, līdzi rotējošas nostiprināšanas auklas var satvert Jūsu pirkstus vai aizkerties sagatavē.

īpaši drošības tehnikas noteikumi darbā ar stiepļu sukām:

■ levērojiet, ka no stieplu sukas arī parastās izmantošanas laikā izkrīt stieplu gabaliņi. Nepārslogojiet stieples ar pārāk lielu piespiešanas spiedienu. Prom lidojošie stiepli gabali var ľoti viegli iesprausties plānā apģērbā un/vai ādā.

■ Ja tiek ieteikts aizsargapvalks, tad nodrošiniet, lai aizsargapvalks un stieplu suka nesaskartos. Škīvjveida un katlu suku diamets var tikt palielināts ar piespiešanas spiediena un centrbēdzes spēka palīdzību.

Citi drošības norādījumi

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
■ Darbvārpstas aretieri nospiediet tikai tad, kad slīpēšanas instruments atrodas miera stāvoklī.

Trokšni un vibrācija

i NORĀDĪJUMS!

Ar A novērtēto trokšņu līmeni, kā arī kopējās vibrāciju vērtības skatīt tabulā „Tehniskā informācija“.

Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

i NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.

Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.

Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instru- mentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstim

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

CE-Atbilstiba

Uz savu atbildību deklarçjam, ka sadaiā “Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 60745 atbilstoši direktīvu 2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Tehniskā informācija

		L 1506 VR	L1710FRA	L 3309 FR	L 3410 FR	L 3410 VR	LE 14-7 125 INOX
Ierīces modelis Lenkslīpmašīna
Maks. slīpēšanas instrumenta ∅ mm 125
Slīpēšanas instrumenta biezums mm 1-6
Stiprinājuma urbums mm 22,23
Darbvārpstas vītne M14
Apgriezienu skaits apgr./	min.	2200-6200	10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 100	2200-6200	10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 1000	2200-6200	10000	2100-6700
Nominālais griešanās ātrums apgr./min.		7100 11700 11000 11700	700 1100	0 11700	11700 86	00
Patērējamā jauda(→ 110 V)	W	1200(1200)	1400(1300)	1010(1010)	1400(1300)	1400(1300)	1400(1300)
Svars (bez kabela)	kg	1,9	2,4	1,9	2,2	2,2	2,4
Aizsargklase		II/☐
Ar A novērtētais trokšņu līmenis atbilst EN 60745 (skafīt „Trokšņi un vibrācija“):
Skaņas spiediena līmenis	dB(A)	86	88	90	84	84	84
Skaņas jaudas līmenis	dB(A)	97	99	101	95	95	95
Nedrošība	db	3
Kopējā vibrāciju vērtība atbilst EN 60745 (skafīt „Trokšņi un vibrācija“):
Emisijas koeficients an, slīpējot virsmas	m/s2	5,4	6,4	8,0	7,0	7,0	5,3
Emisijas koeficients an, slīpējot ar smilšpapīru	m/s2	3,8	4,1	3,8	5,1	5,1	3,6
Nedrošība K	m/s2	1,5

Iss apskats

Šajā instrukcijā aprakstīti dažādi elektroinstrumenti. Attēli detaļās var atšķirties no iegādātā elektroinstrumenta.

Atveriet, lūdzu, atlokāmās lapas šīs instrukcijas beigās.

A attēls

1 Darbvārpsta

2 Vītnatloks a Savilcējuzgrieznis b Savilcējatloks

3 Aizsargapvalks Bez instrumenta regulējams 12 fiksācijas pozīcijās par 360°.

4 SoftVib rokturis ar aptures atslēgu Roktura montēšana iespējama labajā un kreisajā pusē. Nomainot slīpēšanas instrumentu, nosegums jāuzgriež.

5 Darbvārpstas aretēšana Darbvārpstas apstādināšanai, nomai- not instrumentus.

6 Pārvada galva Ar gaisa izplūdi un griešanās virziena bultiņu.

7 Slēdzis leslēgšanai un izslēgšanai. Ar ilgstošas ekspluatācijas fiksēšanu.

8 Pakalējais rokturis 9 Apgriezienu skaita iepriekšizvēles nostādīšanas disks (tikai L 3410 VR, LE 14–7 125, L 1506 VR)

10 4,0 m tīkla kabelis ar tīkla kontaktdakšu

11 Firmas plāksnīte (bez attēla) tikai L 1506 VR:

12 Roktura apvalks ar nostiprinātājskrūvēm

13 Rokturis

14 Gala cauruma atslēga

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu leŋkslipmašinas apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Pirms ekspluatācijas

Izpakojiet leŋkslīpmašīnu, pārbaudiet piegādes komplekta saturu un transportēšanas laikā gūtos bojājumus.

Aizsargapvalka uzmontēšana

BRĪDINĀJUMS!

Veicot raupjošanu un griešanu, nekad nestrādājiet bez aizsargapvalka.

B attêls

■ Atvienojiet kontaktdakšu.
■ Uzlieciet aizsargapvalku. Aizsargapvalka izciļņiem jāatrodas atloka iedobēs.
■ Aizsargapvalku pagrieziet pulksten-rādītāju virzienā. Griešana iespējama tikai vienā virzienā!
■ Demontāža veicama apgrieztā secībā.

Montējiet rokturi

C attêls

i NORĀDĪJUMS!

Lietot elektroinstrumentu bez roktura nav atlauts.

Roktura apvalka montāža (L 1506 VR)

i NORĀDĪJUMS!

Elektroinstrumenta darbināšana bez roktura/ roktura apvalka ir aizliegta.

■ Demontējiet aizsargapvalku.
■ Atlaidiet skrūves vai rokturi.

D attēls

■ Uzbīdiet roktura apvalku (1.).
■ Pievelciet skrūves (2.).

Instrumenta nostiprināšana/ mainīšana

■ Atvienojiet kontaktdakšu.

Slīpripas uzmontēšana

■ Noņemiet no ierīces rokturi, griežot to pretēji pulksteņa rādītāju virzienam.
■ Pagrieziet par 180° roktura nosegu, līdz tas iefiksējas (1.).
■ Aptures atslēga ir brīva.

E attēls

■ Piespiediet darbvārpstas aretieri un turiet to nospiestu (2.).
■ Griežot aptures atslēgu pretēji pulk- steņa rādītāju virzienam, noskrūvējiet no darbvārpstas savilcējuzgriezni un nonemiet (3.).
■ levietojiet slīpripu pareizā stāvoklī.
■ Uzskrūvējiet uz darbvārpstas savilcē-juzgriezni ar apcilni uz augšu.

F attēls

■ Nospiediet darbvārpstas aretieri un turiet nospiestu.
■ Ar aptures atslēgu stingri pievelciet savilcējuzgriezni.
■ Veiciet izmēginājuma palaišanu, lai pārbaudītu instrumentu centrālo nostiprinājumu.

i NORĀDĪJUMS!

Modelim L 1506 VR savilcējuzgriežņus atskrūvē/pievelk ar komplektā ietilpstošo gala cauruma atslēgu.

Līpškīvja piestiprināšana

■ Demontējiet aizsargapvalku.
■ Nospiediet darbvārpstas aretieri un turiet nospiestu.
■ Griežot aptures atslēgu pretēji pulksteņa rādītāju virzienam, noskrūvējiet no darb- vārpstas savilcējuzgriezni un nonemiet.
■ Nonemiet savilcējatloku.

G attêls

■ Uzskrūvējiet līpškīvi pulksteņrādītāju virzienā uz darbvārpstas un ar roku cieši pievelciet.

Slīppapīra piestiprināšana vai nomaiņa

H attēls

■ Uzlieciet slīppapīru centrēti uz līpškīvja un piespiediet.
■ Veiciet izmēginājuma palaišanu, lai pārbaudītu instrumentu centrālo nostiprinājumu.

Izmēğinājuma palaišana

■ lespraudiet kontaktdakšu kontaktligzdā.
■ leslēdziet lenksīpmašīnu ar slēdzi (bez iefiksēšanās) un ľaujiet lenksīpmašīnai apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.
■ Izslēdziet leņķslīpmašīnu.

leslēgšana un izslēgšana

Īslaicīgā darba režīms bez iefiksēšanās

I attēls

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

Ilgstošs darba režīms ar iefiksēšanos

J attēls

■ Nobīdiet slēdzi uz priekšu un, nospiežot tā priekšgalu, iefiksējiet.

K attēls

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

i NORĀDĪJUMS!

Pēc strāvas padeves pārtraukšanas ieslēgtās ierīces darbība tiek pārtraukta.

Apgriezienu skaita iepriekšizvēle

(tikai L 3410 VR, LE 14–7 125 un L 1506 VR)

L attēls

Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.

i NORĀDĪJUMS!

llgstoši ekspluatējot, pārslodzes vai pārkarses gadījumā ierīce automātiski samazina apgriezienu skaitu līdz pietiekamas atdze-ses sasniegšanai.

Nostādiet aizsargapvalku

Lai pielāgotos darba uzdevumam, aizsargapvalks bez instrumenta ir regulējams 12 fiksācijas pozīcijās par 360°.

UZMANĪBU!

Traumu bīstamība! Nēsājiet aizsargcimdus.

■ Atvienojiet kontaktdakšu.

M attēls

■ Aizsargapvalku grieziet pretēji gri-šanās virziena bultiņai uz pārvada galvas līdz vajadzīgajai pozīcijai.

Darba norādījumi

i NORĀDĪJUMS!

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

Rupjslīpēšana

BRĪDINĀJUMS!

Nekad neizmantojiet griezējdiskus rupjsī-pēšanai.

• 20°–40° nostādīšanas leŋkī tiek realizēta vislabākā noņemšana.
  – Ar mērenu spiedienu kustiniet leŋkslīp-mašīnu turp un atpakaļ.
  Tādā veidā sagatuve pārāk nesakarst un nerodas krāsu izmaiṇas; turklāt nav rievu.

Griešana ar slīpripu

BRĪDINĀJUMS!

Griešanai jāizmanto speciāls griešanas aizsargapvalks.

Skatīt ražotāja piederumu katalogu.

– Ar leŋkslīpmašīnu vienmēr jāstrādā pretējā kustībā, sk. attēls N . Pretējā gadījumā iespējama nekontrolētas izlekšanas no rievas bīstamība.

– Nespiediet, nesaškiebiet, nesvārstiet.

– Pielāgojiet padevi apstrādājamam materiālam;

– jo cietāks materiāls, jo lēnāka padeve. Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu leŋkslīpmašīnas apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Tīrīšana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Rodas aizsargizolācijas bojājumi! Darbiniet mašīnu ar noplūdes strāvas aizs- argslēdzi (nostrādes strāva 30 mA).

■ Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādā-jamā materiāla un no lietošanas ilguma.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oğlsukas

Leņkslīpmašīna ir aprīkota ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas leņkslīpmašīna automātiski atslēdzas.

NORĀDĪJUMS!

Nomainai izmantojiet tikai ražotāja origināl-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi. Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Ja ogluguns ir pārāk spēcīga, tad lenķslīp-mašīnu nekavējoties izslēdziet.

Nododiet leŋkslīpmašīnu remontā ražotāja autorizētā klientu servisa darbnīcā.

Pārvads

NORĀDĪJUMS!

Garantijas termiņa laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un pelņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

Содержание
