BRUKSANVISNING GE 7 Flex

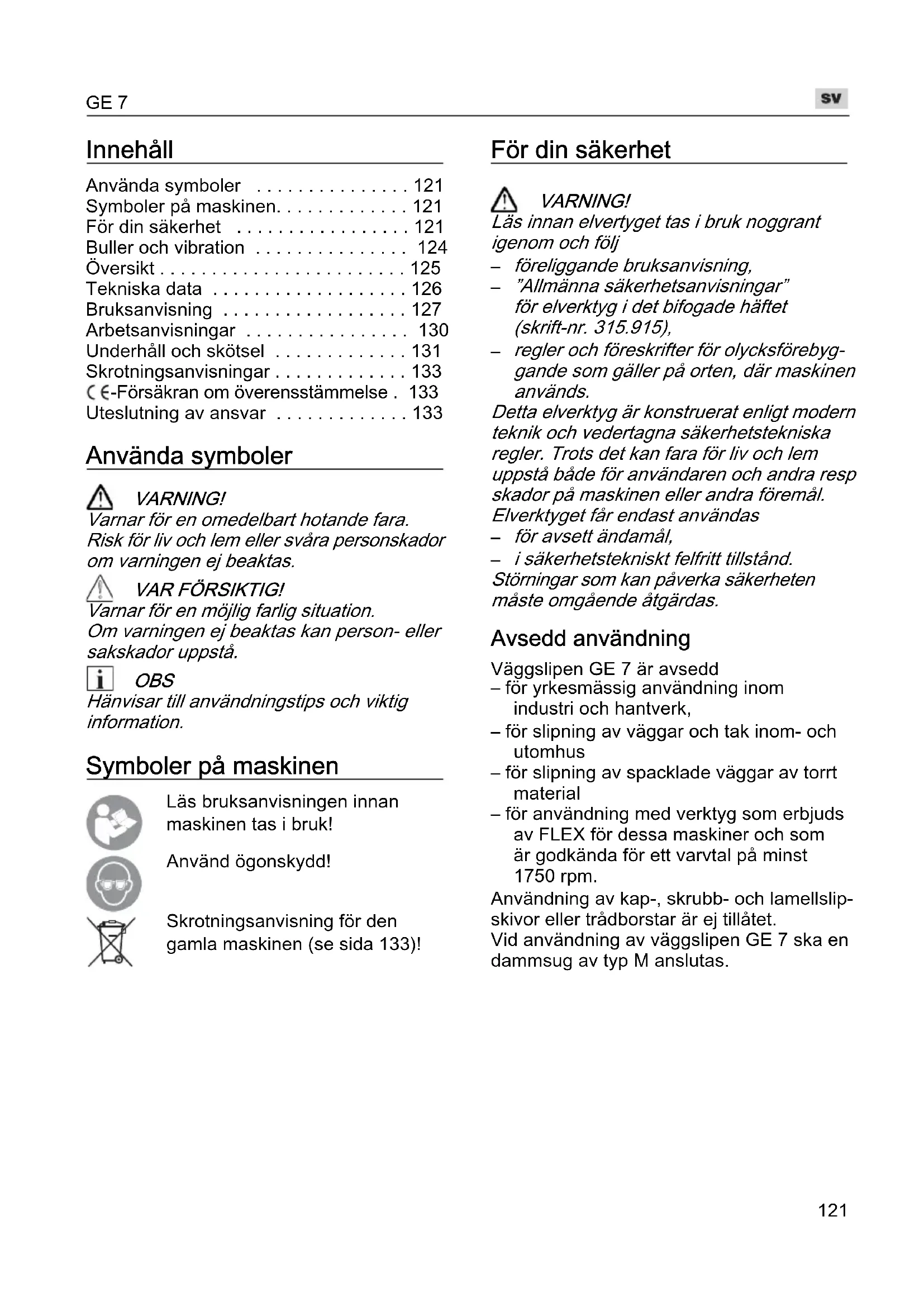

• Innehåll Använda symboler p. 121
• Symboler på maskinen p. 121
• För din säkerhet p. 121
• Buller och vibration p. 124
• Översikt p. 125
• Tekniska data p. 126
• Bruksanvisning p. 127
• Arbetsanvisningar p. 130
• Underhåll och skötsel p. 131
• Skrotningsanvisningar p. 133
• -Försäkran om överensstämmelse . 133 Uteslutning av ansvar Använda symboler VARNING! Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas. VAR FÖRSIKTIG! Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå. OBS Hänvisar till användningstips och viktig information. Symboler på maskinen Läs bruksanvisningen innan maskinen tas i bruk! Använd ögonskydd! Skrotningsanvisning för den gamla maskinen (se sida 133)! För din säkerhet VARNING! Läs innan elvertyget tas i bruk noggrant igenom och följ p. 133

föreliggande bruksanvisning,

”Allmänna säkerhetsanvisningar” för elverktyg i det bifogade häftet (skrift-nr. 315.915),

regler och föreskrifter för olycksförebyg- gande som gäller på orten, där maskinen används. Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå både för användaren och andra resp skador på maskinen eller andra föremål. Elverktyget får endast användas

i säkerhetstekniskt felfritt tillstånd. Störningar som kan påverka säkerheten måste omgående åtgärdas. Avsedd användning Väggslipen GE 7 är avsedd – för yrkesmässig användning inom industri och hantverk, – för slipning av väggar och tak inom- och utomhus – för slipning av spacklade väggar av torrt material – för användning med verktyg som erbjuds av FLEX för dessa maskiner och som är godkända för ett varvtal på minst 1750 rpm. Användning av kap-, skrubb- och lamellslip- skivor eller trådborstar är ej tillåtet. Vid användning av väggslipen GE 7 ska en dammsug av typ M anslutas.GE 7

Säkerhetsanvisningar VARNING! Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvis- ningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador . Förvara alla säkerhetsanvis- ningar och övriga anvisningar för framtida bruk. Detta elverktyg är avsett för slipning med sandpapper. Beakta alla säkerhetsanvis- ningar, anvisningar, bilder och data som erhålls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå. Detta elverktyg är ej lämpligt för slipning och arbete med trådborstar, polering och kapning. Ej avsedd användning av elverktyget kan leda till faror och personskador. Använd aldrig tillbehör som inte är avsett och rekommenderat av tillverkaren speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning. Insatsverktygets tillåtna varvtal måste vara minst så högt som elverktygets angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring. Insatsverktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt. Slipskivor, sliptallrikar eller annat till- behör måste passa exakt på elverktygets slipspindel. Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras. Använd aldrig skadade insatsverktyg. Kontrollera insatsverktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller insats- verktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insats- verktygets plan och låta maskinen gå en minut med högsta varvtal. Skadade insatsverktyg bryts oftast redan under denna testtid. Använd personlig skyddsutrustning. Använd beroende på tillämpning ansikts- skydd, ögonskydd eller skyddsglasögon. Använd vid behov dammfiltermask, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygandefrämmande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera upp-stående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada. Se till att andra personer håller tillräckligt avstånd till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet. Håll maskinen under arbete endast i de isolerade greppytorna om insats- verktyget kan träffa dolda strömledningar eller den egna nätkabeln. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar. Håll nätkabeln på avstånd från roterande insatsverktyg. Om du tappar kontrollen över maskinen, kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget. Lägg aldrig ifrån dig elverktyget förrän insatsverktyget står helt stilla. Det roterande insatsverktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över elverktyget. Låt aldrig elverktyget vara igång när det bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.GE 7

Rengör elverktygets ventilationsspringor regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror. Använd ej elverktyget i närheten av brännbart material. Gnistor kan tända dessa material. Använd aldrig insatsverktyg som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar. Kast och motsvarande säkerhets- anvisningar Kast är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt. Därigenom accelererar ett okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller bloc- keras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett kast uppstår. Slipskivan rör sig då mot eller från använ- daren beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas. Ett kast är följden av missbruk eller felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedan- stående beskrivning. Håll fast elverktyget ordentligt och håll kroppen och armarna i ett läge som är lämpligt för att fånga upp kastkrafter. Använd alltid ett extra stödhandtag, om sådant finns, för att ha största möjliga kontroll över kastkrafter eller reaktions- momenter vid uppstarten. Användaren kan genom lämpliga försiktighetsåtgärder behärska kast- och reaktionskrafterna. Håll alltid händerna på avstånd från roterande insatsverktyg. Insatsverktyget kan vid ett kast röra sig över din hand. Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett kast. Kastet trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stället. Arbeta särskilt försiktigt i närheten av hörn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande insatsverktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller kast. Använd inte en kedje- eller en tandad sågklinga. Sådana insatsverktyg förorsakar ofta ett kast eller att man förlorar kontrollen över elverktyget. Särskilda säkerhetsanvisningar för sandpappersslipning: Använd ej överdimensionerade slipblad utan följ tillverkarens anvisningar rörande slipbladets storlek. Slipblad som sticker ut utanför sliptallriken kan förorsaka skador liksom blockering, sönderrivning av slipbladen eller kast. Vidare säkerhetsanvisningar Använd endast för utomhus godkända förlängningskablar. Avslipning av blyfärg rekommenderas inte. Blyfärger bör endast avlägsnas av specialist. Slipning av gipsskivor resp gips kan leda till att statisk elektricitet uppstår på verk- tyget. För din säkerhet är slipmaskinen jordad. Använd endast jordade damm- sugare för utsugning. Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest). Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas. Använd dammskyddsmask. Använd suganläggningar. Sakskador! Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.GE 7

Buller och vibration OBS Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen ”Tekniska data”. Buller- och svängningsvärdena har uppmätts enligt EN 60745. VAR FÖRSIKTIG! De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena. OBS Den i denna bruksanvisning angivna sväng- ningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan använ- das för jämförelse av elverktyg med var- andra. Den lämpar sig också för en preli- minär uppskattning av svängningsbelast- ningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga använd- ning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängnings- belastningen över hela livslängden. För en exakt bestämning av svängnings- belastningen bör även den tid som mas- kinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelast- ningen över hela livslängden. Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverk- tyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen. VAR FÖRSIKTIG! Använd hörselskydd när ljudtrycket överskrider 85 dB(A).GE 7

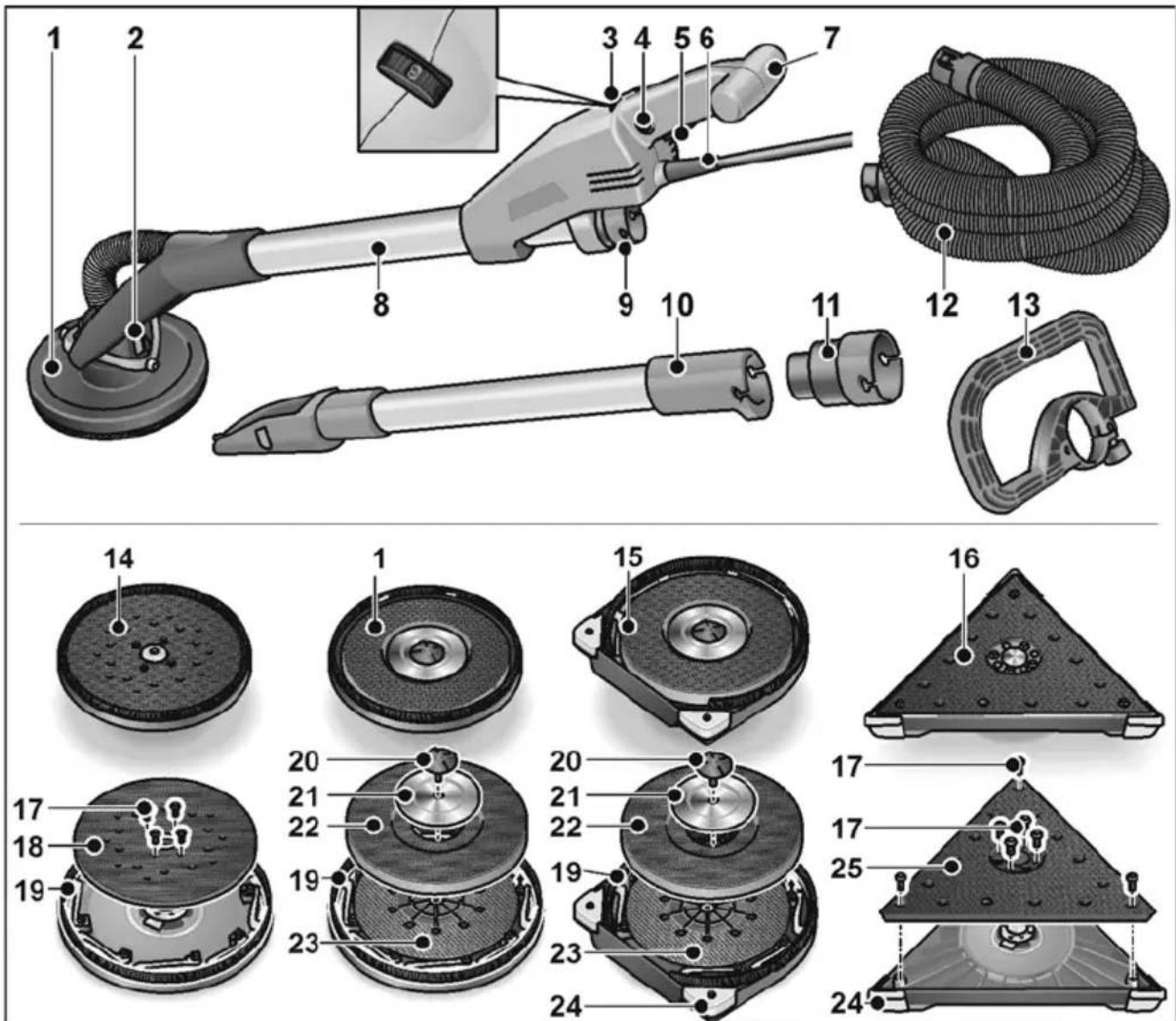

Översikt 1 Sliphuvud med stängd borstkrans 2 Kardanlager 3 Ställratt för varvtalsinställning 4 Spärrknapp 5 Strömställare 6 Nätkabel 5,0 m med nätkontakt 7 Handtag 8 Handtagsrör 9 Anslutningsstutsen 32 mm 10 Förlängningsrör (tillval) 11 Adapter för utsugningsslang (tillval) för anslutning av elverktyg med gängse anslutningsstuts 12 Utsugningsslang 13 Bygelhandtag (tillval) 14 Excentersliphuvud 15 Sliphuvud med öppen borstkrans för kantslipning 16 Trekantssliphuvud 17 Fästskruvar 18 Kardborrondell till excenterhuvud 19 Borstkrans 20 Skruv 21 Bricka 22 Kardborrondell 23 Stödrondell 24 Utbytbara skyddshörn 25 Kardborrondell till trekantshuvudGE 7

Tekniska data Maskintyp Väggslip med Runt huvud Runt huvud kantnära Trekants- huvud Excenter- huvud Skyddsklass I Upptagen effekt W 710 Längd mm 1520 Vikt (utan kabel) kg 4,2 4,4 4,5 Sugslang/längd x diameter mm 4000x32 Tomgångsvarvtal rpm 1100–1650 - - Mätvarvtal rpm 2600 - - Tomgångsvarvtal rpm - 3800-5700 3100-4600 Diameter sliptallrik mm 225 - 225 Kantlängd mm - 295 - Slag mm - 4 A-uppmätt bullernivå enligt EN 60745 (se ”Buller och vibration”): Ljudtrycksnivå L

dB(A) 85 89 89 Osäkerhet K dB 3 Sammanlagt svängningsvärde enligt EN 60745 (se ”Buller och vibration”): Emmisionsvärde a

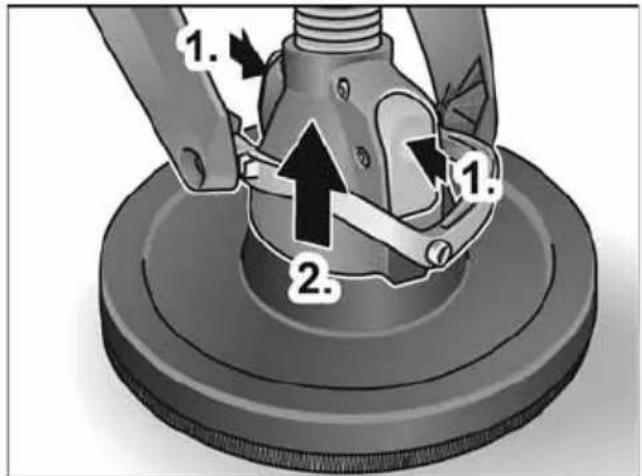

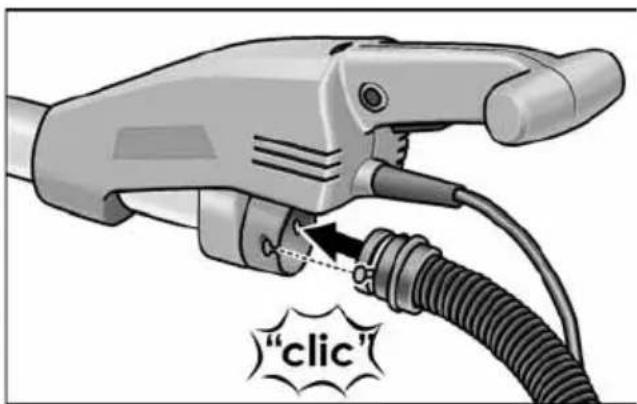

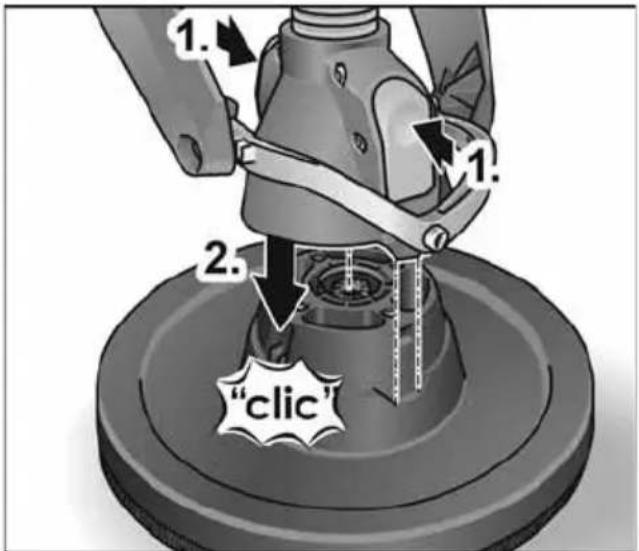

Bruksanvisning Före i drifttagning Packa upp elverktyget och tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått. Ansluta utsugningen Anslut utsugningsslangen på anslut- ningsstutsen 32 mm. OBS Anslutningsstutsen för GE 7 är en ny konstruktion. Om elverktyg med gängse anslutningsstuts ska användas med utsugningsslangen för GE 7, kan en adapter från FLEX tillbehörsprogram användas. Montering/byte av sliphuvud VAR FÖRSIKTIG! Dra ut nätkontakten före alla arbeten på elverktyget. För montering: Tryck på båda spärrarna på verktygsväxelhuvudet (1.). Sätt verktygsväxelhuvudet på sliphuvudet (2.). Kontrollera att låsknapparna har gått tillbaka till sina ursprungslägen. För byte: Tryck på båda spärrarna på verktygsväxelhuvudet (1.) och ta av sliphuvudet (2.). OBS Trekants- och excentersliphuvudet sätts fast och byts ut på samma sätt. Användning av utsugnings- anläggning VAR FÖRSIKTIG!

Vid användning av väggslipen ska en dammsug av typ M anslutas.

Genom användning av en dammpåse som inte är godkänd för inomhus- byggnationsdamm, kan dammpartikel- mängden i arbetsplatsens luft stiga. Under längre tid kan hög dammkoncen- tration i luften leda till skador på and- ningssystemet.GE 7

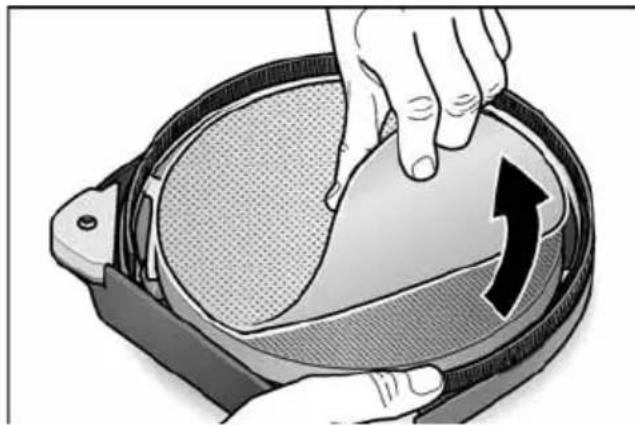

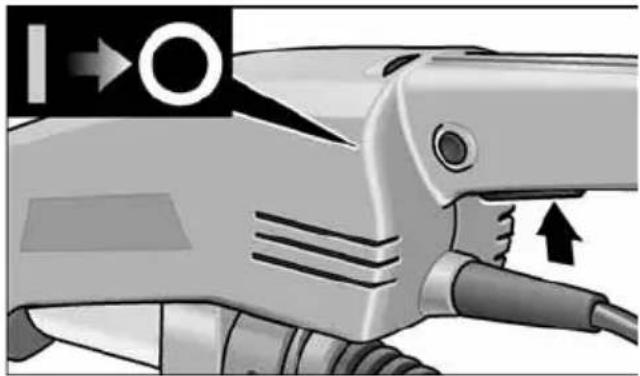

Använd specialdammpåsen för inom- husbyggnationsdamm i dammsugaren enligt de medlevererade anvisningarna. Anslut utsugningsslangen till utsugnings- anläggningen. Beakta utsugningsanläggningens bruks- anvisning! Kontrollera anslutningen! Använd passande adapter vid behov. OBS Om din dammsugare behöver en speciell anslutningsstuts, kan Clip-anslutningen avlägsnas och du kan välja en passande adapter från FLEX tillbehörsprogram. Montering och byte av slipmedel VAR FÖRSIKTIG! Dra ut nätkontakten före alla arbeten på elverktyget. Dra av det slitna slipbladet från kardborrondell. Lägg slipbladet centrerat på kardbor- rondell och tryck fast det. Provkör för att kontrollera att slipmedlet är centrerad. VAR FÖRSIKTIG! Använd aldrig kardborrondellen som slip- medel. För att undvika att arbetsytan tar skada får väggslipen aldrig användas utan slipskiva (C). Elverktygets till- och frånkoppling Maskinens tillkoppling: Tryck på strömställaren (1.). För arretering tryck på spärrknappen och släpp strömställaren (2.). Maskinens frånkoppling: Tryck kort på strömställaren. Varvtalsinställning För inställning av arbetsvarvtal ställ ställratten på önskat värde.GE 7

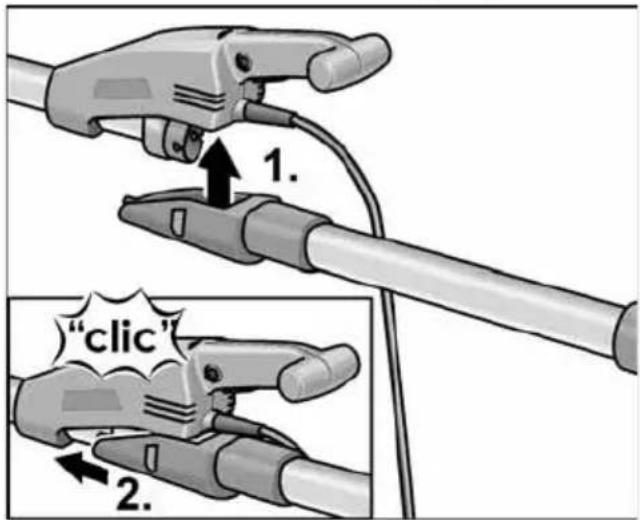

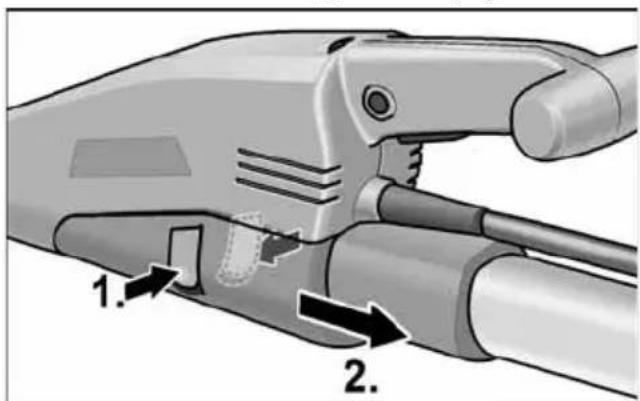

Användning av förlängning (tillval) För väggslipen GE 7 kan ett förlängningsrör erhållas. Vid arbete med väggslipen kan räckvidden ökas med förlängningsröret. Sätt förlängningsröret underifrån mot väggslipens kåpa (1.) och tryck det framåt till det snäpper fast (2.). För att lossa tryck på båda spärrarna (1.) och ta av förlängningsröret (2.). Användning med bygelhandtag (tillval) För en stabilare arbetsposition kan ett bygelhandtag monteras på greppröret. Handtagets placering bestämmer du själv. Användning med adapterkoppling för sugslang(tillval) Adapterkopplingen kan användas för att ansluta sugslangar med andra mått. Arbeta med elverktyget VAR FÖRSIKTIG! Håll elverktyget med båda händerna! Under arbetet måste alltid en hand hålla i hand-taget med strömställaren – även vid arbete med monterat förlängningsrör. Händerna får ej komma in i sliphuvudets område. Därvid kan en hand klämmas fast, eftersom sliphuvudet svänger i olika riktningar.

1. Montera slipmedlet.

2. Anslut avsugningsanläggningen.

3. Stick in nätkontakten.

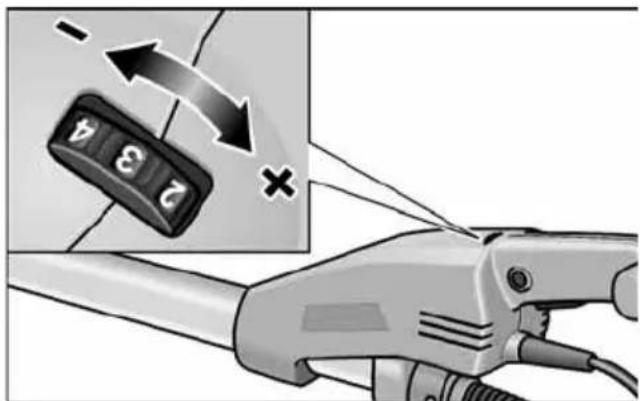

4. Ställ in önskat varvtal.

5. Koppla till avsugningsanläggningen.

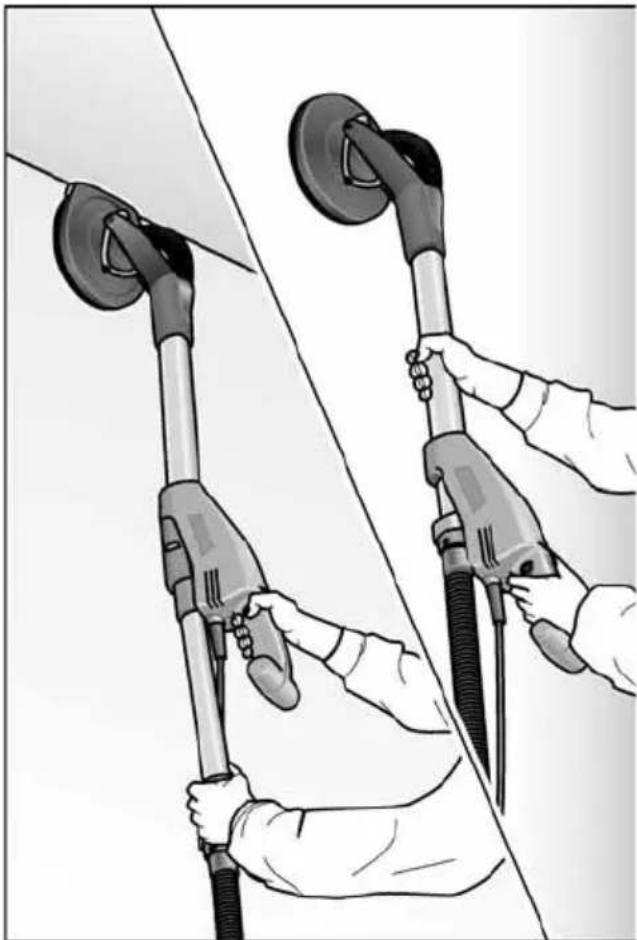

6. Håll fast väggslipen med båda

händerna. På så sätt uppnås bästa möjliga kombination av räckvidd och hävstångskraft.

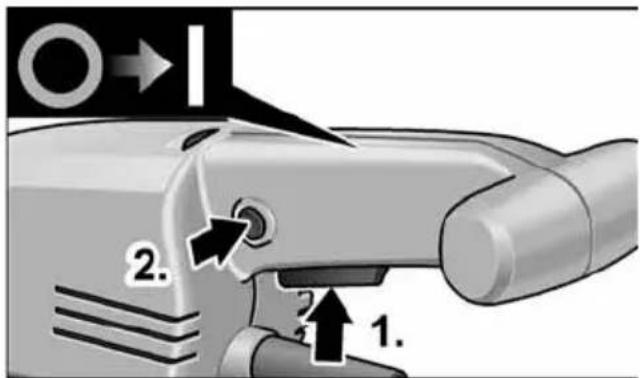

7. Koppla till maskinen.

8. Tryck väggslipen lätt mot arbetsytan

(trycket bör vara just så starkt att slip- huvudet ligger i jämnhöjd arbetsytan).

9. Öka trycket för att få slipbladet att

beröra arbetsytan. Sväng därvid slip- maskinen med överlappande rörelser för att glätta ytan till önskat resultat.GE 7

VAR FÖRSIKTIG! Sliphuvudets roterande delar får ej komma i kontakt med vassa utstickande föremål (t.ex. spikar, skruvar, elektriska detaljer). Genom kontakt med sådana utstickande föremål kan kardborrondellen skadas. Vid skador eller stark nötning av kardbor- rondellen kan den bytas ut (se avsnittet ”Underhåll och skötsel”). Arbetsanvisningar Borstkrans Sliphuvudet är omringat av en borstkrans. Denna krans har två funktioner: – Eftersom kransen sticker ut över slip- plattans yta kommer den först i kontakt med arbetsytan. Därigenom ställs sliphuvudet parallellt mot arbetsytan innan slipmedlet kommer i kontakt med arbetsytan. På så sätt undviks en skärformig fördjup- ning genom slipskivans kant. – Kransen håller också tillbaka dammet tills det sugs ut av dammsugaren. Om borstkransen skadas eller är mycket utnött bör den bytas ut (se avsnittet ”Underhåll och skötsel”). Reservborstkransar kan erhållas hos varje FLEX-kundtjänstställe. Slipning vid inomhusbyggnation Väggslipen har ett unikt svängbart huvud. Eftersom detta huvud kan svängas i olika riktningar, kan sliphuvudet anpassas till arbetsytan. Därigenom kan användaren slipa de övre, mellersta och undre vägg- områdena resp takfogarna utan att behöva ändra sin egen ställning. Under arbetet bör trycket på sliphuvudet vara endast så starkt att slipplattan har kontakt med arbetsytan. För högt tryck kan leda till ett otrevligt spiralformigt repigt mönster liksom ojämnheter på arbetsytan. Håll alltid slipmaskinen i rörelse när slip- plattan har kontakt med arbetsytan. Därvid bör rörelserna vara jämna och stora. Om slipmaskinen stoppas på arbetsytan eller om slipmaskinen rörs ojämnt kan ett otrevligt spiralformigt repigt mönster liksom ojämnheter uppstå på arbetsytan. OBS Väggslipen är försedd med ett inbyggt överbelastningsskydd. Vid för stark belastning slår maskinen från och därefter genast åter till.GE 7

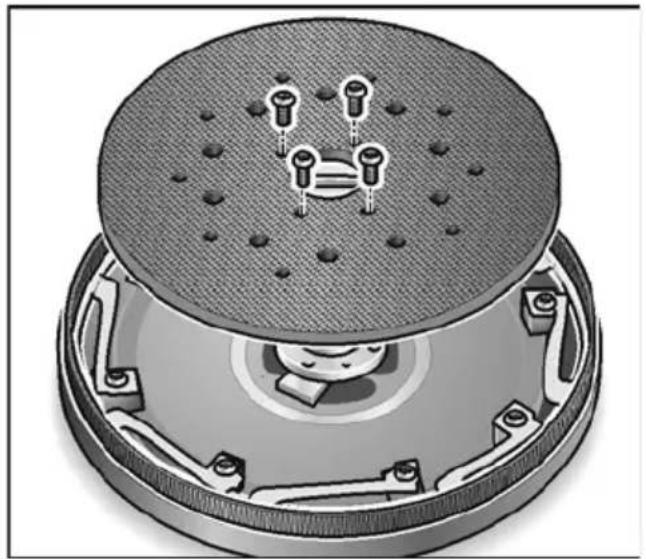

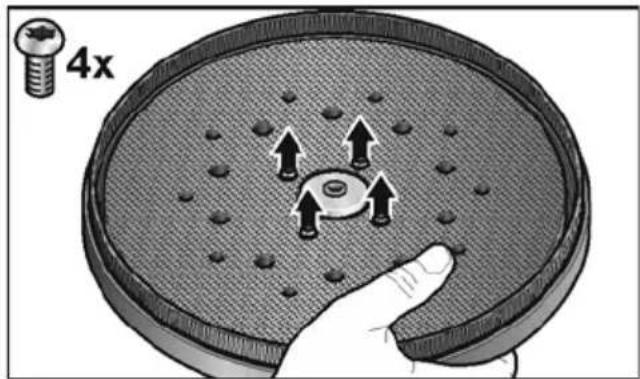

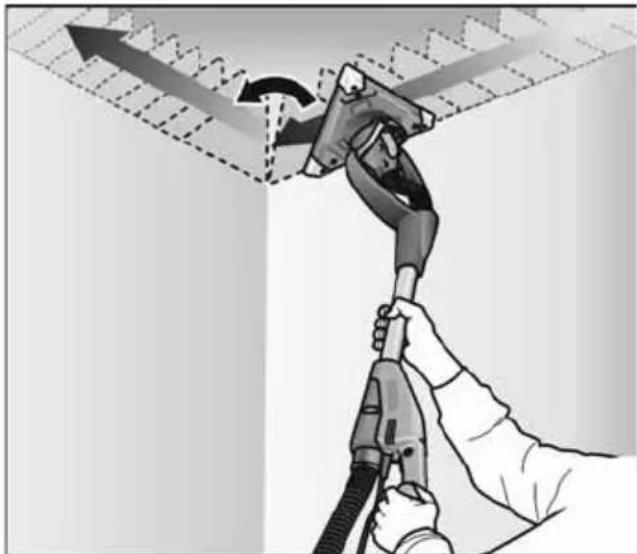

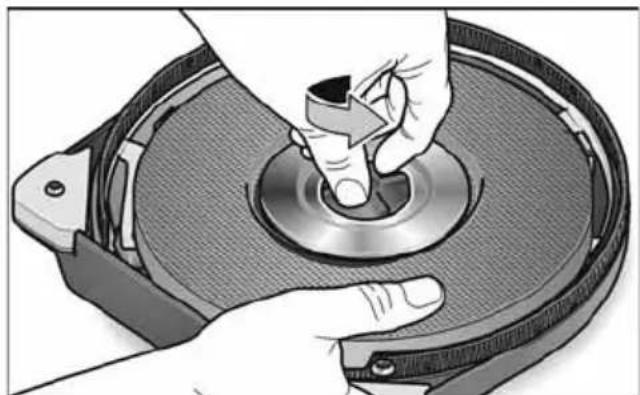

Trekantigt sliphuvud Det trekantiga sliphuvudet roterar inte utan utför svängande sliprörelser. Eftersom det trekantiga sliphuvudet kan vridas, kan det slipa ända in i hörnen på väggar/tak. Underhåll och skötsel VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. Rengöring VARNING! Använd varken vatten eller andra flytande rengöringsmedel. Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet. Blås igenom sliphuvudet och kardan- lagret med torr tryckluft. Byte av kardborr- eller stödrondell Ta tag i slipplattan och sliphuvudet samtidigt för att förhindra att slipplattan vrids. Lossa skruvarna genom att skruva dem moturs och ta bort dem. Kardborrondellen kan nu tas av.GE 7

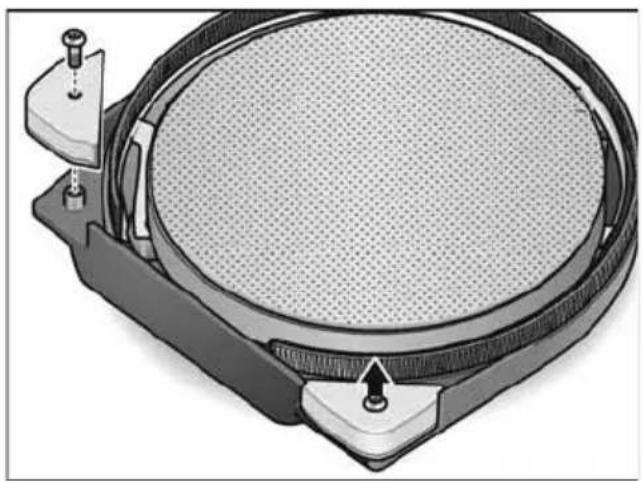

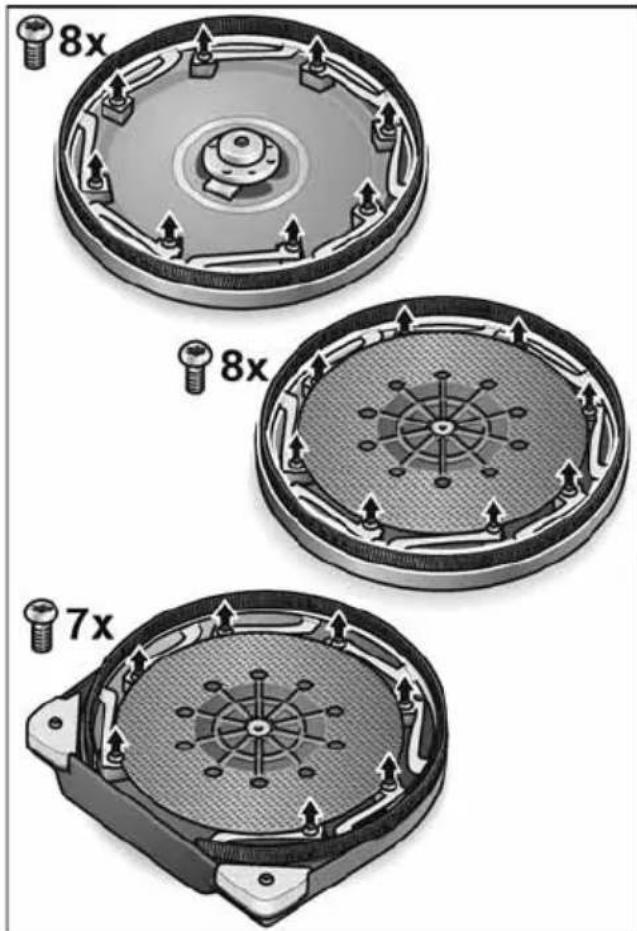

Byt delarna som ska bytas. Montera sliphuvudet i omvänd ordning. Byte av borstkrans Demontera sliphuvudet (se avsnittet ”Byte av kardborr- eller stödrondell”). Lossa fästskruvarna. Ta ut kransen ur huset. Montera en ny borstkrans i kåpan med fästskruvarna. Montera sliphuvudet i omvänd ordning. Byte av skyddshörnGE 7

Demontera skyddshörnen som ska bytas. Montera nya skyddshörn. Arbeta med mindre tryck i hörnen eftersom det uppstår en större belastning på den trekantiga sliptallrikens spetsar. Det trekantiga sliphuvudets hörn kan vid stark nötning bytas ut. Reparation Reparation får endast utföras av en kundt- jänstverkstad som är auktoriserad av till- verkaren. OBS Lossa ej skruvarna på huset under garanti- tiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla. Reservdelar och tillbehör För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog. Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com Skrotningsanvisningar VARNING! Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln. Endast för EU-stater Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektro- niska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas sepa- rat och lämnas in till miljövänlig återvinning. OBS Fråga fackhandlaren rörande avfalls- hanteringsmöjligheterna! -Försäkran om överensstämmelse Vi förklarar under vårt ensamma ansvar, att den under ”Tekniska data” beskrivna produkten motsvarar följande standarder eller normativa dokument. EN 60745 enligt bestämmelser i direk- tiven 2014/30/EU, 2006/42/EG, 2011/65/EU. Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Uteslutning av ansvar Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas. Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter. Klaus Peter WeinperEckhard Rühle Manager Research &Development (R & D)Head of QualityDepartment (QD)GE 7
