NÁVOD NA OBSLUHU GE 7 Flex

Vylúčenie zodpovednosti ..... 227

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu.

Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 227)!

– predložený návod na obsluhu,
– „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

• pre stanovené použitie,
• v bezchybnom bezpečnostne- technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Brúska na steny GE 7 je určená

– na živnostenské nasadenie v priemysle a remeslníctve,
– na brúšenie stien a stropov v interiéroch a exteriéroch,
– na brúšenie vytmelených stien pri suchej výstavbe,
– na prácu s nástrojmi, ktoré sú pre toto náradie ponúkané firmou FLEX a sú schválené pre otáčky minimálne 1750 ot./min.

Použitie rozbrusovacích kotúčov, hrubovacích brúsnych kotúčov alebo drôtených kief nie je prípustné.

Pri použití brúsky na steny GE 7 je potrebné pripojit' vysávač triedy M.

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Používajte toto elektrické náradie ako brúsku s brúsnym papierom. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúsenie, pre prácu s drôtenými kefami, leštenie a rozbrusovanie. Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit'ohrozenia a poranenia.

■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.

- Prípustné otáčky pracovného nástroja musia byt' najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a lietat'.

■ Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.

■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit' na brúsne vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat's najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu. Oči sa majú chránit’ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utripiet’ stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.

- Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostat' do kontaktu s odkládacou plochou, čím môžete stratit' kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavrtat' do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov. Tieto materiály môžu iskry zapálit'.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky. Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Spätný ráz a príslušné bezpečnostné pokyny Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania pracovného nástroja.

Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania.

Pri tom môžu brúsne kotúče tiež puknút'. Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnymi preventivnymi opatreniami, ako je nasledovne popísané.

• Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovát', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventívnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
  ■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.
  ■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
  ■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa pracovné nástroje od obrobku odrazilí a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo keď odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
  ■ Nepoužívajte žiadne reťazové alebo ozubené pilové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Zvláštne bezpečnostné upozornenia pre brúsenie s brúsnym papierom:

■ Nepoužívajte žiadne predimenzované brúsne kotúče, ale dodržiavajte údaje výrobcu k ich vel'kosti. Brúsne kotúče, ktoré presahujú brúsny tanier môžu spôsobit' poranenia, ako aj viest' k zablokovaniu, roztrhnutiu brúsneho kotúča alebo ku spätnému rázu.

Ďalšie bezpečnostné pokyny

■ Používajte len predlžovacie káble schválené pre vonkajšie oblasti.
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávat' len odborník.
■ Brúšenie sadrokartónových dosiek resp. sadry môže viest' k vytvoreniu statickej elektriny na náradí.
Pre Vašu bezpečnost' je brúska na steny uzemnená. Na odsávanie používajte len uzemnené vysávače
■ Neobrábajte žiadne materiály, z których sa uvol'ňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, ked' môže vznikat' zdraviu škodlivý, horl'avý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.

Vecné škody!

Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

i UPOZORNENIE

Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotené s filtrom A, si zistite v tabul'ke „Technické údaje”. Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

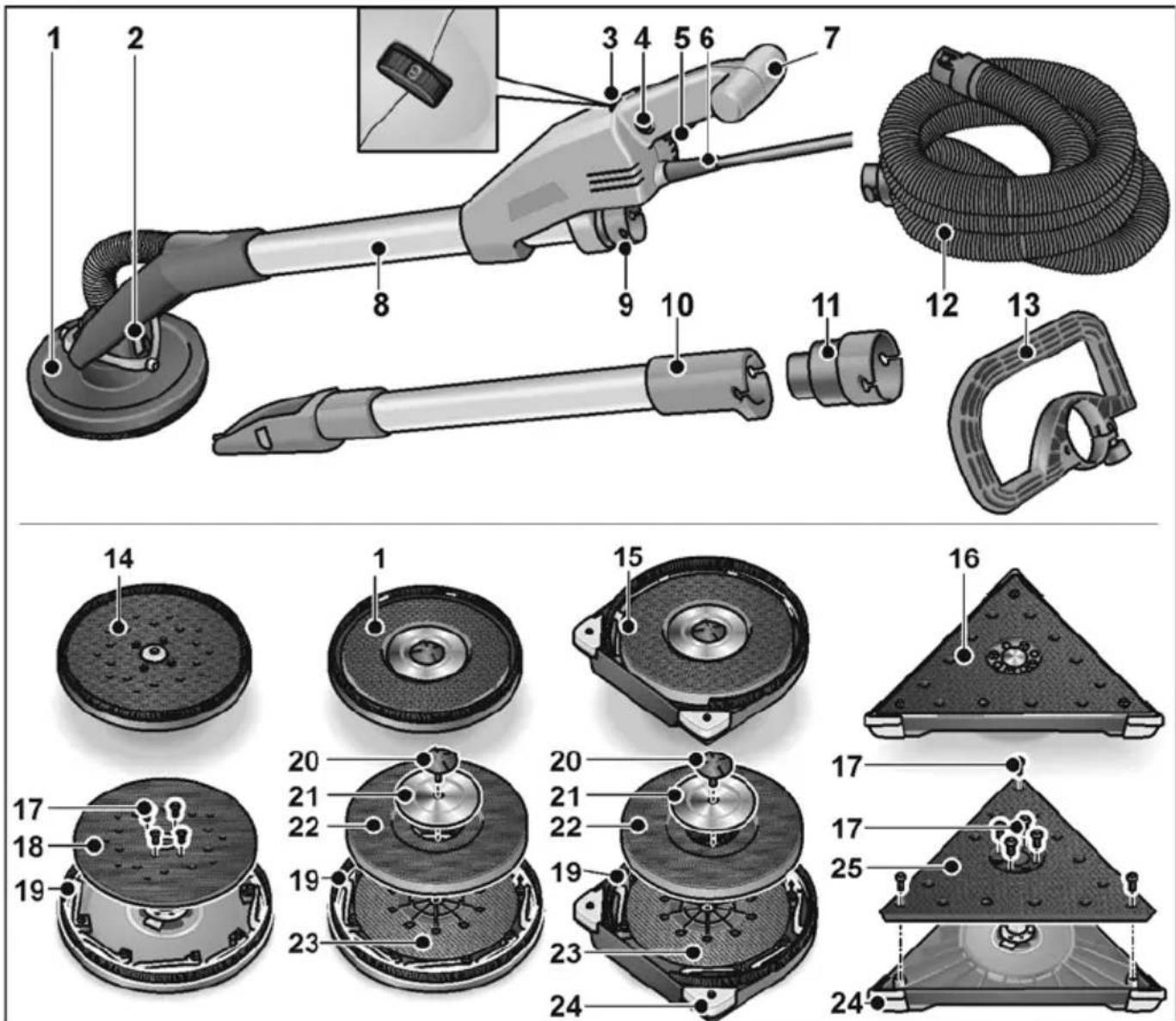

Na prvý pohl'ad

1 Brúsna hlava
s uzavretým kefovým vencom
2 Kardanové uloženie
3 Nastavovacie koliesko na predvol'bu otáčok
4 Aretačné tlačidlo
5 V y p í n a č
6 Siet'ový kábel 5,0 m so siet'ovou zástrčkou
7 Rukovät'
8 R ú r k o v é d r
9 Pripojovacie hrdlo 32 mm
10 Predlžovacia rúrka (volitel'né)
11 Adaptér pre odsávaciu hadicu (volitel'né) pre pripojenie elektrických náradí s bežnými pripojovacími hrdlami

12 Odsávacia hadica
13 Strmeňová rukovät' (volitel'né)
14 Excentrická brúsna hlava
15 Brúsna hlava s otvoreným kefovým vencom na brúsenie rohov
16 Trojuholníková brúsna hlava
17 Upevňovacie skrutky
18 Excentrický tanier so suchým zipsom
19 Kefový veniec
20 Skrutkel I o
21 Upevňovací kotúč
22 Tanier so suchým zipsom
23 Oporný tanier
24 Vymenitel'né ochrany rohov
25 Trojuholníkový tanier so suchým zipsom

Technické údaje

Typ náradia		Brúska na steny s:
		kruhovou hlavou	kruhovou hlavou na brúšenie pri kraji	trojuholní-kovou hlavou	excentrickou hlavou
Trieda ochrany I
Príkon W 710
DÍžka mm 1520
Hmotnost' (bez kábla) kg 4,2 4	4 4,5
Sacia hadica/dížka x priemer mm 4000x32
Otáčky chodu naprázdno ot./min 1100–1650 -
Dimenzačné otáčky	ot./min	2600		-	-
Počet zdvihov pri voľnobehu	ot./min	-		3800-5700	3100-4600
Priemer brúsneho taniera	mm	225 -		225
DÍžka hrany	mm	- 295		-
Brúsny zdvih	mm	- 4
Hladina hluku vyhodnotená s filtrom A podl’a normy EN 60745 (pozri „Hlučnosť a vibrácia”):
Hladina akustického tlaku LpA	dB(A)	74		78	78
Hladina akustického výkonu LWA	dB(A)	85		89	89
Neistota K	dB	3
Celková hodnota vibrácií podl’a normy EN 60745 (pozri „Hlučnosť a vibrácia”):
Hodnota emisií ahpri brúšení vytmelených sadrokartónových stien	m/s2	< 2,5		< 2,5	< 2,5
Neistota K	m/s2	1,5

Návod na použitie

Pred uvedením do prevádzky

- Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a eventuálne prepravné poškodenia.

Pripojenie odsávania

"clic"

■ Pripojte odsávaciu hadicu na pripojovacie hrdlo 32 mm.

i UPOZORNENIE

Pripojovacie hrdlo brúsky GE 7 je vývojová novinka. Ak sa majú elektrické náradia s bežnými pripojovacími hrdlami používať s odsávacou hadicou brúsky GE 7, je možné použit’ adaptér z programu príslušenstva FLEX.

Uchytenie/výmena brúsnej hlavy

POZOR!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku. Uchytenie:

■ Stlačte obidve aretácie na výmennej nástrojovej hlave (1.).
■ Nasad'te výmennú nástrojovú hlavu na brúsnu hlavu (2.).
■ Skontrolujte, či sa zaistenia vrátili do východiskovej polohy.

1. 2. 1. 2. "click"

Výmena:

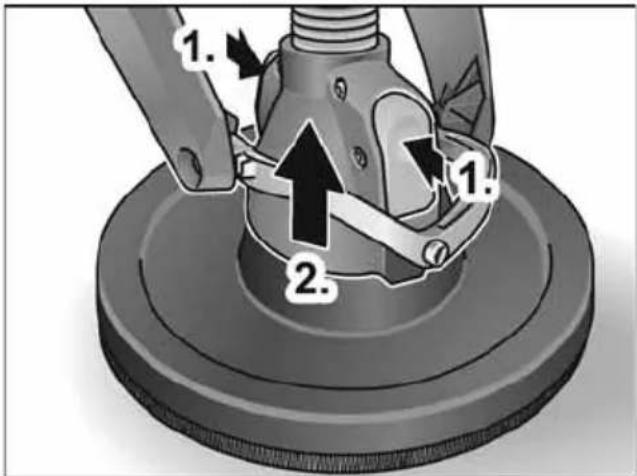

■ Stlačte obidve aretácie na výmennej nástrojovej hlave (1.) a vyberte brúsnu hlavu (2.).

Trojuholníková a excentrická brúsna hlava sa upevňuje/vymieňa rovnakým spôsobom.

Použitie odsávacieho zariadenia

POZOR!

• Pri použití brúsky na steny je potrebné pripojit' vysávač triedy M.
• Použitím prachového vreca, ktoré nie je schválené pre prach pri suchej výstavbe, sa môže na pracovisku zvýšit' množstvo čiastočiek prachu vo vzduchu.
  Za dlhšiu dobu môžu vysoké koncentrácie prachu vo vzduchu viest' u l'udí k poškodeniu dýchacieho systému.

■ Nasad'te do Vášho vysávača prachu podl'a pokynov špeciálne prachové vrece na prach zo suchej výstavby, ktoré sa dodáva spolu s vysávačom.
■ Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie!

V prípade potreby použite vhodný adaptér.

i UPOZORNENIE

Ak by Váš vysávač prachu potreboval špeciálne pripojovacie hrdlo, je možné zaskakovacie pripojenie odstránit' a z programu príslušenstva FLEX vybrat' vhodný adaptér.

Uchytenie a výmena brúsnych prostriedkov

POZOR!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

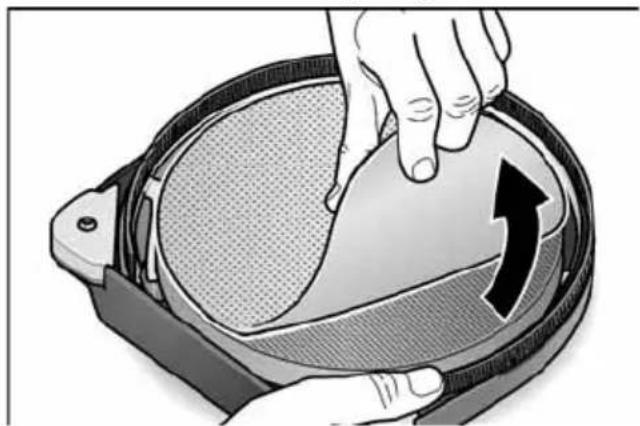

■ Stiahnite opotrebovaný brúsny list z taniera so suchým zipsom.

■ Vystredený brúsny list položte na tanier so suchým zipsom a pritlačte.
■ Vykonajte skúšobný chod, aby ste skontrolovali vystredené upnutie brúsneho prostriedku.

POZOR!

Nikdy nepoužívajte tanier so suchým zipsom ako brúsny prostriedok.

Nepoužívajte nikdy brúsku na steny bez brúsneho listu, aby sa zabránilo silnému poškodeniu pracovnej plochy!

Zapnutie a vypnutie elektrického náradia

2. 1.

Zapnutie náradia:

Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.

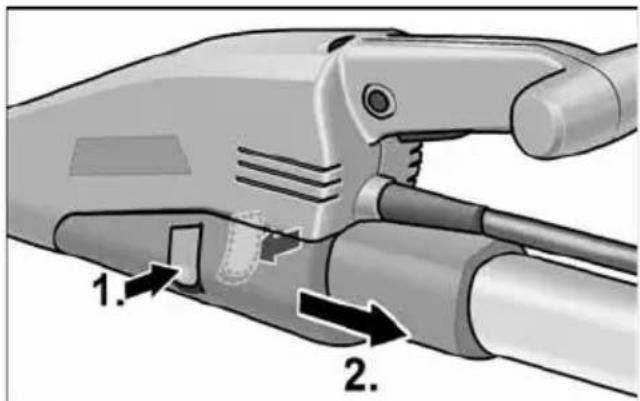

Použitie predlženia (volitel'né)

K brúske na steny GE 7 možno obdržat' predlžovaciu rúrku.

S predlžovacou rúrkou možno pri prácach s brúskou na steny zvýšit' jej akčný rádius.

"clic"

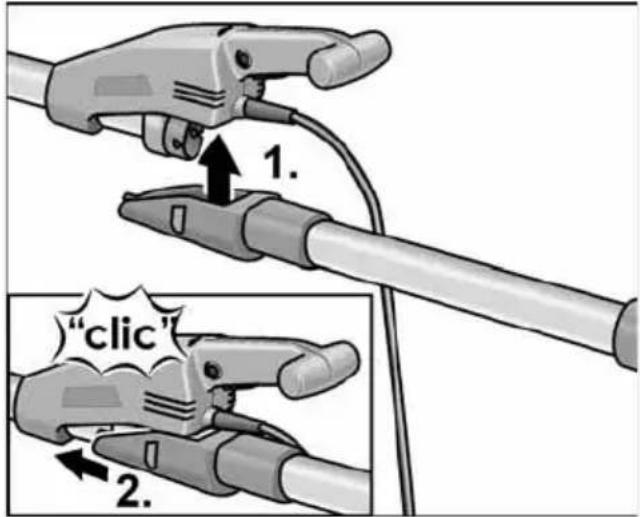

■ Nasad'te predlžovaciu rúrku zospodu na teleso brúsky na steny (1.) a zasú-vajte smerom dopredu, až zaskočí (2.).

1. 2.

Použitie oblúkovej rukoväti (voliteľné vybavenie)

Na dosiahnutie stabilnej pracovnej polohy možno na rúrku na uchopenie namontovať oblúkovú rukovát'. Montážnu polohu možno individuálne prispôsobit'.

Použitie adaptéra na odsávaciu hadicu (voliteľné vybavenie)

Práca s elektrickým náradím

POZOR!

Držte elektrické náradie pevne obidvoma rukami! Pri práci musí byt' vždy jedna ruka na rukoväti s vypínačom – tiež pri prácach s namontovaným predlžením.

Ruky by sa nemali dostat' do oblasti brúsnej hlavy. Môže tak dôjst'k prištipnutiu ruky, pretože brúsna hlava sa natáča do rôznych smerov.

1. Upevnite brúsny prostriedok.
2. Pripojte odsávacie zariadenie.
3. Zastrčte siet'ovú zástrčku.
4. Nastavte potrebné otáčky.
5. Zapnite odsávacie zariadenie.

6. Držte brúsku na steny pevne oboma rukami. Tak možno pri používaní dosiahnut' najlepšiu možnú kombináciu akčného rádiusu a pákovej sily.

7. Zapnite náradie.

8. Tlačte brúsku na steny l'ahko proti pracovnej ploche (prítlak by mal byt' dostatočne silný, aby sa zaručilo, že brúsna hlava leží v jednej rovine s pracovnou plochou).

9. Zvýšte prítlak, aby sa brúsny list dostal do kontaktu s pracovnou plochou. Kývajte pri tom brúskou prekrývajúcimi sa pohybmi, aby sa povrch vyhladil až do želanej jemnosti.

Rotujúce diely na brúsnej hlave sa nesmú dostat' do kontaktu s ostrými vyčnievajúcimi predmetmi (napr. klince, skrutky, elektrické prípojné krabice). Kontaktom s takými vyčnievajúcimi predmetmi sa môže poškodit' tanier so suchým zipsom. Pri poškodení alebo silnom opotrebení taniera so suchým zipsom je možné tento tanier vymenit' (pozri odsek „Údržba a ošetrovanie").

Pracovné pokyny

Kefový veniec

Brúsnu hlavu obklopuje kefový veniec. Tento veniec plní dve funkcie:

– Pretože veniec prečnieva cez povrch brúsneho taniera, dostane sa do kontaktu s pracovnou plochou najskôr. Tým sa brúsna hlava nastaví rovnobežne s pracovnou plochou, skôr ako sa s ňou dostane do kontaktu brúsny prostriedok.

Tým sa zabráni kosákovitému prehíbeniu okrajom brúsneho kotúča.

– Veniec slúži aj na to, aby zadržiaval prach, kým sa neodsaje vysávačom. Ak je kefový veniec poškodený alebo vykazuje nadmerné opotrebenie, mal by sa vymenit' (pozri odsek „Údržba a ošetrovanie"). Náhradné kefové vence možno obdržat' v každom servisnom centre FLEX.

Brúsenie pri suchej výstavbe

Brúska na steny má jedinečnú otočnú hlavu. Pretože je možné túto hlavu natočit' do rôznych smerov, môže sa brúsna hlava prispôsobit' pracovnej ploche. Tak môže užívatel' brúsit' horné, stredné a spodné oblasti steny resp. stropné škáry bez nutnosti zmeny postoja. Prítlak na brúsnu hlavu by mal byt' pri práci len tak silný, aby sa udržiaval kontakt brúsneho taniera s pracovnou plochou. Nadmerný prítlak môže viest' k nepríjemnej špirálovitej vzorke škrabancov, ako aj k nerovnostiam pracovnej plochy. Brúskou neustále pohybujte, zatial' čo je brúsny kotúč v kontakte s pracovnou plochou. Pohyby by pri tom mali byt' rovnomerné a v širokom rozsahu. Akonáhle sa brúska na pracovnej ploche zastaví alebo sa pohybuje nerovnomerne, môže dôjst' k nepríjemnej špirálovitej vzorke škrabancov, ako aj k nerovnostiam pracovnej plochy.

UPOZORNENIE

Na ochranu náradia sa brúska na steny pri pret'ažení vypne. Pri príliš silnom zaťažení sa náradie vypne a okamžite sa znova rozbehne.

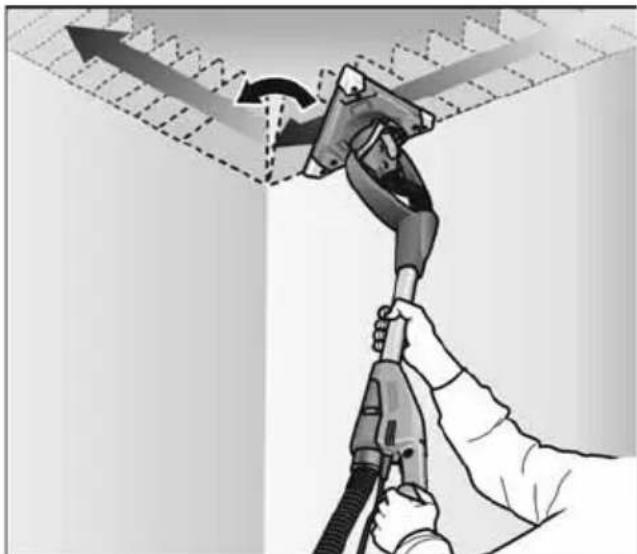

Trojuholníková brúsna hlava

Trojuholníková brúsna hlava nevykonáva žiadne rotujúce pohyby, ale kmitavé brúsne pohyby.

Pretože je trojuholníková brúsna hlava uložená otočne, je možné brúsenie vykonávat' až do rohov steny/stropu.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
■ Vyfúkajte brúsnu hlavu a kardanové uloženie suchým stlačeným vzduchom.

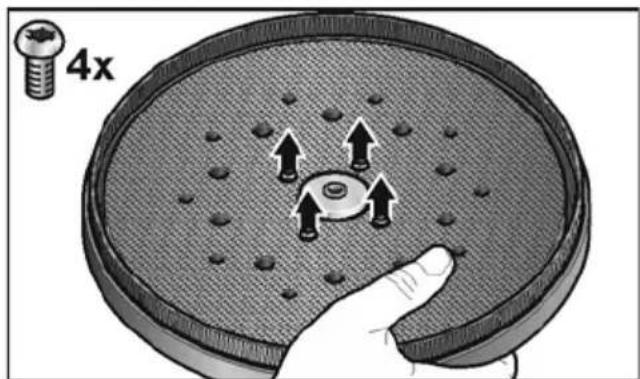

Výmena taniera so suchým zipsom a oporného taniera

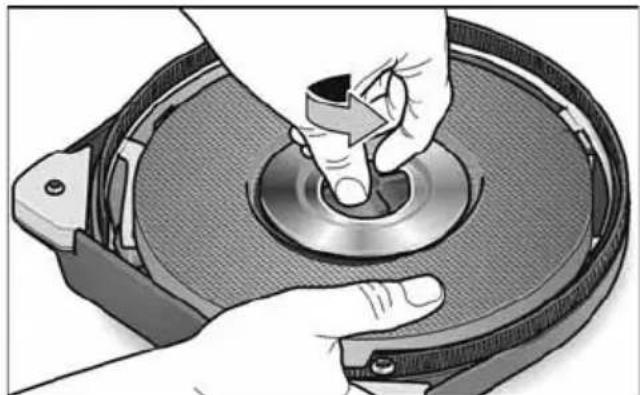

■ Uchopte brúsnu dosku spoločne s brúsnou hlavou, aby sa zabránilo pretáčaniu brúsnej dosky.

4x

■ Vymeňte diely určené k výmene.
■ Zmontujte brúsnu hlavu v obrátenom poradí.

■ Demontujte brúsnu hlavu (pozri odsek „Výmena taniera so suchým zipsom a oporného taniera”).

8x 8x 7x

■ Povol'te prídržné skrutky.
■ Vyberte veniec z krytu.
■ Nasad'te do krytu nový kefový veniec a zaskrutkujte prídržné skrutky.
■ Zmontujte brúsnu hlavu v obrátenom poradí.

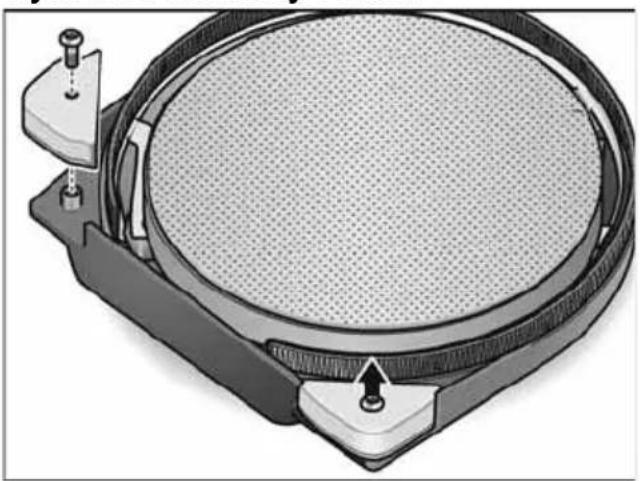

Výmena ochrany rohov

■ Demontujte ochranu rohov určenú k výmene.
■ Namontujte novú ochranu rohov. Na základe skúseností by sa v rohoch malo robit' so zníženým prítlakom, pretože dochádza k väčšiemu zaťaženiu vrcholov trojuholníkového brúsneho taniera.
Rohy trojuholníkovej brúsnej hlavy sú pri silnom opotrebení lahko vymenitelné.

Opravy

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

i UPOZORNENIE

Počas záručnej doby nepovol'ujte skrutky na telese brúsky. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Náhradné diely a príslušenstvo

Čalšie príslušenstvo, najmä pracovné nástroje, si preberte z katalógov výrobcu. Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

i UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi: EN 60745 podl’a ustanovení smerníc 2014/30/EÚ,2006/42/ES, 2011/65/EÚ. Zodpovednosť za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Zilie B. D. 2014

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnost'ou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
