NÁVOD NA OBSLUHU L 3709125 Flex

Vložte správnou stranou brusný kotouč.

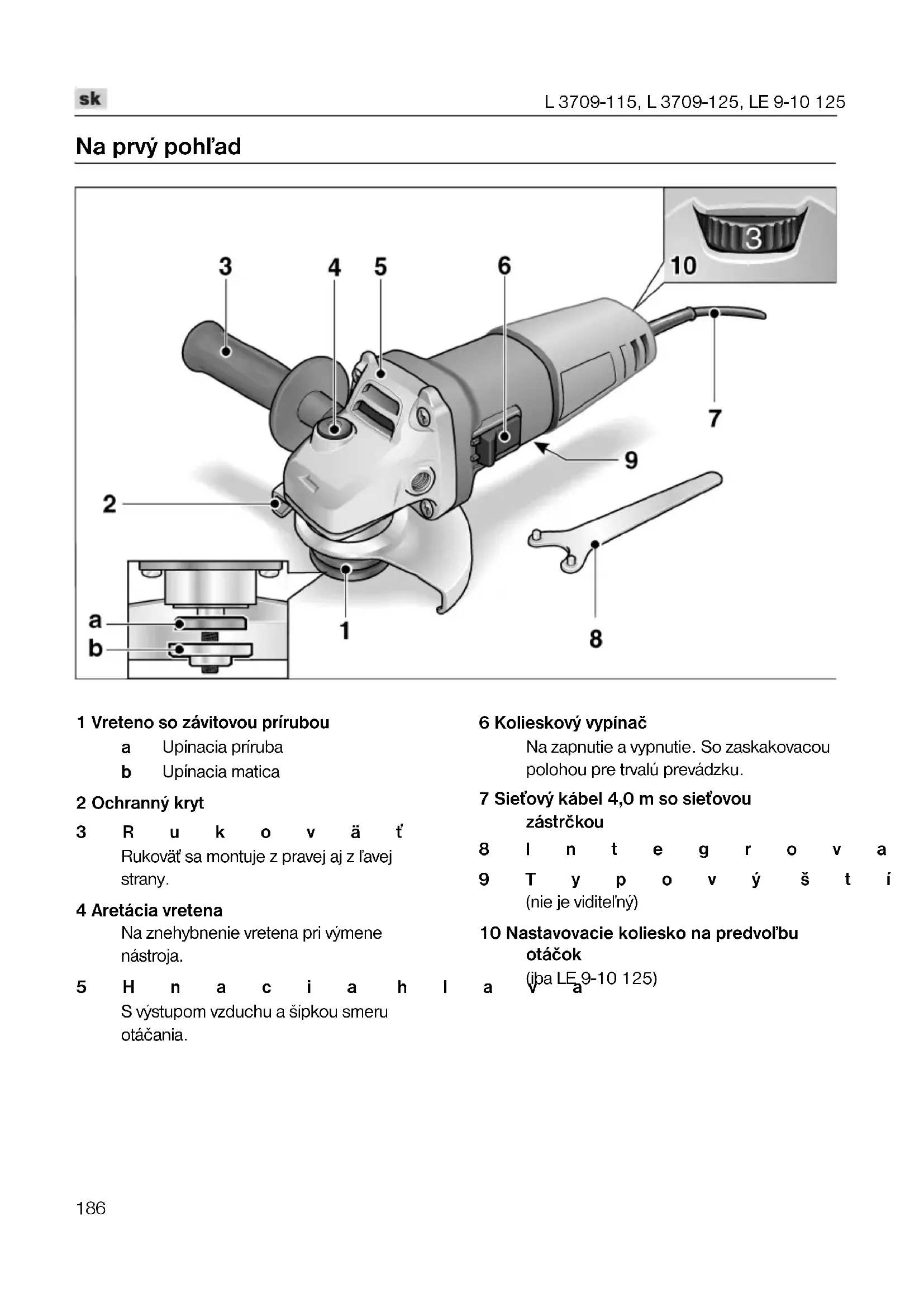

Na prvý poh¾ad 1 Vreteno so závitovou prírubou

Upínacia matica 2 Ochranný kryt 3Rukoväˆ Rukoväˆ sa montuje z pravej aj z ¾avej strany. 4 Aretácia vretena Na znehybnenie vretena pri výmene nástroja. 5Hnacia hlava S výstupom vzduchu a šípkou smeru otáčania. 6 Kolieskový vypínač Na zapnutie a vypnutie. So zaskakovacou polohou pre trvalú prevádzku. 7 Sieˆový kábel 4,0 m so sieˆovou zástrčkou 8Integrovaný k¾úč 9Typový štítok (nie je vidite¾ný) 10 Nastavovacie koliesko na predvo¾bu otáčok (iba LE 9-10 125)L 3709-115, L 3709-125 LE 9-10 125

Pre Vašu bezpečnosˆ VAROVANIE! Pred použitím uhlovej brúsky si prečítajte: – predložený návod na obsluhu, – „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím vpriloženom zošite (čís. publikácie: 315.915), – pravidla a predpisy na zabránenie úrazom, platné pro miesto nasadenia a jednajte pod¾a nich. Táto uhlová brúska je konštruovaná pod¾a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjsˆ k ohrozeniu života používate¾a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte uhlovú brúsku len – pre stanovené použitie, – v bezchybnom bezpečnostne-technickom stave. Okamžite odstráòte poruchy, ktoré obmedzujú bezpečnosˆ. Stanovené použitie Táto uhlová brúska je určená – na živnostenské nasadenie v priemysle a remeslníctve, – na brúsenie a rezanie kovu a kameòa brúsením za sucha, – na nasadenie s brúsiacim nástrojom a príslušenstvom, ktoré sú uvedené v tomto návode na obsluhu alebo výrobcom doporučené a sú schválené pre obvodovú rýchlosˆ 80 m/s. Neprípustné sú napr. reˆazové frézovacie kotúče, pílové listy. Bezpečnostné upozornenia VAROVANIE! Prečítajte si všetky bezpečnostné pokyny a upozornenia v tomto návode a dodržiavajte ich. Chyby pri dodržiavaní výstražných upozornení a pokynov môžu spôsobiˆ úraz elektrickým prúdom, požiar a/alebo ˆažké poranenia. Tento návod si dobre uschovajte pre neskoršie použitie.

Používajte toto elektrické náradie ako brúsku a rozbrusovačku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viesˆ k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.

Toto elektrické náradie nie je vhodné na brúsenie s brúsnym papierom, pre prácu s drôtenými kefami a na leštenie. Použitia, pre ktoré nie je elektrické náradí predpokladané, môžu spôsobiˆ ohrozenia aporanenia.

Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané aodporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevniˆ, nie je zárukou žiadneho bezpečného použitia.

Prípustné otáčky vloženého nástroja musia byˆ najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiˆ a lietaˆ.

Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedaˆ rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryˆ alebo kontrolovaˆ.

Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodiˆ na brúsne vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viesˆ k strate kontroly.L 3709-115, L 3709-125, LE 9-10 125

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z h¾adiska odlupovania a trhlín, brúsne taniere z h¾adiska trhlín, obrúsenia a silného opotrebenia. Keï elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z h¾adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežaˆ s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

Noste osobné ochranné pomôcky. Používajte pod¾a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu. Oči sa majú chrániˆ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovaˆ prach vznikajúci pri použití. Keï ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpieˆ stratu sluchu.

Dbajte u ostatných osôb na bezpečnú vzdialenosˆ k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosiˆ osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletieˆ a spôsobiˆ poranenie aj mimo priamu pracovnú oblasˆ.

Držte náradie len za izolované plochy rukoväti, ak budete vykonávaˆ práce, pri ktorých môže pracovný nástroj zasiahnuˆ skryté elektrické vedenia alebo vlastný sieˆový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

Veïte sieˆový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojsˆ k preˆatiu alebo zachyteniu sieˆového kábla a Vaša ruka alebo paža sa môžu dostaˆ do otáčajúceho sa pracovného nástroja.

Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostaˆ do kontaktu s odkládacou plochou, čím môžete stratiˆ kontrolu nad elektrickým náradím.

Nenechajte nikdy elektrické náradie bežaˆ pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytiˆ Váš odev a pracovný nástroj sa môže zavàtaˆ do Vášho tela.

Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vˆahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobiˆ elektrické nebezpečenstvo.

Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky. Použitie vody alebo iných chladiacich prostriedkov môže viesˆ k úrazu elektrickým prúdom. Spätný ráz a príslušné bezpečnostné pokyny Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atï. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovate¾né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja. Keï sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytiˆ a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, pod¾a smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknúˆ. Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániˆ vhodnými preventívnymi opatreniami, ako je nasledovne popísané.L 3709-115, L 3709-125 LE 9-10 125

Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytiˆ. Používajte vždy prídavnú rukoväˆ, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventívnymi opatreniami ovládaˆ sily spätného rázu a reakčné sily.

Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovaˆ nad Vašu ruku.

Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovaˆ. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča vmieste zablokovania.

Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atï. Zabráòte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo keï odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.

Nepoužívajte žiadne reˆazové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím. Zvláštne bezpečnostné upozornenia pre brúsenie a rozbrusovanie:

Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje. Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryˆ a sú nebezpečné.

Ochranný kryt musí byˆ na elektrickom náradí spo¾ahlivo namontovaný a nastavený tak, aby sa dosiahlo maximálnej bezpečnosti, tzn. čo najmenšia možná časˆ brúsneho nástroja smeruje nezakrytá k obsluhujúcej osobe. Ochranný kryt má chrániˆ obsluhujúcu osobu pred úlomkami a náhodným kontaktom s brúsnym nástrojom.

Brúsne nástroje sa smú používaˆ len pre odporúčané možnosti použitia. Napríklad: Nikdy nebrúste bočnou plochou rozbrusovacieho kotúča. Rozbrusovacie kotúče sú určené na úber materiálu hranou kotúča. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomiˆ.

Používajte vždy nepoškodené upínacie príruby správnej ve¾kosti a tvaru pre Vámi zvolený brúsny kotúč. Vhodné príruby podopierajú brúsny kotúč a znižujú tým nebezpečenstvo jeho prasknutia. Príruby pre rozbrusovacie kotúče sa môžu líšiˆ od prírub pre iné brúsne kotúče.

Nepoužívajte žiadne opotrebené brúsne kotúče od väčších elektrických náradí. Brúsne kotúče pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu prasknúˆ. Zvláštne bezpečnostné upozornenia pre rozbrusovanie:

Zabráòte blokovaniu rezného kotúča alebo príliš vysokému prítlaku. Nevykonávajte žiadne príliš hlboké rezy. Preˆaženie rezného kotúča zvyšuje namáhanie anáchylnosˆ k spriečeniu alebo blokovaniu a tým možnosˆ spätného rázu alebo zlomenie brúsneho telesa.

Vyhýbajte sa oblasti pred a za rotujúcim rozbrusovacím kotúčom. Ak pohybujete rozbrusovacím kotúčom v obrobku smerom od seba, môže v prípade spätného rázu dôjsˆ k odmršteniu elektrického náradia s otáčajúcim sa kotúčom priamo na Vás.

Ak sa rozbrusovací kotúč zasekne alebo prácu prerušíte, vypnite náradie a držte ho v k¾ude, kým sa kotúč nezastaví. Nikdy neskúšajte vytiahnuˆ rozbrusovací kotúč, ktorý je ešte v chode, z rezu, inak môže dôjsˆ k spätnému rázu. Zistite a odstráòte príčinu zaklinenia.

Pokia¾ je rezný kotúč v obrobku, elektrické náradie znova nezapínajte. Nechajte rezný kotúč najskôr dosiahnuˆ plné otáčky, skôr ako budete v rezaní opatrne pokračovaˆ. V opačnom prípade sa môže kotúč zaseknúˆ, vyskočiˆ z obrobku alebo spôsobiˆ spätný ráz.L 3709-115, L 3709-125, LE 9-10 125

Buïte predovšetkým opatrní u „rezov vreckového tvaru” do jestvujúcich stien alebo iných oblastí, do ktorých nie je vidieˆ. Rezný kotúč, keï sa ponára, môže pri rezaní do plynových alebo vodovodných potrubí, elektrických vedení alebo iných objektov spôsobiˆ spätný ráz.

Dosky alebo ve¾ké obrobky podoprite, aby sa zabránilo riziku spätného rázu vplyvom zaklineného rozbrusovacieho kotúča. Ve¾ké obrobky sa môžu svojou vlastnou hmotnosˆou prehnúˆ. Obrobok musí byˆ na obidvoch stranách kotúča podopretý, a síce ako v blízkosti rezu, tak tiež na hrane. Ïalšie bezpečnostné pokyny

POZOR! Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia. UPOZORNENIE Úroveò vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použiˆ na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveò vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveò vibrácií líšiˆ. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiˆ. Pre presný odhad kmitavého namáhania by sa mali tiež zoh¾adniˆ doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zrete¾ne redukovaˆ. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov. POZOR! Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.L 3709-115, L 3709-125 LE 9-10 125

Návod na použitie VAROVANIE! Pred všetkými prácami na uhlovej brúske vytiahnite sieˆovú zástrčku. Pred uvedením do prevádzky Vyba¾te uhlovú brúsku, skontrolujte kompletnosˆ dodávky a transportné poškodenia. Zapnutie a vypnutie Krátkodobá prevádzka bez zaskočenia:

Na vypnutie kolieskový vypínač (6) stlačením na zadný konec odblokujte. Predvo¾ba otáčok (len LE 9-10 125) Na nastavenie pracovných otáčok nastavte nastavovacie koliesko (10) na požadovanú hodnotu.L 3709-115, L 3709-125, LE 9-10 125

Bezpečnostný ochranný kryt (L 3709-115, L 3709-125) VAROVANIE! Z uhlovej brúsky nikdy nedemontujte bezpečnostný ochranný kryt. Pre prispôsobenie na pracovnú úlohu je možné bezpečnostný ochranný kryt (2) prestaviˆ bez použitia náradia. POZOR! Nebezpečenstvo poranenia! Noste ochranné rukavice.

Otáčajte bezpečnostným ochranným krytom až do požadovanej polohy. Rýchloupínací kryt (LE 9-10 125) VAROVANIE! Pri hrubovacích a rozbrusovacích prácach nikdy nepracujte bez ochranného krytu.

Prestavte ochranný kryt.

Upínaciu páku opäˆ pevne utiahnite. Upevnenie alebo výmena brúsiaceho nástroja

Vložte správnou stranou brúsny kotúč.L 3709-115, L 3709-125 LE 9-10 125

Zapnite uhlovú brúsku (bez zaskočenia) a nechajte ju cca 30 sekúnd v chode. Skontrolujte nevyváženosˆ a vibrácie.

Vypnite uhlovú brúsku. Pracovné pokyny UPOZORNENIE Po vypnutí brúsiaci nástroj ešte po krátky čas dobieha. Hrubovacie brúsenie VAROVANIE! Nikdy nepoužívajte rozbrusovacie kotúče na hrubovacie brúsenie. –Uhol nastavenia 20–40° pre najlepšie uberanie materiálu. – S mierným prítlakom pohybujte uhlovou brúskou sem a tam. Tým nebude obrobek príliš horúci a nedojde k jeho zafarbeniu; okrem toho nevzniknú žiadne ryhy. Rozbrusovanie –Netlačte, nevychy¾ujte, nekmitajte. – Uhlová brúska musí stále pracovaˆ proti smeru posuvu. Inak vzniká nebezpečenstvo nekontrolovaného vyskočenia z drážky. – Prispôsobenie posuvu opracovávanému materiálu: čím je tvrdší, tým pomalšie. Ïalšie informácie o produktoch výrobcu na www.flex-tools.com .L 3709-115, L 3709-125, LE 9-10 125

Údržba a ošetrovanie VAROVANIE! Pred všetkými prácami na uhlovej brúske vytiahnite sieˆovú zástrčku. Čistenie VAROVANIE! Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa brúsky usadzovaˆ vodivý prach. Zníženie ochrannej izolácie! Prevádzkujte náradie cez chránič vybavovaný chybovým prúdom (vybavovací prúd 30 mA). Náradie a vetracie štrbiny pravidelne čistite. Častosˆ čistenia je závislá na opracovávanom materiáli a dobe používania. Vnútorný priestor telesa brúsky s motorom pravidelne vyfúkajte suchým stlačeným vzduchom. Uhlíkové kefy Uhlová brúska je vybavená vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa uhlová brúska automaticky vypne. UPOZORNENIE Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu. Cez zadné vstupné otvory vzduchu je možné počas používania pozorovaˆ opa¾ovanie uhlíkov. Pri silnom opa¾ovaní uhlíkov uhlovú brúsku okamžite vypnite. Odovzdajte uhlovú brúsku do niektorej servisnej dielne, autorizovanej výrobcom. Prevodovka UPOZORNENIE Počas záručnej doby neuvo¾òujte skrutky na prevodovej hlave (5). Pri nedodržaní zaniknú záručné záväzky výrobcu. Opravy Opravy nechajte vykonávaˆ výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom. Náhradné diely a príslušenstvo Ïalšie príslušenstvo, najmä brúsiace nástroje, si preberte z katalógu výrobcu. Náhradné diely/príslušenstvo Objed. čís. Ochranný kryt 115 mm 335.258 Ochranný kryt 125 mm 335.266 Rýchloupínací kryt 125 mm 358.029 Rukoväˆ 335.274 Integrovaný k¾úč 100.110 Upínacia príruba SW17 (otvor k¾úča)

Pokyny pre likvidáciu VAROVANIE! Odstránením sieˆového kábla urobte doslúžené náradie nepoužite¾ným. Len pre krajiny EÚ Nevyhadzujte elektrické náradie do domového odpadu! Pod¾a evropskej smernice 2002/96/EG o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbieraˆ oddelene a dodávaˆ do ekologickej recyklácie. UPOZORNENIE O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka! Prehlásenie o zhode Prehlasujeme na vlastnú zodpovednosˆ, že tento výrobok súhlasí s nasledujúcimi normami alebo normativnými dokumentmi: EN 60745 pod¾a ustanovení smerníc 2004/108/ES, 2006/42/ES. Súbory technickej dokumentácie sa nachádzajú na adrese: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Záruka Pri kúpe nového náradia poskytuje firma FLEX 2 roky záruku výrobcu, ktorá začína dátumom predaja na konečného spotrebite¾a. Záruka sa vzˆahuje len na nedostatky spôsobené chybami materiálu a/lebo na výrobné chyby, ako aj na nesplnenie zaručených vlastností. Pri uplatòovaní nároku na záruku priložte originálny predajný doklad s dátumom predaja. Záručné opravy smú vykonávaˆ výhradne dielne alebo servisné strediská, autorizované firmou FLEX. Nárok na záruku je oprávnený len pri stanovenom použití. Zo záruky sú vylúčené najmä opotrebenia podmienené prevádzkou, neodborné použitie, čiastočne alebo kompletne demontované náradie, ako aj škody vzniknuté preˆažením náradia, používaním neschválených, chybných alebo nesprávne používaných vložených nástrojov. Škody, spôsobené prostredníctvom náradia na vloženom nástroji event. obrobku, použitie násilia, následné škody, ktoré boli spôsobené nesprávnou alebo nedostatečnou údržbou zo strany zákazníka alebo tretej osoby, poškodenia prostredníctvom cudzieho vplyvu alebo cudzími telesami, napr. pieskom alebo kameòmi, ako aj škody vzniknuté vplyvom nedodržiavania návodu na obsluhu, napr. pripojením na nesprávne sieˆové napätie alebo druh prúdu. Nároky na záruku pre vložené nástroje, event. diely príslušenstva je možné uplatòovat iba vtedy, ak boli používané s náradím, u ktorého sa také použitie predpokláda alebo je schválené. Vylúčenie zodpovednosti Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosˆou jeho použitia. Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.L 3709-115, L 3709-125, LE 9-10 125
