BEDIENUNGSANLEITUNG L 3709125 Flex

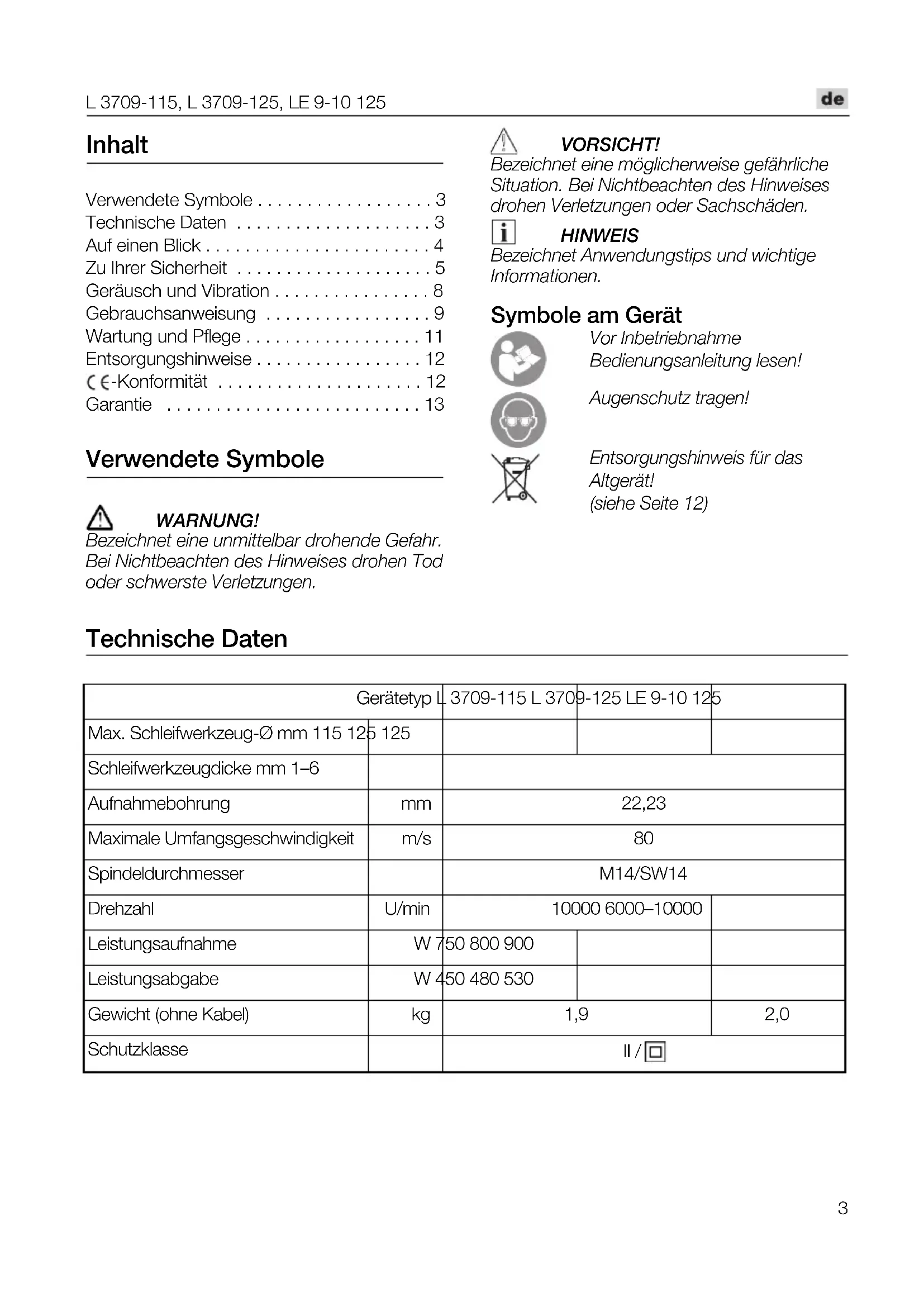

• Inhalt Verwendete Symbole p. 3
• Technische Daten p. 3
• Auf einen Blick p. 4
• Zu Ihrer Sicherheit p. 5
• Geräusch und Vibration p. 8
• Gebrauchsanweisung p. 9
• Wartung und Pflege p. 11
• Entsorgungshinweise p. 12
• -Konformität p. 12
• Garantie Verwendete Symbole t^okrkd> _ÉòÉáÅÜåÉí=ÉáåÉ=ìåãáííÉäÄ~ê=ÇêçÜÉåÇÉ=dÉÑ~ÜêK= _Éá=káÅÜíÄÉ~ÅÜíÉå= ÇÉë=eáåïÉáëÉë=ÇêçÜÉå=qçÇ= çÇÉê=ëÅÜïÉêëíÉ=sÉêäÉíòìåÖÉåK slopf`eq> _ÉòÉáÅÜåÉí=ÉáåÉ=ã∏ÖäáÅÜÉêïÉáëÉ=ÖÉÑ®ÜêäáÅÜÉ= páíì~íáçåK=_Éá=káÅÜíÄÉ~ÅÜíÉå=ÇÉë=eáåïÉáëÉë= ÇêçÜÉå=sÉêäÉíòìåÖÉå=çÇÉê=p~ÅÜëÅÜ®ÇÉåK efktbfp _ÉòÉáÅÜåÉí=^åïÉåÇìåÖëíáéë=ìåÇ=ïáÅÜíáÖÉ= fåÑçêã~íáçåÉåK Symbole am Gerät sçê=fåÄÉíêáÉÄå~ÜãÉ= _ÉÇáÉåìåÖë~åäÉáíìåÖ=äÉëÉå> ^ìÖÉåëÅÜìíò=íê~ÖÉå> båíëçêÖìåÖëÜáåïÉáë=ÑΩê=Ç~ë= ^äíÖÉê®í>= EëáÉÜÉ=pÉáíÉ=NOF Technische Daten Gerätetyp L 3709-115 L 3709-125 LE 9-10 125 Max. Schleifwerkzeug-Ø mm 115 125 125 Schleifwerkzeugdicke mm 1–6 Aufnahmebohrung mm 22,23 Maximale Umfangsgeschwindigkeit m/s 80 Spindeldurchmesser M14/SW14 Drehzahl U/min 10000 6000–10000 Leistungsaufnahme W 750 800 900 Leistungsabgabe W 450 480 530 Gewicht (ohne Kabel) kg 1,9 2,0 Schutzklasse II /L 3709-115, L 3709-125, LE 9-10 125 p. 13

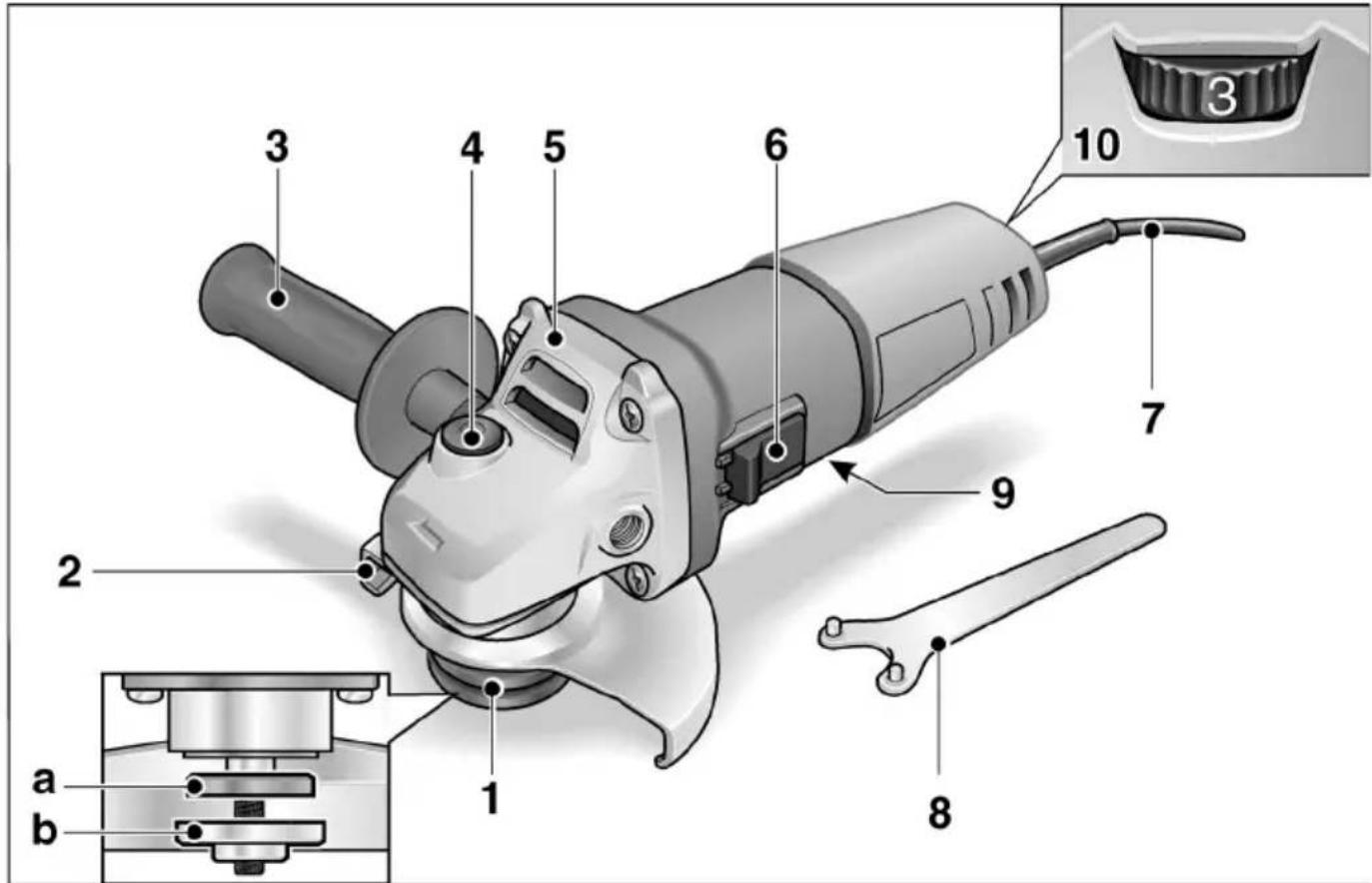

Auf einen Blick 1 Spindel mit Gewindeflansch

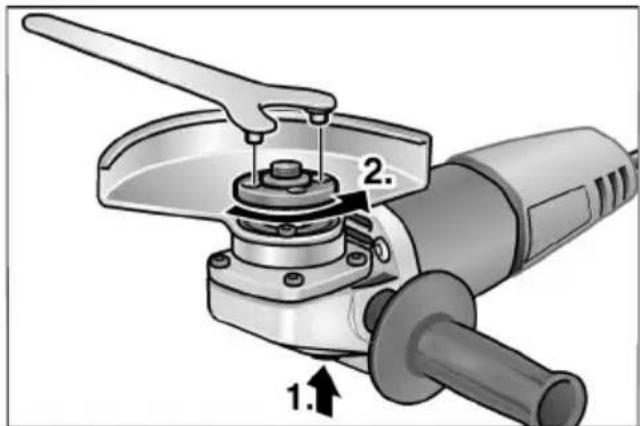

Spannmutter 2Schutzhaube 3Handgriff Handgriff links und rechts montierbar. 4 Spindelarretierung Zum Feststellen der Spindel beim Werkzeugwechsel. 5 Getriebekopf Mit Luftaustritt und Drehrichtungspfeil. 6 Schalterwippe Zum Ein- und Ausschalten. Mit Raststellung für Dauerbetrieb. 7 Netzkabel 4,0 m mit Netzstecker 8 Anhalteschlüssel 9Typschild (nicht sichtbar) 10 Stellrad für Drehzahlvorwahl (nur LE 9-10 125)L 3709-115, L 3709-125, LE 9-10 125

Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten. kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatz- werkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Schleifscheiben, Schleifteller oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehrL 3709-115, L 3709-125, LE 9-10 125

stark und können zum Verlust der Kontrolle führen.

Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Ab- nutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatz- werkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

Tragen Sie persönliche Schutzausrüs- tung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutz- handschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremd- körpern geschützt werden, die bei verschie- denen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeits- bereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzaus- rüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.

Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

Reinigen Sie regelmäßig die Lüftungs- schlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleif- teller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die SchleifscheibeL 3709-115, L 3709-125, LE 9-10 125

ausbrechen oder einen Rückschlag verur- sachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockier- stelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug. Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:

Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleif- körper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleif- scheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektro- werkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerk-zeugen ausgelegt und können brechen. Besondere Sicherheitshinweise zum Trennschleifen:

Vermeiden Sie ein Blockieren der Trenn- scheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus.L 3709-115, L 3709-125, LE 9-10 125

Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante. Weitere Sicherheitshinweise Netzspannung und Spannungsangabe auf dem Typschild (9) muss übereinstimmen. Spindelarretierung (4) nur bei stillstehendem Schleifwerkzeug drücken. Geräusch und Vibration Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: – Schalldruckpegel: 84,6 dB(A); – Schallleistungspegel: 95,6 dB(A); – Unsicherheit: K = 3,0 dB. Schwingungsgesamtwert (beim Oberflächenschleifen): – Emissionswert: a

– Unsicherheit: K = 1,5 m/s

^`eqrkd aáÉ=~åÖÉÖÉÄÉåÉå=jÉëëïÉêíÉ=ÖÉäíÉå=ÑΩê=åÉìÉ= dÉê®íÉK=fã=í®ÖäáÅÜÉå=báåë~íò=îÉê®åÇÉêå=ëáÅÜ= dÉê®ìëÅÜJ=ìåÇ=pÅÜïáåÖìåÖëïÉêíÉK efktbfp Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemes- sen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwin- gungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeits- zeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingun- gen fest wie zum Beispiel: Wartung von Elektro- werkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. sçêëáÅÜí _Éá=ÉáåÉã=pÅÜ~ääÇêìÅâ=ΩÄÉê=UR=Ç_E^F= dÉÜ∏êëÅÜìíò=íê ~Ö ÉåKL 3709-115, L 3709-125, LE 9-10 125

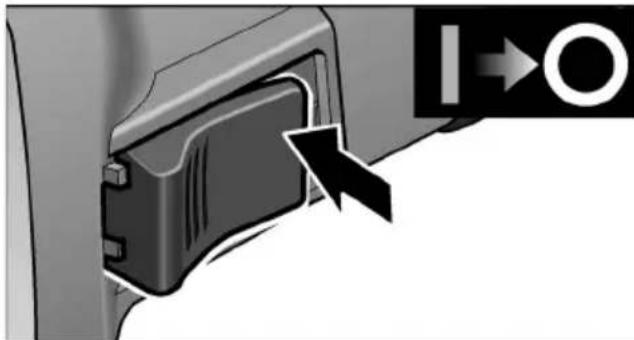

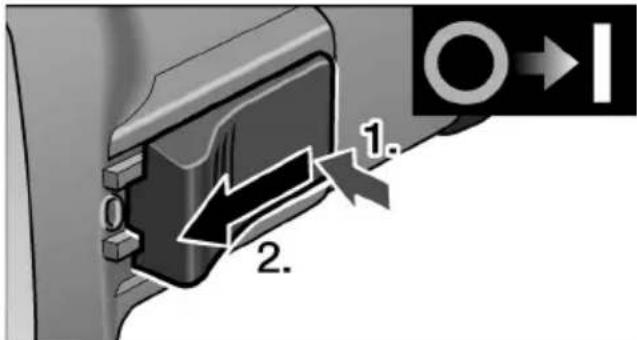

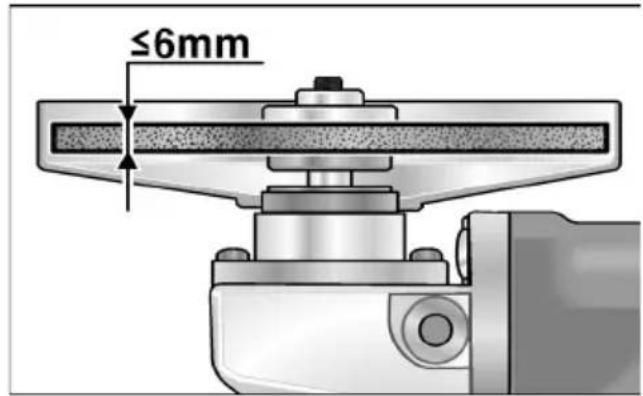

Gebrauchsanweisung t^okrkd> Vor allen Arbeiten am Winkelschleifer den Netzstecker ziehen. Vor der Inbetriebnahme Winkelschleifer auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren. Ein- und Ausschalten Kurzzeitbetrieb ohne Einrasten: Schalterwippe (6) hinten nach unten drücken, dann nach vorn schieben und festhalten. Zum Ausschalten Schalterwippe (6) loslassen. Dauerbetrieb mit Einrasten: slopf`eq> Ei=PTMVJNNRI=i=PTMVJNORF k~ÅÜ=ÉáåÉã=píêçã ~ìë Ñ~ää=ä®ìÑí=Ç ~ë= ÉáåÖÉëÅÜ~äíÉíÉ=dÉê®í=ïáÉÇÉê=~åK Schalterwippe (6) hinten nach unten drücken, dann nach vorn schieben und durch Druck auf vorderes Ende einrasten. Zum Ausschalten Schalterwippe (6) durch Druck auf hinteres Ende entriegeln. Drehzahlvorwahl (nur LE 9-10 125) Zum Einstellen der Arbeitsdrehzahl das Stellrad (10) auf den gewünschten Wert stellen. Sicherheits-Schutzhaube (L 3709-115, L 3709-125) t^okrkd> aáÉ=páÅÜÉêÜÉáíëJp ÅÜìíòÜ ~ìÄÉ=åáÉ ã~äë = îçã táåâÉäëÅÜäÉáÑÉê=~ÄãçåíáÉêÉ åK Zur Anpassung an die Arbeitsaufgabe ist die Sicherheits-Schutzhaube (2) ohne Werkzeug verstellbar. slopf`eq> sÉêäÉíòìåÖëÖÉÑ~Üê>= pÅÜìíòÜ~åÇëÅÜìÜÉ=íê~ÖÉåK Netzstecker ziehen.L 3709-115, L 3709-125, LE 9-10 125

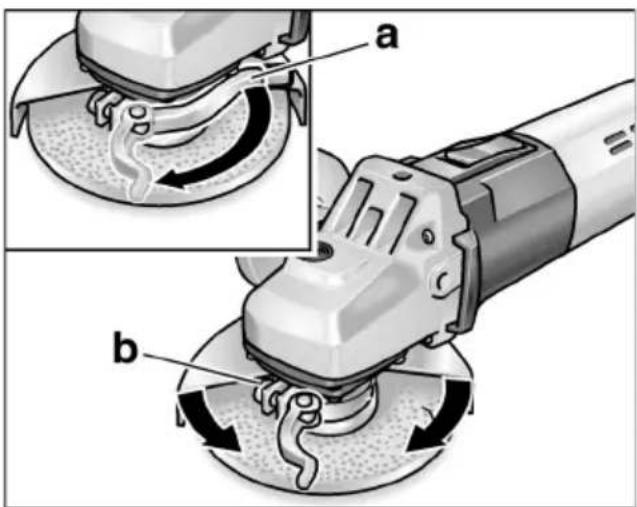

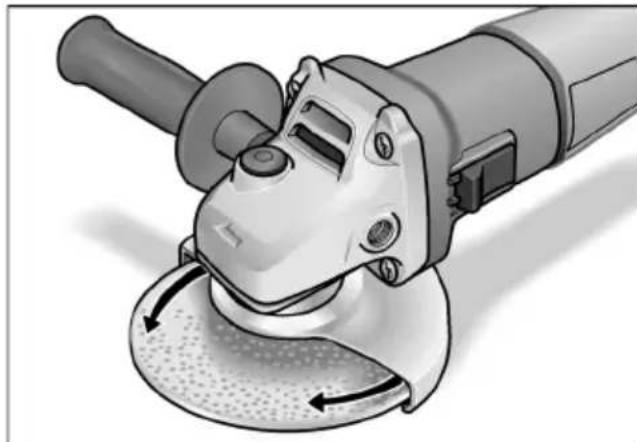

Sicherheits-Schutzhaube bis zur erforderlichen Position drehen. Schnellspannhaube (LE 9-10 125) t^okrkd> _Éá= pÅÜêìééJ= ìåÇ=qêÉåå~êÄÉáíÉå=åáÉã~äë=çÜåÉ= pÅÜìíòÜ~ìÄÉ=~êÄÉáíÉåK Netzstecker ziehen. Spannhebel (a) lösen. Schutzhaube verstellen. Schraube (b) so fest anziehen, dass sich der Spannhebel gerade noch von Hand spannen lässt. Spannhebel wieder festziehen. Schleifwerkzeug befestigen oder wechseln Netzstecker ziehen. Spindelarretierung drücken und gedrückt halten (1.). Mit Anhalteschlüssel die Spannmutter gegen den Uhrzeigersinn von der Spindel lösen und abnehmen (2.). Schleifscheibe lagerichtig einlegen. Spannmutter (1b) mit dem Bund nach oben auf die Spindel schrauben. Spindelarretierung (4) drücken und gedrückt halten. Spannmutter (1b) mit dem Anhalteschlüssel festziehen. Netzstecker in Steckdose stecken. Winkelschleifer einschalten (ohne Ein- rasten) und Winkelschleifer für ca. 30 Sekunden laufen lassen. Auf Unwuchten und Vibrationen kontrollieren. Winkelschleifer ausschalten.L 3709-115, L 3709-125, LE 9-10 125

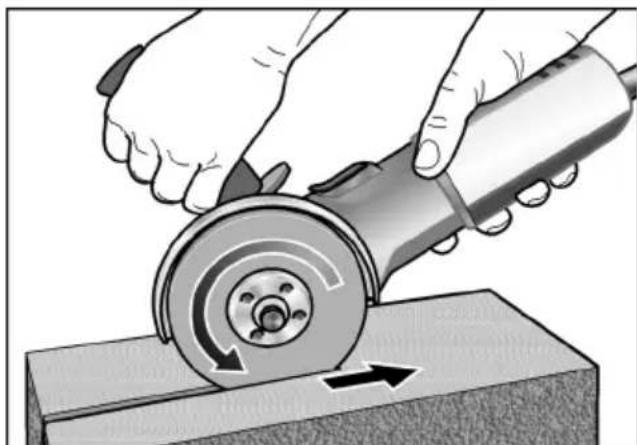

Arbeitshinweise efktbfp k~ÅÜ=ÇÉã=^ìëëÅÜ~ äíÉ å=ä®ì Ñí=Ç~ë = pÅÜäÉáÑïÉêâòÉìÖ=åçÅÜ=âìêò É=wÉáí=å~ ÅÜK Schruppschleifen t^okrkd> Niemals Trennscheiben zum Schruppschleifen verwenden. – Anstellwinkel 20–40° für besten Abtrag. – Mit mäßigem Druck den Winkelschleifer hin- und herbewegen. Dadurch wird das Werkstück nicht zu heiß und es entstehen keine Verfärbungen; außerdem gibt es keine Rillen. Trennschleifen – Nicht drücken, nicht verkanten, nicht oszillieren. – Winkelschleifer muss stets im Gegenlauf arbeiten. Ansonsten Gefahr des unkontrollierten Herausspringens aus der Rille. – Vorschub an das zu bearbeitende Material anpassen: je härter, desto langsamer. Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com

Wartung und Pflege t^okrkd> Vor allen Arbeiten am Winkelschleifer den Netzstecker ziehen. Reinigung t^okrkd> Bei der Bearbeitung von Metallen kann sich bei extremen Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Beeinträchtigung der Schutzisolierung! Maschine über Fehlerstrom-Schutzschalter (Auslösestrom 30 mA) betreiben. Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig. Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen. Kohlenbürsten Der Winkelschleifer ist mit Abschaltkohlen ausgestattet. Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird der Winkelschleifer automatisch abgeschaltet. efktbfp wìã=^ìëí~ìëÅÜ=åìê=lêáÖáå~äíÉáäÉ=ÇÉë= eÉêëíÉääÉêë=îÉêïÉåÇÉåK=_Éá=sÉêïÉåÇìåÖ=îçå= cêÉãÇÑ~Äêáâ~íÉå=Éêä∏ëÅÜÉå=ÇáÉ= d~ê~åíáÉîÉêéÑäáÅÜíìåÖÉå=ÇÉ ë=eÉêëíÉ ääÉêë K Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden. Bei starkem Kohlenfeuer den Winkelschleifer sofort ausschalten. Winkelschleifer an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.L 3709-115, L 3709-125, LE 9-10 125

Getriebe efktbfp aáÉ=pÅÜê~ìÄÉå=~ã=dÉíêáÉÄÉâçéÑ=ERF=ï®ÜêÉåÇ= ÇÉê=d~ê~åíáÉòÉáí= åáÅÜí=ä∏ëÉåK= _Éá káÅÜíÄÉ~ÅÜíìåÖ=Éêä∏ëÅÜÉå=ÇáÉ= d~ê~åíáÉîÉêéÑäáÅÜíìåÖÉå=ÇÉë= eÉêëíÉääÉêëK Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen. Ersatzteile und Zubehör Weiteres Zubehör, insbesondere Schleifwerkzeuge, den Katalogen des Herstellers entnehmen. Entsorgungshinweise t^okrkd> ^ìëÖÉÇáÉåíÉ=dÉê®í É=ÇìêÅ Ü=b åíÑÉ êåÉå=ÇÉ ë= kÉíòâ~ÄÉäë=ìåÄê~ìÅÜÄ~ê=ã~ÅÜÉåK Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. efktbfp §ÄÉê=båíëçêÖìåÖëã∏ÖäáÅÜâÉá íÉå=ÄÉ áã= c~ÅÜÜ®åÇäÉê=áåÑçêãáÉêÉå> -Konformität Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG und 2006/42/EG. Technische Unterlagen bei: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Ersatzteil/Zubehör Best.-Nr. Schutzhaube 115 mm 335.258 Schutzhaube 125 mm 335.266 Schnellspannhaube 125 mm 358.029 Handgriff 335.274 Anhalteschlüssel 100.110 Spannflansch SW17 335.282 Spannmutter 100.080 FixTec Schnellspannmutter 313.459 SDS-Clic Schnellspannmutter 253.049 Metall-Tragekoffer 303.224L 3709-115, L 3709-125, LE 9-10 125

Garantie Bei Erwerb einer Neumaschine gewährt FLEX 2 Jahre Hersteller-Garantie, beginnend mit dem Verkaufsdatum der Maschine an den Endverbraucher. Die Garantie erstreckt sich nur auf Mängel, die auf Material- und/oder Herstellungsfehler sowie auf die Nichterfüllung zugesicherter Eigenschaften zurückzuführen sind. Bei Geltendmachung eines Garantieanspruchs ist der Original- Verkaufsbeleg mit Verkaufsdatum beizufügen. Garantiereparaturen dürfen ausschließlich von FLEX autorisierten Werkstätten oder Service- Stationen durchgeführt werden. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Von der Garantie ausgeschlossen sind insbesondere betriebsbedingter Verschleiß, unsachgemäße Anwendung, teilweise oder komplett demontierte Maschinen sowie Schäden durch Überlastung der Maschine, Verwendung von nicht zugelassenen, defekten oder falsch angewendeten Einsatzwerkzeugen. Schäden, die durch die Maschine am Einsatzwerkzeug bzw. Werkstück verursacht werden, Gewaltanwendung, Folgeschäden, die auf unsachgemäße oder ungenügende Wartung seitens des Kunden oder Dritter zurückzuführen sind, Beschädigungen durch Fremdeinwirkung oder von Fremdkörpern, z. B. Sand oder Steine sowie Schäden durch Nichtbeachtung der Bedienungsanleitung, z. B. Anschluss an eine falsche Netzspannung oder Stromart. Garantieansprüche für Einsatzwerkzeuge bzw. Zubehörteile können nur dann geltend gemacht werden, wenn sie mit Maschinen verwendet werden, bei denen eine solche Verwendung vorgesehen oder zugelassen ist. Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.L 3709-115, L 3709-125, LE 9-10 125
