BRUGSANVISNING L 3709125 Flex

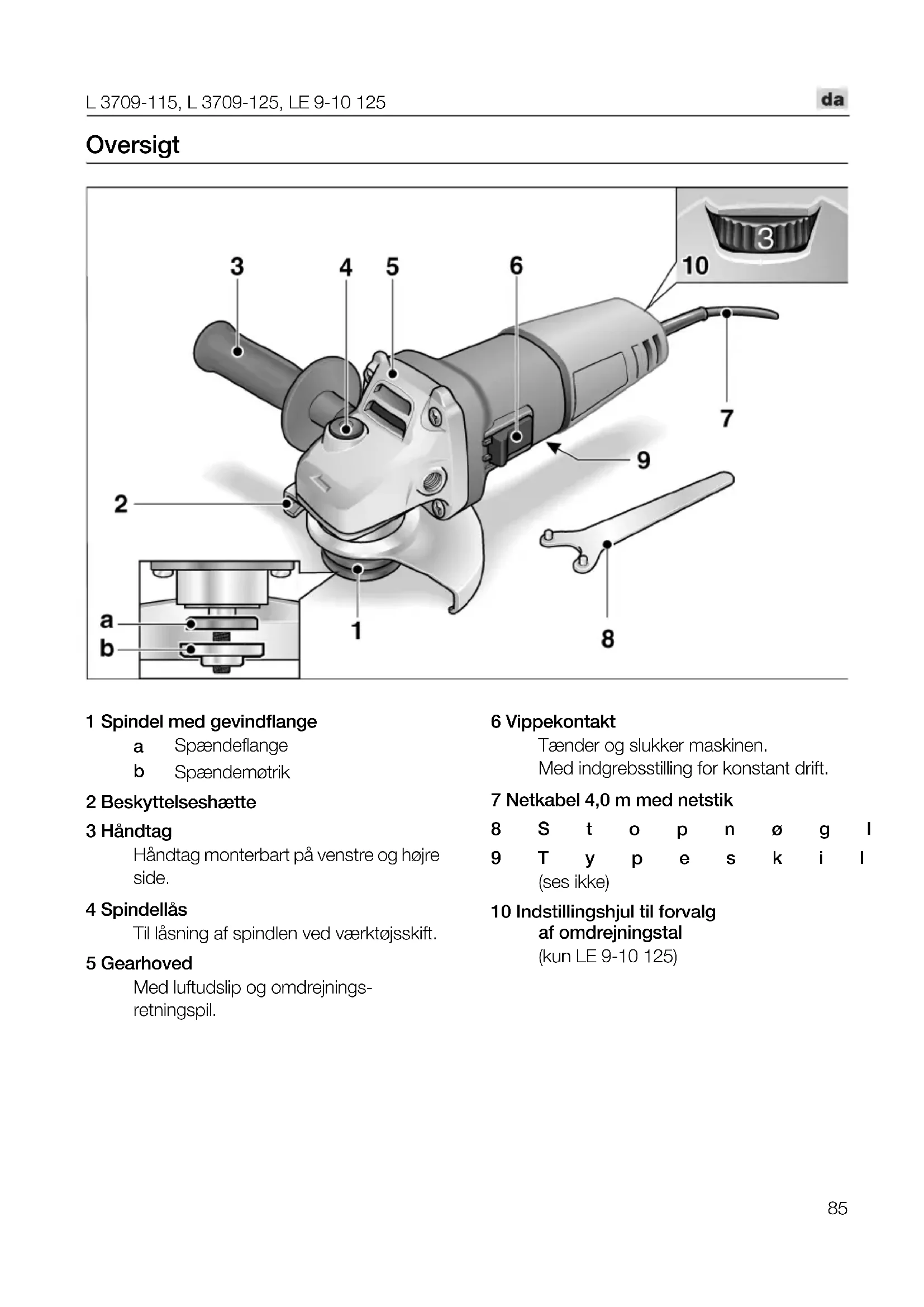

Oversigt 1 Spindel med gevindflange

Spændemøtrik 2 Beskyttelseshætte 3 Håndtag Håndtag monterbart på venstre og højre side. 4 Spindellås Til låsning af spindlen ved værktøjsskift. 5 Gearhoved Med luftudslip og omdrejnings- retningspil. 6 Vippekontakt Tænder og slukker maskinen. Med indgrebsstilling for konstant drift. 7 Netkabel 4,0 m med netstik 8Stopnøgle 9Typeskilt (ses ikke) 10 Indstillingshjul til forvalg af omdrejningstal (kun LE 9-10 125)L 3709-115, L 3709-125, LE 9-10 125

Dette elværktøj skal anvendes som sliber og afskæringsslibemaskine. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med maskinen. Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/ eller alvorlige kvæstelser.

Dette elværktøj er ikke beregnet til sandpapirslibning, arbejder med trådbørster og polering. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.

Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.

Det tilladte omdrejningstal af indsats- værktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal. Tilbehør med et ulovligt højt omdrejningstal kan brække og kastes rundt.

Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet. Forkert dimensionerede værktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

Slibeskiver, slibetallerkner eller andet tilbehør skal passe nøjagtigt på elværktøjets slibespindel. Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.L 3709-115, L 3709-125, LE 9-10 125

Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér indsatsværktøjerne hver gang inden brug for afsplintninger eller revner, slibetallerknen for revner, slid eller stærkt slid. Hvis elværktøjet er faldet på gulvet, kontrolleres, om det er beskadiget. I så tilfælde skal der anvendes et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad maskinen køre et minut med maks. omdrejningstal. Beskadiget indsatsværktøj brækker for det meste i løbet af denne testtid.

Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller special- forklæde, der beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.

Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller brækket indsatsværktøj kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.

Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på maskinen under spænding og medføre elektriske stød.

Hold ledningen borte fra roterende indsatsværktøj. Mister du kontrollen over maskinen, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.

Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.

Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget og trukket ind i det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind idinkrop.

Ventilationsåbningerne på elværktøjet skal rengøres med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.

Elværktøjet må ikke anvendes i nærheden af brændbare materialer. Gnister kan antænde disse materialer.

Der må ikke anvendes indsatsværktøjer, der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød. Tilbageslag og tilsvarende advarsler Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast i et emne eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag. Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejnings- retning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.L 3709-115, L 3709-125, LE 9-10 125

Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslags- kræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslags- kræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.

Sørg for at hænderne aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.

Udgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.

Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.

Brug ikke kædesavklinger eller fortandede savklinger. Sådant indsatsværktøj bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet. Særlige sikkerhedsanvisninger vedrørende slibning og slibeskiveskæring:

Der må kun anvendes slibelegemer, der er godkendt til elværktøjet og beskyttelseskapper, der er beregnet til disse slibelegemer. Slibelegemer, der ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.

Beskyttelseskappen skal være anbragt sikkert på elværktøjet og være indstillet på en sådan måde, at sikkerheden er maksimal, hvilket vil sige, at den mindst mulige del af slibeskiven skal pege hen imod brugeren. Beskyttelseskappen skal beskytte brugeren mod brudstykker og tilfældig kontakt med slibelegemet.

Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder. Eksempel: Slib aldrig med sidefladen af en kapskive. Kapskiver er beregnet til at fjerne materiale med kanten af skiven. Udsættes disse slibetallerkner for sidevendt kraftpåvirkning, kan de knække.

Anvend altid ubeskadigede spænde- flanger i rigtig størrelse og form til den valgte slibeskive. Egnede flanger støtter slibeskiven og reducerer således risikoen for, at slibeskiven brækker. Flanger til kapskiver kan være anderledes end flanger til andre slibeskiver.

Anvend ikke slidte slibeskiver fra større elværktøjer. Slibeskiver til større elværktøjer er ikke dimensioneret til højere omdrejningstal på mindre elværktøjer og kan brække. Særlige sikkerhedsanvisninger vedrørende slibeskiveskæring:

Undgå at skæreskiven blokerer, eller at den udsættes for et for højt pressetryk. Foretag ikke meget dybe snit. Overbelastning af skæreskiven medfører større slitage og tendens til, at den sætter sig fast eller blokerer. Dette bevirker et evt. tilbageslag, eller at slibelegemet brækker.

Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan elværktøjets roterende skæreskive slynges direkte tilbage mod dig i tilfælde af et tilbageslag.L 3709-115, L 3709-125, LE 9-10 125

Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes maskinen og holdes roligt, indtil skæreskiven står helt stille. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér fejlen og afhjælp årsagen til fastklemningen.

Tænd aldrig elværktøjet så længe det befinder sig i arbejdsemnet. Sørg for at skæreskiven først når op på sit fulde omdrejningstal, før du forsigtigt fortsætter savning. Ellers kan skæreskiven sætte sig i klemme, springe ud af arbejdsemnet eller forårsage et tilbageslag.

Vær særlig forsigtig ved „lommesnit“ i forhåndenværende vægge eller andre områder, der ikke kan ses. Den neddykkede skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elledninger eller andre genstande.

Understøt plader eller store arbejdsemner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store arbejdsemner kan bøje sig på grund af egenvægten. Arbejdsemnet skal støttes på begge sider af skæreskiven, både i nærheden af skæresnittet og ved kanten. Andre sikkerhedsanvisninger Netspændingen og spændingsangivelsen på typeskiltet (9) skal stemme overens. Tryk kun på spindellåsen (4), når slibeværktøjet står stille. Støj og vibration Støj- og svingningsværdierne er beregnet ifølge EN 60745. Det A-vurderede støjniveau for maskinen er typisk: – Lydtryksniveau: 84,6 dB(A); – Lydeffektniveau: 95,6 dB(A); – Usikkerhed: K = 3,0 dB. Samlet svingningsværdi (ved overfladeslibning): – Emissionsværdi: a

l_pK aÉ=~åÖáîåÉ=ã™äÉî‹êÇáÉê=Ö‹äÇÉê=âìå=Ñçê=åóÉ= ã~ëâáåÉêK=pí›àJ=çÖ=ëîáåÖåáåÖëî‹êÇáÉêåÉ= ‹åÇêÉê=ëáÖ=îÉÇ=Ç~ÖäáÖ=ÄêìÖK _bjÃoh Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet dog benyttes til andre formål, med afvigende arbejdsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen i hele arbejdstidsrummet. For nøjagtigt at kunne vurdere svingnings belastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og arbejdsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb. m~ë=é™ sÉÇ=Éí=äóÇíêóâ=é™=çîÉê=UR=Ç_E^F=ëâ~ä=ÇÉê= ÄÉåóííÉë=Ü›êÉî‹êåK Brugsanvisning ^as^opbi> Træk altid netstikket ud før der arbejdes på vinkelsliberen. Inden ibrugtagning Pak vinkelsliberen ud og kontrollér, om leveringen er komplet eller om den er blevet beskadiget under transporten.L 3709-115, L 3709-125, LE 9-10 125

Tænd og sluk Kortvarig drift uden indgreb: Tryk vippekontakten (6) bagerst nedad, skub den derefter fremad og hold den fast. Slip vippekontakten (6) for at slukke. Konstant drift med indgreb: clopfdqfd> Ei=PTMVJNNRI=i=PTMVJNORF j~ëâáåÉå=ëí~êíÉê=áÖÉå=ÉÑíÉê=ëíê›ãëîáÖíI=Üîáë=ÇÉå= Éê=í‹åÇíK Tryk vippekontakten (6) bagerst nedad, skub den derefter fremad og få den til at gå i indgreb ved at trykke på forreste ende. Frigør vippekontakten (6) ved at trykke på bagerste ende for at slukke. Forvalg af omdrejningstal (kun LE 9-10 125) Stil indstillingshjulet (10) på den ønskede værdi for indstilling af arbejdshastigheden. Sikkerheds-beskyttelseshætte (L 3709-115, L 3709-125) ^as^opbi> páââÉêÜÉÇëJÄÉëâóííÉäëÉëÜ‹ííÉå=é™= îáåâÉäëäáÄÉêÉå=ã™=~äÇêáÖ=~ÑãçåíÉêÉëK Sikkerheds-beskyttelseshætten (2) kan justeres uden brug af værktøj og tilpasses arbejdsopgaven. clopfdqfd> c~êÉ=Ñçê=íáäëâ~ÇÉ âçãëí>= _Éåóí ÄÉëâóííÉäëÉëÜ~åÇëâÉêK Træk netstikket ud. Drej sikkerheds-beskyttelseshætten til nødvendige position.L 3709-115, L 3709-125, LE 9-10 125

Hurtigspænd-beskyttelseshætte (LE 9-10 125) ^as^opbi> ^êÄÉàÇ=~äÇêáÖ=ìÇÉå=ÄÉë âóííÉäëÉ ëÜ‹ííÉI=å™ê =ÇÉê= ìÇÑ›êÉë=ÖêçîÉ=~êÄÉàÇÉê=çÖ=ëâ‹êÉ~êÄÉàÇÉêK Træk netstikket ud. Løsn (a) spændearmen. Justér beskyttelseshætten. Spænd skruen (b) så fast, at spænde- håndtaget netop kan spændes med hånden. Spænd spændearmen fast igen. Fastgøring eller udskiftning af slibeværktøj Træk netstikket ud. Tryk på spindellåsen og hold den inde (1.). Løsgør spændemøtrikken på spindlen med stopnøglen ved at dreje den mod uret og tag den af (2.). Læg slibeskiven på i rigtig position. Skru spændemøtrikken (1b) på spindlen med brystet opadvendt. Tryk på spindellåsen (4) og hold den inde. Spænd spændemøtrikken (1b) fast med stopnøglen. Sæt netstikket i stikkontakten. Tænd vinkelsliberen (uden indgreb) og lad den løbe i ca. 30 sekunder. Kontrollér den for ubalance og vibrationer. Sluk vinkelsliberen. Arbejdsinstrukser _bjÃoh päáÄÉî‹êâí›àÉí=Ü~ê=Éí= âçêí=ÉÑíÉêä›Ä= ÉÑíÉê= ëäìâåáåÖK Grovslibning ^as^opbi> Anvend aldrig skæreskiver til grovslibning. – Indstillingsvinkel 20–40° for optimal bearbejdning. – Bevæg vinkelsliberen frem og tilbage ved at trykke lidt på den. Derved bliver emnet ikke for varmt og misfarves ikke. Desuden opstår der ingen riller. Bortslibning – Tryk ikke, pas på at vinkelsliberen ikke sætter sig fast eller svinger.L 3709-115, L 3709-125, LE 9-10 125

– Vinkelsliberen skal altid arbejde i modløb. Den vil ellers kunne springe ukontrolleret ud af rillen. – Tilpas fremskydningen af materialet, der bearbejdes; jo hårdere, desto langsommere. Besøg vores hjemmeside www.flex-tools.com for flere oplysninger. Vedligeholdelse og eftersyn ^as^opbi> Træk altid netstikket ud før der arbejdes på vinkelsliberen. Rengøring ^as^opbi> Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Dette har negativ indflydelse på beskyttelsesisoleringen! Maskinen skal drives via et HFI-relæ (belastningssikring 30 mA). Rengør maskinen og ventilationsåbningerne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. Blæs husets indre med motor ud regelmæssigt med tør trykluft. Kulbørster Vinkelsliberen er udstyret med udkoblingskul. Når udkoblingskullenes slidgrænse nås, slukkes vinkelsliberen automatisk. _bjÃoh aÉê=ã™=âìå= ~åîÉåÇÉë=çêáÖáå~äÉ=êÉëÉêîÉÇ ÉäÉ=Ñê~= éêçÇìÅÉåíÉåK=sÉÇ=ÄêìÖ=~Ñ=ÑêÉããÉÇÑ~Äêáâ~íÉê= ÄçêíÑ~äÇÉê=éêçÇ ìÅÉ åíÉåë =Ö~ê~å íáÑç êéäáÖíÉäëÉ êK Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen. Hvis ilden fra kullet bliver kraftigt, skal vinkelsliberen slukkes omgående. Aflever vinkelsliberen til et autoriseret kundeservice- værksted. Gearkasse _bjÃoh pâêìÉêåÉ=é™=ÖÉ~êÜçîÉÇÉí=ERF=ã™=áââÉ=ä›ëåÉë= á Ö~ê~åíáéÉêáçÇÉåK=sÉÇ íáäëáÇÉë‹ííÉäëÉ=~Ñ=Ç ÉííÉ= ÄçêíÑ~äÇÉê=éêçÇ ìÅÉ åíÉåë =Ö~ê~å íáÑç êéäáÖíÉäëÉ êK Reparationer Reparationer må kun udføres af et af producenten godkendt kundeservice- værksted.L 3709-115, L 3709-125, LE 9-10 125

Reservedele og tilbehør Andet tilbehør, især slibeværktøjer, findes i katalogerne fra producenten. Bortskaffelseshenvisninger ^as^opbi> d›ê=ìÇíàÉåíÉ=ã~ëâáåÉê= ìÄêìÖÉäáÖÉ=îÉÇ= ~í= ÑàÉêåÉ= åÉíâ~ÄäÉíK Kun for EU-lande Elektroværktøjer er ikke normalt husholdningsaffald. I henhold til europæisk direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding. _bjÃoh c~ÖÜ~åÇäÉå=ÖáîÉê=çéäóëåáåÖÉê=çã= Äçêíëâ~ÑÑÉäëÉëãìäáÖÜÉÇÉê> -Overensstemmelse Vi erklærer på eget ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 ifølge bestemmelserne i direktiverne 2004/108/EF, 2006/42/EF. Teknisk dossier hos: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Garanti Ved køb af en ny maskine yder FLEX 2 års producentgaranti, der starter med datoen, da maskinen blev solgt til endeforbrugeren. Garantien omfatter kun mangler, der skyldes materiale- og/eller fremstillingsfejl samt manglende opfyldelse af tilsikrede egenskaber. Den originale kvittering med salgsdatoen skal vedlægges, hvis garantikrav skal gøres gældende. Garantibaserede reparationer må udelukkende udføres af FLEX autoriserede værksteder eller servicestationer. Garantikravet kan kun gøres gældende ved bestemmelsesmæssig brug. Især driftsbetinget slid, usagkyndig brug, delvis eller komplet demonterede maskiner samt skader som følge af overbelastning af maskinen, anvendelse af ikke godkendte, defekte eller forkert anvendte værktøjer er ikke inkluderet i garantien. Reservedel/tilbehør Vare-nr. Beskyttelseshætte 115 mm 335.258 Beskyttelseshætte 125 mm 335.266 Hurtigspænd-beskyttelseshætte 125 mm

Håndtag 335.274 Stopnøgle 100.110 Spændeflange str. 17 335.282 Spændemøtrik 100.080 FixTec lynspændemøtrik 313.459 SDS-Clic lynspændemøtrik 253.049 Metalkuffert 303.224L 3709-115, L 3709-125, LE 9-10 125

Skader, som måtte opstå på det anvendte værktøj eller emnet pga. maskinen, kraftudøvelse, følgeskader, der skyldes usagkyndig eller utilstrækkelig vedligeholdelse fra kundens eller tredjemands side, beskadigelser på grund af fremmed påvirkning eller påvirkning af fremmedlegemer, f. eks. sand eller sten, samt skader som følge af tilsidesættelse af betjeningsvejledningen, f. eks. tilslutning til forkert netspænding eller strømart. Garantikrav for anvendte værktøjer eller tilbehørsdele kan kun gøres gældende, hvis de anvendes på maskiner, der er beregnet til eller godkendte til denne brug. Ansvarsudelukkelse Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.L 3709-115, L 3709-125, LE 9-10 125
