BRUKSANVISNING L 3709125 Flex

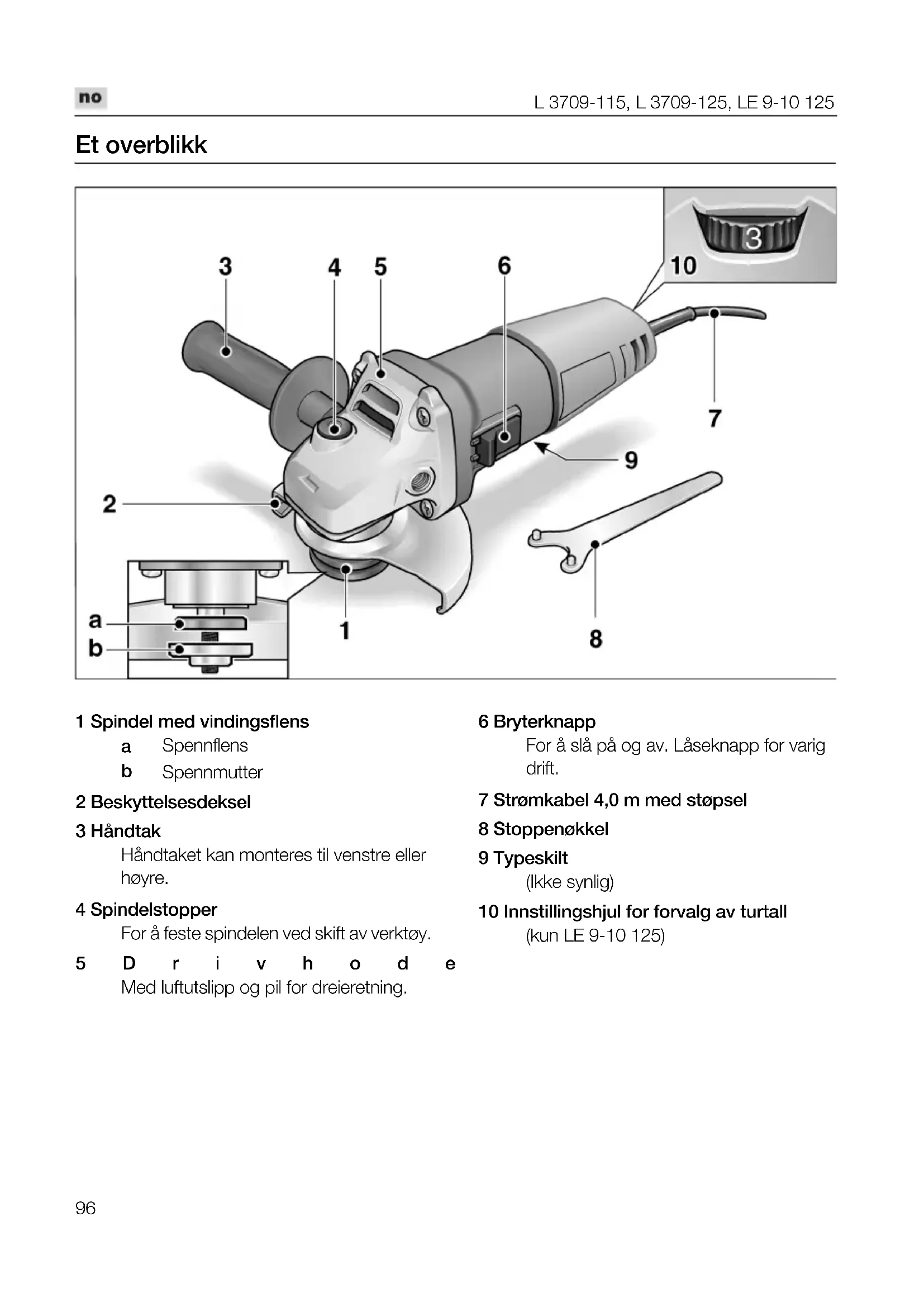

Spennmutter 2 Beskyttelsesdeksel 3 Håndtak Håndtaket kan monteres til venstre eller høyre. 4 Spindelstopper For å feste spindelen ved skift av verktøy. 5Drivhode Med luftutslipp og pil for dreieretning. 6 Bryterknapp For å slå på og av. Låseknapp for varig drift. 7 Strømkabel 4,0 m med støpsel 8 Stoppenøkkel 9 Typeskilt (Ikke synlig) 10 Innstillingshjul for forvalg av turtall (kun LE 9-10 125)L 3709-115, L 3709-125, LE 9-10 125

Dette elektroverktøyet kan brukes som sliper og skilleslipemaskin. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

Dette elektroverktøyet er ikke egnet for sliping med sandpapir, arbeider med trådbørster og polering. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.

Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.

Det tillatte turtallet for det brukte verktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.

Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet. Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.

Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slipespindelen på elektroverktøyet. Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.

Ikke bruk skadet verktøy. Kontroller verktøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller verktøytilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall. Skadet verktøy brekker for det meste i løpet av denne testtiden.L 3709-115, L 3709-125, LE 9-10 125

Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesial- forkle som beskytter deg mot små slipe- og materialpartikler. Øynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeids- området.

Hold strømkabelen alltid borte fra verktøy som dreier seg. Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.

Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp. Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektro- verktøyet.

La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.

Rengjør regelmessig ventilasjons- sprekkene på elektroverktøyet. Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.

Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.

Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann eller andre væsker kan føre til elektrisk støt. Tilbakeslag og tilsvarende sikkerhetsveiledninger Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsats- verktøyet ved blokkeringsstedet. Dersom f. eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskiven brekkes. Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjons- momentet når maskinen kjøres opp. Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

Hendene må aldri komme i nærheten av verktøy som dreier seg. Verktøyet kan ved et tilbakeslag bevege seg over hånden din.

Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.L 3709-115, L 3709-125, LE 9-10 125

Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast. Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller når det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.

Ikke bruk et sagblad med kjede eller tenner. Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet. Særlige sikkerhetsveiledninger for sliping og skillesliping:

Bruk alltid spennflens som er helt uten skader og som har riktig størrelse og form for den slipeskiven som du har valgt åbruke. Egnete flenser støtter slipeskiven og forringer således faren for et brudd på slipeskiven. Flenser for kutteskiver kan være forskjellige fra flenser for andre slipeskiver.

Bruk ingen slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke utlagt for det høye turtallet som brukes for mindre elektroverktøy og kan dermed brekke. Særlige sikkerhetsveiledninger for skillesliping:

Unngå av kutteskiven blokkerer eller får et for høyt presstrykk. Ikke foreta meget dype snitt. En overbelastning på kutteskiven fører til en høy påkjenning og maskinen kan klemme fast eller blokkere og dermed oppstår det mulig med et tilbakeslag eller brudd på slipeskiven.

Unngå områdene foran og bak den roterende skilleskiven. Når du skyver skilleskiven bort fra deg i arbeidsstykket, kan elektroverktøyet med den dreiende skiven bli slengt direkte mot deg dersom det skulle skje et tilbakeslag.

Dersom skilleskiven klemmer fast eller du avbryter arbeidet, må du slå av apparatet og holde det rolig inntil skiven er helt stoppet opp. Forsøk aldri å trekke skilleskiven ut av snittet dersom den går ennå, ellers kan det oppstå et tilbakeslag. Finn årsaken til fastklemmingen og fjern denne før du arbeider videre.

Ikke slå elektroverktøyet på igjen så lenge det befinner seg inne i arbeidsstykket. La kutteskiven først få oppnå sitt fulle turtall før du forsiktig fortsetter snittet. Ellers kan skiven sette seg fast, springe ut av arbeidsstykket eller forårsake et tilbakeslag.

Vær særlig forsiktig ved “lommesnitt” som foretas i vegger eller andre områder hvor man ikke har innsikt. Kutteskiven som skjærer inn kan treffe på gass- eller vannledninger, elektriske ledninger eller andre objekter og kan forårsake et tilbakeslag.

Støtt av plater og store arbeidsstykker, for å forminske risikoen for et tilbakeslag på grunn av fastklemt skilleskive. Store arbeidsstykker kan bli bøyet på grunn av sin egen vekt. Arbeidsstykket må støttes av på begge sidene av skiven, både i nærheten av skillesnittet og også ved kanten. Andre sikkerhetsveiledninger Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet (9). Trykk spindelstopperen (4) kun når slipeverktøyet står stille.L 3709-115, L 3709-125, LE 9-10 125

Støy og vibrasjon Lyd- og svingningsverdiene er målt i henhold til EN 60745. Det målte A lydnivået på apparatet er typisk: – Lydtrykknivå: 84,6 dB(A); – Lydeffektnivå: 95,6 dB(A); –Usikkerhet: K=3,0dB. Samlet svingningsverdi (ved overflatesliping): – Emisjonsverdi: a

l_p aÉ=~åÖáííÉ=ã™äÉîÉêÇáÉåÉ=ÖàÉäÇÉê=Ñçê=åóÉ= ã~ëâáåÉêK=råÇÉê=ÇÉå=Ç~ÖäáÖÉ=ÄêìâÉå=Ñçê~åÇê Éë = äóÇJ=çÖ=ëî áåÖ å áåÖëîÉêÇáÉåÉK ebksfpkfkd Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av sving- ningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingnings belastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. Vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet. clopfhqfd> sÉÇ=äóÇíêóââ=é™=çîÉê=UR=Ç_E^F=ã™=ÇÉí=ÄêìâÉë= Ü›êëÉäëîÉêåK Bruksanvisning ^as^opbi> Før alle arbeider med vinkelsliperen må strømkabelen trekkes ut. Før ibruktaking Pakk ut vinkelsliperen og kontroller at leveringen er fullstendig og at det ikke er oppstått transportskader. Inn- og utkopling Korttidsdrift uten fastlåsing: Bryteren (6) bak trykkes ned, skyves framover og holdes fast. For utkopling slippes bryteren igjen (6). Varig drift med fastlåsing: clopfhqfd> Ei=PTMVJNNRI=i=PTMVJNORF bííÉê=Éí=ëíê›ãÄêìÇÇ=Ö™ê=ã~ëâáåÉå=îáÇÉêÉ= ÇÉêëçã=ÇÉå=Éê=ëä™íí=é™K Bryteren (6) bak trykkes ned, skyves så framover og smekkes fast ved å trykke på enden framme.L 3709-115, L 3709-125, LE 9-10 125

For utkopling frigjøres bryteren (6) igjen ved å trykke bak på den. Valg av turtall (kun LE 9-10 125) For innstilling av arbeidsturtallet må innstillingshjulet (10) stilles på ønsket verdi. Sikkerhetsdeksel (LE 9-10 125) ^as^opbi> páââÉêÜÉíëÇÉâëÉäÉí=ã™=~äÇêá=ãçåíÉêÉ ë= ~î îáåâÉäëäáéÉêÉåK For tilpasning til de forskjellige arbeids- oppgavene, kan sikkerhetsdekselet (2) innstilles uten å bruke verktøy. clopfhqfd> c~êÉ=Ñçê=ëâ~ÇÉ>=_êìâ=îÉ êåÉÜ~åëâÉê K Trekk ut støpselet. Drei sikkerhetsdekselet til den ønskede posisjonen. Hurtigspennhette (L 3709 VR, L 3709 FR) ^as^opbi> sÉÇ=ëâêìÄÄJ=çÖ=ë âáääÉ~ êÄÉá ÇÉê=ã ™=Ç Éí=~äÇêá= ~êÄÉáÇÉë=ìíÉå=ÇÉ âëÉäK Trekk ut støpselet. Løsne spennspaken (a). Still inn vernehetten. Skruen (b) skrues så fast at spennspaken såvidt kan spennes fast med hånden. Skru spennspaken fast igjen.L 3709-115, L 3709-125, LE 9-10 125

Festing eller skift av slipeverktøy Trekk ut støpselet. Trykk spindelstopperen og hold den trykket (1.). Med låsenøkkelen løsnes spennmutteren mot klokkens retning fra spindelen og tas av (2.). Legg slipeskiven inn riktig. Skru spennmutteren (1b) på spindelen med anslaget opp. Trykk spindellåsen (4) og hold den trykket. Fest fast spennmutteren (1b) med holdenøkkelen. Stikk støpselet inn i stikkontakten. Slå på vinkelsliperen (uten å låse den fast) og la vinkelsliperen gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner. Slå vinkelsliperen av. Arbeidstips eÉåîáëåáåÖ bííÉê=ìíâçéäáåÖ=Ö™ê= ëäáéÉîÉêâí›óÉí=ÉííÉê=á=âçêí= íáÇK Skrubbsliping ^as^opbi> Bruk aldri skilleskiver til skrubbsliping. – Bruk skråvinkel 20–40º for best sliping. – Bevege vinkelsliperen fram og tilbake med middels trykk. Dermed blir arbeidsstykket ikke for varmt og det oppstår ingen misfarginger; Det oppstår heller ingen riller. Skillesliping – Ikke trykk, ikke klem, ikke oscillere. – Vinkelsliperen må alltid arbeide i motløp. Ellers oppstår det fare for at den springer ukontrollert ut av rillen. – Tilpass framdriften til det arbeidsstykket som skal bearbeides; jo hardere, desto langsommere må det arbeides. Videre informasjoner om produktene finnes under www.flex-tools.com .L 3709-115, L 3709-125, LE 9-10 125

Vedlikehold og pleie ^as^opbi> Før alle arbeider med vinkelsliperen må strømkabelen trekkes ut. Rengjøring ^as^opbi> Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kapslingen. Dette kan ha innvirkning på beskyttelsesisolasjonen! Maskinen må derfor drives via en feilstrøm- bryter (utløsningsstrøm 30 mA). Maskinen og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk. Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft. Kullbørster Vinkelsliperen er utstyrt med utkoplingskull. Når slitasjegrensen til utkoplingskullene er nådd, blir vinkelsliperen automatisk slått av. ebksfpkfkd cçê=ìíëâáÑíáåÖ=ã™=ÇÉí=âìå=ÄêìâÉë=çêáÖáå~äÇÉäÉ ê= Ñê~=éêçÇìë ÉåíÉåK=sÉÇ= Ä êìâ=~î= ~åÇ êÉ=Ñ~Äêáâ~ íÉêI= ÖàÉäÇÉê=áââÉ=Ö~ê~åíáÉå=Ñê~=éêçÇ ìëÉåíÉåë= ëáÇÉK Igjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken. Ved sterkt kullfyr, må vinkelsliperen slås av. Vinkelsliperen må leveres inn på et kundeservice verksted som er autorisert av produsenten. Drevet ebksfpkfkd pâêìÉå=é™=ÇêáîÜçÇÉí=ERF=ã™=áââÉ=ä›ëåÉë= á Ö~ê~åíáíáÇÉåK=aÉêëçã=ÇÉííÉ=áââÉ=Ääáê=ÑìäÖíI= ëäÉííÉë=éêçÇìëÉåíÉåë=Ö~ê~åíáÑçêéäáâíÉäëÉK Reparasjoner Reparasjoner må kun utføres av et kunde- service verksted som er autorisert av produsenten. Reservedeler og tilbehør Videre tilbehør, særlig slipeverktøy finnes i katalogen til produsenten. Henvisninger om skroting ^as^opbi> ríê~åÖÉêíÉ=ã~ëâáåÉê= ã™= Öà›êÉë=ìÄêìâÉäáÖÉ= îÉÇ= ™=ÑàÉêåÉ=ëíê›ãâ~ÄÉäÉåK Kun for EU-land Ikke kast elektrisk verktøy i bosset. I henhold til det europeiske direktivet 2002/96/ EU om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte. ebksfpkfkd c~ÖÜ~åÇÉäÉå=îáä=Öá=ÇÉÖ=áåÑçêã~ëàçå=çã= ~îÜÉåÇáåÖëã™íÉêK Reservedel/tilbehør Best. nr. Beskyttelsesdeksel 115 mm 335.258 Beskyttelsesdeksel 125 mm 335.266 Hurtigspennhette 125 mm 358.029 Håndtak 335.274 Stoppenøkkel 100.110 Spennflens SW17 335.282 Spennmutter 100.080 FixTec hurtigspennchuck 313.459 SDS Clic hurtigspennchuck 253.049 Metall bærekoffert 303.224L 3709-115, L 3709-125, LE 9-10 125

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Garanti Ved kjøp av en ny maskin gir FLEX som produsent 2 års forbrukergaranti fra og med kjøpedatoen. Garantien strekker seg kun til mangler som kan føres tilbake til feil på material eller produksjon, såsom ikke oppfyllelse av egenskaper som ble garantert på forhånd. Ved garantikrav må original salgskvitteringen med påført dato vedlegges. Garantireparasjoner må kun utføres av FLEX autoriserte verksted eller service stasjoner. Et garantikrav gjelder kun dersom maskinen er brukt forskriftsmessig. Slitasje under normal bruk, ikke forskriftsmessig bruk, delvis eller komplett demontert maskin såsom skader på grunn av overbelastning av maskinen, bruk av ikke tillatt, defekte eller feilt brukte verktøy er utelukket innenfor garantien. Dette gjelder også for skader som blir forårsaket av maskinen på verktøyet som blir brukt hhv. på arbeidsstykket, bruk av vold, følgeskader som kan føres tilbake til ikke forskriftsmessig bruk eller ikke tilstrekkelig vedlikehold av maskinen fra kundens eller tredjes side, skader som er forårsaket av fremmed innvirkning eller av fremmedlegemer, f. eks. sand eller stien, såsom skader som er forårsaket av at det ikke blir tatt hensyn til betjeningsanvisningen, f. eks. tilkopling til feil strømspenning eller strømtype. Garantikrav for verktøy hhv. tilbehørsdeler kan kun gjøres gjeldende dersom de blir brukt sammen med en maskin som er beregnet eller godkjent for en slik bruk. Utelukkelse av ansvar Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.L 3709-115, L 3709-125, LE 9-10 125
