INSTRUKCJA OBSŁUGI L 3709125 Flex

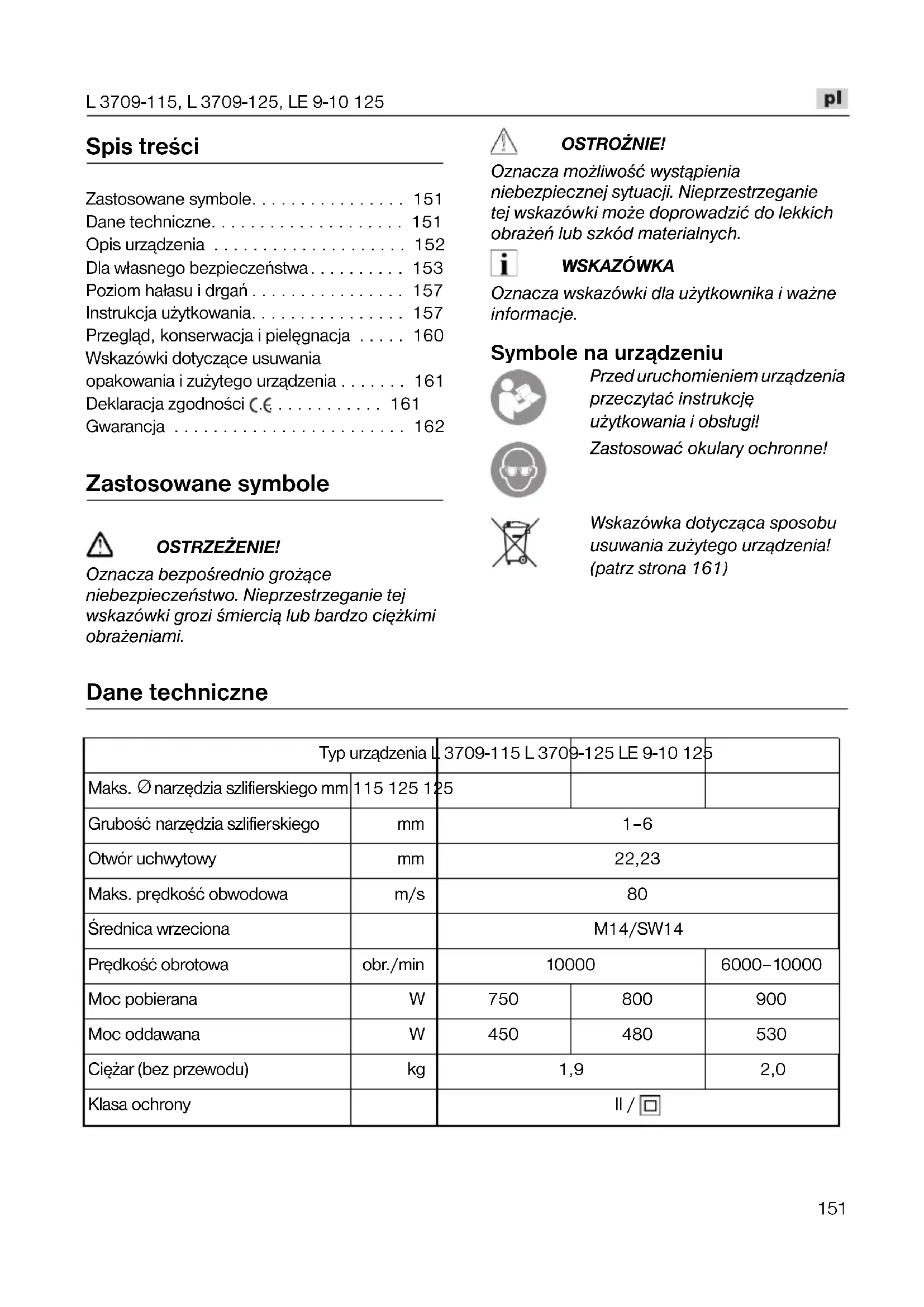

• Spis treœci Zastosowane symbole p. 151
• Dane techniczne p. 151
• Opis urz¹dzenia p. 152
• Dla własnego bezpieczeñstwa p. 153
• Poziom hałasu i drgañ p. 157
• Instrukcja u¿ytkowania p. 157
• Przegl¹d, konserwacja i pielêgnacja p. 160
• Wskazówki dotycz¹ce usuwania opakowania i zu¿ytego urz¹dzenia p. 161
• Deklaracja zgodnoœci p. 161
• Gwarancja Zastosowane symbole OSTRZE¯ENIE! Oznacza bezpoœrednio gro¿¹ce niebezpieczeñstwo. Nieprzestrzeganie tej wskazówki grozi œmierci¹ lub bardzo ciê¿kimi obra¿eniami. OSTRO¯NIE! Oznacza mo¿liwoœć wyst¹pienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki mo¿e doprowadzić do lekkich obra¿eñ lub szkód materialnych. WSKAZÓWKA Oznacza wskazówki dla u¿ytkownika i wa¿ne informacje. Symbole na urz¹dzeniu Przed uruchomieniem urz¹dzenia przeczytać instrukcjê u¿ytkowania i obsługi! Zastosować okulary ochronne! Wskazówka dotycz¹ca sposobu usuwania zu¿ytego urz¹dzenia! (patrz strona 161) Dane techniczne Typ urz¹dzenia L 3709-115 L 3709-125 LE 9-10 125 Maks. p. 162

narzêdzia szlifierskiego mm 115 125 125 Gruboœć narzêdzia szlifierskiego mm 1–6 Otwór uchwytowy mm 22,23 Maks. prêdkoœć obwodowa m/s 80 Œrednica wrzeciona M14/SW14 Prêdkoœć obrotowa obr./min 10000 6000–10000 Moc pobierana W 750 800 900 Moc oddawana W 450 480 530 Ciê¿ar (bez przewodu) kg 1,9 2,0 Klasa ochrony II /L 3709-115, L 3709-125, LE 9-10 125

Opis urz¹dzenia 1 Wrzeciono z kołnierzem gwintowanym

Nakrêtka mocuj¹ca 2Osłona tarczy 3Uchwyt Uchwyt rêczny z mo¿liwoœci¹ monta¿u z lewej i z prawej strony. 4 Blokada wrzeciona Do unieruchomienia wrzeciona przy zmianie narzêdzia. 5 Korpus urz¹dzenia z napêdem Z otworami wylotu powietrza i strzałk¹ kierunku obrotów. 6Wył¹cznik suwakowy Do wł¹czania i wył¹czania. Z blokad¹ do pracy ci¹głej. 7 Elektryczny przewód zasilaj¹cy 4,0 m z wtyczk¹ 8 Klucz specjalny 9 Tabliczka znamionowa (niewidoczna) 10 Kółko nastawnika liczby obrotów (tylko LE 9-10 125)L 3709-115, L 3709-125, LE 9-10 125

Dla własnego bezpieczeñstwa OSTRZE¯ENIE! W celu unikniêcia błêdów w obsłudze i wyst¹pienia niebezpieczeñstw nale¿y przeczytać przed pierwszym u¿yciem szlifierki k¹towej: – niniejsz¹ instrukcjê obsługi, – „Ogólne wskazówki bezpieczeñstwa“ dotycz¹ce pracy narzêdziami elektrycz- nymi zamieszczone w zał¹czonej broszurze (nr dokumentacji: 315.915) – zasady i przepisy terenowe obowi¹zuj¹ce na miejscu u¿ycia szlifierki i stosować siê do podanych tam wskazówek i zaleceñ. Niniejsza szlifierka skonstruowana jest zgodnie z aktualnym poziomem techniki i uznanymi zasadami bezpieczeñstwa technicznego. Mimo to w czasie u¿ytkowania urz¹dzenia mo¿e wyst¹pić zagro¿enie zdrowia i ¿ycia u¿ytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy. Szlifierkê k¹tow¹ stosować tylko i wył¹cznie: – zgodnie z jej przeznaczeniem, –we właœciwym stanie technicznym zgodnym z zasadami bezpieczeñstwa i higieny pracy. Usterki wpływaj¹ce niekorzystnie na stan bezpieczeñstwa nale¿y natychmiast usun¹ć. Zastosowanie zgodnie z przeznaczeniem Szlifierka k¹towa przeznaczone jest: – do profesjonalnego zastosowania w przemyœle i rzemioœle, – do szlifowania i przecinania metalu lub kamienia na sucho, – do zastosowania z narzêdziami szlifierskimi i wyposa¿eniem, które wymienione s¹ w tej instrukcji obsługi lub zalecane przez producenta do takiego zastosowania i dopuszczone dla prêdkoœci obwodowej 80 m/s. Niedopuszczalne jest stosowanie np. tarcz do freza łañcuchowego i brzeszczotów piły. Wskazówki bezpieczeñstwa OSTRZE¯ENIE! Wszystkie wskazówki bezpieczeñstwa i u¿ytkowania podane w niniejszej instrukcji nale¿y starannie przeczytać i dokładnie ich przestrzegać. Błêdy wynikaj¹ce z nieprzestrzegania wskazówek bezpieczeñstwa i u¿ytkowania podanych w instrukcji mog¹ spowodować pora¿enie pr¹dem elektrycznym, wybuch po¿aru i/lub powa¿ne zranienia u¿ytkownika lub osób postronnych. Proszê starannie przechoywać niniejsz¹ instrukcjê obsługi do póŸniejszego u¿ycia.

Niniejsze narzêdzie elektryczne przeznaczone jest do zastosowania jako szlifierka i przecinarka. Proszê przestrzegać wszystkich wskazówek bezpieczeñstwa, instrukcji, opisów i parametrów podanych w dokumentacji, która nale¿y do zakresu dostawy urz¹dzenia. Nieprzestrzeganie nastêpuj¹cych wskazówek mo¿e spowodować pora¿enie pr¹dem elektrycznym, wybuch po¿aru i/lub ciê¿kie zranienia.

Niniejsze narzêdzie elektryczne nie nadaje siê do szlifowania papierem œciernym, do pracy ze szczotkami drucianymi ani do polerowania. Zastosowanie urz¹dzenia w sposób niezgodny z jego przeznaczeniem mo¿e spowodować zagro¿enie lub niebezpieczeñstwo zranienia.

Nie wolno stosować ¿adnego wyposa¿enia dodatkowego, które nie jest przewidziane ani polecane przez producenta specjalnie dla tego urz¹dzenia elektrycznego. Sama mo¿liwoœć zamocowania wyposa¿enia do tego urz¹dzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.

Dopuszczalna liczba obrotów zastosowanego narzêdzia musi być co najmniej tak du¿a, jak najwy¿sza liczba obrotów podana na urz¹dzeniu. Wyposa¿enie, które obraca siê z wiêksz¹ liczb¹ obrotów ni¿ dopuszczona maksymalna liczba obrotów, mo¿e siê połamać i zostać wyrzucone w powietrze.L 3709-115, L 3709-125, LE 9-10 125

Œrednica zewnêtrzna i gruboœć zastosowanego narzêdzia musi być zgodna z wymiarami urz¹dzenia. Nieprawidłowo odmierzone narzêdzia i koñcówki zamienne mog¹ być niewystarczaj¹co osłoniête i niedostatecznie kontrolowane.

Tarcze szlifierskie, talerze szlifierskie lub inne wyposa¿enie musi dokładnie pasować na wrzeciono œciernicy urz¹dzenia elektrycznego. Wymienne narzêdzia i koñcówki, które nie pasuj¹ dokładnie na wrzeciono œciernicy narzêdzia elektrycznego, obracaj¹ siê nierównomiernie, bardzo mocno drgaj¹ i mog¹ spowodować utratê panowania i kontroli.

Nie wolno stosować ¿adnych uszkodzonych narzêdzi i koñcówek. Przed ka¿dym u¿yciem nale¿y sprawdzić, czy narzêdzia lub koñcówki nie s¹ wyszczerbione lub pêkniête, czy talerz szlifierski nie jest pêkniêty, zu¿yty lub zdarty. Po ewentualnym upadku urz¹dzenia elektrycznego, narzêdzia lub koñcówki nale¿y sprawdzić, czy nie uległy one uszkodzeniu i u¿yć tylko nieuszkodzone narzêdzia. Po sprawdzeniu i zało¿eniu narzêdzia nale¿y zwrócić uwagê, aby u¿ytkownik i osoby postronne znajdowały siê poza obszarem płaszczyzny rotacji narzêdzia, nastêpnie wł¹czyć urz¹dzenie i pozostawić pracuj¹ce na najwy¿szej liczbie obrotów na czas jednej minuty. Uszkodzone narzêdzia łami¹ siê najczêœciej wczasie takiej próby.

Nale¿y stosować œrodki ochrony osobistej. Zale¿nie od wykonywanego zadania zało¿yć odpowiednio maskê osłaniaj¹c¹ cał¹ twarz, maskê osłaniaj¹c¹ górn¹ czêœć twarzy lub okulary ochronne. Zastosować odpowiednio maskê przeciwpyłow¹, osobiste œrodki ochrony słuchu, rêkawice ochronne i specjalny fartuch, które ochroni¹ u¿ytkownika przed małymi cz¹steczkami substancji œciernych iszlifowanych materiałów. Oczy nale¿y chronić przed zranieniem wyrzuconymi ciałami obcymi, które powstaj¹ przy ró¿nych zastosowaniach. Maski przeciwpyłowe i ochronne musz¹ posiadać zdolnoœć filtracji pyłów powstaj¹cych w czasie pracy. W przypadku obci¹¿enia hałasem u¿ytkownik nara¿ony jest na utratê słuchu.

Zwracać uwagê, aby osoby postronne znajdowały siê w bezpiecznej odległoœci od obszaru pracy. Ka¿da osoba, która wkracza do obszaru pracy urz¹dzenia musi nosić osobiste œrodki ochrony. Odłamane kawałki obrabianego materiału lub uszkodzonego narzêdzia mog¹ zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpoœrednim obszarem pracy.

Urz¹dzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, je¿eli w czasie pracy zachodzi niebezpieczeñstwo zetkniêcia narzêdzia z ukrytym przewodem elektrycznym lub własnym przewodem zasilaj¹cym urz¹dzenia. Kontakt z przewodem elektrycznym, który znajduje siê pod napiêciem mo¿e spowodować, ¿e metalowe elementy urz¹dzenia znajd¹ siê tak¿e pod napiêciem, a przez to doprowadzić do pora¿enia u¿ytkownika pr¹dem elektrycznym.

Elektryczny przewód zasilaj¹cy prowadzić zawsze z dala od obracaj¹cych siê narzêdzi i koñcówek. W przypadku utraty kontroli nad urz¹dzeniem mo¿e dojœć do zerwania elektrycznego przewodu zasilaj¹cego lub zetkniêcia z nim, adłoñ lub rêka u¿ytkownika mo¿e zostać wci¹gniêta przez obracaj¹ce siê narzêdzie lub koñcówkê urz¹dzenia.

Nie wolno odkładać narzêdzia elektrycznego, zanim narzêdzie całkowicie siê nie zatrzyma. Obracaj¹ce siê narzêdzie mo¿e zetkn¹ć siê z powierzchni¹, na któr¹ odło¿ono urz¹dzenie ispowodować utratê kontroli u¿ytkownika nad urz¹dzeniem elektrycznym.

Nie wł¹czać urz¹dzenia w czasie jego przenoszenia, ani nie przenosić wł¹czonego urz¹dzenia. Odzie¿ mo¿e zetkn¹ć siê przypadkowo z obracaj¹cym siê narzêdziem a narzêdzie mo¿e wkrêcić siê w ciało u¿ytkownika.

Otwory wentylacyjne urz¹dzenia elektrycznego nale¿y czyœcić regularnie. Dmuchawa silnika wci¹ga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem mo¿e spowodować niebezpieczeñstwo pora¿enia pr¹dem elektrycznym lub zwarcie.L 3709-115, L 3709-125, LE 9-10 125

Urz¹dzenia elektrycznego nie wolno stosować w pobli¿u materiałów palnych. Iskry mog¹ spowodować zapalenie siê tych materiałów.

Nie wolno stosować ¿adnych narzêdzi, które wymagaj¹ chłodzenia płynnymi œrodkami chłodz¹cymi. Zastosowanie wody lub innych płynnych œrodków chłodz¹cych mo¿e spowodować pora¿enie pr¹dem elektrycznym. Uderzenia zwrotne i odpowiednie wskazówki bezpieczeñstwa Uderzenie zwrotne jest nagł¹ reakcj¹ urz¹dzenia na skutek zaczepienia lub zablokowania obracaj¹cego siê narzêdzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracaj¹cego siê narzêdzia. Na skutek tego w miejscu blokady nastêpuje odrzucenie niekontrolowanego urz¹dzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzêdzia szlifierskiego. Je¿eli np. tarcza szlifierska zaczepi lub zablokuje siê w obrabianym materiale, krawêdŸ tarczy, która zagłêbia siê w materiale mo¿e siê zaczepić lub zablokować, co spowoduje wyłamanie tarczy lub uderzenie zwrotne urz¹dzenia. Tarcza szlifierska porusza siê wtedy w kierunku u¿ytkownika, albo w przeciwnym, zale¿nie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska mo¿e siê równie¿ złamać. Uderzenie zwrotne jest nastêpstwem nieprawidłowej lub błêdnej obsługi urz¹dzenia elektrycznego. Mo¿na tego unikn¹ć stosuj¹c odpowiednie przedsiêwziêcia zabezpieczaj¹ce, które opisane s¹ ni¿ej.

Urz¹dzenie elektryczne nale¿y trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umo¿liwi przyjêcie sił uderzenia zwrotnego. Stosować zawsze uchwyt dodatkowy (je¿eli jest) aby uzyskać mo¿liwie najwiêksz¹ kontrolê sił uderzenia zwrotnego lub momentów reakcji przy rozruchu urz¹dzenia. U¿ytkownik mo¿e opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich œrodków ostro¿noœci.

Nigdy nie zbli¿ać dłoni do obracaj¹cych siê narzêdzi. Przy uderzeniu zwrotnym narzêdzie mo¿e dotkn¹ć dłoni a nawet po niej przejechać.

Ciało ustawiać w taki sposób, aby nie znalazło siê w obszarze, do którego skieruje siê urz¹dzenie elektryczne na skutek odrzutu zwrotnego. Uderzenie zwrotne popycha urz¹dzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.

Proszê zachować szczególn¹ ostro¿noœć w czasie pracy w k¹tach, na ostrych krawêdziach itp. Nale¿y zapobiegać odrzuceniu narzêdzia od szlifowanego materiału i jego zaciœniêciu. Obracaj¹ce siê narzêdzie przy pracy w rogach, na ostrych krawêdziach i przy uderzeniach łatwo siê zakleszcza. To z kolei jest przyczyn¹ utraty kontroli lub uderzenia zwrotnego.

Nie wolno stosować ¿adnego brzeszczotu łañcuchowego ani zêbatego. Narzêdzia tego typu powoduj¹ czêsto uderzenie zwrotne lub utratê kontroli urz¹dzenia elektrycznego. Szczególne wskazówki bezpieczeñstwa przy szlifowaniu i przecinaniu:

Stosować tylko i wył¹cznie œciernice, które dopuszczone s¹ do pracy z tym urz¹dzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane s¹ do takich œciernic. Œciernice, które nie s¹ przewidziane do tego urz¹dzenia elektrycznego nie mog¹ być dostatecznie osłoniête i dlatego s¹ niebezpieczne.

Osłona ochronna musi być prawidłowo bezpiecznie zamocowana do urz¹dzenia i nastawiona w sposób zapewniaj¹cy najwy¿szy stopieñ bezpieczeñstwa – tzn. mo¿liwie najmniejsza czêœć œciernicy widoczna jest od strony u¿ytkownika. Osłona ochronna powinna chronić u¿ytkownika przed odłamkami i przypadkowym kontaktem ze œciernic¹.L 3709-115, L 3709-125, LE 9-10 125

Œciernice wolno stosować tylko do zadañ, dla których s¹ one zalecane. Na przykład: nie wolno nigdy szlifować powierzchni¹ boczn¹ tarczy tn¹cej. Tarcze tn¹ce przeznaczone s¹ do zdejmowania materiału krawêdzi¹ tarczy. Działanie bocznej siły na tê œciernicê mo¿e spowodować jej złamanie.

Stosować zawsze tylko nieuszkodzone kołnierze mocuj¹ce o wielkoœci i kształcie odpowiednim do wybranej tarczy œciernej. Właœciwe kołnierze podpieraj¹ tarczê tn¹c¹ i dziêki temu zmniejszaj¹ niebezpieczeñstwo uszkodzenia i złamania tarczy. Kołnierze do tarcz tn¹cych mog¹ ró¿nić siê od kołnierzy do innych tarcz szlifierskich.

Nie wolno stosować zu¿ytych tarcz szlifierskich z wiêkszych narzêdzi elektrycznych. Tarcze szlifierskie do wiêkszych narzêdzi elektrycznych nie nadaj¹ siê dla wiêkszej liczby obrotów, jak¹ maj¹ mniejsze narzêdzia elektryczne i dlatego mog¹ ulec złamaniu. Szczególne wskazówki bezpieczeñstwa przy przecinaniu:

Zapobiegać blokadzie tarczy tn¹cej w materiale oraz unikać zbyt mocnego nacisku. Nie wykonywać ¿adnych nadmiernie głêbokich ciêć. Przeci¹¿enie tarczy tn¹cej zwiêksza jej naprê¿enie i mo¿liwoœć zakantowania lub zablokowania siê, a tym samym mo¿liwoœć uderzenia zwrotnego lub złamania narzêdzia.

Proszê unikać obszaru przed i za obracaj¹c¹ siê tarczê tn¹c¹. Je¿eli prowadzimy tarczê tn¹c¹ w materiale przecinanym w kierunku od siebie, wtedy w przypadku uderzenia zwrotnego narzêdzie elektryczne wraz z obracaj¹c¹ siê tarcz¹ tn¹c¹ mo¿e zostać odrzucone prosto w kierunku u¿ytkownika.

W przypadku zaczepienia lub zablokowania tarczy tn¹cej albo w celu przerwania pracy, nale¿y wył¹czyć urz¹dzenie je przytrzymać, a¿ do całkowitego zatrzymania siê tarczy. Nie wolno nigdy próbować wyjmowania jeszcze obracaj¹cej siê tarczy z przecinanego materiału, poniewa¿ mo¿e to spowodować wyst¹pienie uderzenia zwrotnego. Proszê zbadać i usun¹ć przyczynê zablokowania tarczy.

Nie wolno wł¹czać urz¹dzenia elektrycznego, je¿eli znajduje siê jeszcze w obrabianym materiale. Odczekać, a¿ tarcza tn¹ca uzyska swoj¹ pełn¹ liczbê obrotów, a dopiero potem ostro¿nie kontynuować ciêcie. W przeciwnym przypadku tarcza mo¿e siê zaczepić, wyskoczyć z obrabianego materiału ispowodować uderzenie zwrotne.

Proszê zachować szczególn¹ ostro¿noœć przy wycinaniu „kieszeni“ w istniej¹cych œcianach lub w innych niewidocznych obszarach. Tarcza tn¹ca zanurzaj¹ca siê przy ciêciu w œcianie mo¿e natrafić na przewody elektryczne, gazowe, wodne lub inne objekty ispowodować uderzenie zwrotne.

Płyty i du¿e kawałki materiału przeznaczone do obróbki nale¿y podeprzeć, aby zmniejszyć ryzyko uderzenia zwrotnego z powodu zaczepienia tarczy tn¹cej. Du¿e przedmioty obrabiane mog¹ siê równie¿ wygi¹ć pod wpływem ciê¿aru własnego. Materiał przeznaczony do obróbki musi być podparty po obu stronach tarczy i to zarówno w pobli¿u linii tn¹cej jak i na krawêdzi materiału. Kolejne wskazówki bezpieczeñstwa

Napiêcie i czêstotliwoœć sieci elektrycznej musz¹ być zgodne z wartoœciami podanymi na tabliczce znamionowej urz¹dzenia (9).

Przycisk blokady wrzeciona (4) naciskać tylko wtedy, gdy szlifierka jest wył¹czona i narzêdzie szlifierskie całkowicie zatrzymane.L 3709-115, L 3709-125, LE 9-10 125

Poziom hałasu i drgañ Wartoœci poziomu hałasu i drgañ okreœlone zostały zgodnie z norm¹ EN 60745. Poziom hałasu wywołanego przez urz¹dzenia zmierzony na stanowisku pracy (A) wynosi wnormalnym przypadku: – Poziom ciœnienia akustycznego: 84,6 dB(A) –Poziom hałasu w czasie pracy: 95,6 dB(A); –Dokładnoœć: K = 3,0 dB. Całkowita wartoœć drgañ (przy szlifowaniu powierzchniowym): –Wartoœć emisji: a

–Dokładnoœć: K = 1,5 m/s

UWAGA Podane wartoœci pomiarowe odnosz¹ siê do nowych urz¹dzeñ. W codziennym u¿ytkowaniu wartoœci poziomu hałasu i drgañ zmieniaj¹ siê. WSKAZÓWKA Całkowita wartoœć poziomu drgañ podana w niniejszej instrukcji zmierzona jest zgodnie z metod¹ pomiarow¹ podan¹ norm¹ EN 60745 imo¿e być u¿yta do wzajemnego porównania narzêdzi elektrycznych. Nadaje siê ona równie¿ do prowizorycznego okreœlenia obci¹¿enia drganiami. Podana wartoœć poziomu drgañ odnosi siê do podstawowego zastosowania narzêdzia elektrycznego. Jednak w przypadku u¿ycia tego urz¹dzenia do innego zastosowania, z innym wyposa¿eniem albo w przypadku zaniedbañ w przegl¹dach i konserwacji, rzeczywisty poziom drgañ mo¿e odbiegać od podanej wartoœci. Mo¿e to znacznie zwiêkszyć obci¹¿enie drganiami w całkowitym czasie pracy. W celu dokładnej oceny obci¹¿enia drganiami nale¿y uwzglêdnić odcinki czasu, w których urz¹dzenie jest wył¹czone albo wł¹czone, ale nie pracuje. Mo¿e to znacznie zredukować obci¹¿enie drganiami w całkowitym czasie pracy. Proszê wprowadzić dodatkowe œrodki bezpieczeñstwa w celu ochrony u¿ytkownika urz¹dzenia przed oddziaływaniem drgañ, jak na przykład: przegl¹d i konserwacja narzêdzi elektrycznych i wyposa¿enia, zastosowanie œrodków zapewniaj¹cych utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych. Ostro¿nie Przy ciœnieniu akustycznym powy¿ej 85 dB(A) nale¿y stosować ochroniacze słuchu. (A) = na stanowisku pracy Instrukcja u¿ytkowania OSTRZE¯ENIE! Przed przyst¹pieniem do jakichkolwiek prac przy szlifierce nale¿y wyj¹ć wtyczkê z gniazdka sieciowego. Przed pierwszym uruchomieniem Proszê rozpakować szlifierkê i sprawdzić czy nie brakuje czêœci lub nie ma uszkodzeñ transportowych. Wł¹czanie i wył¹czanie Praca chwilowa bez blokady:

DŸwigniê wył¹cznika (6) wcisn¹ć z tyłu, nastêpnie przesun¹ć do przodu i przytrzymać.

W celu wył¹czenia zwolnić suwak wył¹cznika (6).L 3709-115, L 3709-125, LE 9-10 125

Praca ci¹gła z blokad¹: OSTRO¯NIE! (L 3709-115, L 3709-125) W przypadku przerwy w dopływie pr¹du wł¹czone urz¹dzenie zatrzyma siê i po przerwie wł¹czy siê ponownie.

DŸwigniê wył¹cznika (6) wcisn¹ć z tyłu, nastêpnie przesun¹ć do przodu i zablokować poprzez naciœniêcie przedniego koñca wył¹cznika.

W celu wył¹czenia zwolnić blokadê poprzez naciœniêcie na tylnê czêœć suwaka wył¹cznika (6). Wstêpne nastawianie liczby obrotów (tylko dla LE 9-10 125) W celu nastawienia roboczej liczby obrotów przkrêcić kółko nastawnika (10) na odpowiedni¹ wartoœć. Zabezpieczaj¹ca osłona tarczy (L 3709-115, L 3709-125) OSTRZE¯ENIE! Zabezpieczaj¹cej osłony tarczy nie wolni nigdy demontować. W celu dopasowania urz¹dzenia do wykonywanego zadania mo¿na nastawić odpowiednio osłonê zabezpieczaj¹c¹ (2) bez koniecznoœci u¿ycia narzêdzi. OSTRO¯NIE! Niebezpieczeñstwo zranienia! Zastosować rêkawice ochronne.

Wyj¹ć wtyczkê z gniazdka sieciowego.

Osłonê zabezpieczaj¹c¹ przekrêcić do odpowiedniej pozycji.L 3709-115, L 3709-125, LE 9-10 125

Osłona szybkomocuj¹ca (LE 9-10 125) OSTRZE¯ENIE! Przy obróbce zgrubnej i przecinaniu nie wolno nigdy pracować bez osłony tarczy.

Wyj¹ć wtyczkê z gniazdka sieciowego.

Przestawić osłonê tarczy.

) dokrêcić tak mocno, aby dŸwignia mocuj¹ca dała siê jeszcze zaci¹gn¹ć rêk¹.

Zaci¹gn¹ć dŸwigniê mocuj¹c¹. Mocowanie lub wymiana narzêdzia szlifierskiego

Wyj¹ć wtyczkê z gniazdka sieciowego.

Nacisn¹ć blokadê wrzeciona i przytrzymać wciœniêt¹ (

Nakrêtkê mocuj¹c¹ odkrêcić z wrzeciona kluczem specjalnym poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara i zdj¹ć (

Nało¿yć tarczê szlifiersk¹, zwracaj¹c uwagê na prawidłowe uło¿enie.

Nakrêtkê mocuj¹c¹ (1b) przykrêcić na wrzeciono kołnierzem do góry.

Nacisn¹ć blokadê wrzeciona (4) i przytrzymać wciœniêt¹.

Nakrêtkê mocuj¹c¹ (1b) dokrêcić kluczem specjalnym.

Wtyczkê wło¿yć do gniazdka sieciowego.

Szlifierkê k¹tow¹ wł¹czyć bez blokady (praca chwilowa) i przytrzymać wł¹czon¹ około 30 sekund. Sprawdzić, czy szlifierka jest wywa¿ona i nie wystêpuj¹ drgania.

Wskazówki dla u¿ytkownika WSKAZÓWKA Po wył¹czeniu urz¹dzenia narzêdzie szlifierskie obraca siê jeszcze krótk¹ chwilê. Szlifowanie zgrubne OSTRZE¯ENIE! Tarcz do ciêcia nie wolno nigdy stosować do szlifowania zgrubnego. – K¹t przystawienia w zakresie 20–40° gwarantuje skutecznoœć zdejmowania materiału. – Szlifierkê k¹tow¹ prowadzić po obrabianej powierzchni tam i z powrotem tylko z lekkim, równomiernym naciskiem. Dziêki temu obrabiany materiał nie bêdzie siê nagrzewał inie powstan¹ ¿adne przebarwienia a poza tym nie tworz¹ siê wy¿łobienia. Przecinanie – Proszê nie naciskać szlifierki, nie zakantować ani nie wykonywać ruchów oscylacyjnych. – Szlifierka k¹towa musi zawsze pracować w przeciwbiegu. W przeciwnym przypadku zagra¿a niebezpieczeñstwo, poniewa¿ tarcza tn¹ca mo¿e niekontrolowanie wyskoczyć z naciêcia. –Prêdkoœć posuwu dopasować do obrabianego materiału: im twardszy materiał, tym wolniej. Wyczerpuj¹ce informacje o wyrobach naszej firmy mo¿na uzyskać na stronie internetowej www.flex-tools.com

Przegl¹d, konserwacja i pielêgnacja OSTRZE¯ENIE! Przed przyst¹pieniem do jakichkolwiek prac przy szlifierce nale¿y wyj¹ć wtyczkê z gniazdka sieciowego. Czyszczenie OSTRZE¯ENIE! W skrajnych przypadkach przy obróbce metali mo¿e osadzać siê wewn¹trz obudowy pył metaliczny zdolny do przewodzenia pr¹du elektrycznego. Wpływa to ujemnie na izolacjê ochronn¹ urz¹dzenia! Proszê podł¹czać szlifierkê poprzez wył¹cznik ochronny (bezpiecznik pr¹du wył¹czaj¹cy maksymalnie 30 mA). Urz¹dzenie i otwory wentylacyjne nale¿y czyœcić regularnie. Czêstoœć czyszczenia zale¿na jest od rodzaju obrabianego materiału i długoœci czasu obrabiania. Wnêtrze obudowy i silnik nale¿y regularnie przedmuchiwać suchym, sprê¿onym powietrzem. Szczotki wêglowe Szlifierka k¹towa wyposa¿ona jest w szczotki wêglowe. Po osi¹gniêciu granicy zu¿ycia szczotek wêglowych szlifierka k¹towa wył¹cza siê automatycznie. WSKAZÓWKA Zu¿yte szczotki wêglowe wymienić na oryginalne szczotki dopuszczone przez producenta urz¹dzenia. W przypadku zastosowania obcych fabrykatów wygasaj¹ prawa do roszczeñ z tytułu gwarancji udzielonej przez producenta. Poprzez tylne otwory wentylacyjne mo¿e być widoczny płomieñ powstaj¹cy na szczotkach wêglowych w czasie pracy urz¹dzenia.L 3709-115, L 3709-125, LE 9-10 125

W przypadku wyst¹pienia silnego płomienia nale¿y natychmiast wył¹czyć szlifierkê. Proszê oddać szlifierkê do przegl¹du w punkcie serwisowym autoryzowanym przez producenta. Przekładnia WSKAZÓWKA Œrub znajduj¹cych siê na korpusie urz¹dzenia (5) nie wolno odkrêcać w okresie gwarancji. W przypadku nieprzestrzegania tego zalecenia wygasaj¹ prawa do roszczeñ z tytułu gwarancji udzielonej przez producenta. Naprawy Naprawy urz¹dzenia zlecać do wykonania wył¹cznie w punkcie serwisowym autoryzowanym przez producenta. Czêœci zamienne i wyposa¿enie dodatkowe Inne czêœci wyposa¿enia a szczególnie narzêdzia szlifierskie podane s¹ w katalogu wydanym przez producenta. Wskazówki dotycz¹ce usuwania opakowania i zu¿ytego urz¹dzenia OSTRZE¯ENIE! Wysłu¿one urz¹dzenia uczynić niezdatnymi do u¿ycia poprzez usuniêcie elektrycznego przewodu zasilaj¹cego. Tylko dla krajów EU Proszê nie wyrzucać narzêdzi elektrycznych do domowych œmieci! Zgodnie z dyrektyw¹ Unii Europejskiej 2002/96/EG o odpadach elektrycznych i elektronicznych oraz jej przejêciem do prawa narodowego istnieje obowi¹zek zbierania narzêdzi elektrycznych celem odzysku surowców wtórnych i utylizacji. WSKAZÓWKA Aktualne informacje o sposobie usuniêcia zu¿ytego urz¹dzenia mo¿na uzyskać w punkcie zakupu. Deklaracja zgodnoœci Oœwiadczamy na własn¹ odpowiedzialnoœć, ¿e produkt odpowiada ni¿ej wymienionym normom i dokumentom normatywnym: EN 60745 zgodnie z wymaganiami okreœlonymi wytycznymi 2004/108/EG, 2006/42/EG. Dokumentacja techniczna: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Czêœć zamienna/wyposa¿enie Nr katalo- gowy Osłona tarczy 115 mm 335.258 Osłona tarczy 125 mm 335.266 Osłona szybkomocuj¹ca 125 mm 358.029 Uchwyt 335.274 Klucz specjalny 100.110 Kołnierz mocuj¹cy (klucz 17) 335.282 Nakrêtka mocuj¹ca 100.080 Nakrêtka szybkomocuj¹ca Fix Tec 313.459 Nakrêtka szybkomocuj¹ca SDS- Clic

Gwarancja Przy zakupie nowego urz¹dzenia, firma FLEX udziela 2 lata gwarancji producenta, poczynaj¹c od daty nabycia przez u¿ytkownika. Gwarancj¹ objête s¹ tylko wady urz¹dzenia wynikaj¹ce z błêdów materiałowych i/lub produkcyjnych, oraz niespełnienia zapewnionych właœciwoœci. W przypadku wyst¹pienia roszczenia gwarancyjnego nale¿y doł¹czyć oryginalny dowód sprzeda¿y z dat¹ zakupu. Naprawy mo¿e dokonać wył¹cznie warsztat lub serwis posiadaj¹cy autoryzacjê firmy FLEX. Prawo do roszczeñ gwarancyjnych przysługuje tylko w przypadku u¿ycia urz¹dzenia zgodnie z jego przeznaczeniem. Gwarancja nie obejmuje w szczególnoœci zu¿ycia wynikaj¹cego z eksploatacji, usterek spowodowanych niewłaœciw¹ obsług¹ i u¿ytkowaniem, czêœciowo lub całkowicie zdemontowanych urz¹dzeñ, jak równie¿ szkód spowodowanych przeci¹¿eniem urz¹dzenia, u¿yciem niedopuszczonych, uszkodzonych, lub niewłaœciwie zastosowanych narzêdzi, szkód spowodowanych przez maszynê na narzêdziach lub materiale obrabianym, szkód spowodowanych przez u¿ycie siły, oraz nastêpstw niewłaœciwych lub niewystarczaj¹cych przegl¹dów i konserwacji wykonywanych przez u¿ytkownika lub osoby trzecie, uszkodzeñ spowodowanych działaniami zewnêtrznymi lub ciałami obcymi, jak np. piasek, kamienie, jak równie¿ szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji u¿ytkowania i obsługi, jak np. podł¹czenie do Ÿródła pr¹du oniewłaœciwym napiêciu lub rodzaju pr¹du. Narzêdzia i wyposa¿enie dodatkowe objête s¹ gwarancj¹ tylko wtedy, je¿eli zastosowane zostały z maszyn¹, dla której takie u¿ycie jest przewidziane lub dopuszczone. Wył¹czenie z odpowiedzialnoœci Producent nie odpowiada za szkody i stracone zyski spowodowane przerw¹ w działalnoœci gospodarczej zakładu, której przyczyn¹ był nasz wyrób lub brak mo¿liwoœci jego zastosowania. Producent i jego przedstawiciel nie odpowiadaj¹ za szkody spowodowane niewłaœciwym u¿yciem urz¹dzenia lub powstałe przy u¿yciu urz¹dzenia w powi¹zaniu z wyrobami innych producentów.L 3709-115, L 3709-125, LE 9-10 125
