NAVODILA ZA UPORABO Manchester 110 BLAUPUNKT

V meniju: izbira menijskega elementa, sprememba nastavitve

Način za radio: začetek iskanja postaj

Način za MP3/WMA: pomik na naslednjo/prejšnjo mapo

1. Gumb za IZMET.

2. USB-vtičnica

3. Vtičnica AUX IN.

4. Gumb (ISKANJE NAVZGOR).

V meniju: izbira menijske ravni

Način za radio: prilagoditev postaj

Drugi načini delovanja: izbira skladbe

1. Gumb EQ/LOUD.

2. Gumb BAND.

3. Gumb 6 DIR+ (mapa).

4. Gumb 5 DIR- (mapa).
5. Gumb 4 RDM (naključno)
6. Gumb 3 RPT (ponovi).
7. Gumb 2 SCN (predvajanje začetka).
8. Gumb 1 ▶(predvajanje/prekinitev).
9. Gumb 📊(iskanje MP3)
10. Gumb VOL/SEL/ENT.

V meniju: izbira menijskega elementa, sprememba nastavitve

1. Gumb AF.
2. Gumb TA.
3. Gumb (sprostitev upravljalne enote).

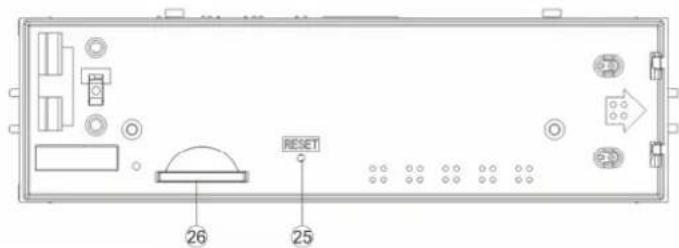

4. Gumb RESET.

Dostop je mogoče samo, će je upravljalna enota odstranjena iz ležišča

1. Reža za SD-kartico.

Dostop je mogoče samo, će je upravljalna enota odstranjena iz ležišča

26 25 RESET

Varnostna navodila 178

Uporabljeni simboli 178

Varnost na cesti 178

Splošna varnostna navodila 178

Izjava o skladnosti 179

Navodila za čiščenje 180

Navodila za odstranitev 180

Obseg dobave 180

Dodatna oprema (ni vključena v obseg dobave) 180

Pred uporabo 181

Odstranitev vijaka pred namestitvijo ..... 181

Namestitev/snemanje upravljalne enote 181

Odstranitev upravljalne enote .... 181

Uporaba 182

Vklop/izklop enote 182

Nastavitev zvoka 182

Glasnost 183

Informacije na prikazovalniku 183

Nastavitev časa.... 183

Funkcija ponastavitve 183

Uporaba radia 183

Izbira frekvenčnega pasu 183

Izbira postaje 183

Samodejno shranjevanje in pregledovanje programov .... 184

Shranjevanje postaj 184

Funkcija RDS 184

Uporaba v načinu za CD/MP3/WMA ..... 184

Preklop v način CD/MP3/WMA 185

Izbira skladb/datotek 186

Predvajanje začetka skladb ..... 186

Ponovno predvajanje skladbe....187

Naključno predvajanje vseh skladb .. 187

Izmet diska 187

Izbira mape navzgor/navzdol....187

Izbira datotek z gumbom 📋...... 188

Predvajanje skladb z USB-ključka ..... 188

Predvajanje skladb s SD-kartice ..... 188

Tehnični podatki 189

Navodila za namestitev 215

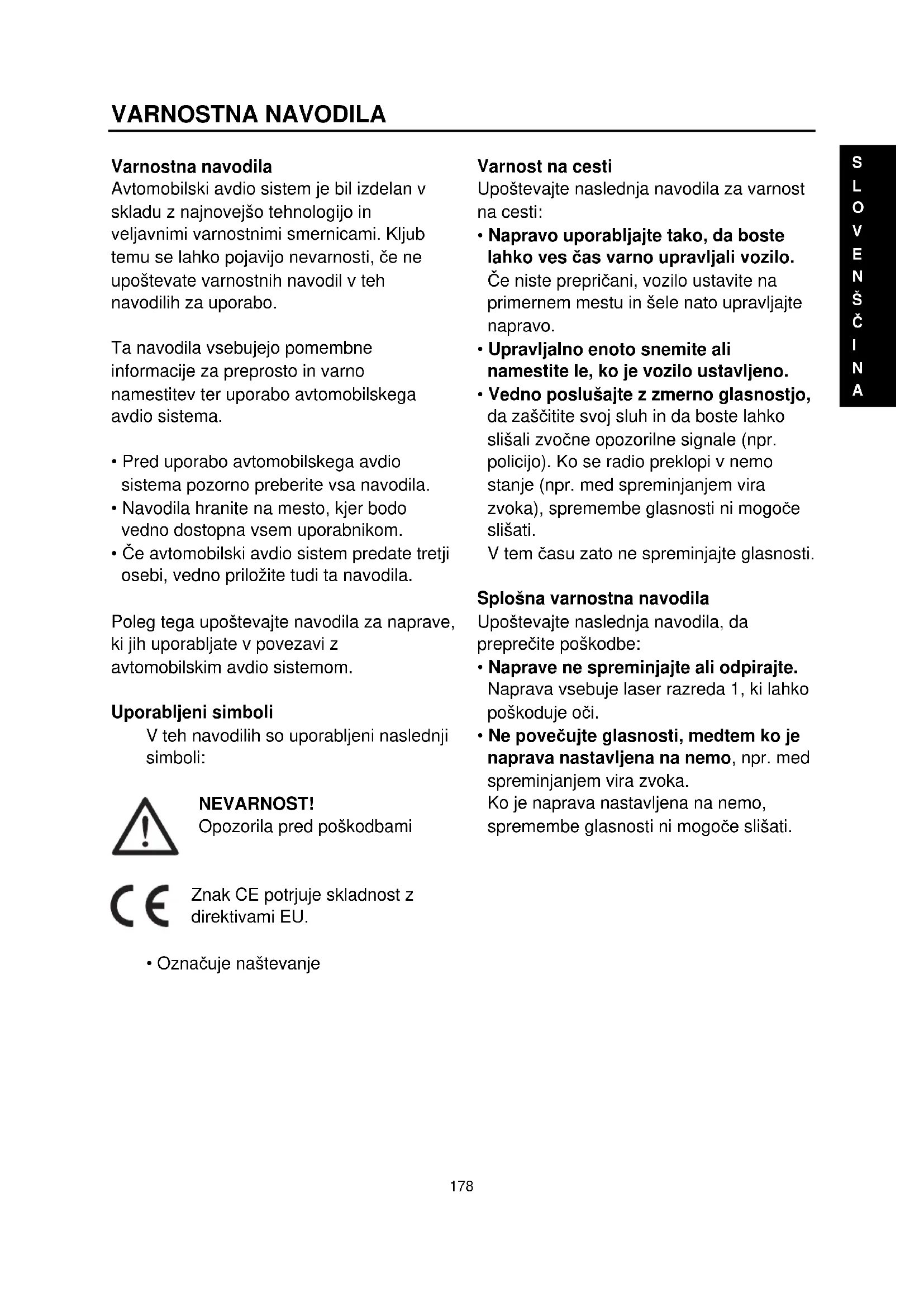

Varnostna navodila

Avtomobilski avdio sistem je bil izdelan v skladu z najnovejšo tehnologijo in veljavnimi varnostnimi smernicami. Kljub temu se lahko pojavijo nevarnosti, će ne upoštevate varnostnih navodil v teh navodilih za uporabo.

Ta navodila vsebujejo pomembne informacije za preprosto in varno namestitev ter uporabo avtomobilskega avdio sistema.

• Pred uporabo avtomobilskega avdio sistema pozorno preberite vsa navodila.
• Navodila hranite na mesto, kjer bodo vedno dostopna vsem uporabnikom.
• Če avtomobilski avdio sistem predate tretji osebi, vedno priložite tudi ta navodila.

Poleg tega upoštevajte navodila za naprave, ki jih uporabljate v povezavi z avtomobilskim avdio sistemom.

Uporabljeni simboli

V teh navodilih so uporabljeni naslednji simboli:

NEVARNOST!

Opozorila pred poškodbami

- Označuje naštevanje

Varnost na cesti

Upoštevajte naslednja navodila za varnost na cesti:

• Napravo uporabljajte tako, da boste lahko ves čas varno upravljali vozilo.
  Če niste prepričani, vozilo ustavite na primernem mestu in šele nato upravljajte napravo.

- Upravljalno enoto snemite ali namestite le, ko je vozilo ustavljeno.

- Vedno poslušajte z zmerno glasnostjo, da zaščitite svoj sluh in da boste lahko slišali zvočne opozorilne signale (npr. policijo). Ko se radio preklopi v nemo stanje (npr. med spreminjanjem vira zvoka), spremembe glasnosti ni mogoče slišati.

V tem času zato ne spreminjajte glasnosti.

Splošna varnostna navodila

Upoštevajte naslednja navodila, da preprečite poškodbe:

• Naprave ne spreminjajte ali odpirajte.
  Naprava vsebuje laser razreda 1, ki lahko poškoduje oči.
• Ne povečujte glasnosti, medtem ko je naprava nastavljena na nemo, npr. med spreminjanjem vira zvoka.

Ko je naprava nastavljena na nemo, spremembe glasnosti ni mogoče slišati.

Namenska uporaba

Avtomobilski avdio sistem je predviden za uporabo v vozilu z 12-voltno napetostjo in za namestitev v DIN-režo.

Upoštevajte mejne vrednosti, navedene v tehničnih podatkih. Po potrebi mora popravila in namestitev opraviti strokovnjak.

Navodila za namestitev

Avtomobilski avdio sistem lahko namestite sami le, će imate izkušnje z nameščanjem avtomobilskih avdio sistemov in poznate električni sistem v vozilu. V tem primeru upoštevajte navodila za namestitev na koncu teh navodil za uporabo.

Izjava o skladnosti

Blaupunkt Technology GmbH izjavlja, da avtomobilski avdio sistem izpolnjuje osnovne zahteve in druge zadevne predpise direktive 2004/108/ES. Izjava o skladnosti je na voljo na spletnem naslovu www.blaupunkt.com.

NAVODILA ZA ČIŠČENJE | NAVODILA ZA ODSTRANITEV | OBSEG DOBAVE

Navodila za čiščenje

Topila, čistila in abrazivna sredstva, pršila za armaturne plošče in izdelki za nego plastike lahko vsebujejo sestavine, ki poškodujejo površino avtomobilskega avdio sistema.

• Za čiščenje avtomobilskega avdio sistema uporabljajte zgolj suho ali rahlo navlaženo krpo.
• Po potrebi redno čistite kontakte upravljalne plošče z mehko krpo, navlaženo s čistilnim alkoholom.

Navodila za odstranitev

Stare enote ne odvrzite med gospodinjske odpadke!

Staro napravo predajte zbirnemu centru.

Obseg dobave

1 avtomobilski avdio sistem
1 navodila za uporabo/namestitev
1 škatlo za upravljalno enoto
1 podporni okvir
2 orodji za demontažo

Dodatna oprema (ni vključena v obseg dobave)

Uporabljajte samo dodatno opremo, ki jo je odobrilo podjetje Blaupunkt. Informacije o tem lahko dobite pri pooblaščenem prodajalcu Blaupunkt ali na spletni strani www.blaupunkt.com

Pred uporabo

Pozor

Varovalni vijaki za transport

Pred prvo uporabo avtomobilskega avdio sistema se prepričajte, da so bili varovalni vijaki za transport odstranjeni (glejte razdelek „Navodila za namestitev“).

Namestitev/snemanje upravljalne enote

Avtomobilski avdio sistem je opremljen s snemljivo upravljalno enoto, ki preprečuje krajo. Upravljalna enota je dobavljena v škatli. Za uporabo radia po namestitvi morate najprej namestiti upravljalno enoto (glejte razdelek „Namestitev upravljalne enote“ v tem poglavju).

Ko zapustite vozilo, vedno vzemite upravljalno enoto s sabo. Tat avtomobilskega avdio sistema ne bi mogel uporabljati brez upravljalne enote.

Previdno

Poškodbe upravljalne enote

Pazite, da vam upravljalna enota nikoli ne pade iz rok.

Upravljalno enoto transportirajte tako, da bo zaščitena pred udarci in da se kontakti ne bodo umazali.

Upravljalne enote ne izpostavljajte neposredni sončni svetlobi ali drugim virom toplote.

Preprečite neposreden stik kože z električnimi kontakti upravljalne enote.

Namestitev upravljalne enote

• Upravljalno enoto z desnim robom potisnite v pritrdišče.
• Upravljalno enoto previdno potisnite v levo pritrdišče, da se zaskoči.

Odstranitev upravljalne enote

- Pritisnite gumb ▲ (24,) da sprostite upravljalno enoto.

Leva stran upravljalne enote se lo či od naprave, pri čemer pritrdišče preprečuje, da bi padla iz ležišča.

• Upravljalno enoto premaknite malce v levo, dokler se ne sprosti iz desnega pritrdišča.
• Previdno odstranite upravljalno enoto iz levega pritrdišča.

Opomba:

Avtomobilski avdio sistem se samodejno izključi, takoj ko odstranite upravljalno enoto.

UPORABA

VKLOP/IZKLOP ENOTE

Vključite enoto s pritiskom na gumb ⚠Ko je sistem vključen, pritisnite in držite gumb ⏻ (2) 2 sekundi, da izključite enoto.

NASTAVITEV ZVOKA

Pritisnite gumb SEL (21), da izberete želeni nastavitveni način. Nastavitveni načini se spreminjajo v naslednjem zaporedju:

-BAS-TRE-BAL-FAD-VOL-

BAS: bas

TRE: visoki toni

BAL: ravnovesje

FAD: porazdelitev glasnosti spredaj/zadaj

VOL: glasnost

Z vrtenjem gumba za glasnost (21) je mogoče nastaviti želeno kakovost zvoka.

Pritisnite in držite gumb SEL (21) 2 sekundi, da prikličete sistemski meni.

Pritiskajte gumb SEL (zaporedoma):

Določa minimalno glasnost za predvajanje prometnih informacij. Območje nastavitve znaša 20–43. Privzeta vrednost je 25. Nastavite glasnost prometnih informacij z obračanjem gumba.

LOC ON/OFF: obračajte gumb za glasnost (21), da vključite/izključite lokalno funkcijo. Enota v načinu LOC ON zmanjša občutljivost sprejema pri iskanju postaj. To pomeni, da naprave zazna postaje z dobrim sprejemom in prezre postaje s slabim sprejemom. V načinu LOC OFF se poveča občutljivost sprejema pri iskanju postaj. To pomeni, da naprava zazna več postaj.

STEREO/MONO: obračajte gumb za glasnost (21), da izberete način STEREO ali MONO. V načinu STEREO je mogoč sprejem stereo FM signala. V načinu MONO se stereo signal preklopi na mono. Če je signal slab, lahko preklop na način MONO zmanjša šum.

BEEP ON/OFF: na napravi sta na voljo 2 zvočna signala. Izberite enega z obračanjem gumba za glasnost.

• Način Beep On: potrditveni zvočni signal se oglasi vsakič, ko pritisnete gumb.
• Način Beep Off: potrditveni zvočni signal se oglasi vsakič, ko pritisnete gumb.

EUROPE/USA: z obračanjem gumba izberite regijo EUROPE (Evropa) ali USA (ZDA).

EQ (izravnava)

Pritisnite, da izberete prednastavljeni način EQ, kot je prikazano v nadaljevanju:

Enoto je mogoče povezati s prenosnim predvajalnikom zvoka prek vtičnice AUX IN (10).

FUNKCIJA PONASTAVITVE

Na gumb RESET (25) pritisnite s kemičnim svinčnikom ali koničastim kovinskim predmetom.

Gumb RESET je treba pritisniti iz naslednjih razlogov:

• Ob začetni namestitvi enote, ko je priključeno vse ožičenje.
• Če vsi funkcijski gumbi ne delujejo.
• Če se na prikazovalniku prikaže simbol za napako.

Opomba: će pritisnete gumb RESET (25) in enota ne deluje, uporabite vatirano palčko, navlaženo z izopropilnim alkoholom, da očistite vtičnico na sprednji plošči.

UPORABA RADIA

• PREKLOP V NAČIN ZA RADIO
Pritisnite gumb SRC (1), da izberete način za radio, ki se prikaže na prikazovalniku v kombinaciji s pomnilniškim modulom in frekvenco.

• IZBIRA FREKVENČNEGA PASU

V načinu za radio pritisnite gumb BAND (13), da izberete želeni frekvenčni pas. Frekvenčni pas se spreminja v naslednjem zaporedju:

Pritisnite gumb ▶▶ (11) ali gumb ◀◀ (6), da vključite funkcijo iskanja. Funkcija samodejno išče navzgor/navzdol po frekvenčnem območju. Pritisnite in držite 2 sekundi, dokler se na prikazovalniku ne pojavi „MANUAL“, da izberete način za ročno iskanje postaj. V tem načinu lahko v korakih iščete frekvence navzgor/navzdol po frekvenčnem območju, dokler ne najdete postaje. Če nobenega gumba ne pritisnete 5 sekund, se sistem vrne v način za iskanje postaj in na prikazovalniku se prikaže „AUTO“.

• SAMODEJNO SHRANJEVANJE IN PREGLEDOVANJE PROGRAMOV

- Samodejno shranjevanje

- Če pritisnite gumb TS (3) za 2 sekundi, radio začne z iskanjem pri frekvenci 87,5 MHz in po končanem iskanju preveri moč signala. Nato shrani 6 postaj z najmočnejšim signalom, in sicer pod številčne gumbe, ki so prednastavljeni za FM3. V prvem ciklu poteka iskanje v načinu LOCAL ON (lokalna funkcija vključena) za postaje z najmočnejšim signalom. Če radio najde manj kot 18 postaj, v drugem ciklu poteka iskanje v načinu LOCAL OFF (lokalna funkcija izključena).

- Pregledovanje programov Pritisnite gumb TS (3) za pregled prednastavljenih postaj. Radio predvaja postajo na prednastavljeni številki 5 sekund. Ponovno pritisnite gumb TS, da prekinete pregledovanje programov.

• SHRANJEVANJE POSTAJ

Če želite shraniti postajo, pritisnite enega od prednastavljenih gumbov (1–6) za 2 sekundi. Trenutna postaja se shrani pod ustrezno številko gumba. Pritisnite prednastavljeni gumb (1–6) za neposredno predvajanje postaje, ki je shranjena pod ustreznim prednastavljenim gumbom.

FUNKCIJA RDS (RADIO DATA SYSTEM)

• Nastavitev načina RDS
Pritisnite gumb AF (22), da vključite ali izključite funkcijo AF.
Kadar je funkcija AF vključena, se na prikazovalniku prikaže simbol „AF“.
Ime programa je prikazano ob sprejemu RDS-postaje.
Če se signal prenosa poslabša, začne prikaz „AF“ utripati.

• Funkcija regijskega načina programov Ko je funkcija AF vključena, pritisnite in držite gumb AF (22) več sekund, da vključite ali izključite regijski način. Nekatere postaje svoje oddajanje za določen čas spremenijo z normalnega na regionalno. Ko je vključen regionalni način, trenutni program, ki ga poslušate, ostane nespremenjen. Ko je regionalni način izključen, je omogočen sprejem regionalne postaje.
• Poslušanje prometnih informacij Pritisnite gumb TA, da vključite funkcijo TA (prometne informacije).

Ko je način TA vključen in poteka prenos prometnih informacij:

Ko je enota v načinu za CD (MP3), USB, SD ali AUX IN, se prehodno preklopi v način za radio.

Začasno se preklopi na postajo, povezano prek funkcije EON, ko EON zazna prometne informacije na drugem programu.

Če je trenutna glasnost pod mejno vrednostjo, se glasnost poveča na mejno vrednost. Če je trenutna glasnost nad mejno vrednostjo (min. glasnost za TA), se glasnost nastavi na zadnjo raven.

Funkcija za prekinitev TA

Če pritisnete ta gumb, prekinete trenutne prometne informacije.

Za podatke RDS se uporabljajo podatki PI, PS, AF, TP, TA, EON in PTY.

PI: identifikacijska koda programa

Koda za identificiranje programov

PS: ime programa

Ime postaje v alfanumeričnih znakih

AF: alternativne frekvence

Seznam frekvenc postaj, ki prenašajo isti program

TP: prepoznavanje programa s

prometnimi informacijami

Podatki za prepoznavanje postaj, ki prenašajo prometne informacije

TA: prepoznavanje prometnih informacij

Podatki za prepoznavanje, ki kažejo, ali se prenašajo prometne informacije

EON: informacije o izboljšanih drugih omrežjih

Način za CD/MP3/WMA

Osnovne informacije

Avtomobilski avdio sistem je mogoče uporabiti za predvajanje CD-jev (CDDA) in plošč CD-R/RW z zvočnimi, MP3- ali WMA-datotekami ter MP3- ali WMA-datotek na USB-nosilcih in spominskih karticah SD(HC)/MMC.

Opombe:

• Da zagotovite pravilno delovanje, uporabljajte zgolj CD-je z logotipom „Compact-Disc“.
• Blaupunkt ne more zagotoviti brezhibnega delovanja vseh CD-jev, zaščitenih za zapisovanje, vseh CD-jev za zapisovanje, USB-nosilcev in pomnilniških kartic, ki so na voljo na trgu.

Pri pripravi nosilca podatkov MP3/WMA upoštevajte naslednje:

- Poimenovanje skladb in map:

– Največ 32 znakov brez datotečne končnice „mp3“ ali „wma“ (uporaba več znakov zmanjšuje število skladb in map, ki jih lahko prepozna avtomobilski avdio sistem)

– Brez preglasov ali posebnih znakov
• CD-formati: CD-R/RW, ∅ 12 cm
- Podatkovni formati na CD-jih: ISO 9669 raven 1 in 2, Joliet
- Hitrost zapisovanja CD-jev: največ 16x (priporočeno)
- USB-format/datotečni sistem: naprava za množično shranjevanje /FAT16/32

- Datotečni sistem spominskih kartic: FAT16/32

• Datotečna končnica avdio datotek:

- .MP3 za MP3-datoteke

- .WMA za WMA-datoteke

- WMA-datoteke zgolj brez digitalnih pravic

Upravljanje digitalnih pravic (DRM) za datoteke, ustvarjene z Windows Media Player različice 8 ali novejše

• Značke MP3 ID3: različica 1 in 2
- Bitna hitrost za ustvarjanje avdio datotek:

- MP3: 32 do 320 kbps

- WMA: 64 do 192 kbps

- Največje število datotek in map: do 20.000 vnosov glede na strukturo podatkov

Preklop v način CD/MP3/WMA

• Zaporedoma pritiskajte gumb SRC =, dokler ni prikazan želeni vir zvoka:
• „CD“ – vstavljen CD
• „SD(HC)“ : vstavljena pomnilniška kartica
  • „USB“: priključen USB-nosilec
  • „AUX“: priključen zunanji vir zvoka

Opombe:

• Vir zvoka je mogoče izbrati le, će je vstavljen CD ali je priključena ustrezna naprava.
• Če mora avtomobilski avdio sistem pred predvajanjem najprej prebrati podatke priključene naprave ali

nosilca podatkov, se na prikazovalniku prikaže „READING“ (branje).

Trajanje branja je odvisno od količine podatkov in zasnove naprave ali nosilca podatkov. Če sta naprava ali nosilec podatkov v okvari ali prenesenih podatkov ni mogoče predvajati, se na prikazovalniku prikaže ustrezno sporočilo (npr.

„USB ERROR“ (NAPAKA USB)).

IZBIRA SKLADB/DATOTEK

Pritisnite gumb ▶▶ (11) ali gumb ◀◀ (6) za pomik na prejšnjo ali naslednjo skladbo/datoteko. Na prikazovalniku je prikazana številka skladbe/datoteke.

Držite gumb ▶▶ (11) ali gumb ◀◀ (6) za hitro pomikanje nazaj ali naprej. Predvajanje diska se začne, ko izpustite gumb.

• PREDVAJANJE/ZAUSTAVITEV

Pritisnite gumb ▶II (19) za zaustavitev predvajanja. Pritisnite ponovno, da nadaljujete s predvajanjem.

• PREDVAJANJE ZAČETKA SKLADB/DATOTEK

Pritisnite gumb SCN (18) za predvajanje prvih nekaj sekund posameznih skladb/datotek. Ponovno pritisnite, če želite preskočiti predstavitveno predvajanje in poslušati celotno skladbo/datoteko.

• PONOVNO PREDVAJANJE SKLADBE/DATOTEKE

Pritisnite gumb SCN (17) za nenehno ponavljanje iste skladbe/datoteke. Ponovno pritisnite za ponovno predvajanje vseh skladb/datotek.

- NAKLJUČNO PREDVAJANJE VSEH SKLADB

Pritisnite gumb RDM (16), će želite vse skladbe/datoteke predvajati v naključnem zaporedju. Ponovno pritisnite, da prekličete funkcijo naključnega predvajanja.

- IZMET DISKA

Pritisnite gumb ▲ (8), da zaustavite predvajanje diska in da radio izvrže disk iz reže (4).

IZBIRA MAPE NAVZGOR/NAVZDOL

Pritisnite gumb DIR - (15) ali gumb DIR+ (14), da izberete prejšnjo ali naslednjo

mapo. Če disk MP3/WMA ne vsebuje map, funkcija gumbov DIR- (15) ali DIR+ (14) ni na voljo.

• IZBIRA DATOTEK Z GUMBOM

Gumb ⚙ (20) služi kot izbirni gumb pri predvajanju MP3-/WMA-datotek.

□ Iskanje iz mape

Enkrat pritisnite gumb 🚙Aktivira se način za „Iskanje iz mape“. Z obračanjem gumba za glasnost izberite želeno mapo. Nato pritisnite gumb (21), da odprete mapo. Z obračanjem gumba (16) izberite želeno datoteko. Nato ponovno pritisnite gumb (21) za predvajanje. Če pritisnete gumb 🖼, se vrnete v prejšnjo mapo.

□ Iskanje številke datoteke

Dvakrat pritisnite gumb 🚙️. Aktivira se način za „lskanje številke datoteke“. Z obračanjem gumba (21) izberite številko datoteke, nato potrdite s pritiskom na gumb (21). Enote poišče datoteko za predvajanje.

Če ste izbrali številko, enota počaka nekaj sekund, da pritisnete gumb (21). Enota poišče skladbo po nekaj sekundah, tudi će gumb (21) ni pritisnjen.

PREDVAJANJE SKLADB Z USB-KLJUČKA

Ko priključite USB-nosilec, bo enota poiskala MP3-/WMA-datoteke in jih začela predvajati. V katerem koli drugem načinu lahko način za USB izberete tudi z gumbom SRC.

Naprava pri predvajanju MP3-/WMA-datotek deluje na enak način kot pri zgoraj opisanem predvajanju za CD/MP3/WMA.

Opomba:

• Glavna enota podpira zgolj standardne USB-pomnilnike, ki jih je odobrilo podjetje Microsoft.
• USB MP3-predvajalnik ni standarden, kar pomeni, da imajo različni modeli lastne standarde. Zato ni podprt vsak MP3-predvajalnik.
• Če priključite MP3-predvajalnik z navadno baterijo (ki je ni mogoče napolniti), najprej odstranite baterijo iz MP3-predvajalnika in predvajalnik šele nato priključite prek USB-reže. Sicer lahko baterijo raznese.

UPORABA SD-KARTIC

Če v vmesnik SD vstavite SD-kartico, enota poišče MP3-/WMA-datoteke na kartici in jih začne predvajati. Naprava deluje na enak način kot pri zgoraj opisanem predvajanju za CD/MP3/WMA.

V katerem koli drugem načinu lahko način za USB izberete tudi z gumbom SRC (1).

PODPRTI NAČINI ZA DEKODIRANJE MP3/WMA

Glavna enota podpira načine za dekodiranje MP3/WMA, kot je prikazano spodaj.

Standardno	Bitna hitrost (kbps)
MPEG1 raven zvoka 3 (44,1 kHz)	32,48,64,96, 128,192,256, 320
Windows Media Audio (44,1 kHz)	64,96,128,192

USB-rešitev podpira:

1. Število map: največ 500
2. Število datotek: največ 999
3. Struktura mape: 8 ravni
4. Velikost do: 16 GB

SPLOŠNO

Zahteve za napajanje : enosmerna napetost 12 V, negativni priključek mase

Dimenzije : 178 (Š) x 160 (G) x 50 (V)

Zvok

- nizki toni (pri 100 Hz) : ±10 dB

- visoki toni (pri 10 kHz) : ±10 dB

Največja izhodna moč : 4 x 50 W

Poraba toka : 10 A (maks.)

CD-PREDVAJALNIK

Razmerje signal/šum : > 55 dB

Ločevanje kanalov : > 45 dB

Frekvenčni odziv : 40 Hz – 18 kHz

RADIO

FM

Pokritost s frekvenco 65 do 74 MHz

Pokritost s frekvenco 87,5 do 108 MHz

MW

Pokritost s frekvenco 522 do 1620 kHz

NUPPUDE ASUKOHT

1 2 3 SRC TS MUTE TA AF 24 4 5 6 7 DISP EQ PUSH SEL ● BLAUPUNKT MANCHESTER 110 1 2 SCN 3 RPT 4 ROM 5 DIR- 6 DIR+ BAND 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9

1. SRC-nupp (allikanupp)

SL Navodila za namestitev

Varnostna navodila

Pri namestitvi in priključevanju upoštevajte naslednja varnostna navodila:

• Odklopite negativen pol akumulatorja! Pri tem upoštevajte varnostna navodila proizvajalca vozila.
• Bodite pozorni, da pri vrtanju izvrtin ne poškodujete komponent vozila.
• Presek pozitivnih in negativnih kablov ne sme biti manjši od 1,5 mm ^2 .
• Priključnih konektorjev vozila ne priključite na radio!

Adapterski kabel, ki ga potrebujete za svoje vozilo, je na voljo pri pooblaščenih prodajalcih za BLAUPUNKT.

- Vaše vozilo se lahko razlikuje od opisa v teh navodilih, kar je odvisno od modela. Ne prevzemamo odgovornosti za škodo zaradi nepravilne namestitve ali priključitve ter za morebitno posledično škodo.

Če tukaj podane informacije niso primerne za vašo namestitev, se obrnite na svojega pooblaščenega prodajalca za Blaupunkt, proizvajalca svojega vozila ali nas pokličite na telefonsko številko.

Pri nameščanju ojačevalca najprej namestite napravo z ozemljitvenimi priključki, preden priključite priključke za izhod zvoka.

Ozemljitvenih priključkov zunanjih naprav ni dovoljeno priključiti na ozemljitev avtomobilskega avdio sistema (ohišje).

ET Paigaldusjuhised

Ohutusjuhised
