Manchester 110 - Autorrádio BLAUPUNKT - Bezplatný návod na obsluhu

Typ produktu	Autorádio do vozidla
Značka	Blaupunkt
Model	Manchester 110
Rozmery (D x H x V)	178 x 160 x 50 mm
Napájanie	12 V DC, záporný pól na kostru
Maximálny výstupný výkon	4 x 50 W
Maximálny odber prúdu	10 A
Frekvenčné pásma rádia	FM: 65-74 MHz a 87,5-108 MHz; MW: 522-1620 kHz
CD prehrávač	CD, CD-R/RW, kompatibilita MP3 a WMA
USB port	Áno, na prednej strane (prehrávanie MP3/WMA)
Čítačka SD kariet	Áno, SD/MMC (prehrávanie MP3/WMA)
AUX vstup	Áno, na prednom paneli (3,5 mm jack)
Funkcie RDS	AF, TA, TP, EON
Ekvalizér	Prednastavenia EQ a funkcia Loudness
Predný panel	Odniteľný, ochrana proti krádeži
Počet predvolených staníc	18 (6 na pásmo: FM1, FM2, FM3, MW1, MW2)
Typ lasera	Trieda 1 (bezpečný pre oči)
Odporúčané čistenie	Suchá handrička; alkohol na kontakty
Dodávané príslušenstvo	Puzdro na predný panel, montážny rám, nástroje na demontáž, návod
Opraviteľnosť	Opravy zverte odborníkovi

Často kladené otázky - Manchester 110 BLAUPUNKT

Ako nastaviť čas na autorádiu?

Stlačte tlačidlo DISP na 2 sekundy. Číslice hodín blikajú. Pomocou tlačidiel ▶▶ alebo ◀◀ nastavte hodiny. Krátko stlačte DISP na prepnutie na minúty, potom nastavte rovnakými tlačidlami. Potvrďte tlačidlom SEL.

Ako aktivovať alebo deaktivovať režim RDS?

Stlačte tlačidlo AF na aktiváciu alebo deaktiváciu funkcie AF (alternatívne frekvencie). Symbol AF sa zobrazí na displeji, keď je aktívna. Pre regionálny režim podržte AF stlačené na niekoľko sekúnd.

Ako uložiť rádiovú stanicu?

Vyberte požadovanú stanicu, potom stlačte jedno z predvolených tlačidiel (1 až 6) na približne 2 sekundy. Stanica sa uloží. Na vyvolanie krátko stlačte príslušné tlačidlo.

Ako používať skenovanie staníc (Scan)?

V režime rádia krátko stlačte tlačidlo TS na spustenie skenovania predvolených staníc. Zariadenie sa zastaví na 5 sekúnd na každej stanici. Opätovným stlačením TS skenovanie zastavíte.

Ako pripojiť USB zariadenie?

Pripojte USB kľúč do USB portu na prednom paneli. Autorádio automaticky prehráva MP3/WMA súbory. Zdroj USB môžete vybrať aj tlačidlom SRC. Pozor: pred pripojením vyberte batérie z MP3 prehrávačov.

Ako aktivovať dopravné informácie (TA)?

Stlačte tlačidlo TA na aktiváciu režimu TA. Keď sa vysiela dopravná informácia, autorádio automaticky prepne na príslušnú RDS stanicu, aj keď počúvate iný zdroj (CD, USB atď.). Hlasitosť je možné upraviť v systémovom menu (podržte SEL 2 sekundy).

Ako vykonať reset?

Použite tenký predmet (pero, sponku) na stlačenie tlačidla RESET umiestneného za predným panelom (prístupný po jeho odstránení). Reset je užitočný po prvej inštalácii, pri poruche tlačidiel alebo chybovom zobrazení.

Ako čistiť kontakty predného panela?

Odstráňte predný panel a jemne očistite kontakty mäkkou handričkou namočenou v izopropylalkohole. Nepoužívajte agresívne rozpúšťadlá. Nechajte uschnúť pred opätovným nasadením panela.

Aké formáty CD sú podporované?

Autorádio prehráva audio CD (CDDA), CD-R/RW nahrané vo formáte ISO 9660 alebo Joliet, so súbormi MP3 alebo WMA (prípona .mp3 alebo .wma). Odporúčaná rýchlosť nahrávania je maximálne 16x. CD chránené proti kopírovaniu nemusia fungovať.

Ako nastaviť hlasitosť dopravných informácií (TA)?

Podržte tlačidlo SEL stlačené 2 sekundy na vstup do systémového menu. Otáčaním ovládača vyberte TAVOL, potom upravte hodnotu medzi 20 a 43 (predvolene 25). Stlačením SEL potvrďte.

NÁVOD NA OBSLUHU Manchester 110 BLAUPUNKT

Volba kmitočtového pásma 97

Volba stanice 97

V režime menu: Výber položky menu, zmena nastavenia

Režim rádia: Spustenie vyhľadávania Režim MP3/WMA: Prepnutie na nasledujúci/predchádzajúci adresár

1. Tlačidlo VYSUNUTIE
2. USB konektor
3. Konektor vstupu AUX IN
4. Tlačidlo ▶ (VYHĽADÁVANIE NAHOR) V režime menu: Zmena úrovne menu Režim rádia: Nastavenie staníc Ďalšie prevádzkové režimy: Výber skladby
5. Tlačidlo EQ/LOUD
6. Tlačidlo BAND
7. Tlačidlo 6 DIR+ (adresár)
8. Tlačidlo 5 DIR- (adresár)
9. Tlačidlo 4 RDM (náhodný výber)
10. Tlačidlo 3 RPT (opakované prehrávanie)
11. Tlačidlo 2 SCN (vyhľadávanie)
12. Tlačidlo 1 ▶ (prehrávanie/pozastavenie)
13. Tlačidlo (vyhľadávanie MP3)
14. Tlačidlo VOL/SEL/ENT

V režime menu: Výber položky menu, zmena nastavenia

1. Tlačidlo AF
2. Tlačidlo TA
3. Tlačidlo (uvoľnenie panela)
4. Tlačidlo RESET

Prístupné len pri odobratom ovládacom paneli.

1. Slot pre SD kartu

Prístupné len pri odobratom ovládacom paneli.

Vyhlásenie o zhode 107

Pokyny na čistenie 108

Pokyny týkajúce sa likvidácie ..... 108

Rozsah dodávky 108

Voliteľné príslušenstvo (nie je súčasťou dodávky) 108

Umiestnenie zariadenia počas obsluhy 109

Vybratie skrutiek pred inštaláciou ..... 109

Nasadenie/odobratie ovládacieho

panela 109

Odobratie ovládacieho panela ..... 109

Obsluha 110

Zapnutie/vypnutie 110

Nastavenie zvuku.... 110

Hlasitosť 111

Zobrazenie informácií 111

Nastavenie času 111

Tlačidlo Reset 111

Obsluha rádia

Prepnutie do režimu rádia

Výber frekvenčného pásma

Výber staníc

Automatické ukladanie a vyhľadávanie programov

Ukladanie staníc

Režim RDS

Režim CD/MP3/WMA

Prepnutie do režimu CD/MP3/WMA

Výber skladieb/súborov

Prehrávanie ukážok všetkých skladieb

Opakovanie rovnakej skladby

Prehrávanie všetkých skladieb v náhodnom poradí

Vysunutie disku

Výber adresára nahor/nadol

Výber súborov pomocou tlačidla 📄115

Prehrávanie v režime USB 115

Režim SD 115

Technické údaje 116

Pokyny na inštaláciu 210

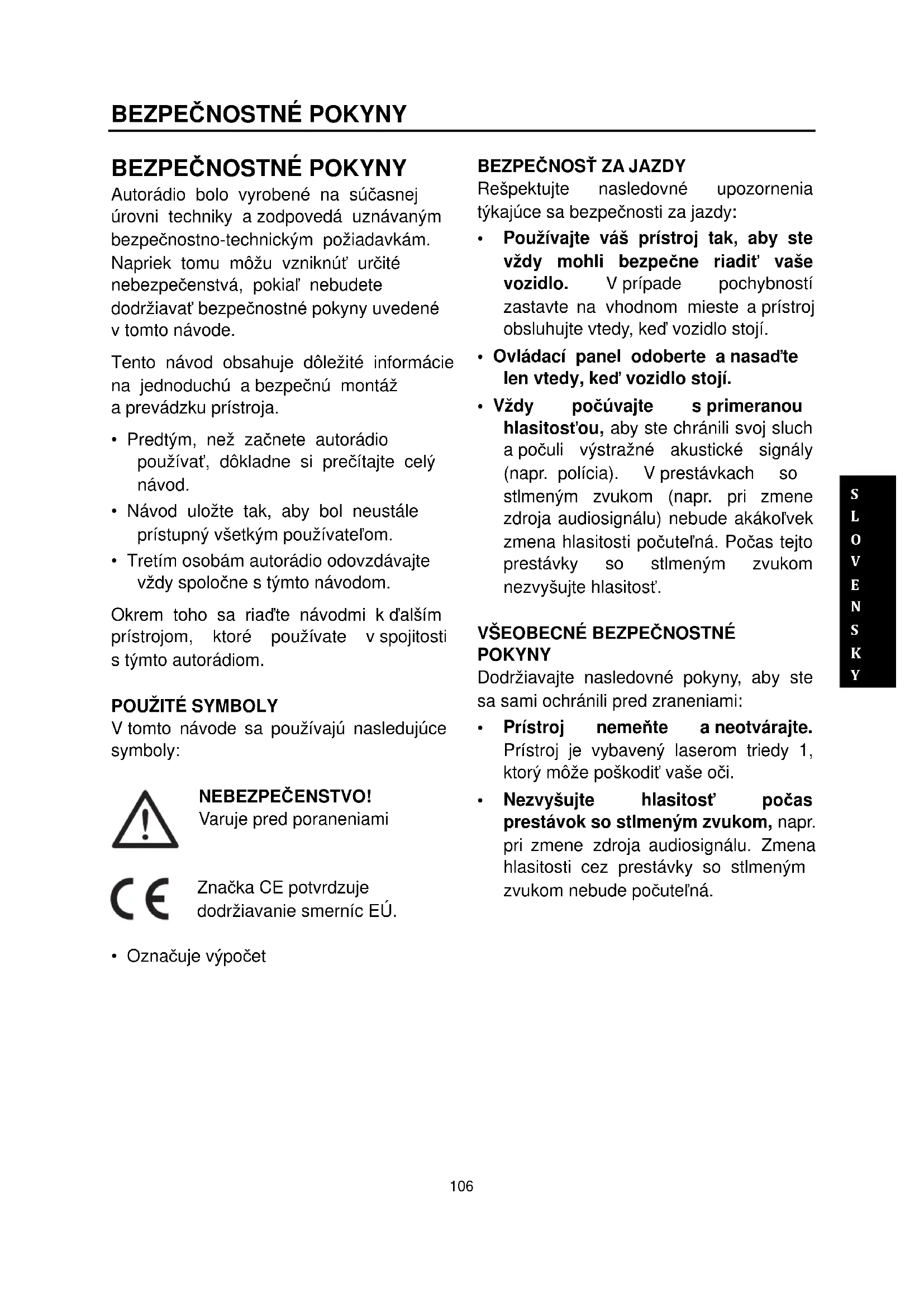

BEZPEČNOSTNÉ POKYNY

Autorádio bolo vyrobené na súčasnej úrovni techniky a zodpovedá uznávaným bezpečnostno-technickým požiadavkám. Napriek tomu môžu vzniknúť určité nebezpečenstvá, pokiaľ nebudete dodržiavať bezpečnostné pokyny uvedené v tomto návode.

Tento návod obsahuje dôležité informácie na jednoduchú a bezpečnú montáž a prevádzku prístroja.

• Predtým, než začnete autorádio používať, dôkladne si prečítajte celý návod.
• Návod uložte tak, aby bol neustále prístupný všetkým používateľom.
• Tretím osobám autorádio odovzdávajte vždy spoločne s týmto návodom.

Okrem toho sa riadte návodmi k ďalším prístrojom, ktoré používate v spojitosti s týmto autorádiom.

POUŽITÉ SYMBOLY

V tomto návode sa používajú nasledujúce symboly:

NEBEZPEČENSTVO!

Rešpektujte nasledovné upozornenia týkajúce sa bezpečnosti za jazdy:

• Používajte váš prístroj tak, aby ste vždy mohli bezpečne riadiť vaše vozidlo. V prípade pochybností zastavte na vhodnom mieste a prístroj obsluhujte vtedy, keď vozidlo stojí.
• Ovládací panel odoberte a nasaďte len vtedy, keď vozidlo stojí.
• Vždy počúvajte s primeranou hlasitosťou, aby ste chránili svoj sluch a počuli výstražné akustické signály (napr. polícia). V prestávkach so stlmeným zvukom (napr. pri zmene zdroja audiosignálu) nebude akákoľvek zmena hlasitosti počuteľná. Počas tejto prestávky so stlmeným zvukom nezvyšujte hlasitosť.

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Dodržiavajte nasledovné pokyny, aby ste sa sami ochránili pred zraneniami:

• Prístroj nemeňte a neotvárajte. Prístroj je vybavený laserom triedy 1, ktorý môže poškodiť vaše oči.
• Nezvyšujte hlasitosť počas prestávok so stlmeným zvukom, napr. pri zmene zdroja audiosignálu. Zmena hlasitosti cez prestávky so stlmeným zvukom nebude počuteľná.

POUŽITIE V SÚLADE S URČENÍM

Toto autorádio je určené na montáž a prevádzku vo vozidle s napätím palubnej siete 12 V a musí byť zabudované do štrbiny podľa normy DIN. Neprekračujte hranice výkonnosti uvedené v Technických údajoch. Opravy a prípadne i montáž zverte odborníkovi.

POKYNY NA MONTÁŽ

Autorádio si smiete namontovať sami, len ak máte skúsenosť s montážou autorádií a ak sa dobre vyznáte v elektroinštalácii vozidla. Riaďte sa montážnym návodom na konci tohto návodu.

VYHLÁSENIE O ZHODE

Spoločnosť Blaupunkt Technology GmbH týmto vyhlasuje, že prístroj vyhovuje základným požiadavkám i ďalším relevantným predpisom smernice 2004/108/ES.

Rozpúšťadlá, čistiace a abrazívne prostriedky, ako aj spreje na čistenie interiéru a prostriedky na údržbu plastov môžu obsahovať látky, ktoré poškodzujú povrch autorádia.

• Na čistenie autorádia používajte len suchú alebo mierne vlhkú handričku.
• Kontakty ovládacieho panela v prípade potreby čistite mäkkou handričkou, navlhčenou čistiacim alkoholom.

POKYNY TÝKAJÚCE SA LIKVIDÁCIE

Starý prístroj nevyhadzujte do komunálneho odpadu!

Na likvidáciu odpadu z prístroja využite systémy na vrátenie, resp. zber.

ROZSAH DODÁVKY

(nie je súčasťou dodávky)

Používajte len zvláštne príslušenstvo schválené firmou Blaupunkt. Informujte sa u vášho špecializovaného predajcu alebo na internete na stránke www.blaupunkt.com.

UVEDENIE DO PREVÁDZKY POZOR

POISTNÉ SKRUTKY

Pred uvedením autorádia do prevádzky odstráňte prepravné poistné skrutky (pozri kapitolu „Návod na inštaláciu“).

SNÍMANIE/NASADZOVANIE OVLÁDACIEHO PANELU

Vaše autorádio je pre ochranu proti krádeži vybavené odoberateľným ovládacím panelom (Release-Panel). Pri dodaní sa ovládací panel nachádza v puzdre, ktoré je súčasťou dodávky. Po montáži, pred uvedením rádia do prevádzky, najprv pripevnite ovládací panel (pozri odsek „Nasadzovanie ovládacieho panela“ v tejto kapitole).

Ovládací panel zoberte pri každom opustení vozidla so sebou. Bez tohto ovládacieho panela je prístroj pre zlodeja bezcenný.

POZOR

POŠKODENIE OVLÁDACIEHO PANELU!

Ovládací panel pri transporte chráňte pred nárazmi a zabráňte znečisteniu kontaktov.

Ovládací panel nikdy nevystavujte priamemu slnečnému svetlu alebo iným zdrojom tepla.

Zabráňte priamemu dotyku pokožky s kontaktmi ovládacieho panela.

• NASADENIE OVLÁDACIEHO PANELU

Ľavá strana ovládacieho panela sa uvoľní z prístroja a západkou sa zaistí proti vypadnutiu.

Krátkym stáčaním tlačidla SEL (21) vyberiete požadovaný režim nastavenia. Režim nastavenia sa prepína v nasledujúcom poradí:

-BAS-TRE-BAL-FAD-VOL-

BAS: Basy

TRE: Výšky

BAL: Vyváženie

FAD: Vyváženie predné – zadné

VOL: Hlasitosť

Otáčaním ovládača hlasitosti (21) môžete nastaviť požadovanú kvalitu zvuku.

LOC ON/OFF: Otáčaním ovládača hlasitosti (21) vypnete/zapnete lokálny režim. V režime LOC ON sa zníži citlivosť príjmu zariadenia pri vyhľadávaní staníc. To znamená, že budú prijímané stanice so silným signálom a stanice so slabým signálom budú ignorované. V režime LOC OFF sa zvýši citlivosť príjmu zariadenia pri vyhľadávaní staníc. To znamená, že budete môcť prijímať viac staníc.

STEREO/MONO: Otáčaním ovládača zvuku (21) zvolíte režim STEREO alebo MONO. V režime STEREO môžete prijímať stereofónny FM signál. V režime MONO sa stereofónny signál prepne na monofonický. Niekedy, keď je signál slabý, môže prepnutie do režimu MONO znížiť šum.

- Vypnutý režim zvukových signálov: Potvrdzovací tón nezaznie pri žiadnom stlačení tlačidla.

EUROPE/USA: Otáčaním ovládača vyberiete región EUROPE alebo USA.

EQ (Ekvalizér)

Krátkym stláčaním tohto tlačidla vyberiete jeden z nižšie uvedených prednastavených režimov EQ:

Stlačením tlačidla DISP (7) zobrazíte na 5 sekúnd čas. Potom sa opäť zobrazia pôvodné informácie.

NASTAVENIE ČASU

Stlačte a podržte tlačidlo DISP na 2 sekundy. Indikátory hodín začnú blikať. Krátkym stláčaním tlačidla / ▶▶▶◀▶️ nastavte správnu hodinu. Krátkym stlačením tlačidla DISP prepnite na nastavenie minút. Opäť pomocou tlačidla ▶▶▶/◀◀️ nastavte správne minúty. Potom stlačením tlačidla SEL nastavenie potvrďte.

VSTUP PRE EXTERNÉ ZARIADENIE

Pomocou konektora AUX IN (10) je možné k zariadeniu pripojiť prenosný audio prehrávač.

RESET

Tlačidlo RESET (25) stlačíte buď pomocou guľkového pera alebo pomocou ostrého kovového predmetu.

Tlačidlo RESET stláčajte v nasledovných prípadoch:

• Po dokončení všetkých zapojení pri úvodnej inštalácii zariadenia.
• Nefungujú všetky funkčné tlačidlá.
• Na displeji sa zobrazí chybové hlásenie. Upozornenie: Ak po stlačení tlačidla RESET (25) zariadenie nefunguje, vyčistite konektor na prednom paneli pomocou vatovej tyčinky navlhčenej v izopropylalkohole.

OBSLUHA RÁDIA

• PREPNUTIE DO REŽIMU RÁDIA Stlačením tlačidla SRC (1) zvolíte režim rádia, ktorý sa zobrazí na displeji spolu s úrovňou predvoľby a frekvenciou.

• VÝBER FREKVENČNÉHO PÁSMA

V režime rádia zvolíte požadované pásmo stláčaním tlačidla BAND (13). Frekvenčné pásmo sa prepína v nasledujúcom poradí:

FM1 → FM2 → FM3 → MW1 (AM1) → MW2 (AM2)

• VÝBER STANÍC

Krátkym stlačením tlačidla (11) alebo (6) aktivujete funkciu automatického vyhľadávania. Automaticky sa vyhľadajú stanice smerom nahor/nadol. Pre prepnutie do režimu manuálneho ladenia stlačte tlačidlo na 2 sekundy, kým sa na displeji nezobrazí „MANUAL“. V tomto režime môžete postupne prehľadávať frekvencie smerom nahor alebo nadol, až kým nenaladíte nejakú stanicu. Ak 5 sekúnd nestlačíte žiadne z tých dvoch tlačidiel, automaticky sa prepne späť režim vyhľadávania a na displeji sa zobrazí „AUTO“.

• AUTOMATICKÉ UKLADANIE A VYHĽADÁVANIE PROGRAMOV

- Stlačením tlačidla TS (3) na 2 sekundy začne rádio vyhľadávať od frekvencie 87,5 MHz a bude kontrolovať silu signálu dovtedy, kým sa neukončí jeden cyklus vyhľadávania. Potom sa pod tlačidlá pre pásmo FM3 uloží 6 staníc s najsilnejším signálom. V prvom cykle sa vyhľadávanie vykonáva v režime LOCAL ON (zap. lokálneho režimu) pre stanice s najsilnejším signálom. Ak sa vyhľadá menej ako 18 staníc, spustí sa vyhľadávanie v režime LOCAL OFF (vyp. lokálneho režimu) v druhom cykle.

- Vyhľadávanie programov Krátkym stlačením tlačidla TS (3) spustíte vyhľadávanie v uložených staniciach. Rádio na 5 sekúnd naladí uloženú stanicu. Opätovným stlačením tlačidla TS zastavíte vyhľadávanie v uložených staniciach.

• UKLADANIE STANÍC

Ak chcete uložiť stanicu, stlačte na 2 sekundy jedno z tlačidiel predvolieb (1-6). Pod daným číselným tlačidlom sa uloží aktuálna stanica. Krátkym stlačením tlačidla predvoľby (1-6) priamo naladíte stanicu, ktorá bola uložená pod príslušným tlačidlom predvoľby.

- Nastavenie režimu RDS Stlačením tlačidla AF (22) zapnete alebo vypnete AF režim. Vždy keď je režim AF zapnutý, na displeji sa zobrazí „AF”. Pri príjme RDS stanice sa zobrazí tiež názov programu. V prípade, že sa vysielací signál zhorší, „AF“ začne blikať.

- Režim regionálneho programu Ak je aktivovaný režim AF, stlačením tlačidla AF (22) na niekoľko sekúnd zapnete alebo vypnete regionálny režim. Niektoré rozhlasové stanice na určité časové obdobie menia svoj program z bežného vysielania na regionálne vysielanie. Keď je regionálny režim zapnutý, aktuálne počúvaný program sa nezmení. Keď je regionálny režim vypnutý, rádio sa môže preladiť na regionálnu stanicu.

- Počúvanie dopravných hlásení Stlačením tlačidla TA aktivujete režim TA. Keď je aktivovaný režim TA a sú vysielané dopravné hlásenia: Keď je zariadenie v režime CD (MP3), USB, SD alebo AUX IN, dočasne sa prepne do režimu rádia.

Dočasne sa tiež prepne aj pri príjme EON stanice, keď EON deteguje dopravné hlásenie na inom programe. Ak je úroveň hlasitosti pod nastavenou prahovou hodnotou, zvýši sa na prahovú hodnotu. Ak je aktuálna hlasitosť vyššia ako prahová hodnota (minimálna úroveň hlasitosti TA), bude nastavená na poslednú úroveň.

Aktuálne dopravné hlásenia zrušíte stlačením tohto tlačidla.

Týmto spôsobom sa však režim TA nedeaktivuje.

RDS údaje obsahujú informácie pre režimy PI, PS, AF, TP, TA, EON a PTY.

PI: Identifikačný kód programu

Kód pre identifikáciu programov

PS: Názov programovej služby

Vysielanie dát názvu stanice vyjadrené alfanumerickými znakmi

AF: Alternatívne frekvencie

Zoznam frekvencií rozhlasových staníc vysielajúcich rovnaký program

TP: Identifikácia dopravných programov Identifikačné údaje pre stanice vysielajúce dopravné informácie

TA: Identifikácia dopravných hlásení Identifikačné údaje o vysielaní alebo nevysielaní dopravných informácií

EON: Rozšírené informácie o ďalších sieťach

Na tomto autorádiu môžete prehrávať audio CD (CDDA) a CD-R/RW so súbormi audio, MP3 alebo WMA, ako aj súbory MP3 alebo WMA na USB nosičoch a pamäťových kartách SD(HC)/MMC.

Upozornenia:

• Na bezchybnú funkciu používajte iba CD s logom Compact-Disc.
• Spoločnosť Blaupunkt nemôže ručiť za bezchybnú funkciu CD nosičov chránených proti kopírovaniu a ďalej všetkých CD nosičov a médií USB a pamäťových kariet dostupných na trhu.

Pri príprave údajového nosiča MP3/WMA dodržte nasledujúce údaje:

- Pomenovanie skladieb a adresárov:

• Max. 32 znakov vrátane koncovky súboru „mp3“, príp. „wma“ (v prípade viacerých znakov sa zníži počet skladieb a adresárov autorádia)
• Žiadne znaky s diakritikou alebo osobité znaky

• CD formáty: CD-R/RW, ∅: 12 cm - CD údajové formáty: ISO 9669 Level 1 a 2, Joliet - Rýchlosť napaľovania CD: max. 16-násobná (odporúčané) - USB formát/systém súborov: Mass Storage Device (veľkokapacitná pamäť) / FAT16/32 - Pamäťové karty - súborový systém: FAT16/32 - Prípony audio súborov:

• .MP3 pre súbory MP3
• .WMA pre súbory WMA

• WMA súbory len bez Digital Rights

Management (DRM) a vytvorené

pomocou Windows Media Player, verzia 8 a vyššie

• MP3 ID3 tagy: verzia 1 a 2

- Bitová frekvencia pre vytvorenie audio súborov:

- MP3: 32 až 320 kbps

- WMA: 64 až 192 kbps

- Maximálny počet súborov a priečinkov: do 20 000 záznamov v závislosti od štruktúry dát

- PRECHOD DO REŽIMU CD/MP3/WMA

• „CD“: Vložené CD • „SD(HC)“: Vložená pamätová karta • „USB“: Pripojený USB nosič - „AUX“: Pripojený externý zdroj audiosignálu

Upozornenia:

• Daný zdroj audiosignálu možno zvoliť len vtedy, keď je vložené príslušné CD, príp. keď je pripojený príslušný prístroj.
• Keď autorádio musí pred reprodukciou ešte načítať údaje pripojeného prístroja alebo údajového nosiča, zatiaľ sa na displeji zobrazuje „READING“ (načítanie). Čas načítania závisí od množstva údajov a typu zariadenia, príp. nosiča údajov. Ak je prístroj alebo údajový nosič chybný alebo ak sa prenesené údaje nedajú reprodukovať, na displeji sa zobrazí príslušné hlásenie (napr. „USB ERROR“ (chybný USB nosič).

VÝBER SKLADIEB/SÚBOROV

Stlačením tlačidla ▶▶ (11) alebo ◀◀ (6) prepnete na predchádzajúcu alebo nasledujúcu skladbu/súbor. Číslo skladby/súboru sa zobrazí na displeji.

Stlačením a podržaním tlačidla ▶▶ (11) alebo ◀◀ (6) vykonáte zrýchlený posuv vzad alebo posuv vpred. Prehrávanie disku začne od miesta, kde tlačidlo uvoľníte.

• PREHRÁVANIE/POZASTAVENIE

Stlačením tlačidla ▶II (19) pozastavíte prehrávanie. Opätovným stlačením prehrávanie obnovíte.

- PREHRÁVANIE UKÁŽOK VŠETKÝCH SKLADIEB/SÚBOROV

Stlačením tlačidla SCN (18) sa prehrajú prvé sekundy každej skladby/súboru. Opätovným stlačením sa zastaví prehrávanie ukážok a spustí sa prehrávanie skladby/súboru.

• OPAKOVANIE ROVNAKEJ SKLADBY/SÚBORU

Stlačením tlačidla RPT (17) sa bude opakovane prehrávať rovnaká skladba/súbor. Po opätovnom stlačení sa budú opakovane prehrávať všetky skladby/súbory.

• PREHRÁVANIE VŠETKÝCH SKLADIEB V NÁHODNOM PORADÍ

Stlačením tlačidla RDM (16) sa budú všetky skladby/súbory prehrávať v náhodnom poradí. Opätovným stlačením sa režim náhodného prehrávania zruší.

• VYSUNUTIE DISKU

Tlačením tlačidla ▲ (8) sa zastaví prehrávanie disku a vysunie sa z otvoru pre disk (4).

VÝBER ADRESÁRA NAHOR/NADOL

Stlačením tlačidla DIR - (15) alebo DIR + (14) prepnete na predchádzajúci alebo nasledujúci adresár. Ak MP3/WMA disk neobsahuje žiadne adresáre, funkcie tlačidla DIR- (15) alebo DIR+ (14) nebudú dostupné.

• VÝBER SÚBOROV POMOCOU TLAČIDLA

V režime MP3/WMA slúži tlačidlo (20) na vykonávanie výberu.

□ Vyhľadávanie adresára

Jedenkrát stlačte tlačidlo 📋. Aktivuje sa režim „Vyhľadávania adresára“. Otáčaním ovládača VOL zvolíte požadovaný adresár. Stlačením tlačidla (21) sa potom prepnete do daného adresára. Otáčaním ovládača (16) zvolíte požadovaný súbor. Opätovným stlačením tlačidla (21) potom spustíte jeho prehrávanie. Stláčaním tlačidla 🖌️ sa vrátite do predchádzajúceho adresára.

□ Vyhľadávanie súboru

Stlačte dvakrát tlačidlo 📋. Aktivuje sa režim „Vyhľadávania čísla súboru“. Otáčaním ovládača (21) zvolíte požadované číslo súboru a stlačením tlačidla (21) výber potvrdíte. Zariadenie vyhľadá a začne prehrávať zvolený súbor. Ak zvolíte číslo súboru, zariadenie niekoľko sekúnd čaká na stlačenie ovládača (21). Zariadenie po niekoľkých sekundách skladbu vyhľadá, aj keď nestlačíte ovládač (21).

PREHRÁVANIE V REŽIME USB

Ak pripojíte USB jednotku, zariadenie vyhľadá MP3/WMA súbory a začne ich prehrávať. V inom režime môžete tiež stlačiť tlačidlo SRC a zvoliť režim USB. Pri prehrávaní MP3/WMA súborov v zariadení je obsluha rovnaká ako pri prehrávaní v režime CD/MP3/WMA opísanom vyššie.

Upozornenie:

• Hlavné zariadenie podporuje len štandardné USB pamäťové jednotky schválené spoločnosťou Microsoft.
• USB MP3 prehrávač nie je štandardný, čo znamená, že rôzne modely majú svoje vlastné štandardy. Preto nie je podporovaný každý MP3 prehrávač.
• Ak chcete pripojiť MP3 prehrávač, ktorý používa bežné batérie (nie dobíjacie batérie), mali by ste z MP3 prehrávača najskôr vybrať batérie, až potom ho pripojiť do USB konektora. V opačnom prípade môže dôjsť k ich poškodeniu.

REŽIM SD

Keď vložíte pamäťovú SD kartu do slotu pre SD karty, zariadenie na karte vyhľadá MP3/WMA súbory a začne ich prehrávať. Obsluha je rovnaká ako pri prehrávaní v režime CD/MP3/WMA opísanom vyššie. V inom režime môžete tiež stlačiť tlačidlo SRC (1) a zvoliť režim SD.

PODPOROVANÉ FORMÁTY MP3/WMA SÚBOROV

Hlavné zariadenie podporuje dekódovanie nasledovných MP3/WMA súborov.

Štandard	Bitová rýchlost' (kb/s)
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320
Windows Media Audio (44,1 kHz)	64, 96, 128, 192

1. Počet adresárov: Maximálne 500
2. Počet súborov: Maximálne 999
3. Úroveň vnorenia adresárov: 8 úrovní
4. Veľkosť do: 16 GB

VŠEOBECNÉ

Požiadavky na napájanie: jednosmerné napätie 12 V, uzemnenie na zápornom póle

Rozmery : 178 (Š) x 160 (H) x 50 (V)

Charakteristika tónov

- Basy (pri 100 Hz) : ±10 dB

- Výšky (pri 10 kHz) : ±10 dB

Maximálny výstupný výkon : 4x 50 W

Prúdové zaťaženie : 10 A (max.)

CD PREHRÁVAČ

Frekvenčný rozsah : 40 Hz – 18 kHz

RÁDIO

FM

Ladiaci rozsah 65 až 74 MHz

Ladiaci rozsah 87,5 až 108 MHz

MW

Ladiaci rozsah 522 až 1620 kHz

A GOMBOK ELHELYEZKEDÉSE

• Odpojte záporný pól akumulátora! Rešpektujte pritom bezpečnostné pokyny výrobcu vozidla.
• Pri vŕtaní otvorov dávajte pozor, aby sa nepoškodili žiadne diely vozidla.
• Prierez kábla kladného a záporného pólu nesmie byť menší ako 1,5 mm².
• Koncovky elektroinštalácie vozidla sa do rádia nesmú zapojiť!

V závislosti od konštrukcie sa môže postup pri vašom vozidle líšiť od tu popísaného postupu. Za škody spôsobené montážou alebo neodborným pripojením nepreberáme záruku.

Pri montáži zosilňovača je bezpodmienečne nutné najprv zapojiť kostru prístroja, než sa zapoja zástrčky do zásuvky Line-Out.

Kostry cudzích prístrojov sa nesmú napojiť na kostru (schránku) autorádia.

Dodávané montážne a pripojovacie dielce

Ako osobitné príslušenstvo dostanete
