РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Manchester 110 BLAUPUNKT

Ръководство за работа

Navodila za uporabo

Kasutusjuhend

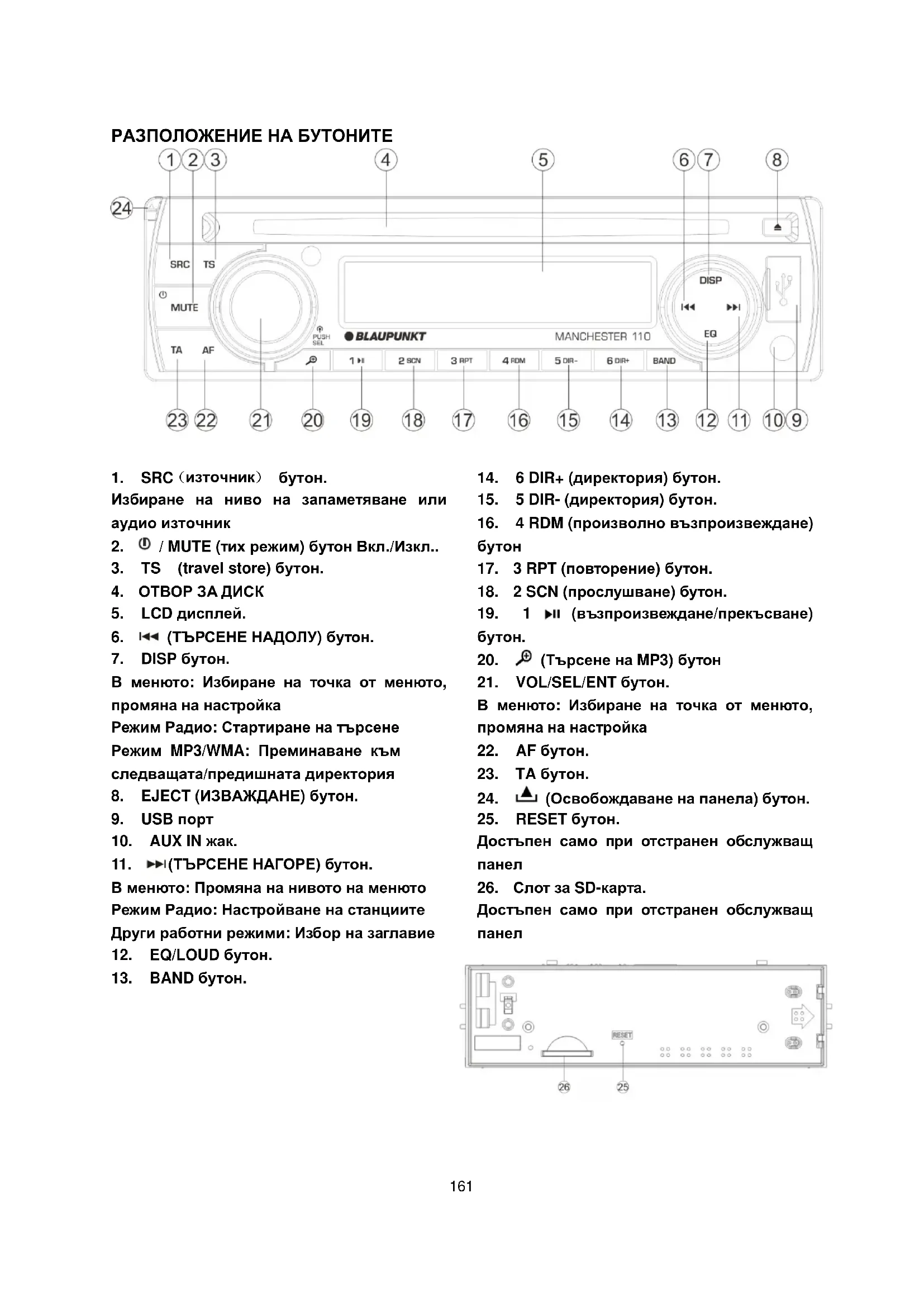

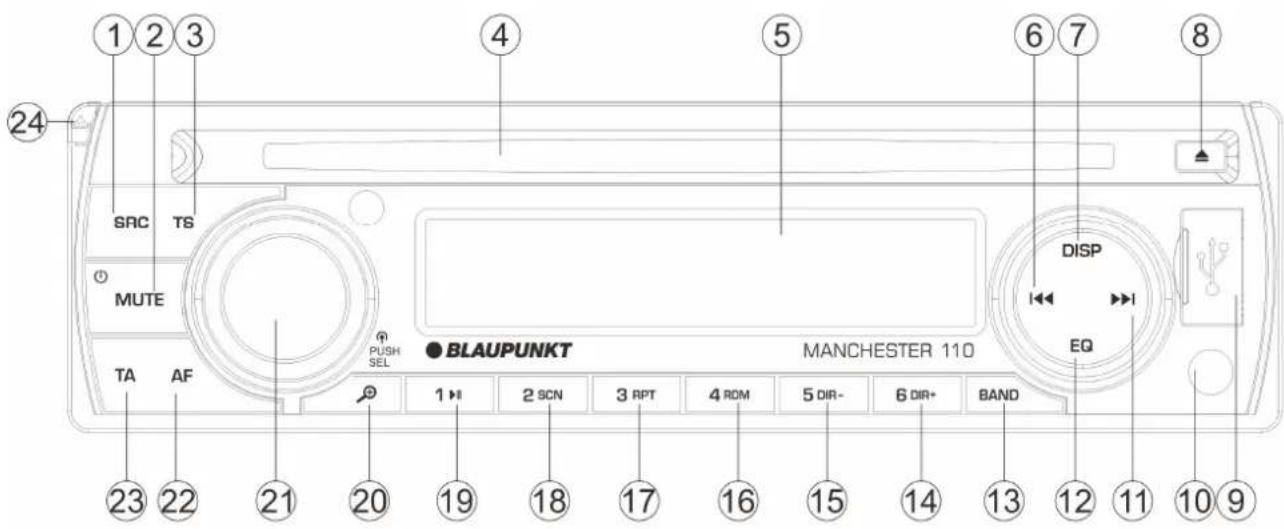

1. SRC (източник) бутон.

Избиране на ниво на запаметяване или аудио източник

1. Ⓐ / MUTE (тих режим) бутон Вкл./Изкл..

2. TS (travel store) бутон.

3. ОТВОР ЗА ДИСК

4. LCD дисплей.

5. (ТЪРСЕНЕ НАДОЛУ) бутон.

6. DISP бутон.

В менюто: Избиране на точка от менюто, промяна на настройка

Режим Радио: Стартиране на търсене

Режим МРЗ/WMA: Преминаване към следващата/предишната директория

1. ЕJECT (ИЗВАЖДАНЕ) бутон.

2. USB порт

3. AUX IN жак.

4. ▶▶(ТЪРСЕНЕ НАГОРЕ) бутон.

В менюто: Промяна на нивото на менюто

Режим Радио: Настройване на станциите

Други работни режими: Избор на заглавие

1. EQ/LOUD бутон.

2. BAND бутон.

3. 6 DIR+ (директория) бутон.

4. 5 DIR- (директория) бутон.

5. 4 RDM (произволно възпроизвеждане) бутон

6. 3 RPT (повторение) бутон.

7. 2 SCN (прослушване) бутон.

8. 1 ▶II (възпроизвеждане/прекъсване) бутон.

9. Ⓧ (Търсене на MP3) бутон

10. VOL/SEL/ENT бутон.

В менюто: Избиране на точка от менюто, промяна на настройка

1. AF бутон.

2. ТА бутон.

3. (Освобождаване на панела) бутон.

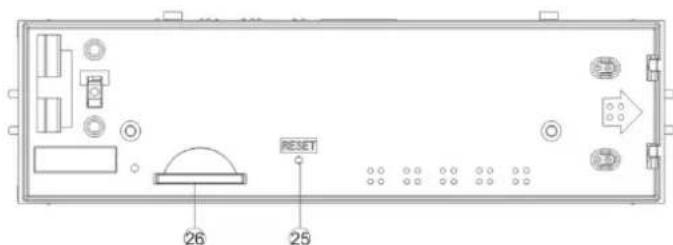

4. RESET бутон.

Достъпен само при отстранен обслужващ панел

1. Слот за SD-карта.

Достъпен само при отстранен обслужващ панел

RESET 26 25

Използвани символи 163

Безопасност на движението ..... 163

Общи инструкции за безопасност ....163

Декларация за съответствие ..... 164

Указания за почистване ......165

Указания за унищожаване .... 165

Окомплектовка 165

Специални консумативи (не са включени в окомплектовката) ...... 165

Пускане на устройството в

действие 166

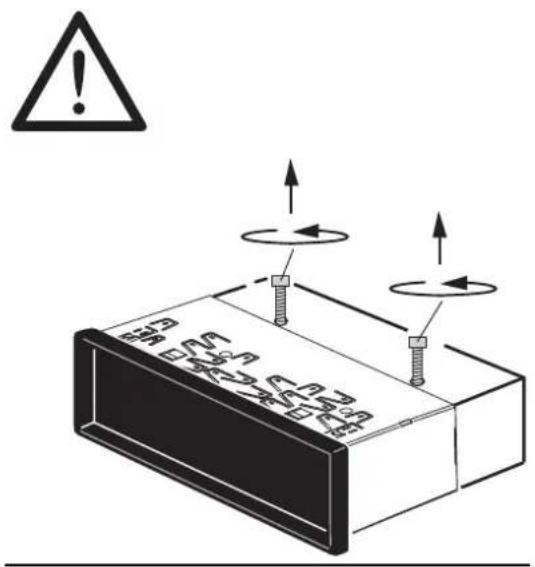

Извадете винта преди монтажа ..... 166

Поставяне/сваляне на обслуживащия

панел 166

Отстраняване на обслуживация

панел 166

Включване/изключване на

устройството 167

Настройване на точно време ..... 168

Функция възстановяване на

фабричните настройки 168

Работа на радиото .... 168

Превключване на режим Радио ..... 168

Избиране на честотна лента...... 168

Избиране на станция....168

Автоматично запаметяване и

бързо прослушване на програма...169

Запаметяване на станция 169

RDS режим 169

CD/MP3/WMA режим 169

Промяна на CD/MP3/WMA режима .... 170

Избиране на заглавия/файлове.....171

Бързо прослушване на всички

заглавия 171

Повторно възпроизвеждане на

отделно заглавие 171

Възпроизвеждане на всички

последователност 172

Изваждане на диск....172

Избиране на директория нагоре/

надолу 172

Избиране на файлове чрез

бутона 173

Режим USB възпроизвеждане ..... 173

SD режим 174

Спецификации 175

Автомобилното радио е произведено в съответствие със съвременното ниво на техниката и утвърдените правила на техниката по безопасност. Въпреки това могат да възникнат опасности, ако не спазвате инструкциите за безопасност в това ръководство.

Това ръководство съдържа важни информации, за да се монтира и обслужва лесно и безопасно автомобилното радио.

• Прочетете внимателно и изцяло това ръководство преди да използвате автомобилното радио.
• Съхранете това ръководство така, че да е достъпно по всяко време за всички потребители.
• Предавайте автомобилното радио на трети лица винаги заедно с това ръководство.

Освен това спазвайте ръководствата за уредите, които използвате във връзка с това автомобилно радио.

ИЗПОЛЗВАНИ СИМВОЛИ

В това ръководство са използвани следните символи:

ОПАСНОСТ!

Предупреждава за наранявания

Отличителният знак СЕ потвърждава спазването на ЕС-директивите.

- Показва, че трябва да извършите съответното действие

БЕЗОПАСНОСТ НА ДВИЖЕНИЕТО

Спазвайте следните указания за безопасността на движение:

• Използвайте Вашия уред така, че винаги да можете да управлявате сигурно вашия автомобил. В случай на съмнение спрете на подходящо място и обслужете уреда при спрял автомобил.
• Сваляйте или поставяйте обслуживация панел само при спрял автомобил.
• Слушайте радио винаги с умерена сила на звука, за да можете да предпазите слуха си и за да чувате звукови предупредителни сигнали (напр. на полицията). В паузите при превключване (напр. при смяна на източника на звука) промяната на силата на звука не се чува. Не увеличавайте силата на звука по време на такава пауза за превключване.

Спазвайте следните указания, за да се предпазите от наранявания:

• Не променяйте или не отваряйте уреда. В уреда се намира лазер от 1-ви клас, който може да увреди очите ви.
• Не увеличавайте силата на звука по време на паузите при превключване, напр.при смяна на източника на звука. Промяната на силата на звука по време на превключването не се чува.

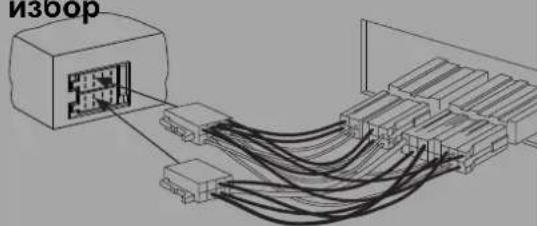

Това автомобилно радио е предвидено за монтаж и работа в автомобил с 12 V напрежение на бордовата мрежа и трябва да се монтира в ниша съгл. DIN. Спазвайте границите на мощността дадени в техническите данни. Възложете ремонта и евент. монтажа на специалист.

Вие можете да монтирате автомобилното радио само ако имате опит в монтажа на автомобилни радиоапарати и познавате електрическата част на автомобиля. За целта спазвайте ръководството за монтаж в края на това ръководство.

С настоящето фирма Blaupunkt Technology GmbH декларира, че уредът съответства на основните изисквания и на други важни предписания от директивата 2004/108/EO. Декларацията за съответствие ще намерите в Интернет на адрес www.blaupunkt.com.

Разтворители, почистващи препарати и препарати за грубо абразивно почистване, както и спрей за почистване на арматурното табло и поддържащи препарати за пластмаса могат да съдържат вещества, които да повредят повърхността на автомобилното радио.

• За почистване на автомобилното радио използвайте само суха или леко влажна кърпа.
• При необходимост почиствайте контактите на обслуживащия панел с мека, напоена с почистващ алкохол кърпа.

УКАЗАНИЯ ЗА УНИЩОЖАВАНЕ

Не изхвърляйте стария уред в битовите отпадъци!

За унищожаване на стария уред спазвайте съществуващия ред за връщане и събиране на отпадъци.

ОКОМПЛЕКТОВКА

Окомплектовката включва:

1 автомобилно радио
1 ръководство за обслужване/монтаж
1 кальф за обслуживащия панел
1 носеща рамка
2 инструменти за демонтаж

(не са включени в окомплектовката)

Използвайте само одобрени от Blaupunkt специални консумативи. Информирайте са от Вашия специализиран търговец на Blaupunkt или в интернет на адрес www.blaupunkt.com.

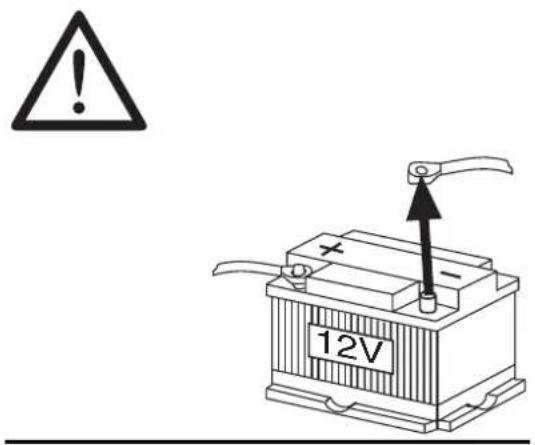

Уверете се, че преди въвеждането в експлоатация на автомобилното радио са свалени обезопасителните винтове за транспортиране (вижте глава „Ръководство за монтаж“).

ПОСТАВЯНЕ/СВАЛЯНЕ НА ОБСЛУЖВАЩИЯ ПАНЕЛ

За защита от кражба Вашето автомобилно радио е снабдено със свалящ се обслуживащ панел (Release-Panel). При доставката обслуживащят панел се намира във включения в окомплектовката кальф. За да пуснете радиото след монтажа, трябва първо да поставите обслуживащия панел (вижте раздел „Поставяне на обслуживащия панел“ в тази глава).

Взимайте със себе си обслуживащия панел при всяко слизане от автомобиля. Без този обслужващ панел автомобилното радио няма стойност за един крадец.

ВНИМАНИЕ

ПОВРЕДА НА ОБСЛУЖВАЩИЯ ПАНЕЛ

Транспортирайте обслужващия панел така, че той да е защитен от удари и контактите му да не могат да се замърсяват.

Не излагайте обслуживащия панел на директна слънчева светлина или други източници на топлина.

Избягвайте директно съприкосновение на контактите на обслужващия панел с кожата.

- ПОСТАВЯНЕ НА ОБСЛУЖВАЩИЯ ПАНЕЛ

Плъзнете обслуживация панел в държача на десния ръб на корпуса.

Натиснете внимателно обслуживащия панел в левия държач, докато не се фиксира с прищракване.

• СВАЛЯНЕ НА ОБСЛУЖВАЩИЯ ПАНЕЛ

Лявата страна на обслуживащия панел се освобождава от уреда и чрез един фиксатор се осигурява срещу изпадане.

Раздвижете леко обслуживащия панел наляво, докато не се освободи от десния фиксатор.

Освободете обслуживация панел внимателно от левия фиксатор.

Указание:

Автомобилното радио се изключва автоматично, веднага след като се свали обслуживащият панел.

РАБОТА

ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ НА УСТРОЙСТВОТО

Включете устройството чрез натискане на Ⓑбутона . Когато системата е включена, натиснете и задръжте Ⓑбутона (2) за 2 секунди, за да изключите устройството.

НАСТРОЙВАНЕ НА ЗВУКА

Натиснете кратко бутона SEL (21), за да изберете желания режим на настройване. Режимите за настройване се сменят в следния ред:

-BAS-TRE-BAL-FAD-VOL-

BAS: Ниски честоти

TRE: Високи честоти

BAL: Разпределяне на силата на звука ляво/дясно

FAD: Разпределяне на силата на звука отпред/отзад

VOL: Сила на звука

Чрез завъртане на аудио бутона (21) можете да настроите желаното качество на звука.

Натиснете и задръжте бутона SEL (21) за 2 секунди, за да извикате системното меню.

Натиснете бутона SEL (няколко пъти):

TAVOL (сила на звука на пътната информация)—LOC ON/OFF (локално търсене ВКЛ./ИЗКЛ.) –STEREO/MONO (стерео/моно) – BEEP ON/OFF (звуков сигнал ВКЛ./ИЗКЛ.) – EUROPE/USA (Европа/САЩ)

TAVOL: сила на звука на пътната информация

LOC: Локално търсене

ТА сила на звука:

Тя определя минималната сила на звука за съобщението за пътната обстановка. Диапазонът на регулиране е 20–43. Стандартната стойност е 25. Завъртете бутона за силата на звука, за да

настроите силата на звука за съобщението за пътната обстановка.

LOC ON/OFF: Завъртете аудио бутона (21), за да включите/изключите функцията локално търсене. В режим LOC ON, устройството намалява чувствителността на приемане, когато търсите станции. Това означава, че станциите със силен сигнал се приемат, а станциите със слаб сигнал се игнорират. В режим LOC OFF, то увеличава чувствителността на приемане, когато търсите станции. Това означава, че можете да приемате повече станции.

STEREO/MONO: Завъртете аудио бутона (21), за да изберете режим STEREO (стерео) или MONO (моно). В режим STEREO, можете да приемате FM стерео сигнали. В режим MONO, стерео сигналът е променен на моно. Понякога, когато сигналът е слаб, превключването в режим MONO ще намали смущенията.

BEEP ON/OFF: Автомобилното радио е оборудвано с 2 режима за звуков сигнал. Завъртете бутона за силата на звука, за да изберете един от тях.

- Режим Beep On: Чува се звуков сигнал за потвърждение, всеки път, когато е натиснат бутон.

- Режим Beep Off: Не се чува звуков сигнал за потвърждение, когато е натиснат бутон.

EUROPE/USA: Завъртете бутона за силата на звука, за да изберете регион EUROPE (Европа) или USA (САЩ).

EQ (еквалайзер)

Натиснете го за кратко, за да изберете предварително настроен EQ режим, както е показано по-долу:

Натиснете и задръжте бутона EQ за 2 секунди, за да активирате функцията LOUD (сила на звука). Натиснете и го задръжте отново, за да отмените функцията.

Натиснете бутона DISP (7), за да се покаже точното време за 5 секунди. След това, той показва отново информацията.

НАСТРОЙВАНЕ НА ТОЧНО ВРЕМЕ

Натиснете и задръжте бутона DISP за 2 секунди. Индикациите за час мигат. Натиснете за кратко бутона ▶▶/◀◀, за да настроите точния час. Натиснете за кратко бутона DISP, за да преминете на минутите. Използвайте отново бутона ▶▶/◀◀, за да настроите точните минути. После натиснете бутона SEL, за да потвърдите.

ДОПЪЛНИТЕЛЕН ВХОД

Устройството може да се свърже с преносим аудио плейър чрез AUX IN жака (10).

ФУНКЦИЯ ВЪЗСТАНОВЯВАНЕ НА ФАБРИЧНИТЕ НАСТРОЙКИ

Бутонът RESET (25) трябва да се активира или с химикалка или с остър метален предмет.

Бутонът RESET е активиран поради следните причини:

• Първоначален монтаж на устройството, когато цялото монтиране на електрически проводници е завършено.
• Всички функционални бутони не работят.
• Има символ за грешка на дисплея.

Забележка: Ако бутонът RESET (25) е натиснат и устройството не работи, моля, използвайте памучен тампон напоен с изопропилов алкохол, за да почистите гнездото на предния панел.

РЕЖИМ РАДИО

• ПРЕВКЛЮЧВАНЕ НА РЕЖИМ РАДИО

Натиснете бутона SRC (1), за да изберете режим Радио, който се показва на дисплея заедно с нивото на запаметяване и честотата.

Нивото на запаметяване се променя в следния ред:

$$ \rightarrow \mathrm{FM1} \rightarrow \mathrm{FM2} \rightarrow \mathrm{FM3} \rightarrow \mathrm{MW1} (\mathrm{AM1}) \rightarrow \mathrm{MW2} (\mathrm{AM2}) $$

• ИЗБИРАНЕ НА СТАНЦИЯ

Натиснете за кратко бутона ▶▶ (11) или ◀◀ бутона (6), за да активирате функцията за автоматично търсене. Тя автоматично търси нагоре/надолу за станция. Натиснете го за 2 секунди, докато на дисплея се появи „MANUAL“ (ръчен), за да изберете ръчния режим на настройване. В този режим можете постепенно да прослушате честотите нагоре или надолу, докато бъде намерена станция. Ако двата бутона не са натискани 5 секунди, ще се върне в

режим търсене и настройване и на дисплея се появява

- Автоматично запаметяване

- Натиснете бутона TS (3) за 2 секунди, радиото стартира търсенето от честота 87.5 MHz и проверява силата на сигнала, докато завърши един цикъл на търсене. След това то запаметява 6 станции с най-силен сигнал на зададените бутони с цифра под ниво на запаметяване FM3. В първия цикъл то прослушва в режим LOCAL ON (локално търсене ВКЛ.) станциите с най-силен сигнал. Ако са намерени по-малко от 18 станции, във втория цикъл то прослушва станциите в режим LOCAL OFF (локално търсене ИЗКЛ.).

- Прослушване на програма

Натиснете за кратко бутона TS (3), за да прослушате зададените станции. Радиото спира на зададен номер за 5 секунди. Натиснете отново бутона TS, за да спрете прослушването на програма.

• ЗАПАМЕТЯВАНЕ НА СТАНЦИЯ

За да запаметите станция, натиснете един от зададените бутони (1-6) за 2 секунди. Текущата станция е запаметена под бутона с цифра. Натиснете за кратко зададения бутон (1-6), за да слушате направо станцията, която е запаметена под съответния зададен бутон.

- Настройване на RDS режим Натиснете бутона AF (22), за да превключите AF (алтернативни честоти) функцията на вкл. или изкл. Когато AF е вкл., символът „AF“ се появява на дисплея.

Името на програмата се показва при приемане на RDS станция.

„AF“ започва да мига, ако радио сигналът се влоши.

Когато функцията AF е включена, натиснете бутона AF (22) за няколко секунди, за да включите или изключите режим Регион.

Някои радиопредавателни станции променят своята програма от нормално на регионално радиопредаване за определен период от време. Когато е включен Регион, текущата слушана програма остава непроменена. Когато Регион е изключен, това позволява приемането да премине към регионална станция.

- Слушане на съобщения за пътната обстановка

Натиснете бутона ТА, за да активирате функцията ТА.

Когато режим ТА е включен и е предадено съобщение за пътната обстановка:

Когато устройството е в режим CD (MP3), USB, SD или AUX IN, то временно превключва в режим Радио.

То временно превключва на свързана с EON станция, когато EON откие съобщение за пътната обстановка на друга програма.

Ако нивото на силата на звука е под прага, то го повишава до прага. Ако текущото ниво на силата на звука е по-високо от прага (мин. ниво на силата на звука на ТА), то ще бъде настроено на последното ниво.

Прекъсване на функцията ТА

Текущото съобщение за пътната обстановка се отменя чрез натискане на този бутон.

Но режимът ТА не е изключен.

Използваните RDS данни са PI, PS, AF, TP, TA, EON и PTY данни.

Код за разпознаване на програми

PS: Program Service Name

Данните за името на радиостанцията изразено като буквено-цифрови знаци

AF: Alternative Frequencies

Списък на честотите на радиостанциите, които предават една и съща програма

Данни за разпознаване на станциите предаващи информация за пътната обстановка

Данни за разпознаване показващи, дали е предавана информация за пътната обстановка или не

information (превключване, когато по друга радиостанция започнат новини или информация за

пътната обстановка, и след това се превключва обратно)

С това автомобилно радио можете да пускате аудио CD (CDDA) и CD-R/RW с аудио файлове, MP3 или WMA файлове, както и MP3 или WMA файлове върху USB носители на информация и SD(HC)-/MMC-карти памет.

Указания:

• За безупречна работа на CD-устройството използвайте само CD с Compact-Disc-лого.
• Blaupunkt не може да гарантира безупречната функция на защитени с авторски права срещу копиране CD, както и на всички налични на пазара празни CD дискове, USB носители на информация и карти памет.

При подготвяне на МРЗ/WMA носител на информация спазвайте следните указания:

• Имена на заглавия и папки:
• Макс. 32 знака без разширението на файла „mp3“, респ. „wma“ (при повече знаци се намалявам броят на разпознаваемите от автомобилното радио заглавия и папки)
  – Без прегласи или специални знаци

• CD-формати: CD-R/RW, ∅: 12 cm

- CD-формати на данни: ISO 9669 Level 1 и 2, Joliet

- CD-скорост на записване: макс. 16x (препоръчвана)

- Система с USB формат/данни: Mass Storage Device (средства за масово запаметяване)/ FAT16/32

- Карти памет с файлова система: FAT16/32

- Разширение на файловете с

аудиофайлове:

• .MP3 за MP3 файлове
• .WMA за WMA файлове

- WMA файлове само без Digital Rights Management (DRM) и изготвени с Windows Media Player от версия 8

- Битрейт за създаване на аудиофайлове:

• MP3: 32 до 320 kbps
  – WMA: 64 до 192 kbps

- Максималният брой файлове и директории: до 20 000 записа в зависимост от структурата на данните

Натискайте бутон SRC (1), докато се покаже желаният аудио източник:

• „CD“: поставен CD
  • „SD(HC)“: поставена карта памет
• „USB“: свързан USB носител на информация
• „AUX“: свързван външен аудио източник

Указания:

• Даденият аудио източник може да бъде избран само, когато е поставен съответно CD, респ. когато е свързан съответен уред.
• В случай, че преди възпроизвеждането автомобилното радио трябва да прочете първо данните на свързания уред или носител на информация, на дисплея се появява надписа „READING“ (прочитане). Времетраенето на прочитането зависи от количеството на данните и модела на уреда, респ.

на носителя на информация. В случай, че уредът или носителят на информация са повредени или предаваните данни не могат да се възпроизведат, на дисплея се показва съответното съобщение (напр. „USB ERROR“ (USB грешка)).

ИЗБИРАНЕ НА ЗАГЛАВИЯ/ФАЙЛОВЕ

Натиснете бутона ▶▶ (11) или бутона ◀◀ (6), за да преминете към предишното или следващото заглавие/файл. Номерът на заглавието/файла е показан на дисплея.

Задръжте бутона ▶▶▶ (11) или бутона ◀◀ (6), за бързо превъртане назад или напред. Възпроизвеждането на диска започва от момента, когато освободите бутона.

• ВЪЗПРОИЗВЕЖДАНЕ/ПРЕКЪСВА НЕ

Натиснете бутона ▶ (19), за да прекъснете възпроизвеждането.

Натиснете го отново, за да възобновите възпроизвеждането.

• БЪРЗО ПРОСЛУШВАНЕ НА ВСИЧКИ ЗАГЛАВИЯ/ФАЙЛОВЕ

Натиснете бутона SCN (18), за да се възпроизведат първите секунди на всяко заглавие/файл. Натиснете го отново, за да спрете възпроизвеждането на началото и слушайте заглавието/файла.

• ПОВТОРНО ВЪЗПРОИЗВЕЖДАНЕ НА ОТДЕЛНО ЗАГЛАВИЕ/ФАЙЛ

Натиснете бутона RPT (17) за непрекъснато повторение на отделно заглавие/файл. Натиснете го отново за повторно възпроизвеждане на всичките заглавия/файлове.

• ВЪЗПРОИЗВЕЖДАНЕ НА ВСИЧКИ ЗАГЛАВИЯ В ПРОИЗВОЛНА ПОСЛЕДОВАТЕЛНОСТ

Натиснете бутона RDM (16), за да възпроизведете всички

последователност. Натиснете го

отново, за да отмените функцията възпроизвеждане в произволна последователност.

• ИЗВАЖДАНЕ НА ДИСК

Натиснете бутона ▲ (8), за да спрете възпроизвеждането на диска и да го извадите от отвора за диск (4).

Натиснете бутона DIR- (15) или бутона DIR+ (14), за да изберете предишната или следващата директория. Ако MP3/WMA дискът не съдържа директория, функцията на бутона DIR- (15) или бутона DIR+ (14) не е налична.

- ИЗБИРАНЕ НА ФАЙЛОВЕ С БУТОНА

(20) е предназначен като бутон за избор в режим MP3/WMA.

□ Търсене в директория

Натиснете веднъж 📋 бутона . Радиото влиза в режим „Търсене в директория“. Завъртете бутона VOL, за да изберете желаната директория. След това, натиснете бутона (21), за да влезете в директорията. Завъртете бутона (16), за да изберете желания файл. След това натиснете отново бутона (21), за да го възпроизведете.

Натискането на бутона Ви връща в предишната директория.

□ Търсене на файл по номер

Натиснете два пъти бутона 📋. Това активира режима „Търсене на файл по номер“. Завъртете бутона (21), за да изберете номера на файла, след това натиснете бутона (21), за да потвърдите.

Устройството търси избрания файл за възпроизвеждане. Когато номерът на файла е избран, устройството изчаква няколко секунди до натискане на бутона (21). Устройството търси заглавието след няколко секунди, дори ако бутонът (21) не е натиснат.

РЕЖИМ USB ВЪЗПРОИЗВЕЖДАНЕ

Когато свържете USB-носител, устройството търси MP3/ WMA файлове и започва да ги възпроизвежда. Във всеки друг режим можете също да натиснете бутона SRC, за да изберете USB режим.

Когато устройството възпроизвежда MP3/WMA файловете, начинът на управление е същият като в режима CD/MP3/WMA, описан по-горе.

Забележка:

• Главното устройство може да поддържа само стандартна USB памет, одобрена от Microsoft.
• USB MP3 плейърът не е стандартен, което означава, че различни модели имат свой собствен стандарт. Затова не се поддържа всеки MP3 плейър.
• Когато свързвате MP3 плейър, който има обикновена батерия (не акумулаторна), трябва първо да извадите батерията от MP3 плейъра и след това го свържете към USB порта. В противен случай, това може да причини разрушаване на батерията.

SD РЕЖИМ

Когато поставите SD карта в SD слота, устройството търси MP3/ WMA файлове върху картата и започва да ги възпроизвежда. Начинът на управление

е същият като в режима CD/MP3/WMA, описан по-горе.

Във всеки друг режим можете също да натиснете бутона SRC (1), за да изберете SD режим.

ПОДДЪРЖАНИ РЕЖИМИ НА ДЕКОДИРАНЕ НА МРЗ/WMA

Главното устройство поддържа режими на декодиране на МРЗ/WMA, както е показано по-долу.

Стандарт	Скорост на предаване на данни (kbps)
MPEG1 Audio Layer 3 (44,1 kHz)	32,48,64,96, 128,192,256, 320
Windows Media Audio (44,1 kHz)	64,96,128,192

USB решението може да поддържа:

1. Брой директории: Макс. 500
2. Брой файлове: Макс. 999
3. Дълбочина на директорията: 8 слоя
4. Размер до: 16 GB

ОБЩИ

Изисквания към захранването : 12 V DC, минусово заземяване

Размери : 178 (Ш) x 160 (Д) x 50 (В)

Максимална изходна мощност : 4 x 50 W

Съотношение сигнал към шум : > 55 dB

Разделяне на каналите : > 45 dB

Честотна характеристика : 40 Hz – 18 kHz

РАДИО

FM

Честотен обхват 65 до 74 MHz

Честотен обхват 87,5 до 108 MHz

MW

Честотен обхват 522 до 1620 kHz

RAZPOREDITEV GUMBOV

1 2 3 SRC TS MUTE TA AF 24 4 5 6 7 DISP I ↔ I EQ PUSH SEL ● BLAUPUNKT MANCHESTER 110 1 ↔ 2 SCN 3 RPT 4 ROM 5 DIR- 6 DIR+ BAND 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9

1. Gumb SRC (vir).
   Izbira pomnilniškega modula ali avdio vira
2. Gumb ⬇ MUTE za nemo nastavitev in vklop/izklop.
3. Gumb TS (travel store).
4. REŽA ZA PLOŠČO
5. LCD-prikazovalnik.
6. Gumb (ISKANJE NAVZDOL).
7. Gumb DISP.

Когато извършвате работа по инсталирането и правите връзките, спазвайте следните инструкции за безопасност:

• Разкачете отрицателния терминал на батерията! Когато правите това, спазвайте инструкциите за безопасност на автомобильния производителя.
• Внимавайте да не повредите някой от компонентите на автомобиля, когато пробивате дупки.
• Сеченията на положителните и отрицателните кабели не трябва да са помалки от 1,5 кв.мм.

- Не свързвайте конекторите на автомобиля към радиото!

Можете да намерите адаптерен кабел, подходящ за типа автомобил, който използвате, от всеки дистрибутор на BLAUPUNKT.

- В зависимост от модела е възможно Вашият автомобил да се различава от описания тук. Не поемаме никаква отговорност за повреди поради неправилно инсталиране или свързване или за произтичащи от това повреди.

Ако предоставената тук информация не е подходяща за Вашите изисквания за инсталиране, моля, свържете се с Вашия дистрибутор на Blaupunkt, с автомобилния производител или се обадете на нашата гореща линия.

Когато инсталирате усилвател, първо трябва да свържете заземяването на устройството, преди да свържете плаговете на изходните жакове.

Земните връзки на външни устройства не бива да се свързват към земните връзки на звукова система за автомобил (корпус).

Предоставен хардуер за монтиране

Disponibil ca accesoriu optional Допълнителни аксесоари по избор

ИЗООР

Kits de montage 7607 621 ...

Juegos de montaje

Kits de montagem

Set di montaggio

Κιτ εγκατάστασης

Zestawy montażowe

Montážní soupravy

Montážne súpravy

Beépítő-készlet

Комплект инструменти за инсталиране

Комплект инструменти за инсталиране 7 608 ....

1.

12V

2.
