NÁVOD K OBSLUZE Manchester 110 BLAUPUNKT

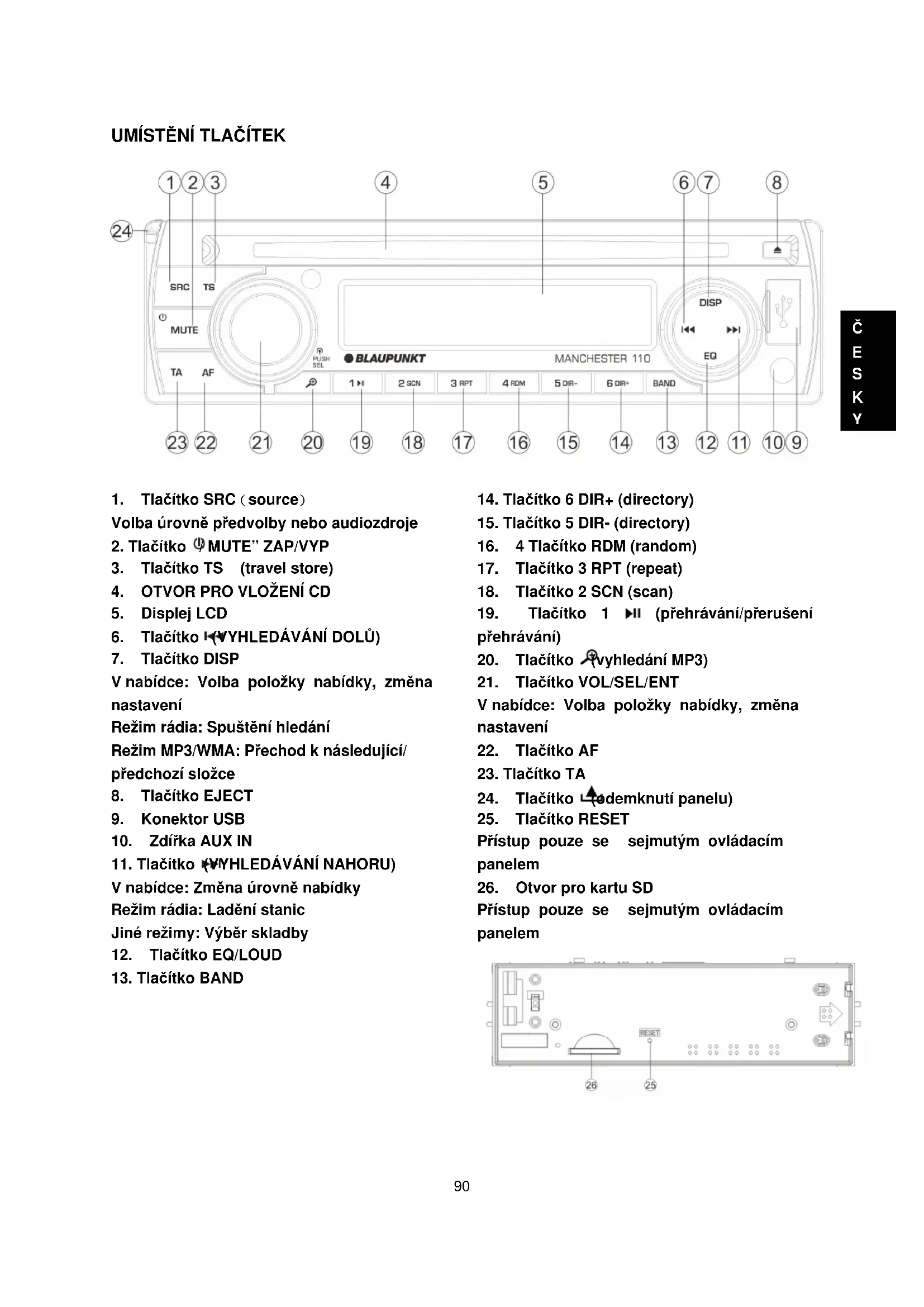

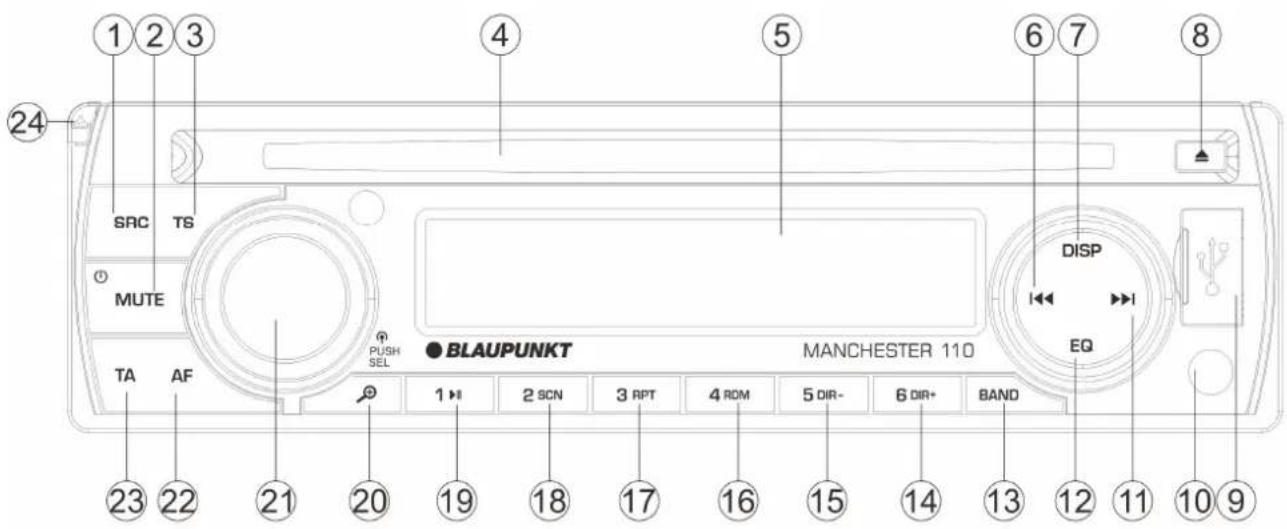

1. Tlačítko SRC (source)
   Volba úrovně předvolby nebo audiozdroje
2. Tlačítko Ⓞ MUTE" ZAP/VYP
3. Tlačitko TS (travel store)
4. OTVOR PRO VLOŽENÍ CD
5. Displej LCD
6. Tlačítko (VYHLEDÁVÁNÍ DOLŮ)
7. Tlačítko DISP

V nabídce: Volba položky nabídky, změna nastavení

Režim rádia: Spuštění hledání

Režim MP3/WMA: Přechod k následující/předchozí složce

1. Tlačítko EJECT
2. Konektor USB
3. Zdířka AUX IN
4. Tlačítko (VYHLEDÁVÁNÍ NAHORU)
   V nabídce: Změna úrovně nabídky
   Režim rádia: Ladění stanic
   Jiné režimy: Výběr skladby
5. Tlačítko EQ/LOUD

6. Tlačítko BAND

7. Tlačítko 6 DIR+ (directory)

8. Tlačitko 5 DIR- (directory)
9. 4 Tlačitko RDM (random)
10. Tlačítko 3 RPT (repeat)
11. Tlačítko 2 SCN (scan)
12. Tlačítko 1 ▶II (přehrávání/přerušení přehrávání)
13. Tlačítko (vyhledání MP3)
14. Tlačitko VOL/SEL/ENT

V nabídce: Volba položky nabídky, změna nastavení

1. Tlačítko AF
2. Tlačítko TA
3. Tlačitko (odemknutí panelu)
4. Tlačítko RESET

Přístup pouze se sejmutým ovládacím panelem

1. Otvor pro kartu SD

Přístup pouze se sejmutým ovládacím panelem

26 25 RESET

Bezpečnostní pokyny 92

Použité symboly 92

Bezpečnost za jízdy 92

Všeobecné bezpečnostní pokyny ..... 92

Prohlášení o shodě 93

Pokyny pro čistění 94

Pokyny k likvidaci 94

Rozsah dodávky 94

Zvláštní příslušenství (není v rozsahu dodávky) 94

Zprovoznění přístroje 95

Vyjmutí šroubů před instalací ..... 95

Nasazení/sejmutí ovládacího panelu .... 95

Vyjmutí ovládacího panelu 95

Ovládání 96

Zapnutí/vypnutí jednotky 96

Nastavení zvuku 96

Hlasitost 97

Zobrazení informací 97

Nastavení času 97

Funkce reset 97

Ovládání rádia 97

Přechod do režimu rádia.... 97

Automatické ukládání a přehrání ukázek stanic 98

Uložení stanice 98

Ovládání RDS 98

Ovládání CD/MP3/WMA 98

Přechod do režimu CD/MP3/WMA ..... 99

Výběr skladeb/souborů 100

Přehrání ukázek všech skladeb ..... 100

Opakování stejné skladby....100

Přehrání všech skladeb v náhodném pořadí 100

Vysunutí CD.... 100

Výběr adresáře nahoru/dolů ..... 100

Výběr adresáře tlačítkem 101

Přehrávání z média USB 101

Přehrávání z SD karty ...... 101

Specifikace 102

Pokyny k montáži 209

BEZPEČNOSTNÍ POKYNY

Autorádio bylo vyrobeno v souladu s dnešním stavem vývoje techniky a uznávanými bezpečnostně-technickými pravidly. Přesto mohou vzniknout určitá nebezpečí, pokud nebudete dodržovat bezpečnostní pokyny uvedené v tomto návodu.

Tento návod obsahuje důležité informace, na základě kterých lze autorádio jednoduše a bezpečně namontovat a obsluhovat.

• Předtím, než budete autorádio používat, pečlivě si přečtěte celý tento návod.
• Uschovejte návod tak, aby byl kdykoli v dosahu každého uživatele.
• Předávejte autorádio třetí osobě vždy s tímto návodem.

Kromě toho se řídte návody k dalším přístrojům, které v souvislosti s tímto autorádiem používáte.

POUŽITÉ SYMBOLY

V tomto návodu byly použity následující symboly:

NEBEZPEČÍ!

Varuje před poraněním

Značka CE potvrzuje splnění směrnic EU

- Označuje výčet

BEZPEČNOST ZA JÍZDY

Dodržujte následující pokyny pro bezpečnost za jízdy:

• Používejte přístroj tak, abyste mohli vždy bezpečně řídit vozidlo. V případě pochybností zastavte na vhodném místě a přístroj obsluhujte, když vozidlo stojí.
• Ovládací panel snímejte a nasazujte jen tehdy, když vozidlo stojí.
• Vždy poslouchejte s přiměřenou hlasitostí, abyste chránili svůj sluch a slyšeli výstražné akustické signály (např. policie). Během ztlumení (např. při změně audiozdroje) není změna hlasitosti slyšitelná. Během této přestávky nezvyšujte hlasitost.

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

Dodržujte následující pokyny, abyste se chránili před poraněním:

• Přístroj neotevírejte ani na něm neprovádějte změny. Přístroj je vybavený laserem třídy 1, který může poškodit vaše oči.
• Nezvyšujte hlasitost během ztlumení, např. při změně audiozdroje. Během ztlumení není změna hlasitosti slyšitelná.

POUŽITÍ V SOULADU S URČENÍM

Toto autorádio je určené pro montáž a provoz ve vozidle s napětím palubní sítě 12 V a musí být zabudované do otvoru dle DIN. Nepřekračujte hranice výkonnosti uvedené v Technických údajích. Opravy a případně i montáž svěřte odborníkovi.

MONTÁŽNÍ POKYNY

Autorádio můžete zabudovat jen tehdy, pokud máte zkušenost s montáží autorádií a dobře se vyznáte v elektroinstalaci vozidla. Řídte se montážním návodem na konci tohoto návodu.

PROHLÁŠENÍ O SHODĚ

Společnost Blaupunkt Technology GmbH tímto prohlašuje, že přístroj je v souladu se základními požadavky i dalšími relevantními předpisy směrnice 2004/108/ES.

Naleznete je v Prohlášení o shodě na internetu na adrese www.blaupunkt.com.

POKYNY PRO ČISTĚNÍ

Rozpouštědla, čisticí a abrazivní prostředky, spreje na čištění interiéru a prostředky na údržbu plastů mohou obsahovat látky, které by poškodily povrch autorádia.

• K čistění autorádia používejte pouze suchý nebo mírně vlhký hadřík.
• Kontakty ovládacího panelu v případě potřeby čistěte měkkým hadříkem navlhčeným čisticím alkoholem.

POKYNY K LIKVIDACI

Starý přístroj nevyhazujte do komunálního odpadu!

Pro likvidaci starého přístroje využijte k tomu určené služby pro odevzdání a sběr.

ROZSAH DODÁVKY

V rozsahu dodávky je:

1 autorádio
1 návod k obsluze a k montáži
1 pouzdro na ovládací panel
1 držák
2 montážní nářadí

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ (není v rozsahu dodávky)

Používejte jen zvláštní příslušenství schválené firmou Blaupunkt. Informujte se u odborného prodejce Blaupunkt nebo na internetu na adrese www.blaupunkt.com.

UVEDENÍ DO PROVOZU

POZOR

BEZPEČNOSTNÍ ŠROUBY

Ujistěte se, že před uvedením do provozu autorádia byly odstraněny přepravní bezpečnostní šrouby (viz kapitola „Montážní návod“).

NASAZENÍ/SEJMUTÍ OVLÁDACÍHO PANELU

Autorádio je pro ochranu proti krádeži vybaveno odnímatelným ovládacím panelem. Při dodání se ovládací panel nachází v pouzdru, které je součástí dodávky. Po montáži musíte pro uvedení rádia do provozu nejprve nasadit ovládací panel (viz oddíl „Nasazení ovládacího panelu“ v této kapitole).

Vždy když vozidlo opouštíte, vezměte ovládací panel s sebou. Bez tohoto ovládacího panelu je autorádio pro zloděje bezcenné.

POZOR

POŠKOZENÍ OVLÁDACÍHO PANELU

Nenechte ovládací panel upadnout.

Ovládací panel prénášejte tak, aby byl chráněn pred nárazy a nemohlo dojít k ušpinění kontaktů.

Nevystavujte ovládací panel přímému slunci nebo jiným tepelným zdrojům.

Zabraňte přímému doteku kontaktů ovládacího panelu s pokožkou.

• NASAZENÍ OVLÁDACÍHO PANELU

Ovládací panel zasuňte do držáku na pravém okraji krytu.

Zatlačte ovládací panel opatrně do levého držáku, až zaskočí.

• SEJMUTÍ OVLÁDACÍHO PANELU

Pro uvolnění ovládacího panelu stiskněte tlačítko (24).

Levá strana ovládacího panelu se uvolní z přístroje a proti vypadnutí je zajištěna držákem.

Ovládacím panelem lehce pohybujte doleva, až se uvolní z pravého držáku.

Opatrně vyjměte ovládací panel z levého držáku.

Upozornění:

Po sejmutí ovládacího panelu se autorádio automaticky vypne.

OVLÁDÁNÍ

ZAPNUTÍ/VYPNUTÍ JEDNOTKY

Jednotka se zapíná stisknutím tlačítka ① Je-li systém zapnutý, stisknutím tlačítka ② (2) po dobu 2 sekund jednotku vypnete.

NASTAVENÍ ZVUKU

Krátkým stisknutím tlačítka SEL (21) vyberte požadovaný režim nastavení. Režim nastavení se mění v následujícím pořadí:

-BAS-TRE-BAL-FAD-VOL-

BAS: Basy

TRE: Výšky

BAL: Balance (rozdělení hlasitosti vlevo/vpravo)

FAD: Fader (rozdělení hlasitosti vpředu/vzadu)

VOL: Hlasitost

Otáčením otočným tlačítkem na rádiu (21) je možné nastavit požadovanou kvalitu zvuku.

Stisknutím tlačítka SEL (21) po dobu 2 sekund vyvoláte systémovou nabídku.

Stisknutí tlačítka SEL (opakované): TAVOL (HLASITOST TA) —LOC ON/OFF (ZAP/VYP LOC)—STEREO/MONO – BEEP ON/OFF (ZAP/VYP TÓNU TLAČÍTEK) – EUROPE/USA

TAVOL: Hlasitost TA

LOC: Místní

Hlasitost TA:

Určuje minimální hlasitost dopravního zpravodajství. Nastavitelný rozsah je 20–43. Předvolená hodnota je 25. Otáčením tlačítka hlasitosti nastavíte hlasitost dopravního zpravodajství.

ZAP/VYP LOC: Otočením otočného tlačítka na rádiu (21) zapnete/vypnete funkci Místní. V režimu LOC ZAP jednotka sníží citlivost příjmu při vyhledávání stanic. To znamená, že jsou přijímány stanice se silným signálem, stanice se slabým signálem se ignorují. V režimu LOC VYP se zvýší citlivost příjmu při vyhledávání stanic. To znamená, že můžete přijímat více stanic.

STEREO/MONO: Otočením otočného tlačítka na rádiu (21) zvolte režim STEREO nebo MONO. V režimu STEREO můžete přijímat stereo vysílání FM. V režimu MONO se stereo vysílání přepne na mono. Někdy se při špatné kvalitě signálu přepnutím do režimu MONO sníží šum.

ZAP/VYP TÓNU TLAČÍTEK: Autorádio je vybaveno dvěma režimy tónu tlačítek. Otočením tlačítka hlasitosti zvolte jeden režim.

– Režim Tón tlačítek ZAP: Potvrzovací tón zazní vždy při stisknutí tlačítka.

– Režim Tón tlačítek VYP: Potvrzovací tón při stisknutí tlačítka nezazní.

EVROPA/USA: Otočením tlačítka hlasitosti zvolte region EVROPA nebo USA.

EQ (zvuková korekce)

Krátkým stisknutím tlačítka zvolte přednastavený režim zvukové korekce, jak je uvedeno níže:

FLAT – CLASSICS – POP – ROCK – EQ OFF

LOUDNESS (zdůraznění basů při nízké hlasitosti)

Stisknutím tlačítka EQ po dobu 2 sekund se aktivuje funkce LOUD (hlasitě). Pro zrušení funkce tlačítko znovu stiskněte a podržte stisknuté.

ZOBRAZENÍ INFORMACÍ

Stisknutím tlačítka DISP (7) se na 5 sekund se zobrazí čas. Poté se znovu zobrazuje informace.

NASTAVENÍ ČASU

Stiskněte tlačítko DISP na 2 sekundy. Blikají hodiny. Krátkým stisknutím tlačítka ▶▶/▶kastavte správnou hodinu. Krátkým stisknutím tlačítka DISP přepněte na minuty. Znovu použijte tlačítko ▶▶a kastavte správné minuty. Poté stiskněte tlačítko SEL k potvrzení.

VSTUP PRO EXTERNÍ ZDROJ SIGNÁLU (AUX)

Jednotku lze připojit k prénosnému přehrávači pomocí zdířky AUX IN (10).

FUNKCE RESET

Tlačítko RESET (25) musíte stisknout bud' kuličkovým perem nebo špičatým kovovým předmětem.

Tlačítko RESET se aktivuje z následujících důvodů:

• první instalace jednotky po dokončení zapojení kabeláže,
• nefungují všechna tlačítka funkcí,
• symbol chyby na displeji.

Poznámka: Pokud po stisknutí tlačítka RESET (25) jednotka nefunguje, použijte vatovou tyčinku navlhčenou v isopropylalkoholu k vyčištění zdířky na čelním panelu.

OVLÁDÁNÍ RÁDIA

• PŘEPNUTÍ DO REŽIMU RÁDIA
Stisknutím tlačítka SRC (1) zvolte režim rádia, který se zobrazí na displeji společně s úrovní předvolby a frekvencí.

• VOLBA KMITOČTOVÉHO PÁSMA

V režimu rádia zvolte stisknutím tlačítka BAND (13) požadované pásmo.

Přijímaná pásma se přepínají v následujícím pořadí.

Krátkým stisknutím tlačítka (11) nebo tlačítka (6) se aktivuje funkce automatického vyhledávání. Funkce automaticky vyhledává nahoru/dolů stanice. Stiskněte tlačítko po dobu 2 sekund, až se na displeji zobrazí "MANUAL", tím zvolíte režim manuálního ladění. V tomto režimu můžete po krocích prohledávat nahoru nebo dolů frekvence, až je nalezena rozhlasová stanice. Pokud po dobu 5 sekund nestisknete žádné z obou tlačítek, jednotka se vrátí do režimu hledání a na displeji se zobrazí "AUTO".

• AUTOMATICKÉ UKLÁDÁNÍ A PŘEHRÁNÍ UKÁZEK STANIC

- Automatické ukládání

- Stisknutím tlačítka TS (3) po dobu 2 sekund začne rádio vyhledávat od frekvence 87,5 MHz a kontroluje sílu signálu až do ukončení jednoho cyklu hledání. Poté uloží 6 stanic s nejsilnějším signálem pod čísly tlačítek předvoleb FM3. V prvním cyklu se vyhledávají stanice s nejsilnějším signálem v režimu LOCAL ON (místní zapnuto). Je-li nalezeno méně než 18 stanic, vyhledávají se stanice v druhém cyklu v režimu LOCAL OFF (místní vypnuto).

- Přehrání ukázek stanic Krátkým stisknutím tlačítka TS (3) se krátce přehrávají ukázky předvolených stanic. Rádio se na 5 sekund zastaví na čísle předvolby. Opakovaným stisknutím tlačítka TS se zastaví přehrávání ukázek stanic.

• ULOŽENÍ STANICE

Stanici uložíte stisknutím jednoho z tlačítek předvoleb (1–6) na 2 sekundy. Aktuální stanice se uloží pod tlačítkem s číslem. Krátkým stisknutím tlačítka předvolby (1–6) můžete ihned poslouchat stanici uloženou pod odpovídajícím tlačítkem předvolby.

OVLÁDÁNÍ RDS (RADIO DATA SYSTEM)

- Nastavení režimu RDS Stisknutím tlačítka AF (22) zapnete nebo vypnete funkci AF. Když je funkce AF zapnutá, zobrazuje se na displeji symbol "AF". Pokud přijímáte stanici, která podporuje RDS, zobrazí se název programu. "AF" začne blikat, pokud se zhorší vysílací signál.

- Příjem regionálního vysílání Je-li funkce AF zapnutá, stisknutím tlačítka AF (22) na několik sekund se zapne nebo vypne režim Region. Některé rozhlasové stanice mění na určitou dobu program z běžného vysílání na regionální vysílání. Je-li funkce Region zapnutá, aktuálně poslouchané vysílání se nezmění. Je-li funkce Region vypnutá, je umožněn příjem regionální stanice.

- Poslech dopravního zpravodajství Stisknutím tlačítka TA se aktivuje funkce TA.

Když je režim TA zapnutý a je vysíláno dopravní zpravodajství:

Je-li jednotka v režimu CD (MP3), USB, SD nebo AUX IN, dočasně přejde do režimu rádia.

Pokud EON detekuje dopravní zpravodajství ve vysílání jiné stanice, dočasně přepne na stanici spojenou s EON.

Je-li hlasitost nižší než prahová hodnota, nastaví ji na prahovou hodnotu. Je-li aktuální hlasitost vyšší než prahová hodnota (min. hlasitost TA), nastaví se na poslední úroveň.

Funkce přerušení TA

Aktuální dopravní zpravodajství se zruší stisknutím tohoto tlačítka.

Režim TA se ale nevypne.

Využívaná data RDS jsou data PI, PS, AF, TP, TA, EON a PTY.

Kód pro identifikaci programů

PS: Program Service Name

Název rozhlasové stanice vyjádřený alfanumerickými znaky

AF: Alternative Frequencies

Seznam kmitočtů rozhlasových stanic vysílajících stejný program

Identifikační data stanic vysílajících dopravní zpravodajství

Identifikační data, která ukazují, zda se vysílá nebo nevysílá dopravní zpravodajství

EON: Informace Enhanced Other

Networks

REŽIM CD/MP3/WMA ZÁKLADNÍ INFORMACE

Na tomto autorádiu můžete přehrávat audio CD (CDDA) a CD-R/RW se soubory audio, MP3 nebo WMA, jakož i soubory MP3 nebo WMA na médiích USB a paměťových kartách SD(HC)/MMC.

Upozornění:

• Pro bezchybnou funkci používejte pouze CD s logem Compact Disc.
• Společnost Blaupunkt nemůže zaručit bezchybnou funkci CD chráněných proti kopírování a dále všech CD nosičů, médií USB a paměťových karet dostupných na trhu.

Při přípravě datového média s MP3/WMA dodržujte následující pokyny:

- Pojmenování skladeb a složek:

• Max. 32 znaků bez koncovky souboru „mp3“ resp. „wma“ (při více znacích se zmenšuje počet skladeb a složek, které autorádio rozpozná)
• Žádné přehlásky, znaky s diakritikou a zvláštní znaky

• Formáty CD: CD-R/RW, ∅: 12 cm
- Formáty dat na CD: ISO 9669 Level 1 a 2, Joliet
- Rychlost vypalování CD: max. 16násobná B(doporučená)
- Formát USB/souborový systém: Mass Storage Device (velkokapacitní pamět) / FAT16/32
- Paměťové karty-souborový systém: FAT16/32
- Přípona audiosouborů:

• .MP3 pro soubory MP3
• .WMA pro soubory WMA

- Soubory WMA jen bez správy digitálních dat (DRM) a vytvořené pomocí programu Windows Media

Player od verze 8

• Tagy MP3 ID3: verze 1 a 2
• Rychlost datového toku pro vytváření audiosouborů:

- MP3: 32 až 320 kb/s

- WMA: 64 až 192 kb/s

• Maximální počet souborů a adresářů: v závislosti na struktúře dat, až 20 000 položek
• PŘEPNUTÍ NA REŽIM CD/MP3/WMA

Stiskněte tlačítko SRC (1) tolikrát, dokud se nezobrazí požadovaný audiozdroj:

• „CD“: Vložené CD
• „SD(HC)“: Vložená paměťová karta
• „USB“: Připojené médium USB
• „AUX“: Připojený externí audiozdroj

Upozornění:

• Příslušný audiozdroj lze zvolit pouze tehdy, pokud je vložené odpovídající CD, resp. je připojený odpovídající přístroj
• Pokud autorádio musí před přehráváním nejprve načíst data připojeného přístroje nebo datového média, zobrazuje se během této doby na displeji „READING“ (načítání). Doba načítání závisí na množství dat a konstrukci přístroje resp. datového média. Pokud je přístroj vadný, datové médium poškozené nebo přenášená data nelze přehrát, zobrazí se na displeji odpovídající hlášení (např. „USB ERROR“ (chyba USB)).

VÝBĚR SKLADEB/SOUBORŮ

Stisknutím tlačítka ▶▶ (11) nebo tlačítka ◀◀ (6) přejdete na předchozí/následující skladbu/soubor.

Na displeji se zobrazí číslo skladby/souboru.

Držte tlačítko▶▶ (11) nebo tlačítko ◀◀ (6) pro rychlé převíjení vzad nebo vpřed. Přehrávání se zahájí, když uvolníte tlačítko.

- PŘEHRÁVÁNÍ/PŘERUŠENÍ PŘEHRÁVÁNÍ

Stisknutím tlačítka ▶II (19) se přeruší přehrávání. Opakovaným stisknutím se přehrávání obnoví.

- PŘEHRÁNÍ UKÁZEK VŠECH SKLADEB/SOUBORŮ

Stisknutím tlačítka SCN (18) si přehrajete prvních několik sekund jednotlivých skladeb/souborů.

Opakovaným stisknutím se přehrávání ukázek zastaví a přehrává se aktuální skladba/soubor.

- OPAKOVÁNÍ STEJNÉ SKLADBY/SOUBORU

Stisknutím tlačítka RPT (17) se neustále opakuje stejná skladba/soubor. Opakovaným stisknutím se opakují všechny skladby/soubory.

- PŘEHRÁNÍ VŠECH SKLADEB V NÁHODNÉM POŘADÍ

Stisknutím tlačítka RDM (16) se přehrávají všechny skladby/soubory v náhodném pořadí. Při opětovném stisknutí tlačítka se funkce přehrávání v náhodném pořadí zruší.

• VYSUNUTÍ CD

Stisknutím tlačítka ▲ (8) zastavíte přehrávání a vysunete CD z otvoru pro vložení CD (4).

VÝBĚR ADRESÁŘE NAHORU/DOLŮ

Stisknutím tlačítka DIR - (15) nebo DIR + (14) zvolíte předchozí nebo následující adresář. Pokud disk MP3/WMA neobsahuje adresáře, tlačítko DIR - (15) nebo DIR+ (14) není k dispozici.

• VÝBĚR SOUBORŮ TLAČÍTKEM

Tlačítko (20) má při přehrávání MP3/WMA funkci výběrového tlačítka.

□ Vyhledávání ze složky

Jednou stiskněte tlačítko 📋Přístroj přejde do režimu „Vyhledávání ze složky“. Otáčením tlačítka hlasitosti zvolte požadovanou složku. Poté stisknutím tlačítka (21) vstupte do složky. Otáčením tlačítka (16) zvolte požadovaný soubor. Opětným stisknutím tlačítka (21) soubor přehrajete.

Stisknutím tlačítka 🚪 se vrátíte do předchozí složky.

□ Vyhledání čísla souboru

Dvakrát stiskněte tlačítko 🚙️. Aktivuje se režim „Vyhledání čísla souboru“. Otáčejte tlačítkem (21) a zvolte číslo souboru, poté stisknutím tlačítka (21) potvrďte. Jednotka vyhledá a přehraje zvolený soubor.

Po zvolení čísla souboru jednotka čeká několik sekund na tlačitko (21). Po několik sekundách jednotka vyhledá stopu, i když tlačitko (21) nestisknete.

PŘEHRÁVÁNÍ Z USB

Připojíte-li médium USB, jednotka vyhledá soubory MP3/WMA a začne je přehrávat. V jiném režimu můžete také stisknout tlačítko SRC a zvolit režim USB.

Při přehrávání souborů MP3/WMA je ovládání přístroje stejné jako při přehrávání CD/MP3/WMA, jak bylo popsáno výše.

Upozornění:

• Hlavní jednotka podporuje pouze standardní paměťová média USB schválená společností Microsoft.
• USB MP3 přehrávač nepředstavuje standard, což znamená, že různé modely mají vlastní standardy. Proto ne každý MP3 přehrávač je podporován.
• Když připojujete MP3 přehrávač s běžnou baterií (baterie neumožňující nabíjení), měli byste před připojením k rozhraní USB baterii vyjmout. Jinak může baterie explodovat.

PŘEHRÁVÁNÍ Z SD KARTY

Když vložíte do SD rozhraní SD kartu, jednotka vyhledá soubory MP3/WMA na kartě a začne je přehrávat. Ovládání přístroje je stejné jako u přehrávání CD/MP3/WMA, jak bylo popsáno výše. V jiném režimu můžete také stisknout tlačítko SRC (1) a zvolit režim SD.

PODPOROVANÉ REŽIMY DEKÓDOVÁNÍ MP3/WMA

Hlavní jednotka podporuje režimy dekódování MP3/WMA uvedené níže.

Standard	Bitová rychlost (kbps)
MPEG1 Audio Layer 3 (44,1 kHz)	32,48,64,96, 128,192,256, 320
Windows Media Audio (44,1 kHz)	64,96,128,192

Řešení USB může podporovat:

1. Počet složek: Max. 500
2. Počet souborů: Max. 999
3. Hloubka složek: 8 úrovní
4. Velikost až: 16 GB

OBECNÉ

Požadavky na napájení : 12 V stejnosm., záporný pól na kostře

Rozměry : 178 (Š) x 160 (H) x 50 (V)

Ovládání zvuku

- basy (při 100 Hz) : ±10 dB

- výšky (při 10 kHz) : ±10 dB

Maximální výstupní výkon : 4 x 50 W

Odebíraný proud : 10 A (max.)

CD PŘEHRÁVAČ

Poměr signálu k šumu (SNR) : > 55 dB

Odstup kanálů : > 45 dB

Frekvenční charakteristika : 40 Hz–18 kHz

RÁDIO

FM

Kmitočtové pásmo 65 až 74 MHz

Kmitočtové pásmo 87,5 až 108 MHz

SV

Kmitočtové pásmo 522 až 1 620 kHz

ROZMIESTNENIE TLAČIDIEL

1 2 3 SRC TS MUTE TA AF 24 4 5 6 7 DSP I ↔ EQ PUSH SEL ● BLAUPUNKT MANCHESTER 110 1 H 2 SCN 3 RPT 4 ROM 5 DIR- 6 DIR+ BAND 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9

1. Tlačidlo SRC (zdroj)
   Výber úrovne predvol'by alebo zdroja audiosignálu
2. Tlačidlo napájania ⒺMUTE (stlmenie zvuku)
3. Tlačidlo TS (travel store)
4. OTVOR PRE DISK
5. LCD displej
6. Tlačidlo (VYHL'ADÁVANIE NADOL)
7. Tlačidlo DISP

Bezpečnostné pokyny 106

Používané symboly 106

Bezpečnost' za jazdy 106

Všeobecné bezpečnostné pokyny ..... 106

Vyhlásenie o zhode nájdete na www.blaupunkt.com.

POKYNY NA ČISTENIE

V rozsahu dodávky je:

1 autorádio
1 návod na obsluhu/inštaláciu
1 puzdro na ovládací panel
1 držiak
2 montážne náradie

OSOBITNÉ PRÍSLUŠENSTVO

Ovládací panel vám nesmie spadnút.

Ovládací panel zasuňte do držiaka na spodnom okraji krytu.

Opatrne zatláčajte ovládací panel do l'avého držiaka, kým nezapadne.

• ODOBRATIE OVLÁDACIEHO PANELU

Stlačte tlačidlo (24), aby ste odblokovali ovládací panel.

Pohybujte ovládacím panelom doľava, kým sa neuvolní zo západky.

Ovládací panel opatrne uvol'nite z l'avej západky.

Upozornenie:

Akonáhle vyberiete ovládací panel, autorádio sa automaticky vypne.

OBSLUHA

Zariadenie zapnete stlačením tlačidla ① Ked' je autorádio zapnuté, vypnete ho stlačením a podržaním tlačidla ②) na 2 sekundy.

NASTAVENIE ZVUKU

Stlačením a podržaním tlačidla SEL (21) na 2 sekundy aktivujete menu autorádia.

Stláčanie tlačidla SEL (opakované):

TAVOL (hlasitost' TA) —LOC ON/OFF (lokálny režim zap./vyp.) – STEREO/MONO – BEEP ON/OFF (zap./vyp. zvukových signálov) – EUROPE/USA (Európa/USA)

TAVOL: hlasitost' TA

LOC: Lokálny režim

Hlasitost' TA:

Určíte minimálnu hlasitost' pre dopravné hlásenia. Nastavitelný rozsah je 20-43. Predvolená hodnota je 25. Otáčaním ovládača hlasitosti nastavíte hlasitost' pre dopravné hlásenia.

BEEP ON/OFF: Autorádio je možné nastavit' do 2 režimov zvukových signálov. Otáčaním ovládača hlasitosti môžete nastavit' jeden z nich.

- Zapnutý režim zvukových signálov: Potvrdzovací tón zaznie pri každom stlačení tlačidla.

Stlačením a podržaním tlačidla EQ na 2 sekundy aktivujte režim LOUD (hlasitost'). Opätovným stlačením a podržaním tohto tlačidla režim zrušíte.

ZOBRAZENIE INFORMÁCIÍ

- Automatické ukladanie

Prerušenie režimu TA

Stláčajte tlačidlo SRC (1) dovtedy, kým sa nezobrazí požadovaný zdroj audiosignálu:

USB režim podporuje:

Znak CE potrjuje skladnost z direktivami EU.

CD-/MP3-/WMA-režiimil.

MP3-/WMA-dekodeerimisrežiime.

Standard	Bitikiirus (kbit/s)
MPEG1 Audio Layer 3 (44,1 kHz)	32,48,64,96, 128,192,256, 320
Windows Media Audio (44,1 kHz)	64,96,128,192

Během montáže a připojení dodržujte prosím následující bezpečnostní pokyny.

• Odpojte záporný pól akumulátoru! Přitom dodržujte bezpečnostní pokyny výrobce vozidla.
• Při vrtání otvorů dbejte na to, abyste nepoškodili žádné díly vozidla.
• Průřez kabelu plus a minus pólu musí být minimálně 1,5 mm ^2 .
• Konektory od vozidla nepřipojujte k rádiu!

Adaptérový kabel potřebný pro vaše vozidlo obdržíte ve specializované prodejně BLAUPUNKT.

- V závislosti na konstrukci se může postup u vašeho vozidla od zde popsaného postupu lišit. Za škody způsobené montáží nebo připojením nepřebíráme žádné ručení.

Pokud zde uvedené pokyny pro montáž neodpovídají vašemu vozidla, obrat'te se na specializovaného prodejce Blaupunkt, výrobce vozidla nebo naši horkou linku.

Při montáži zesilovače, předtím než budou konektory zapojeny do zdířek Line-out, musí být nejprve bezpodmínečně připojeny kostry přístrojů.

Kostry jiných přístrojů nesmí být připojeny na kostru autorádia (kryt přístroje).

Počas montáže a zapojenia rešpektujte následné bezpečnostné pokyny.

Potrebný kábel s adaptérom pre vaše vozidlo obdržíte v špecializovaných predajniach BLAUPUNKT.

Ak by tu uvedené pokyny na montáž nezodpovedali vášmu vozidlu, obrátte sa prosím na špecializovaného predajcu fy Blaupunkt, výrobcu vášho vozidla alebo na našu zákaznícku linku.

Přiložené montážní díly a přípojné svorky

Jako zvláštní příslušenství můžete obdržet
