NAVODILA ZA UPORABO HS 710 ATIKA

Navodilo za uporabo - varnostni napotki - nadomestni deli

D

Seite 7-11

GB

Page 12-16

F

Page 17 - 21

CZ

Str 22-26

DK

Side 27 - 31

H

oldal 32-36

HR

Strana 37 - 41

1

Pagina 42 -46

NL

Blz. 47-51

PL

Stronie 52-56

S

Sidan 57-62

SK

Strana 63-67

SLO

Stran 68-72

SLO Stroja ne smete zaganjati preden preberete to navodilo za uporabo, upoštevate vse navedene napotke in stroj sestavite na opisani način.m

Navodilo shranite za kasnejso uporabo.

A

SLC z izključno odgovornostj, da je izdelek Škarje zaŽivo mejo tip HS 710/61 (Serijska stevilka: glejtce zadnjo stran)

v skladu z dolocili zgoraj navedene Direktive ES ter z dolocili naslednjih Direktiv: 2004/108/ES in 2000/14/ES.

Simboli upute za uporabu

Vazne upute za strucno rokovanje.

Gurnite zašitu noža na nož.

Garancija

Molimo Vas da obratite pozornost na prilozenu izjavu o garanciji.

Moguće smetnje

Da bi škarje še napraj brezhibno delovale, upoštevajte naslednje:

Cistite a olejutte pravidelne vsetky pohyblédiely.
Vetracie otvory cistit resp. vysavat.
Nikdy nečistite nože vodou → nebezpečenstvo korózie!

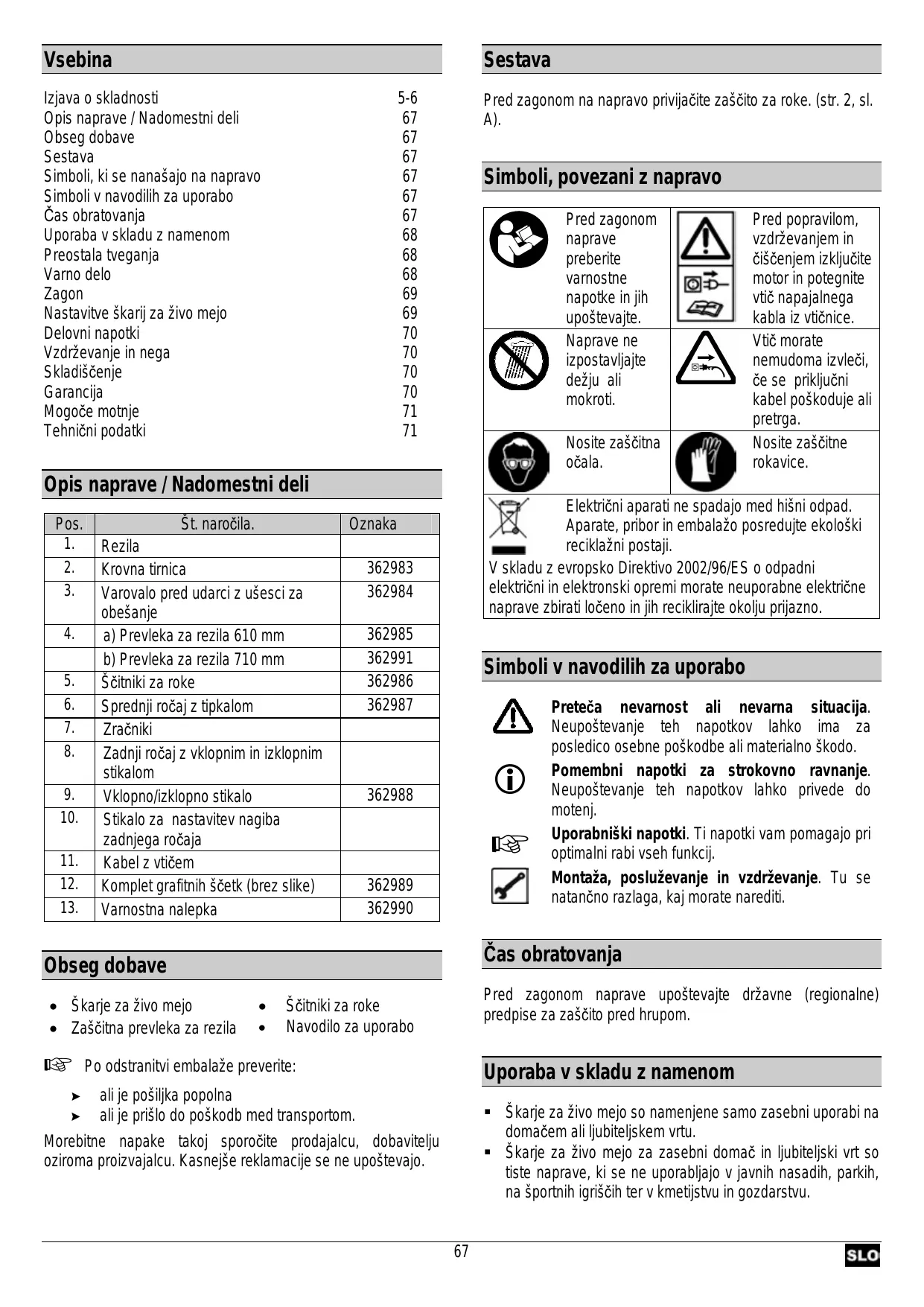

Izjava o skladnosti 5-6
Opis naprave / Nadomestni deli 67
Obseg dobave 67
Sestava 67
Simboli,ki se nanašajo na napravo 67
Simboli v navodilih za uporabo 67
Cas obratovanja 67
Uporaba v sklearnznamenom 68
Preostala tveganja 68
Varnodelo 68
Zagon 69
Nastavitve arij za ivo.mejo 69
Delovni napotki 70
Vzdrževanje in nega 70
Skladischenie 70
Garancija 70
Mogoče motnje 71
Tehnični podatki 71

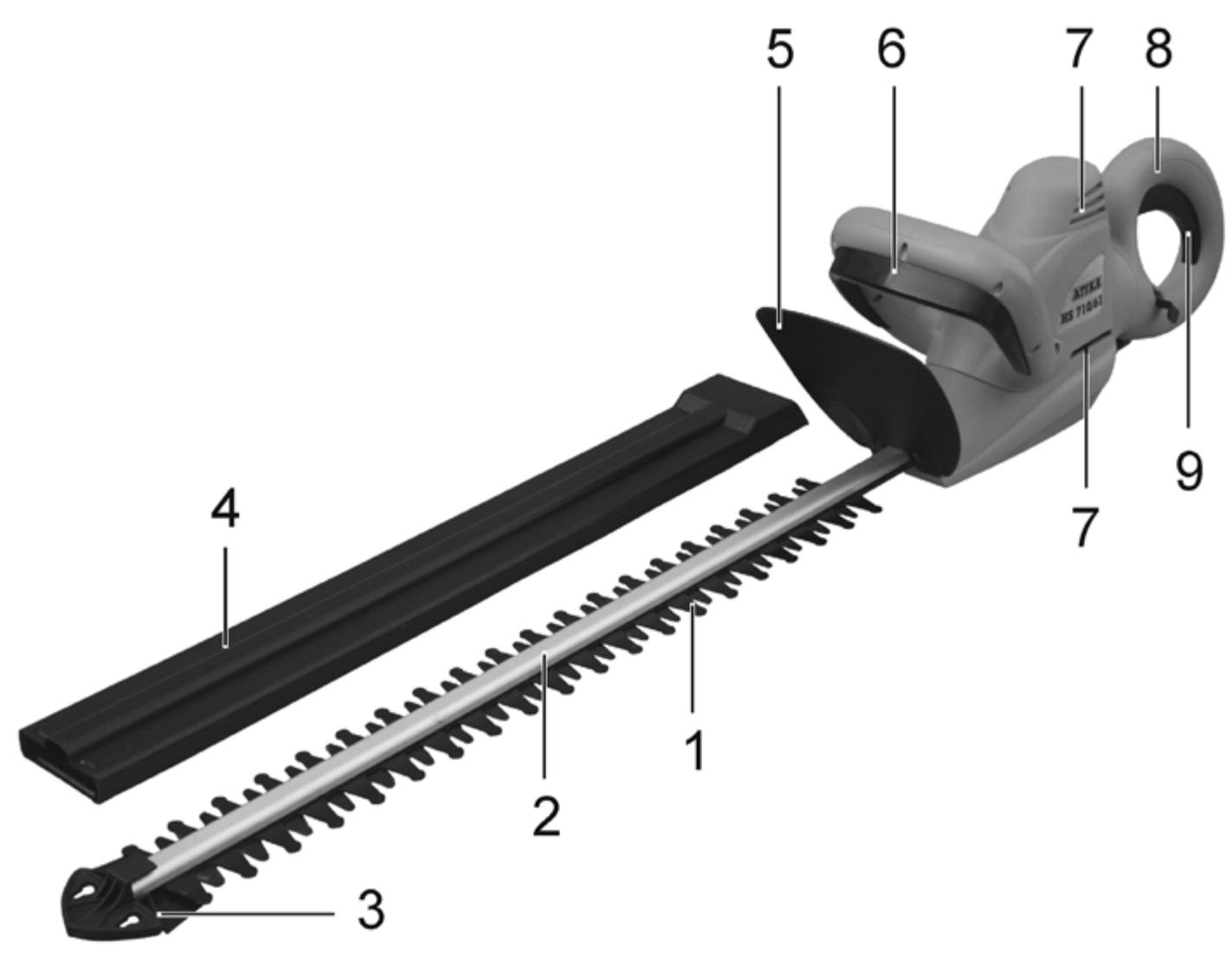

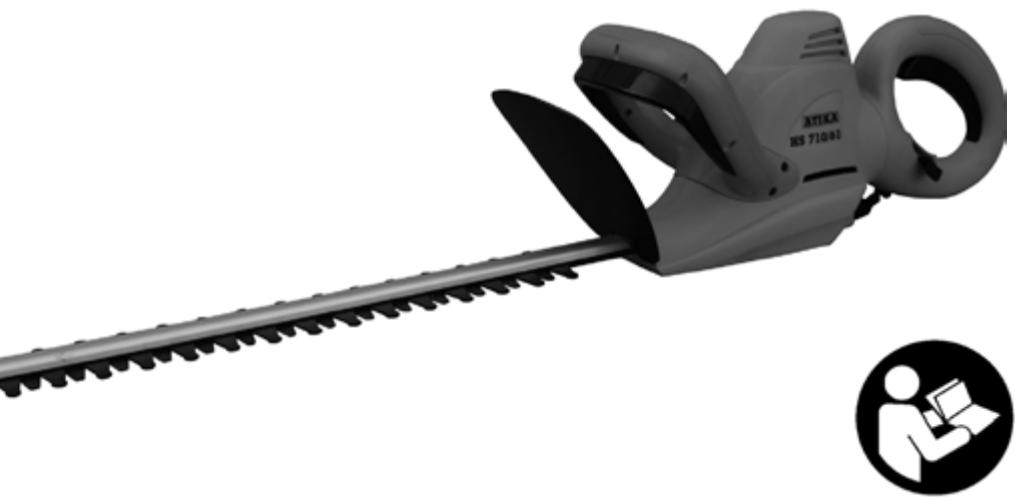

Opis naprave / Nadomestni deli

Pos.	Št. naročila.	Oznaka
1.	Rezila
2.	Krovna tirnica	362983
3.	Varovalo pred udarci z ušesci za obešanje	362984
4.	a) Prevleka za rezila 610 mm	362985
	b) Prevleka za rezila 710 mm	362991
5.	Ščitniki za roke	362986
6.	Sprednji ročaj z tipkalom	362987
7.	Zračniki
8.	Zadnji ročaj z vklopnim in izklopnim stikalom
9.	Vklopno/izklopno stikalo	362988

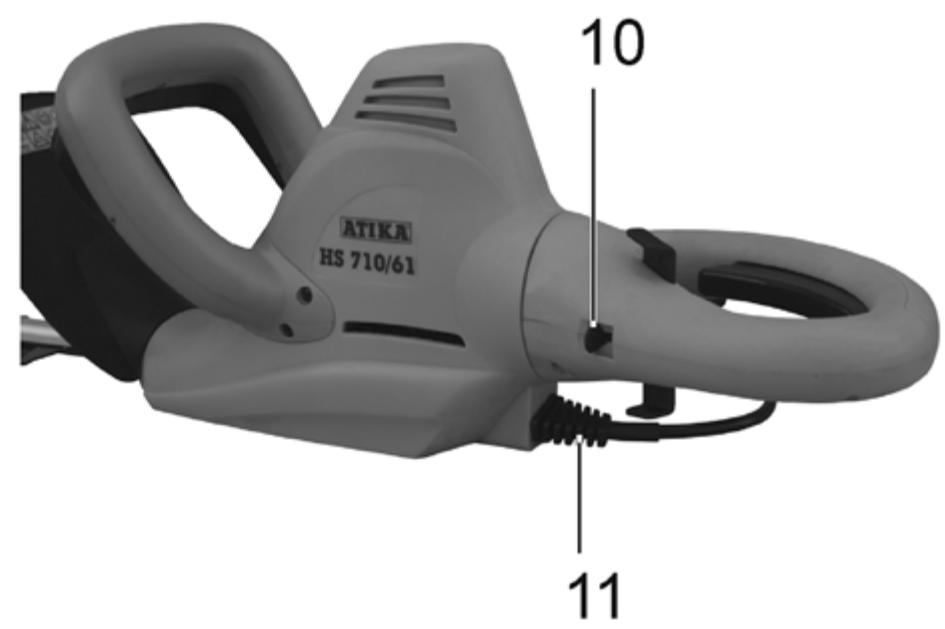

10.	Stikalo za nastavitev nagiba zadnjega ročaja
11.	Kabel z vtičem
12.	Komplet grafitnih šćetak (brez slike)	362989
13.	Varnostna nalepka	362990

Obseg dobave

• Škarje zaŽivo.Mejo

• Scheckniki za roke

• Zaščitna prevleka za rezila

Navodilo za uporabo

Po odstranitvi embalaze preverite:

ali je posiljka popolna
ali je prislo do poskodb med transportom.

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upostevazo.

Sestava

Pred zagonom na napravo privijačite zašćito za roke. (str. 2, sl. A).

Simboli, povezani z napravo

Pred zagonom

naprave

preberite

varnostne

napotke in jih

uposteva jte.

Pred popravilom,

vzdrzevanjem in

elektrčni in elektronski opremi morate neuporabne elektrčne

naprave zbirati ločeno in jih reciklrajte okolju prijazno.

Simboli v navodilih za uporabo

Neupostevanje teh napotkov lahko ima za

posledico osebne poskodbe ali materialno skodo.

Pomembni napotki za strokovno ravnanje.

optimalni rabi vseh funkcij.

Montaža, posluževanje in vzdřevesje. Tu se

Pred zagonom naprave upoševajte državne (regionalne) predpise za zašito pred hrupom.

Uporaba v skladu z namenom

• Skarje zaŽivo mejo so namenjene samo zasebni uporabi na domačem aliljubiteljskem vrtu.

• Škarje zaŽivo mejo za zasebni domac inljubiteljski vrt so tiste naprave, ki se ne uporabljago v javnih nasadih, parkih, na športnih igrisčih ter v kmetijstvu in gozdarstvu.

• Naprave ne smete uporablja za rezanje trate, robov trate ali za sekljanje rastlin za kompostiranje. Obstaja nevarnost poškodb!

• Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdřevanje in zagon ter upoštevanje varnostnih napotkov iz Navodil za uporabo.
• Upostevati se morajo tudi zadevni predpisi za zašcito prende nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnčna pravila.
• Vsaka druga uporaba ni v skladu z namenom. Za škodo, ki izhaja iz takšne uporabe, proizvajalec ne jamči: tveganje v celoti nosi uporabnik.
• Proizvajalec ne daje garancije za raznovrstne poskodbe in okvare, nastale zaradi samovoljinh spremb škarij zaŽivo mejo.
• Škarje zaŽivo mejo lahko opremljajo, uporabljajo in vzdřujejo samo osebe, ki so s temseznanjene in ki so poučene o nevarnostih. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna sluzba.
  Stroja se ne sme uporabljati v eksplozijski nevarnem okolju ali na dežju.
• Kovinske dele (žice itd.) morate nujno odstraniti iz materiala, ki ga nameravate rezati.

Preostala tveganja

Tudi pri uporabi v skladu z namenom in upoševanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije napravě še vedno prisotna dolocena preostala tveganja.

Preostala tveganja je mogoče omejiti na minimum z doslednim upoštevanjem takо "varnostnih napotkov" in "namenske uporabe" kot tudi navodil za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poskodb in materialne skode.

Preostala tveganja so:

• Poškodba zaradi odpadlih in naokoli letečih delov obdelovanca.
  Zlom in metanje delov rezila iz naprave.
• Nevarosti zaradi elektricnega toka, npr. v primeru uporabe neustreznih elektrichnih priključnih vodov.
• Dotik elektricno prevodnih delov pri odprti oziroma nezašciteni elektrčni opremi.
• Poškodba sluha pri daljsem delu brez sredstev za zašćito pred hrupom.

Razen tega lahko kljub vsem sprejetim ukrepom še vedno obstajajo nepričakovana tveganja.

Varno delo

Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke ter predpise o preprečevanju nezgod vase Poklicne zadruge, oziroma varnostna dolocila. ki veljajo v posamezni državi, da sebe in druge zašcitite pred možnimi poškodbami.

Posredujte varnostne napotke vsem osebam, ki delajo na stroju.
i Skrbno shranite te varnostne napotke.

• Pred uporabo stroja se s pomočjo Navodil za uporabo temeljito beznanite z njegovo funkcijo.
• Ne uporabljajte stroja za opravila, za katera ni namenjen (glej "Uporaba v skladu z namenom").
• Izogibajte se nenormalnim položajem vašega telesa. Poskrite za to, da trdno stojite in stalno držite ravnotežje.
• Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljaje stroja,Če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko ima za posledico resne poskodbe.

• Nosite ustrezna delovna oblačila:

• ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja
  delovne rokavice, obutev, ki ne drsi
  pri daljshihaseh nosite mrezico za lase

• Uporabljaje osebno zašcitno opremo:

• zašcitna očala
• Skrbite za red na delovnem mestu! Tudi nered je lahko vzrok za nasrečo.

• Upostevajte vplive okolja:

• Škarij zaŽivo moje nikoli ne izpostavljaje dežju.

• Ne uporabljajte jih v vlaznem ali mokrem okolju.
• Z njimi delajte samo,Če so zagotovljenje zadostne varnostne razmere.
• Škarij zaŽivo mejo ne uporabljajte v blizini vnetljivih tekočin ali plinov.

Nikoli jih ne puscajie brez nadzora.
- Osebe, mlajše od 18 let, ne smejo uporabljati te naprave.
Poskrbite, da se druge osebe ne priblizijejo stroju.

Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla.

Ne puscajte jih v delovno obmoce steroja.

• Ne preobremenjute stroja! Najbolje obratuje znotraj navenedenega območja zmogljivosti.
• Napravo uporabljajte samo s kompletnimi in pravilno namesčenimi varnostimi pripravami in na stroju ne spreminjaje ničesar, kar bi lahko okrnilo varnost.
• Ne uporabljaje rezil, ki ne ustrezajo karakteristikam, navedenim v tem navodilu za uporabo.

Uporaba neprimerna orodja ali opreme je lahko za vas nevarna.

• Izkljucite stroj in izvlecite vtic iz vtičnice pred(en):

popravilom
- cischenjem in vzdrrzevanjem
- odpravo motenj (k temu sodi tudi blokiranje rezil)
Transport in skladischenje
- Zapustitev škarij zaŽivo.mejo (tudi med katkotrajnimi prekinitvami dela)

Vase skarje za zivo mejo morate skrbno negotati:

• Orodja njodobodovdno ostra in cista, da je delo z njimi učinkovito in varno.

• Ročaji morajo biti vedno suhi in nemastni (odstranite z njih morebitno olje ali mast).

• Upostevajte predpise za vzdhrževanje in navodila za zamenjavo orodja

• Preverite, ali stroj ne kaze znake poškodb:

Pred nadaljnjo uporabo stroja morate skrbno preveriti, ali vse varnostne naprave brezhibno delujejo.
- Preverite, ali gibljivi deli stroja brezhibno delujejo, da nemoteno tecejo in niso poskodovani. Vsi deli morajo biti pravilno montirani in morajo izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanjeŽage.
- Poškodovane varnostne priprave in dele mora strokovno popraviti oziroma zamenjati pooblasčena servisna sluzba,Če v navodilih za uporabo ni napisano drugače.
- Poškodovane ali nečitljive varnostne nalepke morate zamenjati.

• Po končanem posegu s stroja odstranite vse ključe!
  Pred vsakim zagonom stroja preverite, ali so z njega odstranjeni vsi ključi in nastavitvena orodja.
• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok.

Elektrčna varnost

1,5 mm. pri dolžini kabla do 25 m
1,5 mm. pri dolžini kabla preko 25 m

• Izvedba priključnega voda v skladu z IEC 60245 (H 07 RN-F) s prečnim prerezom voda majmanj
• Zavarujte se pred elektricnim udarom. Ne dotikajte se ozemljenih delov.
• Uporabljaje kabel samo v skladu z njegovim namenom. Zašcitite kabel pred vročino, oljem in ostrimi robovi. Ne vlecite vtica iz vtčnice takto, da držite kabel.
• Naprave nikoli ne nosite tak, da jo drzite za priključni kabel.
• Redno kontrolirajte kabel škarij zaŽivo.mejo in ga v primeru poskodb izročite priznanemu strokovnjaku, da ga bo le-ta obnovil.
• Pri polaganju prikljucega voda bodite pozorni na to, da kabel ni napoti, da ni stisnjen ali prelomljen in da sta kabel in prikljucek zašcitena pred vlago.
• Redno preverjajte stanje morebitnih kabelskih podaljskov in jih po potrebi zamenjajte.
• Ne uporabljajte defektnih priključnih vodov.
• Na prostem uporabljajte samo za to odobrene in ustrezno označene kabelske podaljske.
  Ne uporabljajtezasilnih elektricnih priključkov.
• Nikoli ne premošćajte ali izkljućujte varnostnih naprav.
• Prikljucite stroj preko stikala za zašcito pred okvarnim tokom (30 mA).

Elektricno prikljucitev oziroma popravila elektrichnih delov stroja sme izvajati samo pooblascen elektro strokovjak oziroma eden od nasih servisov. Upostevati se morajo lokalno veljavni predpisi, predvsem varnostni.

Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna sluzba.

Uporablajte samo originalne nadomestne dele in opre mo ter posebno opre mo. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamci za skodo, ki nastane zaradi uporabe takshnih delov.

Zagon

Priključek na elektricno omrežje

Preverite ali napetost omrežja odgovarja napetosti, navedeni na tipski ploščici stroja, opr. 230 V. Vtaknite vtič napajalnega kabla v ustrezno in pravilno ozemljeno vtičnico.

Motor na izmenični tok:

Uporabite varnostno vtičnico, omrežna napetost 230 V, zašitno stikalo motorja in počasna varovalka 10 A.
- Uporabite priključni kabel oziroma kabelski podaljšek s presekomŽil majmanj 1,5 mm².

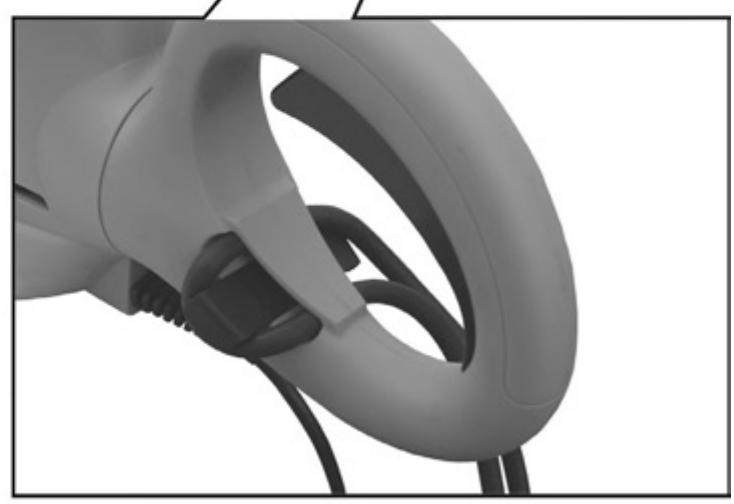

Nameščanje podaljska

Da bi prepreci li nehoteno razvezovanje vticne povezave, nite podaljsek v obliki zanke skozi odprtino na zadnjem u in ga položite cze nosilec kabla. Stran 4 Slika D.

Vklop

Ne uporabljaje naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblascena servisna sluzba.

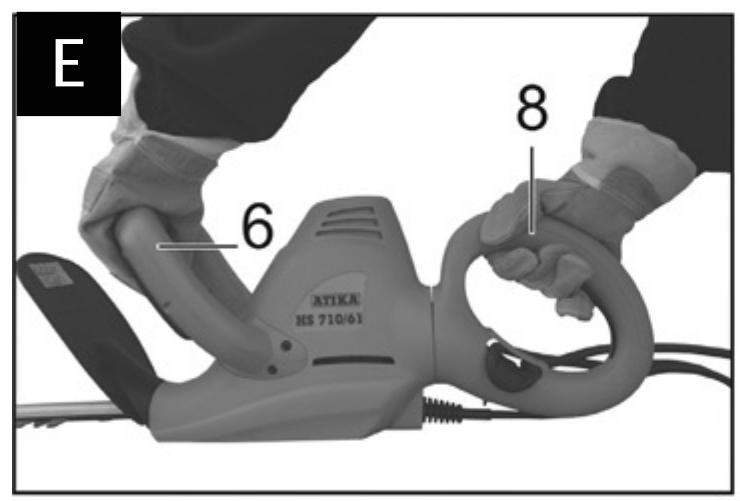

Škarje zaŽivo mejo imajo dvoročno varnostno odklopno napravo,ki preprečuje nehoten vklop.

Pritisnite na vklopno/izklopno stikalo na zadnjem ročaju (8) rati z drugo roko pritisnite na tipkalo na sprednjem ročaju Stran 2 Slika A.

Izklop

Za izklop naprave spustite vklopno/izklopno stikalo ali o.

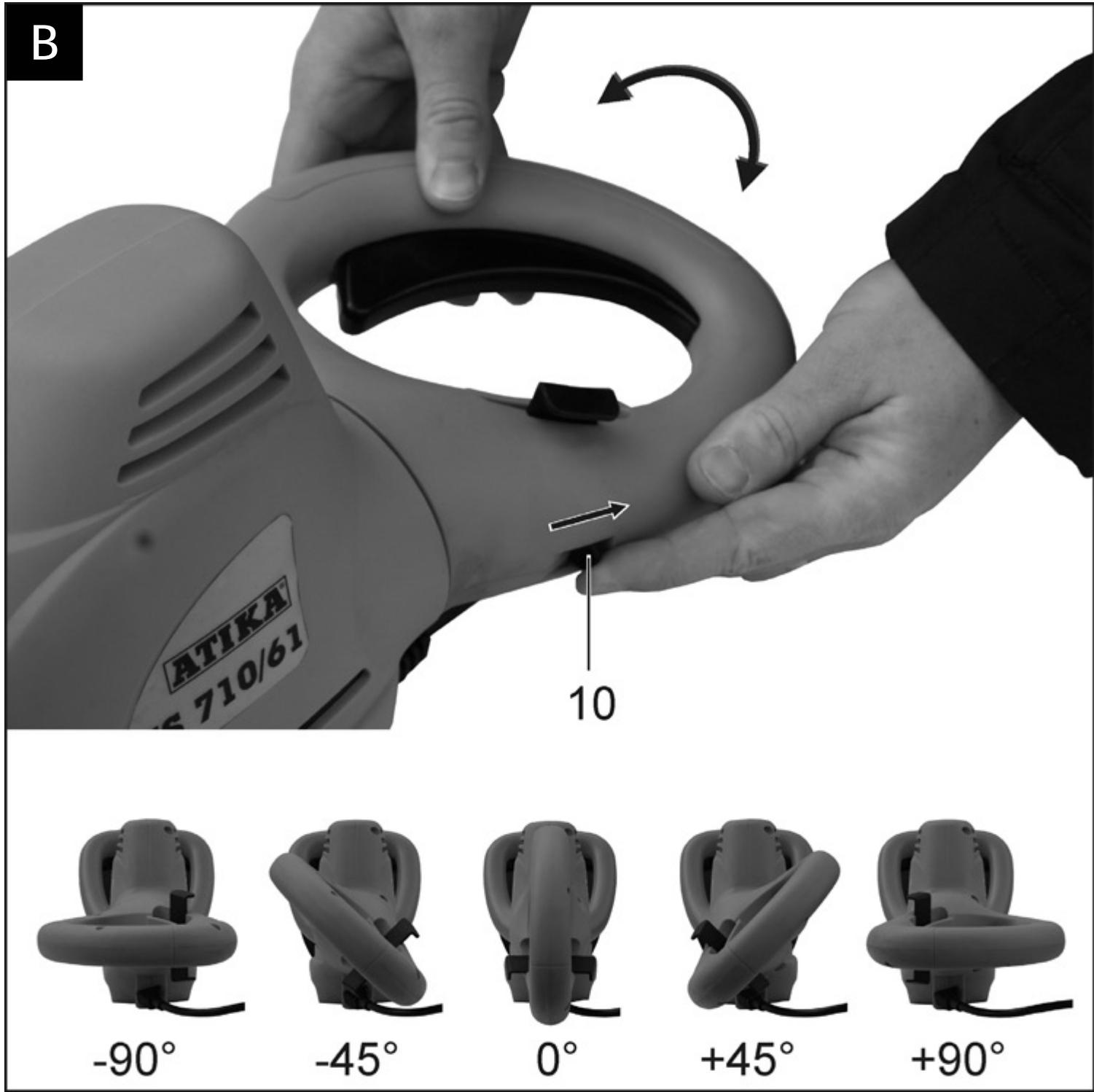

Nastavitve škarij zaŽivo.Mejo

Zavrtite ročaj, Stran 3 Sika B

Ročaj lahko nastavite na 5 delovnih pozicij (raster 45^ )

1. Med nastavljanjem ne smete pritiskati na vklopno/izklopno stikalo na zadnjem ročaju (8).
2. Škarje zaŽivo mejo držite za sprednji ročaj (6, Stran 4, Slika B.
3. Stikalo (10) potisnite nazaj.
4. Zadnji ročaj (8) lahko zavrtite vŽeleno pozicijo.
5. Spustite stikalo (10) in pazite, da se bo zaskočilo. Ročaj je prittrjen.

Delovni napotki

Pred delom preverite naslednje:

• Je delovno mesti pospravljeno?
• Preden lahko začnete naprvo uporabljati, morate prebratī ta Navodila za uporabo, upoševati vse napotke in pravilno sestaviti naprvo po danih navodiliḥ!
• Prezračevalne reže morajo biti vedno Čiste.
• Pred rezanjem iz zhive(mejeprepoditezhivali,da jih ne bi poskodovali.

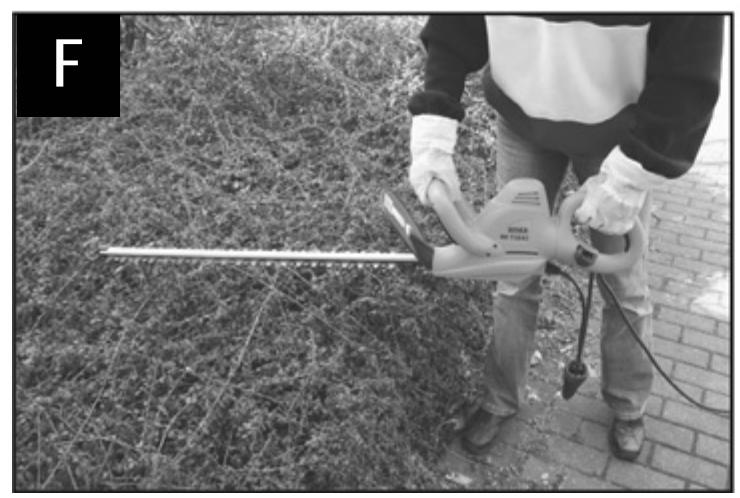

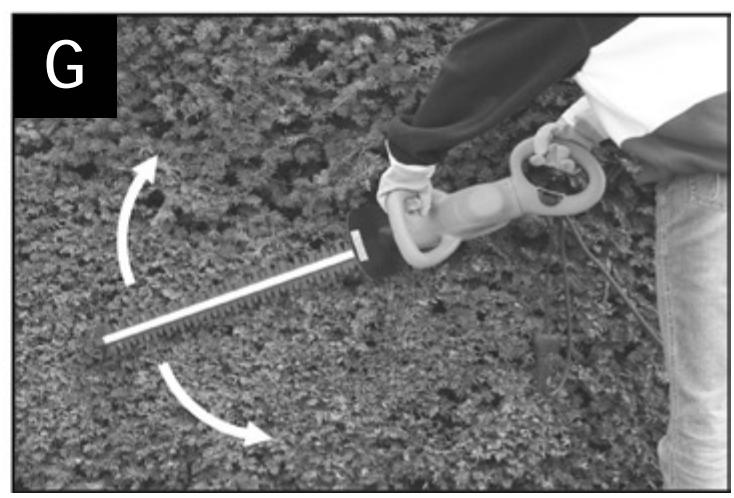

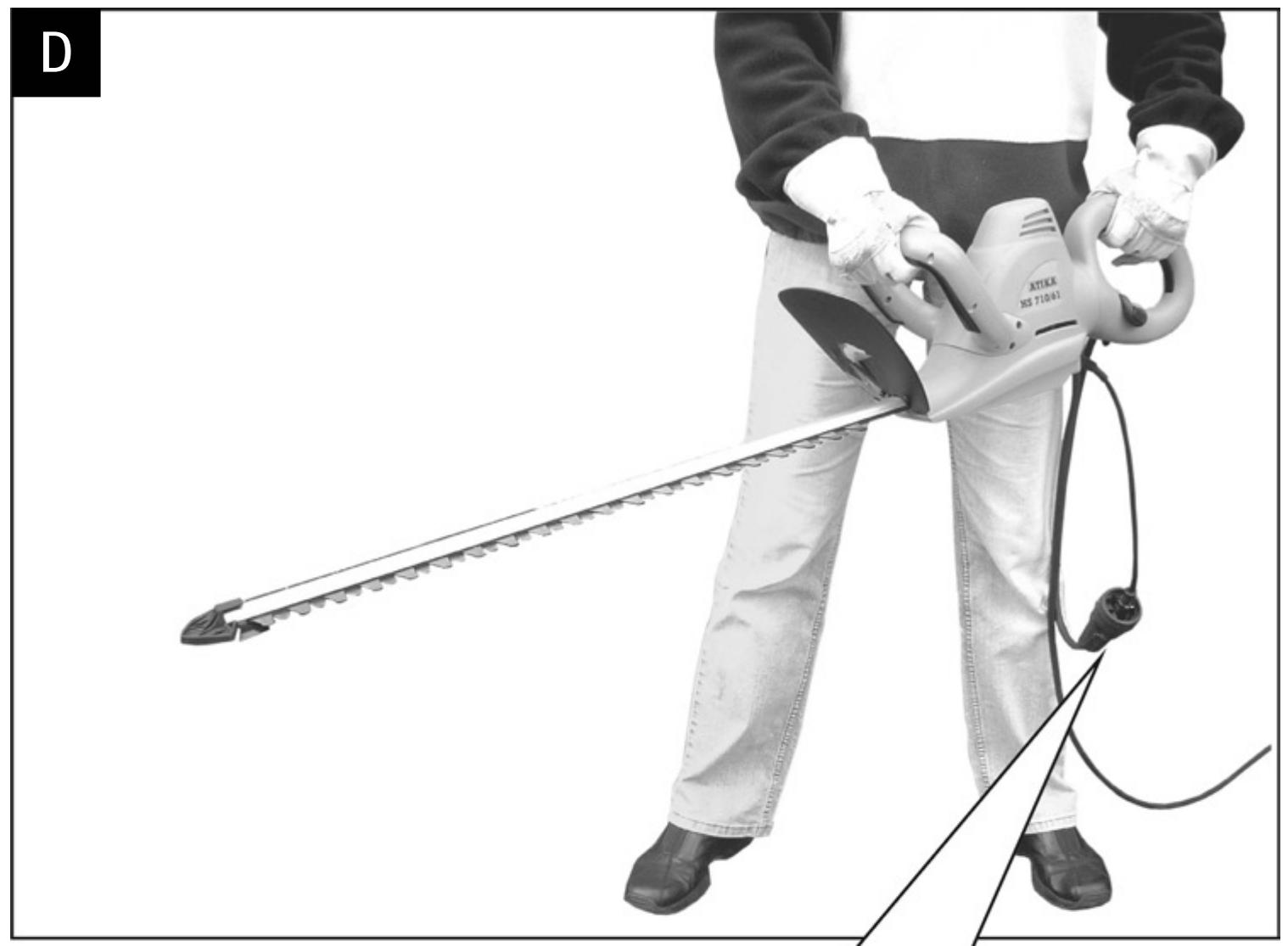

Deloskarjami za zivo mejo,Strani 4,Slike C-G

Potisnite varnostni šcit za roke nad rezilo in go trdno privijte.

Podajšek mora biti med rezanjem namesčen za škarjami zaŽivo.Mejo, da ga njena rezila ne bi mogla zagrabiti, Slika D.
Zaradi njihovih obojestranskih rezil lahko škarje premikatenaprej in nazaj ali z nihiljočimi gibi z ene strani na drugo, Slika G.
- Živo mejo najprej režite od strani in šele nato na njenem zgornjem robu.
- Zivo mejo režite od spodaj navzgor.

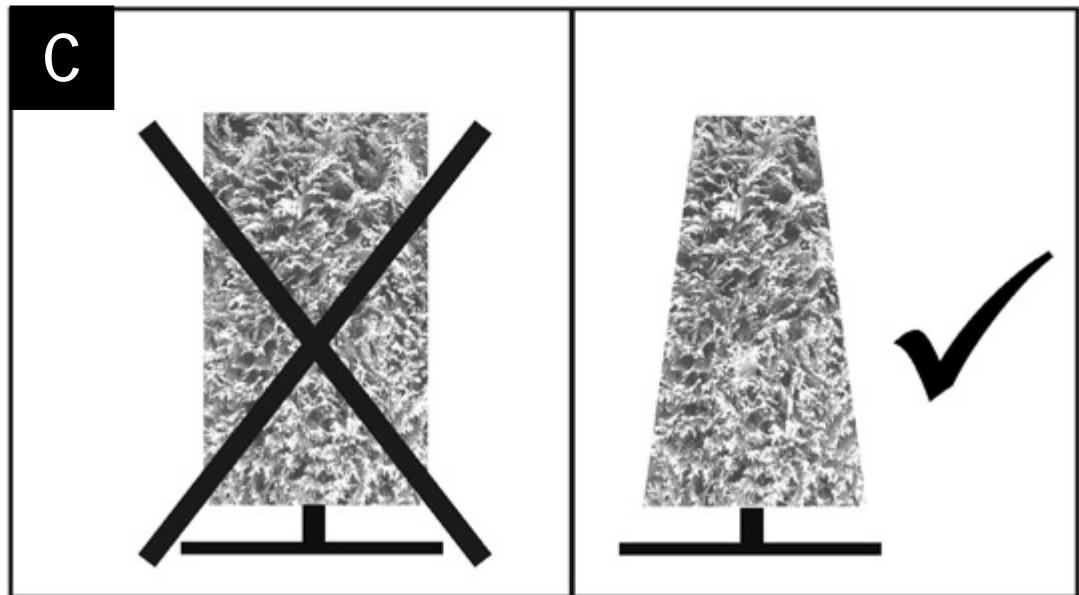

- Režite jo trapezasto, Sika C.
Vzdolž zive meje napnite vrvico, Če Želite zgornji rob porezati enakomerno.
- Iz zive meje morate nujno odstraniti tujke (npr.Žico), saj lahko le-ti poskodujejo rezila škarij.

Nujno upostevajte varnostne napotke na strani 68.

Vzdrževanje in nega

Pred vsakim vzdrrzevanjem in cischenjem izvlecite vtic napajalnega kabla iz vticnice.

Varnostne naprave, ki ste jih sneli s stroja zaradi vzdhrževanja ali cisčenja, morate po končanih delih ponovno pravilno montirati in preveriti njihovo delovanje.

Uporabljaje samo originalne dele. Drugi deli lahko povzrocijo nepričakovane poskodbe in materialno škodo.

Da bi škarje Še naprej brezhibno delovale, upoštevajte naslednje:

Redno cistite in oljite vse gibljive dele.
Očistite oz. posesajte zračnike.
- Rezil nikoli ne Čistite z vodo → nevarnost korozije!

Nikoli ne uporabljaje masti!

Uporablajte okolju prijazno olje.

Skladisčenje

Izvlecite vtic iz vticnice.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok.
  Pred daljšim skladisčenjem upoševajte naslednje napotke, da zagotovite dolgoŽiviljensko dobo in brezhibno delovanje naprave:

• Temeljito očistite napravo.
  Vse gibljve dele naoljite z ekoloskim oljem.

Nikoli ne uporabljaje masti!

Na rezil potisnite zašcitno prevleko.

Garancija

Motnja	Mogoč vzrok motnje	Odprava motnje (izvlecite vtič iz vtičnice)
Škarje ne delujejo.	• ni toka • izpad toka • defektni kabelski podaljšek • poškodovana varovalka • okvara motorja ali stikala	• Preverite priključek • Preverite priključek • preverite kabel, poškodovanih kablov ne uporabljajte več • Sicherung wechseln • Motor ali stikalo naj pregleda ali popraví strokovnjak za elektriko s koncesijo.
Škarje režejo s prekinitvami	• poškodovan kabel • notranja napaka • poškodovano vklopno/izklopno stikalo	• Preverite priključek • Obrnite se na proizvajalca oz. pristojno servisno službo • Obrnite se na proizvajalca oz. pristojno servisno službo
Motor deluje, rezila mirujejo	• notranja napaka	• Obrnite se na proizvajalca oz. pristojno servisno službo
Rezila se segrevajo	• rezila so topa • rezila so poškodovana • Rezila se ne mažejo => trenje	• rezila raj Vam nabrusijo • zamenjaje rezila • naoljite rezila
Motor brni, rezila mirujejo	• rezila so zablokirana	• odstranite tujek

Tehnični podatki

Oznaka tipa	HS 710/71	HS 710/61
Model	HS 710/71	HS 710/61
Moč motorja P1	710 W
Napetost omrežja / Frekvenca omrežja	230 V~ / 50 Hz
Število vrtljajev prostega teka n0	1600 min-1
Dložina rezil	710 mm	610 mm
Dolžina reza	630 mm	534 mm
Debelina rezila	1,8 mm
Prepust za veje	22 mm
Nastavitev ročaja	±90° (180°)
Vibracija dlan-roka sprejat po EN 1033/DIN 45675	avhw= < 2,05m/s2
Vibracija dlan-roka zadaj po EN 1033/DIN 45675	avhw= < 3,77m/s2
Jakost zvoka Lwa (v skladu s mernico 2000/14/EG)	izmerjena jakost zvoka 100,2 dB (A)
	zagotovljena jakost zvoka 103,2 dB (A)
Nivo zvočnegā tlaka LPA (v skladu s mernico 2000/14/EG)	87,2 dB (A)
Masa	ca. 4,2 kg	ca. 3,3 kg
Varnostni razred	II

Seriennummer

Serial number

Numéro de série

Seriove cislo

Serienummer

Sorozatszam

Serijski broj

Numero di serie

Serienummer

Numer seryjny

Serienummer

Seriove cislo

Serijska stevilka

ATIKA GmbH & Co. KG
