AD 4131 - Odšťavovač ADLER - Bezplatný návod na obsluhu

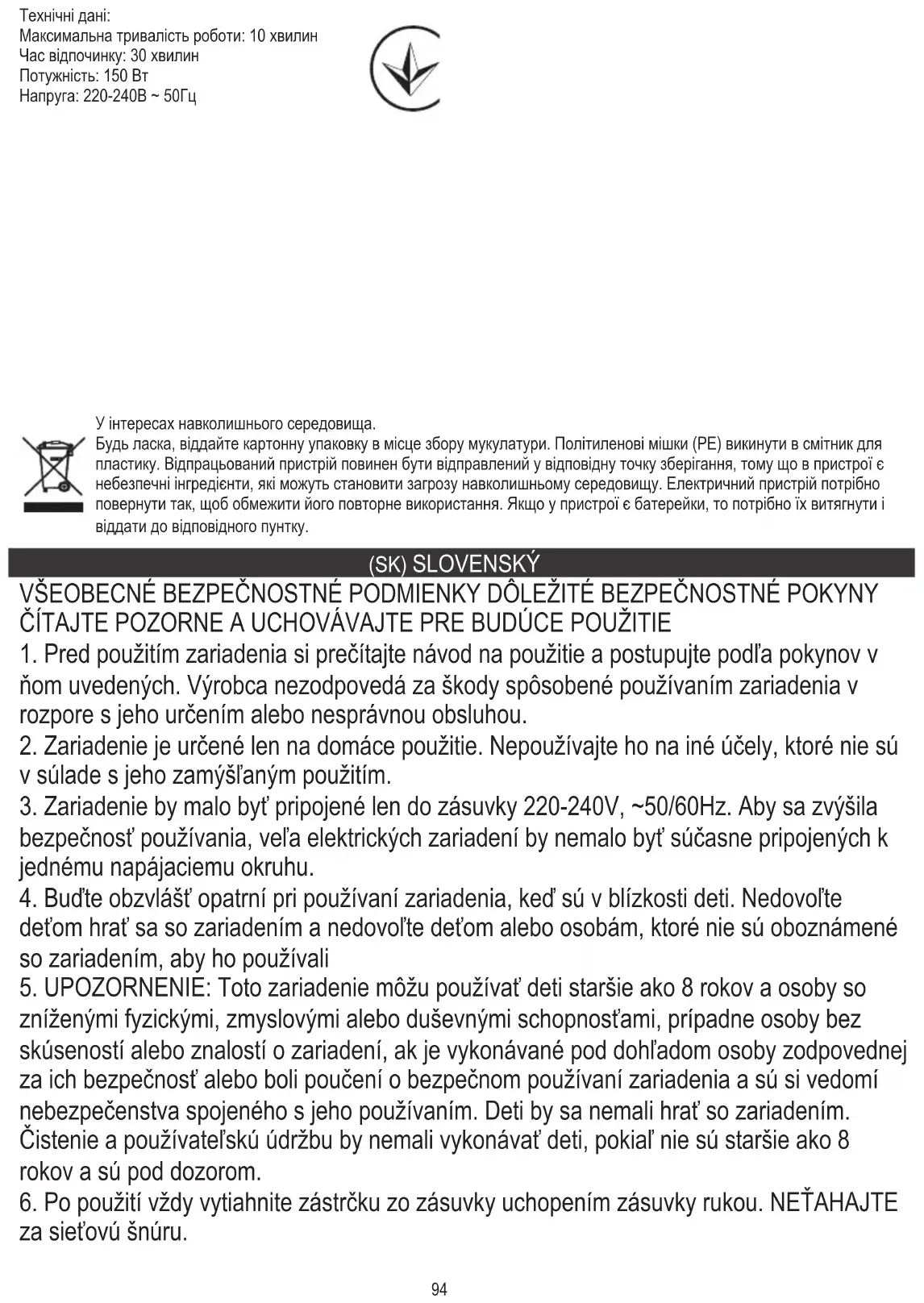

NÁVOD NA OBSLUHU AD 4131 ADLER

1. Pred použitím zariadenia si prečítajte návod na použitie a postupujte podľa pokynov v

ňom uvedených. Výrobca nezodpovedá za škody spôsobené používaním zariadenia v rozpore s jeho určením alebo nesprávnou obsluhou.

2. Zariadenie je určené len na domáce použitie. Nepoužívajte ho na iné účely, ktoré nie sú

v súlade s jeho zamýšľaným použitím.

3. Zariadenie by malo byť pripojené len do zásuvky 220-240V, ~50/60Hz. Aby sa zvýšila

bezpečnosť používania, veľa elektrických zariadení by nemalo byť súčasne pripojených k jednému napájaciemu okruhu.

4. Buďte obzvlášť opatrní pri používaní zariadenia, keď sú v blízkosti deti. Nedovoľte

deťom hrať sa so zariadením a nedovoľte deťom alebo osobám, ktoré nie sú oboznámené so zariadením, aby ho používali

5. UPOZORNENIE: Toto zariadenie môžu používať deti staršie ako 8 rokov a osoby so

zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, prípadne osoby bez skúseností alebo znalostí o zariadení, ak je vykonávané pod dohľadom osoby zodpovednej za ich bezpečnosť alebo boli poučení o bezpečnom používaní zariadenia a sú si vedomí nebezpečenstva spojeného s jeho používaním. Deti by sa nemali hrať so zariadením. Čistenie a používateľskú údržbu by nemali vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a sú pod dozorom.

zariadenie poveternostným vplyvom (dážď, slnko atď.) a nepoužívajte ho v podmienkach vysokej vlhkosti (kúpeľne, vlhké mobilné domy).

8. Pravidelne kontrolujte stav napájacieho kábla. Ak je napájací kábel poškodený, mal by

byť vymenený v špecializovanom servise, aby sa predišlo nebezpečenstvu.

9. Spotrebič nepoužívajte s poškodeným napájacím káblom alebo ak spadol alebo sa

poškodil iným spôsobom alebo nefunguje správne. Zariadenie sami neopravujte, pretože by mohlo dôjsť k úrazu elektrickým prúdom. Vráťte poškodené zariadenie do príslušného servisného strediska na kontrolu alebo opravu. Akékoľvek opravy môžu vykonávať iba autorizované servisné strediská. Nesprávne vykonaná oprava môže spôsobiť vážne nebezpečenstvo pre používateľa.

10. Umiestnite zariadenie na chladný, stabilný, rovný povrch, ďaleko od horúcich

kuchynských spotrebičov, ako sú: elektrický sporák, plynový horák atď...

11. Zariadenie nepoužívajte v blízkosti horľavých materiálov.

12. Napájací kábel nesmie visieť cez okraj stola ani sa dotýkať horúcich povrchov.

13. Pred čistením alebo po použití vytiahnite zástrčku zo zásuvky tak, že ju budete držať

rukou. NEŤAHAJTE za sieťovú šnúru.

14. Nepoužívajte prístroj v blízkosti vody, napr. v sprche, vani alebo nad umývadlom s

vytiahnite zástrčku zo zásuvky. Keď je zariadenie pripojené k elektrickej sieti, nedávajte ruky do vody. Pred opätovným použitím ho musí skontrolovať kvalifikovaný elektrikár.

17. Nemanipulujte a nepoužívajte prístroj mokrými rukami.

20. Pre dodatočnú ochranu sa odporúča inštalovať prúdový chránič (RCD) do elektrického

obvodu s menovitým zvyškovým prúdom nepresahujúcim 30 mA. Prosím, poraďte sa s elektrikárom.

21. Pred zapnutím zariadenia sa uistite, že sú všetky diely správne nainštalované.

22. VAROVANIE: Pri manipulácii s čepeľami buďte opatrní

demontážou alebo čistením.

24. VAROVANIE: Zariadenie nepoužívajte, ak sú rotujúce čepele poškodené.

25. VAROVANIE: Pred výmenou zariadenia alebo pred priblížením sa k častiam, ktoré sa

počas používania pohybujú, zariadenie vypnite a odpojte.

26. Používajte iba príslušenstvo dodané výrobcom.

27. Keď je zariadenie v prevádzke, nevkladajte ruky ani žiadne predmety do otvoru

podávača. Tlačidlo používajte iba na tento účel.

28. Mäso by sa malo vkladať do otvoru podávača počas prevádzky zariadenia, nie je

dovolené napĺňať otvor podávača ovocím alebo zeleninou, keď je zariadenie zastavené.96

29. Dávajte pozor, aby ste stroj nepreťažili, nepoužívajte príliš veľkú silu na pretláčanie

produktov cez podávač.

30. Vždy odpojte zariadenie zo siete, keď ho nepoužívate alebo ho chcete vyčistiť.

31. Nerozoberajte zastrihávač, pokiaľ je zapojený do elektrickej zásuvky.

32. Na čistenie nepoužívajte drsné drôtenky ani abrazívne čistiace prostriedky.

33. Motorovú jednotku neponárajte do vody ani inej tekutiny.

3. Swing Switch 4. Aretačný krúžok

8. Extrakčný posúvač 9. Zásobník na šťavu 10. Stláčacia trubica

11. Odsávacia skrutka 12. Filtračná sieťka 13. Odsávací kryt

Funkcia mlynčeka na mäso (iba v AD4131)

14. Tlačidlo na mlynček na mäso 15. Podnos na jedlo 16. Plniaca trubica

17. Podávacia skrutka 18. Krížový nôž 19. Rezný kotúč 3mm

20. Kotúč rezný 5mm 21. Kotúč rezný 8mm 22. Upevňovací krúžok

23. Klobásová príloha

Výrobník šalátov (iba v AD4131)

24. Tlačidlo na prípravu šalátu 25. Rúrka na prípravu šalátu

26. Kryt rúry na prípravu šalátu27. Krájač

28. Skartovačka 29. Mačkadlo

Pred prvým použitím:

1. Pred prvým použitím odstráňte všetok obalový materiál.

2. Vyčistite zariadenie a všetky nástavce teplou vodou zmiešanou so saponátom na umývanie riadu.

3. Osušte suchou a mäkkou utierkou alebo papierovou utierkou.

Popis tlačidla: Prístroj má na ovládanie 1 kolískový spínač. 3 funkcie prepínača sú nasledovné: I : Toto zapne zariadenie. Po stlačení bude fungovať až do vypnutia. O: Poloha vypnutá. Keď je spínač v tejto polohe, zariadenie sa vypne. R: Spätne. Po stlačení sa motor pretočí na spiatočku. Šnek/krájač sa bude otáčať opačným smerom v porovnaní s normálnou prevádzkou. Po uvoľnení sa zariadenie prepne do polohy Off. Modely odšťavovačov AD4130 a AD4131: Pár extraktorov k rámu. (Obrázok E. Strana 3) Vložte extraktor do rámu zarovnaním stredu na vstupe so značkou trojuholníka (tak, aby ukazovala na tri upevňovacie prvky na extraktore). (Obrázok E. Strana 3) Potom otočte odsávač proti smeru hodinových ručičiek, kým nezacvakne. (Obrázok E. Strana 3) Zarovnajte šesťhranný hriadeľ špirálovej vrtule s otvorom v ráme a zatlačte ho až na koniec. (mierne otočte špirálovú vrtuľu, aby ste dosiahli dobré zarovnanie) (Obrázok F, G . Strana 4) Vložte koniec odšťavovacieho filtra s hrubým otvorom do chvosta špirálovej vrtule a zaistite tri upevňovacie prvky do troch otvorov v extraktore Nesprávne zarovnajte tri upevňovacie prvky na kryte extraktora s tromi upevňovacími prvkami na kryte extraktora a vodorovne ich zatlačte dovnútra a potom pripevnite kryt k extraktoru otáčaním proti smeru hodinových ručičiek. (Obrázok H. Strana 4) Umiestnite nádobu na šťavu vedľa rámu stroja s otvorom priamo pod výstupom rámu. (Prepážka nádoby by mala byť namontovaná v nádobe vopred, aby zablokovala penu v šťave) (Obrázok H1. Strana 5) Nádobu na zvyšky umiestnite pod výpust zvyškov z rámu, blízko nádoby na šťavu. (Obrázok H2. Strana 5) Namontujte zásobník na horný koniec vstupného valca. Podnos umožňuje nakladanie potravinového materiálu, ako je hrozno alebo jahody. Pripojte sa k zdroju napájania a pripravte sa na spustenie. (Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypínač v polohe97 Off.) Očistite materiál a nakrájajte ho na kúsky dostatočne malé, aby prešli cez vstup a položte ich na podnos. POZOR: Akékoľvek tvrdé jadro, semená, šupka alebo škrupina by mali byť vopred odstránené. Mohla by sa zaseknúť v zariadení alebo zablokovať otvory na odsávanie šťavy. Stlačením tlačidla ON spustíte a stlačením tlačidla R spustíte spiatočku. Potom znova stlačte tlačidlo Zapnúť, aby sa stroj spustil a zostal v prevádzke menej ako 10 minút. Nedotýkajte sa vypínača mokrými rukami, aby ste predišli úrazu elektrickým prúdom, úniku alebo požiaru. Vložte potravinový materiál cez vstup a zatlačte ho dnu pomocou pripojeného posúvača potravín. NEPOUŽÍVAJTE ŽIADNE KOVOVÉ NÁDOBIE ANI INÉ PREDMETY NAMIESTO PRIPOJENÉ TLAČIDLO. Na zatlačenie potravinového materiálu sa musí použiť primeraná sila, nie nadmerná, ale dostatočná na presné odrezanie. (Do prívodu nevkladajte prsty ani iné predmety! Ak je nádoba na zvyšky/šťavu plná, odpojte napájanie a pred opätovným spustením ju vyprázdnite a vyčistite. ） Po dokončení vypnite zariadenie stlačením vypínača ON/OFF a keď z výstupu nevyteká žiadna šťava, odpojte napájanie. Vylúhovanú šťavu treba vypiť čo najskôr. Čím dlhšie bude šťava vystavená vzduchu a slnku, tým bude menej výživná. Zvyšná dužina by mala byť zlikvidovaná čo najrýchlejšie. Buď vyhodením, alebo sa dá vysušiť a použiť ako doplnok vlákniny. Napríklad jablkovú dužinu možno použiť pri pečení alebo výrobe pečiva, pretože má intenzívnu chuť jabĺk a neuvoľňuje do cesta vodu ani šťavu. Nedotýkajte sa vypínača mokrými rukami, aby ste predišli úrazu elektrickým prúdom, úniku alebo požiaru. Mlynček na mäso (iba AD4131) Zostavte prívodnú trubicu Vložte plniacu trubicu do rámu zarovnaním stredu na vstupe so značkou trojuholníka (tak, aby ukazovala na tri upevňovacie prvky na extraktore). Potom otočte podávacou trubicou proti smeru hodinových ručičiek, kým nezacvakne. (Obrázok I. Strana 6) Zarovnajte šesťhranný hriadeľ podávacej skrutky s otvorom v ráme a zatlačte ho až na koniec. (mierne otočte špirálovú vrtuľu, aby ste dosiahli dobré zarovnanie) (Obrázok J. Strana 6) Nasaďte krížový nôž na podávaciu skrutku (na prednom bode podávacej skrutky je tvar so 4 uhlami na umiestnenie krížového noža. (Obrázok K. Strana 6) Po umiestnení krížového noža nasaďte rezací kotúč na podávaciu skrutku. (Obrázok L. Strana 6) Naskrutkujte upevňovací krúžok na kŕmnu trubicu, aby ste upevnili časti príslušenstva kŕmnej trubice. Umiestnite podnos s jedlom na hornú časť plniacej trubice Posuňte posúvač na podnos, dokončite prípravu funkcie mlynčeka na mäso. Zapojené, pripravte sa na prácu. Uistite sa, že je produkt v režime vypnutia. chcete , stlačte tlačidlo ON stlačte tlačidlo R pre spätný chod. spustite a nechajte stroj v prevádzke menej ako 10 minút. Nedotýkajte sa vypínača mokrými rukami, aby ste predišli úrazu elektrickým prúdom, úniku alebo požiaru. Výroba klobásy (na výrobu klobásy použite mleté mäso) (Použite prosím obrázok M. Strana 6 ako príklad správneho poradia montáže):

1. Pripravíme mleté mäso

2. Odstráňte upevňovací krúžok a vložte nástavec na kebbe a hadičku na klobásy, potom priskrutkujte upevňovací krúžok, aby ste diely znova pripevnili. 3. Pripojte obal na klobásu na hadičku klobásy. Vložte mleté mäso do plniacej trubice, potom sa mleté mäso naplní do obalu na klobásu. Klobása pripravená. Krájač zeleniny (iba model 4131) Vložte zariadenie na výrobu šalátov do stroja a otočte poistný krúžok v smere hodinových ručičiek, aby ste zaistili zariadenie na výrobu šalátov na stroji. (Obrázok č. Strana 7) Zdvihnite kryt zariadenia na prípravu šalátov, vyberte bubon, ktorý je potrebné použiť, a umiestnite ho do zariadenia na výrobu šalátov. (Niekedy sa odporúča posunúť bubon doľava a doprava, aby šesťhranná skrutka zapadla do správnej polohy pred prechodom na ďalší krok) (Obrázok O. Strana 7) Zatlačte veko smerom nadol a aplikujte miernu silu, aby ste sa uistili, že veko bubna výrobníka šalátu je pevne pripevnené.98 Uistite sa, že vypínač je v polohe Off. Zapojte zariadenie do elektrickej siete. Stlačením tlačidla ON zapnite zariadenie a potom stlačením tlačidla R vráťte smer, aby ste sa uistili, že sú diely správne zmontované. Spustite a nechajte stroj v prevádzke menej ako 10 minút. Nedotýkajte sa vypínača mokrými rukami, aby ste predišli úrazu elektrickým prúdom, úniku alebo požiaru. Vložte jedlo do trubice na výrobu šalátu a pomocou posúvača zatlačte jedlo do trubice na výrobu šalátu. Vytiahnite napájaciu zástrčku a uveďte stroj do vypnutého stavu. Zdvihnite kryt trubice na výrobu šalátu. Vyberte bubon. (Obrázok P. Strana 7) Otočte poistný krúžok proti smeru hodinových ručičiek a potom vyberte trubicu na výrobu šalátu zo stroja. Technické dáta: Maximálna doba pôsobenia: 10 minút Čas odpočinku: 30 minút Výkon: 150 W Napätie: 220-240V ~ 50Hz Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast. Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie. Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad!99

Ak si chcete kúpiť náhradné diely alebo uplatniť akúkoľvek reklamáciu, kontaktujte priamo predajcu, ktorý účtenku vystavil.
