AD 4131 - Şirəçəkən ADLER - Pulsuz istifadəçi təlimatı

Məhsul növü	Aksessuarlarla çoxfunksiyalı şirəçəkən
Model	AD 4131
Brend	Adler
Elektrik təchizatı	220-240 V ~ 50/60 Hz
Əsas funksiyalar	Sonsuz vintli şirəçəkmə, ətçəkən, tərəvəz doğrayan (salat qabı), kolbasa aksesuarı
Davamlı işləmənin maksimum müddəti	10 dəqiqədən az
Materiallar	Plastik mühərrik bloku, paslanmayan polad hissələr (bıçaqlar, filtrlər), plastik qablar
Qablaşdırmanın məzmunu	Mühərrik bloku, çıxarma vinti, şirə filtri, qapaq, şirə qabı, pulpa qabı, itələyici, lövhə, ətçəkən aksesuarları (bıçaq, 3/5/8 mm disklər, qidalandırma vinti, halqa), kolbasa aksesuarı, salat qabı aksesuarı (dilimləyici, doğrayıcı, döyücü)
Baxım və təmizlik	Çıxarılan hissələri sabunlu isti su ilə təmizləyin; mühərrik blokunu suya batırmayın; filtrlər üçün fırça istifadə edin
Təhlükəsizlik	Yandırma (I), Söndürmə (O) və Tərs (R) vəziyyətləri olan keçid açarı; həddindən artıq yüklənmədən qorunma (göstərilməyib, lakin tövsiyə olunur); zədələnmiş bıçaqlarla istifadə etməyin
Çəki	Təxminən 3,5 kq (təxmini)
Ölçülər (təxmini)	30 x 20 x 40 sm (təxmini)
Təmir oluna bilmə	Təmir yalnız səlahiyyətli mərkəz tərəfindən; elektrik kabeli dəyişdirilə bilər
Ümumi məlumat	Yalnız məişət istifadəsi üçün; başqa məqsədlər üçün istifadə etməyin; ətraf mühitə hörmət: qablaşdırmanı çeşidləyin və cihazın istifadə müddəti bitdikdə onu təkrar emal edin

Tez-tez sorulan suallar - AD 4131 ADLER

AD 4131 şirəçəkənini necə yığmaq olar?

Çıxarma vintini çərçivə ilə hizalayın, şirə filtrini daxil edin, qapağı saat əqrəbi əksinə çevirərək bərkidin, sonra şirə və pulpa qablarını qoyun.

Şirəçəkəndən hansı qidaları keçirə bilərəm?

Alma, kök, kərəviz, çuğundur kimi sərt meyvə və tərəvəzlər. Şirə çıxarmadan əvvəl sərt çəyirdəkləri, iri toxumları və qalın qabıqları çıxarın.

Tərs (R) funksiyasından necə istifadə etməli?

Cihaz tıxanarsa, vintin əks istiqamətdə dönməsi və qidaları açması üçün R (tərs) düyməsini basın. Dayandırmaq üçün buraxın.

Davamlı istifadənin maksimum müddəti nədir?

Cihazı ardıcıl olaraq 10 dəqiqədən artıq işlətməyin. Yenidən istifadə etməzdən əvvəl soyumasını gözləyin.

Şirə filtrini necə təmizləməli?

Pulpanı çıxarmaq üçün isti su altında təmizlik fırçası (daxil deyil) istifadə edin. Filtri zədələyə biləcək metal əşyalardan istifadə etməyin.

Mühərrik blokunu su ilə yuya bilərəmmi?

Xeyr, mühərrik blokunu, kabeli və ya fişi heç vaxt suya batırmayın. Onu nəm parça ilə təmizləyin.

Ətçəkən (AD4131) necə yığılır?

Qidalandırma borusunu çərçivəyə bərkidin, qidalandırma vintini daxil edin, çarpaz bıçağı, istədiyiniz kəsmə diskini qoyun, sonra bərkitmə halqasını vidalayın.

Kolbasa aksesuarından necə istifadə etməli?

Doğranmış ət hazırlayın, ətçəkənin bərkitmə halqasını çıxarın, kolbasa borusunu və dayağını qoyun, halqanı yenidən vidalayın. Bağırsağı boruya keçirin və əti daxil edin.

Tərəvəz doğrayan (salat qabı) funksiyasından necə istifadə etməli?

Salat qabını mühərrik blokuna kilidləyin, istədiyiniz kəsmə tamburunu qoyun, qapağı bağlayın, tərəvəzləri boruya daxil edin və itələyici ilə itələyin.

Nasazlıq halında nə etməli?

Cihazı dərhal elektrik şəbəkəsindən ayırın. Özünüz təmir etməyə çalışmayın. Adler səlahiyyətli xidmət mərkəzinə müraciət edin.

İSTİFADƏÇİ TƏLİMATNAMƏSİ AD 4131 ADLER

(AZ) istifadəçi kitabçası -

ÜMUMİ TƏHLÜKƏSİZLİK ŞƏRTLƏRİ ƏHƏMİYYƏTLİ TƏHLÜKƏSİZLİK TƏLİMATLARINI DİQQƏTLə OXUYUN Və GƏLəCəK İSTİFADə ÜÇÜN SAXLAYIN

1. Cihazı istifadə etməzdən əvvəl istifadəçi təlimatını oxuyun və orada olan təlimatlara əməl edin. İstehsalçı cihazın təyinatı üzrə istifadə edilməməsi və ya düzgün işləməməsi nəticəsində dəyən ziyana göre məsuliyyət daşımır.
2. Cihaz yalnız evdə istifadə üçündür. Onu təyinatına uyğun olmayan digər məqsədlər üçün istifadə etməyin.
3. Cihaz yalnız 220-240V, \~50/60Hz rozetkaya qosulmalıdır. İstifadə təhlükəsizliyini artırmaq üçün bir çox elektrik cihazı eyni vaxtda bir elektrik dövrəsinə qosulmamalıdır.
4. Uşaqlar ətrafda olduqda cihazdan istifadə edərkən xüsusilə diqqətli olun. Uşaqların cihazla oynamasına icazə verməyin və uşaqların və ya cihazla tanış olmayan şəxslərin ondan istifadə etməsinə icazə verməyin
5. XÖBÖRDARLIQ: Bu avadanlıq 8 yaşdan yuxarı uşaqlar və fiziki, duyğu və ya əqli qabiliyyəti zəif olan şəxslər və ya avadanlıq haqqında təcrübəsi və ya biliyi olmayan şəxslər tərəfindən istifadə oluna bilər, əgər bu avadanlıqdan məsul şəxsin nəzarəti altında həyata keçirilirsə. onların təhlükəsizliyi və ya onlara cihazın təhlükəsiz istifadəsi ilə bağlı təlimatlar verilmişdir və onun istifadəsi ilə bağlı təhlükələrdən xəbərdardırlar. Uşaqlar avadanlıqla oynamamalıdırlar. Təmizləmə və istifadəçi baxımı, 8 yaşdan yuxarı olmadığıda və nəzarət altında olmadığıda, uşaqlar tərəfindən həyata keçirilməməlidir.
6. İstifadədən sonra həmişə rozetkadan əlinizlə tutaraq fişini rozetkadan çıxarın. Şəbəkə şnurunu ÇƏKMƏYİN.
7. Şnurun, fişin və ya bütün cihazı suya və ya hər hansı digər mayeyə batırmayın. Cihazı hava şəraitinə (yağış, günəş və s.) məruz qoymayın və ya yüksək rütubətli şəraitdə (hamam otaqları, nəm mobil evlər) istifadə etməyin.
8. Elektrik kabelinin vəziyyətini vaxtaşırı yoxlayın. Elektrik kabeli zədələnibsə, təhlükənin qarşısını almaq üçün onu mütəxəssis təmir müəssisəsi ilə əvəz etmek lazımdır.
9. Cihazı zədələnmış elektrik kabeli ilə və ya yerə düşmüş və ya hər hansı başqa şəkildə zədələnmışsə və ya düzgün işləmirsə istifadə etməyin. Cihazı özünüz təmir etməyin, çünki bu, elektrik şokuna şəbəb ola bilər. Zədələnmış cihazı yoxlama və ya təmir üçün müvafiq xidmət mərkəzinə qaytarın.
   İstənilən təmir işləri yalnız səlahiyyətli xidmət məntəqələri tərəfindən aparıla bilər. Düzgün yerinə yetirilməmiş təmir istifadəçi üçün ciddi təhlükə ilə nəticələnə bilər.
10. Cihazı sərin, dayanıqlı, düz bir səthə, isti mətbəx cihazlarından uzaqda yerleşdirin, məsələn: elektrik sobası, qaz sobası və s...

11. Cihazı yanan materialların yanında istifadə etməyin.

12. Elektrik kabeli masanın kənarından asılmamalı və isti səthlərə toxunmamalıdır.

13. Təmizləməzdən əvvəl və ya istifadə etdikdən sonra rozetkadan əlinizlə tutaraq fişini elektrik rozetkasından çıxarın. Şəbəkə şnurunu ÇƏKMƏYİN.
14. Cihazı suyun yanında, məsələn, duşda, küvetdə və ya su ilə yuyulan lavabonun üstündə istifadə etməyin.
15. Cihazı heç vaxt axar suyun altında və ya içərisinə su damcılacaq şəkilde yumayın
16. Cihazın islanmasına icazə verməyin. Cihaz suya düşərsə, fişini dərhal rozetkadan çıxarın. Cihaz elektrik şəbəkəsinə qoşulduqda əllərinizi suya salmayın. Yenidən istifadə edilməzdən əvvəl ixtisaslı elektrikçi tərəfindən yoxlanılmalıdır.
17. Cihazı yaş əllərlə tutmayın və istifadə etməyin.
18. Cihazı hər dəfə işi bitirdikdən sonra söndürmek lazımdır.
19. Rozetkaya qoşulmuş cihazı nəzarətsiz qoymayın.
20. Əlavə qorumna üçün nominal kalıq cərəyanı 30 mA-dan çox olmayan elektrik dövrəsində kalıq cərəyan qurğusunun (RCD) quraşdırılması məqsədəuyğundur. Bunun üçün elektrikçi ilə məsləhətləşin.
21. Cihazı işə salmazdan əvvəl bütün hissələrin düzgün quraşdırıldığından əmin olun.
22. XƏBƏRDARLIQ: Bıçaqları idarə edərkən diqqətli olun kəsici bıçaqlar, maşını boşaltarkən və təmizləyərkən.
23. XÖBÖRDARLIQ: Həmişə nəzarətsiz qaldıqda və yılmadan, sökmədən və ya təmizləməzdən əvvəl cihazı elektrik şəbəkəsindən ayırın.
24. XÖBÖRDARLIQ: ∅gər fırlanan bıçaqlar zədələnibsə, avadanlıqdan istifadə etməyin.
25. XƏBƏRDARLIQ: Avadanlıqları dəyişdirməzdən və ya istifadə zamanı hərəkət edən hissələrə yaxınlaşmazdan əvvəl avadanlığı söndürün və ayırın.
26. Yalnız istehsalçı tərəfindən təmin edilən aksessuarlardan istifadə edin.
27. Cihaz işləyərkən qidalandırıcının ağzına əlinizi və ya hər hansı əşyanı qoymayın. Bu məqsədlə yalnız itələyicidən istifadə edin.
28. Aparat işləyərkən qidalandırıcının ağzına ət daxil edilməlidir, cihaz dayandıqda qidalandırıcının ağzını meyvə və ya tərəvəzlə doldurmağa icazə verilmir.
29. Maşını heddindən artıq yükləməmek üçün diqqətli olun, məhsulları qidalandırıcıdan itələmek üçün çox güç tətbiq etməyin.
30. İstifadədə olmadığıda və ya təmizləmek istədiyiniz zaman cihazı həmişə elektrik şəbəkəsindən ayırın.
31. Elektrik rozetkasına qosulmuş halda kəsicini sökməyin.
32. Təmizləmə üçün sərt təmizləyicilərdən və ya aşındırıcı təmizləyicilərdən istifadə etməyin.

33. Motor blokunu suya və ya hər hansı digər mayeyə batırmayın.

Yavaş şirəçəkən AD 4130 / AD4131

θsas məhsul vahidi

1. Ştepəli elektrik kabeli 2. Mühərrik bloku

2. Yelləncək açarı 4. Kilidləmə halqası

Ekstraksiya funksiyası

1. Şire qabı 6. Köpük filtri lövhesi 7. Pulpa qabı

2. Çıxarıcı itələyici 9. Şire qabı 10. Sıxma borusu

3. Çıxarma vinti 12. Filtr toru 13. Çıxarma qapağı

Ötçəkən funksiyası (Yalnız AD4131-də)

1. Ətçəkən maşın üçün itələyici 15. Yemək qabı 16. Qidalandırma borusu

2. Qidalanma vinti 18. Çarpaz bıçaq 19. Kəsme diski 3mm

3. Kəsmə diski 5mm 21. Kəsmə diski 8mm 22. Təsbit halqası

4. Kolbasa əlavəsi

Salat istehsalçısı (Yalnız AD4131-də)

1. Salat hazırlayan itələyici 25. Salat hazırlayan boru

2. Salat hazırlayan boru qapağı27. Dilimləyici

3. Parçalayıcı 29. Maşın

İlk istifadədən əvvəl:

1. İlk istifade etməzdən əvvəl bütün qablaşdırma materiallarını çıxarın.

2. Cihazı ve bütün elaveleri qabyuyan sabunla qarışdırılmış iliq su ile temizleyin.

3. Quru ve yumşaq dəsmal ve ya kağız dəsmal ile qurudun.

Düymə təsviri:

Cihazın işləməsi üçün 1 sallanan açar var.

I: Bu cihazı yandırır. Basdıqdan sonra sönənə qədər işləməyə davam edəcək.

O : Off mövqe. Açar bu vəziyyətdə olduqda cihaz söndürüləcək.

R: ters. Basıldıqda mühərrik tərsinə çevrilir. Burnu/dilimləyici normal işləmə ile müqayisədə əks istiqamətdə döneçək. Buraxıldıqda cihaz Off vəziyyətinə keçəcək.

Şirəçəkan Modellər AD4130 və AD4131:

Çarçivəyə Cüt Çıxarıcı. (Şəkil E. Səhifə 3)

Girişdəki mərkəzi üçbucaq işarəsi ilə hizalayaraq (çıxarıcıdakı üç bağlayıcıya işarə etmek üçün) çıxarıcını çərçivəyə daxil edin. (Şəkil E. Səhifə 3)

Sonra ekstraktoru klik səsinə qədər saat əqrəbinin əksinə çevirin. (Şəkil E. Səhifə 3)

Spiral pervanənin altıbucaqlı şaftını çerçivədəki çuxurla hizalayın və sonuna qədər itələyin. (yaxşı düzülme üçün spiral pervaneyi bir az fırladın) (Şəkil F,G . Səhifə 4)

Şirəsi filtrinin qaba deşikli ucunu spiral pervanenin quyruğuna daxil edin və üç bağlayıcını ekstraktordakı üç yuvaya bağlayın.

Yanlış - çıxarıcı qapağındaki üç bağlayıcını çıxarıcıdacıkı üç bağlayıcı ilə hizalayın və onları üfüqi şəkilde içəri iteləyin və sonra qapağı saat əqrəbinin əksinə fırladaraq çıxarıcıya əlava edin. (Şəkil H. Səhifə 4)

Şirə qabını maşın çarçivəsinin yanında, açılışı çərçivə çıxışının düz altında yerleşdirin. (Şirənin içindəki köpüyü tutmaq üçün qabın qabığı qaba əvvəlcəden quraşdırılmalıdır) (Şəkil H1. Şəhifə 5)

Qalıq qabını çərçivə qalıq çixişının altına, şirə qabının yanına qoyun. (Şəkil H2. Səhifə 5)

Tepsiyi giriş silindrinin yuxarı ucuna quraşdırın.

Üzüm və ya çiyələk kimi qıda materialının yüklənməsi üçün qablar.

Materialı təmizləyin və girişdən keçəcək qədər kiçik parçalara kəsin və tepsiye qoyun.

X∅B∅RDARLIQ:

Her hansı sert nüve, toxum, qabıq ve ya qabıq evvelceden çıxarılmalıdır. Çünkü o, cihazda ilişib qala biler ve ya şire çıxarma deliklerini bağlaya biler.

Elektrik cərəyanı, sızma və ya yanğının qarşısını almaq üçün elektrik açarına yaş əlla toxunmayın.

Qida materialını girişdən daxil edin və əlava edilmiş qıda itəlayicisi ile içəri itəlayin. QOŞULULAN İTƏCƏNİN ƏVVƏZİNƏ HƏR METAL ƏSYALAR VƏ YA BAŞQA OYNADAN İSTİFADƏ ETMƏYİN.

Qida materialını içeri iteləmek üçün lazımı miqdarda qüvvədən istifade edilməlidir, heddindən artıq deyil, tam olarak kəsilməsi üçün kifayətdir.

(Barmağınızı və ya hər hansı başqa eşyanı girişə qoymayın! Qalıq/şirə qabı doludursa, enerji təchizatını ayırın və boşaldın və yenidən işə başlamazdan əvvəl təmizləyin.)

Bitirdikdən sonra ON/OFF açarına basaraq cihazı söndürün və çıxışdan heç bir şirə çıxmadıqda enerji təchizatını ayırın.

Elektrik cərəyanı, sızma və ya yanğının qarşısını almaq üçün elektrik açarına yaş ellərlə toxunmayın.

ƏTÇIYANMASI (Yalnız AD4131)

Girişdeki merkəzi üçbucaq işarəsi ile hizalayaraq, qidalanma borusunu çerçivəye daxil edin (çıxarıcıdağı üç bağlayıcıya işarə etmek üçün).

Sonra qidalanma borusunu klik səsinə qəder saat əqrəbinin əksinə çevirin. (Şəkil I. Səhifə 6)

Çarpaz bıçağı qoyduqdan sonra kəsici diski qidalanma vintinə qoyun. (Şakil L. Səhifə 6)

Qidalanma borusu aksessuarının hissələrini düzəltmək üçün qidalanma borusuna bərkidici halqanı vidalayın.

İtələyicini yemək qabına qoyun, ətçəkən maşın funksiyasının hazırlanmasını bitirin.

Şəbəkə qoşuldu, işə hazır olun. Mahsulun söndürmə rejimində olduğundan əmin olun.

üçün ON düyməsini aşağı basın iş. tərsinə çevirmək üçün R düyməsini basın . maşını işə salın və 10 dəqiqedən az işləməyə davam edin.

Elektrik cərəyanı, sızma və ya yanğının qarşısını almaq üçün elektrik açarına yaş əllə toxunmayın.

Kolbasa hazırlanması (Kolbasa hazırlamaq üçün kıyılmış etdən istifadə edin)

(Lütfən, düzgün montaj qaydasına misal olaraq M şəklini istifadə edin. Səhifə 6):

1. Kıyılmış əti hazırlayın

2. Təsbit halqasını çixarın və kabab əlavəsini və kolbasa borusunu qoyun, sonra hissələri yeniden bərkitmek üçün bərkitmə halqasını vidalayın.

3. Kolbasa qabığını kolbasa borusuna birleşdirin. Kıyılmış eti qidalandırma borusuna qoyun, sonra qiymə kolbasa qabına doldurulacaq. Kolbasa hazırldır.

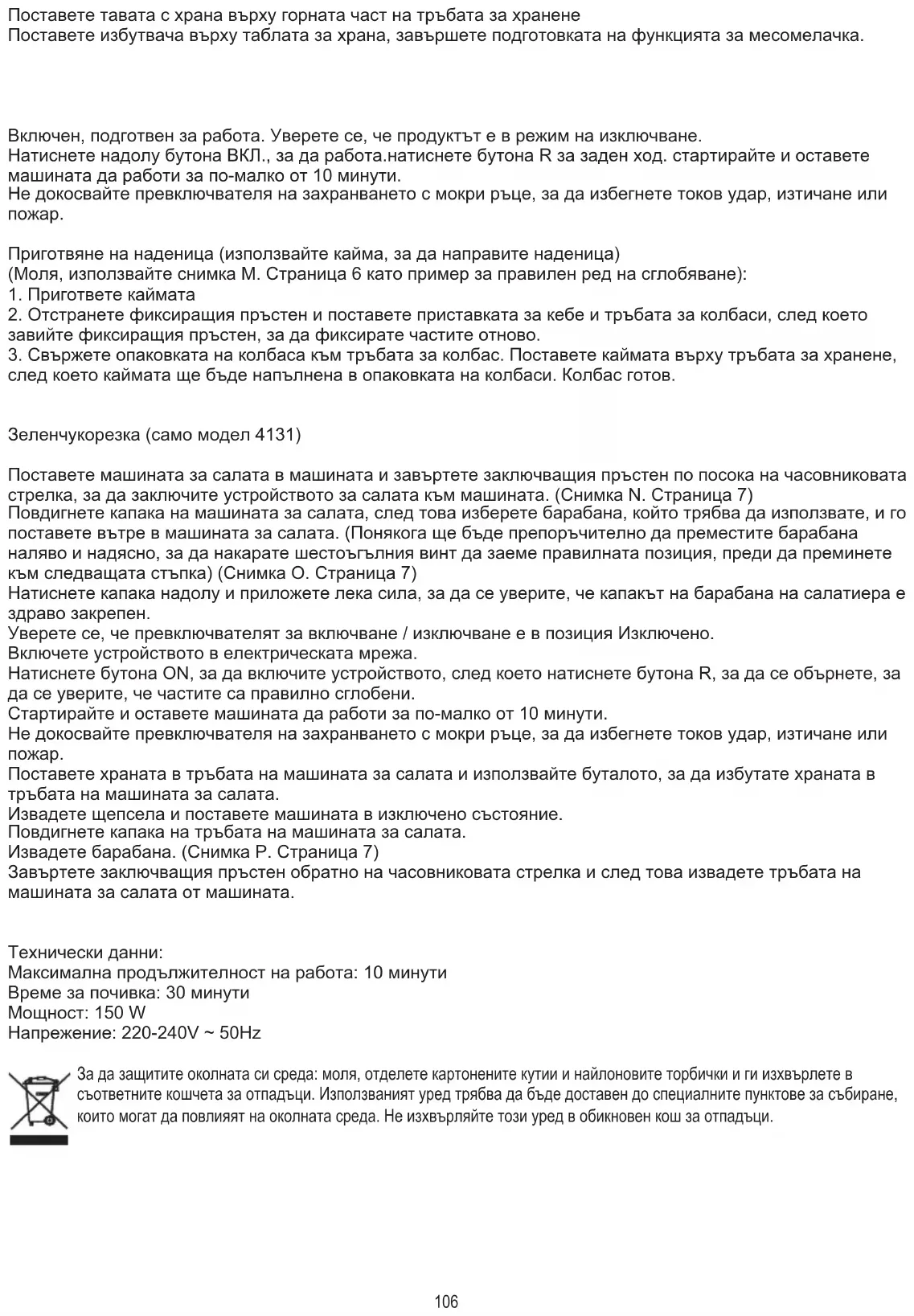

Tərəvəz Dilimləyicisi (Yalnız model 4131)

Salat istehsalçısının qapağını yuxarı qaldırın, sonra istifade edilməli olan barabanı seçin ve salat hazırlayıcının içerisinde qoyun. (Bøzen növbeti merheləye geçmezden evvel altıbucaqlı vintin lazımı vəziyyetə düşmesi üçün barabanı sola ve sağa herəket etdirmek tövsiye olunur) (Şekil O. Şehife 7)

Qapağı aşağı basın ve salat hazırlayan barabanın qapağının möhkem berkidilmesini temin etmek üçün azca gücü tətbiq edin.

Açma / Söndürme düyməsinin Off vəziyyətinde olduğundan əmin olun.

Cihazı elektrik şəbəkəsinə qoşun.

Cihazı yandırmaq üçün ON düyməsini aşağı basın, sonra hissələrin düzgün yiğıldığından əmin olmaq üçün geriyə çevirmək üçün R düyməsini basın.

Maşını işə salın və 10 dəqiqədən az işləməyə davam edin.

Elektrik cərəyanı, sızma və ya yanğının qarşısını almaq üçün elektrik açarına yaş əllə toxunmayın.

Yeməyi salat hazırlama borusuna qoyun və yeməyi salat hazırlama borusuna itələmek üçün itələyicidən istifadə edin.

Elektrik fişini çıxarın və maşını söndürülmüş vəziyyətə qoyun.

Salat istehsalçısı borusunun qapağını yuxarı qaldırın.

Barabanı çıxarın. (Şəkil S. Şehife 7)

Maksimum iş müddəti: 10 dəqiqe

İstirahət vaxtı: 30 dəqiqə

Güc: 150 W
