Typ produktu	Spájkovacia stanica
Značka	Weller
Model	WT 1014
Napájanie	230 V AC (odhad)
Maximálny výkon	150 W (špička)
Rozsah teplôt	100 - 450 °C (odhad)
Teplota v pohotovosti	Nastaviteľná od 100 do 300 °C alebo vypnutá
Časovač pohotovosti	Nastaviteľný od 1 do 99 minút alebo vypnutý
Časovač automatického vypnutia	Nastaviteľný od 1 do 999 minút alebo vypnutý
Funkcia Window	Nastaviteľný tolerančný rozsah ±1-99 °C
Uzamknutie	3-miestny kód (001-999)
Teplotný offset	Nastaviteľný ±40 °C (±72 °F)
Pevné teploty	2 nastaviteľné hodnoty, ktoré je možné aktivovať
Podsvietenie LCD	Nastaviteľné od 0 do 100 %
Voľnopotenciálový výstup	Voliteľne Zero Smog alebo robot
Kompenzácia potenciálu	4 režimy (priamy, nepriamy atď.)
Detekcia nástroja	Automatická
Kompatibilné hroty	Kompatibilné nástroje Weller (max 90 W trvalý výkon)
Rozmery (D x Š x V)	cca 150 x 100 x 80 mm (odhad)
Hmotnosť	cca 2 kg (odhad)
Údržba	Pravidelné čistenie a pocínovanie hrotu
Bezpečnosť	Uzemnenie, kompenzácia potenciálu
Náhradné diely a opraviteľnosť	Náhradné hroty, kompatibilné nástroje
Továrenské nastavenia	Resetovateľné kombináciou tlačidiel

Často kladené otázky - WT 1014 Weller

Ako nastaviť teplotu v pohotovosti?

V menu 1 vyberte 'Temp. Stand-by'. Môžete zvoliť OFF (vypnuté) alebo teplotu medzi 100 a 300 °C.

Ako aktivovať funkciu automatického vypnutia (Auto-Off)?

V menu 1 nastavte 'Čas OFF'. Môžete zvoliť OFF (vypnuté) alebo oneskorenie 1 až 999 minút. Po tomto čase sa ohrev vypne.

Čo robiť, ak displej zobrazuje '- - -'?

Táto správa znamená, že nástroj nie je detekovaný. Skontrolujte pripojenie nástroja k stanici. Ak problém pretrváva, nástroj môže byť chybný alebo nekompatibilný.

Ako uzamknúť stanicu?

V menu 1 vyberte 'LOCK'. Zadajte trojmiestny kód (001-999) a potvrďte. Na displeji sa zobrazí zámok. Nastavenia budú uzamknuté.

Ako odomknúť stanicu, ak som zabudol kód?

Stlačte tlačidlo menu, displej zobrazí 'ON'. Zadajte zabudnutý kód, ak si ho pamätáte. V opačnom prípade kontaktujte zákaznícky servis Weller na [e-mail].

Ako nastaviť teplotný offset?

V menu 1 vyberte 'OFFSET'. Zadajte hodnotu posunu ±40 °C (±72 °F) na prispôsobenie skutočnej teploty hrotu.

Ako vyčistiť hrot?

Pri prvom zahriatí pocínujte hrot na odstránenie oxidov. Počas používania udržujte hrot pocínovaný a pravidelne ho čistite vlhkou špongiou alebo vhodným čistiacim prostriedkom.

Aké hroty môžem použiť s WT 1014?

Používajte iba nástroje Weller kompatibilné so stanicou. Odporúčaný maximálny výkon je 90 W (150 W špička). Detekcia nástroja je automatická.

Ako resetovať stanicu na továrenské nastavenia?

Zapnite stanicu a súčasne stlačte tlačidlá Exit, UP a DOWN na 3 sekundy. Všetky parametre sa vrátia na predvolené hodnoty.

Ako nakonfigurovať výstup Zero Smog?

V menu 2 nastavte 'Voľnopotenciálový spínací výstup' na 'ES FE' (továrenské nastavenie). Uistite sa, že prepojenie rozhrania je správne a že je prítomné napájanie.

NÁVOD NA OBSLUHU WT 1014 Weller

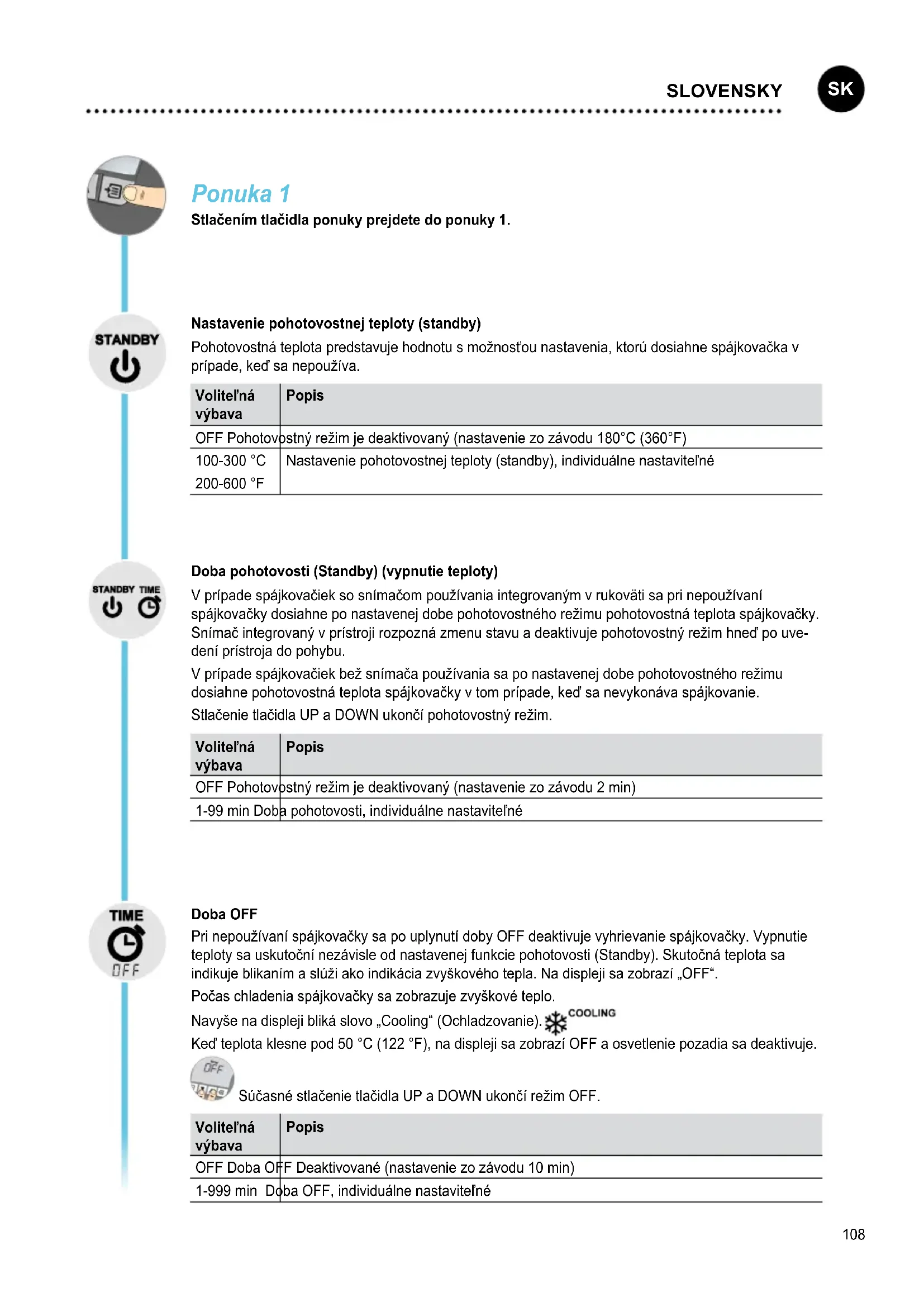

Pohotovostná teplota predstavuje hodnotu s možnosťou nastavenia, ktorú dosiahne spájkovačka v prípade, keď sa nepoužíva.

Voliteľná výbava	Popis
OFF Pohotovostný režim je deaktivovaný (nastavenie zo závodu 180°C (360°F)
100-300 °C200-600 °F	Nastavenie pohotovostnej teploty (standby), individuálne nastavitelné

Doba pohotovosti (Standby) (vypnutie teploty)

V prípade spájkovačiek so snímačom používania integrovaným v rukováti sa pri nepoužívaní spájkovačky dosiahne po nastavenej dobe pohotovostného režimu pohotovostná teplota spájkovačky. Snímač integrovaný v prístroji rozpozná zmenu stavu a deaktivuje pohotovostný režim hned' po uvedení prístroja do pohybu.

V prípade spájkovačiek bež snímača používania sa po nastavenej dobe pohotovostného režimu dosiahne pohotovostná teplota spájkovačky v tom prípade, keď sa nevykonáva spájkovanie.

Voliteľná výbava	Popis
OFF Pohotovostný režim je deaktivovaný (nastavenie zo závodu 2 min)
1-99 min Doba pohotovosti, individuálne nastavitelťné

Doba OFF

Pri nepoužívaní spájkovačky sa po uplynutí doby OFF deaktivuje vyhrievanie spájkovačky. Vypnutie teploty sa uskutoční nezávisle od nastavenej funkcie pohotovosti (Standby). Skutočná teplota sa indikuje blikaním a slúži ako indikácia zvyškového tepla. Na displeji sa zobrazí „OFF“.

Súčasné stlačenie tlačidla UP a DOWN ukončí režim OFF.

Volitel'ná výbava	Popis
OFF Doba OFF Deaktivované (nastavenie zo závodu 10 min)
1-999 min Doba OFF, individuálne nastavitelné

Funkcia Window (Okno)

Obmedzenie nastavovacieho rozsahu na ±1 – 99 °C (±1 – 180 °F) vychádzajúc z teploty blokovanej prostredníctvom funkcie „ZÁMOK“.

Blokovaná teplota tak predstavuje stred nastavitelného okna teploty.

Volitel'ná výbava 2:

Vychádzajúc z nastavenej, blokovanej teploty je možné pomocou funkcie WINDOW (OKNO) nastavit' okno teploty v rozsahu ±1 – 99 °C (±1 – 180 °F). Ak sa skutočná teplota nachádza v rámci tohto okna, bezpotenciálový kontakt (výstup optovázobného člena) sa prepne.

Voliteľná výbava	Popis
OFF Funkcia	Window (Okno) Deaktivované (nastavenie zo závodu OFF)
1-99 °C	Funkcia Window (Okno), individuálne nastavitel’né
1-180 °F

LOCK

ZÁMOK

Zablokovanie stanice. Po zablokovaní už nebude možné vykonat' na prístroji žiadne zmeny nastavenia.

Výnimka 1: Tlačidlá fixnej teploty sú aktivované.

Všetky ostatné nastavenia nie je možné až do odblokovania prestavit'.

Zablokovanie stanice

Nastavte želaný trojmiestny kód blokovania (medzi 001 – 999) a potvrďte ho tlačidlom ponuky.

Blokovanie je aktívne (na displeji je zobrazený zámok).

Odblokovanie stanice

Stlačte tlačidlo ponuky. Na displeji sa objaví ON

Nastavte trojmiestny kód blokovania.

Obrátte sa, prosím, na náš zákaznícky servis: [e-mail]

Tolerancia regulácie

Skutočnú teplotu spájkovacieho hrotu je možné prispôsobit' zadaním tolerancie regulácie teploty o ± 40 °C (± 72 °F).

°C °F

Prepnutie jednotky teploty.

Voliteľná výbava	Popis
°C Celsius
°F Fahrenheit

Ponuka 2

Aktivácia 2 individuálne nastavitelných fixných teplôt.

Volitel'ná výbava	Popis
ON Fixné teploty Aktivované
OFF Fixné teploty Deaktivované (nastavenie zo závodu)

Po aktivácii fixných teplôt ich môžete zvolit' a zmenit' použitím tlačidiel UP a DOWN.

Podsvietenie

Volitel'ná výbava	Popis
0-100% Jas	LCD (nastavenie zo závodu 80%)

Výber výstupu Nulový smog alebo výstup Robota

Volitel'ná výbava	Popis
ES FE Aktivovaný výstup Nulový smog (nastavenie zo závodu)
ES rob Aktivovaný výstup Robota

Citlivost'

Konfigurácia výstupu Nulový smog
