Toote tüüp	Jootmise jaam
Bränd	Weller
Mudel	WT 1014
Toiteallikas	230 V AC (hinnanguliselt)
Maksimaalne võimsus	150 W (tipp)
Temperatuurivahemik	100 - 450 °C (hinnanguliselt)
Ooterežiimi temperatuur	Reguleeritav vahemikus 100 kuni 300 °C või välja lülitatud
Ooterežiimi viivitus	Reguleeritav 1 kuni 99 minutit või välja lülitatud
Automaatse väljalülituse viivitus	Reguleeritav 1 kuni 999 minutit või välja lülitatud
Window funktsioon	Reguleeritav tolerantsivahemik ±1-99 °C
Lukustus	3-kohaline kood (001-999)
Temperatuuri nihe	Reguleeritav ±40 °C (±72 °F)
Püsitemperatuurid	2 reguleeritavat väärtust, mida saab aktiveerida
LCD taustavalgustus	Reguleeritav 0 kuni 100 %
Potentsiaalivaba väljund	Valitav Zero Smog või robot
Potentsiaali kompenseerimine	4 režiimi (otsene, kaudne jne)
Tööriista tuvastus	Automaatne
Ühilduvad otsikud	Ühilduvad Welleri tööriistad (max 90 W pidev)
Mõõtmed (L x S x K)	u. 150 x 100 x 80 mm (hinnanguliselt)
Kaal	u. 2 kg (hinnanguliselt)
Hooldus	Otsiku regulaarne puhastamine ja tinatamine
Ohutus	Maandus, potentsiaali kompenseerimine
Varuosad ja remonditavus	Varuotsikud, ühilduvad tööriistad
Tehase seaded	Lähtestatav klahvikombinatsiooniga

Korduma kippuvad küsimused - WT 1014 Weller

Kuidas reguleerida ooterežiimi temperatuuri?

Menüüs 1 valige 'Temp. Stand-by'. Saate valida OFF (välja lülitatud) või temperatuuri vahemikus 100 kuni 300 °C.

Kuidas aktiveerida automaatse väljalülituse funktsioon (Auto-Off)?

Menüüs 1 reguleerige 'Temps OFF'. Saate valida OFF (välja lülitatud) või viivituse 1 kuni 999 minutit. Pärast seda viivitust lülitatakse küte välja.

Mida teha, kui ekraanil kuvatakse '- - -'?

See teade näitab, et tööriista ei tuvastata. Kontrollige tööriista ühendust jaamaga. Kui probleem püsib, võib tööriist olla defektne või mitteühilduv.

Kuidas lukustada jaam?

Menüüs 1 valige 'LOCK'. Sisestage kolmekohaline kood (001-999) ja kinnitage. Ekraanile ilmub lukk. Seadistused lukustatakse.

Kuidas jaam lukust avada, kui olen koodi unustanud?

Vajutage menüü nuppu, ekraan kuvab 'ON'. Sisestage unustatud kood, kui mäletate. Vastasel juhul võtke ühendust Welleri klienditeenindusega aadressil [e-mail].

Kuidas reguleerida temperatuuri nihet?

Menüüs 1 valige 'OFFSET'. Sisestage nihke väärtus ±40 °C (±72 °F), et kohandada otsiku tegelikku temperatuuri.

Kuidas otsikut puhastada?

Esimesel kuumutamisel tinatage otsik oksiidide eemaldamiseks. Kasutamise ajal hoidke otsik tinatatuna ja puhastage seda regulaarselt niiske käsna või sobiva puhastusvahendiga.

Milliseid otsikuid saan kasutada WT 1014-ga?

Kasutage ainult jaamaga ühilduvaid Welleri tööriistu. Soovitatav maksimaalne võimsus on 90 W (150 W tipp). Tööriista tuvastamine on automaatne.

Kuidas lähtestada jaam tehase seadetele?

Lülitage jaam sisse, hoides samaaegselt all nuppe Exit, UP ja DOWN 3 sekundit. Kõik parameetrid naasevad vaikeväärtustele.

Kuidas konfigureerida Zero Smog väljundit?

Menüüs 2 seadke 'Potentsiaalivaba lülitusväljund' väärtusele 'ES FE' (tehase seadistus). Veenduge, et liidese kaabeldus on õige ja toide on olemas.

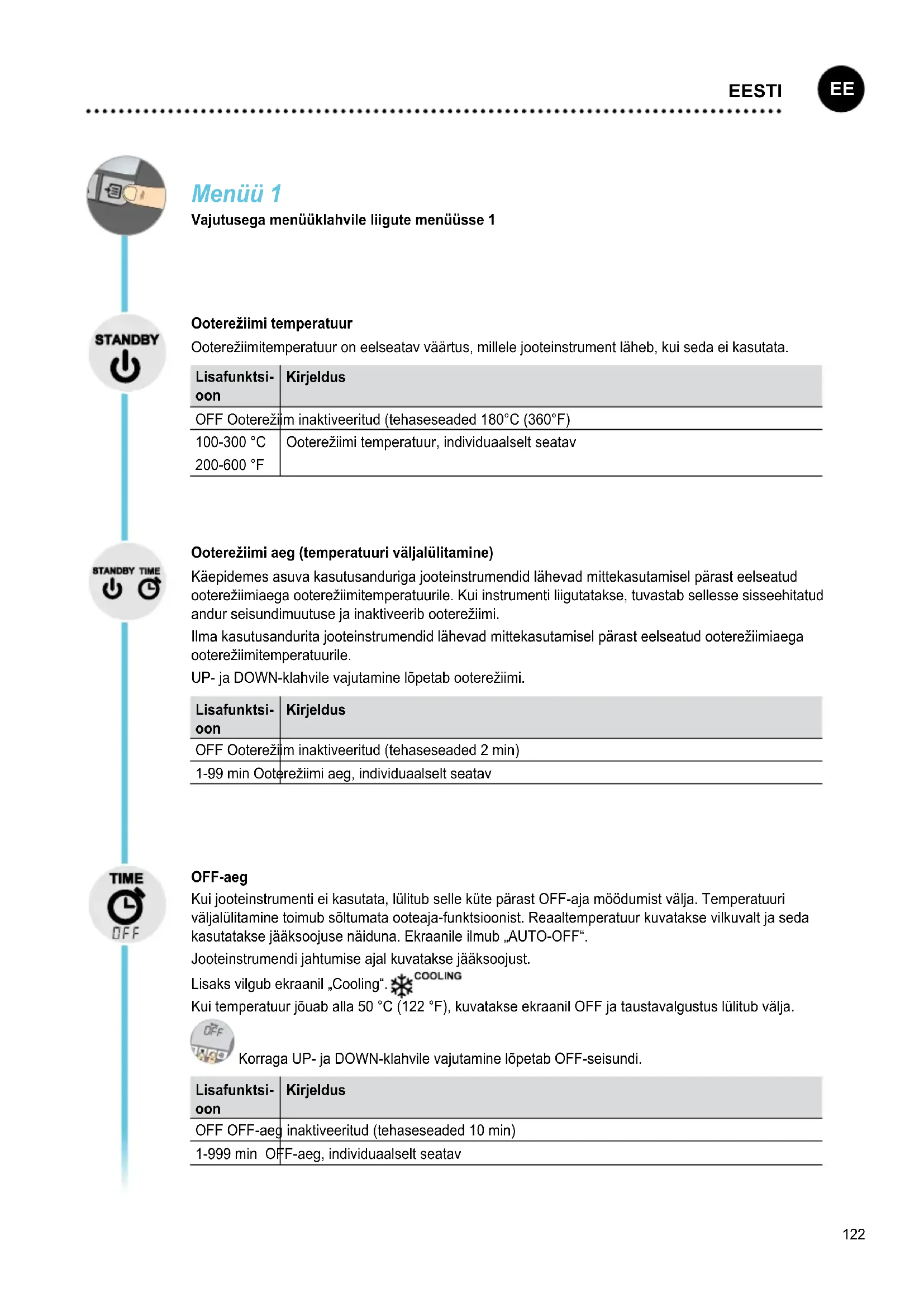

KASUTUSJUHEND WT 1014 Weller

Vajutusega menüuklahvile liigute menüüsse 1

Ooterežiimi temperatuur

Ooterežiimitemperatuur on eelseatav väärtus, millele jooteinstrument läheb, kui seda ei kasutata.

Lisafunktsi- oon	Kirjeldus
OFF Ooterežiim inaktiveeritud (tehaseseaded 180°C (360°F)
100-300 °C200-600 °F	Ooterežiimi temperatuur, individuaalselt seatav

Ooterežiimi aeg (temperatuuri väljalülitamine)

Käepidemes asuva kasutusanduriga jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile. Kui instrumenti liigutatakse, tuvastab sellesse sisseehitatud andur seisundimuutuse ja inaktiveerib ooterežiimi.

Ilma kasutusandurita jooteinstrumendid lähevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile.

UP- ja DOWN-klahvile vajutamine lõpetab ooterežiimi.

Lisafunktsi-oon	Kirjeldus
OFF Ooterežiim inaktiveeritud (tehaseseaded 2 min)
1-99 min Ooterežiimi aeg, individuaalselt seatav

OFF-aeg

Kui jooteinstrumenti ei kasutata, lülitub selle küte pärast OFF-aja möödumist välja. Temperatuuri väljalülitamine toimub söltumata ooteaja-funktsioonist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jääksoojuse näiduna. Ekraanile ilmub „AUTO-OFF“.

Jooteinstrumendi jahtumise ajal kuvatakse jääksoojust.

Lisaks vilgub ekraanil „Cooling“.

Kui temperatuur jõuab alla 50 °C (122 °F), kuvatakse ekraanil OFF ja taustavalgustus lülitub välja.

Korraga UP- ja DOWN-klahvile vajutamine löpetab OFF-seisundi.

Lisafunktsi-oon	Kirjeldus
OFF OFF-aeg	inaktiveeritud (tehaseseaded 10 min)
1-999 min OFF-aeg, individuaalselt seatav

Window-funktsioon

Lisafunktsioon 1 (tehaseseaded):

Seadke potentsiaalivaba lülitusväljund ES FE-le.

Seadevahemiku piiramine ± 1–99 °C-le (± 1–180 °F), lähtudes funktsiooniga „LOCK“ lukustatud temperatuurist.

Seega kujutab lukustatud temperatuur endast seatava temperatuurivahemiku keskpunkti.

Lisafunktsioon 2:

Seadke potentsiaalivaba lülitusväljund ES rob-ile.

Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuurivahemiku ± 1–99 °C (± 1–180 °F). Kui tegelik temperatuur on selles vahemikus, siis lülitub potentsiaalivaba kontakt (optokoppleri väljund) sisse.

Lisafunktsi- oon	Kirjeldus
OFF Window-funktsioon inaktiveeritud (tehaseseaded OFF)
1-99 °C	Window-funktsioon, individuaalselt seatav
1-180 °F

LOCK

LOCK

Erand 2: Window-funktsioon Lisafunktsioon 1.

Kõiki teisi seadeid ei saa kuni lukustuse avamiseni enam muuta.

Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) ja kinnitage menüüklahviga.

Lukustuson aktiivne (ekraanil on näha lukk).

Jootejaama lukustuse avamine

Vajutage menüüklahvile. Ekraanil kuvatakse ON

Kinnitage kood menüüklahviga.

Kas kood on ununenud?

Pöörduge palun meie klienditeen-induse poole: [e-mail]

Ofset

Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.

°C °F

Temperatuuriploki ümberlülitamine.

Lisafunktsi-oon	Kirjeldus
°C Celsius
°F Fahrenheit

Menüü 2

Pikema vajutamisega (3 sekundit) menüuklahvile liigute menüüsse 2

Temperatuurikonstandid

Kahe individuaalselt seatava temperatuurikonstandi aktiveerimine.

Lisafunktsi-oon	Kirjeldus
ON Temperatuurikonstandid aktiveeritud
OFF Temperatuurikonstandid inaktiveeritud (tehaseseaded)

Potentsiaalivaba lülitusväljund

Väljundi Zero Smog või robotiväljundi valik

Lisafunktsi- oon	Kirjeldus
ES FE Väljund Zero Smog aktiveeritud (tehaseseaded)
ES rob Robotiväljund aktiveeritud

Tundlikkus

Lisafunktsi-oon	Kirjeldus
1 ————	Vähetundlik – reageerib tugevale (pikale) liikumisele
2	⋮
3 -Standard (tehaseseaded)
4	⋮
5 -Tundlik - reageerib kergele (lühikesele) liikumisele

Näide

Väljundi ZeroSmog konfiguratsioon

Tehaseseadete taastamine

Sisselülitamisel: vajutage Exit, UP ja DOWN 3 sekundit

Instrumendituvastus ja ülekoormuse piirang

WT 1 ja WT 1H on varustatud automaatse instrumentituvastusega, mis määrab parajasti ühendatud instrumentile vastavad seadeparameetrid.

Jootejaama ülekoormuse vältimiseks toetatakse ainult ühilduvaid instrumente:

WT 1 max. 90 W:

*max võimsus 150 Watt

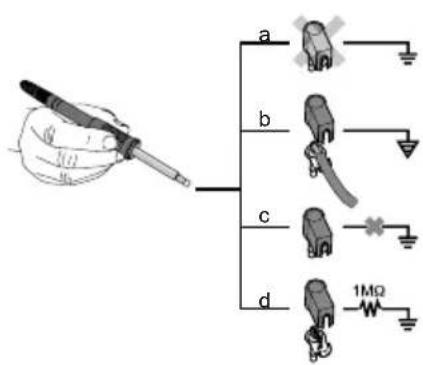

Potentsiaalide ühtlustuspuks

3,5 mm lülituspuksi erineva lülitamisega on võimalikud 4 varianti:

a Püsivalt maandatud Ilma pistikuta (tarneolek).
b Potentsiaalide ühtlustuspuks	Pistikuga, ühtlustusjuhe keskkontaktis.
c Potentsiaalivaba Pistikuga
d Pehmelt maandatud Pistiku	ja külgejoodetud takistiga. Maandamine valitud takistiga.

Jootmine ja lahtijootmine

Jootmistöödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.

Jooteotsikute käsitsemine

• Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tänu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
• Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tähelepanu sellele, et jootekolb oleks korralikult tinatatud.
• Ärge kasutage liiga tugevatoimelisi jooteräbusteid.
• Kontrollige alati jooteotsikute asendi öigsust.
• Valige võimalikult madal töötemperatuur.
• Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.

• Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojusülekanne, tinatage jooteotsikut korralikult.

• Lülitage pikemateks tööpausideks jootesüsteem välja või kasutage Welleri funktsiooni temperatuuri langetamiseks mittekasutamisel.

• Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.
  • Viige joodis otse jootekohale, mitte jooteotsikule.
• Vahetage jooteotsikud selleks sobiva tööriistaga.
• Ärge kasutage jooteotsikul mehaanilist jõudu.

Juhis

Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.

Veateated ja vigade kõrvaldamine

Teade/Sümptom Võimalik põhjus Abimeetmed
Näit „- - -“ • Instrumenti ei tuvastatudInstrument on rikkisInstrument ei ole ühilduv		Kontrollige instrumenti ühendust seadmegaKontrollige ühendatud instrumenti
Ekraan ei tööta (Ekraan väljas)	Võrgupinge puudub • Lülitage võrgulüliti sisse	Kontrollige võrgupingetKontrollige seadme kaitset
OFF	Jootejaam on OFF- või ooterežiimil	Reaktiveerige jooteinstrument klahviga UP või DOWN
Instrument ei soojene	Jootejaam on OFF- või ooterežiimil	Liigutage kolbiReaktiveerige jooteinstrument klahviga UP või DOWN
Temperatuurinäit ekraanilInstrument ei soojene	Vigane küte • Kontrollige jooteinstrumenti /	vahetagejooteinstrument
Jootejaam ei toimi harjumuspäraselt	Parameetrid valesti seatud • Taastage jootejaama tehaseseaded
Seadeid ei saa muuta	Jootejaam on lukustatud	Jootejaama lukustuse avamine
Zero Smog ei käivitu • Võrgupinge puudubSignaal puudub		Kontrollige voolutoidetKontrollige liidese ühendusjuhtmeidKontrollige liidese seadeid
