Tuotetyyppi	Juotosasema
Merkki	Weller
Malli	WT 1014
Virtalähde	230 V AC (arvio)
Maksimiteho	150 W (huippu)
Lämpötila-alue	100 - 450 °C (arvio)
Lepotilan lämpötila	Säädettävissä 100–300 °C tai pois päältä
Lepotilan viive	Säädettävissä 1–99 minuuttia tai pois päältä
Automaattisen sammutuksen viive	Säädettävissä 1–999 minuuttia tai pois päältä
Ikkunatoiminto	Säädettävä toleranssialue ±1–99 °C
Lukitus	3-numeroinen koodi (001–999)
Lämpötilan offset	Säädettävissä ±40 °C (±72 °F)
Kiinteät lämpötilat	2 säädettävää arvoa, jotka voidaan aktivoida
LCD-taustavalo	Säädettävissä 0–100 %
Potentiaaliton lähtö	Valittavissa Zero Smog tai robotti
Potentiaalitasaus	4 tilaa (suora, epäsuora jne.)
Työkalun tunnistus	Automaattinen
Yhteensopivat kärjet	Yhteensopivat Weller-työkalut (maks. 90 W jatkuva)
Mitat (P x L x K)	n. 150 x 100 x 80 mm (arvio)
Paino	n. 2 kg (arvio)
Huolto	Kärjen säännöllinen puhdistus ja tinaus
Turvallisuus	Maadoitus, potentiaalitasaus
Varaosat ja korjattavuus	Vaihtokärjet, yhteensopivat työkalut
Tehdasasetukset	Nollattavissa näppäinyhdistelmällä

Usein kysytyt kysymykset - WT 1014 Weller

Kuinka säädän lepotilan lämpötilan?

Valitse valikosta 1 'Temp. Stand-by'. Voit valita OFF (pois päältä) tai lämpötilan välillä 100–300 °C.

Kuinka aktivoin automaattisen sammutuksen (Auto-Off)?

Valitse valikosta 1 'Temps OFF'. Voit valita OFF (pois päältä) tai viiveen 1–999 minuuttia. Tämän viiveen jälkeen lämmitys katkeaa.

Mitä tehdä, jos näytöllä lukee '- - -'?

Tämä viesti tarkoittaa, että työkalua ei tunnisteta. Tarkista työkalun liitäntä asemaan. Jos ongelma jatkuu, työkalu saattaa olla viallinen tai yhteensopimaton.

Kuinka lukitsen aseman?

Valitse valikosta 1 'LOCK'. Syötä kolminumeroinen koodi (001–999) ja vahvista. Näytölle ilmestyy lukon kuva. Asetukset lukittuvat.

Kuinka avaan aseman lukituksen, jos olen unohtanut koodin?

Paina valikkopainiketta, näytöllä lukee 'ON'. Syötä unohtunut koodi, jos muistat sen. Muussa tapauksessa ota yhteyttä Wellerin asiakaspalveluun osoitteeseen [e-mail].

Kuinka säädän lämpötilan offsetin?

Valitse valikosta 1 'OFFSET'. Syötä poikkeama-arvo ±40 °C (±72 °F) säätääksesi kärjen todellista lämpötilaa.

Kuinka puhdistan kärjen?

Ensimmäisellä lämmityskerralla tinaa kärki oksidien poistamiseksi. Käytön aikana pidä kärki tinattuna ja puhdista se säännöllisesti kostealla sienellä tai sopivalla puhdistusaineella.

Mitä kärkiä voin käyttää WT 1014:n kanssa?

Käytä vain Wellerin työkaluja, jotka ovat yhteensopivia aseman kanssa. Suositeltu maksimiteho on 90 W (150 W huippu). Työkalun tunnistus on automaattinen.

Kuinka palautan aseman tehdasasetukset?

Kytke asemaan virta samalla, kun painat samanaikaisesti Exit-, UP- ja DOWN-painikkeita 3 sekunnin ajan. Kaikki parametrit palautuvat oletusarvoihin.

Kuinka konfiguroin Zero Smog -lähdön?

Valitse valikosta 2 'Sortie de commutation libre de potentiel' ja aseta se tilaan 'ES FE' (tehdasasetus). Varmista, että liitäntäkaapelointi on oikein ja että virtalähde on kytketty.

KÄYTTÖOHJE WT 1014 Weller

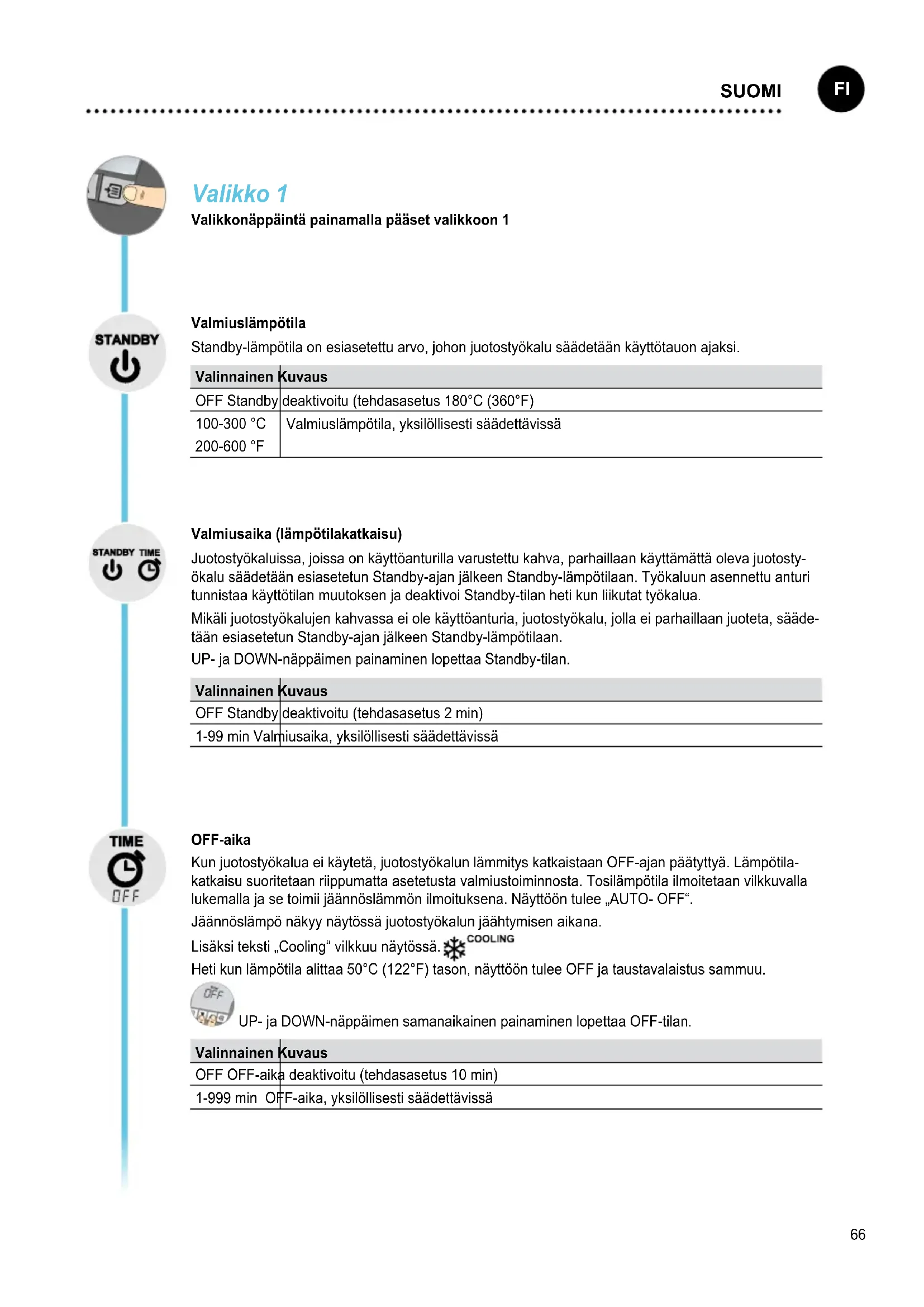

Valikkonäppäintä painamalla pääset valikkoon 1

Valmiuslämpötila

Standby-lämpötila on esiasetettu arvo, johon juotostyökalu säädetään käyttötauon ajaksi.

Valinnainen	Kuvaus
OFF Standby	deaktivoitu (tehdasasetus 180°C (360°F)
100-300 °C	Valmiuslämpötila, yksilöllisesti säädettävissä
200-600 °F

Valmiusaika (lämpötilakatkaisu)

Juotostyökaluissa, joissa on käyttöanturilla varustettu kahva, parhaillaan käyttämättä oleva juotostyökalu säädetään esiasetetun Standby-ajan jälkeen Standby-lämpötilaan. Työkaluun asennettu anturi tunnistaa käyttötilan muutoksen ja deaktivoi Standby-tilan heti kun liikutat työkalua.

Mikäli juotostyökalujen kahvassa ei ole käyttöanturia, juotostyökalu, jolla ei parhaillaan juoteta, säädetään esiasetetun Standby-ajan jälkeen Standby-lämpötilaan.

UP- ja DOWN-näppäimen painaminen lopettaa Standby-tilan.

Valinnainen	Kuvaus
OFF Standby	deaktivoitu (tehdasasetus 2 min)
1-99 min Valmiusaika, yksilöllisesti säädettävissä

OFF-aika

Kun juotostyökalua ei käytetä, juotostyökalun lämmitys katkaistaan OFF-ajan päätyttyä. Lämpötila-katkaisu suoritetaan riippumatta asetetusta valmiustoiminnosta. Tosilämpötila ilmoitetaan vilkuvalla lukemalla ja se toimii jäännöslämmön ilmoituksena. Näyttöön tulee „AUTO-OFF“.

Jäännöslämpö näkyy näytössä juotostyökalun jäähtymisen aikana.

Lisäksi teksti „Cooling“ vilkkuu näytössä.

Heti kun lämpötila alittaa 50°C (122°F) tason, näyttöön tulee OFF ja taustavalaistus sammuu.

UP- ja DOWN-näppäimen samanaikainen painaminen lopettaa OFF-tilan.

Valinnainen Kuvaus

OFF OFF-aika deaktivoitu (tehdasasetus 10 min)

1-999 min OFF-aika, yksilöllisesti säädettävissä

Window-toiminto

Valinnainen 1 (tehdasasetus):

Säädä potentiaaliton kytkentälähtö asentoon ES FE.

Säätöalueen rajoittaminen ± 1-99 °C (±1-180 °F) välille „LOCK“-toiminnolla lukitusta lämpötilasta lähtien.

Lukittu lämpötila muodostaa siten säädettävän lämpötilaikkunan keskikohdan.

Valinnainen 2:

Säädä potentiaaliton kytkentälähtö asentoon ES rob.

Asettamastasi lukitusta lämpötilasta lähtien voit säätää WINDOW-toiminnon avulla ± 1-99 °C (± 1-180 °F) lämpötilaikkuna. Jos tosilämpötila on tämän ikkunan sisällä, potentiaalivapaa kosketin (optoeristinlähtö) kytketään läpi.

Valinnainen	Kuvaus
OFF Window	toiminto deaktivoitu (tehdasasetus OFF)
1-99 °C	Window-toiminto, yksilöllisesti säädettävissä
1-180 °F

LOCK

LOCK

Aseman lukitus. Lukituksen jälkeen laitteen asetuksia ei voi enää muuttaa.

Poikkeus 1: Kiinteän lämpötilan näppäimet aktivoitu.

Poikkeus 2: Window-toiminto Valinnainen 1.

Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.

Asema lukittu

Aseta haluamasi kolmimerkkinen lukituskoodi (001-999 välillä) ja vahvista se valikkonäppäimellä.

Lukitus on aktivoitu (näytössä näkyy lukko).

Aseman lukituksen avaus

Paina valikkonäppäintä. Näyttöön tulee ON

Syötä kolmimerkkinen lukituskoodi.

Vahvista koodi valikkonäppäimellä.

Koodi unohtunut?

Käänny asiakaspalvelumme

puoleen: [e-mail]

Lämpötilakorjaus

Todellista juottokärkilämpötilaa voidaan muuttaa lämpötilan Offset- arvon syötöllä ± 40 °C (± 72 °F) verran.

°C °F

Lämpötilayksikön vaihtaminen.

Valinnainen Kuvaus
°C Celsius
°F Fahrenheit

Valikko 2

Valikkonäppäimen pitkällä painalluksella (3 sekuntia) pääset valikkoon 2

Kiinteät lämpötilat

2 yksilöllisesti säädettävän kiinteän lämpötilan aktivointi.

Valinnainen	Kuvaus
ON Kiinteät lämpötilat aktivoitu
OFF Kiinteät	ämpötilat deaktivoitu (tehdasasetus)

Jos olet aktivoinut kiinteät lämpötilat, voit valita ja muuttaa niitä UP- ja DOWN-näppäimillä.

Taustavalaistus

Valinnainen	Kuvaus
0-100% LCD-valoisuus (tehdasasetus 80%)

Potentiaaliton kytkentälähtö

Zero Smog -lähdön tai robottilähdön valinta

Valinnainen	Kuvaus
ES FE Zero Smog -lähtö aktivoitu (tehdasasetus)
ES rob Robottilähtö aktivoitu

Herkkyys

Valinnainen	Kuvaus
1	Epäherkkä – reagoi voimakkaaseen (pitkään) liikkeeseen
2
3	-Perus (tehdasasetus)
4
5	-Herkkä - reagoi heikkoon (lyhyeen) liikkeeseen

Esimerkki

ZeroSmog -lähdön konfigurointi

Palauttaminen tehdasasetuksiin

Päällekytkennän yhteydessä: Paina Exit, UP ja DOWN 3 sekunnin ajan

Työkalun tunnistus ja ylikuormitusrajoitus

WT 1 ja WT 1H on varustettu automattisella työkalutunnistuksella, joka kohdentaa vastaavat säätöparametrit kulloinkin kytketylle työkalulle.

Aseman ylikuormituksen estämiseksi ne tukevat vain yhteensopivia työkaluja:

WT 1 max. 90 W:

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista versiota:

a Kova maadoitus ilman pistoketta (toimitustila).

b Potentiaalin tasaus pistokkeella, tasausjohto keskikoskettimessa.

c Potentiaaliton pistokkeella

d Penmeä maadoitus pistokkeella ja kiinnjuotetulla vastuksella. Maadoitus valitun vastuksen kautta.

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juotostyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

• Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
• Huolehdi työtauukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
• Älä käytä liian syövyttäviä juoksutteita.
• Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
• Valitse mahdollisimman alhainen käyttölämpötila.
• Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.
• Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialai-

sesti juotoskärjen ja juotoskohdan välillä.

• Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Weller-toimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.
• Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
• Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
• Vaihda juotoskärjet asiaankuuluvaan työkaluun.
• Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokärjille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy	Korjaustoimenpiteet
• Näyttö „--“ • Työkalua ei tunnistettu• Työkalu viallinen• Työkalu ei yhteensopiva		• Tarkasta työkalun liitäntä laitteeseen• Tarkasta kytketty työkalu
• Ei näyttötoimintoa (näyttö pois päältä)	• Ei verkkojännitettä • Kytke verkkokatkaisin päälle• Tarkasta verkkojännite• Tarkasta laitteen sulake
• OFF	• Asema on Standby- tai OFF-tilassa	• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Työkalu pysyy kylmänä	• Asema on Standby- tai OFF-tilassa	• Liikuta kolvia• Aktivoi juotostyökalu uudelleen UP- tai DOWN-näppäimillä
• Lämpötilalukema näytössä• Työkalu pysyy kylmänä	• Kuumennin rikki • Tarkasta/vaihda juotostyökalu
• Asema ei toimi totuttuun tapaan	• Parametrien säätöä muutettu • Palauta asema tehdasasetuksiin
• Asetusten muuttaminen ei ole mahdollisia	• Asema lukittu • Aseman lukituksen avaus
• Zero Smog ei lähde käyntiin •	• Ei verkkojännitettä• Ei signaalia	• Tarkista verkkovirta• Tarkasta liitäntäjohdotus• Tarkasta liitäntäasetukset
