Тип продукт	Поялна станция
Марка	Weller
Модел	WT 1014
Захранване	230 V AC (прибл.)
Максимална мощност	150 W (пик)
Температурен диапазон	100 - 450 °C (прибл.)
Температура в режим на готовност	Регулируема от 100 до 300 °C или изключена
Време за изчакване на готовност	Регулируемо от 1 до 99 минути или изключено
Време за автоматично изключване	Регулируемо от 1 до 999 минути или изключено
Функция Window	Регулируем диапазон на толеранс ±1-99 °C
Заключване	3-цифрен код (001-999)
Температурен офсет	Регулируем ±40 °C (±72 °F)
Фиксирани температури	2 регулируеми стойности, които могат да се активират
LCD подсветка	Регулируема от 0 до 100%
Безпотенциален изход	Избираем Zero Smog или робот
Потенциална компенсация	4 режима (директен, индиректен и др.)
Откриване на инструмент	Автоматично
Съвместими накрайници	Съвместими инструменти Weller (макс. 90 W непрекъснато)
Размери (Д x Ш x В)	прибл. 150 x 100 x 80 mm (прибл.)
Тегло	прибл. 2 kg (прибл.)
Поддръжка	Редовно почистване и калайдисване на накрайника
Безопасност	Заземяване, потенциална компенсация
Резервни части и ремонтопригодност	Сменяеми накрайници, съвместими инструменти
Фабрични настройки	Може да се нулира чрез комбинация от бутони

Често задавани въпроси - WT 1014 Weller

Как да настроя температурата в режим на готовност?

В меню 1 изберете 'Temp. Stand-by'. Можете да изберете OFF (изключено) или температура между 100 и 300 °C.

Как да активирам функцията за автоматично изключване (Auto-Off)?

В меню 1 настройте 'Temps OFF'. Можете да изберете OFF (изключено) или забавяне от 1 до 999 минути. След това време отоплението се изключва.

Какво да правя, ако екранът показва '- - -'?

Това съобщение показва, че инструментът не е открит. Проверете връзката на инструмента към станцията. Ако проблемът продължава, инструментът вероятно е дефектен или несъвместим.

Как да заключа станцията?

В меню 1 изберете 'LOCK'. Въведете трицифрен код (001-999) и потвърдете. На екрана се появява катинар. Настройките ще бъдат заключени.

Как да отключа станцията, ако съм забравил кода?

Натиснете бутона за меню, екранът показва 'ON'. Въведете забравения код, ако го помните. В противен случай се свържете с клиентската служба на Weller на [e-mail].

Как да настроя температурния офсет?

В меню 1 изберете 'OFFSET'. Въведете стойност на отместване от ±40 °C (±72 °F), за да адаптирате действителната температура на накрайника.

Как да почистя накрайника?

При първото загряване калайдисайте накрайника, за да премахнете оксидите. По време на употреба поддържайте накрайника калайдисан и го почиствайте редовно с влажна гъба или подходящ почистващ препарат.

Какви накрайници мога да използвам с WT 1014?

Използвайте само инструменти Weller, съвместими със станцията. Препоръчителната максимална мощност е 90 W (150 W пик). Откриването на инструмент е автоматично.

Как да нулирам станцията до фабричните настройки?

Включете станцията, като едновременно натиснете бутоните Exit, UP и DOWN за 3 секунди. Всички параметри се връщат на стойностите по подразбиране.

Как да конфигурирам изхода Zero Smog?

В меню 2 настройте 'Безпотенциален комутационен изход' на 'ES FE' (фабрична настройка). Уверете се, че интерфейсното окабеляване е правилно и захранването е налично.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WT 1014 Weller

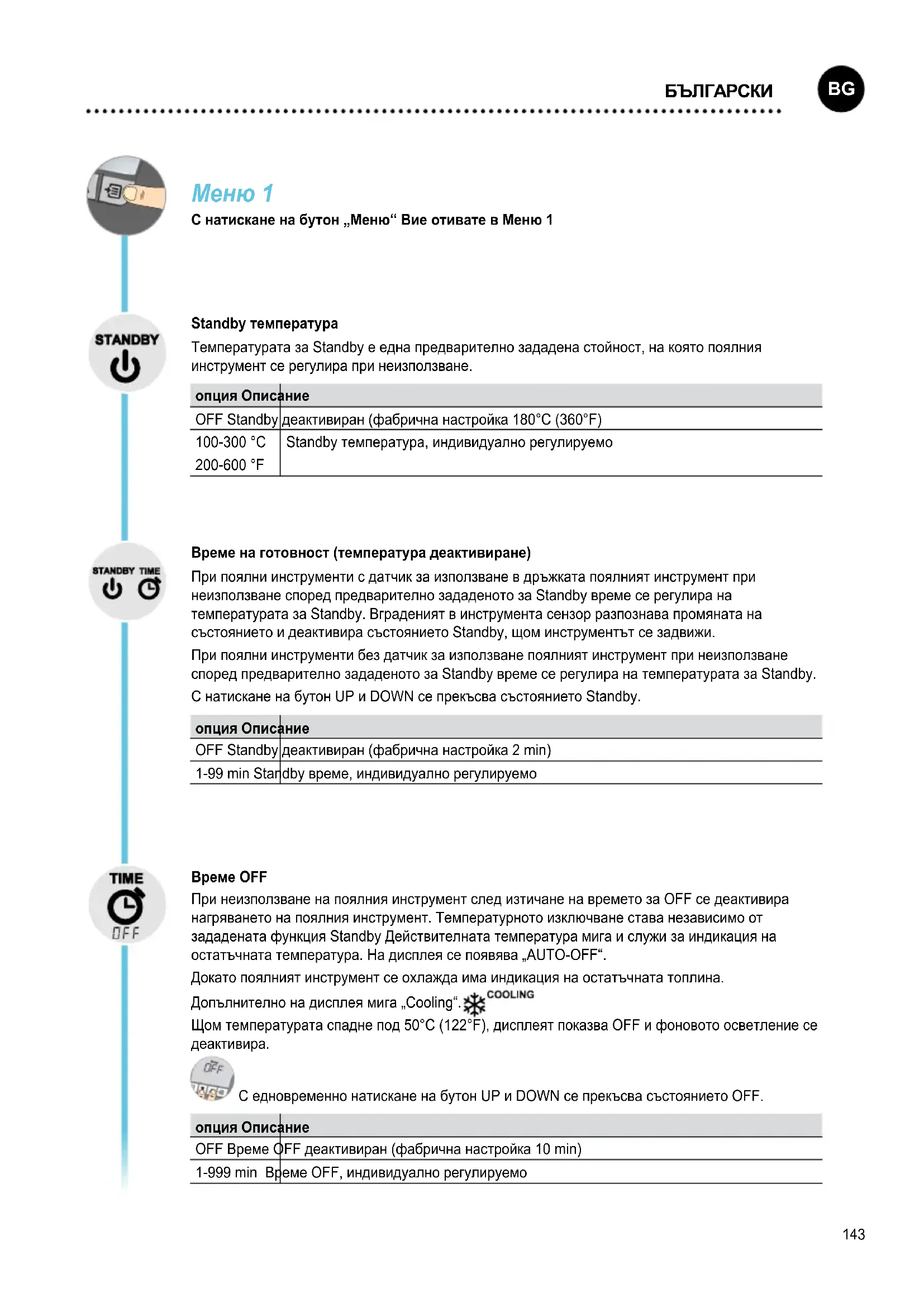

С натискане на бутон „Меню“ Вие отивате в Меню 1

Standby температура

Температурата за Standby е една предварително зададена стойност, на която поялния инструмент се регулира при неизползване.

При поялни инструменти с датчик за използване в дръжката поялният инструмент при неизползване според предварително зададеното за Standby време се регулира на температурата за Standby. Вграденият в инструмента сензор разпознава промяната на състоянието и деактивира състоянието Standby, щом инструментът се задвижи.

При поялни инструменти без датчик за използване поялният инструмент при неизползване според предварително зададеното за Standby време се регулира на температурата за Standby.

С натискане на бутон UP и DOWN се прекъсва състоянието Standby.

При неизползване на поялния инструмент след изтичане на времето за OFF се деактивира нагряването на поялния инструмент. Температурното изключване става независимо от зададената функция Standby Действителната температура мига и служи за индикация на остатъчната температура. На дисплея се появява „AUTO-OFF“.

Докато поялният инструмент се охлажда има индикация на остатъчната топлина.

Допълнително на дисплея мига „Cooling“.

Щом температурата спадне под 50°C (122°F), дисплеят показва OFF и фоновото осветление се деактивира.

С едновременно натискане на бутон UP и DOWN се прекъсва състоянието OFF.

опция Описание

OFF Време OFF деактивиран (фабрична настройка 10 min)

1-999 min Време OFF, индивидуално регулируемо

Функция Window

Включване на безпотенциалния превключвателен изход на ES FE.

Ограничаване на диапазона на регулиране на ± 1-99 °C (±1-180 °F), изхождайки от една фиксирана с функцията „LOCK“ температура.

По такъв начин фиксираната температура представлява средата на регулируемия температурен прозорец.

опция 2:

Включване на безпотенциалния превключвателен изход на ES rob.

Изхождайки от една зададена и фиксирана температура, с помощта на функцията WINDOW може да се зададе един температурен прозорец от ± 1-99 °C (±1-180 °F). Ако действителната температура е в рамките на този прозорец, то безпотенциалният контакт (оптоелектронен съединителен изход) се включва.

опция Описание

OFF Функция	Window деактивиран (фабрична настройка OFF)
1-99 °C	Функция Window, индивидуално регулируемо
1-180 °F

LOCK

Блокиране на станцията. След блокиране няма възможност за правене на регулировки на прибора.

Изключение 1: Активирани бутони за постоянни температури.

До разблокиране всички други настройки повече не могат да бъдат променени.

Блокиране на станцията

Въведете искания тризначен код за блокиране (между 001-999) и потвърдете с бутон „Меню“.

Блокирането е активно (на дисплея се вижда един катинар).

Разблокиране на станцията

Натиснете бутон „Меню“. На дисплея се появява ON

Въведете тризначния код за блокиране.

Потвърдете кода с бутон „Меню“.

Забравили сте кода?

Моля свържете се с нашата сервизна служба: technical- сервизен@Weller-tools.com

Offset

Действителната температура на накрайника на поялника може да се напасва с въвеждане на една температура за Offset от ± 40 °C (± 72 °F).

°C °F

Превключване температурната единица.

С дълго натискане на бутон „Меню“ (3 сек.) Вие можете да отидете в Меню 2

Активиране на 2 индивидуално регулируеми постоянни температури.

опция Описание

ON Постоянни температури активиран

OFF Постоянни температури деактивиран (фабрична настройка)

Ако са активирани постоянните температури, то те могат да бъдат избрани и променени с бутоните UP и DOWN.

Фоново осветление

опция Описание

0-100% Svjetlina LCD-a (фабрична настройка 80%)

Плаващ комутационен изход

Избиране на изхода Zero Smog или на робота

опция Описание
ES FE Изход	Zero Smog активиран (фабрична настройка)
ES rob Изход	на робота активиран

чувствителност

опция Описание
1	Нечувствителен – реагира на силно (дълго) движение
2	⋮
3	Стандарт (заводска настройка)
4	⋮
5	Чувствителен - реагира на леко (късо) движение

Пример

Конфигурация изход ZeroSmog

Възстановяване на заводските настройки

При включване: Натиснете Exit, UP и DOWN за 3 секунди

Разпознаване инструмент и ограничение на претоварването

WT 1 и WT 1H имат автоматично разпознаване инструмент, което разпределя към присъединения инструмент съответния управляващ параметър.

За да се избегне претоварване на станцията се поддържа използването само на съвместими инструменти:

WT 1 max. 90 W:

*максимална мощност 150 Watt

Изравняване на потенциалите

С различно включване буксата-жак 3,5 мм са възможни 4 варианти:

a Твърдо заземяване Без щекер (състояние при доставка)
b Изравняване на потенциалите	С щекер, изравнителен проводник на средния контакт
с Безпотенциално С щекер
d Меко заземяване С щекер и запоено съпротивление. Заземяване през избрано съпротивление

Спояване и разпояване

Извършвайте спояването в съответствие с Ръководството за работа на присъединения от Вас поялен инструмент.

Обработване на накрайника на поялника

• При първо загряване нанесете тънък слой припой върху избираемия и калайдисваем накрайник на поялника. По такъв начин се свалят натрупаните при съхраняване по накрайника на поялника окисни слоеве и замърсявания.
• Внимавайте при паузи при спояване и при слагане на поялника настрана неговият накрайник да е добре калайдисан.
• Не използвайте прекалено агресивни флюсове.
• Внимавайте винаги за правилния монтаж на накрайника на поялника.
• Изберете колкото се може по-ниска работна температура.
• Изберете за конкретния случай възможно най-голямата форма за накрайника на поялника Ориентировъчно правило: прибл. толкова голям, колкото е спояваната повърхност.
• Погрижете се топлопредаването между накрайника на поялника и мястото на спояване да става на голяма

площ, като за тази цел калайдисайте добре накрайника на поялника.

• Преди продължителни паузи между запояване работа, изключете системата за запояване или да използвате функцията Weller да се намали температурата, когато оборудването запояване не е в употреба.
• Преди да оставите поялника за по-продължително време настрана покрийте накрайника с тънък слой припой.
• Нанесете припоя непосредствено на мястото на спояване, а не върха накрайника на поялника.
• Извършвайте смяната на върха на поялника със съответния инструмент.
• Не прилагайте на накрайника на поялника механични усилия.

Указание

Апаратите за управление са регулирани за един накрайник със среден размер. При смяна на накрайника или при използване на накрайници с други форми могат да възникнат отклонения.

Съобщения за неизправности и отстраняване

Съобщение/симптом Възможна причина Мерки за отстраняване
• Индикация „- - -“ • Инструментът не се разпознава• Инструментът е дефектен• Инструментът не е съвместим		• Проверете буксата на инструмента на уреда• Проверете присъединения инструмент
• Дисплеят не работи (покаже ИЗКЛ)	• Няма мрежово напрежение • Включете мрежовия прекъсвач• Проверете мрежовото напрежение• Проверете предпазителя на уреда
• OFF	• Станцията е в режим Standby или OFF	• С бутоните UP или Down активирайте отново поялния инструмент
• Инструментът остава студен	• Станцията е в режим Standby или OFF	• Движение на поялника• С бутоните UP или Down активирайте отново поялния инструмент
• Индикация на температурата на дисплея• Инструментът остава студен	• Нагряването е дефектно • Проверете / сменете поялния инструмент
• Станцията не работи както обикновено	• Има променени параметри • Възстановяване на фабричните настройки
• Не е възможно да се направят изменения на настройките	• Станцията блокирана • Разблокиране на станцията
• Zero Smog не работи • Няма	мрежово напрежение• Няма сигнал	• Проверете мрежовото захранване• Проверете кабелния монтаж на интерфейса• Проверете настройките на интерфейса
