Produkta veids	Lodēšanas stacija
Zīmols	Weller
Modelis	WT 1014
Barošana	230 V AC (aptuvens)
Maksimālā jauda	150 W (maksimums)
Temperatūras diapazons	100 - 450 °C (aptuvens)
Gaidīšanas temperatūra	Regulējama no 100 līdz 300 °C vai izslēgta
Gaidīšanas taimeris	Regulējams no 1 līdz 99 minūtēm vai izslēgts
Automātiskās izslēgšanas taimeris	Regulējams no 1 līdz 999 minūtēm vai izslēgts
Loga funkcija	Pielaides diapazons regulējams ±1-99 °C
Bloķēšana	3 ciparu kods (001-999)
Temperatūras nobīde	Regulējama ±40 °C (±72 °F)
Fiksētās temperatūras	2 regulējamas vērtības, kuras var aktivizēt
LCD fona apgaismojums	Regulējams no 0 līdz 100 %
Bezpotenciāla izeja	Izvēlams Zero Smog vai robots
Potenciāla kompensācija	4 režīmi (tiešs, netiešs utt.)
Instrumenta noteikšana	Automātiska
Saderīgi uzgaļi	Saderīgi Weller instrumenti (maks. 90 W nepārtraukti)
Izmēri (G x P x A)	apt. 150 x 100 x 80 mm (aptuvens)
Svars	apt. 2 kg (aptuvens)
Apkope	Regulāra uzgaļa tīrīšana un alvošana
Drošība	Zemējums, potenciāla kompensācija
Rezerves daļas un remontējamība	Rezerves uzgaļi, saderīgi instrumenti
Rūpnīcas iestatījumi	Atjaunojami ar taustiņu kombināciju

Bieži uzdotie jautājumi - WT 1014 Weller

Kā regulēt gaidīšanas temperatūru?

1. izvēlnē izvēlieties 'Temp. Stand-by'. Varat izvēlēties OFF (izslēgts) vai temperatūru no 100 līdz 300 °C.

Kā aktivizēt automātiskās izslēgšanās funkciju (Auto-Off)?

1. izvēlnē iestatiet 'Temps OFF'. Varat izvēlēties OFF (izslēgts) vai laika intervālu no 1 līdz 999 minūtēm. Pēc šī laika sildīšana tiek izslēgta.

Ko darīt, ja ekrānā redzams '- - -' ?

Šis ziņojums norāda, ka instruments nav atklāts. Pārbaudiet instrumenta savienojumu ar staciju. Ja problēma turpinās, instruments, iespējams, ir bojāts vai nav saderīgs.

Kā bloķēt staciju?

1. izvēlnē izvēlieties 'LOCK'. Ievadiet trīsciparu kodu (001-999) un apstipriniet. Ekrānā parādīsies atslēgas ikona. Iestatījumi tiks bloķēti.

Kā atbloķēt staciju, ja esmu aizmirsis kodu?

Nospiediet izvēlnes taustiņu, ekrānā parādīsies 'ON'. Ievadiet aizmirsto kodu, ja to atceraties. Pretējā gadījumā sazinieties ar Weller klientu apkalpošanas dienestu pa e-pastu [e-mail].

Kā regulēt temperatūras nobīdi?

1. izvēlnē izvēlieties 'OFFSET'. Ievadiet nobīdes vērtību ±40 °C (±72 °F), lai pielāgotu uzgaļa faktisko temperatūru.

Kā tīrīt uzgali?

Pirmajā sildīšanas reizē alvojiet uzgali, lai noņemtu oksīdus. Lietošanas laikā uzturiet uzgali alvotu un regulāri tīriet to ar mitru sūkli vai piemērotu tīrīšanas līdzekli.

Kādus uzgaļus es varu izmantot ar WT 1014?

Izmantojiet tikai ar staciju saderīgus Weller instrumentus. Ieteicamā maksimālā jauda ir 90 W (150 W maksimums). Instrumenta noteikšana ir automātiska.

Kā atiestatīt staciju uz rūpnīcas iestatījumiem?

Ieslēdziet staciju, vienlaikus nospiežot taustiņus Exit, UP un DOWN 3 sekundes. Visi parametri atgriezīsies uz noklusējuma vērtībām.

Kā konfigurēt Zero Smog izeju?

2. izvēlnē iestatiet 'Brīvpotenciāla komutācijas izeja' uz 'ES FE' (rūpnīcas iestatījums). Pārliecinieties, vai saskarnes vadu savienojums ir pareizs un barošana ir pieejama.

LIETOŠANAS INSTRUKCIJA WT 1014 Weller

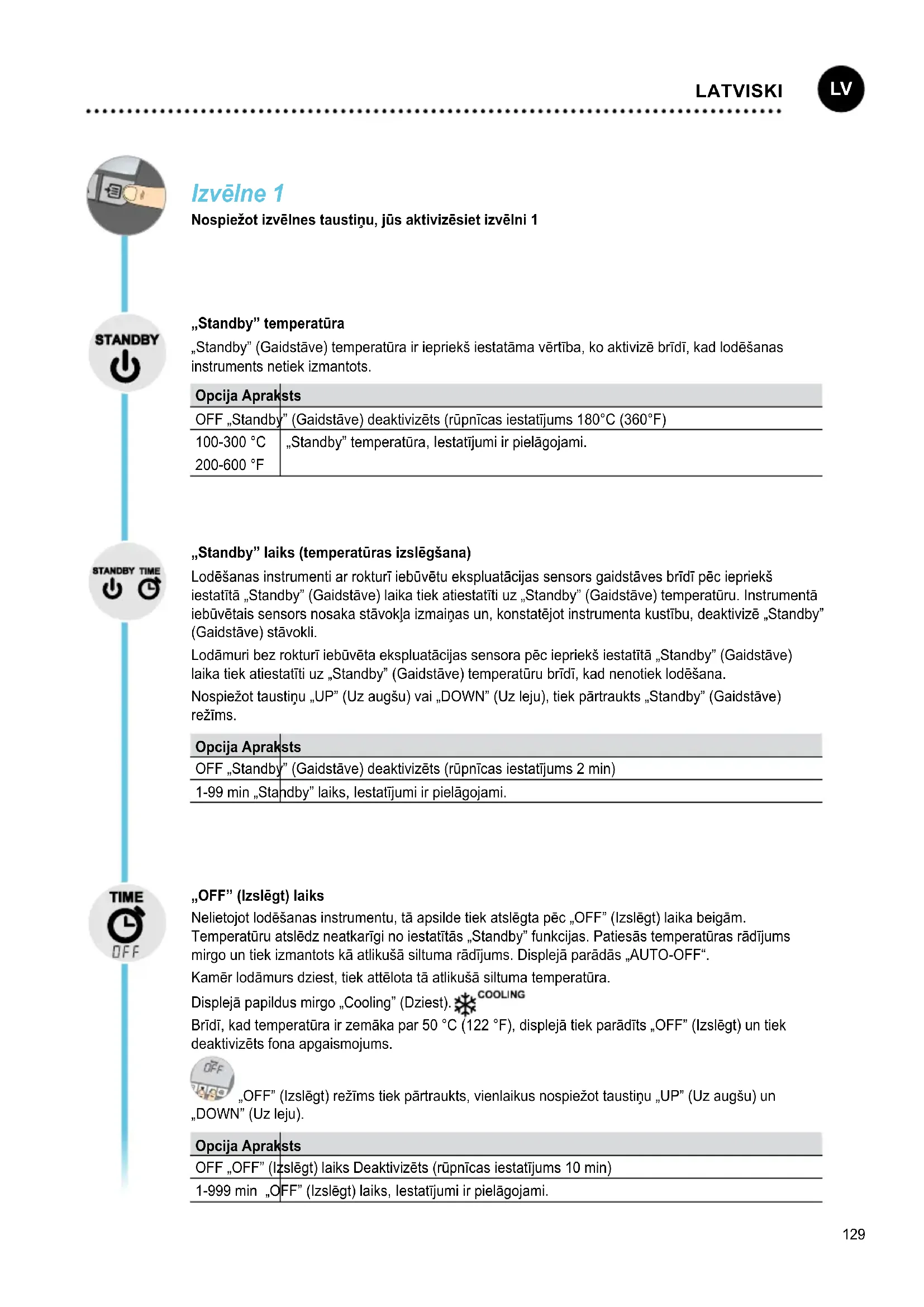

Nospiežot izvēlnes taustiņu, jūs aktivizēsiet izvēlni 1

„Standby“ temperatūra

„Standby” (Gaidstäve) temperatūra ir iepriekš iestatāma vērtība, ko aktivizē brīdī, kad lodēšanas instruments netiek izmantots.

Opcija Apraksts

OFF „Standby" (Gaidstāve) deaktivizēts (rūpnīcas iestatījums 180°C (360°F)
100-300 °C200-600 °F	„Standby" temperatūra, Iestatījumi ir pielāgojami.

„Standby” laiks (temperatūras izslēgšana)

Lodēšanas instrumenti ar rokturī iebūvētu ekspluatācijas sensors gaidstāves brīdī pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīti uz „Standby” (Gaidstāve) temperatūru. Instrumentā iebūvētais sensors nosaka stāvokļa izmaiņas un, konstatējot instrumenta kustību, deaktivizē „Standby” (Gaidstāve) stāvokli.

Lodāmuri bez rokturī iebūvēta ekspluatācijas sensora pēc iepriekš iestatītā „Standby” (Gaidstāve) laika tiek atiestatīti uz „Standby” (Gaidstāve) temperatūru brīdī, kad nenotiek lodēšana.

Nospiežot taustinu „UP” (Uz augšu) vai „DOWN” (Uz leju), tiek pārtraukts „Standby” (Gaidstāve) režīms.

Opcija Apraksts

OFF „Standby” (Gaidstāve) deaktivizēts (rūpnīcas iestatījums 2 min)

1-99 min „Standby” laiks, Iestatījumi ir pielāgojami.

„OFF" (Izslēgt) laiks

Nelietojot lodēšanas instrumentu, tā apsilde tiek atslēgta pēc „OFF” (lzslēgt) laika beigām.

Temperatūru atslēdz neatkarīgi no iestatītās „Standby” funkcijas. Patiesās temperatūras rādījums mirgo un tiek izmantots kā atlikušā siltuma rādījums. Displejā parādās „AUTO-OFF“.

Kamēr lodāmurs dziest, tiek attēlota tā atlikušā siltuma temperatūra.

Displejā papildus mirgo „Cooling” (Dziest)

Brīdī, kad temperatūra ir zemāka par 50 °C (122 °F), displejā tiek parādīts „OFF” (Izslēgt) un tiek deaktivizēts fona apgaismojums.

„OFF“ (Izslēgt) režīms tiek pārtraukts, vienlaikus nospiežot taustiņu „UP“ (Uz augšu) un „DOWN“ (Uz leju).

Opcija Apraksts

OFF „OFF" (Izslēgt) laiks Deaktivizēts (rūpnīcas iestatījums 10 min)

1-999 min „OFF" (Izslēgt) laiks, Iestatījumi ir pielāgojami.

Intervāla funkcija

Opcija 1 (rūpnīcas iestatījums):

Iestatiet bezpotenciāla pārslēgizeju uz „ES FE”.

Temperatūras diapazona ierobežojums līdz ± 1–99 °C (± 1–180 °F) atbilstoši „LOCK” (Blokēt) funkcijas fiksētajai temperatūrai.

Tādējādi fiksētā temperatūra ir iestatāmās temperatūras diapazona vidējā temperatūra.

Opcija 2:

Iestatiet bezpotenciāla pārslēgizeju uz „ES rob”.

Nemot vērā iestatīto, fiksēto temperatūru, ar „WINDOW” (Intervāls) funkcijas palīdzību var iestatīt temperatūras diapazonu no ± 1–99 °C (± 1–180 °F). Ja esošā temperatūra atrodas šajā diapazonā, tiek savienots kontakts bez potenciāla (optrona izeja).

Opcija Apraksts

OFF Intervāla funkcija Deaktivizēts (rūpnīcas iestatījums OFF)
1-99 °C	Intervāla funkcija, lestatījumi ir pielāgojami.
1-180 °F

LOCK

Stacijas blokēšana. Pēc blokēšanas vairs nav iespējams veikt izmainas iekārtas iestatījumos.

Iznēmums 1: Ir aktivizēts fiksētās temperatūras taustiņš.

Iznēmums 2: Intervāla funkcija Opcija 1.

Visus pārējos iestatījumus nav iespējams pāriestatīt līdz atblokēšanai.

lekārtas blokēšana

Iestatiet vēlamo trīsciparu blokēšanas kodu (no 001 līdz 999) un apstipriniet to ar izvēles taustiņu.

Blokešana ir aktīva (displejā redzama atslēga).

lekārtas atblokēšana

Nospiediet izvēlnes taustiņu. Displejā tiek parādīts „ON” (leslēgt).

Apstipriniet to ar izvēlnes taustiņu.

Vai esat aizmirsis kodu?

Vērsieties mūsu klientu

apkalpošanas centrā: technical-

[e-mail]

nobīde

Reālo lodgalvas temperatūru, izmantojot temperatūras nobīdi, var iestatīt ar intervālu ± 40 °C (± 72 °F).

°C °F

Temperatūras mērvienību pārslēgšana.

Opcija Apraksts

°C pēc Celsija skalas

°F pēc Fārenheita skalas

Izvělne 2

llgi turot nospiestu (3 sekundes) izvēlnes taustīņu, aktivizēsiet 2. izvēlni.

Fiksētās temperatūras

2 individuāli iestatāmu fiksēto temperatūru aktivizācija.

Opcija Apraksts

ON Fiksētās temperatūras Aktivizēts

OFF Fiksētās temperatūras Deaktivizēts (rūpnīcas iestatījums)

Ja ir aktivizētas fiksētās temperatūras, tās var atlasīt un mainīt ar taustiņu „UP” (Uz augšu) vai „DOWN” (Uz leju).

Fona apgaismojums

Opcija Apraksts

0-100% Škidro kristālu displeja gaišums (rūpnīcas iestatījums 80%)

Bezpotenciāla slēguma izeja

„Zero Smog“ (Bez smoga) vai robota izejas izvēle

Opcija Apraksts

ES FE „Zero Smog” (Bez smoga) izeja aktivizēta (rūpnīcas iestatījums)

ES rob Robota izeja aktivizēta

Jutība

Opcija Apraksts
1	Nejutīgs – reağē uz intensīvu (ilgstošu) kustību
2	⋮
3	-Standarta (rūpnīcas iestatījums)
4	⋮
5	Jutīgs- reağē uz nelielu (īsu) kustību

Piemërs

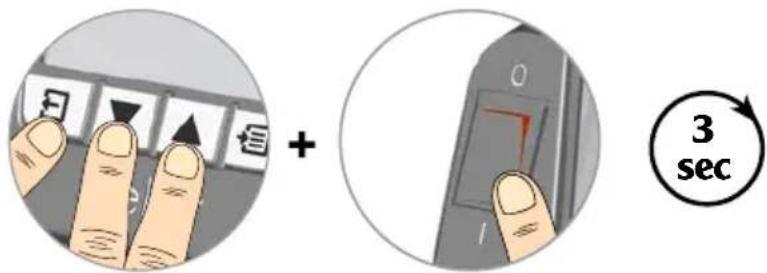

Atiestatīšana uz rūpnīcas iestatījumiem

Instrumentu atpazīšana un pārslodzes ierobežojums

WT 1 un WT 1H ir aprikoti ar automātisku instrumentu atpazīšanu, kas attiecīgajam pievienotajam instrumentam pielāgo atbilstošos regulēšanas parametrus.

Lai novērstu stacijas pārslodzi, tiek atbalstīti tikai savietojami instrumenti:

WT 1 max. 90 W:

*maksimālā jauda 150 Watt

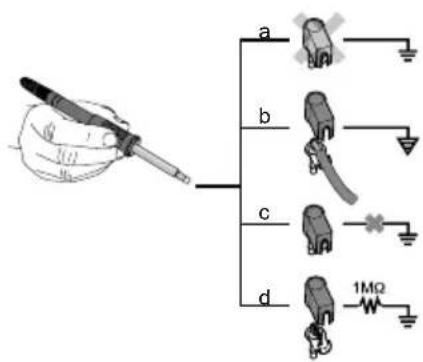

Potenciālu izlīdzināšanas pieslēgvieta

Dažādi pāriestatot 3,5 mm pārslēgšanās savienojumu, iespējami četri varianti:

a iezemēts bez spraudņa (izsūtīšanas stāvoklis);
b Potenciālu izlīdzināšanas pieslēgvieta	ar spraudni, izlīdzinātājvadību vidējā kontaktligzdā;
c bezpotenciāla ar spraudni;
d iezemēts ar drošinātāju	ar spraudni un ielodētu pretestību. lezemēšana ar izvēlēto pretestības vērtību.

Lodēšana un izlodēšana

Veiciet lodēšanu saskaņā ar pieslēgtā lodāmura lietošanas pamācību.

Apiešanās ar lodgalvām

• Pirmajā uzkarsēšanas reizē pārklājiet selektīvo un ar alvu pārklājamo lodgalvu ar lodalvu. Tādējādi noņemsiet oksīda kārtiņas un netīrumus, kas uz lodgalvas veidojušies uzglabāšanas laikā.
• Lodēšanas pārtraukumu laikā un pirms lodāmura nolikšanas raugiet, lai lodēšanas uzgalis būtu labi alvots.
• Neizmantojiet pārāk kodīgus plūstamības līdzekļus.
• Vienmēr raugiet, lai lodgalvas būtu pareizi novietotas.
• Izvēlieties iespējami zemāku darba temperatūru.
• Darbam izvēlieties lielāko iespējamo lodgalvas formu. Pamata nosacījums: aptuveni vienā lielumā ar lodēšanas laukumu.

• Raugiet, lai siltumpärnese no lodgalvas uz lodēšanas vietu notiktu lielā platībā; šim nolūkam rūpīgi pārklājiet lodgalvu ar alvu.

• Ilgāku darba pārtraukumu laikā izslēdziet lodēšanas sistēmu vai arī izmantojiet „Weller” piedāvāto temperatūras samazināšanas funkciju izmantošanas pārtraukumu laikā.

• Pirms lodāmura novietošanas ilgākai uzglabāšanai pārklājiet lodgalvu ar lodalvu.
• Lieciet lodalvu tieši uz lodējamās vietas, nevis uz lodgalvas.
• Lodēšanas uzgaļu maiņai izmantojiet piemērotus darbarīkus.
  • Nespiediet lodgalvu ar spēku.

Norāde

Vadības iekārta noregulēta vidējam lodgalvas izmēram. Novirzes var rasties, mainot lodgalvu vai izmantojot citas lodgalvas formas.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamās iemesls Veicamā darbība
Rādījums „- - -“ Instruments nav atpazī ̃tsInstruments bojātsInstruments nav savietojams		Pārbaudiet instrumenta pieslēgumuiekārtaiPārbaudiet pieslēgto instrumentu
Nedarbojas displejs (displejs izslēgts)	Nav strāvas · leslēdziet elektriskās barošanas slēdziPārbaudiet spriegumuPārbaudiet iekārtas drošinātājus
OFF · Stacija ir „Standby" (Gaidstāve) vai „OFF"(Izslēgt) režīmā		Atkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP" (Uz augšu) vai „Down"(Uz leju)
Instruments nesilst	Stacija ir „Standby" (Gaidstāve) vai „OFF"(Izslēgt) režīmā	Pakustiniet virzuliAtkārtoti aktivizējiet lodēšanas instrumen-tu ar taustiņu „UP" (Uz augšu) vai „Down"(Uz leju)
Temperatūra rādījums displejāInstruments nesilst	Apsildes bojājums · Pārbaudiet/nomainiet lodāmuru
Stacija nedarbojas kā ierasts	Parametrs ir pāriestatīts	Atiestatiet stacijas rūpnīcas iestatījumus
Nav iespējams veikt iestatījumu izmaiņas	lekārta blokēta · lekārtas atblokēšana
„Zero Smog" nesāk darbu · Nav strāvasNav signāla		Pārbaudiet strāvas tīkla padeviPārbaudiet saskarnes vadojumuPārbaudiet saskarnes iestatījumus
