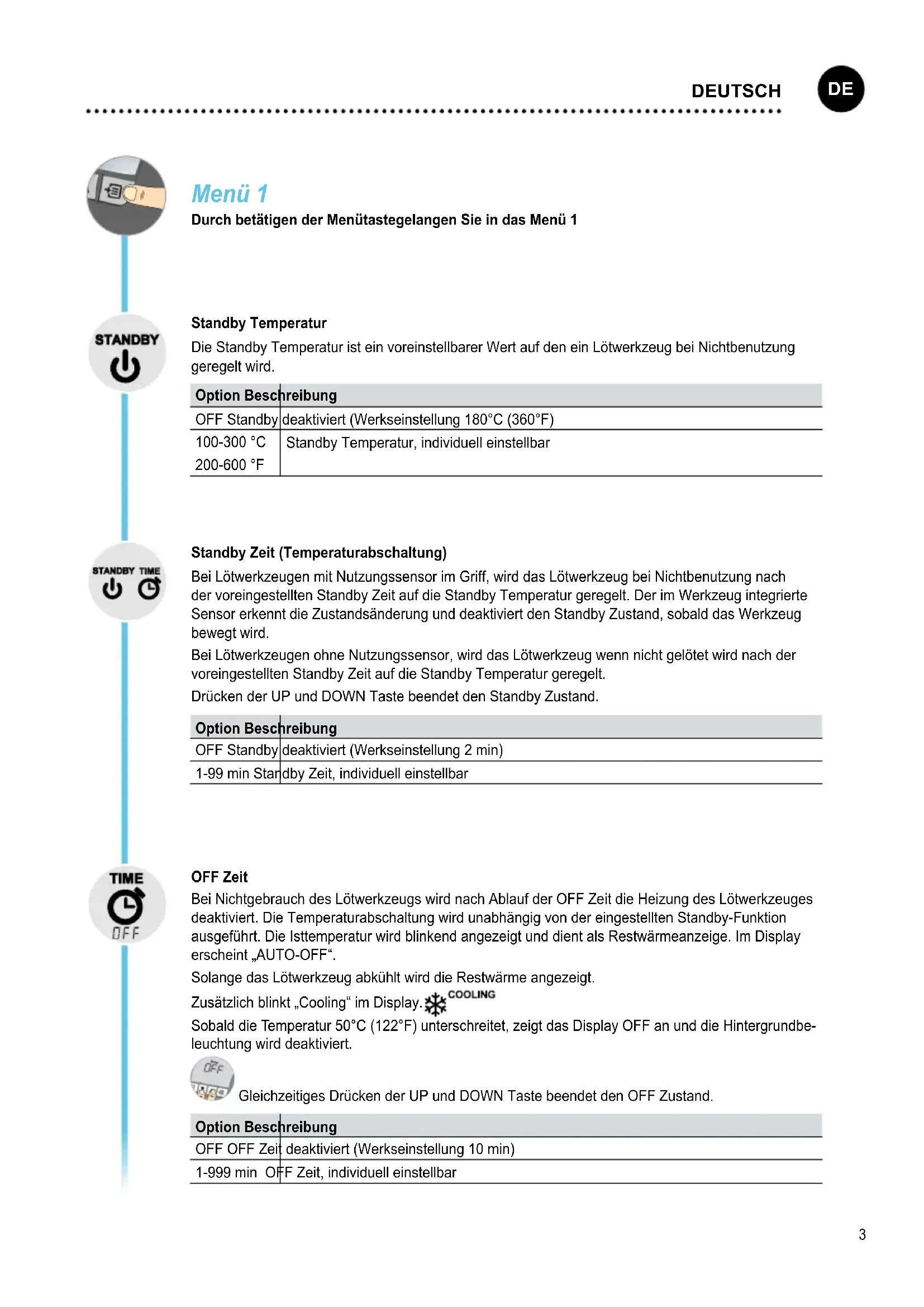

Menü 1 Durch betätigen der Menütastegelangen Sie in das Menü 1 Standby Temperatur Die Standby Temperatur ist ein voreinstellbarer Wert auf den ein Lötwerkzeug bei Nichtbenutzung geregelt wird. Option Beschreibung OFF Standby deaktiviert (Werkseinstellung 180°C (360°F) 100-300 °C 200-600 °F Standby Temperatur, individuell einstellbar Standby Zeit (Temperaturabschaltung) Bei Lötwerkzeugen mit Nutzungssensor im Griff, wird das Lötwerkzeug bei Nichtbenutzung nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt. Der im Werkzeug integrierte Sensor erkennt die Zustandsänderung und deaktiviert den Standby Zustand, sobald das Werkzeug bewegt wird. Bei Lötwerkzeugen ohne Nutzungssensor, wird das Lötwerkzeug wenn nicht gelötet wird nach der voreingestellten Standby Zeit auf die Standby Temperatur geregelt. Drücken der UP und DOWN Taste beendet den Standby Zustand. Option Beschreibung OFF Standby deaktiviert (Werkseinstellung 2 min) 1-99 min Standby Zeit, individuell einstellbar OFF Zeit Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der OFF Zeit die Heizung des Lötwerkzeuges deaktiviert. Die Temperaturabschaltung wird unabhängig von der eingestellten Standby-Funktion ausgeführt. Die Isttemperatur wird blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF“. Solange das Lötwerkzeug abkühlt wird die Restwärme angezeigt. Zusätzlich blinkt „Cooling“ im Display. Sobald die Temperatur 50°C (122°F) unterschreitet, zeigt das Display OFF an und die Hintergrundbe- leuchtung wird deaktiviert. Gleichzeitiges Drücken der UP und DOWN Taste beendet den OFF Zustand. Option Beschreibung OFF OFF Zeit deaktiviert (Werkseinstellung 10 min) 1-999 min OFF Zeit, individuell einstellbar

DEUTSCH4 Window-Funktion Option 1 (Werkseinstellung): Potentialfreier Schaltausgang auf ES FE stellen. Einschränkung des Einstellbereichs auf ± 1-99 °C (±1-180 °F) ausgehend von einer durch die „LOCK“ Funktion verriegelten Temperatur. Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturfensters dar. Option 2: Potentialfreier Schaltausgang auf ES rob stellen. Ausgehend von einer eingestellten, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 1-99 °C (±1-180 °F) eingestellt werden. Liegt die Ist-Temperatur innerhalb dieses Fensters, wird der potentialfreie Kontakt (Optokopplerausgang) durchgeschaltet. Option Beschreibung OFF Window-Funktion deaktiviert (Werkseinstellung OFF) 1-99 °C 1-180 °F Window-Funktion, individuell einstellbar LOCK Verriegelung der Station. Nach dem Verriegeln sind am Gerät keine Einstellungsänderungen mehr möglich. Ausnahme 1: Festtemperaturtasten aktiviert. Ausnahme 2: Window-Funktion Option 1. Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden. Station verriegeln Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) einstellen und mit der Me- nütaste bestätigen. Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen). Station entriegeln Menütaste drücken. Im Display erscheint ON Den dreistelligen Verriegelungscode einstellen. Code mit der Menütaste bestätigen. Code vergessen? Wenden Sie sich bitte an unseren Kunden Service: technical-ser- [e-mail]

DEUTSCH5 Offset Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden. °C °F Umschalten der Temperatureinheit. Option Beschreibung °C Celsius °F Fahrenheit

DEUTSCH6 Menü 2 Durch langes betätigen (3 sec) der Menütaste gelangen Sie in das Menü 2 Festtemperaturen Aktivierung der 2 individuell einstellbaren Festtemperaturen. Option Beschreibung ON Festtemperaturen aktiviert OFF Festtemperaturen deaktiviert (Werkseinstellung) Sind die Festtemperaturen aktiviert können diese über die UP und DOWN Tasten ausgewählt und verändert werden. Hintergrundbeleuchtung Option Beschreibung 0-100% LCD-Helligkeit (Werkseinstellung 80%) Potentialfreier Schaltausgang Anwahl von Zero Smog Ausgang oder Roboterausgang Option Beschreibung ES FE Zero Smog Ausgang aktiviert (Werkseinstellung) ES rob Roboterausgang aktiviert Empndlichkeit Option Beschreibung

Unempndlich – reagiert auf starke (lange) Bewegung

3 Standard (Werkseinstellung)

5 Empndlich - reagiert auf leichte (kurze) Bewegung

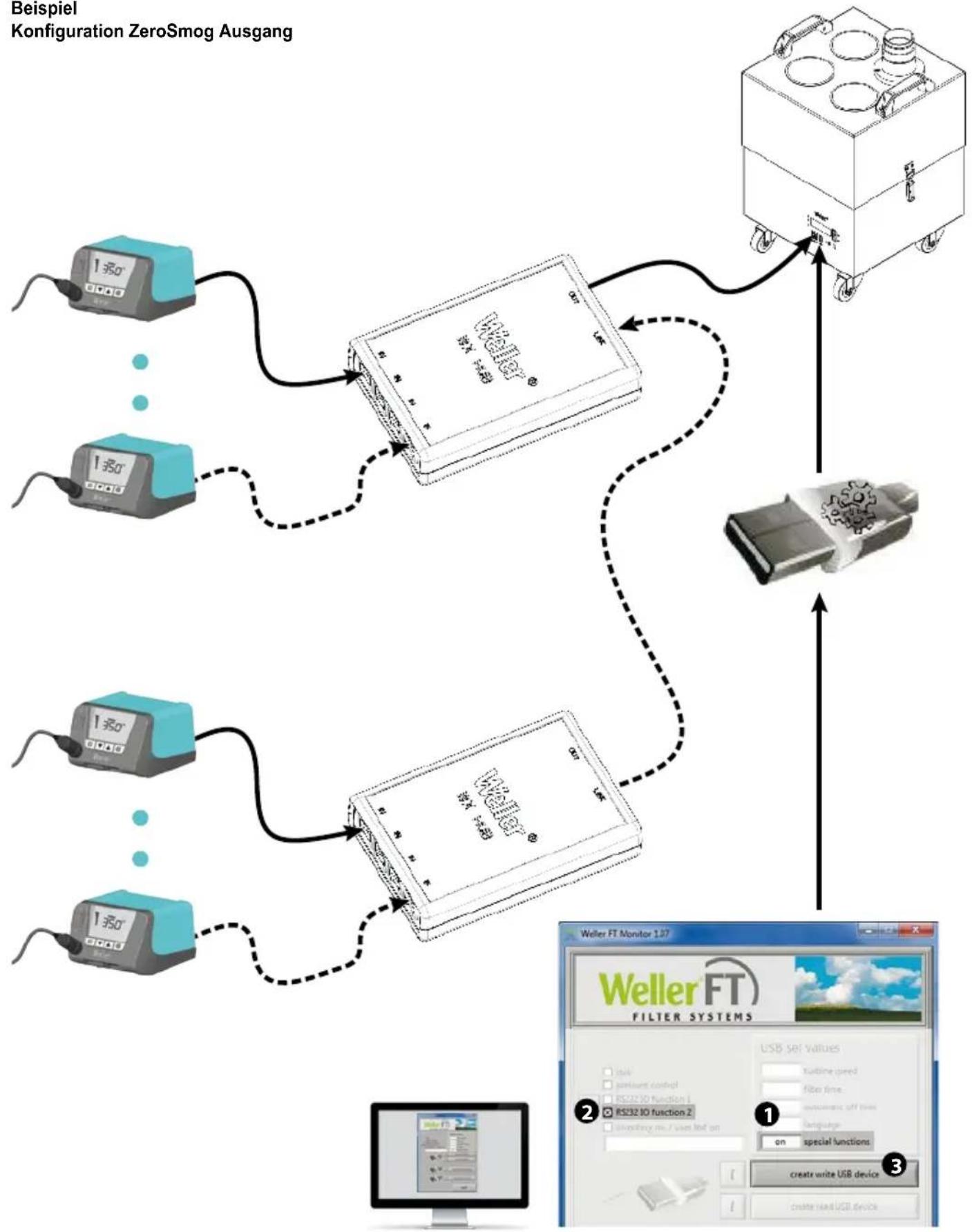

Beispiel Konguration ZeroSmog Ausgang

DEUTSCH8 Zurücksetzen auf Werkseinstellungen

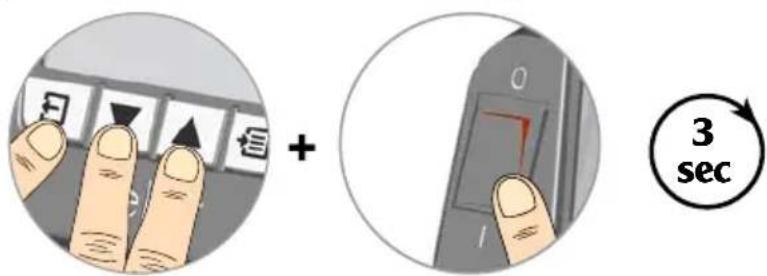

sec Beim Einschalten: Exit, UP und DOWN 3 Sekunden drücken Werkzeugerkennung und Überlastbegrenzung Die WT 1 und WT 1H verfügen über eine automatische Werkzeugerkennung die dem jeweilig angeschlossenen Werkzeug die entsprechenden Regelparameter zuordnet. Um eine Überlastung einer Station zu vermeiden, werden nur kompatible Werkzeuge unterstützt: WT 1 max. 90 W: WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75 WT 1H max. 150 W (200 W): WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*, WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75 *maximale Leistung 150 Watt Potentialausgleich

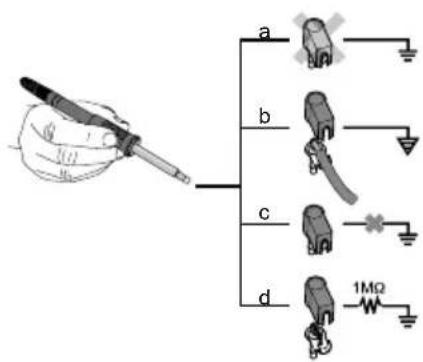

Durch unterschiedliche Schaltung der 3,5 mm Schaltklinkenbuchse sind 4 Varianten möglich: a Hart geerdet Ohne Stecker (Auslieferungszustand). b Potentialausgleich Mit Stecker, Ausgleichsleitung am Mittelkontakt. c Potentialfrei Mit Stecker d Weich geerdet Mit Stecker und eingelötetem Widerstand. Erdung über den gewählten Widerstand

DEUTSCH9 Löten und Entlöten Führen Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch. Behandlung der Lötspitzen

• Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.

• Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.

• Verwenden Sie keine zu aggressiven Flussmittel.

• Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.

• Wählen Sie die Arbeitstemperatur so niedrig wie möglich.

• Wählen Sie die für die Anwendung größtmögliche Lötspitzenform Daumenregel: ca. so groß wie das Lötpad.

• Sorgen Sie für einen großächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.

• Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.

• Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.

• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.

• Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.

• Üben Sie keine mechanische Kraft auf die Lötspitze aus. Hinweis Die Steuergeräte wurden für eine mittlere Lötspitzen- größe justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen. Fehlermeldungen und Fehlerbehebung Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe

• Anzeige „- - -“ • Werkzeug wurde nicht erkannt

• Werkzeug nicht kompatibel

• Anschluss des Werkzeugs am Gerät überprüfen

• Angeschlossenes Werkzeug überprüfen

• Keine Displayfunktion (Display aus)

• Keine Netzspannung vorhanden • Netzschalter einschalten

• Netzspannung überprüfen

• Gerätesicherung überprüfen

• OFF • Station bendet sich im Standby oder OFF Modus

• Mit den Tasten UP oder Down Lötwerk- zeug wieder aktivieren

• Werkzeug bleibt kalt • Station bendet sich im Standby oder OFF Modus

• Mit den Tasten UP oder Down Lötwerk- zeug wieder aktivieren

• Temperaturanzeige im Display

• Werkzeug bleibt kalt

• Heizung defekt • Lötwerkzeug prüfen / ersetzen

• Station funktioniert nicht wie gewohnt

• Parameter verstellt • Station Zurücksetzen auf Werkseinstellun- gen

• Einstellungsänderungen nicht möglich

• Station verriegelt • Station entriegeln

• Zero Smog läuft nicht an • Keine Netzspannung vorhanden

• Kein Signal vorhanden

• Netzversorgung prüfen

• Schnittstellenverkabelung prüfen

• Einstellungen Schnittstelle prüfen
