WT 1014 - Hegesztőgép Weller - Ingyenes használati útmutató

Termék típusa	Forrasztóállomás
Márka	Weller
Modell	WT 1014
Tápellátás	230 V AC (becsült)
Maximális teljesítmény	150 W (csúcs)
Hőmérséklet tartomány	100 - 450 °C (becsült)
Készenléti hőmérséklet	Állítható 100-300 °C között, vagy kikapcsolható
Készenléti időzítés	Állítható 1-99 perc között, vagy kikapcsolható
Automatikus kikapcsolás időzítése	Állítható 1-999 perc között, vagy kikapcsolható
Ablak funkció	Állítható tűréstartomány ±1-99 °C
Zárolás	3 számjegyű kód (001-999)
Hőmérséklet eltolás	Állítható ±40 °C (±72 °F)
Fix hőmérsékletek	2 állítható érték aktiválható
LCD háttérvilágítás	Állítható 0-100%
Potenciálmentes kimenet	Választható Zero Smog vagy robot
Potenciál kompenzáció	4 mód (közvetlen, közvetett, stb.)
Szerszám érzékelés	Automatikus
Kompatibilis pákák	Kompatibilis Weller szerszámok (max 90 W folyamatos)
Méretek (Sz x Mé x Ma)	kb. 150 x 100 x 80 mm (becsült)
Súly	kb. 2 kg (becsült)
Karbantartás	A páka rendszeres tisztítása és ónozása
Biztonság	Földelés, potenciál kompenzáció
Alkatrészek és javíthatóság	Csere pákák, kompatibilis szerszámok
Gyári beállítások	Gombkombinációval visszaállítható

Gyakran ismételt kérdések - WT 1014 Weller

Hogyan állítsam be a készenléti hőmérsékletet?

Az 1-es menüben válassza a 'Temp. Stand-by' lehetőséget. Kiválaszthatja a KI (kikapcsolt) opciót, vagy egy 100-300 °C közötti hőmérsékletet.

Hogyan aktiváljam az automatikus kikapcsolás funkciót (Auto-Off)?

Az 1-es menüben állítsa be a 'Temps OFF' értéket. Kiválaszthatja a KI (kikapcsolt) opciót, vagy 1-999 perc közötti időtartamot. Ezen idő letelte után a fűtés kikapcsol.

Mi a teendő, ha a kijelző '- - -' feliratot mutat?

Ez az üzenet azt jelzi, hogy a szerszám nincs érzékelve. Ellenőrizze a szerszám csatlakozását az állomáshoz. Ha a probléma továbbra is fennáll, a szerszám lehet hibás vagy nem kompatibilis.

Hogyan zároljam az állomást?

Az 1-es menüben válassza a 'LOCK' lehetőséget. Adjon meg egy háromjegyű kódot (001-999), és erősítse meg. Egy lakat jelenik meg a kijelzőn. A beállítások zárolva lesznek.

Hogyan lehet feloldani az állomást, ha elfelejtettem a kódot?

Nyomja meg a menü gombot, a kijelző 'ON' feliratot mutat. Írja be az elfelejtett kódot, ha emlékszik rá. Ha nem, lépjen kapcsolatba a Weller ügyfélszolgálattal a [e-mail] címen.

Hogyan állítsam be a hőmérséklet-eltolást?

Az 1-es menüben válassza az 'OFFSET' lehetőséget. Adjon meg egy ±40 °C (±72 °F) eltolási értéket a páka tényleges hőmérsékletének beállításához.

Hogyan tisztítsam a pákát?

Az első bemelegítéskor ónozza be a pákát az oxidok eltávolításához. Használat közben tartsa a pákát ónozva, és rendszeresen tisztítsa meg nedves szivaccsal vagy megfelelő tisztítószerrel.

Milyen pákákat használhatok a WT 1014-gyel?

Csak az állomással kompatibilis Weller szerszámokat használjon. Az ajánlott maximális teljesítmény 90 W (150 W csúcs). A szerszámérzékelés automatikus.

Hogyan állítsam vissza az állomást a gyári beállításokra?

Kapcsolja be az állomást, miközben egyidejűleg nyomva tartja az Exit, UP és DOWN gombokat 3 másodpercig. Minden paraméter visszaáll az alapértelmezett értékekre.

Hogyan konfiguráljam a Zero Smog kimenetet?

A 2-es menüben állítsa a 'Potenciálmentes kapcsolási kimenet' értéket 'ES FE'-re (gyári beállítás). Győződjön meg arról, hogy a csatlakozókábelezés megfelelő, és a tápellátás jelen van.

HASZNÁLATI ÚTMUTATÓ WT 1014 Weller

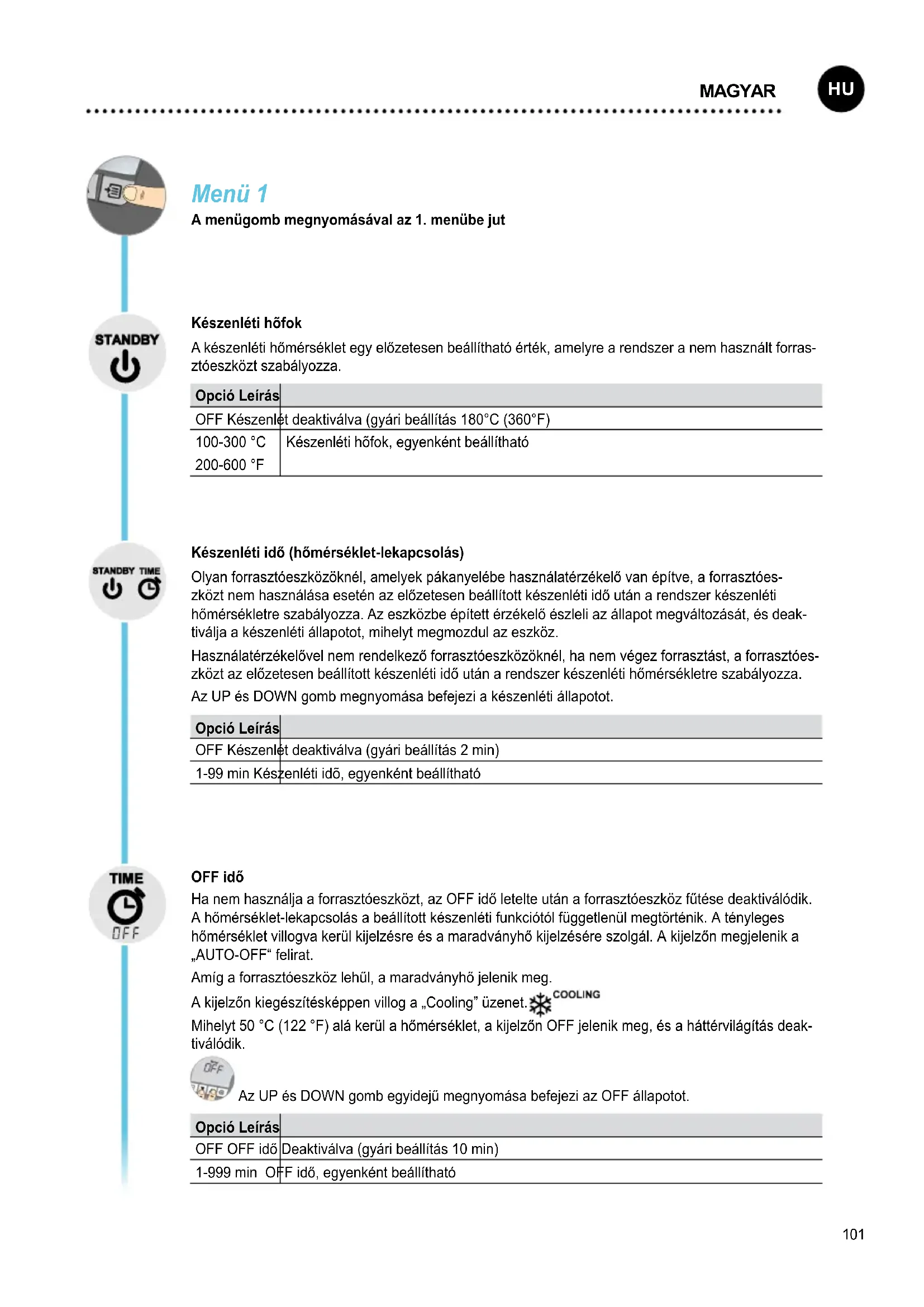

A menügomb megnyomásával az 1. menübe jut

Készenléti höfok

A készenléti hőmérséklet egy előzetesen beállítható érték, amelyre a rendszer a nem használt forrasztóeszközt szabályozza.

Opció Leírás
OFF Készenlét deaktiválva (gyári beállítás 180°C (360°F)
100-300 °C	Készenléti hőfok, egyenként beállítható
200-600 °F

Készenléti idő (hőmérséklet-lekapcsolás)

Olyan forrasztóeszközöknél, amelyek pákanyelébe használatérzékelő van építve, a forrasztóeszközt nem használása esetén az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza. Az eszközbe épített érzékelő észleli az állapot megváltozását, és deaktiválja a készenléti állapotot, mihelyt megmozdul az eszköz.

Használatérzékelővel nem rendelkező forrasztóeszközöknél, ha nem végez forrasztást, a forrasztóeszközt az előzetesen beállított készenléti idő után a rendszer készenléti hőmérsékletre szabályozza.

Az UP és DOWN gomb megnyomása befejezi a készenléti állapotot.

Opció Leírás

OFF Készenlét deaktiválva (gyári beállítás 2 min)

1-99 min Készenléti idő, egyenként beállítható

OFF idő

Ha nem használja a forrasztóeszközt, az OFF idő letelte után a forrasztóeszköz fűtése deaktiválódik. A hőmérséklet-lekapcsolás a beállított készenléti funkciótól függetlenül megtörténik. A tényleges hőmérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn megjelenik a „AUTO-OFF“ felirat.

Amíg a forrasztóeszköz lehül, a maradványhő jelenik meg.

A kijelzön kiegészítésképpen villog a „Cooling” üzenet.

Mihelyt 50 °C (122 °F) alá kerül a hőmérséklet, a kijelzőn OFF jelenik meg, és a háttérvilágítás deaktiválódik.

Az UP és DOWN gomb egyidejű megnyomása befejezi az OFF állapotot.

Opció Leírás
OFF OFF idő	Deaktiválva (gyári beállítás 10 min)
1-999 min OFF idő, egyenként beállítható

Window funkció

Opció 1 (gyári beállítás):

A potenciálmentes kapcsolókimenetet állítsa ES FE értékre.

A beállítási tartomány korlátozása a „LOCK” funkcióval reteszelt hömérsékletből kiindulva ± 1-99 °C (±1-180 °F) értékre.

A reteszelt hömérséklet így a beállítható hömérsékletablak közepének felel meg.

Opció 2:

A potenciálmentes kapcsolókimenetet állítsa ES rob értékre.

Egy beállított, reteszelt hömérsékletből kiindulva a WINDOW funkció segítségével ± 1-99 °C (±1-180 °F) tartományú hömérsékletablak állítható be. Amennyiben a tényleges hömérséklet ezen a hömérsékletablakon belül van, akkor a potenciálmentes érintkező (optocsatoló-kimenet) átkapcsol.

Opció Leírás
OFF Window	funkció Deaktiválva (gyári beállítás OFF)
1-99 °C	Window funkció, egyenként beállítható
1-180 °F

LOCK

LOCK

Az állomás reteszelése. A reteszelés után már nem lehetséges a készülék beállításainak módosítása. Kivétel 1: Rögzített hömérséklet gombok aktiválva.

A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.

Az állomás reteszelése

Állítsa be a kívánt háromjegyű reteszelőkódot (001-999 között), és nyugtázza a menügombbal.

A reteszelés aktív (a kijelzön egy lakat látható).

Az állomás kireteszelése

Nyomja meg a menügombot. A kijelzön ON felirat jelenik meg

Állítsa be a háromjegyű reteszelőkódot.

Nyugtázza a kódot a menügombbal.

Elfelejtette a kódot?

Kérjük, forduljon ügyfélszolgálatunkhoz: [e-mail]

Offszet

A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható.

°C °F

A hömérsékletegység átkapcsolása.

A menügomb hosszú ideig (3 másodperc) történő megnyomásával a 2. menübe jut

Rögzített hömérsékletek

A 2 egyedileg beállítható rögzített hőmérséklet aktiválása.

Opció Leírás
ON Rögzített	hőmérsékletek Aktiválva
OFF Rögzített	hőmérsékletek Deaktiválva (gyári beállítás)

Amennyiben a rögzített hömérsékletek aktiválva vannak, úgy ezek az UP és DOWN gombokkal választhatók ki és módosíthatók.

Háttérvilágítás

Opció Leírás
0-100% LCD	-világosság (gyári beállítás 80%)

Potenciálmentes kapcsolókimenet

A Zero Smog kimenet vagy a robotkimenet megválasztása

Opció Leírás

ES FE Zero Smog kimenet aktiválva (gyári beállítás)

ES rob Robotkimenet aktiválva

Érzékenység

Opció Leírás
1	— Nem Érzékeny – erős (hosszú) mozdulatra reagál
2	⋮
3	- Normál (gyári beállítás)
4	⋮
5	- Érzékeny - könnyed (rövid) mozdulatra reagál

Példa

Visszaállítás a gyári beállításokra

A bekapcsoláskor: Exit, UP és DOWN gombok 3 másodperces megnyomása

Eszközfelismerés és túlterhelési határ

A WT 1 és WT 1H automatikus eszközfelismeréssel rendelkezik, amely a mindenkor csatlakoztatott eszközhöz hozzárendeli a megfelelő szabályozási paramétereket.

Egy állomás túlterhelésének elkerülése céljából csak a kompatibilis eszközöket támogatja a rendszer.

WT 1 max. 90 W:

*maximális teljesítmény 150 Watt

Feszültségkiegyenlítő hüvely

A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges:

a Közvetlen földelés csatlakoz	zódugó nélkül (szállítási állapot).
b Feszültségkiegyenlítő húvely	csatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn.
c Potenciálmentes csatlakozódugóval
d Közvetlen földelés csatlakoz	zódugóval és beforrasztott ellenállással.Földelés a választott ellenálláson keresztül.

Forrasztás és kiforrasztás

A forrasztást a csatlakoztatott forrasztópáka üzemeltetési útmutatójában leírtak szerint végezze el.

A pákahegyek kezelése

• Az első felfütéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
• A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenve forraszanyaggal.
• Ne használjon túl agresszív folyasztószert.
• Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.
• A munkahömérsékletet a lehető legalacsonyabbra válassza.
• Válassza a lehető legnagyobb pákahegyet az alkalmazás- hoz. Ökölszabály: kb. akkorát, mint a forrasztási pont
• Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza

a forrasztócsúcsot.

• Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hömérséklet csökkentésére.
• Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
• A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
• A forrasztócsúcsokat a hozzá tartozó szerszámmal cserélje.
• Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.

Figyelmeztetés

A vezérlőkészüléket közepes méretű forrasztócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat.

Hibaüzenetek és hibaelhárítás

Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések
• Kijelző „- - “ • A szerszám nem	lett felismerve• A szerszám meghibásodott• Az eszköz nem kompatibilis	• Ellenőrizze a szerszám csatlakozását a készülékhez• Ellenőrizze a csatlakoztatott szerszámot
• A kijelző nem működik (a kijelző ki van kapcsolva)	• Nincs hálózati feszültség	• Kapcsolja be a hálózati kapcsolót• Ellenőrizze a hálózati feszültséget• Ellenőrizze a készülék biztosítékát
• OFF • Az állomás készenléti vagy OFF üzemmódban van		• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Az eszköz hideg marad • Az állomás készenléti vagy OFF üzemmódban van		• Páka mozgatása• Ismét aktiválja a forrasztóeszközt az UP vagy Down gombokkal
• Hőmérséklet megjelenítése a kijelzőn• Az eszköz hideg marad	• A fűtés meghibásodott • Forrasztóeszköz ellenőrzés / csere
• Az állomás nem a szokásos módon működik	• Paraméterek elállítva	• Állomás visszaállítása a gyári beállítások-ra
• A beállítások módosítása nem lehetséges	• Állomás reteszelve • Az állomás kireteszelése
• A Zero Smog nem indul el • Nincs hálózati feszültség• Nincs jel		• Hálózati áramellátás ellenőrzése• Csatlakozási hely kábelezésének ellenőrzése• Csatlakozási hely beállításainak ellenőrzése
