Producttype	Soldeerstation
Merk	Weller
Model	WT 1014
Voeding	230 V AC (schatting)
Maximaal vermogen	150 W (piek)
Temperatuurbereik	100 - 450 °C (schatting)
Stand-by temperatuur	Instelbaar van 100 tot 300 °C of uitgeschakeld
Stand-by timer	Instelbaar van 1 tot 99 minuten of uitgeschakeld
Automatische uitschakeltimer	Instelbaar van 1 tot 999 minuten of uitgeschakeld
Window-functie	Instelbare tolerantie ±1-99 °C
Vergrendeling	3-cijferige code (001-999)
Temperatuur offset	Instelbaar ±40 °C (±72 °F)
Vaste temperaturen	2 instelbare waarden activeerbaar
LCD-achtergrondverlichting	Instelbaar van 0 tot 100%
Potentiaalvrije uitgang	Kiesbaar Zero Smog of robot
Potentiaalcompensatie	4 modi (direct, indirect, enz.)
Gereedschapsdetectie	Automatisch
Compatibele tips	Compatibele Weller-gereedschappen (max 90 W continu)
Afmetingen (L x B x H)	ca. 150 x 100 x 80 mm (schatting)
Gewicht	ca. 2 kg (schatting)
Onderhoud	Regelmatig reinigen en vertinnen van de tip
Veiligheid	Aarding, potentiaalcompensatie
Reserveonderdelen en repareerbaarheid	Vervangende tips, compatibele gereedschappen
Fabrieksinstellingen	Herstelbaar door toetscombinatie

Veelgestelde vragen - WT 1014 Weller

Hoe stel ik de stand-by temperatuur in?

Selecteer in menu 1 'Temp. Stand-by'. U kunt kiezen voor OFF (uitgeschakeld) of een temperatuur tussen 100 en 300 °C.

Hoe activeer ik de automatische uitschakelfunctie (Auto-Off)?

Stel in menu 1 'Tijd OFF' in. U kunt kiezen voor OFF (uitgeschakeld) of een vertraging van 1 tot 999 minuten. Na deze vertraging wordt de verwarming uitgeschakeld.

Wat te doen als het scherm '- - -' weergeeft?

Dit bericht geeft aan dat het gereedschap niet wordt gedetecteerd. Controleer de aansluiting van het gereedschap op de station. Als het probleem aanhoudt, is het gereedschap mogelijk defect of niet compatibel.

Hoe vergrendel ik de station?

Selecteer in menu 1 'LOCK'. Voer een driecijferige code in (001-999) en bevestig. Er verschijnt een slot op het scherm. De instellingen worden vergrendeld.

Hoe ontgrendel ik de station als ik de code ben vergeten?

Druk op de menutoets, het scherm toont 'ON'. Voer de vergeten code in als u deze nog weet. Anders neemt u contact op met de klantenservice van Weller op [e-mail].

Hoe stel ik de temperatuur offset in?

Selecteer in menu 1 'OFFSET'. Voer een offsetwaarde in van ±40 °C (±72 °F) om de werkelijke temperatuur van de tip aan te passen.

Hoe reinig ik de tip?

Bij de eerste keer opwarmen, vertin de tip om oxiden te verwijderen. Houd tijdens gebruik de tip vertind en reinig deze regelmatig met een vochtige spons of een geschikte reiniger.

Welke tips kan ik gebruiken met de WT 1014?

Gebruik alleen Weller-gereedschappen die compatibel zijn met de station. Het aanbevolen maximale vermogen is 90 W (150 W piek). De gereedschapsdetectie is automatisch.

Hoe reset ik de station naar de fabrieksinstellingen?

Schakel de station in terwijl u tegelijkertijd de toetsen Exit, UP en DOWN gedurende 3 seconden ingedrukt houdt. Alle parameters worden teruggezet naar de standaardwaarden.

Hoe configureer ik de Zero Smog-uitgang?

Stel in menu 2 'Potentiaalvrije schakeluitgang' in op 'ES FE' (fabrieksinstelling). Zorg ervoor dat de interfacebedrading correct is en dat de voeding aanwezig is.

GEBRUIKSAANWIJZING WT 1014 Weller

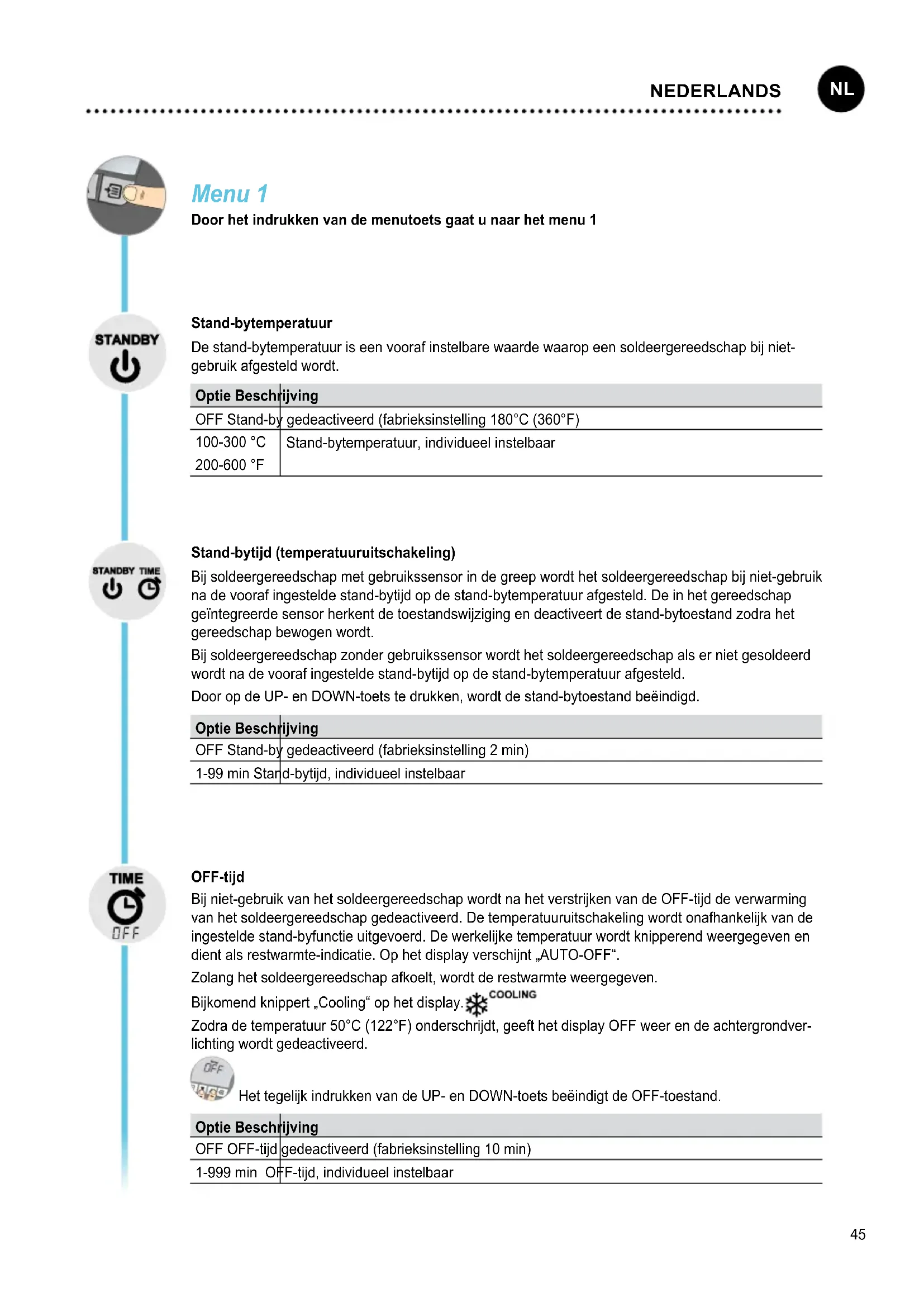

Door het indrukken van de menutoets gaat u naar het menu 1

Stand-bytemperatuur

De stand-bytemperatuur is een vooraf instelbare waarde waarop een soldeergereedschap bij niet- gebruik afgesteld wordt.

Optie Beschrijving

OFF Stand-by gedeactiveerd (fabrieksinstelling 180°C (360°F)
100-300 °C	Stand-bytemperatuur, individueel instelbaar
200-600 °F

Stand-bytijd (temperatuuruitschakeling)

Bij soldeergereedschap met gebruikssensor in de greep wordt het soldeergereedschap bij niet-gebruik na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld. De in het gereedschap geïntegreerde sensor herkent de toestandswijziging en deactiveert de stand-bytoestand zodra het gereedschap bewogen wordt.

Bij soldeergereedschap zonder gebruikssensor wordt het soldeergereedschap als er niet gesoldeerd wordt na de vooraf ingestelde stand-bytijd op de stand-bytemperatuur afgesteld.

Door op de UP- en DOWN-toets te drukken, wordt de stand-bytoestand beeindigd.

Optie Beschrijving

OFF Stand-by gedeactiveerd (fabrieksinstelling 2 min)

1-99 min Stand-bytijd, individueel instelbaar

OFF-tijd

Bij niet-gebruik van het soldeergereedschap wordt na het verstrijken van de OFF-tijd de verwarming van het soldeergereedschap gedeactiveerd. De temperatuuruitschakeling wordt onafhankelijk van de ingestelde stand-byfunctie uitgevoerd. De werkelijke temperatuur wordt knipperend weergegeven en dient als restwarmte-indicatie. Op het display verschijnt „AUTO-OFF“.

Zolang het soldeergereedschap afkoelt, wordt de restwarmte weergegeven.

Bijkomend knippert „Cooling“ op het display. COOLING

Zodra de temperatuur 50°C (122°F) onderschrijdt, geeft het display OFF weer en de achtergrondverlichting wordt gedeactiveerd.

Het tegelijk indrukken van de UP- en DOWN-toets beëindigt de OFF-toestand.

Optie Beschrijving

OFF OFF-tijd	gedeactiveerd (fabrieksinstelling 10 min)
1-999 min	OFF-tijd, individueel instelbaar

Window-functie

Optie 1 (fabrieksinstelling):

Potentiaalvrije schakeluitgang op ES FE zetten.

Beperking van het instelbereik tot max. ± 1-99 °C (±1-180 °F) uitgaande van een door de „LOCK“-functie vergrendelde temperatuur.

De vergrendelde temperatuur geeft dus het midden van het instelbare temperatuurbereik weer.

Optie 2:

Potentiaalvrije schakeluitgang op ES rob zetten.

Uitgaande van een ingestelde, vergrendelde temperatuur kan met behulp van de WINDOW-functie een temperatuurbereik van ± 1-99 °C (±1-180 °F) ingesteld worden. Ligt de werkelijke temperatuur binnen dit bereik, dan wordt het potentiaalvrije contact (optokoppelaaruitgang) doorgeschakeld.

Optie Beschrijving

OFF Window-functie gedeactiveerd (fabrieksinstelling OFF)
1-99 °C	Window-functie, individueel instelbaar
1-180 °F

LOCK

Vergrendeling van het station. Na het vergrendelen zijn aan het toestel geen instellingswijzigingen meer mogelijk.

Uitzondering 1: Toetsen voor vaste temperatuur geactiveerd.

Uitzondering 2: Window-functie Optie 1.

Alle andere instellingen kunnen tot aan de ontgrendeling niet meer versteld worden.

De gewenste driecijferige vergrendelingscode (tussen 001-999) instellen en met de menutoets bevestigen.

De vergrendeling is actief (op het display is een slot te zien).

Menutoets indrukken. Op het display verschijnt ON

De driecijferige vergrendelingscode instellen.

Code met de menutoets bevestigen.

Code vergeten?

Gelieve met onze klantenservice contact op te nemen: [e-mail]

Offset

De werkelijke soleerpunttemperatuur kan door het invoeren van een temperatuuroffset met ± 40 °C (± 72 °F) aangepast worden.

°C °F

Omschakelen van de temperatuureenheid.

Optie Beschrijving
°C Celsius
°F Fahrenheit

Menu 2

Door het lang indrukken (3 sec) van de menutoets gaat u naar het menu 2

Vaste temperaturen

Activering van de 2 individueel instelbare vaste temperaturen.

Optie Beschrijving

ON Vaste temperaturen geactiveerd

OFF Vaste temperaturen gedeactiveerd (fabrieksinstelling)

Zijn de vaste temperaturen geactiveerd, dan kunnen deze met de UP- end DOWN-toetsen gekozen en veranderd worden.

Achtergrondverlichting

Optie Beschrijving

0-100% LCD-holderheid (fabrieksinstelling 80%)

Potentiaalvrije schakeluitgang

Keuze van Zero Smog uitgang of robotuitgang

Optie Beschrijving

ES FE Zero Smog uitgang geactiveerd (fabrieksinstelling)

ES rob Robotuitgang geactiveerd

Gevoeligheid

Optie Beschrijving
1	Ongevoelig – reageert op sterke (lange) beweging
2
3	-Standaard (fabrieksinstelling)
4
5	-Gevoelig - reageert op lichte (korte) beweging

Voorbeeld

Configuratie ZeroSmog uitgang

Resetten naar fabrieksinstellingen

Bij het inschakelen: Exit, UP en DOWN 3 seconden indrukken

Gereedschapsherkenning en overbelastingsbegrenzing

De WT 1 en WT 1H beschikken over een automatische gereedschapsherkenning die aan het aangesloten gereedschap de desbetreffende regelparameters toewijst.

Om een overbelasting van een station te vermijden, worden alleen compatibele gereedschappen ondersteund:

WT 1 max. 90 W:

*Maximaal vermogen 150 Watt

Potentiaalvereffening

Door verschillende beschakeling van de 3,5 mm schakelstekkerbus zijn er 4 varianten mogelijk:

a Hard geaard zonder stekker	(toestand bij levering).
b Potentiaalvereffening met stekker, vereffeningsleiding aan het middelste contact
c Potentiaalvrij met stekker
d Zacht geaard met stekker en ingesoldeerde weerstand. Aarding via de gekozen weerstand.

Solderen en soldeerruimen

Voer de soldeerwerkzaamheden conform de gebruiksaanwijzing van uw aangesloten soldeergereedschap uit.

Behandeling van de soldeerpunten

• Bij het eerste opwarmen de selectieve en vertinbare soldeerpunt met soldeersel nat maken. Dit verwijdert oxidelagen en onreinheden aan de soldeerpunt.
• Bij soldeerpauzes en voor het afleggen van de soldeerbout er altijd op letten dat de soldeerpunt goed vertind is.
• Geen te agressieve vloeimiddelen gebruiken.
• Controleer altijd of de soldeerpunten goed vast zitten.
• Stel de werktemperatuur zo laag mogelijk in.
• Kies de voor de toepassing grootst mogelijke soldeerpuntvorm Vuistregel: ca. zo groot als het soldeerpad.

• Zorg voor een ruime warmteoverdracht tussen soldeerpunt en soldeerplaats door de soldeerpunt goed te vertinnen.

• Schakel bij langere werkonderbrekingen het soldeersysteem uit of gebruik de Weller-functie voor de temperatuurverlaging bij niet-gebruik.

• Gebruik de punt met soldeersol voor u de soldeerbout voor langere tijd neerlegt.
• Doe het soldeersel direct op de soldeerplaats, niet op de soldeerpunt.
• Vervang de soldeerpunten met het bijbehorende gereedschap.
• Oefen geen mechanische kracht op de soldeerpunt uit.

Aanwijzing

De regelapparaten werden voor een gemiddelde soldeerpuntgrootte gejusteerd. Afwijkingen door een puntwissel of het gebruik van andere puntvormen kunnen ontstaan.

Foutmeldingen en verhelpen van fouten

Melding/symptoom Mogelijke	oorzaak Maatregelen om het probleem te ver-	helpen
• Indicatie „--“ • Werktuig werd	niet herkend• Werktuig defect• Gereedschap niet compatibel	• Aansluiting van het werktuig aan het toestel controleren• Aangesloten werktuig controleren
• Geen displayfunctie (display uit)	• Geen netspanning voorhanden • Netschakelaar inschakelen.• Netspanning controleren.• Toestelzekering controleren.
• OFF • Station bevindt zich in de	stand-by- ofOFF-modus	• Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren
• Gereedschap blijft koud	• Station bevindt zich in de stand-by- ofOFF-modus	• Bout bewegen• Met de toetsen UP of DOW het soldeergereedschap opnieuw activeren
• Temperatuurindicatie op het display• Gereedschap blijft koud	• Verwarming defect • Soldeergereedschap controleren/vervangen
• Station functioneert niet zoals gebruikelijk	• Parameter versteld	• Station resetten naar fabrieksinstellingen
• Instellingswijzigingen niet mogelijk	• Station vergrendeld • Station ontgrendelen
• Zero Smog loopt niet aan • Geen netspanning voorhanden• Geen signaal voorhanden		• Netvoeding controleren• Interfacebekabeling controleren• Instellingen interface controleren
